Westfalia AT858 User manual

Westfalia Bedienungsanleitung
Nr. 106655

Keramik-Heizlüfter 150 W
Artikel Nr. 59 22 79
Ceramic Fan Heater 150 W
Article No. 59 22 79
Bedienungsanleitung
Instruction Manual

II
This compact heater provides rapid heating of the interior of your
car, RV, boat, etc. It is also suited for defrosting the windows.
With the fold-out handle it can be used as a handheld fan and
heater, e.g. to defrost hard to reach areas of the windscreen.
For added safety, there is an automatic temperature regulation.
Please familiarize yourself with the proper usage of the device by
reading and following each chapter of this manual, in the order
presented. Keep these operating instructions for further
reference.
Please read the safety instructions!
These instructions will make it easier for you to handle the device
appropriately and help prevent misunderstandings and possible
damage or injury.
Dieser kompakte Heizlüfter sorgt für besonders schnelle
Erwärmung des Innenraumes von Fahrzeugen, Wohnmobilen,
Booten usw. Auch zum Freihalten von beschlagenen Scheiben
ist der Lüfter bestens geeignet. Mit Hilfe des ausklappbaren Griffs
können Sie den Heizlüfter auch als Handlüfter verwenden um an
schwer erreichbare Stellen zu gelangen (z. B. beim Scheiben-
enteisen).
Er besitzt eine automatische Temperaturregelung und ist damit
besonders betriebssicher.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem
Gerät vertraut und bewahren Sie diese Bedienungsanleitung für
spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und
Ihnen helfen, Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

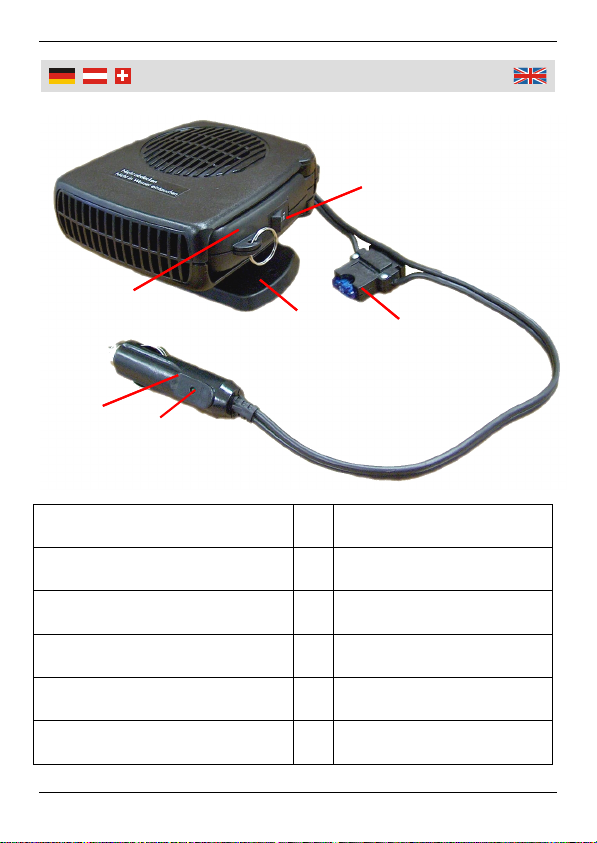

Übersicht | Overview
Kippschalter 1 Toggle Switch
Ausklappbarer Griff 2 Swivel-mounted Handle
Halter 3 Base
Sicherungshalterung 4 Fuse Holder
12 V Stecker 5 12 V Plug
Kontroll-LED 6 Control LED
1
4
3
2
5
1
4
3
2
5 6

IV
Inhaltsverzeichnis
Safety Notes.......................................................................Page 5
Mounting the Unit ...............................................................Page 6
Operating as Heater or Fan ...............................................Page 6
Operating as Windscreen Defroster...................................Page 7
Changing the Fuse .............................................................Page 7
Technical Data ...................................................................Page 8
Sicherheitshinweise............................................................Seite 1
Befestigung.........................................................................Seite 3
Bedienung zum Heizen oder Lüften...................................Seite 3
Bedienung als Scheibenenteiser........................................Seite 4
Sicherungswechsel ............................................................Seite 4
Technische Daten ..............................................................Seite 8
Table of Contents

1
Sicherheitshinweise
Lesen Sie vor Anschluss des Heizlüfters die
Betriebsanleitung Ihres Fahrzeugs und informieren Sie
sich über die maximal zulässige Anschlussbelastung
Ihrer Bordnetzsteckdose!
Der Heizlüfter darf nur an einem 12 V - Bordnetz betrieben
werden und muss mit mindestens 15 A abgesichert sein.
Beachten Sie auch, dass sich die Sicherung und der
Netzstecker bei längerem Gebrauch erwärmen!
Bitte lesen Sie diese Bedienungsanleitung aufmerksam
durch und benutzen Sie den Heizlüfter ausschließlich
gemäß dieser Anleitung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder
bewahren Sie dieses an einem für Kinder unzugänglichen
Ort auf. Es besteht Erstickungsgefahr!
Halten Sie das Gerät von Kindern fern.
Setzen Sie den Heizlüfter niemals Wasser oder großer
Feuchtigkeit aus. Halten Sie ihn fern von brennbaren
Gegenständen.
Führen Sie das Netzkabel nicht über scharfe Ecken und
Kanten oder heiße Oberflächen.
Betreiben Sie den Heizlüfter niemals im Kofferraum eines
Fahrzeuges oder in einem beengten Raum, wo keine
Frischluftzufuhr gewährleistet ist.
Die Lüftergitter des Heizlüfters sollten stets sauber sein und
niemals abgedeckt werden. Es besteht Überhitzungsgefahr!
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
folgenden Hinweise:

2
Sicherheitshinweise
Um Verletzungen bei den Fahrzeuginsassen zu vermeiden,
darf der Heizlüfter nicht im Entfaltungsbereich des Airbags
oder im Kopfaufschlagsbereich der im Fahrzeug
befindlichen Personen montiert werden.
Lassen Sie den Heizlüfter nicht unbeaufsichtigt
eingeschaltet.
Ziehen Sie bei Nichtbenutzung stets den Netzstecker.
Lassen Sie den Heizlüfter komplett abkühlen, bevor Sie ihn
reinigen oder lagern.
Zerlegen Sie das Gerät nicht, es enthält keine durch Sie
instand zu setzenden Teile.

3
Benutzun
g
Informieren Sie sich, vor Anschluss des Heizlüfters, in der
Betriebsanleitung Ihres Fahrzeugs über die maximal
zulässige Anschlussbelastung Ihrer Bordnetzsteckdose! Der
Heizlüfter darf nur an einem 12 V Bordnetz betrieben werden
und muss mit mindestens 15 A abgesichert sein.
Befestigung
1. Zur Befestigung des Gerätes nehmen Sie den abnehmbaren
Halter (3) ab, indem Sie ihn nach hinten hinausschieben.
Kleben Sie entweder auf die Bodenplatte des Halters einen
Teil des mitgelieferten Klett-Klebestreifens auf. Den anderen
Teil kleben Sie auf die ausgewählte und vorher gereinigte
Stelle im Fahrzeug. Oder befestigen Sie den Halter des
Heizlüfters kann auch mit Hilfe der zwei mitgelieferten
Schauben auf eine ebene Fläche angeschraubt werden.
2. Schieben Sie danach den Heizlüfter auf den befestigten
Halter auf.
Achtung:
Beachten Sie, dass sich der Heizlüfter nicht im unmittelbaren
Sichtfeld des Fahrers (Front- und Seitenscheibe) befinden
darf. Außerdem sollte der Heizlüfter so untergebracht sein,
dass sich dieser z. B. beim Fahren von Kurven oder beim
starken Abbremsen nicht lösen kann. Beachten Sie bei der
Wahl des Montageortes, dass die Lüftungsöffnungen frei
bleiben. Es besteht Überhitzungsgefahr!
Legen Sie das Zuleitungskabel so, dass es beim Fahren oder
Bedienungen der Pedale nicht stören kann, also niemals
entlang der Lenksäule oder den Pedalen.
Bedienung zum Heizen oder Lüften
1. Verbinden Sie den Netzstecker des Heizlüfters mit der 12 V
Bordnetzsteckdose. An der integrierten grünen LED (6) im

4
Benutzun
g
Netzstecker können Sie ablesen ob Spannung an der
Bordnetzsteckdose anliegt.
An der rechten Seite befindet sich der Kippschalter (1) mit
drei Schalterstellungen
„Heat“ – Heizen „0“ – Ausstellung „Fan“ – Lüfter
2. Für die Heizfunktion drücken Sie den Schalter auf „Heat“ und
für die Lüfterfunktion (ohne Heizfunktion) auf „Fan“.

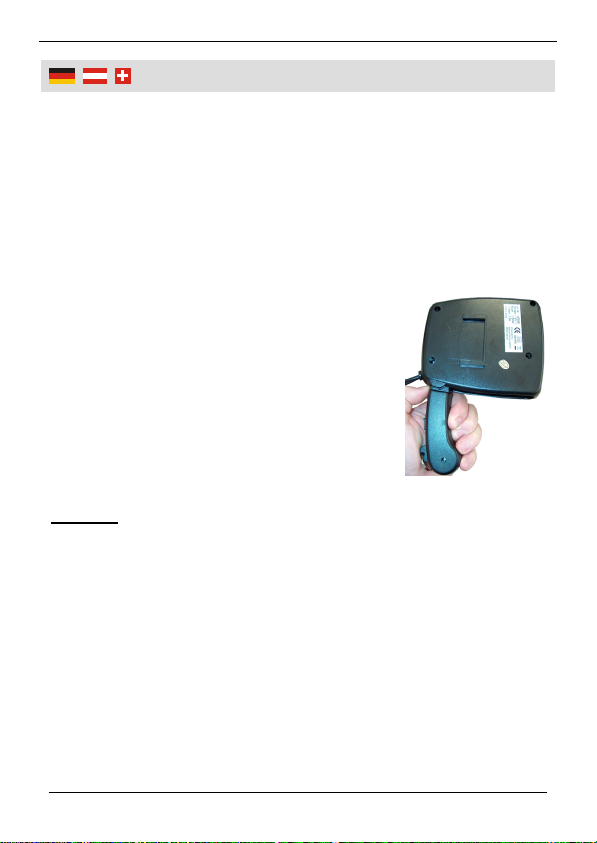

Bedienung als Scheibenenteiser
1. Um z. B. eine vereiste Stelle direkt
abzutauen, nehmen Sie den Heizlüfter
aus der Befestigung, in dem Sie das
Gerät nach vorn herausziehen.
2. Halten Sie das Gerät am ausklappbaren
Griff (2).
3. Stellen Sie den Schalter des Gerätes auf
„Heat“. Nach der Benutzung klappen Sie
den Griff wieder ein und schieben den
Heizlüfter wieder auf den Halter.
Achtung:
Beachten Sie, dass bei den meisten Fahrzeugen die
Bordnetzsteckdose erst eingeschaltet ist, wenn auch die
Zündung eingeschaltet wird.
Ziehen Sie bei Nichtgebrauch des Gerätes den Netzstecker
aus der Bordnetzsteckdose, um bei einem versehentlichen
Einschalten nicht die Batterie zu entladen.
Sicherungswechsel
Um die 15 A Flachsicherung (4) in der Zuleitung zu ersetzen,
ziehen Sie diese heraus und tauschen sie gegen eine gleichen
Typs und Abmessung aus.

5
Safet
y
Notes
Before connecting the unit to your cigarette lighter
socket, please check the maximum allowed load!
The heater must only be operated on a 12 V power supply
and be protected by a 15 A fuse.
Please keep in mind that power plug and fuse may become
hot during operation!
Please read this manual carefully and use the item only
according to the manual.
Carefully dispose of the packaging materials or store them
out of the reach of children. There is risk of suffocation!
Keep the unit out of the reach of children.
Do not expose the heater to water or moisture. Keep it away
from combustible materials.
Do not lead the power cord around sharp corners or over hot
surfaces.
Do not operate the heater in the boot of your car or in other
confined spaces, which do not provide enough fresh air.
The air intake of the heater must be clean and free from
foreign objects. Otherwise the unit will overheat!
To avoid injury, do not mount the unit in the deployment
area of an airbag or in the impact area of a passenger’s
head.
Do not leave the unit unsupervised during operation.
Pull the power plug while the unit is not in operation or when
cleaning the unit. Allow the unit to cool down during
cleaning.
Do not disassemble the unit; it does not contain parts
serviceable by you.
Please note the following safety notes to avoid
malfunctions, damage or physical injury:

6
Operation
Before connecting the unit, consult your vehicles manual to
find out the maximum load of the cigarette lighter socket!
The unit can only be operated on a 12 V power supply and
must be protected by a 15 A fuse.
Mounting the Unit
1. First, detach the removable mounting base (3) from the unit
by sliding off to the rear.
You can stick on one side of the included hook and loop strip
the mounting base and the other part of the strip to the
desired mounting area in your vehicle. Clean the surface
before. Or you can mount the base to any flat surface with the
included screws.
2. Finally, slide the heater onto the mounting base.
Attention:
Please notice that the heater must not be in your field of
vision and select a surface, from which the mounting base
cannot be detached when driving fast around a corner. When
selecting a place for the heater, please keep in mind that the
heater must be able to aspirate enough air. Otherwise the unit
will overheat!
Make sure the power cable cannot become entangled in the
steering wheel, the pedals or any other part relevant to the
operation of the vehicle.
Operating as Heater or Fan
1. After installation connect the power plug of the heater to the
12 V cigarette lighter socket of your vehicle. When the unit is
connected, the green LED (6) will light up.

7
Operation
With the toggle switch (1) on the right side of the unit you can
set:
“Heat” “0” and “Fan”
2. Set the toggle switch to “Heat” for the heater function and to
“Fan” to use it as a ventilator.

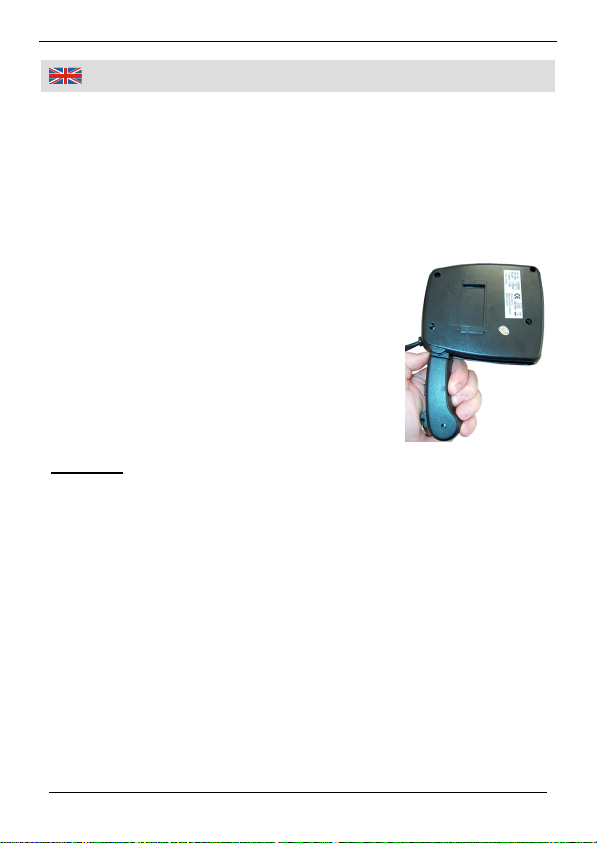

Operating as a Windscreen Defroster
1. To defrost an e. g. a windscreen rapidly,
you can detach the heater from the
mounting base by pulling forwards.
2. Use the unit handheld with the swivel-
mounted handle (2).
3. Set the toggle switch to “Heat”. After that,
fold the handle back in place and reattach
the heater.
Attention:
Please notice that in most vehicles the cigarette lighter socket
only has power while the ignition is turned on.
It is advisable to pull out the power plug from the cigarette
socket while the unit is not in operation to avoid draining the
battery if the unit is turned on by accident.
Changing the Fuse
To replace the 15 A flat socket, pull it out of its holder (4) and
replace it with one of the same type and dimensions.

8
Technische Daten
|
Technical Data
Modell AT858 Model
Nennspannung 12 DC Nominal Voltage
Nennleistungsaufnahme 150 W Nominal Power
Nennstrom 15 A Nominal Current
Kabellänge 1,8 m Cable Length
Gewicht 450 g Weight

V
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Keramik-Heizlüfter 150 W, AT858
Artikel Nr. 59 22 79
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2006/28/EG (EMV-Kfz-Richtlinie)
und deren Änderungen festgelegt sind und wird durch das vorliegende E-Zertifikat
2006/28*4222*00 nachgewiesen.
Hagen, den 06. Juli 2009
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Ceramic Fan Heater 150 W, AT858
Article No. 59 22 79
is according to the basic requirements, which are defined in the European Directives
2006/28/EC (EMC Automotive Directive)
and their amendments and is stated in the sample test certificate 2006/28*4222*00.
Hagen, July 06th, 2009
(Thomas Klingbeil, QA Representative)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 07/09
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Fachversand Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, Devon TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
| Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsor
g
un
g
|Disposal
