Westfalia 801590 User manual

Westfalia Bedienungsanleitung
Nr. 108978

Bedienungsanleitung
Instruction Manual
½“ Druckluft
–
Schlagschrauber Set
A
rtikel Nr. 80 15 90
½“ Air Impact Wrench Set
A
rticle No. 80 15 90

II
Instruction manuals provide valuable hints for using your new
device. They enable you using all functions, and they help you
avoiding misunderstandings and preventing damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzulesen und bewahren Sie sie für späteres
Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
1
2
3
4 5
6
7

IV
1 ½“ Vierkantantrieb ½” Square Drive
2 Abzugshebel Trigger
3 Griff Handle
4 Luftauslassöffnung Exhaust Port
5 ¼“ Druckluftanschluss ¼” Compressed Air Inlet
6 Geschwindigkeitsregler /
Drehmomentregler
Adjustable Speed / Torque
Control
7 Schnellkupplungsadapter Quick Coupler
8 ½“ Kraft Stecknüsse ½” Impact Socket
Übersicht
|
Overvie
w
8

1
Safety Notes ............................................................ Page 9
Intended Use............................................................ Page 11
Before first Use ........................................................ Page 11
Installing / Exchanging Tools ................................... Page 11
Start-up .................................................................... Page 12
Tips for Using........................................................... Page 13
Air Pressure and Air Volume.................................... Page 13
Maintenance and Care............................................. Page 14
Lubrication ............................................................... Page 14
Oiler Setting ............................................................. Page 15
Suggested Components for safe Operation ............. Page 15
Storing...................................................................... Page 15
Technical Data ......................................................... Page 16
Sicherheitshinweise ..................................................Seite 2
Bestimmungsgemäße Verwendung ..........................Seite 4
Vor der ersten Benutzung .........................................Seite 4
Einsetzen / Wechsel von Werkzeugen......................Seite 4
Inbetriebnahme .........................................................Seite 5
Hinweise zur Benutzung ...........................................Seite 6
Luftdruck und Luftmenge ..........................................Seite 6
Wartung und Pflege ..................................................Seite 7
Schmierung...............................................................Seite 7
Ölereinstellung ..........................................................Seite 8
Empfohlene Druckluftkomponenten ..........................Seite 8
Lagerung...................................................................Seite 8
Technische Daten .....................................................Seite 16
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Verwenden Sie das Gerät gemäß dieser Bedienungsanleitung
und nur für den bestimmungsgemäßen Einsatzbereich.
Seien Sie besonders aufmerksam, wenn das Gerät in der Nähe
von Kindern verwendet wird. Das Gerät gehört nicht in
Kinderhände. Betreiben Sie das Gerät außerhalb der Reichweite
von Kindern und von zu beaufsichtigenden Personen.
Richten Sie den Druckluft-Schlagschrauber niemals gegen
Personen, Tiere oder Pflanzen.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn, sie werden durch eine Betreuerin/einen Betreuer
beaufsichtigt und unterwiesen.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen
Sie mit Umsicht an die Arbeit.
Zu Ihrer eigenen Sicherheit benutzen Sie den Druckluft-
Schlagschrauber immer mit der Schnellkupplung.
Der Druckluft-Schlagschrauber erzeugt einen hohen
Schallleistungspegel, tragen Sie entsprechenden Hör-
schutz.
Tragen Sie geeignete Arbeitskleidung. Tragen Sie enganliegende
Kleidung, rutschfestes Schuhwerk und bei langen Haaren ein
Haarnetz. Schmuck und weite Kleidung können von beweglichen
Teilen des Werkzeugs erfasst werden.
Verwenden Sie den Druckluft-Schlagschrauber nicht in der Nähe
von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken
können sich Staub oder Gase entzünden.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
beigefügten Allgemeinen Sicherheitshinweise sowie
folgende Hinweise:

3
Sicherheitshinweise
Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das
Gerät am Gehäuse. Halten Sie den Handgriff trocken und frei von
Öl oder Fett.
Stellen Sie den Arbeitsdruck stets über einen Druckminderer ein.
Lassen Sie das Gerät nicht bei voller Drehzahl unbelastet laufen.
Verwenden Sie keinen Sauerstoff oder brennbare Gase als
Energiequelle. Für den Betrieb des Druckluft-Schlagschraubers
verwenden Sie nur saubere, trockenen Druckluft mit einem Druck
von 6,3 bar. Das Überschreiten des Drucks verkürzt die
Lebensdauer des Druckluft-Schlagschraubers erheblich.
Trennen Sie das Gerät stets von der Druckluftquelle, bevor Sie
Wartungsarbeiten vornehmen.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten
Sitz und Funktionstüchtigkeit. Lose Schläuche können eine
ernsthafte Verletzungsgefahr bilden. Benutzen Sie nur
Sicherheitskupplungen.
Verwenden Sie nur spezielle Steckschlüsseleinsätze, die für
Druckluft-Schlagschrauber ausgelegt sind.
Öffnen Sie das Gerät nicht und unternehmen Sie keine eigenen
Reparaturversuche. Wenden Sie sich an einen Fachmann oder
unsere Kundenbetreuung. Benutzen Sie nur Originalersatzteile.

4
Betrieb
Bestimmungsgemäße Verwendung
Der Druckluft-Schlagschrauber ist mit entsprechendem
Werkzeug ausschließlich zum Lösen und Festziehen von
Schrauben, Bolzen, Muttern, usw. in Werkstätten, an
landwirtschaftlichen Fahrzeugen, Geräten und Maschinen
konzipiert worden.
Zur bestimmungsgemäßen Verwendung gehört auch das
Einhalten der Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien,
Gewaltanwendung) oder eigenmächtige Veränderung (Umbau,
kein Original-Zubehör) können Gefahren auslösen und gelten
als nicht bestimmungsgemäß. Für Schäden, die aus nicht
bestimmungsgemäßer Verwendung resultieren, haftet der
Betreiber.
Vor der ersten Benutzung
Nehmen Sie den Druckluft-Schlagschrauber und alle Zubehör-
teile aus der Verpackung und überprüfen alle Teile auf
Transportschäden. Halten Sie die Verpackungsmaterialien von
Kleinkindern fern. Es besteht Erstickungsgefahr!
Einsetzen / Wechsel von Werkzeugen
Der Schlagschrauber ist mit einem ½“ Vierkantantrieb (1)
ausgestattet, d.h. es können nur Werkzeuge eingesetzt
werden, welche über eine entsprechende ½“ Vierkantauf-
nahme verfügen.
Achtung! Trennen Sie den Schlagschrauber vor dem Wechsel
des Werkzeugs vom Druckluftanschluss, um ungewolltes
Einschalten zu vermeiden.
Verwenden Sie nur spezielle Steckschlüsseleinsätze, die für
Druckluft Schlagschrauber ausgelegt sind.
Stecken Sie das gewünschte Werkzeug fest auf den Vier-
kantantrieb, so dass es sich bei der Arbeit nicht lösen kann.

5
Benutzun
g
Inbetriebnahme
1. Der Druckluft-Schlagschrauber ist mit einem ¼“ Druckluft-
anschluss (5) ausgestattet. Zu Ihrer eigenen Sicherheit sollten
Sie den Schlagschrauber nicht fest mit dem Druckluftschlauch
verbinden, sondern den beigefügten Schnellkupplungsadapter
(7) benutzen.
2. Dichten Sie das Ende der Schnellkupplung (7) mit Teflonband
ab, bevor Sie diese am Druckluftanschluss (5) des Schlag-
schraubers aufschrauben.
3. Das Gerät muss während des Betriebes mit Schmieröl versorgt
werden. Geben Sie vor jedem Gebrauch des Gerätes etwas Öl
in den Druckluftanschluss oder benutzen Sie einen Nebelöler.
Beachten Sie hierzu auch das Kapitel „Schmierung“.
4. Verbinden Sie die Schnellkupplung des Druckluft
Schlagschraubers mit der Druckluftquelle. Schaltern Sie den
Kompressor ein und stellen Sie den Druckluftminderer Ihrer
Druckluftquelle auf 6,3 bar ein.
5. Drücken Sie den Abzugshebel (2). Durch die Betätigung des
Abzugshebels wird die Drehzahl geregelt. Je weiter der Hebel
durchgedrückt wird, desto schneller läuft das Gerät. Halten Sie
das Gerät beim Arbeiten fest.

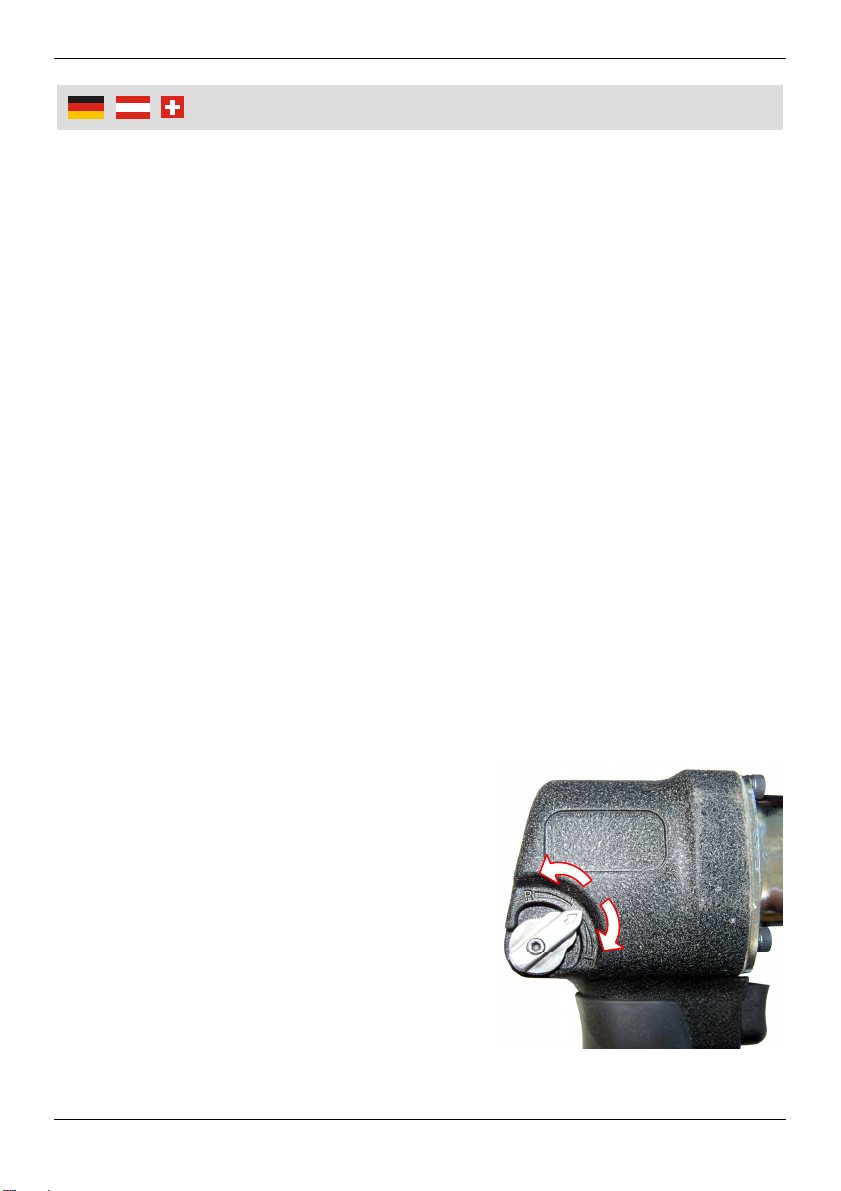

6. Die Maschine ist für den Rechts-
wie auch Linkslauf ausgelegt.
Verwenden Sie einen der beiden
Geschwindigkeitsregler (6) an den
Seiten der Maschine zur Einstellung
der Drehgeschwindigkeit und der
Laufrichtung.
7. Stellen Sie den Schalter auf die
1. Stufe in Pfeilrichtung rechts. Der
Schlagschrauber dreht bei Betäti-
gung des Abzughebels (2) mit einer
niedrigen Geschwindigkeit im Rechtslauf.

6
Benutzun
g
8. Stellen Sie den Schalter auf die 2. bzw. auf die 3. Stufe in
Pfeilrichtung rechts, um die höchstmögliche Drehzahl und somit
auch das Drehmoment weiter zu erhöhen.
9. Steht der Schalter auf der 1., 2. oder 3. Stufe in Pfeilrichtung
links, dreht der Schlagschrauber entsprechend im Linkslauf
wenn der Abzugshebel betätigt wird.
10.Trennen Sie beim Wechsel des Steckschlüsseleinsatzes, bei
Nichtgebrauch und nach Beendigung der Arbeit sowie bei der
Wartung immer zuerst das Werkzeug vom Druckluftanschluss
und drücken Sie den Abzugshebel, um im Gerät verbliebene Luft
entweichen zu lassen.
Hinweise zur Benutzung
Verwenden Sie den Schlagschrauber zum Ein- und Ausdrehen
von Schrauben und Muttern. Durch pulsartige („geschlagene“)
Drehbewegungen erzeugt der Schlagschrauber ein hohes
Drehmoment von max. 743 Nm.
Beim Einschrauben von Schrauben und Muttern sollten diese
zunächst mit der Hand für einige Umdrehungen auf dem
Gewinde angezogen werden, damit ein versehentliches
Verkanten verhindert wird.
Beginnen Sie bei Schraubarbeiten zunächst immer mit einer
niedrigen Drehzahl. Achten Sie darauf, die Schrauben und
Muttern nicht zu überdrehen!
Luftdruck und Luftmenge
Der Druckluft Schlagschrauber sollte mit einem Druck von 6,3 bar
und mit einem Kompressor mit einem Luftvolumen von min.
200 l/min betrieben werden. Ein größerer Druck als der max. zu-
lässige Druck würde aufgrund höherer Belastung die
Lebensdauer des Gerätes verkürzen. Ideal ist die Verwendung
eines Kompressors mit einem Luftvolumen von 300–400 l/min.

7
Benutzun
g
Verwenden Sie nur Anschlussschläuche mit einem Innen-
durchmesser von mindestens 9 mm. Bedenken Sie bitte beim
Einstellen des Luftdrucks, dass der Druck bei einer
Schlauchlänge von 10 m und einem Innendurchmesser von
9 mm um ca. 0,6 bar absinkt.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu
gewährleisten, sind gewissenhafte Schmierung und Wartung
unerlässlich.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft
benötigt. Korrosionsrückstände, Staub und Schmutz aus der
Versorgungsleitung beeinträchtigen die Leistung und schaffen
technische Probleme. Eine dem Werkzeug vorgeschaltete
Wartungseinheit mit Filter, Reduzierventil und Öler entzieht der
Luft Feuchtigkeit und Schmutz, regelt den Betriebsdruck und
versorgt das Werkzeug optimal mit Wartungsöl.
Reinigen Sie Ihr Gerät gegebenenfalls mit einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die
aggressive Substanzen enthalten, wie Benzin, Verdünnung u. a.,
da sie den Kunststoff angreifen können.
Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und
tauchen Sie das Gerät nicht in Flüssigkeiten. Wasser in der
Druckluftzufuhr kann Schäden am Gerät verursachen.
Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem
regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage ebenfalls
regelmäßig.
Schmierung
Druckluftwerkzeuge müssen immer ausreichend geschmiert
werden. Dies geschieht kontinuierlich und am sichersten mit
Nebelölern. Ist der Öler jedoch zentral am Kompressor oder fix am
Ende der Druckluftverrohrung montiert, so darf der flexible Schlauch
nur bis maximal 10 m lang sein. Bei längeren Schläuchen

8
Benutzun
g
verschwindet die Vernebelung der Luft, das Öl "schwimmt" im
Schlauch und erreicht nicht das Druckluftwerkzeug.
Ölereinstellung
Schlauch bis 5 m alle 2 Min. 1 Tropfen
Schlauch bis 10 m jeweils pro Min. 1 Tropfen
Sollten Sie über keinen Nebelöler verfügen, geben Sie vor jedem
Maschineneinsatz ein paar Tropfen Öl in den Luftanschluss. Ölen
Sie das Druckluft-Werkzeug nochmals nach Beendigung des
Einsatzes, insbesondere, wenn Sie das Gerät längere Zeit nicht
mehr einsetzen werden. Weitergehende Wartungsarbeiten sind
nicht erforderlich.
Empfohlene Druckluftkomponenten für sicheren Gebrauch
Lagerung
Lagern Sie den Schlagschrauber an einem vor Staub und
Schmutz geschützten, trockenen Ort zwischen 10ºC und 30ºC.
1.
2. 3. 4.
6.
7.
8.
9.
10.
1. Druckluft-Schlagschrauber
2. Schnellkupplungsadapter
3. Druckluftschlauch mit Schnellkupplungen an beiden Seiten
4. Schnellkupplungsadapter
5. Schnellkupplung
6. Ventil
7. Nebelöler
8. Druckluftminderer
9. Filtereinheit
10. Druckluftquelle (Kompressor)
5.

9
Safet
y
Notes
Only use this unit according to this instruction manual and for the
intended use.
Supervise closely when the unit is used near children. Do not
allow children to use the unit. Operate the unit out of reach of
children or persons in need of supervision.
Never direct the air impact wrench towards people, animals or
plants.
Persons with limited physical, sensorial or mental abilities are
not allowed to use the unit, unless they are supervised and
briefed for their safety by a qualified person.
Stay alert! Watch what you are doing. Use common sense.
For your own safety always use the quick coupler to connect the
air impact wrench to the air supply.
The air impact wrench creates a high noise emission
level. Therefore it is recommended to use appropriate
hearing protection when using it.
Please wear convenient work clothes. Wear tight clothes, non-
slip footwear and a hair net if you wear long hair or tie it up.
Jewellery and loose clothing may be caught by the moving parts
of the tool.
Do not use the air impact wrench near flammable liquids, gases
or dust. Sparks may ignite the dust or fumes.
Never carry the unit with the hose. Carry it with the housing.
Keep the handle dry and free from oil or grease.
Always regulate the working pressure by using a pressure
regulator.
Please note the included General Safety Notes and the
following safety notes to avoid malfunctions, damage
or physical injury:

10
Safet
y
Notes
Do not operate the unit unloaded with full speed.
Do not use oxygen or flammable gases as source of energy. The
air impact wrench should only be operated with clean, dry air
with a pressure of 6.3 bar. When using higher pressure for
operating the air impact wrench, self life of the air impact wrench
will be reduced drastically.
Please disconnect the unit from the compressed air source
before doing any maintenance work.
Check if all connections and hoses are mechanically secured
and if they are functioning properly. Loose hoses may cause
severe injuries. Only use safety couplings.
Only use impact-quality sockets and accessories with the air
impact wrench.
Do not open the unit and do not try to repair it yourself. Contact a
professional or our customer service. Only use original
replacement parts.

11
O
p
eration
Intended Use
The air impact wrench with an appropriate tool has been
exclusively designed for loosening and tightening of screws,
bolts and nuts, etc. in the workshop, in agricultural vehicles,
equipment and machinery.
The intended use also includes an operation following the
operating instructions.
Any use beyond these parameters (different media, applying
force) or any changes (reconstruction, no original accessory)
can lead to serious risks and is regarded as use that is
contrary to the intended purpose. The operator is liable for any
damage caused by improper use.
Before first Use
Unpack the air impact wrench and check all parts for any
damage in transit. Dispose of packaging materials or store them
out of reach of children. Plastic bags etc. may become a deadly
toy for children.
Installing / Exchanging Tools
The air impact wrench features a ½” square drive (1). That
means you can use it with tools that have a ½” entry.
Please note! Before changing the socket / the tool, unplug the
impact wrench from the compressed air connection to avoid
unintentional start-up.
Only use impact-quality sockets and accessories with the air
impact wrench.
Firmly push the desired socket / tool onto the square drive, so
that it can not loosen when working.

12
O
p
eration
Start-up
1. The air impact wrench is equipped with an R ¼“ air inlet (5). For
your own safety it is not recommended to use a permanent
connection between the air impact wrench and the air hose, but
use the supplied quick coupling adaptor (7) instead.
2. Seal the end of the quick coupling adaptor (7) with Teflon tape
before you screw it onto the air connection (5).
3. The air impact wrench has to be provided with lubricating oil
during operation. Before each use add oil through the air fitting
or use an oil-fog lubricator. Also pay attention to the chapter
“Lubrication”.
4. Connect the quick coupler of the air impact wrench to the
compressor. Switch on the compressor and setup a pressure of
6.3 bar.
5. Press the trigger (2) to operate the unit. The trigger is also used
to control the rotation speed. The deeper the trigger is pressed,
the faster the unit runs. While working hold the unit firmly with
your hands.
6. The unit is designed for clockwise
and counter-clockwise rotation. Use
one of the 2 speed control switches
(6) which are located at both sides
of the unit, to choose between three
revolution speeds and the direction
of movement.
7. Turn the switch to the first position
in the direction of the right arrow.
When pressing the trigger the unit
revolves clockwise with a low
speed.
8. Turn the switch to the second resp. to the third position. The unit
will revolve clockwise with a higher/highest possible speed and
torque when you press the trigger.

13
O
p
eration
9. Correspondingly turn the switch in the direction of the left arrow,
the impact wrench will rotate counter-clockwise.
10.First disconnect the air impact wrench from the air supply when
exchanging the socket / the tool, when not using the unit, after
finished working and when applying maintenance work. Press
the trigger in order to remove any remaining air from the air
impact wrench.
Tips for Using
Use the air impact wrench for screwing on and unscrewing of
bolts and nuts. The impact wrench creates a high maximum
torque of up to 743 Nm by means of pulse ("beaten") rotational
movements.
When screwing on bolts and screws, first turn them on the
thread by hand for a few turns, so that inadvertent tilting is
prevented.
Always start working with low revolutions. Make sure not to over
tighten the bolts and nuts!
Air Pressure and Air Volume
Operate the air impact wrench with a pressure of 6.3 bar (90 psi)
using a compressor with an air suction capacity of at least
200 l/min. The ideal capacity is provided by compressors with a
suction capacity of 300–400 l/min.
Only use air hoses with an inner diameter of at least 9 mm.
When setting up the air pressure, always keep in mind that the
pressure will decrease by approx. 0.6 bar when using a 10 m
long hose with an inner diameter of 9 mm.

14
O
p
eration
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent
lubrication and maintenance is essential.
For operating pneumatic tools clean air is required. Corrosion
residues, dust and dirt from the pneumatic pipes reduce the
efficiency of the tool and will cause technical problems. An
upstream maintenance unit consisting of filter, pressure regulator
valve and lubricating equipment removes moisture and dirt from
the air, controls the working pressure and supplies the tool
perfectly with lubricating oil.
If necessary clean the unit with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or
thinner, which may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into
liquids. Water in the compressed air inlet can damage the
machine. Therefore it is recommended to drain the air lines and
the compressor regularly! Also clean the air filters on a regular
basis.
Lubrication
Pneumatic tools always have to be lubricated sufficiently. This is
done continuously and safest by using an oil-fog lubricator. If the
oiler is mounted centrally at the compressor or mounted firmly at the
end of the compressed-air pipe installation, only use a hose with a
length of max. 10 m. If the hose is longer, the nebulisation
disappears in the air. The oil floats inside the hose and does not
arrive at the air tool.

15
O
p
eration
Oiler Setting
Hose up to 5 m every 2 min. 1 drop
Hose up to 10 m once a min. 1 drop
If you do not have an oiler at your disposal, please put a few drops of
oil into the compressed air connection before every machine usage.
Lubricate the air impact wrench once more after use, especially if
you do not operate the unit for a long time. Further maintenance
work is not necessary.
Suggested Components for safe Operation
Storing
Store the unit in a dust and dirt-free location, between 10°C and
30°C and keep the unit out of reach of children and persons in
need of supervision.
1.
2. 3. 4.
6.
7.
8.
9.
10.
1. Air Impact Wrench
2. Quick Coupling Adaptor
3. Pneumatic Pipe with Quick Couplers at both sides
4. Quick Coupling Adaptor
5. Quick Coupling
6. Valve
7. Oil-fog Lubricator
8. Pressure Regulator
9. Filter Unit
10. Air Source (Compressor)
5.
