Westfalia HY-360 User manual

Westfalia Bedienungsanleitung
Nr. 107275

Bedienungsanleitung
Instruction Manual
1/2“ Profi Line Schlagschrauber
HY-360
A
rtikel Nr. 28 24 91
1/2” Pro Composite Air Impact Wrench
HY-360
A
rticle No. 28 24 91

II
This handy, pneumatically driven device is qualified to mount and unscrew
fittings in the automobile sector, especially for tyre fitting and tyre disassembly,
for tight chassis screws or on the assembly line and also in the agricultural
sector.
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the unit if it is handed over to a third party!
Please read the safety instructions!
These instructions will make it easier for you to handle the device appropri-
ately and help prevent misunderstandings and possible damages or injuries.
Dieses handliche, druckluftbetriebene Gerät eignet sich zum Befestigen und
Lösen von Verschraubungen im Kfz-Bereich, besonders zur Reifenmontage
und Reifendemontage, bei festsitzenden Fahrgestellschrauben oder an
Montagebändern sowie auch im landwirtschaftlichen Bereich.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Bewahren Sie diese Bedienungsanleitung für spätere Zwecke
gut auf und legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben!
Bitte beachten Sie die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

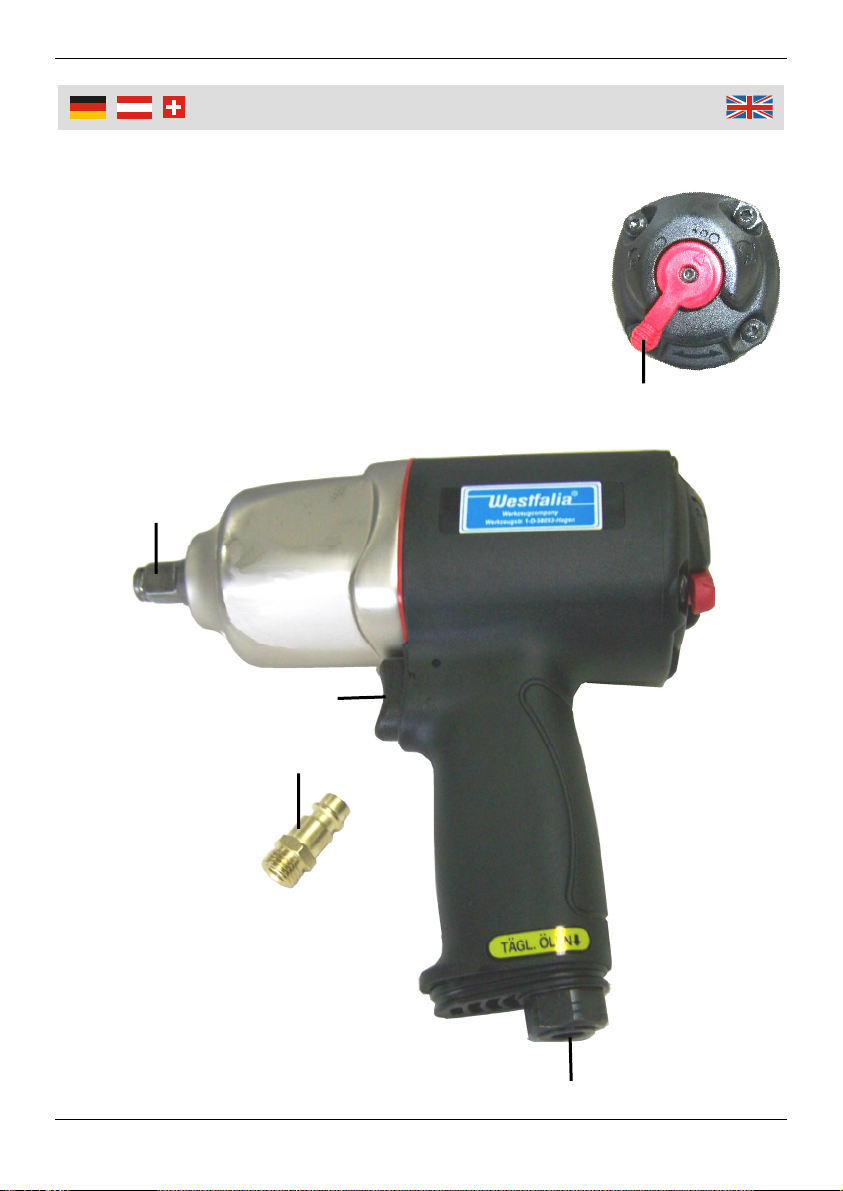

Übersicht
|
Overvie
w
4
1
5
3
2

IV
1 Vierkantaufnahme für Steck-
schlüssel-Einsätze (Antriebswelle)
Anvil Shank for Sockets (Drive Shaft)
2 Abzugshebel Trigger
3 Umschalthebel Rechts- und
Linkslauf
Reverse Valve Lever Clockwise and
Counter-Clockwise Rotation
4 Druckluftanschluss Compressed Air Connection
5 Schnellkupplungsadapter Quick Connector
Übersicht
|
Overvie
w

1
Safety Notes........................................................................................ Page 5
Initial Operation ...................................................................................Page 6
Air Pressure and Air Quantity.............................................................. Page 6
Adjusting Revolution Speed / Turning Movement Direction................ Page 6
Maintenance and Care........................................................................ Page 7
Lubrication........................................................................................... Page 7
Oiler Setting......................................................................................... Page 7
Storage................................................................................................ Page 7
Drawing ............................................................................................... Page 8
Parts List.............................................................................................. Page 9
Technical Data .................................................................................... Page 11
Sicherheitshinweise............................................................................. Seite 2
Inbetriebnahme ................................................................................... Seite 3
Luftdruck und Luftmenge..................................................................... Seite 3
Einstellen der Drehzahl / Umschalten der Laufrichtung...................... Seite 3
Wartung und Pflege............................................................................. Seite 4
Schmierung ......................................................................................... Seite 4
Ölereinstellung .................................................................................... Seite 4
Lagerung ............................................................................................. Seite 4
Zeichnung............................................................................................ Seite 8
Teileliste .............................................................................................. Seite 9
Technische Daten ............................................................................... Seite 11
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:
Verwenden Sie das Gerät gemäß dieser Bedienungsanleitung und nur für
den bestimmungsgemäßen Einsatzbereich.
Halten Sie das Gerät außerhalb der Reichweite von Kindern und von zu
beaufsichtigenden Personen.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten
von der zuständigen Person Anweisungen, wie das Gerät zu benutzen ist.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit
Umsicht an die Arbeit.
Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unacht-
samkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen
führen.
Zu Ihrer eigenen Sicherheit sollten Sie den Schlagschrauber nicht fest mit
dem Druckluftschlauch verbinden, sondern eine Schnellkupplung verwen-
den.
Stellen Sie den Arbeitsdruck stets über einen Druckminderer ein.
Lassen Sie das Gerät nicht bei voller Drehzahl unbelastet laufen.
Verwenden Sie keinen Sauerstoff oder brennbare Gase als Energiequelle.
Trennen Sie das Gerät stets von der Druckluftquelle, bevor Sie
Wartungsarbeiten vornehmen.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und
Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Ver-
letzungsgefahr bilden. Benutzen Sie nur Sicherheitskupplungen.
Öffnen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparatur-
versuche. Wenden Sie sich an einen Fachmann oder unsere Kunden-
betreuung. Benutzen Sie nur Originalersatzteile.

3
Bedienun
g
Inbetriebnahme
Der Druckluft-Schlagschrauber ist mit einem R ¼“ Druckluftanschluss (4)
ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie den Schlagschrauber nicht
fest mit dem Druckluftschlauch verbinden, sondern eine Schnellkupplung (5)
verwenden.

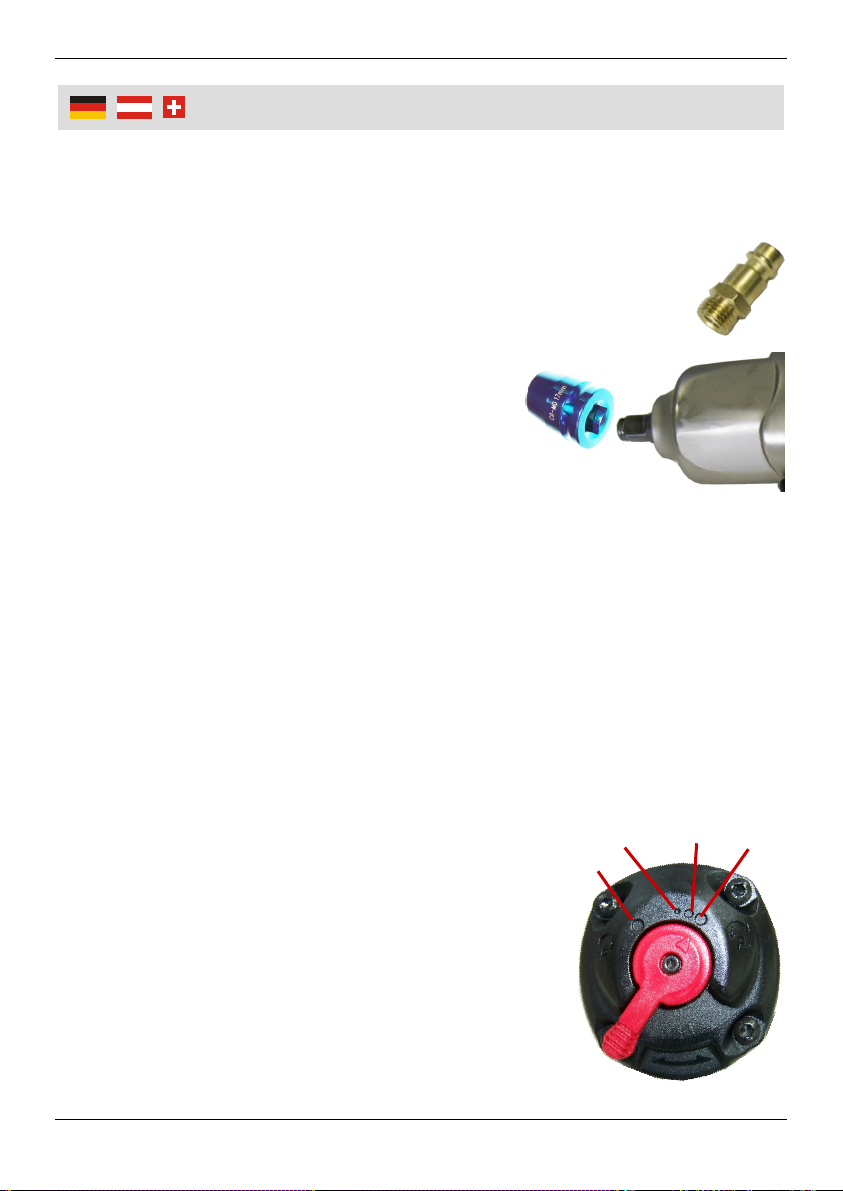

1. Schrauben Sie die mitgelieferte Schnellkupplung (5) in den
Druckluftanschluss (4) und dichten Sie sie mit Teflonband ab.
2. Stecken Sie den gewählten Steckschlüssel-
Einsatz auf die Vierkantaufnahme (1) (nicht im
Lieferumfang enthalten).
3. Verbinden Sie das Gerät mit der Druckluft-
quelle über einen flexiblen Druckluftschlauch.
Luftdruck und Luftmenge
Der Schlagschrauber benötigt einen Druck von 90 psi (6,3 bar) und einen
Kompressor mit einem Luftvolumen von mindestens 200 l/min. Verwenden Sie
nur Anschlussschläuche mit einem Innendurchmesser von mindestens 9 mm.
Bedenken Sie bitte beim Einstellen des Luftdrucks, dass der Druck bei einer
Schlauchlänge von 10 m und einem Innendurchmesser von 9 mm um ca. 0,6 bar
absinkt.
Einstellen der Drehzahl / Umschalten der Laufrichtung
Die Maschine ist für den Rechts- wie auch Linkslauf ausgelegt. Der Umschalter
befindet sich an der Rückseite der Maschine. Über den Umschalter (3) können
Sie zwischen drei Drehgeschwindigkeiten und der Laufrichtung wählen.
1. Stellen Sie den Schalter auf den kleinen Kreis (A),
dreht die Maschine mit einer niedrigen Geschwin-
digkeit im Rechtslauf.
2. Stellen Sie den Schalter auf den nächst größeren
Kreis (B), erhöhen Sie die Drehgeschwindigkeit.
3. Steht der Schalter auf dem größten Kreis –
Schalterposition F (C), haben Sie die höchstmögli-
che Drehzahl im Rechtslauf ausgewählt.
4. Steht der Schalter in der Position R (D), dreht der
Schlagschrauber im Linkslauf.
A
BC
D

4
W
artun
g
und Pfle
g
e
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, sind
gewissenhafte Schmierung und Wartung unerlässlich.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt. Korrosions-
rückstände, Staub und Schmutz aus der Versorgungsleitung beeinträchtigen die
Leistung und schaffen technische Probleme. Eine dem Werkzeug vorgeschaltete
Wartungseinheit mit Filter, Reduzierventil und Öler entzieht der Luft Feuchtigkeit
und Schmutz, regelt den Betriebsdruck und versorgt das Werkzeug optimal mit
Wartungsöl.
Schmierung
Druckluftwerkzeuge müssen immer ausreichend geschmiert werden. Dies
geschieht kontinuierlich und am sichersten mit Nebelölern. Ist der Öler jedoch
zentral am Kompressor oder fix am Ende der Druckluftverrohrung montiert, so
darf der flexible Schlauch nur bis maximal 10 m lang sein. Bei längeren
Schläuchen verschwindet die Vernebelung der Luft, das Öl "schwimmt" im
Schlauch und erreicht nicht das Druckluftwerkzeug.
Ölereinstellung
Schlauch bis 5 m alle 2 Min. 1 Tropfen
Schlauch bis 10m jeweils pro Min. 1 Tropfen
Sollten Sie über keinen Nebelöler verfügen, geben Sie vor jedem Maschinenein-
satz ein paar Tropfen Öl in den Druckluftanschluss (5). Ölen Sie den Druckluft-
Schlagschrauber nochmals nach Beendigung des Einsatzes, insbesondere, wenn
Sie das Gerät längere Zeit nicht mehr einsetzen werden.
Weitergehende Wartungsarbeiten sind nicht erforderlich.
Lagerung
Lagern Sie Ihr Druckluftwerkzeug stets in trockenen Räumen.

5
Safet
y
Notes
.
Please mind the following safety notes to avoid malfunctions,
damages or physical injuries:
Only use this unit according to this instruction manual and for the intended
use.
Keep the unit out of reach of children or persons in need of supervision.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the unit, unless they are supervised for their safety by a qualified person
or are briefed by the responsible person how to use the unit.
Be attentive! Pay attention what you do. Approach your work with
circumspection.
Do not use the unit when your reactivity is affected by alcohol consumption,
medication, drugs, illness or tiredness. One moment of abstraction operating
the unit can cause grave injuries.
For your own safety, do not mount firmly impact wrench and compressed-air
hose, but use a quick connector.
Regulate the working pressure always by using a pressure regulator.
Do not operate the unit unloaded with full speed.
Do not use oxygen or flammable gases as source of energy.
Please disconnect the unit from the compressed-air source before doing any
maintenance work.
Check if all connections and hoses are mechanically secured and if they are
functioning properly. Loose hoses may cause severe injuries. Only use safety
couplings.
Do not open the unit and do not try to repair it yourself. Please feel free to
contact a professional or our customer service. Only use original replacement
parts.

6
O
p
eration
Initial Operation
The air impact wrench is fitted with an R ¼” compressed air connection (4). For
your own safety, do not mount firmly impact wrench and compressed-air hose,
but use a quick connector (5).
1. Screw the included quick connector (5) into the compressed-air
connection (4) and seal it up with Teflon tape.
2. Then put the socket on the anvil shank (1) (not
included in delivery).
3. Please connect the unit and the compressed-
air source by using a flexible air hose.
Air Pressure and Air Quantity
The impact wrench needs a pressure of 90 psi (6.3 bars) and a compressor with
an air volume of min. 200 l/min. Utilize only connection hoses with a minimum
inner diameter of 9 mm. Setting the air pressure, please remind that the pressure
sinks about ca. 0.6 bar at a hose length of 10 m and an inner diameter of 9 mm.
Adjusting Revolution Speed / Turning Movement Direction
The unit is designed to clockwise and counter-clockwise rotation. The reverse
valve lever is located on the reverse side of the unit. Using the valve lever (3), you
can choose between three revolution speeds and the direction of movement.
1. Turning the lever on the small circle (A), the unit
revolves with a low speed in clockwise rotation.
2. If you turn the lever to the next larger circle (B), you
increase the revolution speed.
3. If the lever is on the largest circle – level position F
(C), you have selected the highest possible speed
in clockwise rotation.
4. If the lever is in position R (D), the impact wrench
rotates counter-clockwise.
A
BC
D

7
Maintenance and Care
Maintenance and Care
To ensure proper function and a long life time, it is essential to lubricate and
maintain the unit carefully.
For operating pneumatic tools, you need pure air. Corrosion residual, dust and
dirt in the supply line, restrain the performance and create technical difficulties. A
maintenance unit with filter, pressure regulator and oiler, connected ahead to the
tool, dehumidifies and removes dirt from the air, and regulates the operating
pressure. Also it supplies the tool with lubricant in an optimal way.
Lubrication
Pneumatic tools have to be lubricated always sufficiently. This is done
continuously and safest by using an oil-fog lubricator. If the oiler is mounted
centrally at the compressor or mounted firmly at the end of the compressed-air
pipe installation, use only a hose with a length of max. 10 m. If the hose is longer,
the nebulisation disappears in the air. The oil floats inside the hose and does not
arrive at the air tool.
Oiler Setting
Hose up to 5 m every 2 min. 1 drop
Hose up to 10 m always per min. 1 drop
If you do not have an oiler at yours disposal, please put a few drops of oil into the
compressed-air connection (5) before every machine usage. Lubricate the air
impact wrench once more after use, especially if you do not operate the unit for a
long time.
Further maintenance work is not necessary.
Storage
Store your air tool only in dry rooms.

8
Zeichnun
g
|
Drawin
g

9
Teileliste
|
Parts List
Index Teilenr. /
Part No.
Beschreibung Description Anzahl /
Quantity
1 2360A-06 Gehäuse-Baugruppe Housing Sub Assembly 1
2 1060B-01 Schrauben-Baugruppe Screw Sub Assembly 1
3 46004-B Ventilsitzring Valve Seat 1
4 46005-A Drosselklappe Throttle Valve 1
5 236007-01 Ventilfeder Valve Spring 1
6 106008-01 Abluft-Umleitstück Exhaust Deflector 1
7 236009-02 Lufteinlassmuffe Air Inlet Bushing 1
8 43203 Federdorn Spring Pin 1
9 102112 O-Ring O Ring 2
10 106015-02 Abzugshebel Trigger 1
11 236013-02 Umschalthebel
Rechts- und Linkslauf
Reverse Switch 1
12 236014-01 Schraube Screw 1
13 106021-01 Feder Spring 1
14 106022-01 Stahlkugel Steel Ball 1
15 236018-01 Kopfschraube Cap Screw 4
16 106017-01 O-Ring O Ring 1
17 236020-01 Umschalter Reverse Switch 1
18 2360B-01 Umschaltmuffen-
Baugruppe
Reverse Bushing Sub
Assembly
1
19 106025-01 Dichtungsscheibe Gasket 1
20 16023 Kugellager Ball Bearing 1
21 1060D-01 Zylinder-Baugruppe Cylinder Sub Assembly 1
22 27526 Sprengring Retainer Ring 1
23 106030-01 Antriebswelle Rotor 1
24 106031-01 Rotorlamelle Rotor Blade 6
25 106032-02
Vordere Endplatte Front End Plate 1

10
Teileliste
|
Parts List
26 106033-01 O-Ring O Ring 1
27 106034-01 Öldichtung Oil Seal 1
28 46016 Kugellager Ball Bearing 1
29 236034-02 Zierdichtscheibe Ornamental Gasket 1
30 106037-21 Schlagwerkkäfig Hammer Cage 1
31 106038-21 Schlagwerk Hammer Dog 2
32 106039-21 Schlagwerkstift Hammer Pin 2
33 106040-21 Ambossgelenk Anvil 1
34 16017 O-Ring O Ring 1
35 16016 Befestigungsring Socket Retainer 1
36 46042 Muffe für Vierkantauf-
nahme
Anvil Bushing 1
37 2360C-01 Schlagwerkgehäuse-
Baugruppe
Hammer Case Sub
Assembly
1
38 106046-01 Schraube Screw 1
39 106051-01 Unterlegscheibe Washer 1
40 236054-01 Dichtung Seal 1
41 106056-01 Dichtscheibe Gasket 2
42 106057-01 Unterlegscheibe Washer 1
43 38510 Zylinderstift Dowel Pin 1
44 106009-01 O-Ring O Ring 1
45 286050-01 Unterlegscheibe Washer 1
46 236049-01 Dämpfer-Abdeckung Muffler Cover 1

11
Technische Daten
|
Technical Data
Arbeitsdruck 6,3 bar Operating Pressure
Max. Betriebsdruck 8,0 bar Max. Operating Pressure
Luftverbrauch max. 200 l/min Air Consumption
Drehmoment 1. Gang 300 Nm Torques 1st Speed
Drehmoment 2. Gang 700 Nm Torques 2nd Speed
Drehmoment 3. Gang 800 Nm Torques 3rd Speed
Hand-/Arm-Vibration 3,2 m/s² Hand/Arm Vibration
Schalldruckpegel
Schallleistungspegel
LPA = 85 dBA
LWA = 93 dBA
Sound Pressure Level
Sound Power Level
Gewicht ca. 2050 g Weight
Druckluftanschluss R ¼“ Compressed-Air Connection

12
Notizen
|
Notes

V
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
½“ Profi Line Schlagschrauber, HY-2360
Artikel Nr. 28 24 91
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
98/37/EG Maschinen
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
792-6:2000
Hagen, den 06. August 2009
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
½” Pro Composite Air Impact Wrench, HY-2360
Article No. 28 24 91
is according to the basic requirements, which are defined in the European Directives
98/37/EC Machinery
and their amendments.
For the evaluation of conformity, the following harmonized standards were consulted:
792-6:2000
Hagen, August 06th, 2009
(Thomas Klingbeil, QA Representative)

Gestaltung urheberrechtlich geschützt VI © Westfalia 08/09
Kundenbetreuun
g
|
Customer Services
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ 12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie
bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte
Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep in mind
that many of its components consist of valuable materials, which can be
recycled.
Please do not discharge it in the rubbish bin, but check with your local council
for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
