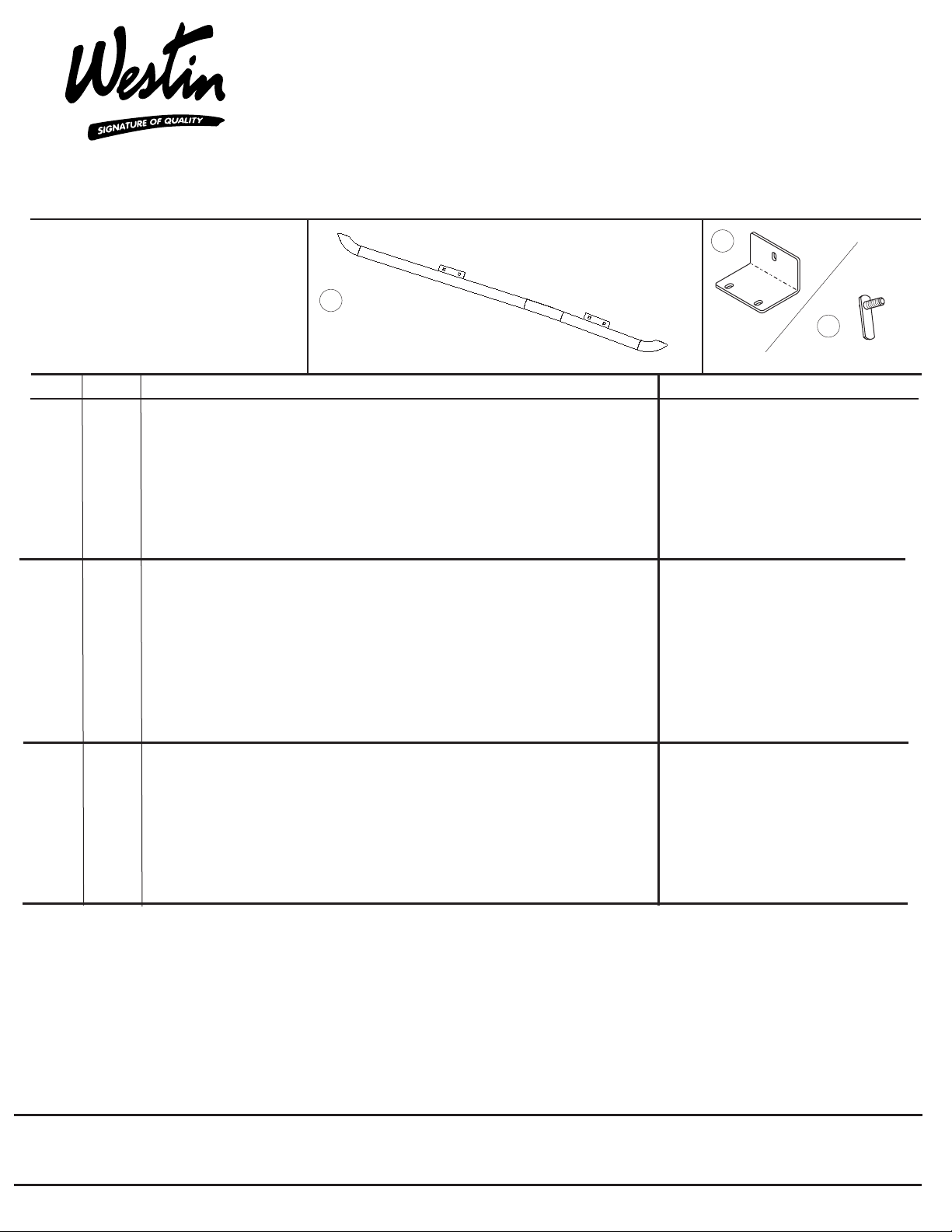

Westin 28-0160 User manual

1 2 SPORT TUBE, PASSENGER AND DRIVER
2 4 MOUNT BRACKET
3 4 BOLT PLATE
4 4 PLASTIC WASHER
5 8 3/8-16 X 1.00” CARRIAGE BOLT
6 12 3/8” FLAT WASHER
7 12 3/8” LOCK WASHER
8 12 3/8-16 HEX NUT
QTY CONTENTS - CONTENIDO - CONTENU TOOLS - HERRAMIENTA - OUTILS
9/16” SOCKET
RATCHET
TORQUE WRENCH
ITEM
AUTOMOTIVE PRODUCTS, INC.
SPORT TUBE ASSEMBLIES
TUBEO DEPORTIVO ENSAMBLES DE
MONTAGES DE TUBE SPORT
28-0160
INSTRUCTIONS-INSTRUCCIONES-CONSIGNES
75-0470 REVISION A 1/18/06
1 2 TUBE DEPORTIVO, LADO DEL ACOMPAÑANTE Y EL
CONDUCTOR
2 4 SOPORTES DE MONTAJE
3 4 PLACA POSTERIOR
4 4 ARANDELA DE PLÁSTICO
5 8 PERNO DE COCHE 3/8-16 X 1,00”
6 12 ARANDELAS PLANAS SAE DE 3/8”
7 12 ARANDELAS DE PRESIÓN DE 3/8”
8 12 TUERCAS HEXAGONALES DE 3/8-16
CÔTÉ CONDUCTEUR ET CÔTÉ PASSAGER1 2 TUBE SPORT,
2 4 SUPPORTS DE MONTAGE
3 4 FIXATION DE CAROSSERIE
4 4 RONDELLE DE PLASTIQUE
5 8 BOULONS A TETE CARROSSERIE 3/8-16 X 1,00 PO
6 12 RONDELLE PLATE 3/8 PO
7 12 RONDELLES A FREIN 3/8 PO
8 12 ÉCROUS HEXAGONAUX 3/8-16
DADO DE 9/16”
MANERAL
LLAVE DE TORQUE
DOUILLE 9/16 PO
CLIQUET
Cl DE COUPLEÉ
WO:
APPLICATION: 2001-06 HYUNDAI SANTA FE
APPLICATION: HYUNDAI SANTA FE, 2001-06
APLICACIÓN: HYUNDAI SANTA FE, MOD. 2001-06
2
3
1
STEP 1. Remove contents from box and check for damage. Verify all parts are present. Read instructions completely
before beginning.
Attach brackets to sport tube. Hand tighten.
Remove rubber plugs from slots 1 and 4 beginning at the front of cab.
Install plastic washers onto bolt plates. Install bolt plates as shown.
Attach sport tube as shown.
Make sure step bar and brackets are properly aligned and tighten fasteners. Recommended torque values are 26
FT.LBS. for 3/8” fasteners.
STEP 2.
STEP 3.
STEP 4.
STEP 5.
SEE FIGURE 1.
SEE FIGURE 2.
SEE FIGURES 3 AND 4.
SEE FIGURES 4 AND 5.
STEP 6.
FINISH PROTECTION
Westin products have a high quality finish that must be cared for like any other exposed finish on the vehicle. Protect the finish with a non-abrasive automotive wax, (e.g.
Pure Carnauba) on a regular basis. The use of any soap, polish or wax that contains an abrasive is detrimental, as the compounds scratch the finish and open it to
corrosion.

PROTECCIÓN DEL ACABADO
Los productos Westin tienen un acabado de alta calidad que requiere del mismo cuidado que cualquier otro acabado expuesto del vehículo. Proteja el acabado con una
cera no abrasiva para automóviles (por ejemplo, Pure Carnauba) regularmente. El uso de cualquier jabón, pulidor o cera que contenga un abrasivo es nocivo, dado que
los componentes rayan el acabado y lo exponen a la corrosión.
PROTECTION DE LA FINISSION
Les produits Westin ont une finission de haute qualité qui requiert des soins, comme toute autre finission du véhicule exposée aux éléments. Protégez la finission à l’aide
d’une cire non-abrasive (par exemple, Pure Carnauba) de façon régulière. L’usage de tout savon, pâte à polir ou cire contenant un abrasif est nuisible, puisque les
composantes strient la finission et la laissent vulnérable à la corrosion.
PASO 1. Retire el contenido de la caja y verifique que ninguna pieza se haya dañado. Verifique que no falte ninguna
pieza. Lea las instrucciones completamente antes de comenzar.
Sujete los soportes al tubo deportivo con los pernos. Apriete con la mano.
Retire los tapones de goma de las ranuras1y4. Contando desde la parte delantera de la cabina.
Instale el como se muestra.
Los valores recomendados del momento un torque son 26 libras-pies a los sujetadores de 3/8”.
VEA LA FIGURA 1.
VEA LA
FIGURA 2
VEA
LA FIGURAS3Y4.
VEA LA FIGURAS4Y5.
PASO 3.
PASO 4.
PASO 5.
PASO 6.
PASO 2.
Asegúrese de que el estribo y los soportes estén alineados correctamente y que los sujetadores estén apretados.
Instale las arandelas de plástico en las placas de pernos. Instale las placas de pernos como se muestra.
tubo deportivo
ETAPE 1.
ETAPE 2.
ETAPE 3.
ETAPE 4.
ETAPE 5.
ETAPE 6.
Enlevez le contenu de la boîte et v’rifiez polur tout dommage. Vériiez que toutes les pièces y sont. Lisez les
instructions complètement avant de commencer.
Boulonnez les supports au tube sport. Serrez à main.
Retirez les bouchons de caoutchouc de la 1 et 4 fente. Comptez à partir du devant de la cabine.
Fixez le tel qu'illustré.
3/8po à 26 pieds-livre.
VOIR FIGURE 1.
VOIR
FIGURE 2.
VOIR FIGURE 3 ET 4.
VOIR FIGURE 4 ET 5.
Montez les rondelles de plastique sur les plaquettes de boulon. Installez les plaquettes de boulon tel qu'illustré.
tube sport
Assurez-vous que le marchepied et les supports sont correctement alignés et ensuite serrez les attaches. Les
valeurs de couplez recommandées sont
FIGURE 1
FIGURA 1
5
2
8
7
6
PASSENGER SIDE SHOWN
LADO DEL ACOMPAÑANTE
COTE PASSAGER
FIGURE 2
FIGURA 2
FORWARD
DELANTERA
AVANT
RUBBER PLUG
TAPÓNDEGOMA
BOUCHON DE CAOUTCHOUC
RUBBER PLUG
TAPÓN DE GOMA
BOUCHON DE CAOUTCHOUC

Thank You for choosing Westin products
For additional installation assistance please call
Customer service [phone] or [phone]
Westin Automotive Products, Inc.
5200 N. Irwindale Ave. Suite 220
Irwindale, Ca. 91706
FIGURE 3
FIGURA 3
FORWARD
DELANTERA
AVANT
FIGURE 4
FIGURA 4
PASSENGER SIDE SHOWN
LADO DEL ACOMPAÑANTE
COTE PASSAGER
FORWARD
DELANTERA
AVANT
3
3
44
1
678
PASSENGER SIDE SHOWN
LADO DEL ACOMPAÑANTE
COTE PASSAGER
FIGURE 5
FIGURA 5
FORWARD
DELANTERA
AVANT
1
