White Rodgers 1127 User manual

Operator: Save these instructions for future use!
FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFORE INSTALLING OR OPERATING THIS CONTROL COULD CAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.
INSTALLATION INSTRUCTIONS
TYPE 1127
HOT WATER CONTROL
Surface Type - S.P.D.T.
THESE CONTROLS MUST BE INSTALLED BY A QUALIFIED
INSTALLER.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical codes
and ordinances.
This control is a precision instrument, and should be handled
carefully.Rough handling or distorting components could cause
the control to malfunction.
This control has been accurately calibrated at the factory. Any
attempt to calibrate this control will void the White-Rodgers
warranty.
CAUTION
!
Do not use on circuits exceeding specified voltage.
Higher voltage will damage control and could cause
shock or fire hazard.
CAUTION
!
To prevent electrical shock and/or equipment damage,
disconnect electric power to system at main fuse or
circuit breaker box until installation is complete.
PRECAUTIONS
This control is designed for use on Hot Water Heating systems.
The highly sensitive Hydraulic-Action element is held snugly
in contact with the pipe or tank to provide quick response to
changes in water temperature.
Type 1127 has single-pole, double-throw switch action, offering
terminals that have open-on-rise switch action as well as close-
on-rise switch action. This control may be used as a high limit
control, low limit control, circulator control, or as a combination
low limit and circulator control.
DESCRIPTION
Index Page
Installation 2
Wiring Connections 2
Setting the Control 3
www.white-rodgers.com
www.emersonclimate.com
PART NO. 37-1209C
Replaces 37-1209B
1222

2
INSTALLATION
Pipe Insulation Should Cover Shield
Containing Element.
Convenient Installation – May be mounted
vertically, horizontally, or on an angle. Will
not affect operation of control.
WIRING
All wiring should be done according to local and national electrical codes.
This control has a single-pole, double-throw snap action switch.
The top left-hand terminal (red) is the common terminal.The top
right-hand terminal (blue) has open-on-rise switch action. The
bottom centre terminal (white) has close-on-rise switch action.
Refer to the wiring diagram supplied by the boiler or burner
manufacturer, or to the suggested circuits included with the
primary control. The information below shows the terminals to
use for the various applications.
Limit Control: When used as either a high limit control or as a
low limit control, use the open-on-rise terminals (red and blue).
Circulator Control: When used as a circulator control, use the
close-on-rise terminals (red and white).
Combination Low Limit and Circulator Control: For this
application, all 3 terminals are used. The wiring diagram below
shows a typical circuit for a hot water system having a boiler
with tankless domestic coil.
Diagram for Boiler with Tankless Domestic Coil
RB
W
W
1
4
2
3
B
R
X X
3-WIRE THERMOSTAT
(USE W-B FOR
2-WIRE THERMOSTAT)
TYPE 668 OIL
BURNER CONTROL
(LINE VOLTAGE)
IGNITION
TRANS.
BURNER
MOTOR
CIRCULATOR
MOTOR
HIGH
LIMIT
JUMPER
JUMPER
TYPE 1127
LOW-LIMIT
CIRCULATOR
CONTROL
N
LINE
HOT
X
XDiagram for
Gas-Fired System
24 VAC
GAS VALVE
HIGH
LIMIT
TRANS.
X
X
RED
WHITE
BLUE
COMMON
CLOSE ON RISE
OF TEMPERATURE
OPEN ON RISE
OF TEMPERATURE
If the boiler manufacturer recommends a control location, follow
such recommendations.If none is offered, the following informa-
tion gives suggested locations.
Ona domestic heatingsystem, surface mounted controlsmay
beattached to eitherahorizontalor a vertical riserapproximately
18 inches above the boiler.
On a unit heater application, they may be attached to the base
of the coil directly in the air path or on the return line.
Installation Rules:
1. Remove the insulation on the pipe or tank where the control
is to be mounted.
2. All rough spots, scale, rust, or paint should be removed with
a file or similar tool.
3. Mount the control to the pipe by means of the two clamps
provided. They should be pulled up snugly.
4. Replacethe insulation, entirely embedding the shieldwhich
is around the sensitive element of the control.

3
SETTING THE CONTROL
WIRING
CONTROLS WITH ADJUSTABLE DIFFERENTIAL
The left-hand indicator points to the temperature at which the
contacts open on high limit and low limit applications. On
circulator applications, the left-hand indicator points to the
temperature at which the circulator will start.
On combination low limit and circulator applications, the
left-hand indicator points to the temperature at which the low
limit stops the burner and permits the circulator to run.
1. Insert screwdriver in the centre slot and turn the dial until the
right hand indicator (B) points to the lowest temperature of
the cycle.
2. Turn the differential adjusting screw (C) until the left hand
indicator (D) points to the highest temperature of the cycle.
CONTROLS WITH FIXED DIFFERENTIAL
Thefixedindicator points tothe temperature at whichthe contacts
open on high limit and low limit applications. On circulator
applications, the fixed indicator points to the temperature at
which the circulator will start.
On combination low limit and circulator applications, the
fixed indicator points to the temperature at which the low limit
stops the burner and permits the circulator to run.
Insert screwdriver in center slot and turn the dial until the fixed
indicator(B)pointstothehighestdesiredtemperatureofthecycle.
The R-B contacts of the low-limit circulator control maintain
domestic hot water at the desired temperature year-round.
When the thermostat calls for heat, the burner starts. The cir-
culator also starts if the R-W contacts of the low-limit circulator
control are closed.
If excessive boiler temperature causes the high limit to open,
the circulator continues to run but the burner shuts down until
the high limit recloses.
Iflowboilertemperaturecausesthe R-W contactsofthelow-limit
circulator control to open, the burner stays on but the circulator
stops until the R-W contacts reclose.
When the thermostat is satisfied, the circulator stops.The burner
also shuts down if the R-B contacts of the low-limit circulator
control are open.

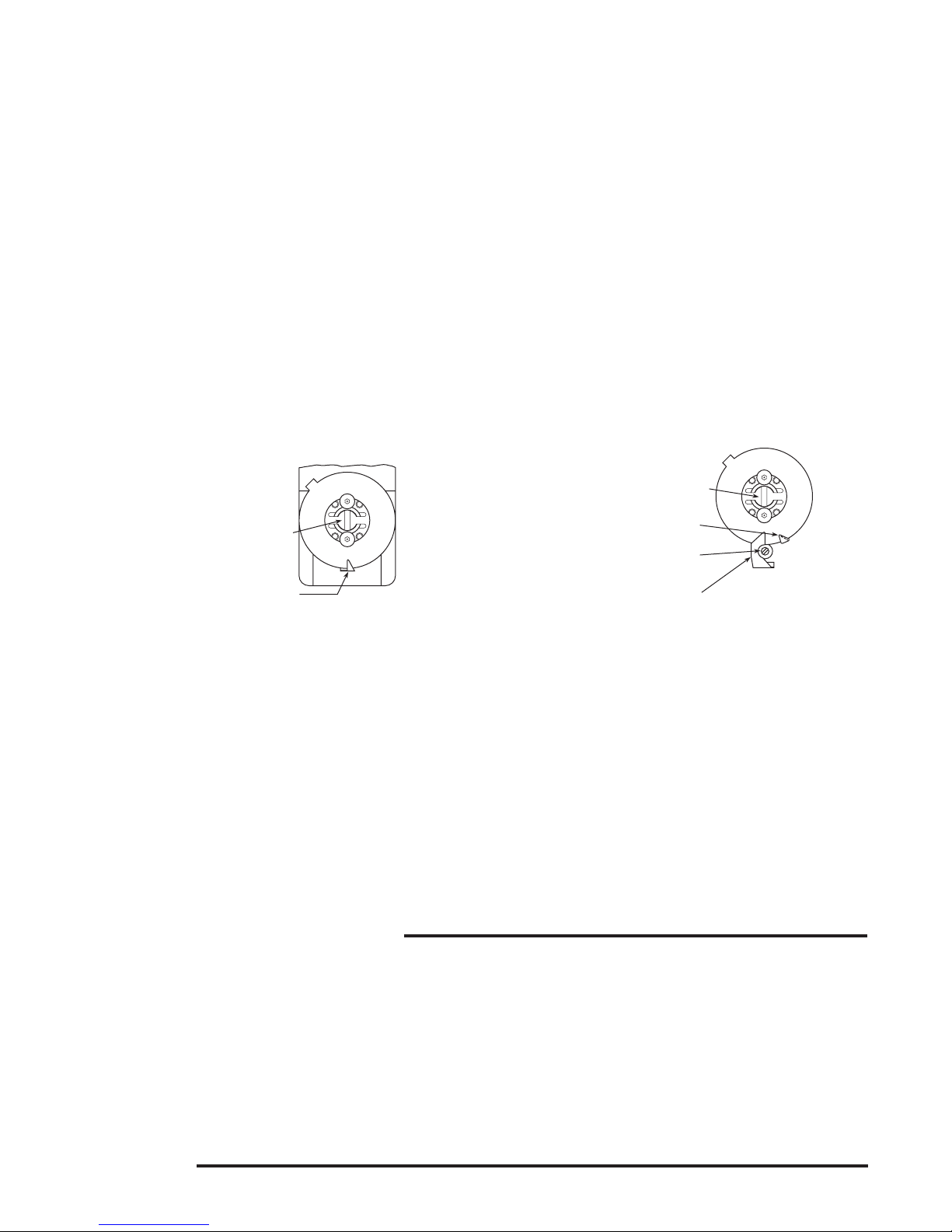

“B” FIXED INDICATOR
(CUT-IN POINT)
“C” DIFFERENTIAL
ADJUSTING SCREW
“D” MOVABLE INDICATOR
(CUT-OUT POINT)
“A” ADJUSTING
SLOT
“B” FIXED
INDICATOR
“A” ADJUSTING
SLOT

White-Rodgers is a business
of Emerson Electric Co.
The Emerson logo is a
trademark and service mark
of Emerson Electric Co.
www.white-rodgers.com
www.emersonclimate.com

White-Rodgers est une affaire
d’Emerson Electric Co.
Le logo d’Emerson est une marque
de commerce et une marque
de service d’Emerson Electric Co.
www.white-rodgers.com
www.emersonclimate.com

3
RÉGLAGE DE LA COMMANDE
COMMANDES À DIFFÉRENTIEL RÉGLABLE
L’indicateur du côté gauche indique la température à laquelle les
contacts seront ouverts lorsque la commande sert de limiteur
à maximum ou de limiteur à minimum. Lorsque la commande
sert de circulateur, l’indicateur du côté gauche indique la tem-
pérature de mise en marche du circulateur.
Lorsque la commande sert de circulateur avec limiteur à
minimum, l’indicateur du côté gauche indique la température
à laquelle le limiteur à minimum arrêtera le brûleur tout en per-
mettant au circulateur de fonctionner.
1. Introduire la pointe d’un tournevis dans la fente de réglage
(A).Tourner le cadran pour que l’indicateur du côté droit (B)
indique la température la plus basse du cycle.
2. Tourner la vis de réglage du différentiel (C) jusqu’à ce que
l’indicateur du côté gauche (D) indique la température la
plus élevée du cycle.
COMMANDES À DIFFÉRENTIEL FIXE
L’indicateur fixe indique la température à laquelle les contacts
seront ouverts lorsque la commande sert de limiteur à maxi-
mum ou de limiteur à minimum.Lorsque la commande sert de
circulateur, l’indicateur du côté gauche indique la température
de mise en marche du circulateur.
Lorsque la commande sert de circulateur avec limiteur à
minimum, l’indicateur du côté gauche indique la température
à laquelle le limiteur à minimum arrêtera le brûleur tout en per-
mettant au circulateur de fonctionner.
Introduire la pointe d’un tournevis dans la fente de réglage (A).
Tourner le cadran pour que la température maximale souhaitée
du cycle se trouve directement sous l’indicateur fixe (B).
Le circuit R-B du circulateur avec limiteur à minimum assure à
l’année longue le maintien au point de consigne souhaité de la
température de l’eau chaude domestique.
Lorsque le thermostat exécute un appel de chaleur, le brûleur
est mis en marche. Le circulateur est aussi mis en marche si le
circuit R-W du circulateur avec limiteur à minimum est fermé.
Si la température de la chaudière est trop élevée, entraînant
l’ouverture dulimiteuràmaximum,alorslecirculateur continuera
defonctionner,maislebrûleurs’arrêterajusqu’àcequele limiteur
à maximum soit à nouveau fermé.
Lorsque la température de la chaudière est trop basse, en-
traînant l’ouverture du circuit R-W du circulateur avec limiteur à
minimum, alors le brûleur reste en marche, mais le circulateur
s’arrête jusqu’à ce que le circuit R-W du circulateur avec limiteur
à minimum soit à nouveau fermé.
Unefoislethermostat satisfait,lecirculateurestarrêté.Lebrûleur
s’arrêtera aussi si le circuit R-B du circulateur avec limiteur à
minimum est aussi ouvert.
CÂBLAGE
C VIS DE RÉGLAGE
DU DIFFÉRENTIEL
D INDICATEUR MOBILE
(POINT DE DÉCLENCHEMENT)
A FENTE DE RÉGLAGE
B INDICATEUR FIXE
(POINT D’ENCLENCHEMENT)
B INDICATEUR FIXE
A FENTE DE RÉGLAGE

2
RB
W
W
1
4
2
3
B
R
X X
CIRCULATEUR AVEC
LIMITEUR À MINIMUM
TYPE1127
THERMOSTAT À 3 FILS
(UTILISER W-B AVEC UN
THERMOSTAT À 2 FILS )
COMMANDE DE BRÛLEUR
À MAZOUT TYPE 668
(TENSION RÉSEAU)
CAVALIER
TRANSFORMATEUR
D’ALLUMAGE
MOTEUR DE
BRÛLEUR
MOTEUR DE
CIRCULATEUR
LIMITEUR À
MAXIMUM
CAVALIER
ROUGE
BLANCHE
BLEUE
NEUTRE
FERMETURE SUR HAUSSE DE
TEMPÉRATURE
OUVERTURE SUR
HAUSSE DE
TEMPÉRATURE
CÂBLAGE
Tout le câblage doit être conforme aux codes et règlements locaux et nationaux qui régissent les installations électriques.
Le régulateur est doté d’un commutateur unipolaire bidirection-
nel à déclic. La borne située en haut, à gauche (rouge) est la
borne neutre. Celle qui se trouve en haut, à droite (bleue) ouvre
le circuit sur une hausse.La borne centrale inférieure (blanche)
ferme le circuit sur une hausse.
Se référer aux schémas de câblage fournis par le fabricant de
la chaudière ou du brûleur ou aux circuits de référence fournis
avec la commande principale. Les renseignements ci-dessous
précisent les bornes à utiliser selon l’application.
Limiteur:Pourutiliser la commande commelimiteuràmaximum
ou à minimum, se servir des bornes à ouverture sur hausse
(rouge et bleue).
Circulateur: Pour utiliser la commande comme circulateur, se
servir des bornes à fermeture sur hausse (rouge et blanche).
Commandecombinée,circulateur avec limiteur àminimum:
Pour une application de ce type, faire appel aux trois bornes.
Le schéma de câblage ci-dessous représente un circuit typique
pour un système de chauffage doté d’une chaudière à serpentin
domestique sans réservoir.
L’isolant du tuyau doit recouvrir l’écran qui contient
le capteur.
Installation pratique: La commande peut être montée à
la verticale, à l’horizontale ou sur un angle sans que son
fonctionnement en soit affecté.
Si un emplacement de la commande est recommandé par le
fabricant de la chaudière, alors veuillez vous y conformer. Si
aucun emplacement n’est suggéré, veuillez suivre les conseils
suivants.
Avec un système de chauffage domestique, la commande
de surface peut être installée sur une colonne montante verti-
cale ou horizontale, environ 45cm (18 pouces) au-dessus de
la chaudière.
Avec un aérotherme, la commande peut être fixée directement
dans le courant d’air à la base du serpentin ou sur la canalisa-
tion de retour.
Directives d’installation:
1. Retirer l’isolant de l’endroit où la commande doit être instal-
lée sur le tuyau ou le réservoir.
2. Enleveràl’aided’unlimeoud’unoutiléquivalentles rugosités,
les écailles, la rouille et la peinture.
3. Installer la commande sur le tuyau à l’aide des deux supports
fournis. Les fermer solidement.
4. Replacer l’isolant en prenant soin de recouvrir complète-
mentl’écranquisetrouveautourducapteurdela commande.
INSTALLATION
Schéma pour chaudière à serpentin
domestique sans réservoir
TRANSFORMATEUR
ROBINET À GAZ
DE 24V C.A.
LIMITEUR À
MAXIMUM
Schéma pour un
système à gaz
X
X

TYPE 1127
COMMANDE D’EAU CHAUDE
Unipolaire bidirectionnelle (SPDT), de surface
INSTRUCTIONS D’INSTALLATION
DESCRIPTION
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER
DES BLESSURES ET DES DOMMAGES MATÉRIELS.
Cette commande a été conçue pour servir avec un système de
chauffage à eau chaude.
L’élément très sensible à action hydraulique est tenu solidement
sur le tuyau ou le réservoir de façon à répondre rapidement aux
changements de la température de l’eau.
La commande type 1127 est dotée d’un commutateur unipolaire
bidirectionnel et de bornes assurant l’ouverture et la fermeture
surhausseducommutateur.Lacommandepeutservirdelimiteur
à minimum ou à maximum, de circulateur ou, en combinaison,
de limiteur avec circulateur.
PRÉCAUTIONS
LA PRÉSENTE COMMANDE DOIT ÊTRE INSTALLÉE PAR
UN TECHNICIEN QUALIFIÉ.
Ne dépassez pas les charges nominales.
Tout le câblage doit être conforme aux codes et règlements
locaux et nationaux qui régissent les installations électriques.
Cette commande est un instrument de précision qui doit être
manipulé avec soin. Elle peut se détraquer si elle est manipulée
de façon négligente ou si des composantes sont déformées.
La commande a été calibrée avec précision lors de la fabrica-
tion. Toute tentative de calibrer l’appareil annulera la garantie
de White-Rodgers.
Utilisateur: conservez ces instructions pour vous y référer au besoin!
www.white-rodgers.com
www.emersonclimate.com
PART NO. 37-1209C
Replaces 37-1209B
1222
Index Page
Installation 2
Wiring Connections 2
Setting the Control 3
AVERTISSEMENT
!
Afin de prévenir les chocs électriques et les dommages
matériels pendant l’installation, coupez l’alimentation
électrique au panneau de distribution principal.
ATTENTION
!
N’installez pas cet appareil sur des circuits qui dépas-
sent la tension nominale. Une tension trop élevée peut
endommager la commande et poser des risques de
chocs électriques et d’incendie.
