FAILURE TO READ AND FOLLOW ALL INSTRUCTIONS CAREFULLY
BEFORE INSTALLING OR OPERATING THIS CONTROL COULD CAUSE
PERSONAL INJURY AND/OR PROPERTY DAMAGE.
The White-Rodgers combination warm air limit and single
speed fan control combines into one compact case, a switch
which controls the fan or blower operation and also a switch
which acts as a safety limit control.
The fan switch is designed to control blower operation. It will
start the fan circulating warm air when the bonnet temperature
reaches the pre-determined temperature setting; stopping the
fan and when the bonnet temperature falls below the pre-
determined setting.
The warm air limit switch is designed to act as a safety switch
which automatically shuts off the burner when the furnace
temperature reaches a dangerously high point, regardless of
the cause.
Thelimitswitchofthesecontrolshasspecialcontactswhichare
suitable for use on low voltage and millivolt (thermocouple
generator type) circuits as well as line voltage equipment such
as gas valves, oil burner motors, etc.
Printed in U.S.A.
DESCRIPTION
THESE CONTROLS MUST BE INSTALLED BY A QUALIFIED
INSTALLER.
Do not exceed the specification ratings.
Allwiringmustconformtolocalandnationalelectricalcodesand
ordinances.
This control is a precision instrument, and should be handled
carefully.Roughhandlingordistortingcomponentscouldcause
the control to malfunction.
This control has been accurately calibrated at the factory. any
attempt to calibrate this control will void the White-Rodgers
warranty.
WARNING
Do not use on circuits exceeding specified volt-
age.Highervoltagewilldamagecontrolandcould
cause shock or fire hazard.
CAUTION
Toprevent electricalshock and/orequipment damage,
disconnect electric power to system at main fuse or
circuit breaker box until installation is complete.
PRECAUTIONS
If the furnace manufacturer has made provision for, or recom-
mendationsforlocationofthiscontrol,thenfollowthoseinstruc-
tions. If not, the following suggestions should be observed.
The temperature sensitive bulbs should be positioned in the
furnace bonnet so that they will be located in the area which is
subjected to the most rapid temperature changes.
Avoid locations where there may be dead air spots or stratifica-
tionaffectingfreeaircirculation.Corners,sharpturns,bafflesor
otherobstructionsusuallycausetheseconditions.Donotlocate
thecontrolelementswheretheair-flowfromthebonnetintoany
single duct will control its operation.
INSTALLATION
Operator: Save these instructions for future use!
PART NO. 37-0874C
Replaces 37-0874-1 & 37-9098
9549
TYPE 5A75
FAN & LIMIT CONTROL
INSTALLATION INSTRUCTIONS

2
INSTALLATION (CONT.)

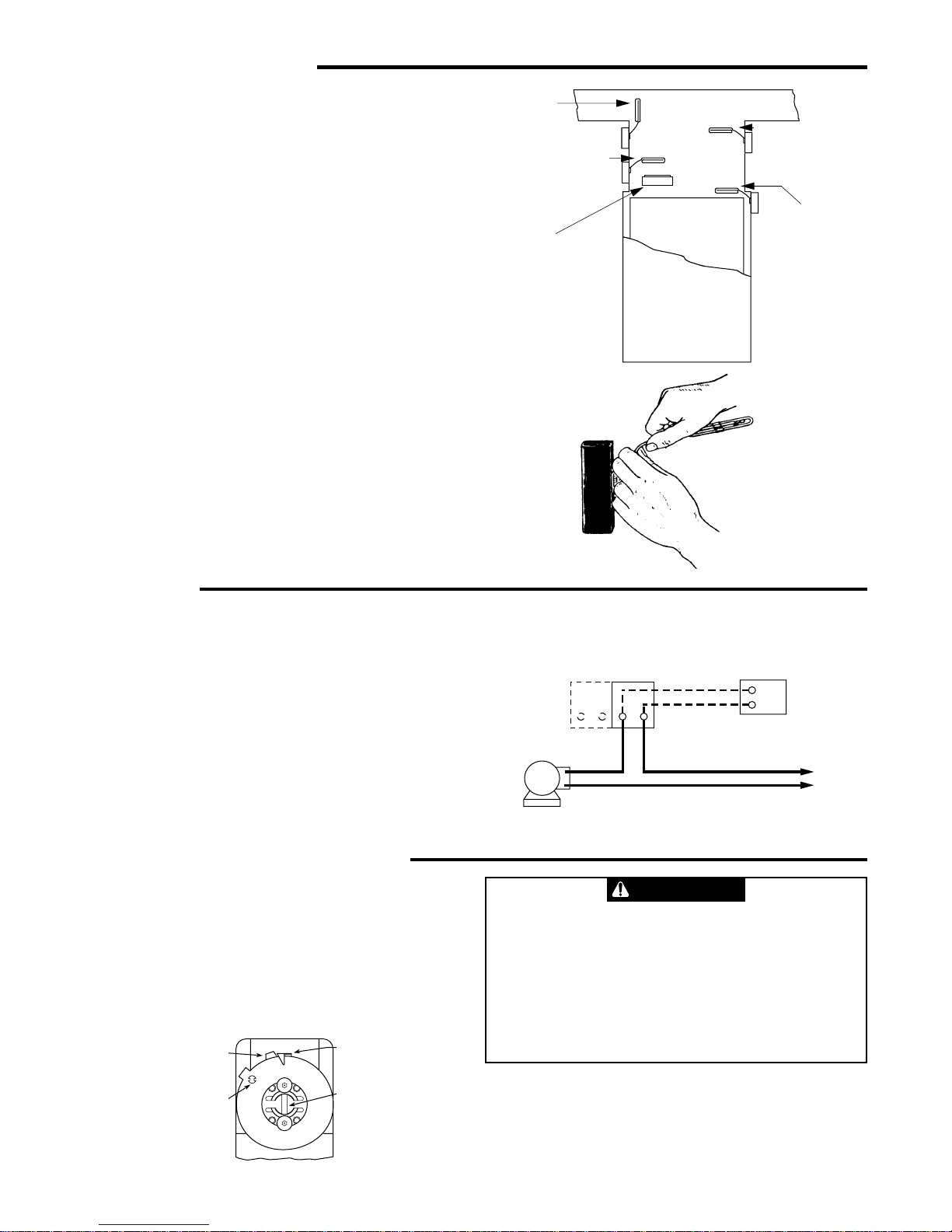

The elements should be bent so that they will not touch the
heated surface or be affected by reflected or radiated heat
unless such a position is determined by the furnace manu-
facturer.
Care must be used when bending the element to prevent
“kinking”it.Theelementshouldnot be bent with a radius of less
thanoneinchandallbendingshouldbedonebetweenthecoiled
partoftheelementandapointoneinchfromthediaphragmcup.
Theelementshould be shaped over thethumbsso that a round
bend is obtained.
On remote controls, the long capillary tubing between the
sensitive bulb and the switch mechanism should be led over a
path that will protect it from cuts, blows, wear due to vibration,
etc.
Use the paper template packed with the control to obtain the
mounting dimensions.
CAUTION
The limit control is a safety device. The manufacturer of
the furnace as well as testing agencies (U.L., AGA, CGA)
have made many tests on the furnace to determine the
proper dial setting.
The limit dial should never be set any higher than the
setting it had when the furnace was delivered. Do not
force the dial past any stop on the dial even though the
dial may be graduated beyond the stop.
1. Loosen stop screw (E) with enclosed wrench.
2. Set dial to original equipment manufacturer’s specification.
3. Withoutmoving thedial,movestoptab(F)against indicator.
4. Retighten stop screw (E).
SETTING THE CONTROL
LIMIT SWITCH WITH A FIXED DIFFERENTIAL
Theindicator(B)pointstothetemperatureatwhichthecontacts
open.
To set the control:
Useascrewdriverintheadjustingslot(A)onthefrontofthe
control to rotate dial until the desired temperature at which
the contacts will open is positioned directly under the
indicator (B).
“B” FIXED
INDICATOR
“A” ADJUSTING
SLOT
“E” STOP SCREW
“F” STOP TAB
If the furnace or burner manufacturer recommends a wiring
diagram, then follow such recommendations. If none are of-
fered, connect the fan side (right hand switch) as shown in the
diagram on this page.
Connect the limit side (left hand switch) according to wiring
diagrams packed with the primary control, gas valve, oil burner
control or stoker control.
ELEMENT
AFFECTED
BY AIR GOING
TO ONLY ONE DUCT
AIR FLOW OVER
ELEMENT AFFECTED
BU HUMIDIFIER
HUMIDIFIER
NORMALLY
GOOD ELEMENT
LOCATION
ELEMENT MAY BE
TOO CLOSE TO
SOURCE OF HEAT
UNLESS SUCH
POSITION IS
DETERMINED BY
FURNACE
MANUFACTURER
LIMIT FAN
REMOTE MANUAL SWITCH
FOR SUMMER FAN OPERATION
(IF USED)
FAN
MOTOR
TYPE
5A75
HOT
LINE
N
WIRING All wiring should be done in accordance with local and national electrical codes and ordinances.

3
SETTING THE CONTROL (CONT.)
FAN SWITCH WITH ADJUSTABLE DIFFERENTIAL
The movable indicator points to the temperature at which the
contacts close. The fixed indicator points to the temperature at
which the contacts open. The difference between these two
indicators is the differential.
To set the control:
1. Useascrewdriverintheadjustingslot(A)onthefrontofthe
control to turn the dial so that the fixed indicator (B) points
to the temperature at which the contacts will open.
2. Turn the differential adjusting screw (C) until the movable
indicator(D)pointstothetemperatureatwhichthecontacts
will close.
SUMMER OPERATION
For manual operation of the fan for air circulation during the
summer,aremote“on” and“off”switchmaybeused(seewiring
diagram).
The setting of the fan control dial should not be changed. Turn
the fan “on” and “off” with the remote switch.
“B” FIXED INDICATOR
(CUT-OUT POINT)
“C” DIFFERENTIAL
ADJUSTING SCREW
“D” MOVABLE INDICATOR
(CUT-IN POINT)
“A” ADJUSTING
SLOT

DIVISION WHITE-RODGERS CONTROLS
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], Télécopieur [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], Télécopieur [phone]
INSTRUCTIONS D’INSTALLATION
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER
DES BLESSURES ET DES DOMMAGES MATÉRIELS. DESCRIPTION
Le limiteur à air chaud avec commande de ventilateur à une
vitesseWhite-Rodgersréunitdansunseulboîtieruninterrupteur
qui commande un ventilateur et un commutateur qui sert de
limiteur de sécurité.
L’interrupteur est conçu pour commander la mise en marche
d’unventilateur.Il mettra en marcheleventilateurdecirculation
d’airchaudlorsquela température du capot aura atteint le point
deconsigneétabli.Ilarrêteraleventilateurlorsquelatempérature
du capot sera descendue sous ce point de consigne.
Lelimiteur àairchaudestconçupourservir decommutateurde
sécurité. Il arrête automatiquement le brûleur lorsque le
générateur atteint une température dangereusement élevée,
peu importe la cause.
Le limiteur de ces commandes est doté de bornes spéciales.
Elles permettent d’utiliser l’appareil avec des circuits à basse
tension et à millivolts (avec générateur à thermocouple) ainsi
qu’avec des équipements à la tension du réseau, comme des
robinets à gaz, des moteurs de brûleur à mazout, etc.
LA COMMANDE DOIT ÊTRE INSTALLÉE PAR UN TECHNI-
CIEN QUALIFIÉ.
Ne dépassez pas les charges nominales.
Tout le câblage doit être conforme aux codes et règlements
locaux et nationaux qui régissent les installations électriques.
Cette commande est un instrument de précision qui doit être
manipuléavecsoin.Ellepeutsedétraquersielleestmanipulée
de façon négligente ou si des composantes sont déformées.
Lacommandeaétécalibréeavecprécisionlorsdelafabrication.
Toute tentative de calibrer l’appareil annulera la garantie de
White-Rodgers.
PRÉCAUTIONS
ATTENTION
Afindeprévenirleschocsélectriquesetlesdommages
matériels pendant l’installation, coupez l’alimentation
électrique au panneau de distribution principal.
AVERTISSEMENT
N’installez pas cet appareil sur des circuits qui dépas-
sent la tension nominale. Une tension trop élevée peut
endommager la commande et poser des risques de
chocs électriques et d’incendie.
INSTALLATION
TYPE 5A75
LIMITEUR ET COMMANDE
DE VENTILATEUR
Silefabricantdugénérateurd’airchaudprévoitourecommande
un emplacement de la commande, alors se référer à ces
directives. Sinon, suivre les conseils suivants.
Placerlescapteursthermosensiblesdanslecapotdugénérateur,
où ils seront soumis aux variations les plus rapides de la
température.
Éviterlesemplacementsoùilpourraityavoirdel’airstagnantou
une stratification qui affecterait la libre circulation de l’air. Les
coins,lescourbesàpetitrayon,leschicanesetautresobstructions
sont habituellement la cause de telles situations. Ne pas placer
lescapteursdelacommandelàoùilsrisquentd’êtreaffectéspar
l’air qui circule du capot vers une seule canalisation.
Imprimé aux É.-U.A.
WHITE-RODGERS
Utilisateur : conservez ces instructions pour vous y référer au besoin !
PIÈCE No 37-0874C
Remplace 37-0874-1 & 37-9098
9551

2
INSTALLATION (suite)
Plier les capteurs de façon à assurer qu’ils ne touheront pas à
lasurfacechaufféeetqu’ilsneserontpasaffectésparlachaleur
réfléchie ou rayonnante sauf si une telle position est recom-
mandée par le fabricant du générateur d’air chaud.
Prendresoinenpliantlesélémentsdenepasles« bosser ».Ne
pas plier le capteur avec un rayon de moins de 2,5 cm (1 po.).
Le plier entre le serpentin et un point qui se trouve à 2,5 cm
(1 po.)del’obturateur.Plierlecapteursurlepouceafind’assurer
unecourbe bien ronde.
Danslecasdecommandesaveccapteuràdistance,acheminer
letubecapillairequirelielecapteuraucommutateurlelongd’un
trajetquileprotègedescoupures,descoups,del’usuredueaux
vibrations, etc.
Pourlesdimensionsdemontagedelacommande,seréférerau
gabarit de papier qui est fourni.
LE CAPTEUR EST
PEUT-ÊTRE TROP
PROCHE DE LA
SOURCE DE
CHALEUR, SAUF SI
UNE TELLE
POSITION EST
RECOMMANDÉE
PAR LE FABRICANT
DU GÉNÉRATEUR
CAPTEUR
AFFECTÉ PAR
L’AIR D’UNE SEULE
CANALISATION GÉNÉRALEMENT UN BON EMPLACEMENT
L’AIR QUI CIRCULE
AUTOUR DU CAPTEUR
EST AFFECTÉ PAR
L’HUMIDIFICATEUR
HUMIDIFICATEUR
CÂBLAGE
Tout le câblage doit être conforme aux codes et règlements locaux et nationaux qui régissent les installations électriques.
TYPE
5A75
LIMITEUR VENTILATEUR
INTERRUPTEUR À DISTANCE
MANUEL DE FONCTIONNEMENT
ESTIVAL DU VENTILATEUR
(SI UTILISÉ)
SOUS
TENSION
RÉSEAU
N
MOTEUR DE
VENTILATEUR
RÉGLAGE DE LA COMMANDE
LIMITEUR À DIFFÉRENTIEL FIXE
L’indicateur (B) donne la température à laquelle les contacts
seront ouverts.
Pour régler la commande :
Introduire la pointe d’un tournevis dans la fente de réglage
(A)quisetrouveàl’avantdelacommande.Tournerlecadran
pour que la température à laquelle les contacts devront être
ouverts se trouve directement sous l’indicateur (B).
ATTENTION
Lelimiteurestundispositifdesécurité.Lefabricantdu
générateur d’air chaud ainsi que les agences
d’homologation(UL,AGA,CGA)onteffectuéplusieurs
essais dans le but de déterminer le point de consigne
qui convient.
Ne jamais régler le cadran du limiteur à un point de
consignesupérieurauréglage d’originedugénérateur
d’airchaud.Nejamaisforcerlecadranplusloinqu’une
butée, même si les graduations continuent au-delà de
cette dernière.
1. Desserrer la vis de butée (E) à l’aide de la clé fournie.
2. Réglerlecadranselonlesrecommandationsdufabricantde
l’équipement.
3. En prenant soin de ne pas déplacer le cadran, accoter la
butée (F) contre l’indicateur.
4. Serrer à nouveau la vis de butée (E).
B INDICATEUR FIXE
A FENTE DE RÉGLAGE
Si le fabricant du générateur d’air chaud ou du brûleur recom-
mandeunschémadecâblage,alorss’yréférer.Sinon,raccorder
le commutateur de ventilateur (côté droit) de la façon indiquée
dans le schéma ci-contre.
Raccorder le limiteur (côté gauche) selon les schémas de
câblage fournis avec la commande principale, le robinet à gaz,
lacommandedebrûleuràmazoutoulacommandedechargeur
automatique.
F BUTÉE
E VIS DE BUTÉE

3
RÉGLAGE DE LA COMMANDE (suite)
COMMUTATEUR DE VENTILATEUR À DIFFÉRENTIEL
RÉGLABLE
L’indicateurmobiledonnelatempératureàlaquellelescontacts
serontfermés.L’indicateurfixedonnelatempératureà laquelle
les contacts seront ouverts. La différence entre les deux indi-
cateurs représente le différentiel.
Pour régler la commande :
1. Introduire la pointe d’un tournevis dans la fente de réglage
(A) qui se trouve à l’avant de la commande. Tourner le
cadran pour que l’indicateur fixe (B) indique la température
à laquelle les contacts devront être ouverts.
2. Tourner la vis de réglage du différentiel (C) jusqu’à ce que
l’indicateur mobile (D) indique la température à laquelle les
contacts devront être fermés.
B INDICATEUR FIXE
(POINT D’ENCLENCHEMENT)
C VIS DE RÉGLAGE
DU DIFFÉRENTIEL
D INDICATEUR MOBILE
(POINT DE DÉCLENCHEMENT)
A FENTE DE RÉGLAGE
FONCTIONNEMENT ESTIVAL
Pourmettreleventilateurenmarchemanuellementafindefaire
circuler l’air pendant l’été, un interrupteur à distance peut être
installé (voir le schéma de câblage).
Ne pas changer le point de consigne de la commande de
ventilateur.Mettreleventilateurenmarcheetàl’arrêtàl’aidede
l’interrupteur à distance.
