Printed in U.S.A.
PART NO. 37-2068B
Replaces 37-2068A & 37-9199
9545
Label all wires prior to disconnection when ser-
vicing controls. Wiring errors can cause im-
proper and dangerous operation.
Following installation or replacement, follow
appliance manufacturer’s recommended instal-
lationand/orserviceinstructionstoinsureproper
operation.
THESE CONTROLS MUST BE INSTALLED BY A
QUALIFIED INSTALLER.
Do not exceed the specification ratings.
All wiring must conform to local and national electrical
codes and ordinances.
This control is a precision instrument, and should be
handled carefully. Rough handling or distorting compo-
nents could cause the control to malfunction.
Thiscontrolhasbeenaccuratelycalibratedatthefactory.
Any attempt to calibrate this control will void the White-
Rodgers warranty.
CAUTION
FAILURETOREADANDFOLLOWALLINSTRUCTIONSCAREFULLYBEFORE
INSTALLING OR OPERATING THIS CONTROL COULD CAUSE PERSONAL
INJURY AND/OR PROPERTY DAMAGE.
11B18
HOT WATER CONTROL
Open on Rise, Well-Immersion
INSTALLATION INSTRUCTIONS
Thesecontrolsaredesignedforuse onhotwaterheating
installations. They have open-on-rise switch action and
are available with either fixed or adjustable differential.
Modelsareavailablewitheitherhorizontalorverticalwell.
Some of these models also have excess capillary stored
withintheenclosure,permittingthemtobeusedwithwells
having either a standard or extended shank.
Another model, ideal for replacement purposes, has a
slottedcaseandexcesscapillary stored within the enclo-
sure. This control can be used with either a standard or
extended shank well, on either horizontal or vertical well
installations. PRECAUTIONS
DESCRIPTION
Convertible controls have a Knockout Plate on back of
case (secured by Hex Nut on Horizontal models, and by
Knockout Plug on Vertical models). To convert from
Horizontal to Vertical:
1. Removecontrolcover.Thenremovebottomknockout.
2. Remove Hex Nut (inside control) from Well Mounting
Stem. (To loosen, hold Hex Nut inside while turning
Hex Nut on back of control counterclockwise.)
3. Pull Well Mounting Stem away from case and remove
Knockout Plate.
4. Swing capillary down through slot into bottom knock-
out.
5. Secure Knockout Plate to back of case by using
Knockout Plug provided in envelope.
6. Insert Well Mounting Stem into bottom knockout and
tighten Hex Nut (inside control) securely.
CONVERTIBLE CONTROLS
To prevent electrical shock and/or equipment
damage,disconnectelectricpowertosystem,at
mainfuseorcircuitbreakerbox,untilinstallation
is complete.
Shut off main gas to heating system until instal-
lation is complete.
CAUTION
Do not use on circuits exceeding specified
voltages. Higher voltages will damage control
and could cause shock or fire hazard.
WARNING
WHITE-RODGERS
Operator: Save these instructions for future use!
WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], FAX [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], FAX [phone]

2

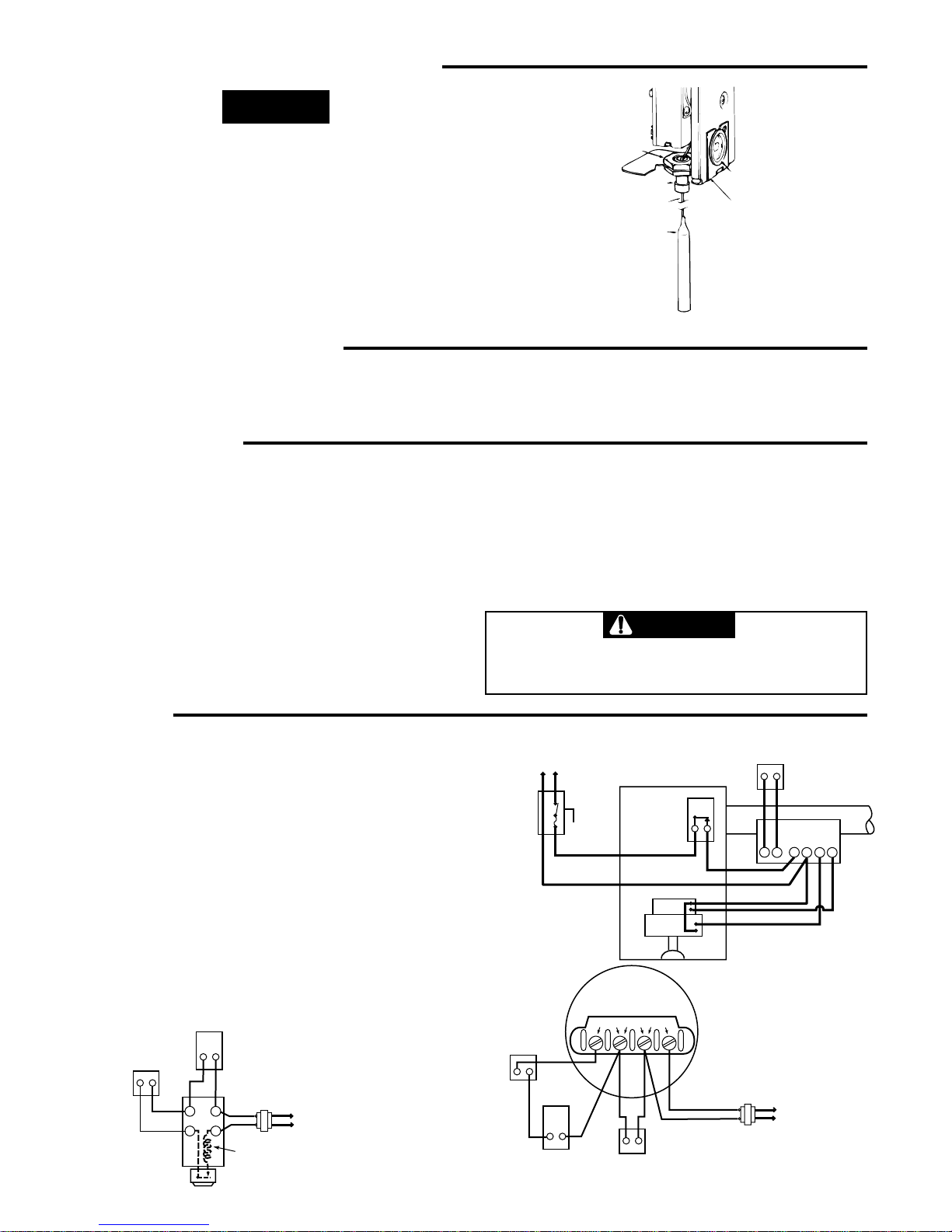

CONVERTIBLE CONTROLS CONT.
To convert from Vertical to Horizontal model, remove
Knockout Plug and Plate. Remove Hex Nut (inside con-
trol)andswingcapillaryupwardintobackknockout.Place
Knockout Plate beneath Hex Nut on back of control and
tighten Hex Nut (inside control). If bottom knockout is not
used for wiring, insert Knockout Plug.
NOTE
TRANSFORMER TO
LINE
THERMOSTAT
AUTOMATIC
PILOT
THERM PILOT TRANS
LIMIT
CONTROL
DIAPHRAGM
GAS VALVE
IF AUTOMATIC PILOT IS NOT USED,
CONNECT A JUMPER BETWEEN
THE PILOT TERMINALS
Used as high limit
control with
diaphragm gas valve
1 4
2 3
TH TR
AUX TRANSFORMER
TO
LINE
THERMOSTAT
HIGH
LIMIT
COIL
PLUG-IN
PILOT
SILENT KNIGHT
GAS VALVE
Used as high limit control
with Silent Knight gas
valve with plug-in pilot
THERMOSTAT
TRANS
LIMIT
CONTROL
FUSED
LINE
SWITCH
Used as high limit
control with
oil burner control
MOTOR
12
TT4
3
LINE
GND HOT
STACK
INTERMITTENT IGNITION
OIL BURNER CONTROL
Ifthe boilerorburner manufacturer recommendsawiring
diagram, then follow such recommendations.
If none is offered, these diagrams show suggested cir-
cuits.
All wiring should be done in accordance with local and national electrical codes and ordinances.
WIRING
EXTENDING CAPILLARY
Some controls have excess stored capillary which may be
extendedforusewithanextendedshankwell.Usereason-
able care when straightening and forming the capillary.
With the capillary fully extended, the bulb should slide all
the way to the end of the well.
INSTALLATION
Iftheboilermanufacturerrecommendsacontrollocation,
follow such recommendations. If none is offered, the
following information gives suggested locations.
When used for high limit service, the control should be
installed in the riser close to the boiler, or in a boiler
tappingthat isnearthetopor hottestsection oftheboiler.
Ifthe boilerisalsousedto heatdomestic hotwater,make
surethatthehighlimit controlis notlocatedinthesection
oftheboilerthatcontainstheheatexchangerorpipingfor
domestic hot water.
Whenused forlowlimit or operatorservice,the control
should be located near that section of the boiler that
contains the heat exchanger or piping for domestic hot
water.
Toremovethe well from the control, loosenthesetscrew
in the large nut, then slide the well off to expose the bulb.
Screwthewellintothepropertapping.Slidethebulbback
into the well, making sure that the bulb enters the well as
far as it will go and tighten the set screw.
Do not dent or bend the bulb as this will prevent
it from fitting into the well properly.
CAUTION
KNOCKOUT PLATE
BULB
CAPILLARY
MOUNTING STEM
HEX NUT
KNOCKOUT PLUG
Convertible Control converted to Vertical Model.

3
CONTROLS WITH ADJUSTABLE DIFFERENTIAL
Themovableindicatorpoints to the temperature at which
the contacts open. The fixed indicator points to the tem-
perature at which the contacts close. The difference
between these two indicators is the differential.
To set the control:
1. Useascrewdriverintheadjustingslot(A)onthefront
ofthecontroltoturnthedialsothatthefixedindicator
(B)pointstothetemperatureatwhichthecontactswill
close.
2. Turn the differential adjusting screw (C) until the
movable indicator (D) points to the temperature at
which the contacts will open.
CONTROLS WITH A FIXED DIFFERENTIAL
The indicator (B) points to the temperature at which the
contacts open.
To set the control:
Useascrewdriverintheadjustingslot(A)onthefront
of the control to rotate dial until the desired tempera-
ture at which the contacts will open is positioned
directly under the indicator (B).
CONTROLS WITH ADJUSTABLE STOPS
Setting stop higher than control being replaced
couldcausepersonalinjuryand/orpropertydam-
age.
1. Loosen stop screw (E) with enclosed wrench.
2. Setdial to original equipment manufacturer's specifi-
cation.
3. Without moving the dial, move stop tab (F) against
indicator.
4. Retighten stop screw (E).
SETTING THE CONTROL
“B” Fixed indicator
(cut-in point)
“C” Differential adjusting
screw
“D” Movable indicator
(cut-out point)
“A” Adjusting
slot “E” Stop screw
“F” Stop tab
ADJUSTABLE DIFFERENTIAL
“B” Fixed
indicator
“A” Adjusting
slot
“E” Stop screw
“F” Stop tab
FIXED DIFFERENTIAL
CAUTION

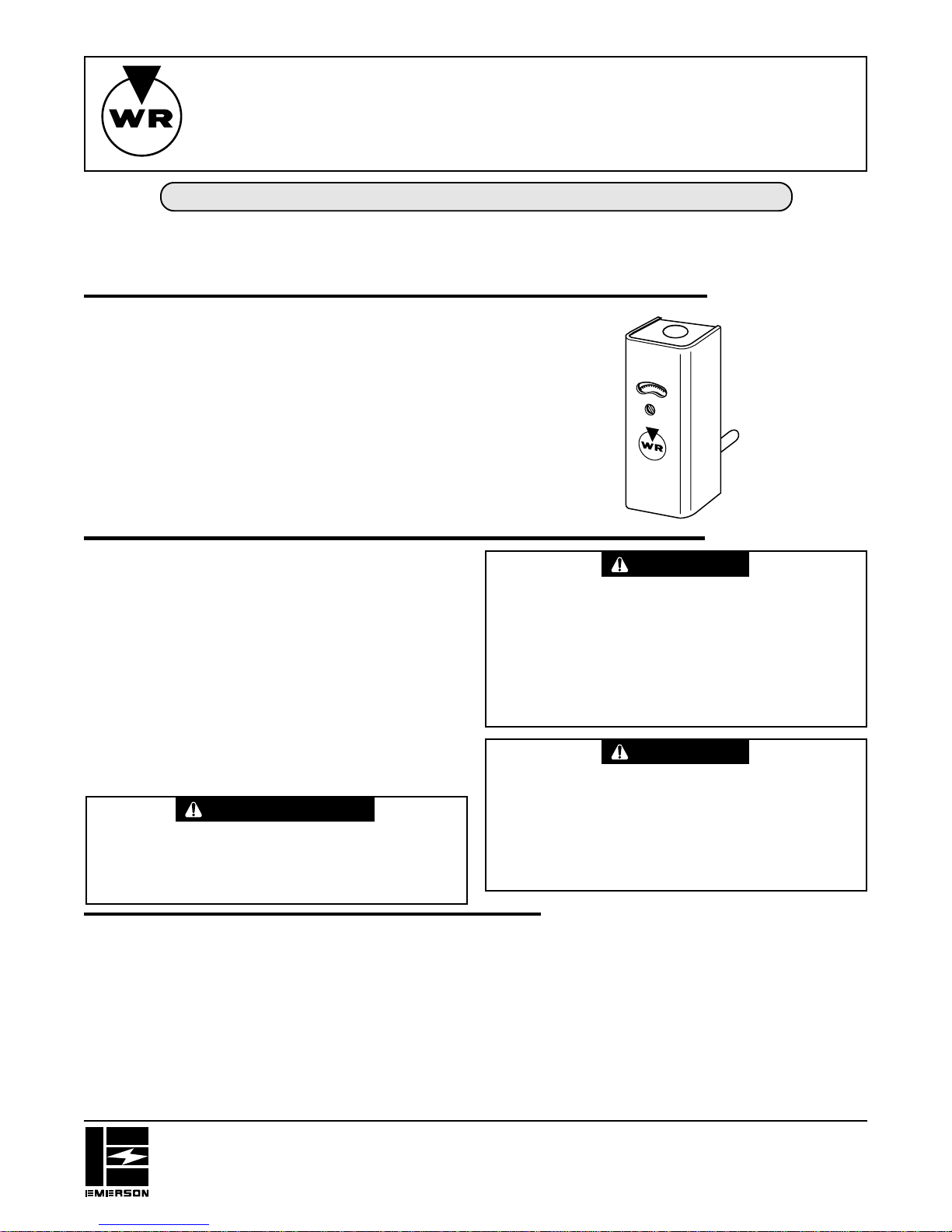

Imprimé aux É.-U.A.
11B18
COMMANDE D’EAU CHAUDE
Ouverture sur hausse, avec gaine
INSTALLATION INSTRUCTIONS
Cette commande a été conçue pour servir avec un
système de chauffage à eau chaude. Elle est dotée d’un
commutateur ouvert sur hausse. Le différentiel peut être
fixe ou réglable, selon le modèle.
Ils existe des modèles qui conviennent aux gaines
verticales et horizontales. Certains des modèles sont
aussi dotés dans le boîtier d’un surplus de capillaire qui
permet de les utiliser avec une gaine normale ou longue.
Un autre modèle, idéal comme remplacement, est doté
d’un boîtier à rainure et d’un surplus de capillaire. Il peut
ainsi servir avec une gaine normale ou longue montée
verticalement ou horizontalement.
DESCRIPTION
SI VOUS NE LISEZ PAS ATTENTIVEMENT CES INSTRUCTIONS AVANT
D’INSTALLER ET D’UTILISER LA COMMANDE, VOUS RISQUEZ DE CAUSER
DES BLESSURES ET DES DOMMAGES MATÉRIELS.
LA PRÉSENTE COMMANDE DOIT ÊTRE INSTALLÉE
PAR UN TECHNICIEN QUALIFIÉ.
Ne dépassez pas les charges nominales.
Toutlecâblagedoitêtreconformeauxcodesetrèglements
locaux et nationaux qui régissent les installations
électriques.
Cette commande est un instrument de précision qui doit
êtremanipuléavec soin. Elle peutsedétraquersi elle est
manipulée de façon négligente ou si des composantes
sont déformées.
La commande a été calibrée avec précision lors de la
fabrication.Toutetentativedecalibrerl’appareilannulera
la garantie de White-Rodgers.
AVERTISSEMENT
N’installez pas cet appareil sur des circuits qui
dépassent la tension nominale. Une tension trop
élevée peut endommager la commande et poser
des risques de chocs électriques et d’incendie.
PRÉCAUTIONS
ATTENTION
Prenezsoind’identifierlesfilsavantdedébrancher
ou de réviser la commande. Les erreurs de
raccordement peuvent entraîner un fonction-
nement incorrect ou dangereux de la commande.
Pour assurer le bon fonctionnement de la
commande après l’avoir installée, veuillez suivre
les directives d’installation ou de révision du
fabricant de l’équipement.
ATTENTION
Afin de prévenir les chocs électriques et les
dommages matériels pendant l’installation,
coupez l’alimentation électrique au panneau de
distribution principal.
Coupez le gaz qui alimente le système de
chauffagependanttouteladuréedel’installation.
Les commandes convertibles sont dotées à l’arrière
d’uneplaquedeconversion(tenueparunécrouhexagonal
sur les modèles horizontaux et par un bouchon de
conversion sur les modèles verticaux). Pour convertir la
commande de l’horizontale à la verticale :
1. Retirer le couvercle de la commande. Retirer ensuite
la plaque inférieure.
2. Retirerl’écrouhexagonal(àl’intérieurdelacommande)
de la tige de montage de la gaine. (Pour desserrer
l’écrou, le tenir tout en tournant à gauche l’écrou
hexagonal qui se trouve à l’arrière de la commande).
3. Dégager la tige de montage de la gaine et retirer la
plaque de conversion.
4. Glisser le capillaire dans la rainure jusqu’à la plaque
inférieure.
5. Fixerlaplaquedeconversionàl’arrièredelacommande
à l’aide du bouchon de conversion qui se trouve dans
l’enveloppe.
6. Introduire la tige de montage de la gaine dans la
plaqueinférieureetserrersolidementl’écrouhexagonal
(à l’intérieur de la commande).
COMMANDES CONVERTIBLES
WHITE-RODGERS
Utilisateur: conservez ces instructions pour vous y référer au besoin!
PIÈCE No 37-2068B
Remplace 37-2068A & 37-9199
9545
WHITE-RODGERS DIVISION
EMERSON ELECTRIC CO.
9797 REAVIS RD., ST. LOUIS, MO. 63123
[phone], FAX [phone]
9999 HWY. 48, MARKHAM, ONT. L3P 3J3
[phone], FAX [phone]

2

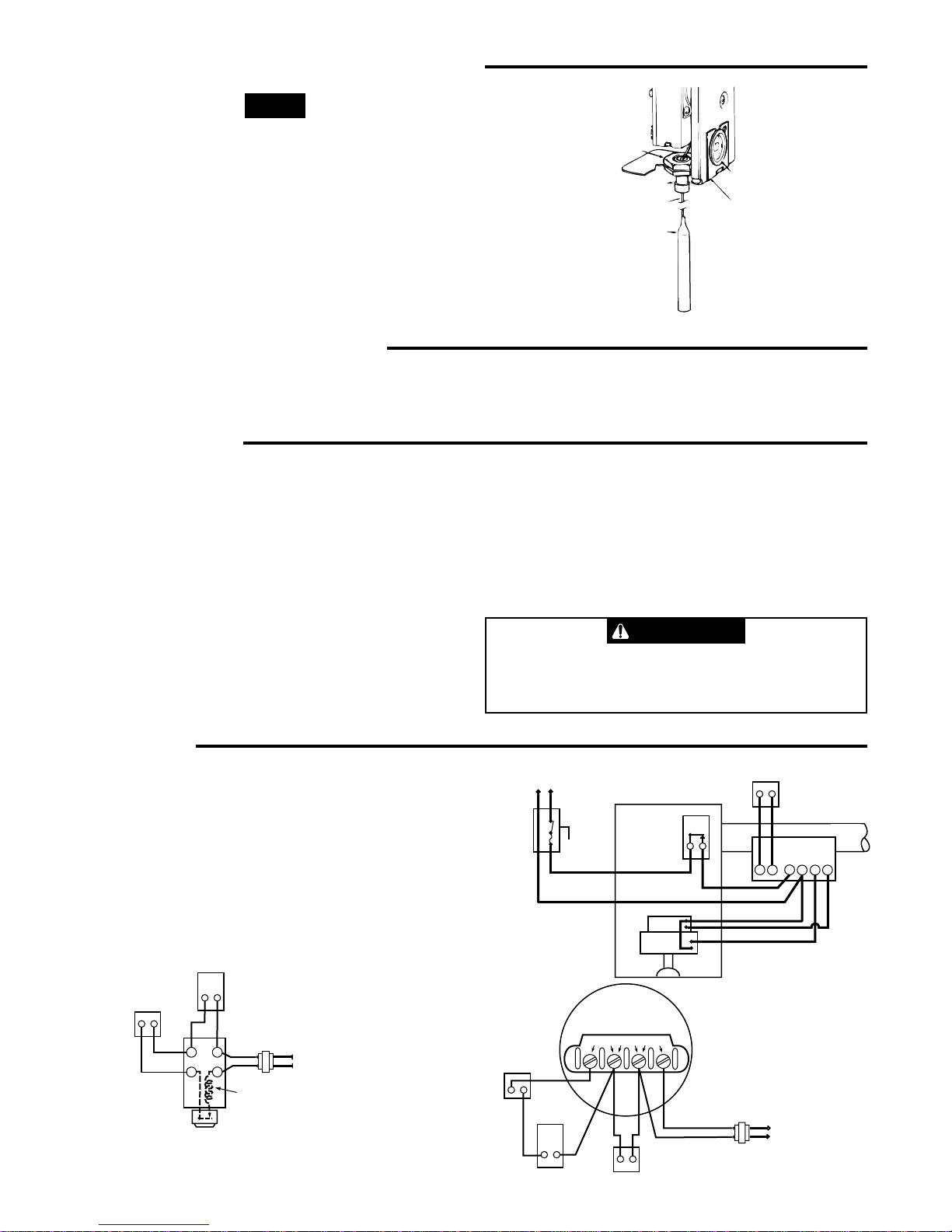

NOTE
Pourconvertirlacommandedelaverticaleàl’horizontale,
retirer d’abord le bouchon et la plaque de conversion.
Retirer l’écrou hexagonal (à l’intérieur de la commande)
et glisser le capillaire dans la rainure jusqu’à la plaque
arrière. Placer la plaque de conversion sous l’écrou
hexagonal à l’arrière de la commande et serrer l’écrou
hexagonal (à l’intérieur de la commande). Si l’ouverture
de la plaque inférieure ne sert pas au câblage,y poser le
bouchon de conversion.
EXTENSION DU CAPILLAIRE
Certaines commandes ont un surplus de capillaire qui
peut être allongé afin de servir avec une gaine allongée.
Procéder soigneusement pour redresser et former le
capillaire.
Unefoislecapillairecomplètementallong,lecapteurdoit
glisser jusqu’au fond de la gaine.
INSTALLATION
Siunemplacementdelacommandeestrecommandépar
lefabricantdelachaudière,alorsveuillezvousyconformer.
Si aucun emplacement n’est suggéré, veuillez suivre les
conseils suivants.
Lorsque la commande est utilisée comme limiteur à
maximum, elle doit être installée près de la chaudière,
surlacolonnemontante,oudansuneouverturetaraudée
quiestsituéedanslapartiesupérieureoudanslasection
lapluschaudede la chaudière. Si la chaudière sert aussi
pourl’eauchaudedomestique,s’assurerquelelimiteurà
maximumn’estpasinstallédanslapartiedelachaudière
oùsetrouventl’échangeurdechaleuroulescanalisations
d’eau chaude domestique.
Lorsque la commande sert de limiteur à minimum ou
d’actionneur, elle doit alors être installée dans la partie
delachaudièreoùsetrouventl’échangeurdechaleur ou
les canalisations d’eau chaude domestique.
Pourséparerlagainedelacommande,desserrerd’abord
la vis de réglage du gros écrou, puis glisser la gaine pour
exposer le capteur. Visser la gaine dans l’ouverture
taraudée qui convient. Réintroduire ensuite le capteur
danslagaineenprenantsoinqu’ilsoitbienaufond.Serrer
la vis de réglage.
ATTENTION
Ne pas plier ou bosser le capteur, car il serait
alorsimpossibledel’introduirecorrectementdans
la gaine.
Commande convertie en modèle vertical.
PLAQUE DE
CONVERSION
CAPTEUR
CAPILLAIRE
TIGE DE MONTAGE
ÉCROU HEXAGONAL
BOUCHON DE
CONVERSION
COMMANDES CONVERTIBLES (suite)
TRANSFORMER TO
LINE
THERMOSTAT
AUTOMATIC
PILOT
THERM PILOT TRANS
LIMIT
CONTROL
DIAPHRAGM
GAS VALVE
IF AUTOMATIC PILOT IS NOT USED,
CONNECT A JUMPER BETWEEN
THE PILOT TERMINALS
Used as high limit
control with
diaphragm gas valve
THERMOSTAT
TRANS
LIMIT
CONTROL
FUSED
LINE
SWITCH
Used as high limit
control with
oil burner control
MOTOR
12
TT4
3
LINE
GND HOT
STACK
INTERMITTENT IGNITION
OIL BURNER CONTROL
Toutlecâblagedoitêtreconformeauxcodesetrèglements
locaux et nationaux qui régissent les installations
électriques.
Silefabricantdelachaudièreoudubrûleurrecommande
un schéma de câblage, alors veuillez vous y référer.
Danslecascontraire,voiciquelquesschémasdecircuits
recommandés.
CÂBLAGE
1 4
2 3
TH TR
AUX TRANSFORMER
TO
LINE
THERMOSTAT
HIGH
LIMIT
COIL
PLUG-IN
PILOT
SILENT KNIGHT
GAS VALVE
Used as high limit control
with Silent Knight gas
valve with plug-in pilot
Utilisée comme limiteur à
maximum avec robinet à
gaz Silent Knight à
veilleuse enfichable
LIMITEUR À
MAXIMUM
TRANSFORMATEUR
THERMOSTAT
SECTEUR
ROBINET À GAZ
SILENT KNIGHT BOBINE
VEILLEUSE
ENFICHABLE
CHEMINÉE
COMMANDE DE BRÛLEUR À
MAZOUT À ALLUMAGE
INTERMITTENT
COMMUTATEUR
DE SECTEUR
À FUSIBLE
SOUS TENSION
NEUTRE
SECTEUR
MOTEUR
Utilisée comme
limiteur à maximum
avec commande de
brûleur à mazout
ROBINET À GAZ
À MEMBRANE
TRANSFORMATEUR
SECTEUR
LIMITEUR VEILLEUSE
AUTOMATIQUE
SI UNE VEILLEUSE AUTOMATIQUE N’EST PAS
UTILISÉE, RACCORDER LES DEUX BORNES DE
LA VEILLEUSE À L’AIDE D’UN CAVALIER.
Utilisée comme limiteur
à maximum avec robinet
à gaz à membrane
LIMITEUR

3
COMMANDES À DIFFÉRENTIEL RÉGLABLE
L’indicateur mobile donne la température à laquelle les
contactsserontouverts.L’indicateurfixedonnelatempé-
ratureàlaquellelescontactsserontfermés.Ladifférence
entre les deux indicateurs représente le différentiel.
Pour régler la commande :
1. Introduire la pointe d’un tournevis dans la fente de
réglage (A) qui se trouve à l’avant de la commande.
Tournerlecadranpourquel’indicateurfixe(B)indique
la température à laquelle les contacts devront être
fermés.
2. Tourner la vis de réglage du différentiel (C) jusqu’à ce
que l’indicateur mobile (D) indique la température à
laquelle les contacts devront être ouverts.
COMMANDES À DIFFÉRENTIEL FIXE
L’indicateur (B) donne la température à laquelle les
contacts seront ouverts.
Pour régler la commande :
Introduire la pointe d’un tournevis dans la fente de
réglage (A) qui se trouve à l’avant de la commande.
Tourner le cadran pour que la température à laquelle
lescontactsdevrontêtreouvertssetrouvedirectement
sous l’indicateur (B).
COMMANDES À BUTÉES RÉGLABLES
ATTENTION
Il y a un risque de blessures et de dommages
matériels si la butée est réglée à un point de
consigne plus élevé que celle de la commande
qui est remplacée.
1. Desserrer la vis de butée (E) à l’aide de la clé fournie.
2. Régler le cadran selon les recommandations du
fabricant de l’équipement.
3. Enprenantsoindenepasdéplacerlecadran,accoter
la butée (F) contre l’indicateur.
4. Serrer à nouveau la vis de butée (E).
RÉGLAGE DE LA COMMANDE
B INDICATEUR FIXE
(POINT D’ENCLENCHEMENT)
C VIS DE RÉGLAGE
DU DIFFÉRENTIEL
D INDICATEUR MOBILE
(POINT DE DÉCLENCHEMENT)
E VIS DE BUTÉE
F BUTÉE
DIFFÉRENTIEL RÉGLABLE
A FENTE DE
RÉGLAGE
B INDICATEUR FIXE
(POINT D’ENCLENCHEMENT)
DIFFÉRENTIEL FIXE
E VIS DE BUTÉE
F BUTÉE
A FENTE DE
RÉGLAGE
