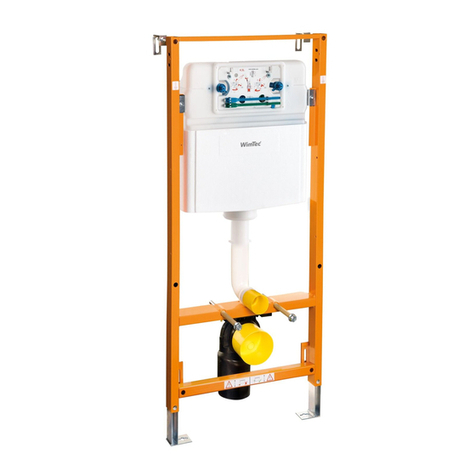

WimTec FIX Series User manual

Montageanleitung - WC Montageelemente
DE
FIX
Montageanleitung - WC Montageelemente
Installation Guide - WC assembly elements
EN

2 WimTec FIX
FIX
Montage | Installation

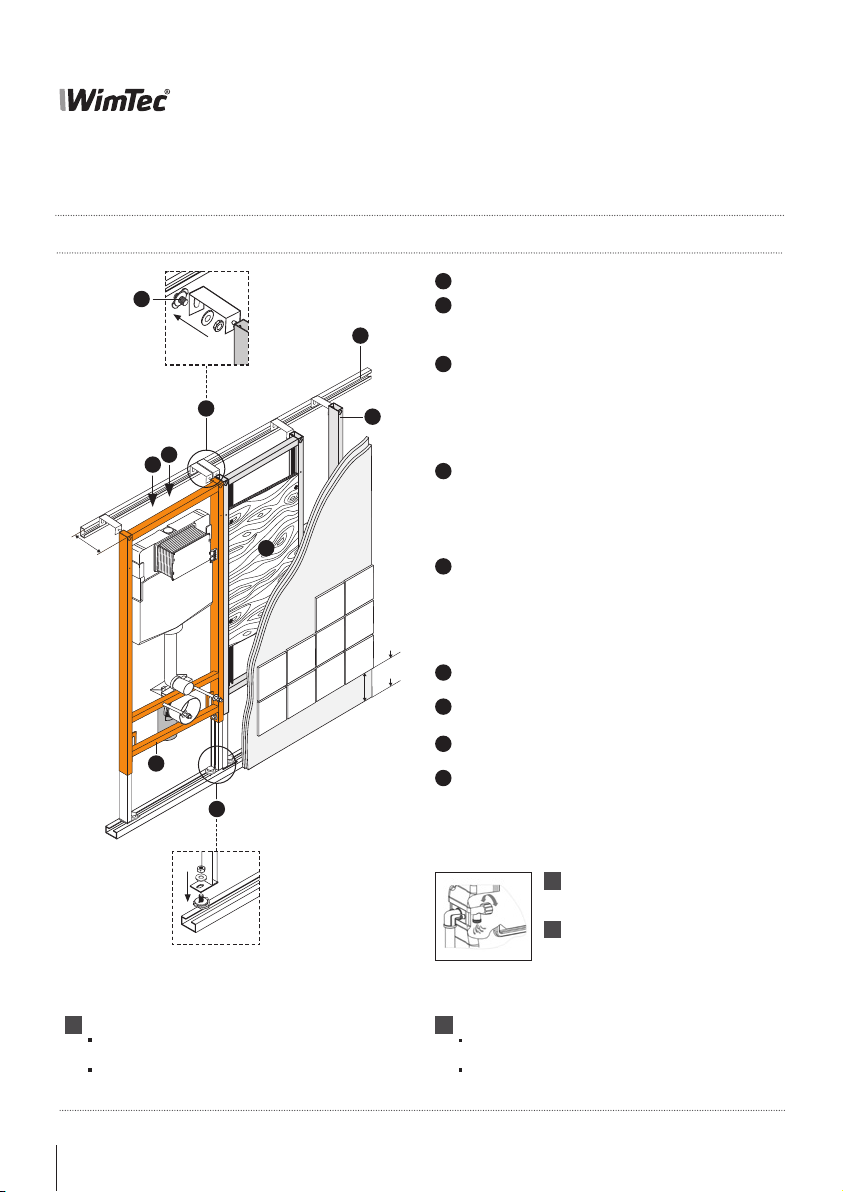

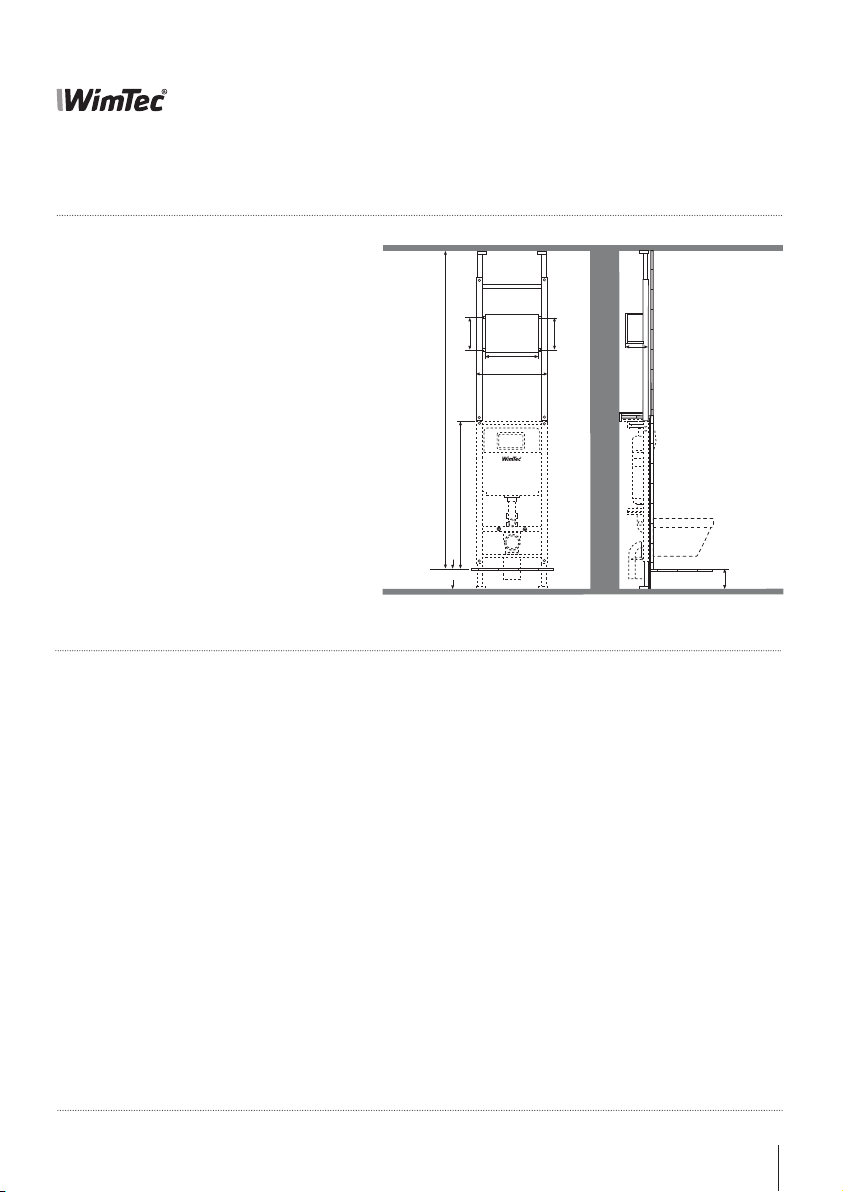

Montage in der Leichtbauwand | Installation in light construction walls
53030
0-25
OKFFB
OKFFB
30
min. 15,5
Wasser DN15 | Water DN15
12 V Anschluss
bei Verwendung von Netzbetriebener WC-Betätigungsplatte vorsehen
12 V connection
to be provided at use of electronic WC actuator plate
Zugkraftverbindung
Oberhalb des Elements ist bei doppelschaligen Wänden gemäß DIN 18183
bauseitig eine Aussteifung als Zugkraftverbindung einzubringen (Höhe min. 30
cm). Bei einschaligen Wänden ist diese nicht erforderlich.
Traction connection
At double-lightweight wall constructions, there have to be fixed above the ele-
ment a stiffening as tractive fource-connection (height at least 30 cm) accor-
ding to DIN 18183. At single-lightweight wall construction this is not necessary.
Befestigung an den Seiten
Aussteifungsprofil bündig mit dem Elementrahmen ausrichten und das Element
je Ständerseite mit M8 Schraube und 4 Selbstbohrschrauben verschrauben
(Abstand ca. 30 cm).
Fixing on the sides
Align stiffening profile flush with the element frame and screw the element on
each side with screw M8 and 4 self-cutting screws (distance approx. 30 cm).
Befestigung am Boden (U-Profil)
Die Langlöcher der Stellfüße durchzeichnen Löcher mit D=10 mm bohren und
Dübel einsetzen. Element mit Sechskantschrauben und U-Scheiben befestigen.
Fixing to floor (U-section)
Mark on the floor the shape of the elongated holes in the legs of the assembly
element. Drill 10 mm holes in the floor and insert plugs. Fix assembly element
with hexagonal bolts and U-washers to the floor.
Stütztraverse
in der Höhe an die Keramik anpassen. Unterkante der Keramik muss an der
Stütztraverse aufliegen! (siehe Seite 6)
Supporting traverse
Adapt to ceramics type in vertical direction. Ensure the ceramics lower edge is
supported by the traverse. (see page 6)
Einbau-Hinweise:
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige
Keramiktype bzw. Einbausituation anpassen.
Vorderkante des Montageelements muss unbedingt mit der Vorderkante
der Aussteifungsprofile bündig sein.
Montageelement im Bereich von keramischen Belägen mehrmalig
beplanken (lt. ÖNORM B 3415).
Beim Einbau in Leichtbauständerwände sind die technischen und
bauphysikalischen Datenblätter zu berücksichtigen.
Aussteifungsprofile ober dem Montageelement mit Gipskartonplatten
verbinden.
Installation tips:
Make sure to adjust any adjustable measurement to the type of ceramics
used and provide for the individual situation and construction.
Ensure, that front edge of assembly element is flush with front edge
of stiffening profiles.
Use several layers of plaster board as per applicable codes and regulations
before aplying ceramic tiles.
Adhere to any applicable technical data sheet and statical requirement
when installing assembly elements into lightweight wall constructions.
Connect stiffening profiles uprights above the assembly element with
plaster boards.
ii
ACHTUNG! Vorspülung durchführen.
Vor dem Anschluss des Füllventils ist unbedingt
eine Vorspülung durchzuführen.
ATTENTION! Perform preflushing.
Before connecting charging valve
a preflushing has to be made.
!
!
1
1
2
2
3
6
3
4
4
5
6
5

WimTec FIX 3
FIX
Montage | Installation

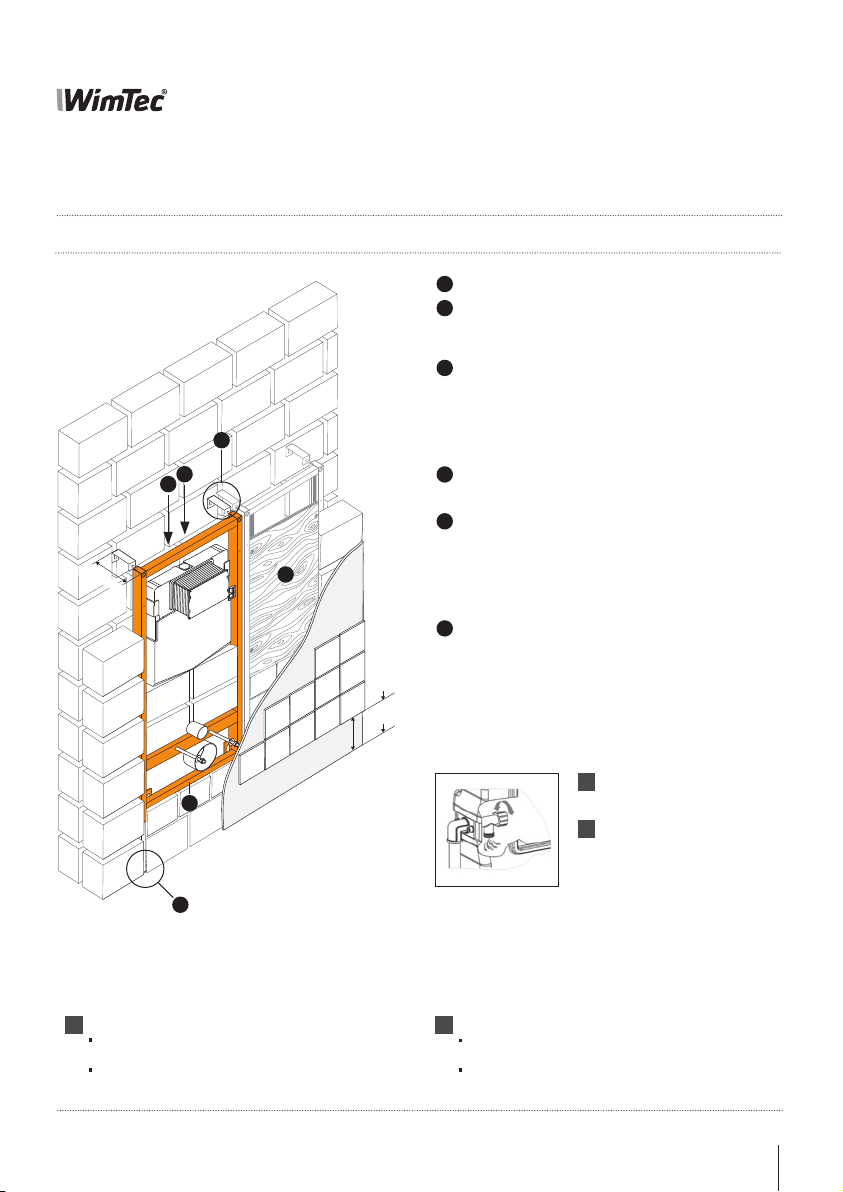

Ausmauerung | Brick-lining
Wasser DN15 | Water DN15
12 V Anschluss
bei Verwendung von Netzbetriebener WC-Betätigungsplatte vorsehen
12 V connection
to be provided at use of electronic WC actuator plate
Befestigung an der Wand
Den Wandabstand an der Einzelbefestigung auf gleiche Abstände ein-
stellen. Löcher mit D=10 mm bohren und Dübel einsetzen. Element mit
Sechskantschrauben und U-Scheiben befestigen.
Fixing to brick wall
Adjust mounting frame with fixing bolts parallel to wall. Drill 10 mm holes
and insert plugs. Fix mounting frame with hexagonal bolts and U-washers
to the wall.
Zubehör: Befestigungsplatte Art.Nr.: 101 881 für Stützgriffe.
Accessories: Installation board Art.No.101 881 for the installation
of prop handles.
Befestigung am Boden (U-Profil)
Die Langlöcher der Stellfüße durchzeichnen Löcher mit D=10 mm bohren
und Dübel einsetzen. Element mit Sechskantschrauben und U-Scheiben
befestigen..
Fixing to floor (U-section)
Mark on the floor the shape of the elongated holes in the legs of the
assembly element. Drill 10 mm holes in the floor and insert plugs. Fix
mounting frame with hexagonal bolts and U-washers to the floor.
Stütztraverse
in der Höhe an die Keramik anpassen. Unterkante der Keramik muss an der
Stütztraverse aufliegen! (siehe Seite 6)
Supporting traverse
Adapt to ceramics type in vertical direction. Ensure the ceramics lower edge
is supported by the traverse. (see page 6)
Installation tips:
Make sure to adjust any adjustable measurement to the type of ceramics
used and provide for the individual situation and construction.
After installation the assembly element shall be completely covered with
bricks in accordance with applicable codes and regulations.
Einbau-Hinweise:
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige
Keramiktype bzw. Einbausituation anpassen.
Die Ausmauerung des Elements muss vollflächig erfolgen.
Putzgitter verwenden.
i i
ACHTUNG! Vorspülung durchführen.
Vor dem Anschluss des Füllventils ist unbedingt
eine Vorspülung durchzuführen.
ATTENTION! Perform preflushing.
Before connecting charging valve
a preflushing has to be made.
!
!
1
2
3
3
6
4
4
6
5
5
12
min. 15,5
0-25
OKFFB
OKFFB

4 WimTec FIX
FIX
Montage | Installation
Vorwandmontage | Front-wall installation
Wasser DN15 | Water DN15
12 V Anschluss
bei Verwendung von Netzbetriebener WC-Betätigungsplatte vorsehen
12 V connection
to be provided at use of electronic WC actuator plate
Befestigung an der Wand
Montageschiene an Wand befestigen. Den Wandabstand an der Vorwand-
befestigung auf gleiche Abstände einstellen. Mit Schnellverschlussschraube
das Element in der Montageschiene befestigen.
Fixing to wall
Fix installation track to wall. Adjust distance to wall (max.19 cm) at the
front-wall-fixing-set to the same distances. Fix element with quick fastener
screw in installation track.
Befestigung am Boden (U-Profil)
Die Langlöcher der Stellfüße durchzeichnen Löcher mit D=10 mm bohren und
Dübel einsetzen. Element mit Sechskantschrauben und U-Scheiben befestigen.
Fixing to floor (U-section)
Mark on the floor the shape of the elongated holes in the legs of the assem-
bly element. Drill 10 mm holes in the floor and insert plugs. Fix assembly
element with hexagonal bolts and U-washers to the floor.
Stütztraverse
in der Höhe an die Keramik anpassen. Unterkante der Keramik muss an der
Stütztraverse aufliegen! (siehe Seite 6)
Supporting traverse
Adapt to ceramics type in vertical direction. Ensure the ceramics lower edge
is supported by the traverse. (see page 6)
Zubehör | Accessories:
Befestigungsplatte Art.Nr.: 101 881 für Stützgriffe..
Installation board Art.No.101 881 for the installation of prop handles.
Schnellverschlussschraube, VPE 50 Stk. - Art. Nr.: 102 604
Quick fastener screw, PU 50 pc. - Art. No.: 102 604
Montageschiene, 2 m - Art. Nr.: 102 581
Installation track, 2 m - Art. No.: 102 581
Stützelement - Art. Nr.: 102 635
Backing element - Art. No.: 102 635
1
2
3
4
5
6
6
7
7
9
8
9
12
3
8
4
5
Installation tips:
Make sure to adjust any adjustable measurement to the type of ceramics
used and provide for the individual situation and construction.
Use several layers of plaster board as per applicable codes and
regulations before applying ceramic tiles.
Einbau-Hinweise:
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige
Keramiktype bzw. Einbausituation anpassen.
Montageelement im Bereich von keramischen Belägen mehrmalig
beplanken (lt. ÖNORM B 3415).
i i
ACHTUNG! Vorspülung durchführen.
Vor dem Anschluss des Füllventils ist unbedingt
eine Vorspülung durchzuführen.
ATTENTION! Perform preflushing.
Before connecting charging valve
a preflushing has to be made.
!
!
0-25
OKFFB
OKFFB

WimTec FIX 5
FIX
Montage | Installation
5303030
Bautiefe
26 cm
Außenkante
Wasser DN15 je WC | Water DN15 per WC
12 V Anschluss
bei Verwendung von Netzbetriebener WC-Betätigungsplatte vorsehen
12 V connection
to be provided at use of electronic WC actuator plate
Befestigung an den Seiten
Aussteifungsprofil bündig mit dem Elementrahmen ausrichten und das
Element je Ständerseite und WC mit M8 Schraube und 4 Selbstbohrschrauben
verschrauben (Abstand ca. 30 cm).
Fixing on the sides
Align stiffening profile flush with the element frame and screw the element
for every WC on each side with screw M8 and 4 self-cutting screws (distance
approx. 30 cm).
Befestigung am Boden (U-Profil)
Die Langlöcher der Stellfüße durchzeichnen Löcher mit D=10 mm bohren
und Dübel einsetzen. Element mit Sechskantschrauben und U - Scheiben
befestigen.
Fixing to floor (U-section)
Mark on the floor the shape of the elongated holes in the legs of the assem-
bly element. Drill 10 mm holes in the floor and insert plugs. Fix mounting
frame with hexagonal bolts and U-washers to the floor.
Stütztraverse
in der Höhe an die Keramik anpassen. Unterkante der Keramik muss an der
Stütztraverse aufliegen! (siehe Seite 6)
Supporting traverse
Adapt to ceramics type in vertical direction. Ensure the ceramics lower edge
is supported by the traverse. (see page 6)
Aussteifungsprofil
stiffening profile
U-Profil
Zubehör | Accessories:
Befestigungsplatte Art.Nr.: 116 021 für Stützgriffe..
Installation board Art.No.116 021 for the installation of prop handles
5
7
ACHTUNG! Vorspülung durchführen.
Vor dem Anschluss des Füllventils ist unbedingt
eine Vorspülung durchzuführen.
ATTENTION! Perform preflushing.
Before connecting charging valve
a preflushing has to be made.
!
!
WC Doppelelement Leichbaumontage | Double WC element for installation in light construction walls
0-25
OKFFB
OKFFB
1
2
3
3
4
5
6
6
7
12
4
Installation tips:
Make sure to adjust any adjustable measurement to the type of ceramic
tiles used and provide for the individual situation and construction.
Anchor and planking have to be accomplished according to ÖNORM B 3415
respectively DIN 18181 and 18183-1.
Use several layers of plaster board as per applicable codes and regulations
before applying ceramic tiles.
Einbau-Hinweise:
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige
Keramiktype bzw. Einbausituation anpassen.
Befestigung als auch Beplankung muss laut ÖNORM B 3415 bzw.
DIN 18181 und 18183-1 ausgeführt werden.
Montageelement im Bereich von keramischen Belägen mehrmalig
beplanken (lt. ÖNORM B 3415).
i i

6 WimTec FIX
FIX
Montage Hinweise | Installation tips
Stütztraverse in der Höhe an die Keramik anpassen.
Unterkante der Keramik muss an der Stütztraverse aufliegen!
Adapt Supporting traverse to ceramics type in vertical direction.
Ensure the ceramics lower edge is supported by the traverse.
Stüzttraverse
Supporting traverse
Stüzttraverse
Supporting traverse
Doppelte Beplankung
Double planking
Einfache Beplankung
Single planking
Distanzscheiben verwenden
use distance washer
Montage Armaturenanschlusswinkel / Installation tap connecting angles
Anpassung Stütztraverse / Adjusting Supporting traverse
Installation tips:
Installation of fixing board in accordance with applicable codes and
regulations only by companies certified for this type of work.
Planning and installation of sanitary systems are to be based solely on
codes and regulations applicable at the site of installation.
Applicable noise protection codes and regulations must be adhered to.
Einbau-Hinweise:
Die Montage und Installation darf nur durch einen konzessionierten
Fachbetrieb erfolgen.
Bei der Planung und Errichtung von Sanitäranlagen sind die entsprechenden
örtlichen, nationalen und internationalen Normen und Vorschriften zu beach-
ten. Insbesondere: DIN 1988 und ÖNorm B 5410
Der Schallschutz wird erfüllt, sofern die Planung sowie die fachgerechte
Ausführung der gesamten Sanitärinstallation im Sinne der
DIN 4109 durchgeführt wird.

WimTec FIX 7
FIX

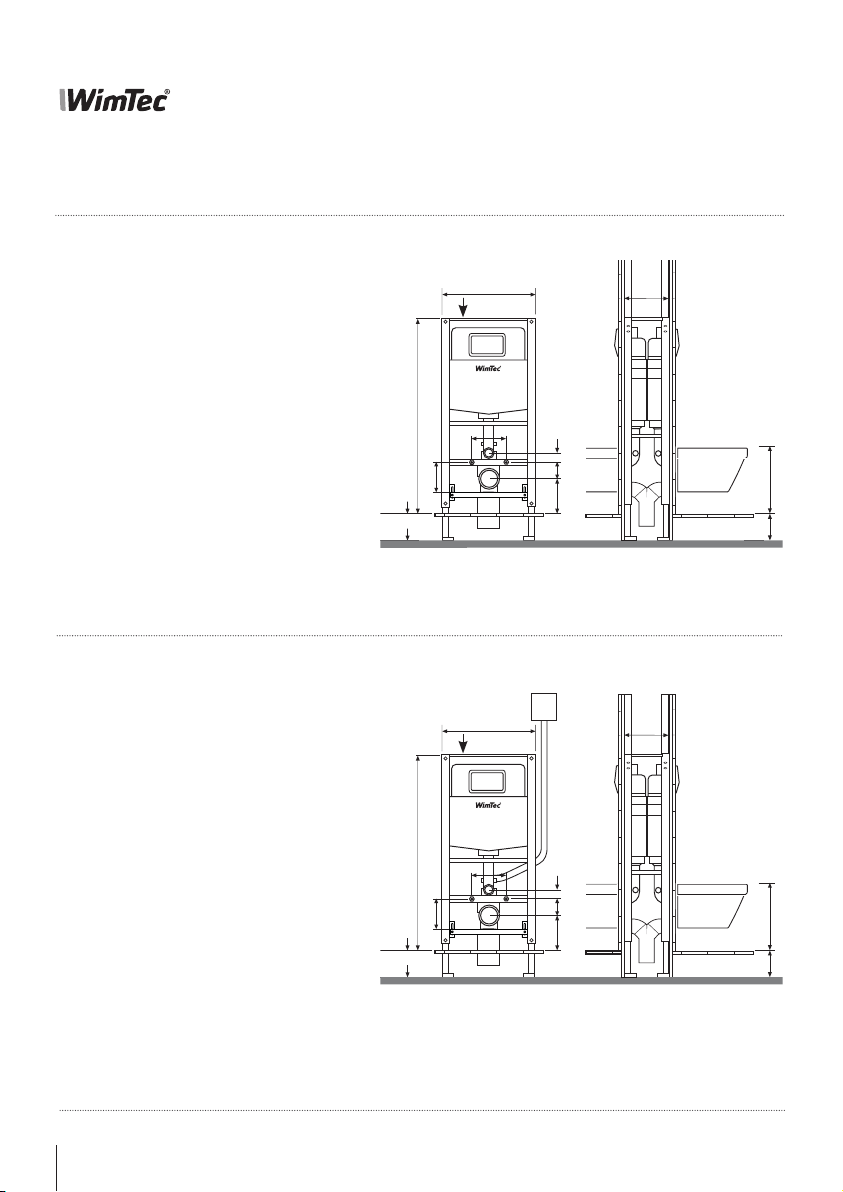

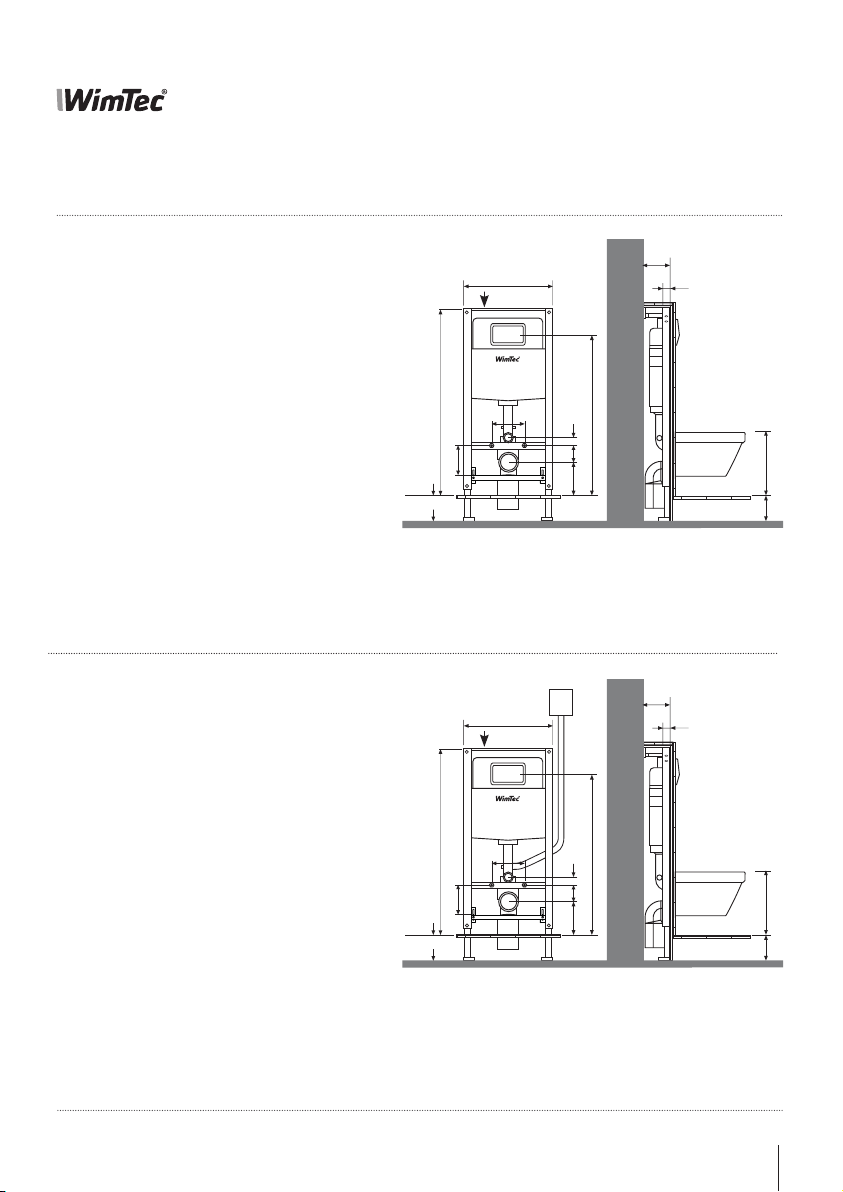

Abmessungen | Dimensions
WimTec FIX WC SLK
mit Geruchsabsaugung, Spülkasten WimTec SLK
Art.Nr. 103 076
WimTec FIX WC UP320
with odor suction, cistern Geberit UP320
Art.No. 102 055
WC Montageelement pulverbeschichtet in WimTec
orange, mit isoliertem 2-Mengen-UP-Spülkasten für
Betätigung von vorne. Für Massiv- und Trockenbau zur
Vor- und Inwandinstallation geeignet. Mit Geruchsab-
saugung über Spülrohr Ø=50 mm mit Anschluss DN 50.
Powder coated WC assembly element in WimTec oran-
ge with insulated 2 quantity cistern for front flushing.
Suitable for solid and dry-wall construction, pre-wall
and in-wall installation.
With odour extraction via flush pipe Ø=50 mm with DN
50 connection.
WimTec FIX WC SLK
Spülkasten WimTec SLK
Art.Nr. 102 918
WimTec FIX WC UP320
Cistern Geberit UP320
Art.No. 101 829
WC Montageelement pulverbeschichtet in WimTec
orange, mit isoliertem 2-Mengen-UP-Spülkasten für
Betätigung von vorne. Für Massiv- und Trockenbau
zur Vor- und Inwandinstallation geeignet.
Powder coated WC assembly element in WimTec
orange with insulated 2 quantity cistern for front
flushing. Suitable for solid and dry-wall construc-
tion, pre-wall and in-wall installation.
Achtung: Geruchsabsaugung wasserdicht anschließen bis OK Spülkasten!
Falls die Geruchsabsaugung nicht verwendet wird, muss der Lüfteranschluss
abgedichtet werden!
Attention: Connect odor suction waterproof up to upper edge of cistern. If
odor suction not in use, seal aerator supply.
Fußbodenaufbau
floor construction
Bautiefe | Construction depth: 15,5 - 19 cm
Bautiefe | Construction depth: 15,5 - 19 cm
15,5 - 19
15,5 - 19
4,5
4,5
18
18
OK-FFB
OK-FFB
OK-RFB
OK-RFB
51,5
51,5
DN 15
DN 15
0 -2 50 -2 5 4141
2222 1010 3,53,5
115115
15,5 - 2115,5 - 21
100 OKFFB - Mitte Betätigung 100 UEFFL - actuation center
100 OKFFB - Mitte Betätigung 100 UEFFL - actuation center
Fußbodenaufbau
floor construction

8 WimTec FIX
FIX
Abmessungen | Dimensions
WimTec FIX WC SLK - DUO
mit Geruchsabsaugung, Spülkasten WimTec SLK
Art.Nr. 122 237
WimTec FIX WC UP320 - DUO
with odor suction, cistern Geberit UP320
Art.No. 122 244
WC-Doppel Montageelement mit isoliertem
2-Mengen-UP-Spülkasten für Betätigung von vorne.
Für Massiv- und Trockenbau zur Inwandinstallation
geeignet, Bautiefe 260 mm.
Mit Geruchsabsaugung über Spülrohr Ø=50 mm mit
Anschluss DN 50.
Double-WC assembly element with insulated 2
quantity cistern for front flushing. Suitable for solid
and dry-wall construction, in-wall installation with a
depth of up to 260 mm.
With odour extraction via flush pipe Ø=50 mm with
DN 50 connection.
WimTec FIX WC SLK - DUO
Spülkasten WimTec SLK
Art.Nr. 103 656
WimTec FIX WC UP320 - DUO
Cistern Geberit UP320
Art.No. 102 574
WC-Doppel Montageelement mit isoliertem
2-Mengen-UP-Spülkasten für Betätigung von vorne.
Für Massiv- und Trockenbau zur Inwandinstallation
geeignet, Bautiefe 260 mm.
Double-WC assembly element with insulated 2
quantity cisternfor front flushing. Suitable for solid
and dry-wall construction,in-wall installation with a
depth of up to 260 mm.
Construction depth: 26 cm (from 27 cm to 38 cm by request)
Construction depth: 26 cm (from 27 cm to 38 cm by request)
Bautiefe: 26 cm (Bautiefen von 27 cm bis 38 cm auf Anfrage möglich)
Bautiefe: 26 cm (Bautiefen von 27 cm bis 38 cm auf Anfrage möglich)
26
26
18
18
OK-FFB
OK-FFB
OK-RFB
OK-RFB
51,5
51,5
DN 15
DN 15
0 -250 -25 4141
2222 1010 3,53,5
115115
15,5 - 2115,5 - 21
Fußbodenaufbau
floor construction
Fußbodenaufbau
floor construction

WimTec FIX 9
FIX
Abmessungen | Dimensions
WimTec FIX DV - Bidet
Art.Nr. 101 874
Bidet Montageelement geeignet für Massiv- und
Trockenbau zur Vor- und Inwandinstallation.
Bidet assembly element suitable for solid and dry-
wall construction,pre-wall and in-wall installation.
OK-FFB
OK-RFB
30,5/15,3/10/8
7,5 - 19
4,5
18
51,5
0 -25
29 - 36
10 - 13
115
Bautiefen: Vorwand 7,5 bis 19 cm; Trockenbau min. 7,55 cm
Construction depth: pre-wall 7,5 to 19 cm; dry-wall min. 7,55 cm
WimTec FIX WC UP200
mit Betätigung von vorne/oben
Art.Nr. 104 486
WimTec FIX WC UP200
with front/top actuation
Art.Nr. 104 486
WC Montageelement pulverbeschichtet in WimTec
orange, mit isoliertem 2-Mengen-UP-Spülkasten für
Betätigung von oben/vorne. Für Massiv- und Trockenbau
zur Vor- und Inwandinstallation geeignet.
WC powder coated assembly elements in WimTec
orange with insulated 2 quantity cistern for front/above
flushing. Suitable for solid and dry-wall construction,
pre-wall and in-wall installation.
21
15,5 - 21
Bautiefe | Construction depth: 15,5 - 19 cm
15,5 - 19
4,5
OK-FFB
OK-RFB
51,5
DN 15
0 -25 41
22 10 3,5
82
18
Fußbodenaufbau
floor construction
Fußbodenaufbau
floor construction

10 WimTec FIX
FIX
Abmessungen | Dimensions
WimTec FIX WC SLK - Toto Washlet SG
Art.Nr. 123 845
WimTec FIX WC SLK GA - Toto Washlet SG
mit Geruchsabsaugung | with odor suction
Art.Nr. 123 838
WC Montageelement, pulverbeschichtet in WimTec
orange, mit isoliertem 2-Mengen-UP-Spülkasten
WimTec SLK für Betätigung von vorne. Zum Anschluss
für TOTO Washlet SG Dusch-WC mit verdeckten
Anschlüssen. Wahlweise mit Geruchsabsaugung über
Spülrohr Ø 50 mm mit Anschluss DN 50. Für Massiv-
und Trockenbau zur Vor- und Inwandinstallation
geeignet.
Powder coated WC assembly element in WimTec oran-
ge with insulated 2 quantity cistern for front flushing
and connection with TOTO Washlet SG shower WC. Sui-
table for solid and dry-wall construction, pre-wall and
in-wall installation. Optionally available with odour
extraction via flush pipe with connection DN 50.
Bautiefe | Construction depth: 15,5 - 19 cm
15,5 - 19
4,5
OK-FFB
OK-RFB
51,5
8
DN 15
0 -25 41
22
14,5
10
6
3,5
115
20
100 OKFFB - Mitte Betätigung 100 UEFFL - actuation center
WimTec FIX WC SLK - SensoWash C
Art.Nr. 119 299
WimTec FIX WC SLK GA - SensoWash C
mit Geruchsabsaugung | with odor suction
Art.Nr. 119 688
WC Montageelement pulverbeschichtet in WimTec
orange, mit isoliertem 2-Mengen-UP-Spülkasten
WimTec SLK für Betätigung von vorne. Zum Anschluss
für Duravit SensoWash C Dusch-WC mit verdeckten
Anschlüssen. Wahlweise mit Geruchsabsaugung über
Spülrohr Ø 50 mm mit Anschluss DN 50. Für Massiv-
und Trockenbau zur Vor- und Inwandinstallation
geeignet.
Powder coated WC assembly element in WimTec oran-
ge with insulated 2 quantity cistern for front flushing
and connection with Duravit SensoWash C shower WC.
Suitable for solid and dry-wall construction, pre-wall
and in-wall installation.Optionally available with odour
extraction via flush pipe with connection DN 50.
Bautiefe: 15,5 - 19 cm
15,5 - 19
4,5
18
OK-FFB
OK-RFB
51,5
DN 15
0 -25 41
22 10 3,5
115
15,5 - 21
100 OKFFB - Mitte Betätigung 100 UEFFL - actuation center
Fußbodenaufbau
floor construction
Fußbodenaufbau
floor construction

WimTec FIX 11
FIX
Abmessungen | Dimensions
107 746 WimTec FIX DV Vario
Montageelement, pulverbeschichtet in
WimTec orange mit feuchtigkeitsbeständiger
Schichtholzplatte zB für die Montage von Lüftern.
Für Massiv- und Trockenbau zur Vor- und Inwand-
installation geeignet.
Mounting element with laminated wood fixing
plate f.ex. for the assembling of ventilator.
Suitable for light construction, front-wall
installation, front-wall bar installation and
brick lining.
OK-FFB
OK-RFB
Bautiefe | Construction depth: min. 12 - 19 cm
39
51,5
30
12 - 19
tiefenverstellbar
verstellbar in Höheund Tiefe
heigth and depth adjustable
115
250 - 270
0-25 Fußbodenaufbau | floor construction

WimTec Sanitärprodukte GmbH
Freidegg 50, 3325 Ferschnitz, AUSTRIA
T [phone] F [phone] - 500
[email protected] | www.wimtec.com
Auflage: 16 01 2015 Art.Nr. 902945
