WimTec SMART HyPlus User manual

SMART HyPlus
DE Montage- und Bedienungsanleitung
Assembly and operating instructions
EN
Montage- und Bedienungsanleitung
Assembly and operating instructions

2 Waschtischarmatur WimTec SMART HyPlus
DE
SMART HyPlus
Gratulation zum Kauf Ihrer Waschtischarmatur WimTec SMART
in HyPlus Ausführung.
Damit Sie jahrelang Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
WimTec SMART HDM:
Art.Nr. 122 473, 122 480
WimTec SMART HDK:
Art.Nr. 122 459, 122 466
Lieferumfang:
Armaturengehäuse mit Elektronikmodul, 230 V Netzteil oder
Batteriemodul inkl. 9 V Batterie, Magnetventil, Anschlussschläuche,
Schmutzsiebaufsätze für Eckventil, Befestigungsmaterial und Rück-
flussverhinderer bei Mischwasserausführung.
Wichtige Installationshinweise:
Die Montage und Installation darf nur durch einen konzessionierten
Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E 8001 sowie VDE 0100
Teil 701 erfolgen. Bei der Planung und Errichtung von Sanitäranla-
gen sind die entsprechenden örtlichen, nationalen und internatio-
nalen Normen und Vorschriften zu beachten! Netzteil 230 V / 12 V
nicht in Schutzbereichen anbringen.
Wartung der Rückflussverhinderer gemäß EN 806-5.
Allgemeine Hinweise
Es gelten die „Allgemeinen
Installationsbedingungen“
unter www.wimtec.com.
!

Waschtischarmatur WimTec SMART HyPlus 3
DE
SMART HyPlus
Inhalt
Seite
Technische Daten .........................................................................4
Legende .........................................................................................5
Maße ..........................................................................................5
Elektronikmodul .........................................................................5
Funktionseinstellung ...................................................................6
Einstellregler ..............................................................................6
DIP-Schalter ...............................................................................6
Montage .........................................................................................7
Funktion .........................................................................................8
Funktions-Beschreibung .............................................................8
Reichweite .................................................................................8
Reinigungsstopp ........................................................................9
Dauerlauf ................................................................................ 10
Intelligente Freispül-Automatik ............................................. 11
Spülstoppzeit .......................................................................... 12
Nachlaufzeit ............................................................................ 12
Visualisierung der Mindestspüldauer .................................... 13
LED-Signale ................................................................................. 14
Ersatzteile ................................................................................... 15

4 Waschtischarmatur WimTec SMART HyPlus
DE
SMART HyPlus
WimTec SMART - HyPlus 9 V:
Batterie: 9 V Alkali 6LR22 oder 6LF22 (Lieferumfang) optional 6 V Lithium CR-P2
Batterielebensdauer: 9 V Alkali – ca. 100.000 Auslösungen (max. 2 Jahre)
6 V Lithium – ca. 200.000 Auslösungen (max. 4 Jahre)
WimTec SMART - HyPlus 230 V:
Betriebsspannung: 230 V 50 Hz
Leistungsaufnahme: max. 0,2 W
HyPlus Produktausführung:
Spülstoppzeit: 1 min oder 10 min einstellbar
Intelligente
Freispül-Automatik: aktivierbar / deaktivierbar,
Spülintervall: nach 0,5 h bis 24 h,
Mindestspüldauer: 10 s bis 180 s im eingestellten Spülintervall,
max. Spülleistung bei Nichtbenutzung: 864 l/Tag
Strahlregler: laminar (ohne Luftbeimischung)
Weitere technische Daten:
Magnetventil: Kartusche 6 V
Ansprechbereich: automatisch
Nah-Ansprechbereich: ca. 3 cm
Dauerlauf: aktivierbar / deaktivierbar, für die Dauer der Spülstoppzeit
Reinigungsstopp: aktivierbar / deaktivierbar, für 3 min
Fließdruck: 0,05 bis 0,6 MPa (0,5 bis 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge: ca. 6 l/min (druckunabhängig)
Wasseranschluss: G 3/8” IG
Anschlussschläuche: zugelassen nach DVGW W 270 und DVGW W 543
Geräuschklasse: I
Technische Daten

Waschtischarmatur WimTec SMART HyPlus 5
DE
SMART HyPlus

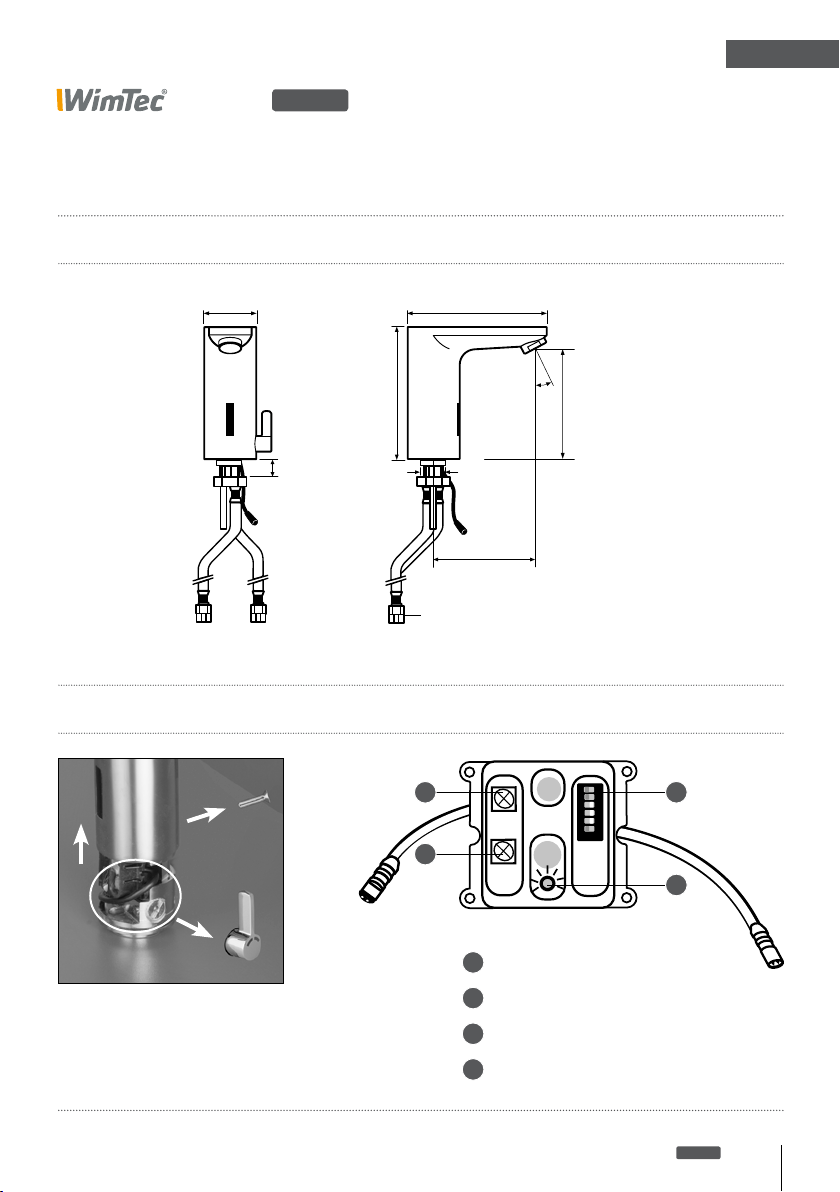

Legende
Mischergriff und Sicherungs-
schraube entfernen. Danach
Armaturenhaube abnehmen
um Einstellregler des Elektro-
nik-Moduls freizulegen.
1 Intervall-Regler
2 Mindestspüldauer-Regler
3 Dip-Schalter
4 Kontroll-LED
Maße:
Elektronikmodul:
123456
ON
OFF
1 3
2
4
134
Ø 50
Ø 33
127
100
max. 45
30°
100
Rückflussverhinderer
mit Vorfilter
Alle Maße in mm

6 Waschtischarmatur WimTec SMART HyPlus
DE
SMART HyPlus
Funktionsaktivierung – Dip-Schalter 1 - 6:
DIP-Schalter Funktion Werkseinstellung Beschreibung
1Reichweite (ON = 15 cm, OFF = 12 cm) ON Seite 8
2Reinigungsstopp OFF Seite 9
3Dauerlauf OFF Seite 10
4Intelligente Freispül-Automatik ON Seite 11
5Spülstoppzeit (ON = 10 min, OFF = 1 min)OFF Seite 12
6Nachlaufzeit (ON = 3 s, OFF = 1 s)OFF Seite 12

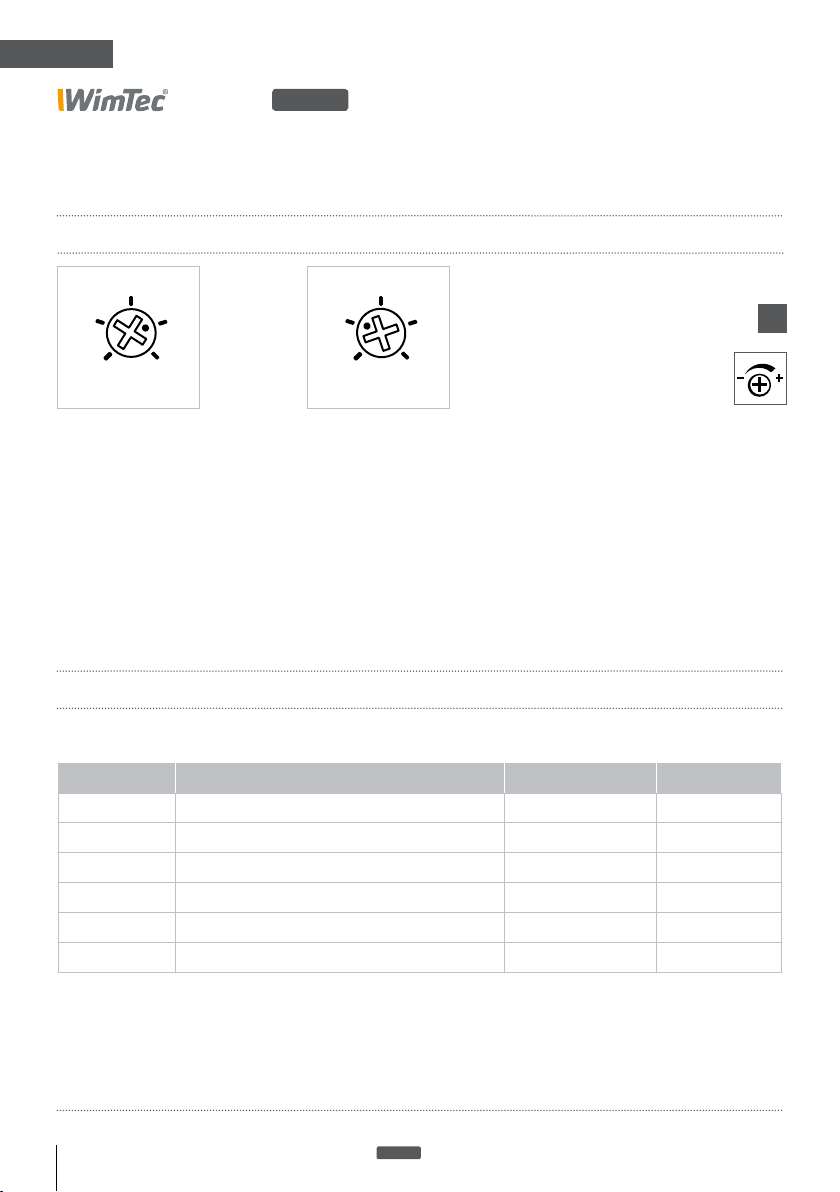

Einstellregler
1. Intervall-Regler
für die intelligente Frei-
spül-Automatik, 12 h vor-
eingestellt (0,5 h bis 24 h
einstellbar).
2. Mindestpüldauer-Regler
für die Dauer der Freispül-
Automatik, 30 s voreingestellt
(10 s bis 180 s einstellbar).
Funktionseinstellung
Generell gilt für alle Regler:
Gegen den Uhrzeigersinn
zum Reduzieren.
Im Uhrzeigersinn zum Erhöhen.
!
DIP-Schalter:
6
h
0,5 24
312
60
s
10 180
30 120

Waschtischarmatur WimTec SMART HyPlus 7
DE
SMART HyPlus
Montage
1. Armatur auf Waschtisch befestigen.
2. Bei Mischwasserausführung Rückflussverhinderer mit Vorfilter
bzw. generell Eckventil mit Vorfilter verwenden.
3a. Bei Netzvariante: Steckverbindung zwischen Armatur und
Netzteil herstellen - Wasserzufluss öffnen.
3b. Bei Batterievariante: Batterie in Batteriemodul einsetzen und
Steckverbindung zwischen Armatur und Modul herstellen -
Wasserzufluss öffnen.
4. Automatischer Reichweitenabgleich.
Nach ca. 5 s blinkt die LED 3 mal und die Armatur ist betriebs-
bereit. Während des Reichweitenabgleichs nicht in den
Sensorbereich fassen!
Luft- und wasserdichtes Gehäuse
OPEN - CLOSE
Luft- und wasserdichtes Gehäuse
Air and water proof case
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
13a
3b 4
2

8 Waschtischarmatur WimTec SMART HyPlus
DE
SMART HyPlus
Reichweite:
DIP Schalter 1
Funktions-Beschreibung
Dient zum Anpassen der Reichweite an kleinere Waschtische.
Stellung „ON“ = Standardreichweite (ca. 15 cm, voreingestellt).
Stellung „OFF“= kurze Reichweite (ca. 12 cm, für kleine Waschbecken).
ON
OFF
23 4 5 6 1
Funktion
Automatischer
Reichweitenabgleich
Nach Inbetriebnahme
der Stromversorgung.
Dauer ca. 5 s.
Wasserfluss startet
Sobald der Benutzer vom
Ansprechbereich der Infrarot-
sensorik erfasst wird.
Wasserfluss stoppt
Wenn der Benutzer den
Ansprechbereich wieder
verlässt oder nach Ablauf der
eingestellten Spülstoppzeit.

Waschtischarmatur WimTec SMART HyPlus 9
DE
SMART HyPlus

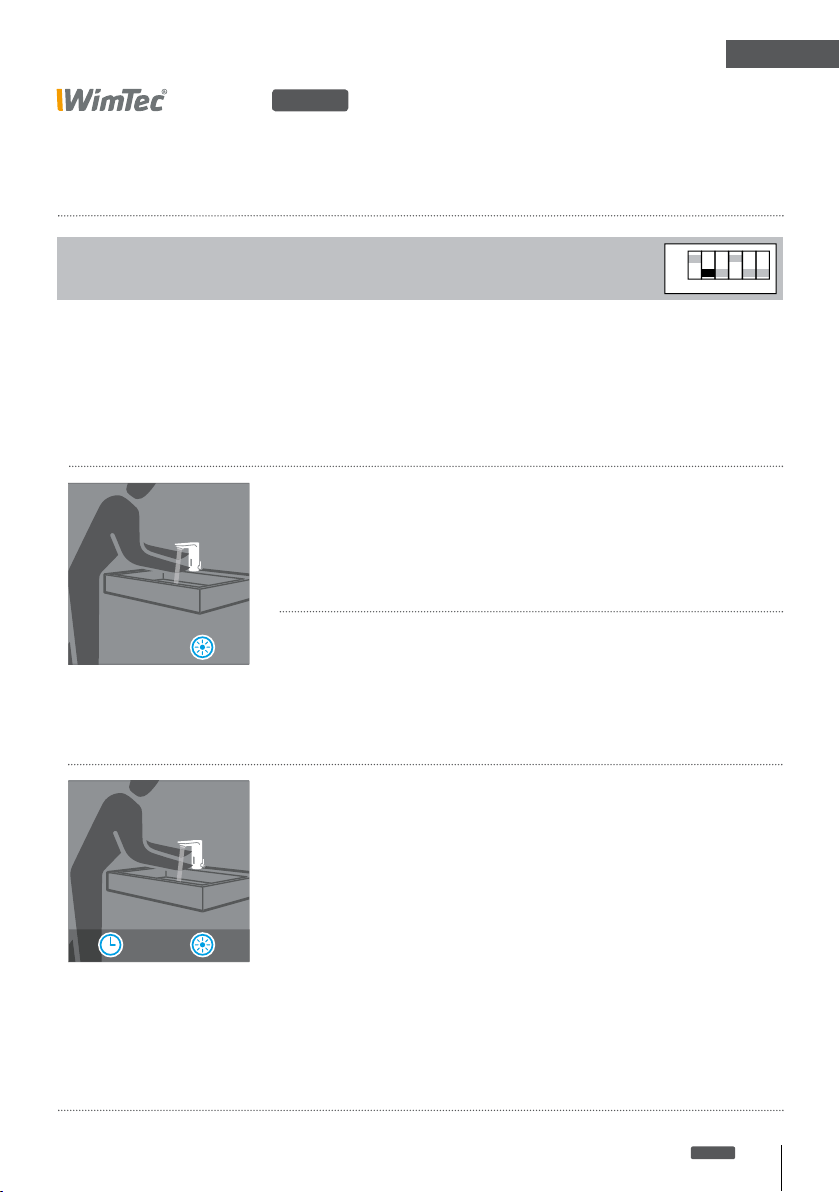

Reinigungsstopp:
DIP Schalter 2
Funktions-Beschreibung
Dient zum Deaktivieren der Armatur zur Reinigung.
Stellung „ON“ = Reinigungsstopp-Funktion aktiviert.
Stellung „OFF“= Reinigungsstopp-Funktion deaktiviert (voreingestellt).
ON
OFF
23 4 5 6 1
Reinigungsstopp aktivieren:
1. Heranführen der Hand an den Infrarotsensor
(ca. 3 cm) und verweilen - der Wasserfl uss startet.
2. Nach 5-maligem Blinken der Kontroll-LED
stoppt der Wasserfl uss und der Reinigungsstopp
ist für 3 min aktiviert.
Während des Reinigungsstopps blinkt die
Kontroll-LED 2-mal alle 3 s.
um 07:00 Uhr
5x
Reinigungsstopp deaktivieren:
Automatisch:
Die Armatur geht 3 min nach dem Aktivieren des Reinigungs-
stopps automatisch wieder in den Normalbetrieb über.
Manuell:
1. Zum vorzeitigen Beenden die Hand erneut an den
Infrarotsensor (ca. 3 cm) heranführen und verweilen.
2. Nach 3-maligem Blinken ist der Reinigungsstopp beendet
und die Armatur geht wieder in den Normalbetrieb über.
3 min |
um 07:00 Uhr
3x
um 07:00 Uhr

10 Waschtischarmatur WimTec SMART HyPlus
DE
SMART HyPlus

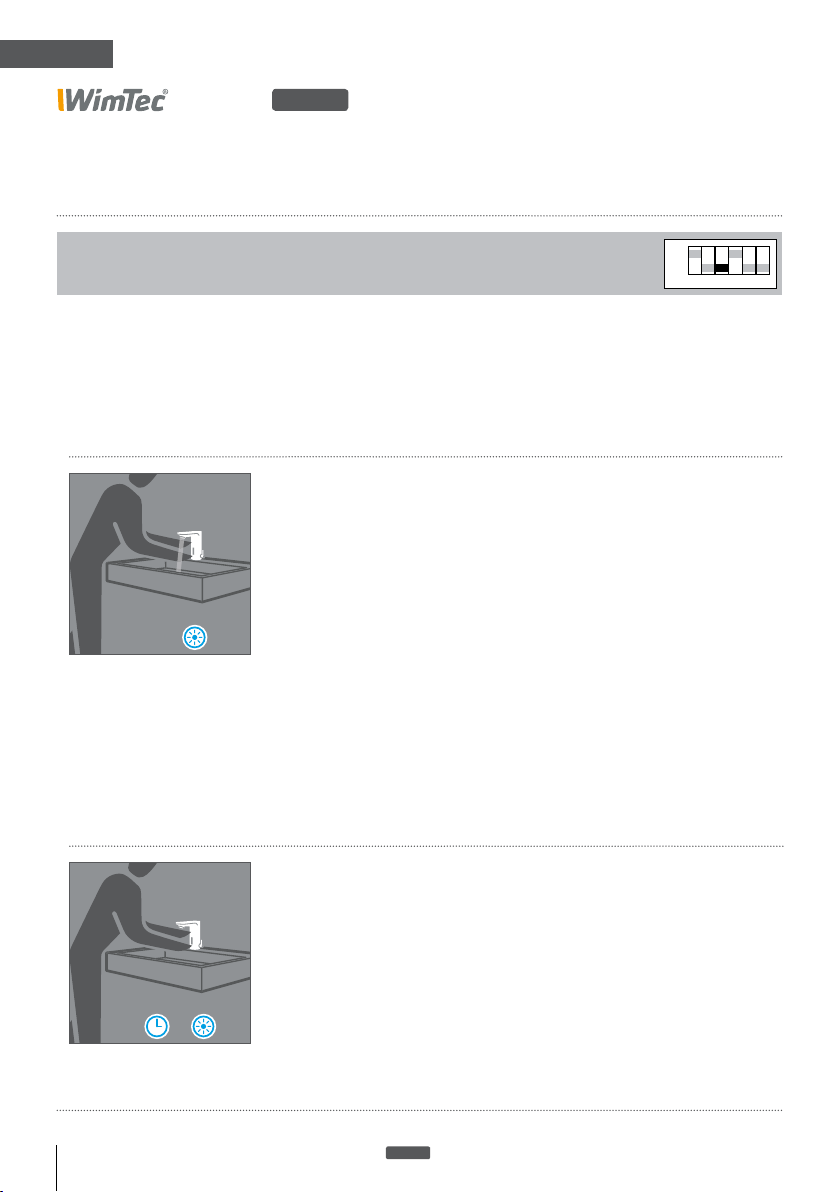

Dauerlauf:
DIP Schalter 3
Funktions-Beschreibung
Zum Füllen des Beckens oder eines Behälters kann der Dauerlauf aktiviert werden.
Stellung „ON“ = Dauerlauf-Funktion aktiviert.
Stellung „OFF“= Dauerlauf-Funktion deaktiviert (voreingestellt).
ON
OFF
23 4 5 6 1
3 x
um 07:00 Uhr
Dauerlauf aktivieren:
1. Heranführen der Hand an den Infrarotsensor
(ca. 3 cm) und verweilen - der Wasserfluss startet.
2. Nach 3-maligem Blinken der Kontroll-LED ist der
Dauerlauf für die eingestellte Spülstoppzeit aktiviert.
Bei aktiviertem Reinigungsstopp:
1. Heranführen der Hand an den Infrarotsensor
(ca. 3 cm) und verweilen - der Wasserfluss startet.
2. Nach 5-maligem Blinken der Kontroll-LED stoppt der Wasser-
fluss und der Reinigungsstopp ist für 3 min aktiviert.
3. Nach weiterem 3-maligen Blinken der Kontroll-LED
startet der Wasserfluss erneut und der Dauerlauf ist
für die eingestellte Spülstoppzeit aktiviert.
Dauerlauf deaktivieren:
Automatisch:
Nach Ablauf der eingestellten Spülstoppzeit
(DIP-Schalter 5, siehe Seite 12).
Manuell:
1. Zum vorzeitigen Beenden die Hand erneut an den
Infrarotsensor (ca. 3 cm) heranführen und verweilen.
2. Nach 3-maligem Blinken ist der Dauerlauf beendet und
die Armatur geht wieder in den Normalbetrieb über.
|
um 07:00 Uhr
3x
um 07:00 Uhr

Waschtischarmatur WimTec SMART HyPlus 11
DE
SMART HyPlus
Intelligente Freispül-Automatik:
DIP Schalter 4
Funktions-Beschreibung
ON
OFF
23 4 5 6 1
0,5 - 24 h
10 - 180 s
um 07:00 Uhr
um 07:00 Uhr
Dient zum Freispülen der Wasserzuleitungen, um Stagnationswasser
bei längerer Nichtbenutzung zu vermeiden.
Stellung „ON“ = Intelligente Freispül-Automatik aktiviert (voreingestellt).
Stellung „OFF“ = Intelligente Freispül-Automatik deaktiviert.
Zeitintervall
Gibt die Zeit zwischen den
automatischen Freispülungen an.
Einstellbar von 0,5 bis 24 h über den
Intervall-Regler (siehe Seite 6).
Intelligente Freispül-Automatik
Wird die Armatur im eingestellten Intervall
nicht zumindest für die eingestellte Spüldauer
benützt, wird eine automatische Spülung für
die verbleibende Dauer ausgelöst.
Andernfalls wird keine automatische
Spülung durchgeführt.
Mindestspüldauer
Gibt die Mindestspülzeit im
eingestellten Zeitintervall an.
Einstellbar von 10 bis 180 s über
den Mindestspüldauer-Regler
(siehe Seite 6).
um 07:00 Uhr
um 07:00 Uhr
Hinweis i
Visualisierung der
Mindestspül-Dauer
siehe Seite 13!

12 Waschtischarmatur WimTec SMART HyPlus
DE
SMART HyPlus
Nachlaufzeit:
DIP Schalter 6
Funktions-Beschreibung
Es kann zwischen 2 vordefinierten Nachlaufzeiten (1 s bzw. 3 s) gewählt werden.
Stellung „ON“ = Nachlaufzeit beträgt 3 s.
Stellung „OFF“ = Nachlaufzeit beträgt 1 s (voreingestellt).
ON
OFF
23 4 5 6 1
Spülstoppzeit:
DIP Schalter 5
Es kann zwischen 2 vordefinierten Spülstoppzeiten (1 min bzw. 10 min) gewählt werden.
Stellung „ON“ = Die Spülstoppzeit beträgt 10 min.
Stellung „OFF“ = Die Spülstoppzeit beträgt 1 min (voreingestellt).
ON
OFF
23 4 5 6 1

Waschtischarmatur WimTec SMART HyPlus 13
DE
SMART HyPlus

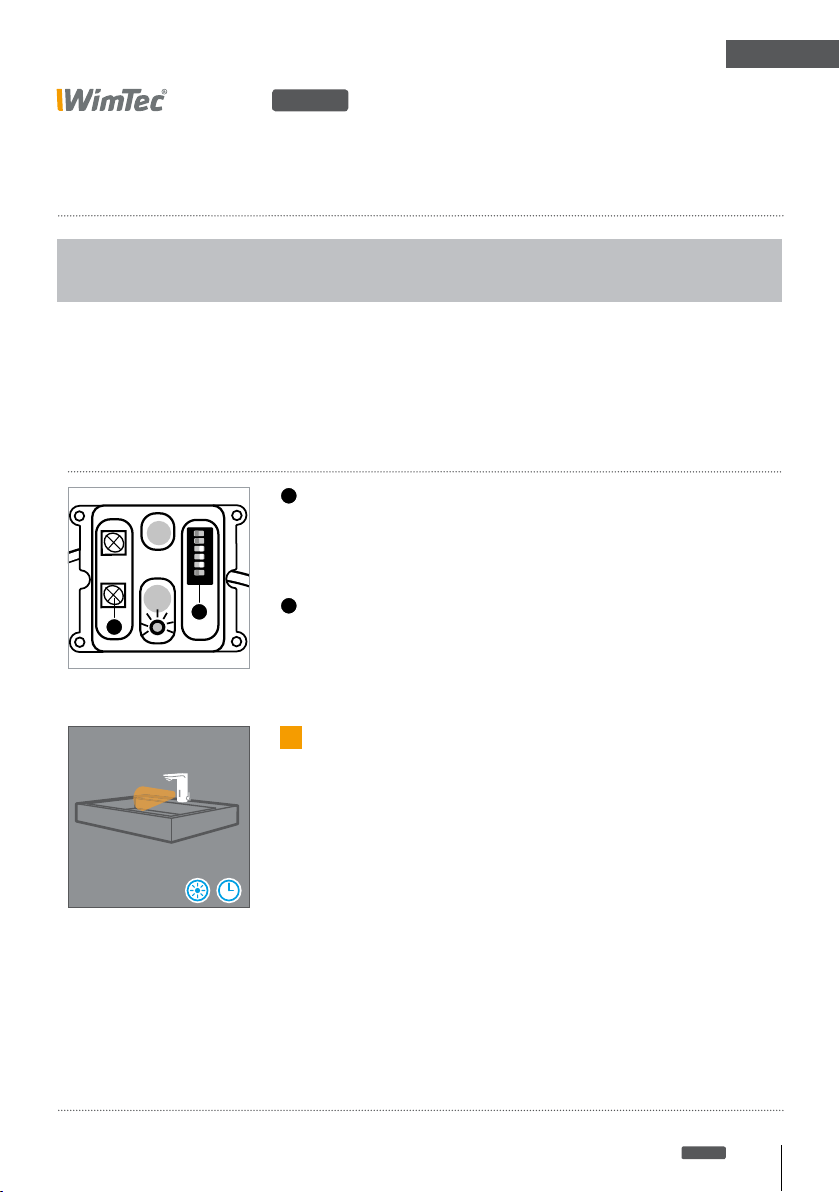

Funktions-Beschreibung
Durch Blinken der Kontroll-LED im Infrarot-Sensor kann die am Mindestspüldauer
Regler eingestellte Zeit (siehe Seite 6) kontrolliert werden.
Visualisierung der Mindestspüldauer:
i Hinweis:
Während die eingestellte Mindestspüldauer durch Blinken
der Kontroll-LED symbolisiert wird, geht die Armatur außer
Betrieb. Erst nach der Visualisierung geht die Armatur wie-
der in den Normal-Betrieb über.
Durch Ändern der Stellung des DIP-Schalter 4
auf „OFF“ wird die Freispül-Automatik deaktiviert
und die Visualisierung der eingestellten Mindest-
spüldauer abgebrochen.
1 DIP-Schalter 4
Durch ändern der DIP-Schalter Stellung auf „ON“ beginnt die
Kontroll-LED für die am Mindestspüldauer Regler eingestellte
Zeit im Sekundentakt zu blinken.
2 Mindestspüldauer Regler (wenn DIP Schalter 4 = „ON“)
Wird durch Drehen am Regler für die Mindestspüldauer die
Zeit geändert, beginnt die Kontroll-LED 5 s nach der Änderung
für die eingestellte Dauer im Sekundentakt zu blinken.
Visualisierung der Mindestspüldauer aktivieren:
123456
ON
OFF
1
2
um 07:00 Uhr
um 07:00 Uhr

14 Washbasin fi tting WimTec SMART HyPlus
EN
SMART HyPlus

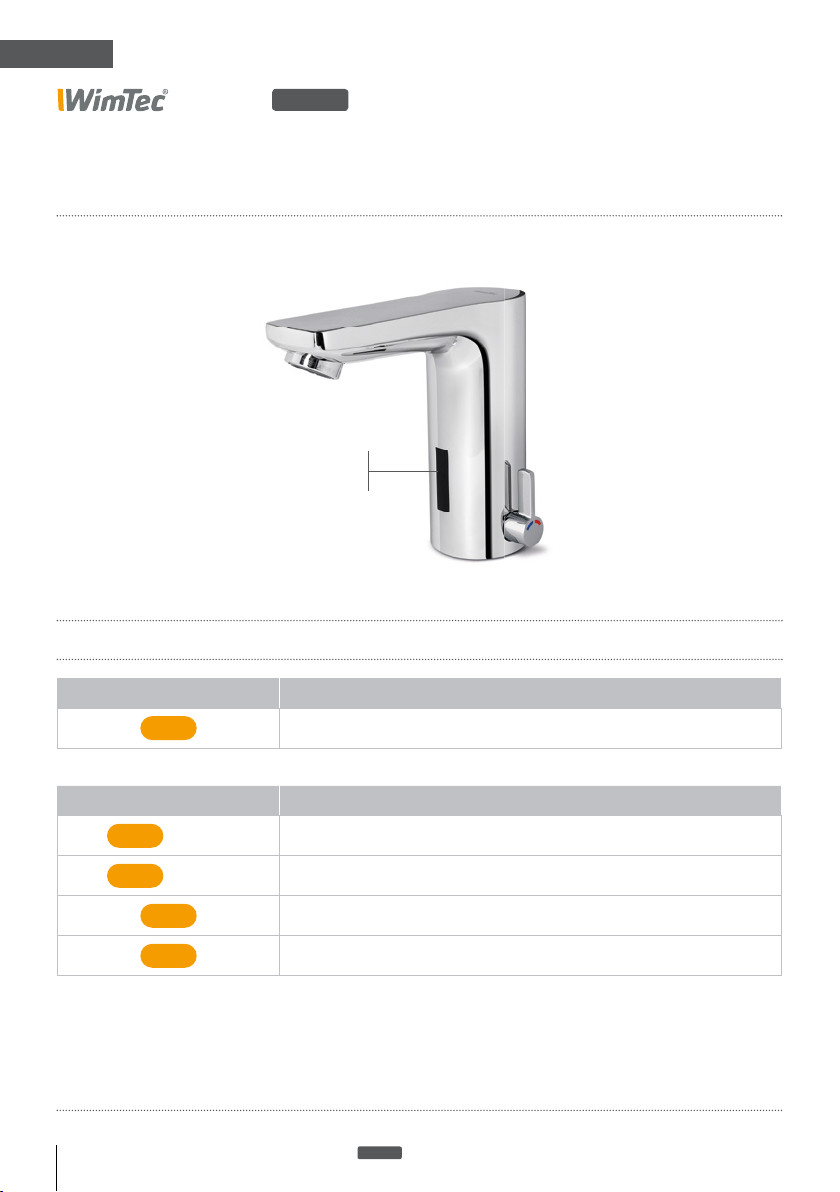

LED Signale
Beschreibung der Signal-Typen:
Blinkcode Bedeutung
1x alle 4 s Batterie wechseln! Niedriger Batterie-Ladestand, keine Funktion
2x alle 3 s Reinigungsstopp aktiv
1x Magnetventil wird geöffnet
2x Magnetventil wird geschlossen
Blinksignal Bedeutung
Nx N mal kurzes Blinken
Infrarotsensor
mit Kontroll-LED

Waschtischarmatur WimTec SMART HyPlus 15
DE
SMART HyPlus
Ersatzteile
1716 18 19
Nr. Bezeichnung Art.Nr.:
1 Armaturenoberteil inkl.
Sichtfenster u. Strahlregler laminar
Ausführung HDM 109 092
Ausführung HDK / HDVM 109 269
2 O-Ring Set 109 108
3 Sichtfenster 109 047
4 Strahlregler laminar 120 714
5 Magnetventil 6 V 231 205
6 Verbindungsrohr 109 061
7 Senkschraube 109 115
8 Armaturenunterteil
Mischwasser 109 122
Kaltwasser 109 221
9 Elektronikmodul HyPlus 118 209
10 Mischerwelle 109 139
11 Adapter 109 146
12 Mischergriff 109 153
13 Befestigungsset 109 160
14 Anschlussschlauch
350 mm Länge 230 291
500 mm Länge 230 307
15 Rückflussverhinderer 230 314
inkl. Vorfilter
16 Netzteil 230 V 101 065
17 Batteriemodul
inkl. 9 V Batterie 231 380
inkl. 6 V Batterie 230 987
18 6 V Lithium Batterie 230 741
19 9 V Alkaline Batterie 230 086
1
3
6
13
14
9
8
5
10 11 12
4
7
2
15

16 Washbasin fitting WimTec SMART HyPlus
EN
SMART HyPlus
Congratulations on purchasing the WimTec SMART fitting in
HyPlus version.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
This manual is valid for the following products:
WimTec SMART HDM - with mixer:
Art.no. 122 473, 122 480
WimTec SMART HDK - without mixer:
Art.no. 122 459, 122 466
Delivery scope:
Tap housing with electronic module, 230 V power unit or battery
modul incl. 9 V battery, magnetic valve, connnection hoses,
dirt-filter attachment for corner valve, mounting material and
reflux preventers at variant with mixer.
Important installation notes:
Mounting and installation may only be performed by a qualified
service provider in accordance with DIN 1988, ÖVE/ÖNORM E 8001
and VDE 0100 Part 701. When planning and installing sanitary
facilities, all relevant local, national and international standards and
provisions must be observed! Provide for 230 V / 12 V power unit
outside of the protected zone. Maintenance of return flow valves
according to EN 806-5.
General notes
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!

Washbasin fitting WimTec SMART HyPlus 17
EN
SMART HyPlus
Contents
Page
Specifications ............................................................................. 18
Legend ........................................................................................ 19
Dimensions ............................................................................. 19
Electronics module ................................................................. 19
Configuring the functions ........................................................ 20
Setting controls....................................................................... 20
DIP switches ........................................................................... 20
Assembly .................................................................................... 21
Function ...................................................................................... 22
Function description ................................................................. 22
Active range ........................................................................... 22
Cleaning stop .......................................................................... 23
Continuous flow ...................................................................... 24
Intelligent stagnation flush .................................................... 25
Flushing stop time.................................................................. 26
Shut-off delay ......................................................................... 26
Minimum flushing duration visualisation ............................. 27
LED signals .................................................................................. 28
Spare parts ................................................................................. 29

18 Washbasin fitting WimTec SMART HyPlus
EN
SMART HyPlus
WimTec SMART - HyPlus 9 V:
Battery: 9 V Alkali 6LR22 or 6LF22 (in scope of supply) optional 6 V Lithium CR-P2
Battery life: 9 V Alkali – approx. 100.000 flushings (max. 2 years)
6 V Lithium – approx. 200.000 flushings (max. 4 years)
WimTec SMART - HyPlus 230 V:
Operating voltage: 230 V 50 Hz
Power consumption: max. 0,2 W
HyPlus specifications:
Flushing stop: 1 min or 10 min, adjustable
Intelligent
stagnation flush: activatable / deactivatable,
flushing interval: after 0,5 h to 24 h,
minimum flushing duration: 10 s to 180 s in set flushing interval,
max. flushing capacity at none-usage: 864 l/day
Stream regulator: laminar (without aeration)
Further technical specifications:
Magnetic valve: cartridge 6 V
Active range: automatic
Close active range: approx. 3 cm
Continuous flow: activatable / deactivatable, for the flushing stop time
Cleaning stopp: activatable / deactivatable, for 3 min
Flow rate: 0,05 - 0,6 MPa (0,5 - 6 bar)
Static pressure: max. 0,8 MPa (8 bar)
Water temperature: max. 70 °C (max. 80 °C for max. 10 min)
Flow rate: 6 l/min (independent of pressure)
Water connection: G 3/8” IT
Connection hoses: approved by DVGW W 270 and DVGW W 543
Noise class: I
Specifications

Washbasin fitting WimTec SMART HyPlus 19
EN
SMART HyPlus
Legend
Remove mixing handle and
lock screw. Afterwards remove
upper fitting to access the elec-
tronics setting elements.
Dimensions:
Electronics module:
123456
ON
OFF
1 3
2
4
134
Ø 50
Ø 33
127
100
max. 45
30°
100
Reflux preventer
with prefilter
1 Interval control
2 Minimum flushing duration control
3 DIP switches
4 Control LED
Dimensions in mm

20 Washbasin fitting WimTec SMART HyPlus
EN
SMART HyPlus
Configuring the functions
Setting controls
1. Interval control
for the interval of the sta-
gnation flush, default 12 h
(setting range 0,5 h - 24 h).
2. Minimum flushing
duration control
for the duration of the
stagnation flush, default 30 s
(setting range 10 s - 180 s).
Rule applies to all controls:
Move counterclockwise to
decrease the setting.
Move clockwise to
increase the setting.
!
Function activation – DIP switch 1–6:
DIP switch Function Factory setting Description
1Active range (ON = 15 cm, OFF = 12 cm) ON Page 22
2Cleaning stop OFF Page 23
3Continuous flow OFF Page 24
4Intelligent stagnation flush ON Page 25
5Flushing stop (ON = 10 min, OFF = 1 min)OFF Page 26
6Shut-off delay (ON = 3 s, OFF = 1 s)OFF Page 26
DIP switches:
6
h
0,5 24
312
60
s
10 180
30 120
