WimTec SanTec ECOLINE User manual

Montage- und Bedienungsanleitung
DE
Installation and operating instructions
GB
Instructions de montage et Consignes d‘utilisation
F
EInstrucciones para el montaje y el funcionamiento
Guia de Instalação e instruções operação
P
ECOLINE / ECO

2
Contactless infrared wash-
stand tap, without or with
mixing tap for manual con-
trol of water temperature.
Automatic rinse when acti-
vated by user.
Consists of:
Tap casing with electronic
module and 9 V battery or
230 V power unit, solenoid
valve, connection hoses,
dirt filter caps for corner
valve, installation materi-
als and backflow valve for
mixing model.
Mounting and installation
must be performed by licen-
sed craftsmen to DIN 1988
standards only
When planning and instal-
ling sanitary systems, the
relevant local, national, and
international standards and
regulations must be com-
plied with!
General installation
conditions at our webpage
www.wimtec.com.
Notes on Installation
GB
Berührungslose Infrarot-
Waschtischarmatur, ohne
oder mit Mischer zur manu-
ellen Temperierung von
Kalt- und Warmwasser.
Automatische Spülung wäh-
rend der Aktivierung durch
Benutzer.
Bestehend aus:
Armaturengehäuse mit
Elektronikmodul und 9 V
Batterie oder 230 V
Netzteil, Magnetventil,
Anschlussschläuche,
Schmutzfilteraufsätze für
Eckventil, Befestigungs-
material und Rückfluss-
verhinderer bei
Mischwasserausführung.
Die Montage und
Installation darf nur durch
einen konzessionierten
Fachbetrieb, gemäß
DIN 1988 erfolgen.
Bei der Planung
und Errichtung von
Sanitäranlagen sind die ent-
sprechenden örtlichen, nati-
onalen und internationalen
Normen und Vorschriften zu
beachten!
Allgemeine Installations-
bedingungen unter
www.wimtec.com.
Installationshinweise
D

3
Robinet infrarouge sans
contact pour lavabo,
sans ou avec mélangeur
pour réglage manuel de
la température de l‘eau.
Ecoulement automatique
pendant l‘activation par
l‘utilisateur.
Comprend:
Corps du robinet avec
module électronique et
pile 9 V ou avec modu-
le d‘alimentation 230 V,
électro-vanne, tuyaux
souples de raccordement,
cartouches de filtre pour les
soupapes
d’équerre, matériel de
fixation et clapet anti-retour
pour modèle mélangeur
Le montage et l’installation
ne doivent être effectués
que par une entreprise spé-
cialisée agréée suivant DIN
1988.
Lors de la planification
et de la mise en place
d’installations sanitaires,
il est indispensable de
respecter les standards et
prescriptions applicables
au niveau local, national et
international!
Installation générale conditions
à notre page Web
www.wimtec.com.
Directives d’installation
F
Torneira de lavatório por
infravermelhos, sem
contacto, sem ou com
misturadora para temperar
manualmente a água quen-
te e fria. Descarga automáti-
ca durante a activação pelo
utilizador.
Composto por:
Corpo da torneira com
módulo electrónico e pilha
9 V or módulo electrónico
230 V, válvula magnética,
bichas flexíveis, filtro de lim-
peza para torneira de esqua-
dria, material de fixaćčo e
mecanismo de impedimen-
to do refluxo no modelo de
água misturada.
Os trabalhos de montagem
e instalação devem ser rea-
lizados apenas por técnicos
devidamente autorizados,
de acordo com as normas
DIN 1988.
Aquando do planeamento e
da montagem de
instalações sanitárias,
devem ser cumpridas as
normas e disposições
locais, nacionais e interna-
cionaisrelevantes!
A instalação geral condições
em nosso Web page
www.wimtec.com.
Instruções para a Instalação
P
Grifo de lavabo sin contacto
por infrarrojos sin o con
mezclador para la regulación
de la temperatura del agua
caliente y fría.
Flujo de agua automático
durante la activación por el
usuario.
Constando de:
Caja de grifería con módulo
electrónico y pila de 9 V or
módulo de red de 230 V,
válvula magnética, latiguillos
de conexión, filtros de lodos
para válvula angular, mate-
rial de fijación y válvula de
retención en el modelo con
agua de mezcla.
El montaje y la instalación
deben ser efectuados exclu-
sivamente por una empresa
especialista autorizada
según DIN 1988.
Al diseñar e instalar siste-
mas sanitarios deben
tenerse en cuenta las cor-
respondientes normas y
disposiciones locales, nacio-
nales e internacionales.
Instalación general condiciones
en nuestro Web page
www.wimtec.com.
E
Instrucciones para el montaje

4
Technische Daten, Technical Specifications
Abmessungen in mm
Dimensions in mm
Dimensions en mm
Dimensiones en mm
Dimensões em mm
370
25°
Ø33
Ø55
max. 45
160
105
146
Abmessungen in mm
SanTec ECO is only designed
for distribution in Austria.
370
29°
Ø33
Ø55
max. 45
160
97
148
95
100
D
GB
F
E
P
D

5
Données techniques , Datos técnicos, Especificações técnicas
9 V:
Battery: Alkali 9 V
Battery life: 100.000 uses (max. 2 years)
230 V:
Operating voltage: 230 V / 50 Hz
Power input: approx. 3 VA
Water connection: G 3/8” inside thread
Active range: Automatic adjustment
Main flushing as long as user stays in active range
Flushing stops: after 1 min
Flow pressure: 0,05 - 0,6 MPa (0,5 - 6 bar)
Static pressure: max. 0,8 MPa (8 bar)
Flow rate quantity: High pressure: 6 l/min
Low pressure: 5 l/min
Noise class: I
Watertemperature: max. 70° C
Material: Chrome-plated brass casting
9 V:
Batterie: Alkali 9 V
Batterielebensdauer: 100.000 Benutzungen (max. 2 Jahre)
230 V:
Betriebsspannung: 230 V / 50 Hz
Leistungsaufnahme: ca. 3 VA
Magnetventil: 6 V
Wasseranschluss: G 3/8” IG
Aktivbereich: automatischer Abgleich
Spülung: solange Benutzer im Aktivbereich
Spülstopp: nach 1 min
Fließdruck: 0,05 - 0,6 MPa (0,5 - 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Durchflussmenge: Hochdruck: 6 l/min - Niederdruck: 5 l/min
Geräuschklasse: I
Wassertemperatur: max. 70° C
Werkstoff: Messing Guss - verchromt
9 V:
Pile: alcaline 9 V
Durée de vie de la pile: 100.000 utilisations (max. 2 ans)
230 V:
Tension de service: 230 V / 50 Hz
Puissance absorbée: env. 3 VA
Branchement d‘eau: G 3/8“ inside thread
Zone d‘action: égalisation automatique
Rinçage: tant que l‘utilisateur se trouve dans la zone d‘action
Arrêt de rinçage: au bout de 1 min
Pression au courant maximum: 0,05 - 0,6 MPa (0,5 - 6 bar)
Pression statique: 0,8 MPa (8 bar) bars max.
Débit: High pressure: 6 l/min - Low pressure: 5 l/min
Classe de bruit: I
Température de l‘eau: 70 ° C max.
Matériau: fonte de laiton - chromée
GB
F
D

6
Données techniques, Datos técnicos, Especificações técnicas
9 V:
Pila: alcalina 9 V
Duración de la pila: 100.000 utilizaciones (max. 2 anees)
230 V:
Tensión de servicio: 230 V / 50 Hz
Potencia absorbida: aprox 3 VA
Acometida de agua: G 3/8” inside thread
Zona activa: reglaje automático
Flujo de agua: mientras que el usuario permanezca en la
zona activa
Corte del agua: tras 1 min
Presión de flujo: 0,05 - 0,6 MPa (0,5 - 6 bar)
Presión estática: máx. 0,8 MPa (8 bar)
Caudal: High pressure: 6 l/min - Low pressure: 5 l/min
Clase de ruido: I
Temperatura del agua: máx. 70º C
Material: latón fundido - cromado
9 V:
Pilha: alcalina, 9 V
Duração da pilha: 100.000 utilizações (max. 2 ans)
230 V:
Tensão normal: 230 V / 50 Hz
Absorção de energia: aprox. 3 VA
Colector: G 3/8” inside thread
Alcance: ajuste automático
Descarga: enquanto o utilizador se encontrar
na área de activação
Paragem da descarga: após 1 min
Pressão hidráulica: 0,05 - 0,6 MPa (0,5 - 6 bar)
Pressão estática: max. 0,8 MPa (8 bar)
Débito: High pressure: 6 l/min - Low pressure: 5 l/min
Nível de ruído: I
Temperatura da água: max. 70° C
Material: fundição de latão - cromado
E
P

7

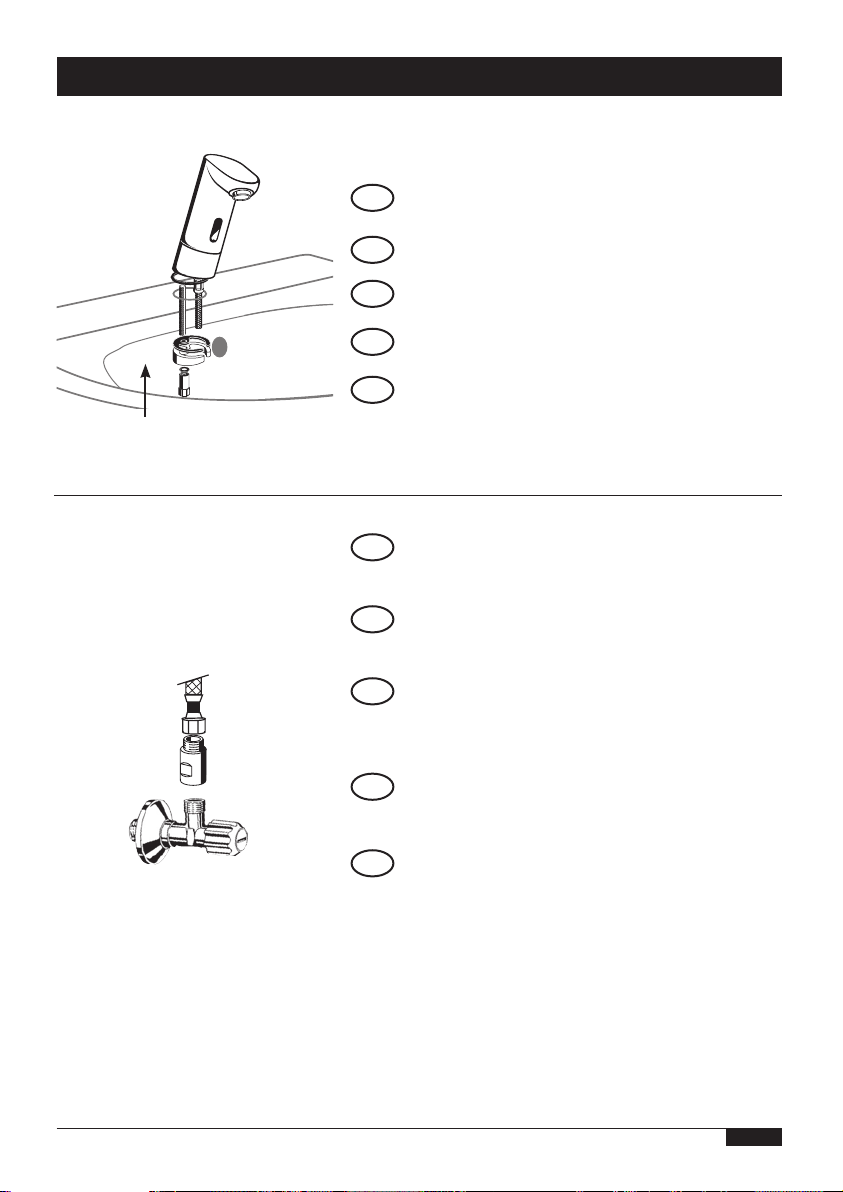

Montage, Installation, Installation, Montaje, Instalação
Bei Mischwasserausführung
Rückflussverhinderer mit Vorfilter bzw. gene-
rell Eckventil mit Vorfilter verwenden.
For mixed-temperature model:
Use backflow valve with pre-filter or corner
valve with pre-filter.
Pour les modèles mélangeurs, employer un
clapet antiretour avec premier filtre ou en
règle générale, une soupape d‘équerre avec
premier filtre.
En el modelo de agua de mezcla utilizar una
válvula de retención con filtro previo o en
general una válvula angular con filtro previo.
No modelo de água misturada utilizar o meca-
nismo de impedimento do refluxo com filtro
de entrada e/ou geralmente válvula angular
com filtro de entrada.
Armatur auf Waschtisch befestigen.
Fix fitting onto the wash stand.
Fixer le robinet sur le lavabo.
Fijar el grifo al lavabo.
fixar a guarnição no lavatório.
Achtung! Mit Schraubenschlüssel
gefühlvoll anziehen.
Attention! Tighten careful with
screw-wrench.
D
GB
F
E
P
D
GB
F
E
P

8

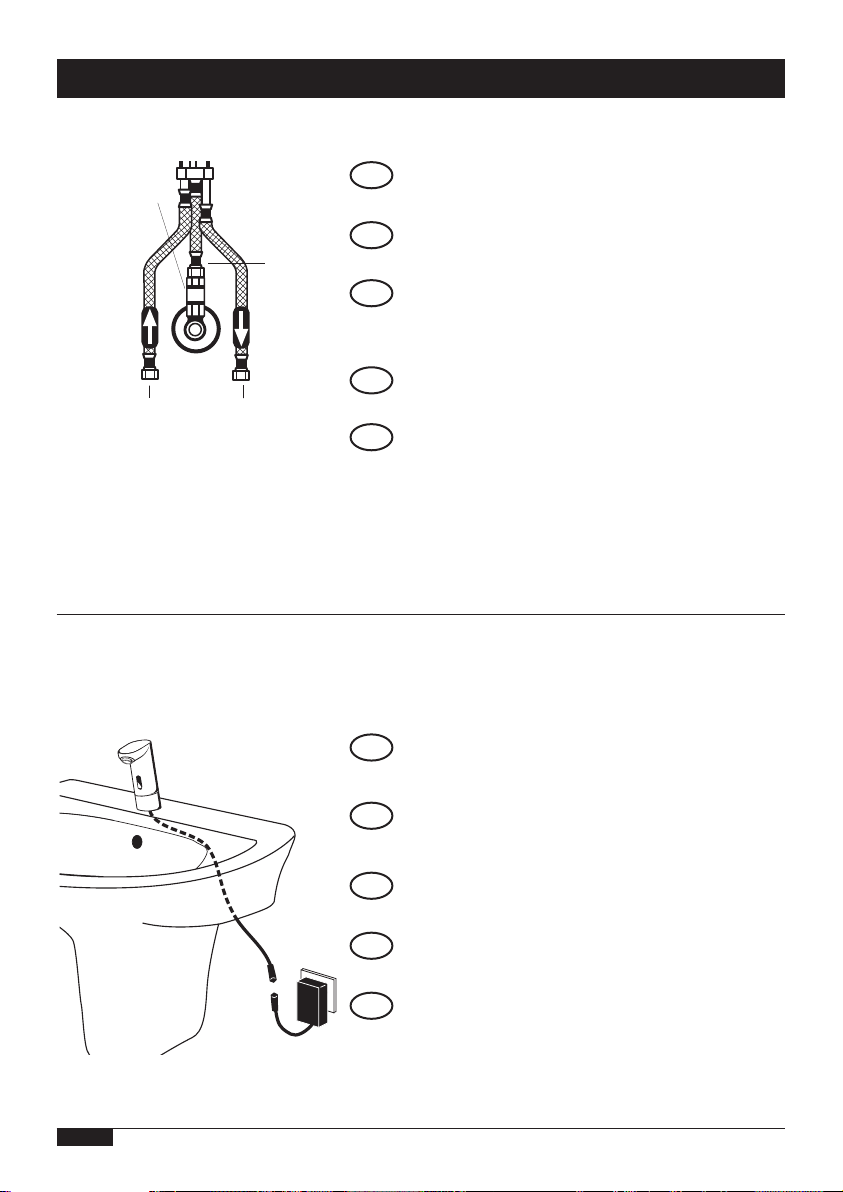

Montage, Installation, Installation, Montaje, Instalação
Steckverbindung zwischen Armatur und
Netzteil herstellen.
Establish plug connection between tap and
power unit.
Raccorder le robinet au module
d’alimentation.
Realizar la conexión del grifo al módulo de
red.
Executar al ligação para módulo de rede.
230 V
Achtung! Bei Niederdruckarmaturen
Anschlussschläuche richtig anschließen.
Caution! With low-pressure fittings connect
the connecting hose correctly.
Attention ! Pour les robinets à basse pressi-
on, bien raccorder les tuyaux de
raccordement.
Atención! Con componentes de baja presión
conectar correctamente los tubos de unión.
Atenção! Com componentes de baixa pres-
são, conecte correctamente os tubos de
união.
Kaltwasser,
Cold water,
Eau froide,
Agua fría,
Água fria
rot blau
Abfluss Warmwasserbereiter,
Warm water heater outflow
Écoulement chauffe-eau
Salida del calentador de agua
Sumideiro do depósito aque-
cedor de água.
Zufluss Warmwasserbereiter,
Warm water heater inflow,
Arrivée chauffe-eau,
Entrada hacia el calentador
de agua,
Entrada do depósito aquece-
dor de água.
Durchflussbegrenzer
Flow limiter
D
GB
F
E
P
D
GB
F
E
P

9

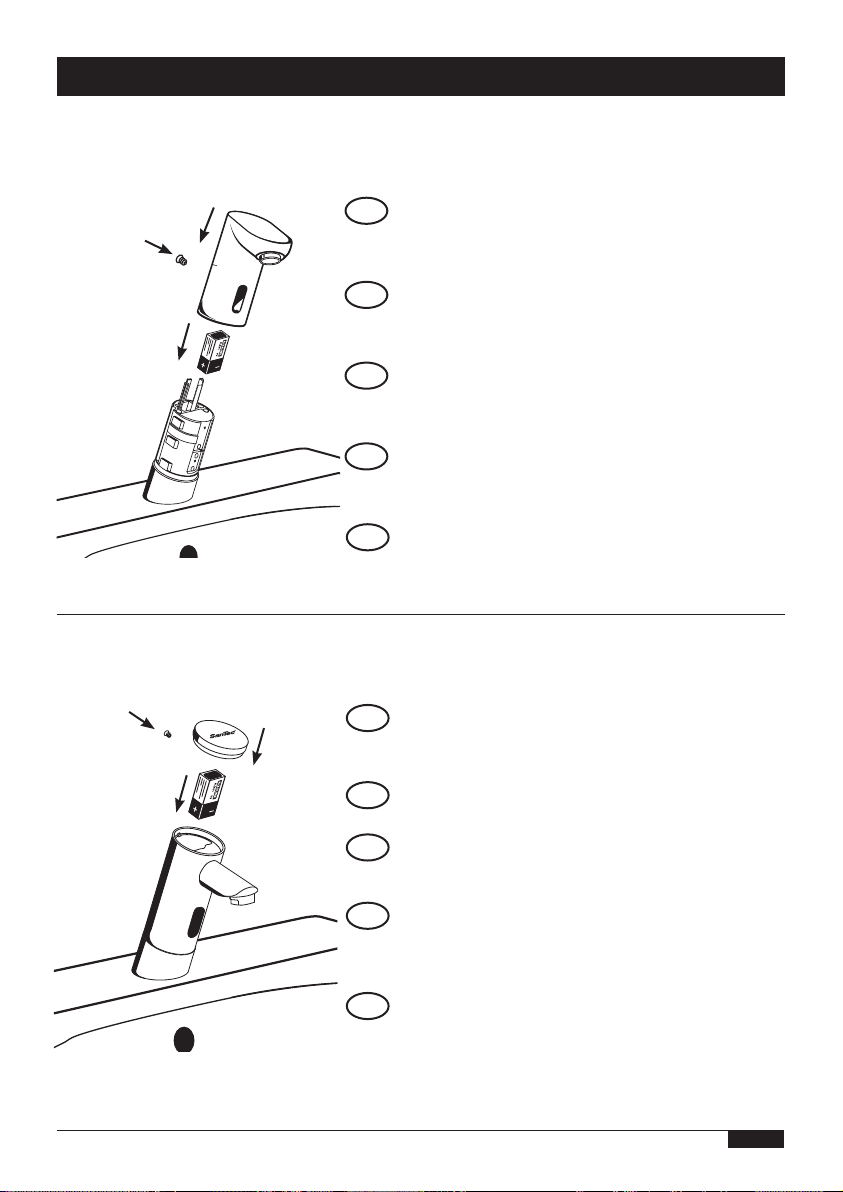

Montage, Installation, Installation, Montaje, Instalação
Enlever l‘embout du robinet et insérer la pile
Mettre en place et fixer l‘embout du robinet,
ouvrir l‘arrivée d‘eau.
Quitar la parte superior del grifo
y colocar la pila; Colocar la parte superior del
grifo y fijarla. Abrir la llave de paso del agua.
Retirar a parte superior da armação e colocar
a pilha; Montar e fixar a parte superior da
armação, abrir a alimentação de água.
Armaturenoberteil abnehmen und Batterie
einsetzen, Armaturenoberteil aufsetzen und
befestigen, Wasserzufluss öffnen.
Remove tap fitting upper part and insert bat-
tery; Fit tap fitting upper part and secure
Turn on the water supply.
9V Batterie
9V battery
pile 9V
Pila 9V
Pilha 9V
SanTec ECOLINE 9 V
Armaturenverschlussdeckel abnehmen und
Batterie einsetzen; Armaturenverschlussdeckel
aufsetzen und befestigen. Wasserzufluss öffnen
Remove tap cover and insert battery. Fit tap
cover and secure, Turn on the water supply
Enlevez l‘embout du robinet et insérez la pile
Mettez en place et fixez l‘embout du robinet,
ouvrez l‘arrivée d‘eau
9V Batterie
9V battery
pile 9V
Pila 9V
Pilha 9V
Quitar la tapa de cierre del grifo y colocar la
pila; Regulación automática del alcance.
Pasados unos 10 seg. el aparato está listo
para funcionar .
Retirar as tampas de fecho da armação e
colocar a bateria; Colocar e fixar a tampa de
fecho da armação; abrir a alimentação de água
SanTec ECO 9 V
D
GB
F
E
P
D
GB
F
E
P

10
Montage, Installation, Installation, Montaje, Instalação
Die Steuerung befindet sich jetzt für 10 s im
Programm-Einstellmodus (siehe Seite 10)
The control is now for 10 s in a special mode
for adjusting the flushing programs
(see page 12)
The control is now for 10 s in a mode for
adjusting the flushing programs (see page 14)
El mando encontrase ahora por 10 segundos
en un estado de ajustar los programas de
lavados (vea pagina 16)
O modulo electronico fica receptivo durante
10 s para ajuste dos programas de descarga
(ver pag. 18)
Automatische Reichweitenabgleichung .
Nach ca. 30 s ist das Gerät betriebsbereit.
Automatic reach compensator.
The device is ready after about 30 s.
Egalisation automatique de la portée.
L‘appareil est prêt à fonctionner au bout
d‘environ 30 s.
Regulación automática del alcance.
Pasados unos 30 s el aparato está listo para
funcionar .
ajuste automático do alcance. O aparelho
encontra-se funcional após cerca de 30 s.
D
GB
F
E
P
D
GB
F
E
P

11
Multifunktions LED
LED
Funktion 1 (Programmwahl):
Standardprogramm: Öffentlich
Funktion 2 (nur bei Programmen 2 - 6):
LED blinkt bei Nahreflex
Funktion 3 (bei Batterievariante):
LED blinkt alle 2 s sobald Batterie leer wird Funktion
4 (bei Netzvariante):
LED blinkt 1x wenn Wasserfluss einsetzt
LED blinkt 2x wenn Wasserfluss stoppt
Function 1 (programme selection)
Standard programme: public
Function 2 (only at programs 2 - 6):
LED flashes at close-range reflex
Function 3 (at battery operated variant):
LED flashes at 2 s intervals when battery is empty
Function 4 (at mains operated variant):
LED flashes 1x when waterflow starts
LED flashes 2x when waterflow stops
Fonction 1 (sélection du programme):
programme par défaut: public
Fonction 2 (only at programs 2 - 6):
La DEL clignote en cas de réflexe à proximité immé-
diate
Fonction 3 (at battery operated variant):
La DEL clignote toutes les 2 s lorsque la pile est vide
Fonction 4 (at mains operated variant):
La DEL clignote toutes 1x when waterflow starts
La DEL clignote toutes 2x when waterflow stops
Función 1 (selección de programa)
Programa estándar: público
Función 2 (solo en programas 2 - 6):
El LED parpadea en caso de reflejo por
proximidad
Función 3 (at battery operated variant):
El LED parpadea cada 2 seg. en cuanto se vacía la
pila
Función 4 (at mains operated variant):
El LED parpadea 1x when waterflow starts
El LED parpadea 2x when waterflow stops
Função 1 (selecção do programa):
Programa standard: público
Função 2 (apenas nos programas 2-6):
O LED pisca quando está próximo a um
reflexo.
Função 3 (na versão a pilha):
O LED pisca cada 2 seg. quando a bateria
está descarregada
Função 4 (na versão a 230V):
O LED pisca 1x when waterflow starts
O LED pisca 2x when waterflow stops
LED
9V
230V
D
GB
F
E
P

12
Auswahl Funktionsprogramme
ACHTUNG!
Programmeinstellung nur bei Inbetrieb-
nahme in den ersten 10 s möglich
(sobald Batterie eingesetzt bzw. Netzteil
angesteckt wird.)
Programm 1 werksseitig voreingestellt
Um das Programm zu ändern, muss die
Armatur für etwa 60 s spannungslos gemacht
werden (Netzspannung trennen oder
Batterie entnehmen), anschließend ist eine
Neuprogrammierung möglich.
D
Beim gewünschten Programm (nach x-mal
blinken der LED) den Nahreflex aufheben (Hand
von Sichtfenster entfernen) - die Steuerung
bestätigt das Programm mit einem 2 maligen
schnellen Blinken.
Anschließend bleiben weitere 10 s, um die
Programmiereinstellung nochmals zu ändern.
Nach Ablauf dieser Zeit blinkt das Gerät 3x
schnell und geht in den Normalbetrieb über.
1x..2x..3x..
Reflex mittels Hand herstellen (Hand im Abstand
von 2 cm vor Sensorfenster halten).
Rote LED hinter Sensorfenster blinkt:
* 1 mal = Programm 1 - Standard
** 2 mal = Programm 2 - Dauerlauf
*** 3 mal = Programm 3 - Reinigungsstopp
**** 4 mal = Programm 4 - Reinigungsstopp
und Dauerlauf
***** 5 mal = Programm 5 - Dauerlauf für
thermische Desinfektion, Hygienespülung 3h
****** 6 mal = Programm 6 - Dauerlauf für ther-
mische Desinfektion, Hygienespülung 24h
******* 7 mal = Programm 7 - für kleine Becken

13
Programmbeschreibung
D
Hände außerhalb des
Aktivbereiches:
Wasserfluss stoppt
nach 1 s
Automatischer
Spülstopp nach 1 min.
Kein Dauerfluss oder
Reinigungsstopp
Wasserfluss, solange
Hände im Aktivbereich
Programm 1 - Standard (Werkseinstellung)
12 3 4
Programm 5 - Dauerlauf für thermische
Desinfektion, Hygienespülung 3h
wie in Programm 1
Wasserfluss stoppt nach 2 s
wie in Programm 1
Dauerlauf für thermische Desinfektion wird
durch 5 Nahreflexe ausgelöst (für 10 min
aktiviert). Falls ein Benutzer im Aktivbereich
erkannt wird, wird der Dauerlauf abgebrochen
(Verbrühschutz) und die Armatur geht für 3 min
in den Reinigungsstopp. Dieser kann wiederum
durch 3 Nahreflexe aufgehoben werden
und die Armatur geht in den Normalbetrieb
über. Weiters erfolgt bei Nichtbenutzung alle
3 Stunden eine Hygienespülung für 10 s.
Programm 6 - Dauerlauf für thermische
Desinfektion, Hygienespülung 24h
wie in Programm 1
Wasserfluss stoppt nach 2 s
wie in Programm 1
wie Programm 5, jedoch erfolgt bei
Nichtbenutzung alle 24 Stunden eine
Hygienespülung für 10 s.
Programm 7 - für kleine Becken
wie in Programm 1, jedoch reduzierte Reichweite
für kleine Waschbecken
wie in Programm 1
wie in Programm 1
wie in Programm 1
1
4
3
2
1
2
3
4
3
2
1
4
Programm 2 - Dauerlauf
wie in Programm 1
Wasserfluss stoppt nach 2 s
wie in Programm 1
Auslösbarer Dauerfluss durch 3 Nahreflexe.
(für 60 s aktiviert)
Durch 3 neuerliche Nahreflexe kann der
Dauerfluss gestoppt werden.
Programm 3 - Reinigungsstopp
wie in Programm 1
Wasserfluss stoppt nach 2 s
wie in Programm 1
Reinigungsstopp wird durch 5 Nahreflexe
ausgelöst. (für 3 min aktiviert)
Durch 3 neuerliche Nahreflexe kann der
Reinigungsstopp deaktiviert werden.
Programm 4 - Reinigungsstopp & Dauerlauf
wie in Programm 1
Wasserfluss stoppt nach 2 s
wie in Programm 1
Reinigungsstopp wird durch 5 Nahreflexe
ausgelöst. (für 3 min aktiviert)
Durch 3 weitere Nahreflexe (innerhalb 10 s)
wird der Dauerlauf für 1 min ausgelöst.
Durch neuerliche 3 Nahrefleximpulse geht die
Armatur wieder in den Normalbetrieb über.
4
3
2
1
4
3
2
1
4
3
2
1

14

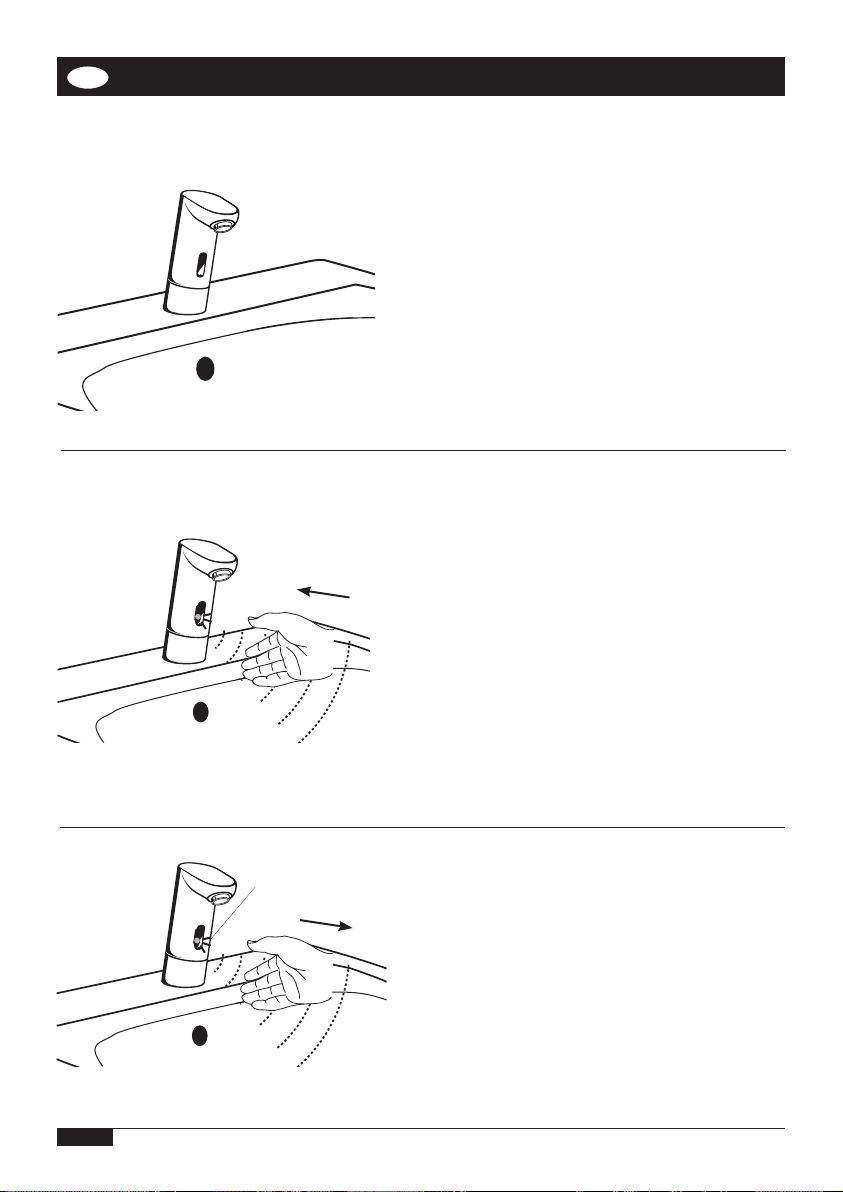

Selection of function programme
GB
ATTENTION!
Adjustment of flushing programs only
possible in the first 10 s after initiation
(as soon as battery will be inserted or power
unit will be connected)
Program 1 factory-made pre-adjusted.
For changing the flushing program of an already
adjusted control, the power supply must be
disconnected for at least 60 s, afterwards a new
programming is possible.
1x..2x..3x..
Remove hand at the desired program (LED
flashes x times) - the control confirms the
program by flashing twice quickly.
Afterwards there are further 10 s for changing
the flushing program again. After lapse of this
time, the device flashes 3 times quickly and it
changes into normal function.
Establish reflex with the hand (Hold hand 2 cm in
front of the sensor window)
Red LED flashes:
* Once = Prog. 1 - without continuous
flow resp. continuous flow
** Twice = Prog. 2 - Continuous flow
*** Third = Prog. 3 - Cleaning stop
**** Fourth = Prog. 4 - Continuous flow and
cleaning stop
***** Fifth = Prog. 5 - Continuous flow for
thermal disinfection, hygiene flush 3 h
****** Sixth = Prog. 6 - Continuous flow for
thermal disinfection, hygiene flush 24 h
******* Seventh = Prog. 7 - for small washbasins

15

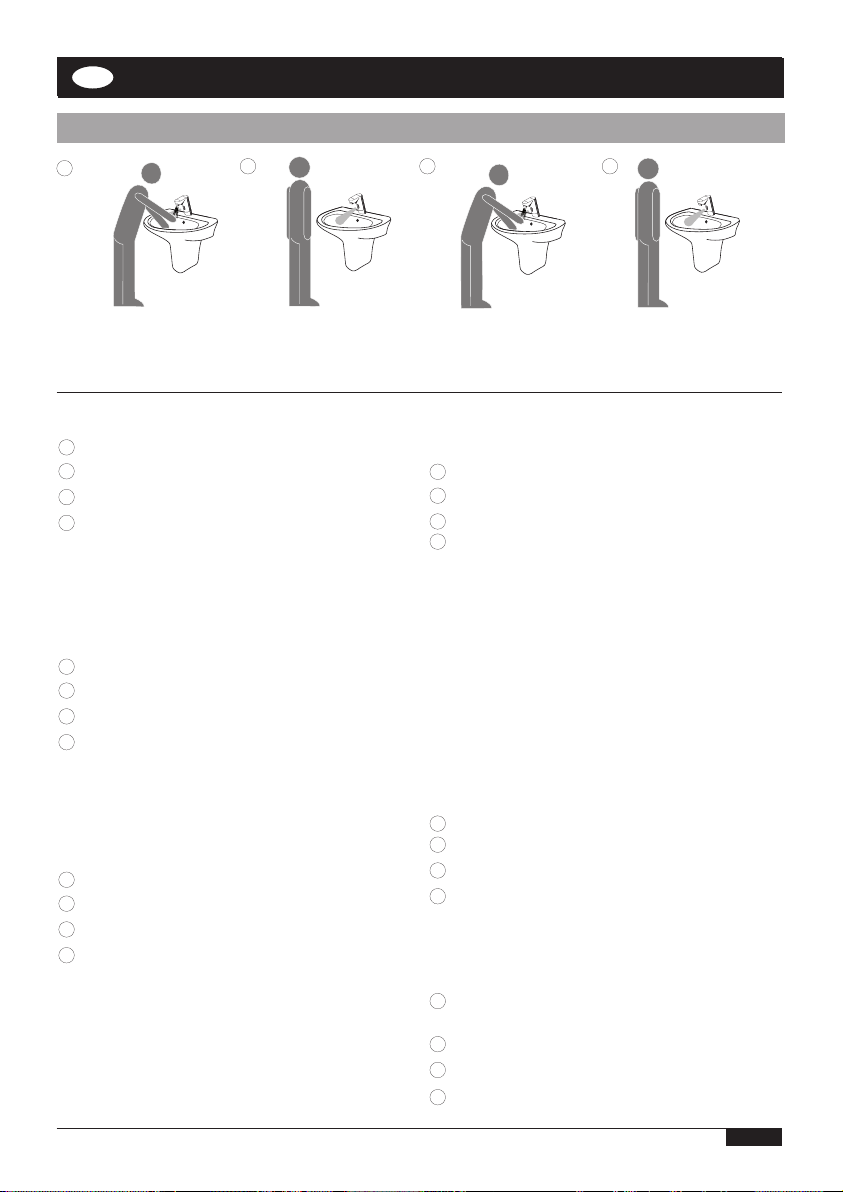

Program description
GB
Hands outside the
active range water
flow stops after 1 s
Automatic flushing
stop after 1 minute
No continuous flow
and cleaning stop
Water flows as long
as hands are in active
range.
Program 1 - Standard (pre-adjusted)
12 3 4
Program 5 - Continuous flow for thermal
disinfection, hygiene flush 3 h
as program 1
Water flow stops after 2 s
as program 1
Continuous flow for thermal disinfection can
be activated via 5 close range reflexes for 10
min. If an user will be recognised in the
active range, the continuous flow will be
stopped (scald protection) and the cleaning stop
of the armature is activated for 3 min.
Through 3 close range reflexes the normal
mode is enabled again.
Futhermore at non-use an hygiene flush takes
place every 3 hours for 10 s.
Program 6 - Continuous flow for thermal
disinfection, hygiene flush 24 h
as program 1
Water flow stops after 2 s.
as program 1
as program 5, but at non-use an hygiene flush
takes place every 24 hours for 10 s.
Program 7 - for small washbasins
as program 1, but reduced active range for
small washbasins
as program 1
as program 1
as program 1
4
3
2
1
4
3
2
1
4
3
2
1
Program 2 - Continuous flow
as program 1
Water flow stops after 2 s
as program 1
Continuous flow can be activated via 3 close
range reflexes for 60 s.
Through 3 anew close range reflexes the
continuous flow can be stopped.
Program 3 - Cleaning stop
as program 1
Water flow stops after 2 s
as program 1
Cleaning stop can be released by 5 close
range reflexes (for 3 min activated)
Via 3 anew close range reflexes, the cleaning
stop can be deactivated.
Program 4 - Continuous flow and cleaning stop
as program 1
Water flow stops after 2 s
as program 1
Cleaning stop can be released by 5 close
range reflexes (for 3 min activated)
Via 3 further close range reflexes
(within 10 s) the continuous flow can be
released for 1 min.
Through 3 anew close range reflexes the
normal mode of the armature is activated.
4
3
2
1
4
3
2
1
4
3
2
1

16
Sélection du mode de fonctionnement
F
ATTENTION!
L’ajustage des programmes de rinçage est
seulement possible dans las premières 10
secondes aprés la mise en service.
(aprés l’instauration de la pile ou la module
d‘alimentation 230 V)
Ajustage standard programme 1.
Pour changer le programme, il faut que séparer
la batterie pour 60 secondes au moins. Aprés
un ajustage neuf est possible.
Éloignez la main au programme desiré (LED
clignote x fois) le controle affirme par clignoter
2 fois rapidement.
Ensuite il y a 10 secondes plus pour changer le
programme encore une fois. Aprés l’expiration
du temps, l’appareil clignote 3 fois rapidement
et change dans la fonction normale.
1x..2x..3x..
Provoquez un réflexe avec la main (à 2 cm devant
la fenêtre du détecteur)
Le voyant rouge clignote:
* Une fois = Prog. 1 - sans réflexe lié,
pas d’écoulement continu et
désactivation avec anneau
** Deux fois = Prog. 2 - écoulement continu
*** Troix fois = Prog. 3 - arrêt de nettoyage
**** Quatre fois = Prog. 4 - d`écoulement
continu et arrêt de nettoyage
***** Cinq fois = Prog. 5 - Continuous flow for
thermal disinfection, hygiene flush 3h
****** Six fois = Prog. 6 - Continuous flow for
thermal disinfection, hygiene flush 24h
*******Sept fois = Prog. 7 - for small washbasins

17
Description de programmes
F
Mains hors de la zone
d‘action: l‘eau ne coule
plus après 1 s
Arrêt automatique de
rinçage au bout de 1
min
Non d`écoulement
continu et arrêt de
nettoyage
L‘eau coule tant que
les mains se trouvent
dans la zone d‘action
Programme 1 - Standard (pre-adjusted)
12 3 4
Program 5 - Continuous flow for thermal
disinfection, hygiene flush 3 h
as program 1
Water flow stops after 2 s
as program 1
Continuous flow for thermal disinfection can
be activated via 5 close range reflexes for 10
min. If an user will be recognised in the
active range, the continuous flow will be
stopped (scald protection) and the cleaning stop
of the armature is activated for 3 min.
Through 3 close range reflexes the normal
mode is enabled again.
Futhermore at non-use an hygiene flush takes
place every 3 hours for 10 s.
Program 6 - Continuous flow for thermal
disinfection, hygiene flush 24 h
as program 1
Water flow stops after 2 s.
as program 1
as program 5, but at non-use an hygiene flush
takes place every 24 hours for 10 s.
Program 7 - for small washbasins
as program 1, but reduced active range for
small washbasins
as program 1
as program 1
as program 1
3
2
1
4
3
2
1
4
3
2
1
Program 2 - Continuous flow
as program 1
Water flow stops after 2 s
as program 1
Continuous flow can be activated via 3 close
range reflexes for 60 s.
Through 3 anew close range reflexes the
continuous flow can be stopped.
Program 3 - Cleaning stop
as program 1
Water flow stops after 2 s
as program 1
Cleaning stop can be released by 5 close
range reflexes (for 3 min activated)
Via 3 anew close range reflexes, the cleaning
stop can be deactivated.
Program 4 - Continuous flow and cleaning stop
as program 1
Water flow stops after 2 s
as program 1
Cleaning stop can be released by 5 close
range reflexes (for 3 min activated)
Via 3 further close range reflexes
(within 10 s) the continuous flow can be
released for 1 min.
Through 3 anew close range reflexes the
normal mode of the armature is activated.
4
3
2
1
4
3
2
1
4
3
2
1

18
Selección del programa de funcionamiento
E
ATENCIÓN !
El ajuste de los programas para lavados es
posible solamente durante los primeros 10
segundos.
(después de colocar la pila ou módulo de red de
230 V)
Programa 1 : preajustado en la fabrica
Para cambiar los programas de un mando ya
ajustado es necesario cortar el fornecimiento
de energia por un minimo de 60 segundos para
poder llevar a cabo después una nueva progra-
mación.
1x..2x..3x.. Retirar la mano con el programa deseado (LED
rojo parpadea x vezes) – el control confirma el
programa por medio de parpadear dos vezes
rapidamente.
En siguiente quedan otras 10 segundos para
cambiar el programa nuevamente. Después
de este lapso de tiempo el aparato parpadea 3
vezes rapidamente y entra en su función nor-
mal.
Generar el reflejo con la mano (Colocar la mano
a una distancia de 2 cm delante de la ventana del
sensor)
El LED rojo parpadea:
* Once = Prog. 1 - without continuous
flow resp. continuous flow
** Twice = Prog. 2 - Continuous flow
*** Third = Prog. 3 - Cleaning stop
**** Fourth = Prog. 4 - Continuous flow
and cleaning stop
***** Fifth = Prog. 5 - Continuous flow for
thermal disinfection, hygiene flush 3 h
****** Sixth = Prog. 6 - Continuous flow for
thermal disinfection, hygiene flush 24 h
******* Seventh = Prog. 7 - for small washbasins

19
Descripción de los programas
E
Manos fuera de la zona
activa: el flujo de agua
se detiene after 1 s
Parada automatica de
descarga despues de
1 minuto
No continuous flow
and cleaning stop
Flujo de agua mientras
las manos permanez-
can en la zona activa.
Programa 1 - Standard (pre-adjusted)
12 3 4
Program 5 - Continuous flow for thermal
disinfection, hygiene flush 3 h
as program 1
Water flow stops after 2 s
as program 1
Continuous flow for thermal disinfection can
be activated via 5 close range reflexes for 10
min. If an user will be recognised in the
active range, the continuous flow will be
stopped (scald protection) and the cleaning stop
of the armature is activated for 3 min.
Through 3 close range reflexes the normal
mode is enabled again.
Futhermore at non-use an hygiene flush takes
place every 3 hours for 10 s.
Program 6 - Continuous flow for thermal
disinfection, hygiene flush 24 h
as program 1
Water flow stops after 2 s.
as program 1
as program 5, but at non-use an hygiene flush
takes place every 24 hours for 10 s.
Program 7 - for small washbasins
as program 1, but reduced active range for
small washbasins
as program 1
as program 1
as program 1
3
2
1
4
3
2
1
4
3
2
1
Program 2 - Continuous flow
as program 1
Water flow stops after 2 s
as program 1
Continuous flow can be activated via 3 close
range reflexes for 60 s.
Through 3 anew close range reflexes the
continuous flow can be stopped.
Program 3 - Cleaning stop
as program 1
Water flow stops after 2 s
as program 1
Cleaning stop can be released by 5 close
range reflexes (for 3 min activated)
Via 3 anew close range reflexes, the cleaning
stop can be deactivated.
Program 4 - Continuous flow and cleaning stop
as program 1
Water flow stops after 2 s
as program 1
Cleaning stop can be released by 5 close
range reflexes (for 3 min activated)
Via 3 further close range reflexes
(within 10 s) the continuous flow can be
released for 1 min.
Through 3 anew close range reflexes the
normal mode of the armature is activated.
4
3
2
1
4
3
2
1
4
3
2
1

20
Selecção do programa de funções
P
ATENCAO!
O ajuste dos programas de descarga so ´e
possivel nos primeiros 10 segs. apos
inicializaçao
(imediatamente apos colocaçao da pilha ou
módulo de rede 230)
Programa 2 pre-ajustado de fabrica.
Para alterar o programa de descarga de um
modulo electronico já a ajustado, a fonte de ali-
mentação tem de ser desligada pelo menos 60
segs., seguidamente ´e possivel reprogramar.
Retire a mao no programa desejado (LED flashs
2 vezes)- o modulo confirma a aceitacao do pro-
grama atraves de um flash rapido.
Seguidamente tem mais 10 segs.para mudar
novamente o programa de descarga. Decorrido
este tempo, o modulo pisca rapidamente 3
vezes e muda para a funç ao normal.
1x..2x..3x..
Produzir o reflexo com a mão (Colocar a mão à frente
da janela do sensor, a uma distância de 2 cm)
O LED vermelho pisca:
* Uma vez = Prog. 1 - sem fluxo contínuo
** Duas vezes = Prog.2 - fluxo contínuo
*** Três vezes = Prog. 3 - Paragem de
limpeza
**** Quatro vezes = Prog.4 - Fluxo contínuo e
paragem de segurança
***** Cinco vezes = Prog.5 - Fluxo contínuo
para desinfecção termal, descarga higiénica
cada 3 horas
****** Seis vezes = Prog.6 Fluxo contínuo para
desinfecção termal, descarga higiénica
cada 24 horas
******* Sete vezes = Prog.7 - para lavatórios de
dimensões reduzidas
