Phaser 5335
Network Expansion Card
Installation Guide
Thank you for purchasing the network expansion card.
This guide is intended for first-time users and gives instructions on installing the product.
To ensure safe operation of the printer, be sure to read "Safety Notes" in the ‘User Guide’
before starting the installation.
WARNING
• This equipment has been designed to restrict operator access to safe areas only.
Operator access to hazardous areas is restricted with covers or guards, which would
require a tool to remove. Never remove these covers or guards.
Important
• Before plugging or unplugging the interface cable connector, be sure to switch off the printer or unplug
the power cord from the power outlet. Plugging or unplugging the connector when the printer is on can
cause printer failure.
• If installing the network expansion card when the printer is used in a network environment, the entire
network-related settings will be initialized to the defaults. Before installing the network expansion card,
we suggest yourecord the current settings by printing out the [Printer Settings] list. Refer to the ‘User
Guide’ on how to print the [Printer Settings] list.
Checking the Package Contents
The packaging box contains the following items. If you find any items missing, please
contact our Customer Support Center or your dealer.
• Network expansion card • 2 screws
•Thisguide
Part Number: 701P47286
Ver 1.0 December 2007

2

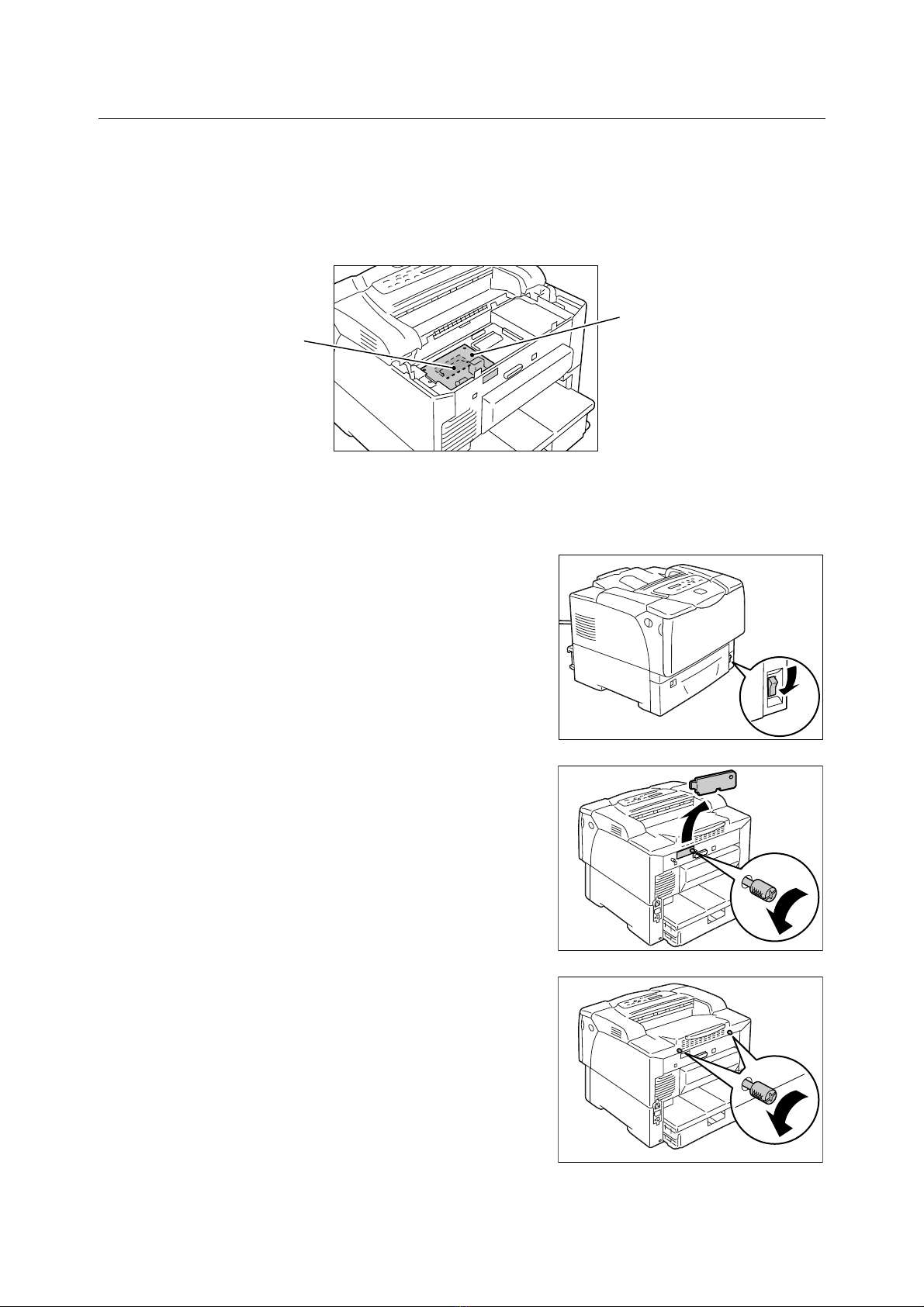

Installation Procedure
The network expansion card goes on the controller board right above additional memory
(optional). If you purchased additional memory, install it before installing the network
expansion card. For information on how to install additional memory, refer to the ‘User
Guide.’
Follow these steps when installing the network expansion card.
When uninstalling the network expansion card, use the reverse procedure described below.
1. Switch the power off by pressing the power
switch located on the front lower right of the
printer to the <O> position.
Unplug the power cord from the power
outlet and the printer.
2. Remove the cover plate on the rear side of
the printer. A coin may be used to loosen
any tight screws.
3. Remove the two screws that secure the
rear cover to the printer.
Additional memory
Network
expansion card

3
English
4. Pull the rear cover forward and remove it
from the printer.
5. Loosen the three screws that secure the
metal plate cover inside the printer.
6. Pull the metal plate cover forward and
remove it from the printer.
7. Align the connector of the network
expansion card with the card connector
(located at the left of the controller board)
and insert the card into the connector.
Important
• The connector at the right of the controller board is for
an internal hard disk (optional). Make sure to insert the
network expansion card into the correct connector.
8. Push the network expansion card as shown
in the figure and firmly insert it into the
connector. You may need to wiggle the
board slightly to get it to seat properly.
Card connector

4

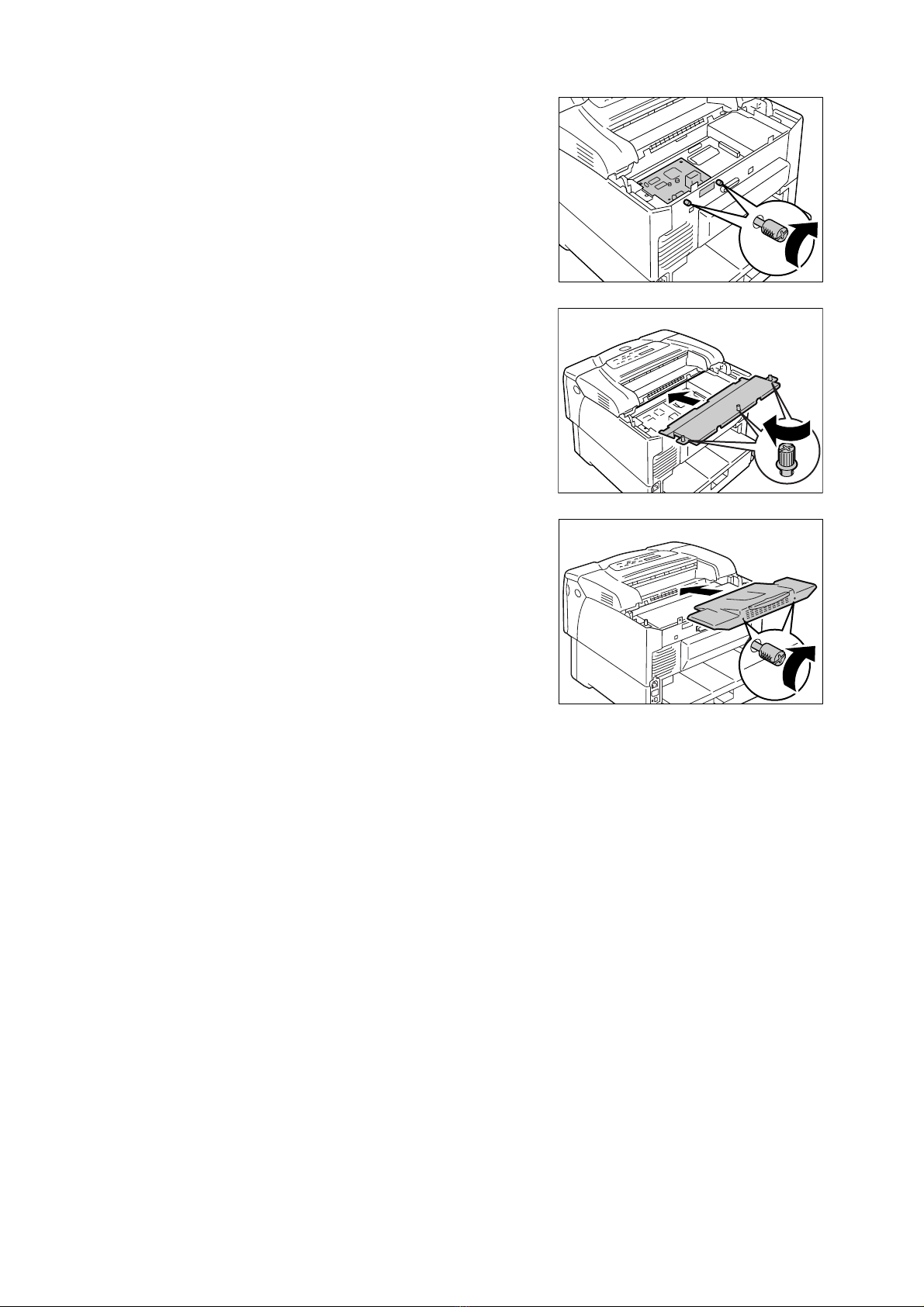

9. Secure the card by hand-tightening the two
screws (supplied) on the outside of the
printer.
10. Re-attach the metal plate cover on the
printer by tightening the three screws
loosened in Step 4.
11. Re-attach the rear cover on the printer by
tightening the two screws removed in
Step 2.
12. Plug in the power cord and switch the power on by pressing the power switch to the
<|> position.
The installation is now complete.
Note
• You can check whether the network expansion card has been installed correctly by printing out the
[Printer Settings] list. Refer to "Printing the Reports/Lists" in the ‘User Guide’ on how to print the [Printer
Settings] list.

5
Français
Phaser 5335
Guide d'installation de la carte
d'extension réseau
Nous vous remercions d'avoir choisi la carte d'extension réseau.
Ce guide est conçu à l'intention des utilisateurs inexpérimentés et fournit des instructions
d'installation du produit.
Pour assurer l'utilisation en toute sécurité de l'imprimante, veillez à lire les mentions de
sécurité du Guide d'utilisation avant de procéder à l'installation.
AVERTISSEMENT
• Cet équipement a été conçu pour permettre à l'opérateur d'accéder uniquement aux
zones ne présentant aucun danger. L'accès aux zones dangereuses est restreint par
des capots ou protections qu'il est impossible de retirer sans un outil spécifique.
Ne retirez jamais ces panneaux ou protections.
Important
• Avant de brancher ou de débrancher le connecteur du câble d'interface, veillez à éteindre l'imprimante
ou à débrancher le cordon d'alimentation de la prise électrique. Le branchement ou débranchement de
ce connecteur lorsque l'imprimante est sous tension peut provoquer des pannes d'imprimante.
• Si l'imprimante est déjà utilisée dans un environnement réseau lorsque la carte d'extension réseau est
installée, les valeurs par défaut de la totalité des paramètres réseau seront rétablies. Avant d'installer la
carte d'extension réseau, nous vous recommandons de conserver les paramètres courants en
imprimant la liste [Paramètres de l'imprimante]. Consultez le Guide d'utilisation pour savoir comment
imprimer la liste [Paramètres de l'imprimante].
Vérification du contenu de l'emballage
Le carton d'emballage doit contenir les éléments suivants : Si l'un de ces éléments est
manquant, veuillez contacter le centre de support clientèle ou votre fournisseur.
• Carte d'extension réseau • 2 vis
• Ce guide
Version 1.0 Décembre 2007

6
Procédure d'installation
L'emplacement de la carte d'extension réseau se situe sur la carte contrôleur juste au-
dessus de la mémoire supplémentaire (en option). Si vous avez également fait l'acquisition
d'une carte mémoire supplémentaire, installez cette dernière avant d'installer la carte
d'extension réseau. Pour des informations sur l'installation de la mémoire supplémentaire,
consultez le Guide d'utilisation.
Suivez la procédure ci-après pour installer la carte d'extension réseau.
Pour désinstaller la carte d'extension réseau, suivez la procédure inverse à celle décrite
ci-dessous.
1. Mettez l'imprimante hors tension en
appuyant sur l'interrupteur situé sur la
partie inférieure droite de l'imprimante pour
le mettre en position <O>.
Débranchez le cordon d'alimentation de la
prise électrique et de l'imprimante.
2. Retirez la plaque de protection située à
l'arrière de l'imprimante. Vous pouvez
devoir utiliser une pièce de monnaie pour
desserrer les vis.
3. Retirez les deux vis qui fixent le capot
arrière de l'imprimante.
Mémoire supplémentaire
Carte d'extension
réseau

7
Français
4. Tirez le capot arrière vers l'avant et retirez-
le de l'imprimante.
5. Desserrez les trois vis qui fixent la plaque
métallique à l'intérieur de l'imprimante.
6. Tirez la plaque métallique vers l'avant et
retirez-la de l'imprimante.
7. Alignez le connecteur de la carte
d'extension réseau sur le connecteur de la
carte (situé à gauche de la carte contrôleur)
et insérez la carte dans le connecteur.
Important
• Le connecteur situé sur la droite de la carte contrôleur
est conçu pour recevoir un disque dur interne (en
option). Veillez à insérer la carte d'extension réseau
dans le connecteur approprié.
8. Appuyez sur la carte d'extension réseau
comme indiqué dans l'illustration et insérez-
la fermement dans le connecteur. Il peut
être nécessaire de faire jouer légèrement la
carte pour l'installer correctement.
Connecteur de la
carte

8
9. Fixez la carte en resserrant manuellement
les deux vis (fournies) sur l'extérieur de
l'imprimante.
10. Ré-installez la plaque métallique sur
l'imprimante en resserrant les trois vis
dévissées à l'étape 4.
11. Ré-installez le capot arrière sur
l'imprimante en resserrant les deux vis
enlevées à l'étape 2.
12. Branchez le cordon d'alimentation et allumez l'imprimante en mettant l'interrupteur en
position <|>.
L'installation est maintenant terminée.
Remarque
• Vous pouvez vérifier si la carte d'extension réseau est installée correctement en imprimant la liste
[Paramètres de l'imprimante]. Consultez la section consacrée à l'impression des rapports/listes dans le
Guide d'utilisation pour savoir comment imprimer la liste [Paramètres de l'imprimante].

9
Español
Phaser 5335
Guía de instalación de la tarjeta de
expansión de red
Gracias por comprar la tarjeta de expansión de red.
Esta guía se ha creado para nuevos usuarios e incluye instrucciones para instalar el
producto.
Para asegurarse de utilizar la impresora de forma segura, no olvide leer las "Notas de
seguridad" que aparecen en la ‘Guía del usuario’ antes de comenzar la instalación.
AVISO
• Este equipo ha sido diseñado para restringir el acceso del operador únicamente a las
áreas seguras. El acceso del operador a las áreas de peligro se restringe con cubiertas
o dispositivos de seguridad, que sólo pueden retirarse con herramientas. Nunca retire
estas cubiertas o dispositivos de seguridad.
Importante
• Antes de conectar o desconectar el conector del cable de interfaz, asegúrese de apagar la impresora o
desconectar el cable de alimentación del tomacorriente. Si el conector se conecta o desconecta
mientras la impresora está encendida, puede producirse un error en la impresora.
• Si la la tarjeta de expansión de red se instala cuando la impresora se utiliza en un ambiente de red,
toda la configuración relacionada con la red será inicializada a los valores prefijados. Antes de instalar
la tarjeta de expansión de red, sugerimos que obtenga la configuración actual, imprimiendo la lista
[Parámetros impresora]. Consulte la ‘Guía del usuario’ para averiguar cómo imprimir la lista
[Parámetros impresora].
Verificación del contenido del paquete
La caja contiene los siguientes artículos. Si falta alguno de ellos, póngase en contacto con
el Centro de asistencia al cliente o el distribuidor de su localidad.
• Tarjeta de expansión de red • 2 tornillos
•Estaguía
Ver. 1.0 Diciembre del 2007

10
Procedimiento de instalación
La tarjeta de expansión de red se instala en la tarjeta del controlador, directamente arriba
de la memoria adicional (opcional). Si ha comprado memoria adicional, instálela antes de
instalar la tarjeta de expansión de red. Para averiguar cómo instalar la memoria adicional,
consulte la ‘Guía del usuario.’
Siga estos pasos para instalar la tarjeta de expansión de red.
Para desinstalar la tarjeta de expansión de red, utilice el siguiente procedimiento invertido.
1. Apague la máquina, pulsando el interruptor
de alimentación ubicado al frente de la
impresora, en la parte inferior derecha,
a la posición <O>.
Desenchufe el cable de alimentación del
tomacorriente y de la impresora.
2. Retire la tapa de la parte posterior de la
impresora. Puede utilizar una moneda para
aflojar los tornillos, si están apretados.
3. Retire los dos tornillos que aseguran la
puerta posterior a la impresora.
Memoria adicional
Tarjeta de
expansión de red

11
Español
4. Levante la puerta posterior hacia adelante
y retírela de la impresora.
5. Afloje los tres tornillos que sujetan la
tapa metálica que está en el interior de
la impresora.
6. Levante la tapa metálica hacia el frente y
retírela de la impresora.
7. Alinee el conector de la tarjeta de
expansión de red con el conector de la
tarjeta (ubicado en el lado izquierdo de la
tarjeta del controlador) e introduzca la
tarjeta en el conector.
Importante
• El conector que hay en el lado derecho de la tarjeta
del controlador es para un disco duro interno
(opcional). Asegúrese de introducir la tarjeta de
expansión de red en el conector correcto.
8. Empuje la tarjeta de expansión de red
como se indica en la ilustración e
introdúzcala firmemente en el conector.
Puede ser necesario que mueva la tarjeta
levemente para que encaje correctamente.
Conector de tarjeta

12
9. Fije la tarjeta, apretando a mano los dos
tornillos (incluidos) en la parte externa de
la impresora.
10. Vuelva a instalar la tapa metálica en la
impresora, apretando los tres tornillos que
aflojó en el paso 4.
11. Vuelva a instalar la puerta posterior en la
impresora, apretando los dos tornillos que
retiró en el paso 2.
12. Conecte el cable de alimentación y encienda la máquina, pulsando el interruptor de
alimentación a la posición <|>.
Aquí concluye la instalación.
Nota
• Puede comprobar si la tarjeta de expansión de red se ha instalado correctamente, imprimiendo la lista
[Parámetros impresora]. Consulte "Impresión de informes/Listas" en la ‘Guía del usuario’ para averiguar
cómo imprimir la lista [Parámetros impresora].

13
Русский
Phaser 5335
Руководство по установке
сетевой платы расширения
Спасибо за покупку сетевой платы расширения.
Данное руководство предназначено для начинающих пользователей исодержит
указания по установке устройства.
Для обеспечения безопасной эксплуатации принтера перед началом установки
прочтите раздел «Правила техники безопасности» вруководстве пользователя.
ПРЕДУПРЕЖДЕНИЕ
•Аппарат спроектирован так, чтобы оператор имел доступ только кбезопасным
зонам. Доступ копасным зонам защищен крышками иограждениями, для
открывания которых требуется инструмент. Не снимайте эти крышки иограждения.
Важная информация
•Перед подключением иотключением разъема интерфейсного кабеля выключите принтер или
выньте вилку шнура питания из сетевой розетки. Подключение иотключение разъема при
выключенном принтере может привести кповреждению аппарата.
•При установке сетевой платы расширения на принтер, используемый всетевой среде, для всех
сетевых настроек устанавливаются значения по умолчанию. Перед установкой сетевой платы
расширения рекомендуется зафиксировать текущие настройки, распечатав список [Настройки
принтера]. Описание печати списка [Настройки принтера] см. руководство пользователя.
Проверка комплекта поставки
Далее перечислено содержимое комплекта поставки. Вслучае некомплектности
обращайтесь вЦентр технической поддержки или кдилеру.
•Сетевая плата расширения •2винта
•Руководство (данный документ)
Вер. 1.0, Декабрь 2007 г.

14
Процедура установки
Сетевая плата расширения вставляется вплату контролера, непосредственно над
дополнительным модулем памяти (дополнительная комплектация). Если куплен
дополнительный модуль памяти, сначала установите его, азатем сетевую плату
расширения. Описание установки дополнительного модуля памяти см. руководство
пользователя.
Установите сетевую плату расширения, следуя приведенным указаниям.
При снятии сетевой платы расширения выполните нижеизложенную процедуру в
обратном порядке.
1. Выключите электропитание нажатием
выключателя питания, расположенного
спереди принтера внижнем правом углу,
вположение <O>.
Выньте вилку шнура питания из сетевой
розетки иотсоедините шнур от
принтера.
2. Снимите крышку сзадней стороны
принтера. Плотно затянутые винты
можно отвернуть спомощью монеты.
3. Отверните два винта крепления задней
крышки кпринтеру.
Дополнительный
модуль памяти
Сетевая плата
расширения

15
Русский
4. Вытяните заднюю крышку вперед и
снимите её спринтера.
5. Отверните три винта крепления
металлической пластины внутри
принтера.
6. Вытяните металлическую пластину
вперед иснимите её спринтера.
7. Совместите разъем на сетевой плате
расширения сразъемом платы
(расположенным слевой стороны платы
контроллера) ивставьте плату вразъем.
Важная информация
•Разъем справой стороны платы контроллера
предназначен для внутреннего жесткого диска
(дополнительная комплектация). Вставьте сетевую
плату расширения всоответствующий разъем.
8. Нажмите на сетевую плату расширения,
как показано на рисунке, иплотно
вставьте её разъем. Для надежной
установки может потребоваться слегка
покачать плату.
Разъем платы

16
9. Закрепите плату, вкрутив рукой два
винта (из комплекта поставки) снаружи
принтера.
10. Вставьте впринтер металлическую
пластину изакрепите тремя винтами,
вывернутыми при выполнении пункта 4.
11. Вставьте впринтер заднюю крышку и
закрепите двумя винтами, вывернутыми
при выполнении
пункта 2.
12. Вставьте вилку шнура питания врозетку ивключите электропитание нажатием
выключателя питания вположение <|>.
Процедура установки завершена.
Примечание
•Правильность установки сетевой платы расширения можно проверить, распечатав список
[Настройки принтера]. Описание печати списка [Настройки принтера] см. раздел «Печать отчетов/
списков» вруководстве пользователя.
