Yakima Boat Loader User manual

1032499A-1/12
Boat Loader
The inside of your crossbar should
be free of heavy corrosion which
could prevent the extension from
operating smoothly.
IMPORTANT WARNING!
IT IS CRITICAL THAT ALL YAKIMA RACKS AND
ACCESSORIES BE PROPERLY AND SECURELY
ATTACHED TO YOUR VEHICLE. IMPROPER
ATTACHMENT COULD RESULT IN AN AUTOMOBILE
ACCIDENT, AND COULD CAUSE SERIOUS BODILY
INJURY OR DEATH TO YOU OR TO OTHERS. YOU
ARE RESPONSIBLE FOR SECURING THE RACKS
AND ACCESSORIES TO YOUR CAR, CHECKING THE
ATTACHMENTS PRIOR TO USE, AND PERIODICALLY
INSPECTING THE PRODUCTS FOR ADJUSTMENT,
WEAR, AND DAMAGE. THEREFORE, YOU MUST
READ AND UNDERSTAND ALL OF THE
INSTRUCTIONS AND CAUTIONS SUPPLIED WITH
YOUR YAKIMA PRODUCT PRIOR TO INSTALLATION
OR USE. IF YOU DO NOT UNDERSTAND ALL OF THE
INSTRUCTIONS AND CAUTIONS, OR IF YOU HAVE
NO MECHANICAL EXPERIENCE AND ARE NOT
THOROUGHLY FAMILIAR WITH THE INSTALLATION
PROCEDURES, YOU SHOULD HAVE THE PRODUCT
INSTALLED BY A PROFESSIONAL INSTALLER SUCH
AS A QUALIFIED GARAGE OR AUTO BODY SHOP.
KEEP THESE INSTRUCTIONS!
IF YOU NEED FURTHER
TECHNICAL ASSISTANCE OR
REPLACEMENT PARTS:
Please contact your dealer or
call us at [phone] or
[phone], Monday
through Friday, 8:00am to
5:00pm Pacific time.
LIMITED WARRANTY
Yakima Products (“Yakima”) will repair or replace
merchandise which proves defective in materials and/or
workmanship. The limited warranty is effective for three
years from the date of purchase. The limited warranty is
applicable only if the Fit List and instructions are followed
and the products are used properly. If a customer believes
that a Yakima product is defective, the customer must
return it to an authorized Yakima dealer with proof of
purchase. Yakima will then issue authorization to the
dealer for the return of these products. If an article is
found to be defective upon inspection by Yakima, Yakima
will repair or replace the defective article at its discretion
without charge. The customer will pay freight to Yakima,
and Yakima will pay any applicable return freight.
Unauthorized returns will not be accepted. Normal wear
and tear of Yakima products or damage resulting from
misuse, accidents, or alterations are not covered by this
Limited Warranty.The purchaser acknowledges that
Yakima has no control over the attachment of its products
to vehicles or the attachment of items to the Yakima
products. Accordingly, Yakima cannot assume
responsibility for any damage to any property arising out
of the improper attachment or use of its products. In
addition, this Limited Warranty applies only to Yakima
products and not to other products used in conjunction
with Yakima products. This Limited Warranty is in lieu of
all other warranties, expressed or implied, and does not
cover consequential damages of any kind that may arise
from the use or misuse of any Yakima product.
Part 1032499 RevA

1032499A-2/12
Install the extension.
REMOVE the end
cap by prying it
from the crossbar.
Press the sand dollar
disc toward the bar
until the bar clamp
completely covers the
end of the bar.
Tighten the clamp
screw using the
wrench.
There must be at least 1.5”
of crossbar to install
the extension.
Loosen and slide
your crossbar if necessary.
Do not forget to
tighten the towers again!
Extend the bar away from the car.
TIGHTEN THE KNOB.
• NEVER extend the bar with a
quick, throwing action.
• If the clamp becomes
disengaged from the end of the
crossbar, tighten the clamp
screw as in step 4 through 7.
Inside of crossbar should be free of
heavy corrosion. This could prevent
the extension from operating smoothly.
Loosen the
knob so the
the bar can
slide.
DECIDE WHICH BAR
WILL HOUSE THE
EXTENSION.
We recommend
using the front
crossbar.
Carefully insert the
extension into the open
crossbar.
Loosen the bar clamp
screw using the wrench
provided (on the carton lid).
MEASURE: Q TOWER USERS:
Do not loosen your towers!
If your crossbars are too short, you
could install longer crossbars, or slide
your existing bars off center. In any
case, you must completely reinstall your
system using the instructions, and the
measurements specific to your vehicle.
If you have lost your instructions, see your
Yakima dealer.

12
4
3
1032499A-3/12
This activity may require good upper body strength.
GET READY TO LOAD THE BOAT.
PROTECT THE SURFACE OF YOUR
VEHICLE WHILE LOADING THE BOAT.
NEVER FORCE BOAT LOADING IN
JUST TWO OR THREE STEPS.
This could cause the boat to fall from
the extension and onto the ground,
damaging the boat, and/or your vehicle.
Work the boat onto the roof in steps:
At this point, the boat could slide along the
surface of the ground and fall from the bar.
Use caution when loading.

1032499A-4/12
READ THESE WARNINGS!
SECURE THE LOAD FOR TRAVEL.
•Loosen the knob
and push the
extension back in. •Tighten the
knob again.
FAILURE TO PERFORM SAFETY CHECKS BEFORE
DRIVING AWAY CAN RESULT IN PROPERTY
DAMAGE, PERSONAL INJURY, OR DEATH.
BEFORE DRIVING AWAY: ✓
Be sure all hardware is secured
according to instructions.
✓ Be sure the extension is completely
pushed in and tightened.
✓ Secure front and rear
of long loads to ends
of vehicle for safe
transport.
ATTACHMENT HARDWARE CAN LOOSEN
OVER TIME. CHECK AND TIGHTEN IF
NECESSARY, BEFORE EACH USE.
Test movement by rocking
boat. If loose, tighten
hardware and straps.
CENTER THE
BOAT OVER THE
RACKS.
Follow accessory
instructions to
secure the boat to
the vehicle.
SLIDE THE EXTENSION BACK INTO THE CROSSBAR.
TEST THE
INSTALLATION.

1032499A-5/12

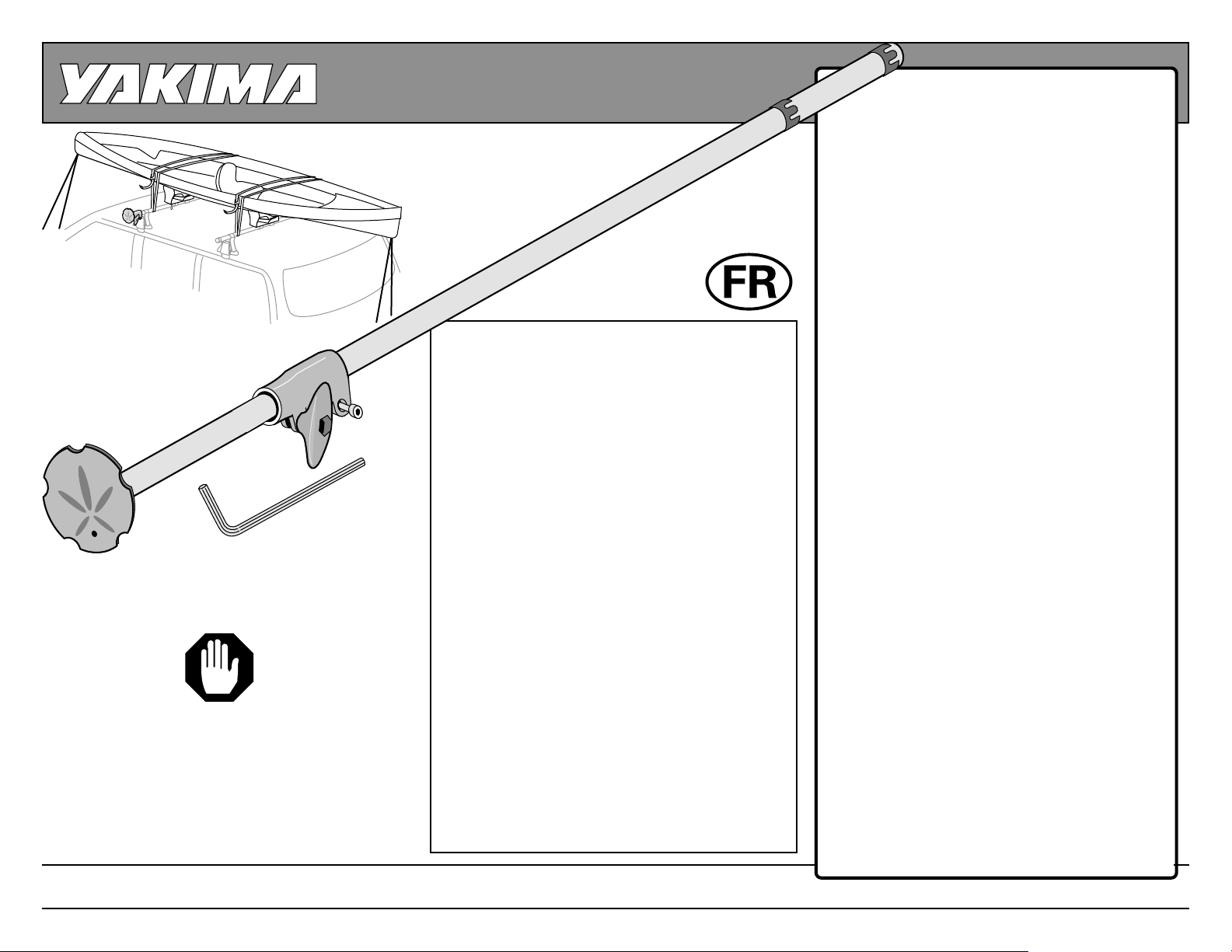

Boat Loader
Il ne devrait pas se trouver à
l’intérieur de la barre transversale
une quantitéde corrosion telle
qu’elle empêcherait le bras de
coulisser librement.
AVERTISSEMENT IMPORTANT:
IL EST IMPÉRATIF QUE LES PORTE-BAGAGES ET
LES ACCESSOIRES YAKIMA SOIENT
CORRECTEMENT ET SOLIDEMENT FIXÉS AU
VÉHICULE. UN MONTAGE MAL RÉALISÉPOURRAIT
PROVOQUER UN ACCIDENT D’AUTOMOBILE, QUI
POURRAIT ENTRAÎNER DES BLESSURES GRAVES
OU MÊME LA MORT, ÀVOUS OU ÀD’AUTRES
PERSONNES. VOUS ÊTES RESPONSABLE DE
L’INSTALLATION DU PORTE-BAGAGES ET DES
ACCESSOIRES SUR VOTRE VÉHICULE, D’EN
VÉRIFIER LA SOLIDITÉAVANT DE PRENDRE LA
ROUTE ET DE LES INSPECTER RÉGULIÈREMENT
POUR EN CONTRÔLER L’ÉTAT, L’AJUSTEMENT ET
L’USURE. VOUS DEVEZ DONC LIRE ATTENTIVEMENT
TOUTES LES INSTRUCTIONS ET TOUS LES
AVERTISSEMENTS ACCOMPAGNANT VOTRE
PRODUIT YAKIMA AVANT DE L’INSTALLER ET DE
L’UTILISER. SI VOUS NE COMPRENEZ PAS TOUTES
LES INSTRUCTIONS ET TOUS LES
AVERTISSEMENTS, OU SI VOUS N’AVEZ PAS DE
COMPÉTENCES EN MÉCANIQUE ET NE
COMPRENEZ PAS PARFAITEMENT LA MÉTHODE DE
MONTAGE, VOUS DEVRIEZ FAIRE INSTALLER LE
PRODUIT PAR UN PROFESSIONNEL, COMME UN
MÉCANICIEN OU UN CARROSSIER COMPÉTENT.
CON SERVER CES INSTRUCTIONS!
GARANTIE LIMITÉE
Yakima Products (“Yakima”) s’engage à réparer ou à
remplacer les produits qui présenteraient des vices de
matériau ou de fabrication. Cette garantie limitée a une
durée de trois ans à partir de la date d’achat. Cette
garantie limitée ne s’applique que si les instructions et la
liste de compatibilité (“Fit List”) ont été respectées et si
les produits ont été utilisés normalement. Si le client
estime qu’un produit Yakima est défectueux, le client doit
le retourner à un dépositaire Yakima autorisé,
accompagné de la preuve d’achat. Yakima autorisera alors
le dépositaire à retourner le produit. Si, après inspection,
Yakima juge le produit défectueux, Yakima réparera ou
remplacera le produit, à sa discrétion et sans frais. Le
client devra assumer les frais de transport jusqu’à Yakima
et Yakima assumera les frais de retour au client. Les
retours non autorisés ne seront pas acceptés. Cette
garantie limitée ne couvre pas l’usure normale ou les
dommages résultant d’un usage abusif, d’un accident ou
de modifications aux produits Yakima. L’acheteur
reconnaît que Yakima n’a aucun contrôle sur la façon dont
ses produits sont fixés aux véhicules, ou dont les articles
transportés sont fixés aux produits Yakima. Il s’ensuit que
Yakima ne peut assumer de responsabilité pour des
dommages matériels consécutifs au mauvais montage ou
au mauvais emploi de ses produits. De plus, la présente
garantie limitée ne s’applique qu’aux produits Yakima et
non à d’autres produits utilisés conjointement aux produits
Yakima. Cette garantie limitée remplace toute autre
garantie, expresse ou tacite, et ne couvre pas d’éventuels
dommages indirects pouvant survenir par suite de
l’emploi, correct ou non, des produits Yakima.
SI VOUS AVEZ BESOIN DE
RENSEIGNEMENTS TECHNIQUES
COMPLÉMENTAIRES OU DE
PIÈCES DE RECHANGE:
prière de contacter votre
dépositaire ou appelez-nous au
[phone] ou au
[phone], du lundi au
vendredi, entre 8 heures et 17
heures, heure du Pacifique.

1032499A-6/12
POSER LE BRAS
ENLEVER le bouchon
se trouvant dans le
bout de la barre.
Pousser le disque àmotif
“dollar des sables”vers
la barre jusqu’à ce que le
manchon du bras
s’emboîte complètement
par-dessus le bout de la
barre.
Serrer le boulon de
pincement àl’aide de
la clé.
Pour pouvoir poser le bras,
la barre transversale doit
dépasser le pied d’au moins
4 cm (1,5 po).
Au besoin, desserrer et
faire coulisser la barre
transversale. Ne pas
oublier de resserrer les
pieds ensuite!
Sortir le bras.
SERRER LE BOUTON.
•NE JAMAIS sortir le bras d’un
geste vif et soudain.
•Si le manchon se dégage du bout
de la barre transversale, resserrer
le boulon de pincement (voir
opérations 4 à7).
Il ne devrait pas se trouver àl’intérieur
de la barre transversale une quantité
de corrosion telle qu’elle empêcherait
le bras de coulisser librement.
Desserrer le
bouton pour
que le bras
puisse
coulisser.
DÉCIDER DANS
QUELLE BARRE LE
BRAS SERA MONTÉ.
Nous
recommandons
d’utiliser la barre
transversale avant.
Enfiler avec soin le bras
dans le bout de la barre
transversale.
Desserrer le boulon de
pincement de la barre à
l’aide de la cléfournie (sur
le couvercle de
l’emballage).
MESURER: SI VOUS AVEZ DES
PIEDS Q:
ne pas desserrer les pieds!
Si les barres transversales sont trop courtes, il
est possible d’en poser des plus longues ou de
décentrer la barre déjàen place. D’une façon ou
de l’autre, il faudra réinstaller le porte-bagages
complètement en suivant les instructions et les
mesures spécifiques àvotre véhicule.
Si vous n’avez plus les instructions d’origine,
consulter votre dépositaire Yakima.

12
4
3
1032499A-7/12
AVANT DE CHARGER L’EMBARCATION
PROTÉGER LES SURFACES DU VÉHICULE
CONTRE LESQUELLES L’EMBARCATION
POURRAIT APPUYER.
NE JAMAIS TENTER DE CHARGER
L’EMBARCATION TROP VITE.
Procéder par petites étapes, sans quoi
l’embarcation pourrait tomber du bras, ce qui
risquerait d’abîmer l’embarcation et le véhicule.
Amener l’embarcation sur le toit en plusieurs étapes:
Àce moment, l’embarcation pourrait glisser
sur le sol et tomber du bras: faire preuve de
prudence.
CETTE OPÉRATION POURRAIT EXIGER UNE CERTAINE FORCE DES BRAS

1032499A-8/12
LIRE CES AVERTISSEMENTS!
FIXER LA CHARGE AVANT DE PRENDRE LA ROUTE
•Desserrer le
bouton et rentrer
le bras. •Resserrer le
bouton.
SI L’ON EFFECTUE PAR CES VÉRIFICATIONS DE SÉCURITÉ
AVANT DE PRENDRE LA ROUTE, ON RISQUE DE PROVOQUER
DES DOMMAGES, DES BLESSURES OU MÊME LA MORT.
AVANT DE PRENDRE LA ROUTE: ✓
S’assurer que tout l’équipement
est bien fixéconformément
aux instructions.
✓ S’assurer que le bras est
complètement rentréet
bien serré.
✓ Toujours attacher les
charges longues à
l’avant et àl’arrière
du véhicule.
LES DISPOSITIFS DE FIXATION PEUVENT
SE DESSERRER ÀLA LONGUE. LES
INSPECTER ET LES RESSERRER AU
BESOIN, ET AVANT CHAQUE UTILISATION.
Balancer l’embarcation pour
voir s’il y a du jeu. Si c’est le
cas, resserrer les pièces et
les sangles.
CENTRER
L’EMBARCATION
SUR LE PORTE-
BAGAGES.
Suivre les instructions
accompagnant
l’accessoire pour
fixer l’embarcation
au véhicule.
RENTRER LE BRAS DANS LA BARRE TRANSVERSALE.
TESTER LE
MONTAGE.

1032499A-9/12
Boat Loader
El interior del travesaño debe estar
libre de corrosión que podría
impedir el correcto funcionamiento
de la extensión.
¡AVISO IMPORTANTE!
ES FUNDAMENTAL QUE TODAS LAS PARRILLAS Y
ACCESORIOS YAKIMA ESTÉN BIEN COLOCADOS Y
ASEGURADOS AL VEHÍCULO. UNA INSTALACIÓN
DEFICIENTE PODRÍA RESULTAR EN ACCIDENTE
AUTOMOVILÍSTICO Y PROVOCAR HERIDAS
GRAVES O MUERTE A USTED O A TERCEROS.
USTED ES RESPONSABLE DE ASEGURAR LAS
PARRILLAS Y ACCESORIOS AL VEHÍCULO,
VERIFICANDO UNIONES Y AMARRES ANTES DE
USAR E INSPECCIONANDO EL AJUSTE DE LOS
PRODUCTOS, SU DESGASTE Y POSIBLES DAÑOS.
POR ELLO DEBE LEER Y COMPRENDER TODAS LAS
INSTRUCCIONES Y ADVERTENCIAS QUE VIENEN
CON LOS PRODUCTOS YAKIMA ANTES DE
INSTALARLOS O USARLOS. SI NO ENTIENDE
TODAS LAS INSTRUCCIONES Y ADVERTENCIAS, O
NO TIENE EXPERIENCIA EN MECÁNICA O NO ESTÁ
FAMILIARIZADO CON LOS PROCEDIMIENTOS DE
INSTALACIÓN, HAGA INSTALAR EL PRODUCTO
POR UN PROFESIONAL EN UN GARAGE
RECONOCIDO O UN TALLER DE CARROCERÍA.
¡CONSERVE ESTAS INSTRUCCIONES!
GARANTÍA LIMITADA
Yakima Products (“Yakima”) se compromete a reparar o
reemplazar la mercancía que presente defectos en
materiales o en elaboración. Esta garantía limitada es
válida por tres años contado desde la fecha de compra.
La garantía limitada es aplicable solamente si se han
cumplido con los requisitos de la Lista de Compatibilidad
(Fit List) y si el producto se ha usado en la forma debida.
Si un cliente cree que un producto Yakima es defectuoso,
el cliente debe devolver dicho producto a un
representante autorizado de Yakima, adjuntando prueba
de compra. Entonces Yakima dará autorización a dicho
representante para devolver el producto. Si al
inspeccionar el producto Yakima encuentra que es en
realidad defectuoso, Yakima reparará o reemplazará el
artículo defectuoso a su discreción, sin cargo alguno para
el cliente. El cliente se compromete a pagar por el flete
para enviar el producto a Yakima y Yakima pagará el flete
que corresponda para devolver dicho producto al cliente.
No se aceptarán devoluciones no autorizadas. Esta
garantía limitada no cubre el desgaste normal de los
productos Yakima, ni daños resultantes de uso
inadecuado, accidentes o alteraciones. El comprador
reconoce que Yakima no tiene ningún control sobre la
forma en que sus productos han sido afianzados a los
vehículos o sobre la fijación de otros artículos a los
productos Yakima, por lo tanto, Yakima no asume
responsabilidad alguna por daños a la propiedad
resultantes de una fijación mal hecha del uso de sus
productos. Además, esta garantía limitada es aplicable
únicamente a los productos Yakima y no a otros productos
usados en conjunto con los productos Yakima. Esta
garantía limitada reemplaza cualquier otra garantía,
explícita o implícita, y no cubre daños consecuentes de
ninguna clase que puedan resultar del uso correcto o
incorrecto de cualquier producto Yakima.
SI NECESITA MÁS ASISTENCIA
TÉCNICA O REPUESTOS:
comuníquese con su
concesionario o llámenos al
[phone]o al
[phone], de lunes a
viernes de 8:00 am a 5:00 pm,
hora del Pacífico.

1032499A-10/12
EXTRAIGA
el capuchón de
extremo del
travesaño.
Empuje el disco con
muescas contra el
travesaño hasta que
la abrazadera cubra
el extremo de éste.
Ajuste el tornillo de la
abrazadera con la
llave.
Debe haber por lo menos
1,5" (4cm) de travesaño libre
para instalar la extensión.
Afloje y deslice el
travesaño si es necesario.
¡No olvide ajustar los
soportes nuevamente!
Extienda el travesaño hacia
afuera del vehículo.
AJUSTE LA PERILLA.
•NUNCA extienda el travesaño
con movimiento rápido.
•Si la abrazadera se suelta del
extremo del travesaño,
ajústele el tornillo como en los
paso 4 a 7.
El interior del travesaño debe estar libre
de corrosión que podría impedir el
correcto funcionamiento de la extensión.
Afloje la
perilla para
que el
travesaño
pueda
deslizarse.
DECIDA EN QUÉ
TRAVESAÑO
INSTALARÁ LA
EXTENSIÓN.
Recomendamos
el travesaño
delantero
Inserte con cuidado la
extensión en el
travesaño abierto.
Afloje el tornillo de la
abrazadera del travesaño
con la llave proporcionada
(tapa de la caja).
MEDIDA: USUARIOS DE
SOPORTES Q TOWERS:
¡No aflojen los soportes!
Si los travesaños son demasiado cortos,
puede instalar otros más largos, o desplazar
del centro los que tiene. En todo caso tendrá
que reinstalar completamente el sistema
siguiendo las instrucciones y las medidas
específicas para su vehículo.
Si ha perdido las instrucciones, comuníquese
con su concesionario Yakima.
Instale la extensión.

12
4
3
1032499A-11/12
PREPÁRESE PARA CARGAR LA EMBARCACIÓN.
PROTEJA LA SUPERFICIE DEL VEHÍCULO
AL CARGAR LA EMBARCACIÓN.
NUNCA TRATE DE CARGAR LA EMBARCACIÓN
EN SÓLO DOS O TRES PASOS.
La embarcación podría caer de la extensión al suelo
dañándose o dañando al vehículo.
Suba la embarcación en etapas:
En este momento, la embarcación podría
resbalar en el suelo y caer del travesaño.
Cargue con cuidado.
Esta etapa puede exigir fuerza física.

1032499A-12/12
¡LEA ESTAS ADVERTENCIAS!
ASEGURE LA CARGA PARA VIAJAR.
•Afloje la perilla y
empuje. •Ajuste nuevamente
la perilla.
SI NO VERIFICA LA SEGURIDAD ANTES DE PARTIR
PODRÍAN PRODUCIRSE DAÑOS A LA PROPIEDAD,
HERIDAS CORPORALES O MUERTE.
ANTES DE PARTIR: ✓
Verifique que todas las piezas
están aseguradas según las
instrucciones.
✓ Verifique que la extensión
estácompletamente
adentro y ajustada.
✓ Asegure los extremos
de las cargas largas
adelante y atrás del
vehículo para el
transporte seguro.
LAS UNIONES Y PIEZAS DE MONTAJE
PUEDEN AFLOJARSE CON EL TIEMPO.
VERIFIQUE Y AJUSTE SI ES NECESARIO Y
ANTES DE CADA USO.
Hamaque la embarcación.
Si estáfloja, ajuste piezas
y correas.
CENTRE LA
EMBARCACIÓN
SOBRE LA
PARRILLA.
Siga las
instrucciones del
accesorio para
asegurar la
embarcación al
vehículo.
VUELVA A INTRODUCIR LA EXTENSIÓN EN EL
TRAVESAÑO.
COMPRUEBE LA
INSTALACIÓN.
