Yakima DoubleDown 2 User manual

DoubleDown 2,4,&5
1033437B-1/15

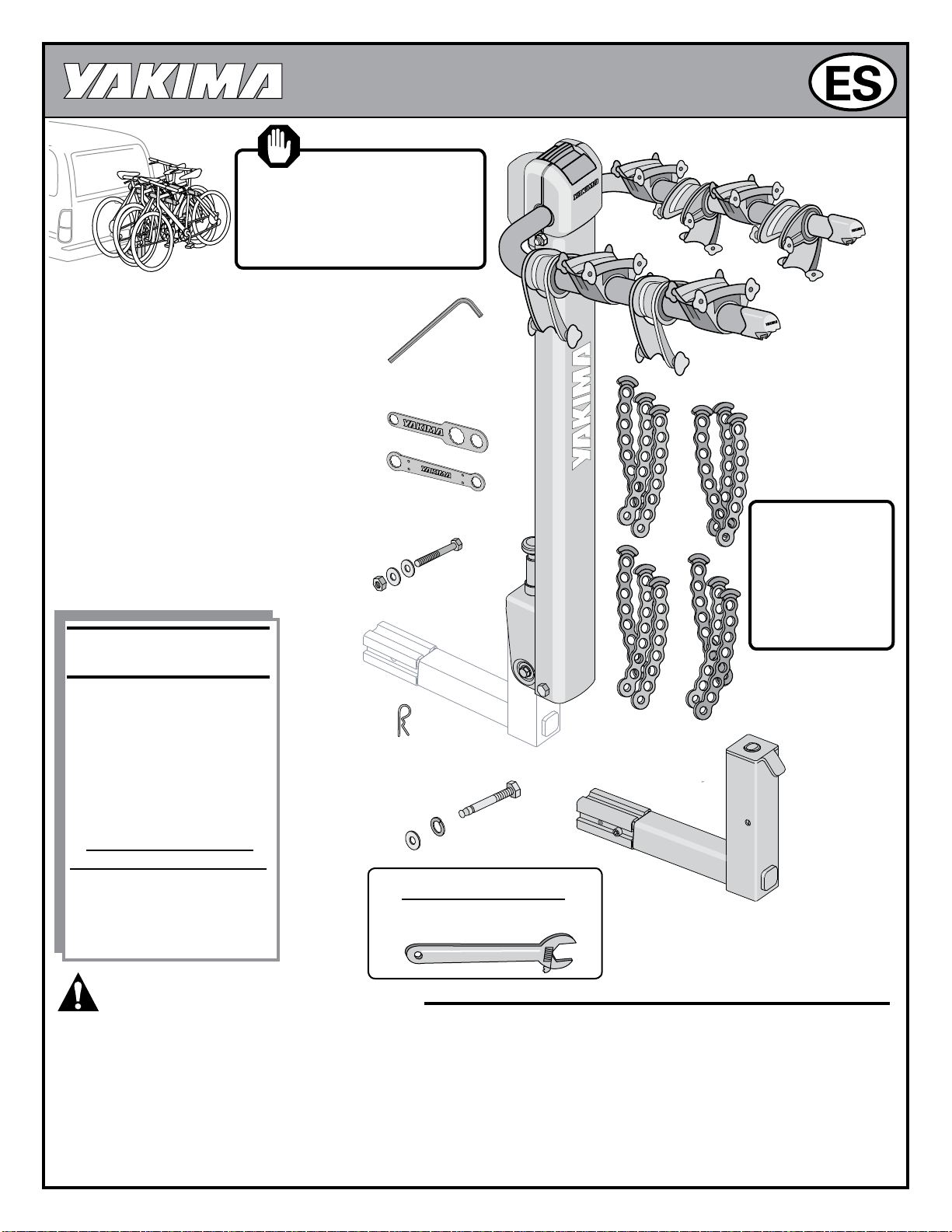

WHEEL STRAP
DOUBLEDOWN (1X)
WRENCH (1X)
HEX WRENCH (1X)
BASE (1X)
SAFETY
CLIP (1X)
PIVOT BOLT (1X)
HITCH BOLT (1X)
PIVOT WASHER (2X)
PIVOT NUT (1X)
LOCK WASHER (1X)
WASHER(1X)
DoubleDown 2
6 straps
DoubleDown 4
12 straps
DoubleDown 5
15 straps
For Your
Safety
Warranty
Registration
on-line
YAKIMA.com WRENCH (1X)
TOOLS REQUIRED:
ADJUSTABLE WRENCH
IMPORTANT WARNING
ItIs crItIcal that all yakIma racks and accessorIes be properly and securely attached to your vehIcle. Improper attachment could result In
an automobIle accIdent, and could cause serIous bodIly Injury or death to you or to others. you are responsIble for securIng the racks and
accessorIes to your car, checkIng the attachments prIor to use, and perIodIcally InspectIng the products for adjustment, wear, and damage.
therefore, you must read and understand all of the InstructIons and cautIons supplIed wIth your yakIma product prIor to InstallatIon
or use. Ifyou do not understand all of the InstructIons and cautIons, or If you have no mechanIcal experIence and are not thoroughly
famIlIar wIth the InstallatIon procedures, you should have the product Installed by aprofessIonal Installer such as aqualIfIed garage or
auto body shop.
PURCHASE
SEPARATELY:
DeadLock
Locks bikes to carrier, and
carrier to vehicle.
Part #8002411
See at www.yakima.com
HitchSki
-for DoubleDown 4 & 5 ONLY-
Carries up to 6 pr. skis or 4
snow boards.
Part #8002418
See at www.yakima.com
Part #1033437 Rev.B
DO NOT USE THIS PRODUCT
WITH HITCH EXTENDERS.
USE ONLY YAKIMA ADAPTERS WITH
THIS PRODUCT. DO NOT USE ANY
OTHER BRAND TONGUE ADAPTER.

1033437B-2/15
IF YOUR VEHICLE'S HITCH IS 1 1/4":
REMOVE THE 2" HITCH ADAPTER,
AND THE PLASTIC SLEEVE.
Remove the bolt from
the adapter using
the hex wrench.
Remove the
adapter, and
sleeve from the
tongue.
FOR 2" HITCHES: PROCEED
TO NEXT STEP.
Use this
hole.
INSTALL TONGUE.
Push the tongue into the hitch
plate, aligning the holes.
• Install hex bolt and a flat washer.
• Add a second washer, attach a nut.
INSERT TONGUE INTO
VEHICLE'S HITCH.
IF SPARE TIRE CAUSES
INTERFERENCE, DO NOT
USE THIS PRODUCT!
Align the holes in the receiver
to the holes in the tongue.
• TIGHTEN with adjustable wrench.
INSTALL LARGE BOLT, LOCK-WASHER, AND WASHER.
• Install safety pin.
• Install bolt, lock-washer, and washer
from right side of receiver.

1033437B-3/15

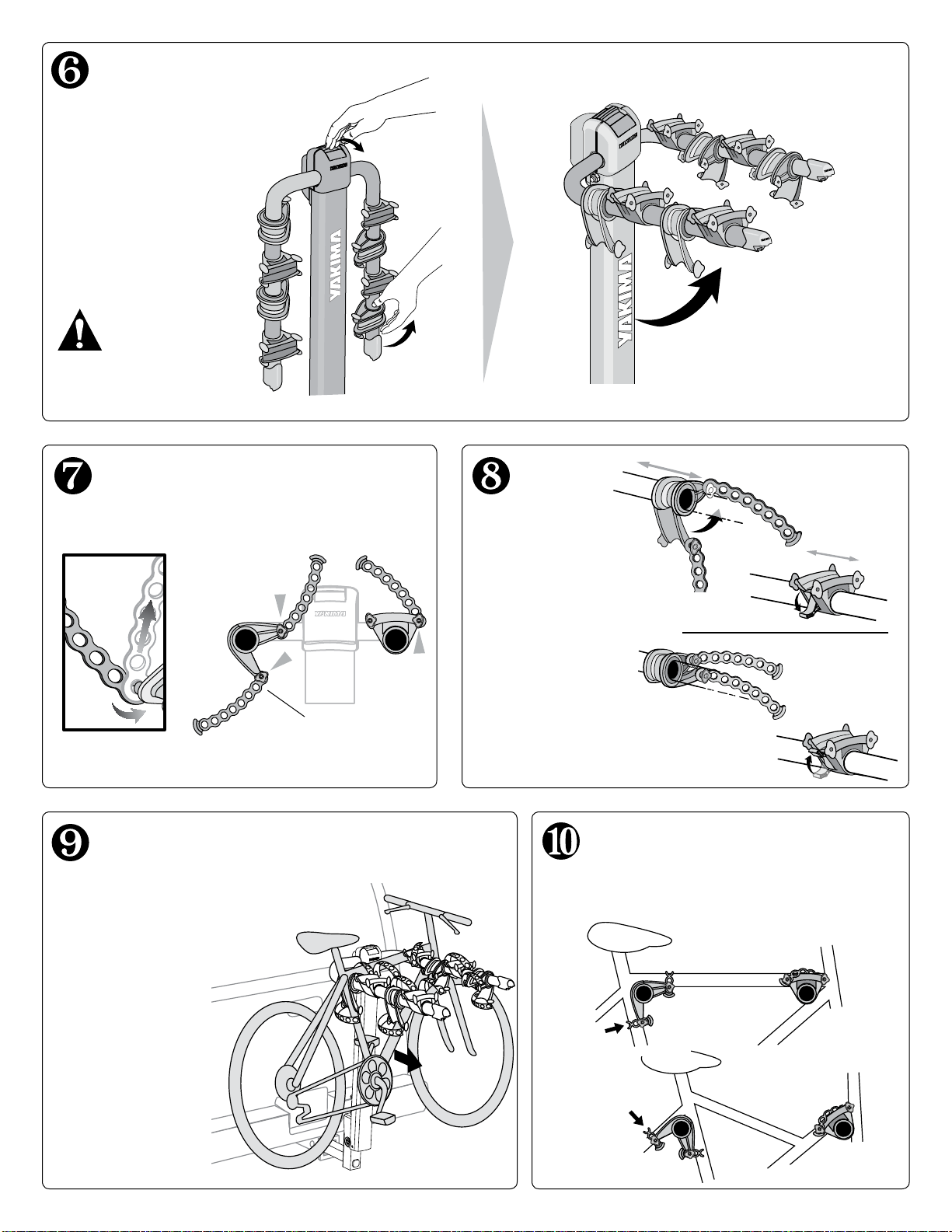

EXTEND ARMS. RAISE ARMS COMPLETELY.
Pull the lever to
release the arms
from locked-down
position.
Arms will lock
into position.
CAUTION
Keep fingers away from
ALL moving parts!
LOAD HEAVIEST BIKE FIRST.
• Always load first
bike with chain
away from vehicle.
• Compress cradles
against stabilizer.
Stabilize the bike frame in
the cradle.
Arrange bikes for best stabilization.
CRADLE
POSITIONING
To slide cradles along the
carrier arms, close cradle
and stabilizer.
Close cradles while
loading bikes.
Attach one rubber strap to
each cradle and stabilizer.
stabilizer

1033437B-4/15
CAUTION: NEVER OPERATE VEHICLE WITH DOUBLEDOWN IN FOLDED POSITION!
CAUTION: KEEP FINGERS AWAY
FROM ALL MOVING PARTS!

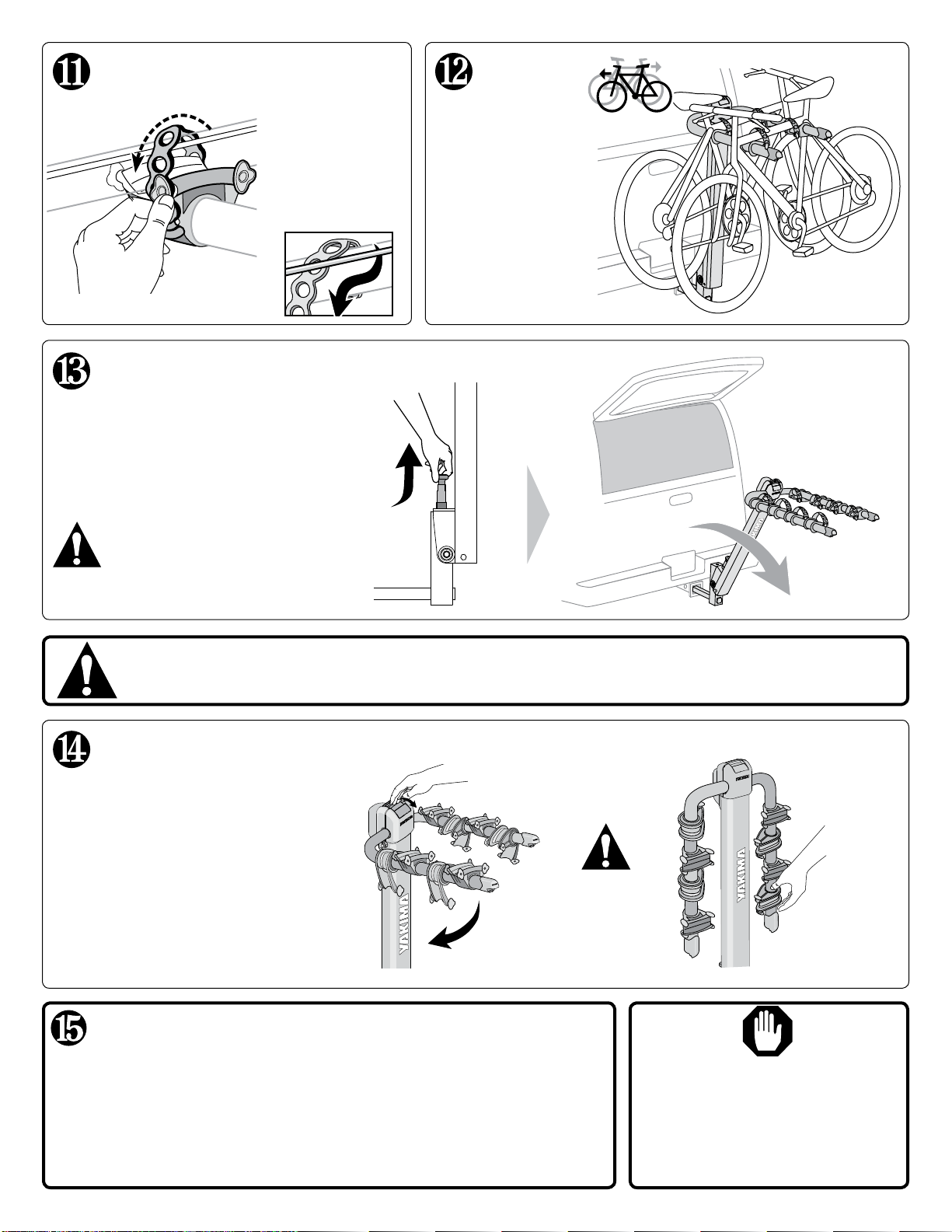

FOLD MAST DOWN TO ACCESS THE REAR:
• Unload the bikes.
• Pull release knob upward.
• Fold mast down.
• When finished be sure to
bring mast back to the
upright and locked position. PULL
LOAD
REMAINING
BIKES.
Alternate bike
directions to avoid
interference.
Stabilize bike, secure
with straps.
Pull straps tightly over frame
diagonally, hook into place.
The straps can
be routed under
the cables.
PERFORM SAFETY CHECKS
IF YOUR VEHICLE HAS A
REAR HATCH:
On some vehicles, hatch
interference is unavoidable.
Use caution when opening
your hatch.
• Mast must be locked into place when operating vehicle.
• Be sure the straps are hooked securely over the bike frames.
• Replace straps if cracked or worn.
• Be sure all hardware is secured according to instructions.
• Do not let bicycle tires hang near vehicle’s hot exhaust.
• Pull release lever forward.
• Pull up slightly on arms
while pulling lever.
• Fold arms.
Be sure arms
lock in down
position.
FOLD CARRIER ARMS WHEN NOT IN USE.

1033437B-5/15
TECHNICAL ASSISTANCE OR REPLACEMENT PARTS:
Contact your dealer or call
[phone]
Monday through Friday
7:00 am to 5:00 pm PST
K E E P T H E S E I N S T R U C T I O N S !
WARNING
Attachment hardware can loosen over time. Check before each use, and tighten
if necessary. Failure to perform safety checks can result in property damage,
personal injury, or death.
— USE —
• Off-road driving is not recommended and
could result in damage to your vehicle, hitch
receiver, or your bikes.
• Do not transport bicycles with attached
baby seats, panniers, wheel covers, full bike
covers or motors.
• Not intended for tandem, or recumbent bikes.
— INSTALLATION —
• Do not install if spare tire causes
interference.
• Do not install on trailers, campers, or
mobile homes.
• Remove this rack before entering an
automatic car wash, and when not in use.
IMPORTANT LOAD LIMITS
DoubleDown 2 - 2 bicycles, 30 lbs. each.
DoubleDown 4 - 4 bicycles, 30 lbs. each.
DoubleDown 5 - 5 bicycles, 30 lbs. each.
This product is designed for a hitch receiver, Class II or greater.
Some undersized receivers may not accept this product.
If you do not know the capabilities of your hitch receiver, consult an automotive professional.
This product is covered by YAKIMA’s
“Love It Till You Leave It” Limited Lifetime Warranty
To obtain a copy of this warranty, go online to www.yakima.com
or email us at [email protected]
or call [phone]
MAINTENANCE
Use non-water soluble lubricant on moving
metal parts. Use a soft cloth with water and
mild detergent to clean rubber parts.
DoubleDown mast must
be locked in place
before loading bikes or
moving vehicle!
CLICK

DoubleDown 2,4,&5
1033437B-6/15

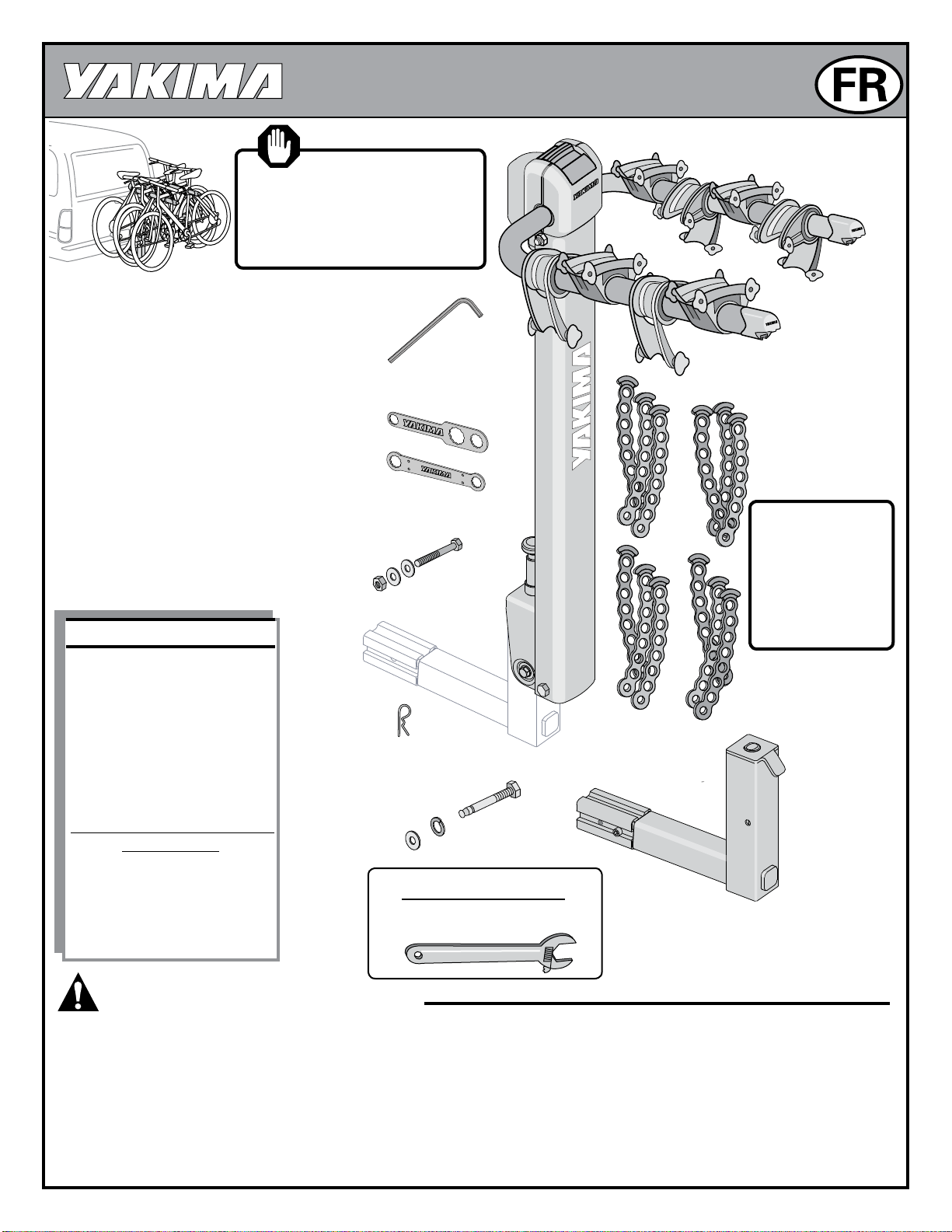

SANGLE POUR
ROUE
DOUBLEDOWN (1X)
CLÉ (1X)
CLÉ HEXAGONALE (1X)
BASE (1X)
PINCE DE
SÉCURITÉ (1X)
AXE D'ARTICULATION (1X)
BOULON D'ATTELAGE (1X)
RONDELLE D'AXE D'ARTICULATION (2X)
ÉCROU D'AXE D'ARTICULATION (1X)
RONDELLE (1X)
RONDELLE DE
BLOCAGE (1X)
DoubleDown 2
6 sangles
DoubleDown 4
12 sangles
DoubleDown 5
15 sangles
Avertissement importAnt
Ilest essentIel que tous les supports et accessoIres yakIma soIent fIxés et attachés solIdement àvotre véhIcule. une attache Inadéquate peut
causer un accIdent du véhIcule et des blessures graves ou mortelles pour vous ou pour les autres. Ilvous Incombe de fIxer les supports et
accessoIres àvotre véhIcule, de vérIfIer les attaches avant d'utIlIser le dIsposItIf, de vérIfIer régulIèrement que le produIt est ajusté, et qu'Il
n'est pas usé ou endommagé. Ilvous faut donc lIre et comprendre toutes les dIrectIves et mIses en garde fournIes avec votre produIt yakIma
avant de l'Installer ou de l'utIlIser. sItoutes les InstructIons et mIses en garde ne sont pas comprIses, ou sI l'on n'aaucune expérIence en
mécanIque et que l'on n'est pas très famIlIer avec les procédures d'InstallatIon, faIre Installer le produIt par un Installateur professIonnel
comme un garagIste qualIfIé ou réparateur de carrosserIe.
ACHETER SÉPARÉMENT :
DeadLock
Verrouille les bicyclettes
au porteur et le porteur au
véhicule.
Pièce no 8002411
Visiter le site Web au www.
yakima.com
HitchSki
- pour les DoubleDown 4 et 5
SEULEMENT -
Peut porter jusqu'à 6 paires
de skis ou 4 planches à neige.
Pièce no 8002418
Visiter le site Web au www.
yakima.com
NE PAS UTILISER CE PRODUIT AVEC
DES RALLONGES D'ATTELAGE.
UTILISER SEULEMENT LES ADAPTATEURS
YAKIMA AVEC CE PRODUIT. N'UTILISER
AUCUNE AUTRE MARQUE D'ADAPTATEUR DE
LANGUETTE.
CLÉ (1X)
OUTILS NÉCESSAIRES:
clé à molette

1033437B-7/15
SI L'ATTELAGE DE VOTRE VÉHICULE EST DE
3,17 CM (1,25 PO) : ENLEVER L'ADAPTATEUR
D'ATTELAGE DE 5 CM (2 PO) ET LE
MANCHON EN PLASTIQUE.
Enlever le boulon
de l'adaptateur
en utilisant la clé
hexagonale.
Enlever
l'adaptateur et
le manchon de
la languette.
POUR LES ATTELAGES DE 5 CM (2
PO) : PASSER À L'ÉTAPE SUIVANTE.
Utiliser ce
trou.
INSTALLER LA
LANGUETTE.
Pousser la languette dans la plaque
de l'attelage en alignant les trous.
• Installer un boulon hexagonal et une rondelle plate.
• Ajouter une deuxième rondelle, fixer un écrou.
INSÉRER LA LANGUETTE DANS
L'ATTELAGE DU VÉHICULE.
SI LA ROUE DE SECOURS
FAIT OBSTACLE, NE PAS
UTILISER CE PRODUIT!
Aligner les trous dans le dispositif de
réception avec ceux de la languette.
• SERRER avec la clé à molette.
INSTALLER LE BOULON, RONDELLE DE BLOCAGE, ET RONDELLE.
• Installer la goupille de sûreté.
• Installer le boulon, et rondelle de blocage, rondelle
à partir du côté droit du dispositif récepteur.

1033437B-8/15
ÉTENDRE LES BRAS. SOULEVER COMPLÈTEMENT LES BRAS.
Tirer le levier
pour dégager
les bras de
leur position
verrouillée vers
le bas.
Les bras se
verrouillent en
position.
MISE EN GARDE
Garder les doigts
loin de TOUTE pièce
mobile!
CHARGER LA BICYCLETTE LA
PLUS LOURDE EN PREMIER.
• Toujours charger la
première bicyclette
avec la chaîne
à l'opposé du
véhicule.
• Comprimer les
berceaux contre le
stabilisateur.
Stabiliser le cadre de la
bicyclette dans le berceau.
Placer les bicyclettes de manière à
obtenir la meilleure stabilisation.
POSITIONNEMENT
DU BERCEAU
Pour faire glisser
les berceaux le long
des bras porteurs,
fermer le berceau et le
stabilisateur.
Fermer les berceaux
pendant que les bicyclettes
sont chargées.
Fixer une sangle en caoutchouc
sur chaque berceau et
stabilisateur.
stabilisateur

1033437B-9/15
MISE EN GARDE : NE JAMAIS CONDUIRE LE VÉHICULE LORSQUE
DOUBLEDOWN EST EN POSITION REPLIÉE!
MISE EN GARDE : GARDER LES DOIGTS
LOIN DE TOUTE PIÈCE MOBILE!
REPLIER LE MÂT VERS LE BAS POUR
ACCÉDER À
L'ARRIÈRE :
• Décharger les bicyclettes.
• Tirer le bouton de dégagement
vers le haut
• Replier le mât vers le bas.
• Lorsque terminé, toujours
remettre le mât en position
verticale et verrouillée.
TIRER
CHARGER LE
RESTE DES
BICYCLETTES.
Alterner le sens
des bicyclettes
pour éviter
l'encombrement.
Stabiliser la
bicyclette et la fixer
avec des sangles.
Tirer les sangles pour bien les
serrer sur le cadre, en diagonale,
avec le crochet en place.
Les sangles
peuvent être
acheminées
sous les câbles.
EFFECTUER DES VÉRIFICATIONS DE SÉCURITÉ.
SI VOTRE VÉHICULE EST DOTÉ
D'UNE PORTE ARRIÈRE :
Sur certains véhicules, la porte arrière
fera obstacle.
Faire preuve de prudence lors de
l'ouverture de la porte arrière.
• Le mât doit être verrouillé en place lors de la conduite du véhicule.
• Veiller à ce que les sangles soient accrochées fermement par-dessus les cadres
des bicyclettes.• Remplacer des sangles craquelées ou usées.
• S'assurer que toute la visserie est fixée solidement selon les directives.
• Ne pas laisser les pneus des bicyclettes pendre à proximité des tuyaux
d'échappement chauds.
• Tirer le levier de
dégagement vers l'avant.
• Tirer légèrement vers le
haut sur les bras, tout en
tirant le levier.
• Replier les bras.
S'assurer que les
bras se verrouillent
lorsqu'ils sont en
position vers le
bas.
REPLIER LES BRAS DU PORTEUR LORSQU'ILS NE SONT PAS UTILISÉS.

1033437B-10/15
AIDE TECHNIQUE OU PIÈCES DE RECHANGE :
Contacter votre détaillant ou composer le
[phone]Du lundi au vendredide 7:00 à 17:00 heure normale du Pacique
C O N S E R V E R C E S I N S T R U C T I O N S !
AVERTISSEMENT
La visserie de fixation peut se desserrer avec le temps. Vérifier avant chaque
utilisation et serrer au besoin. Le fait de négliger ces vérifications de sécurité
peut causer des dommages matériels, des blessures ou la mort.
— UTILISATION —
• La conduite hors route n'est pas recommandée et
risque d'endommager votre véhicule, le dispositif de
réception de l'attelage ou vos bicyclettes.
• Ne pas transporter des bicyclettes auxquelles sont
fixées des sièges de bébé, des housses de roue, des
housses pour bicyclette ou des moteurs.
• N'est pas conçu pour des tandems ou des bicyclettes
à position allongée.
— INSTALLATION —
• Ne pas installer si le pneu de secours fait obstacle.
• Ne pas installer sur des remorques, camionnettes
de camping ou maisons mobiles.
• Enlever ce support avant d'entrer dans un lave-auto
automatique et lorsque le support n'est pas utilisé.
LIMITES DE CHARGE IMPORTANTES
DoubleDown 2 - 2 bicyclettes, 13,6 kg (30 lb) chaque.
DoubleDown 4 - 4 bicyclettes, 13,6 kg (30 lb) chaque.
DoubleDown 5 - 5 bicyclettes, 13,6 kg (30 lb) chaque.
Ce produit est conçu pour un récepteur d'attelage de classe II ou supérieure.
Certains dispositifs de réception de taille inférieure peuvent ne pas accepter ce produit.Si l'on ne connaît
pas les capacités de son dispositif de réception d'attelage, consulter un professionnel de l'automobile.
Ce produit est couvert par la
garantie à vie limitée YAKIMA « Vous l'aimez tant
que vous l'utilisez »
Pour obtenir une copie de cette garantie, visiter le site Web www.yakima.
comou envoyer un courriel au [email protected] encore
composer le [phone]
ENTRETIEN
Utiliser du lubrifiant non soluble dans
l'eau sur les pièces mobiles en métal.
Utiliser un chiffon doux imbibé d'eau et un
détergent doux pour nettoyer les pièces en
caoutchouc.
Le mât DoubleDown
doit être verrouillé en
place avant de charger
les bicyclettes ou de
déplacer le véhicule!
CLIC
