Yakima K677 User manual

1/923-13-677-Rev6 Please Recycle
K677 Instructions
ALWAYS REFER TO OUR WEBSITE FOR THE LATEST VERSION OF INSTRUCTIONS.
BESUCHEN SIE IMMER UNSERE WEBSITES, UM DIE NEUESTE VERSION DER ANWEISUNGEN ZU ERHALTEN.
CONSULTE NUESTRAS PÁGINAS WEB PARA VER LA ÚLTIMA VERSIÓN DE LAS INSTRUCCIONES.
RÉFÉREZ VOUS TOUJOURS À NOS SITES INTERNET POUR CONSULTER LA DERNIÈRE VERSION DES INSTRUCTIONS.
DEN NYESTE VERSJONEN AV INSTRUKSJONENE ER ALLTID TILGJENGELIG PÅ VÅRE NETTSIDER.
CONSULTE SEMPRE OS NOSSOS WEBSITES PARA OBTER A MAIS RECENTE VERSÃO DAS INSTRUÇÕES.
АКТУАЛЬНАЯ ВЕРСИЯ ИНСТРУКЦИИ ДОСТУПНА НА НАШЕМ САЙТЕ.
FARE SEMPRE RIFERIMENTO AI NOSTRI SITI WEB PER L’ULTIMA VERSIONE DELLE ISTRUZIONI.
ZAWSZE SPRAWDZAJ NASZĄSTRONĘINTERNETOWĄ,ABY UZYSKAĆNAJNOWSZĄWERSJĘINSTRUKCJI.
NEJNOVĚJŠÍ VERZI POKYNŮVŽDY NAJDETE NA NAŠÍ WEBOVÉ STRÁNCE.
POSLEDNÚ VERZIU POKYNOV VŽDY NÁJDETE NA NAŠICH WEBOVÝCH STRÁNKACH.
RAADPLEEG ALTIJD ONZE WEBSITES VOOR DE MEEST RECENTE VERSIE VAN DE INSTRUCTIES.
SE ALLTID VÅRA WEBBPLATSER FÖR DEN SENASTE VERSIONEN AV INSTRUKTIONERNA.
DEN NYESTE VERSION AF VEJLEDNINGERNE ER ALTID TILGÆNGELIG PÅ VORES HJEMMESIDER.
ОСТАННЯ ВЕРСІЯ ІНСТРУКЦІЇ ЗАВЖДИ ДОСТУПНА НА НАШОМУ САЙТІ.
KATSO AINA VERKKOSIVUSTOILTAMME UUSIN VERSIO OHJEISTA.
EN
DE
ES
FR
NO
PT
RU
IT
PL
CS
SK
NL
SV
DK
UA
FI
MAX kg (lb)
++ =
kg (lb)
MAX
Mitsubishi Eclipse Cross ES, 5dr SUV 21+ AU, EU, NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 12-Jul 20 AU, NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 12-20 EU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV Aug 20-Sep 21 NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV Aug 20-Oct 21 AU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 21-21 EU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV Oct 21+ NZ 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV Nov 21+ AU 75 kg (165 lb) 75 kg (165 lb)
Mitsubishi Outlander, 5dr SUV 22+ EU 75 kg (165 lb) 75 kg (165 lb)
F T S
HD
THD

2/923-13-677-Rev6 Please Recycle
11-04-218
CONTENTS • INHALT • CONTENIDO • CONTENU • INNHOLD • CONTEÚDO • СОДЕРЖАНИЕ • CONTENUTO
ZAWARTOŚĆ • OBSAH • OBSAH • INHOUD • INNEHÅLL • INDHOLD • ЗМІСТ • SISÄLLYS
FLUSH (F) THROUGH (T) HEAVY DUTY (HD) STANDARD (S)
T
FS
HD THD
COMPATIBLE WITH • KOMPATIBEL MIT • COMPATIBLE CON • COMPATIBLE AVEC • KOMPATIBEL MED
• COMPATÍVEL COM • СОВМЕСТИМ С• COMPATIBLE CON • KOMPATYBILNY Z • KOMPATIBILNÍ S
• KOMPATIBILNÉ S • COMPATIBLE MET • KOMPATIBEL MED • KOMPATIBEL MED • СУМІСНИЙ З•
YHTEENSOPIVA
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
TRIM HD (THD)
M6 x 50 mm

3/923-13-677-Rev6 Please Recycle
XX
XX
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
1 2
x10
a
x4x4
F/T
HD/S
T
F
HD
S
THD

4/923-13-677-Rev6 Please Recycle
5
x4
6
x4
x4x4
4
3

5/923-13-677-Rev6 Please Recycle
9
x4
7 8
x4 x4
x4
11
10
PLACEMENT • PLATZIERUNG • COLOCACIÓN • MONTAGE • PLASSERING • COLOCAÇÃO • РАЗМЕЩЕНИЕ • MONTAGGIO
UMIESZCZENIE • UMÍSTĚNÍ • UMIESTNENIE • PLAATSING • PLACERING • PLACERING • РОЗМІЩЕННЯ • SIJOITTAA
FR RR
FL RL
x2

6/923-13-677-Rev6 Please Recycle
X
X
1
2
A
B
12
12AB
Mitsubishi Eclipse Cross ES, 5dr SUV 21+ AU, EU,
NZ
X = 900 mm (35 3/8”) X = 860 mm (33 7/8”) A = 230 mm (9”) B = 460 mm (18 1/8”)
Mitsubishi Outlander, 5dr SUV 12-Jul 20 AU, NZ X = 960 mm (37 3/4”) X = 910 mm (35 7/8”) A = 300 mm (11 3/4”) B = 450 mm (17 3/4”)
Mitsubishi Outlander, 5dr SUV 12-20 EU X = 960 mm (37 3/4”) X = 910 mm (35 7/8”) A = 300 mm (11 3/4”) B = 450 mm (17 3/4”)
Mitsubishi Outlander, 5dr SUV Aug 20-Sep 21 NZ X = 950 mm (37 3/8”) X = 910 mm (35 7/8”) A = 295 mm (11 5/8”) B = 455 mm (17 7/8”)
Mitsubishi Outlander, 5dr SUV Aug 20-Oct 21 AU X = 950 mm (37 3/8”) X = 910 mm (35 7/8”) A = 295 mm (11 5/8”) B = 455 mm (17 7/8”)
Mitsubishi Outlander, 5dr SUV 21-21 EU X = 950 mm (37 3/8”) X = 910 mm (35 7/8”) A = 295 mm (11 5/8”) B = 455 mm (17 7/8”)
Mitsubishi Outlander, 5dr SUV Oct 21+ NZ X = 850 mm (33 1/2”) X = 815 mm (32 1/8”) A = 280 mm (11”) B = 490 mm (19 1/4”)
Mitsubishi Outlander, 5dr SUV Nov 21+ AU X = 850 mm (33 1/2”) X = 815 mm (32 1/8”) A = 280 mm (11”) B = 490 mm (19 1/4”)
Mitsubishi Outlander, 5dr SUV 22+ EU X = 850 mm (33 1/2”) X = 815 mm (32 1/8”) A = 280 mm (11”) B = 490 mm (19 1/4”)
PRESS
F
PRESS
T
PRESS
HD S
THD
T
FT
T
T
HD T
S
T
THD
xx
xx
==
==
==
==

7/923-13-677-Rev6 Please Recycle
13
x4
GENERAL USE
ROOF BARS
a
2 Nm
(18 lb-in)
x4
14
15
x4

8/923-13-677-Rev6 Please Recycle
F
HD
T
S
THD
16
x4
17
x4

9/923-13-677-Rev6 Please Recycle
Kxxxx Fitting Kit
Kxxx Fitting Kit
•
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
Make Model,Variant,xdrs Vehicle Type xx-+ AU,NZ, CN,US, EU,ZA xx kg (xx lb) xxx kg (xxx lb)
F T P HD
kg(lb)
kg(lb)
kg(lb)
kg (lb)
>
kg(lb)
kg (lb)
<
++ =
kg (lb)
REQUIRED • ERFORDERLICH • REQUERIDOS • OBLIGATOIRE • NØDVENDIG • NECESSÁRIO • ɈȻəɁȺɌȿɅɖɇɈ • OBBLIGATORIO
POTRZEBY • NEVYHNUTELNÉ • NEVYHNUTNÉ • NODIG • NÖDVÄNDIG • PÅKRÆVET • ɉɈɌɊȱȻɇȺ • EDELLYTETÄÄN
MAXIMUM kg (lb) • MAXIMUM kg • MÁXIMO kg • MAXIMUM kg • MAKSIMALT kg • MÁXIMO kg
ɆȺɄɋɂɆɍɆ ɤɝ • MASSIMO kg • MAKSYMALNEJ kg • MAXIMÁLNÍ kg • MAXIMÁLNE kg
MAXIMUM kg • MAXIMAL kg • MAKSIMAL kg • ɆȺɄɋɂɆȺɅɖɇȺ kg • ENIMMÄISMÄÄRÄ kg
•
•
4X
50 km
R8A9N1D
4X
XX kg
MAX.
XX kg
MAX.
++
10
25
Usewith these roof racks:
4
x4
FI
UA

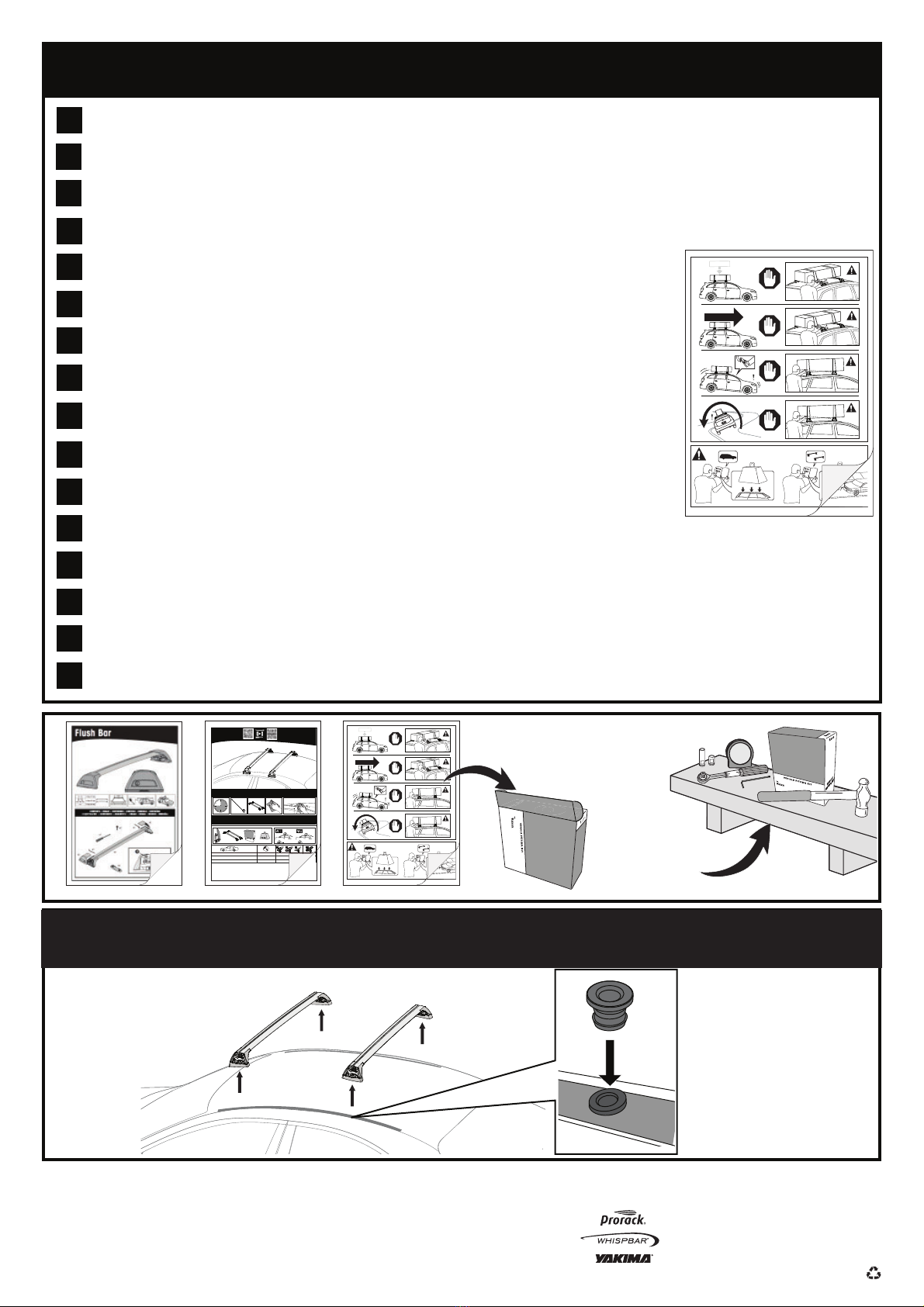

Please read safety and warranty booklet included with this product prior to use. For more information visit your
local dealer.
Bitte lesen und beachten Sie die beiliegende Montageanleitung, Sicherheitshinweise und Garantiebedingungen
bevor Sie das Produkt montieren/benutzen. Für weitere Informationen kontaktieren Sie bitte Ihnen Händler.
Por favor, lea folleto de seguridad y garantía que se incluye con este producto antes de su uso . Para obtener
más información, visite a su distribuidor local.
Veuillez lire attentivement le manuel de sécurité et de garantie avant utilisation. Pour plus d’informations,
visitez votre concessionnaire local.
Vennligst les hefte om sikkerhet og garanti som er vedlagt dette produkt før det tas i bruk. For mer informasjon
ta kontakt med din forhandler.
Por favor leia o manual de segurança e garantia incluído, antes de utilizar o produto. Para mais informações
visite o seu revendedor local.
Пожалуйста, ознакомьтесь синструкцией перед тем, как использовать товар. Для получения более подробной
информации обратитесь кместному дилеру.
Si prega di leggere il libretto di sicurezza e garanzia incluso nel prodotto prima dell’uso. Per maggiori
informazioni visita il rivenditore locale.
Proszęzapoznaćsięz warunkami gwarancji i bezpieczeństwa przed użyciem produktu. W celu uzyskania dodatkowych
informacji proszękontaktowaćsięz najbliższym autoryzowanym punktem sprzedaży.
Před použítím si prosím přečtěte přiložené informace o bezpečnosti a záručních podmínkách. Pro více informací
navštivte nejbližšího dealera.
Pred použitím si prosím prečítajte priložené informácie o bezpečnosti a záručných podmienkach. Pre viac informácií
navštívte najbližšieho dílera.
A.U.B. bijgesloten garantie- en veiligheidsinstructies grondig lezen voor gebruik van dit product. Voor meer
informatie graag contact opnemen met uw dealer.
Var snäll och läs igenom säkerhets- och garantihäftet som medföljer produkten före användning. För mer
information besök din lokala återförsäljare.
Læs venligst sikkerheds- og garantibogsholderen, der følger med dette produkt, inden brug. For mere
information besøg din lokale forhandler.
Будь ласка, ознайомтеся збронью безпеки та гарантії, включені до цього продукту перед використанням. Для
отримання додаткової інформації відвідайте місцевого дилера.
Lue tämän tuotteen mukana toimitetut turvallisuus- ja takuu huoltopalvelut ennen käyttöä. Lisätietoja saat
paikalliselta jälleenmyyjältä.
4X
50 km
R8A9N1D
4X
XX kg
MAX.
XX kg
MAX.
EN
FR
ES
DE
IT
PT
RU
NO
PL
NL
CS
SK
SV
DK
ATTENTION • ACHTUNG • ATENCIÓN • ATTENTION • OPPMERKSOMHET • ATENÇÃO • ВНИМАНИЕ • ATTENZIONE
UWAGA • UPOZORNĚNÍ • UPOZORNENIE • LET OP • UPPMÄRKSAMHET • OPMÆRKSOMHED • УВАГА • HUOMIO
REMOVAL • ABMONTIEREN • DESMONTAJE • DÉPOSE • FJERNING • REMOÇÃO • УДАЛЕНИЕ • RIMOZIONE • USUNIĘCIE
ODSTRANĚNÍ • ODSTRÁNENIE • VERWIJDERING • AVMONTERING • FJERNELSE • ДЕМОНТАЖ • POISTAMINEN
Yakima Australia Pty Ltd
17 Hinkler Court, Brendale
QLD 4500, Australia
1800 143 548
www.prorack.com.au
www.yakima.com.au
Yakima Products, Inc.
4101 Kruse Way
Lake Oswego, OR. 97035 USA
888 925 4621
www.yakima.com
WORKS WITH:
ALL CONTENT SUBJECTTO YAKIMA AUSTRALIA PTY LTD COPYRIGHT © 2018
