Zenith 2104W User manual

Pg 1of 8 MCS 10/05/2010
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.
©2010 Zenith Products Corp. IS2110
Assembly Instructions - Model 2104W (White)
Instrucciones de Ensamblado - Modelo 2104W (Blanco)
Instructions d'assemblage - Modèle 2104W (Blanc)

Pg 2of 8

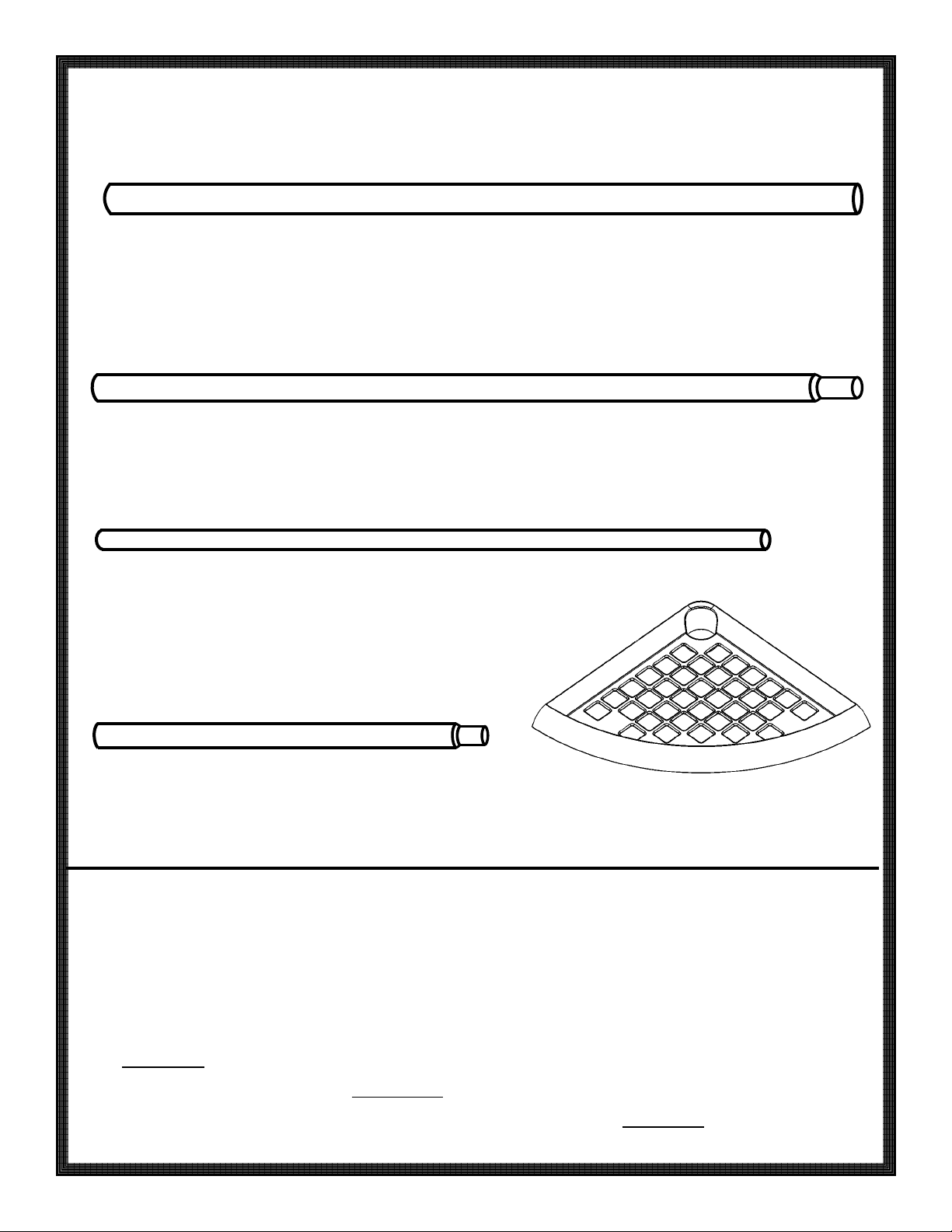

(E) 4 Plastic shelves
4 Repisas de plástico
4étagères en plastique
List of Parts:
Lista de Partes:
Liste des pièces :
(C) 1 1/2” diameter tube
1 Tubo con diámetro de 1/2"
1tube de 12,7 mm (1/2 po) de diamètre
(B) 2 Long tapered tubes
2 Tubos largos con extremos
con ahusamiento
2longs tubes coniques
(A) 1 Straight tube
(with spring packed inside)
1 Tubo recto
(resorte empacado dentro del tubo)
1tube droit
(ressort à l'intérieur du tube)
(D) 1 Short tapered tube
1 Tubo corto con extremo
con ahusamiento
1tube conique court
This unit is designed to extend to 8’-1”.
For higher ceilings, you may order 16”
extension tubes by sending check or
money order for $6.00 to:
Zenith Product Corp.
400 Lukens Drive
New Castle, DE 19720
or to pay by VISA or MASTERCARD
call toll free 1-800-892-3986 between
8:00AM-5:00PM EST Monday through
Friday. IMPORTANT:Please be sure to
include model number and color
when ordering.
Esta unidad está diseñada para extenderse
a 8'-1". Para techos más altos, usted puede
ordenar tubos de extensión de 16" enviando
un cheque o giro postal ("money order") por
$6.00 a:
Zenith Product Corp.
400 Lukens Drive
New Castle, DE 19720
o para pagar con VISA o MASTERCARD
llame sin costo por la llamada al
1-800-892-3986 entre las 8:00AM-5:00PM
hora del ESTE de lunes a viernes.
IMPORTANTE:Por favor asegúrese
de incluir el número de modelo y el
color cuando ordene.
La hauteur maximale de ce meuble est de
2,45 m (8 pi 1 po). Si votre plafond est plus
haut, vous pouvez commander des rallonges
de 40,6 cm (16 po). Envoyez un chèque ou
un mandat d'un montant de 6 USD à
l'adresse ci-dessous :
Zenith Product Corp.
400 Lukens Drive
New Castle, DE 19720
Etats-Unis
Vous pouvez aussi payer par carte VISA ou
MASTERCARD en appelant le numéro vert,
1 800 892 3986, de 8 h à 17 h (heure de
l'Est des Etats-Unis), du lundi au vendredi.
IMPORTANT :N'oubliez pas d'indiquer le
numéro du modèle et la couleur.
IS2110

Pg 3of 8
(2) 1 Soft vinyl end cap
1 Cubierta terminal de vinilo suave
1embout en vinyle souple
(4) 1 Plastic end cap with hole
1 Cubierta terminal de plástico con orificio
1 embout en plastique percé
(5) 3 Strips of adhesive tape
3 Tiras de cinta adhesiva
3longueurs de bande adhésive
(3) 2 Plastic T-caps
2 Cubiertas en forma de
"T" de plástico
2 embouts en Ten plastique
(1) 4 Wedges
4 Cuñas
4coins
IS2110

Pg 4of 8
1.
E
NOTE:
If your tub has a low ceiling (approximately
68” from the top of the tub to the ceiling),
use the short tapered tube in place of
the second long tapered tube in Step 1.
NOTA:
Si su bañera tiene un techo bajo
(aproximadamente 68" desde la parte
superior de la bañera al techo) utilice el
tubo corto con ahusamiento en lugar
del segundo tubo largo con
ahusamiento en el Paso 1.
REMARQUE :
Si le plafond au-dessus de votre baignoire
est bas (environ 1,72m (68 po) entre le
haut de la baignoire et le plafond),
utilisez le tube conique court au lieu du
deuxième long tube conique au point 1.

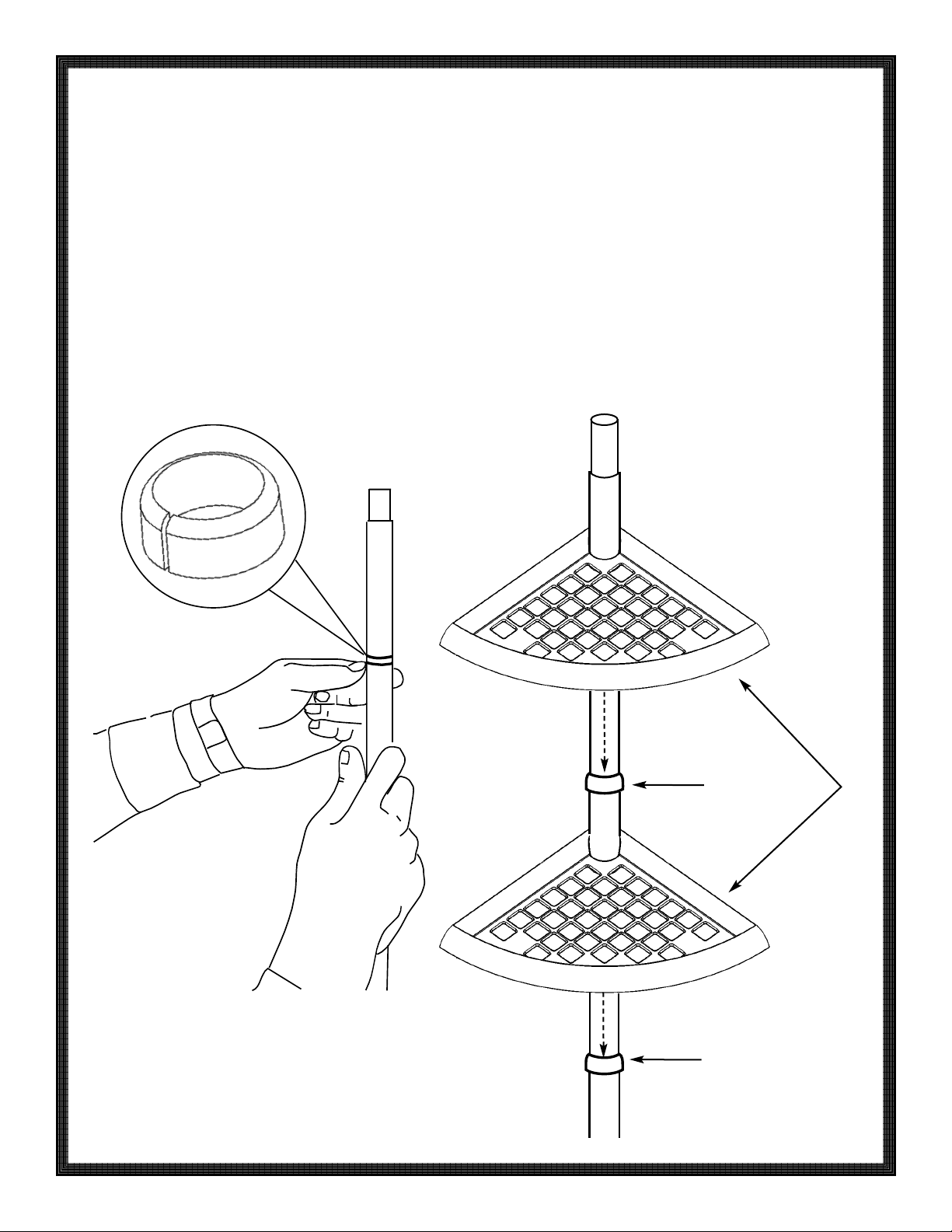

Place a wedge (1) (tapered or rounded end
up) on one of the long tapered tubes (B)
approximately half way down. Slide a shelf
(E) down the tube and fit over the wedge.
Repeat process for one of the middle
shelves (E). Shelves can be adjusted by
moving the wedges up or down. Repeat
process for other long tapered tube (B) and
other shelves (E).
Coloque una cuña (1) (ahusada o con el
extremo redondeado) sobre uno de los
tubos largos ahusados (B) aproximadamente
por el centro. Deslice una repisa (E) por el
tubo y colóquela sobre la cuña. Repita el
proceso para una de las repisas centrales
(E). Las repisas se pueden ajustar
desplazando las cuñas hacia arriba o hacia
abajo. Repita el proceso para el otro tubo
largo ahusado (B) y otras repisas (E).
Placez une clavette (1) (extrémité conique
ou arrondie en haut) sur l’un des longs tubes
coniques (B), à mi-hauteur environ. Enfilez
une étagère (E) le long du tube jusqu’à ce
qu’elle repose sur la clavette. Procédez de
même pour l’une des étagères médianes (E).
La hauteur des étagères peut être modifiée
en déplaçant les clavettes de haut en bas.
Répétez l’opération pour l’autre long tube
conique (B) et les étagères restantes (E).
1
1
IS2110

Pg 5of 8
2.
3.
(spring packed inside tube A)
(resorte empacado dentro del tubo A)
(ressort à l'intérieur du tube A)

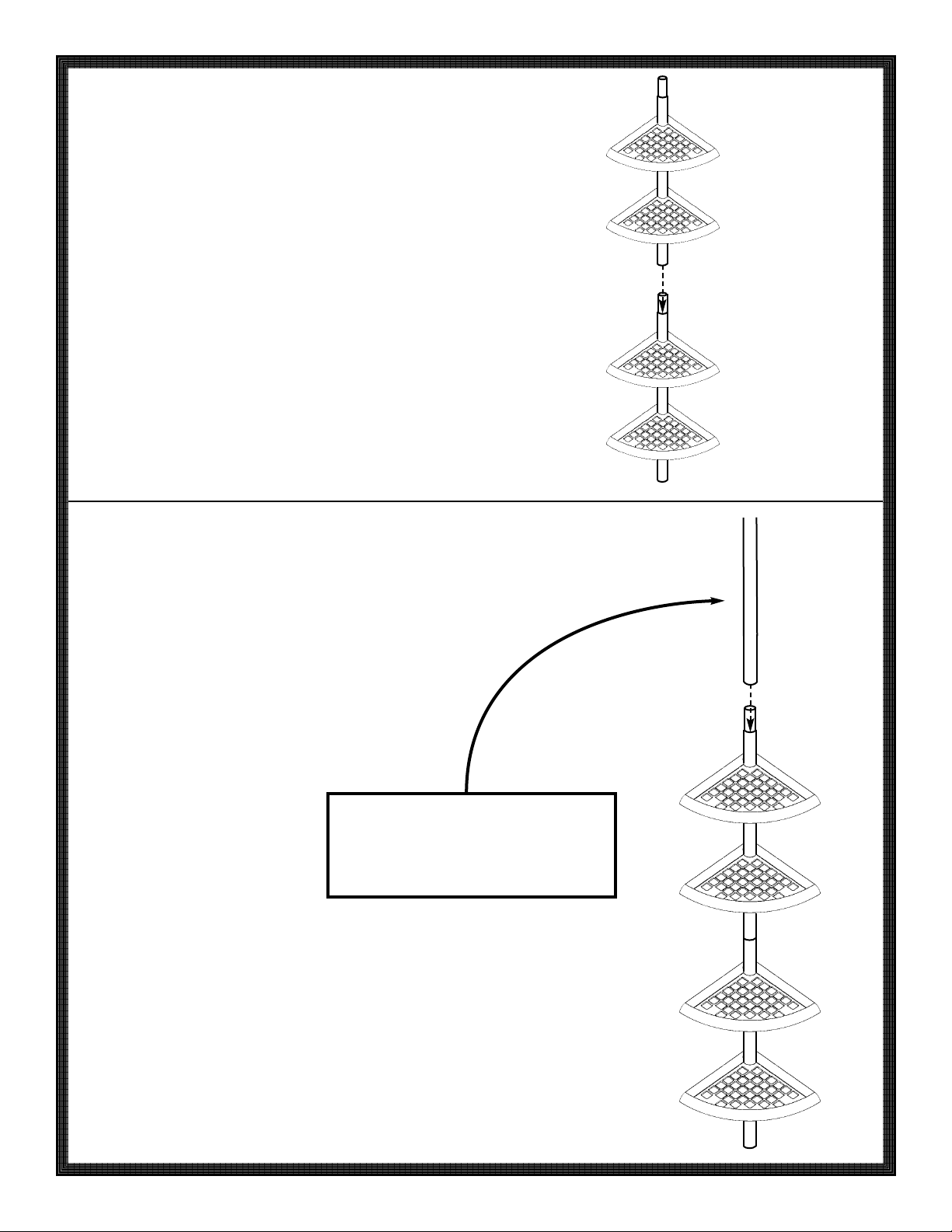

Place the tapered end of the tube with the
two shelves on it into the untapered end
of the other tube with the shelves on it.
Coloque el extremo con ahusamiento del
tubo con las dos repisas dentro del
extremo sin ahusamiento del tubo con el
ensamble de gabinete en él.
Enfilez l'extrémité conique du tube muni
des deux étagères dans l'extrémité non
conique du tube supportant le serviteur.
IS2110
Place the straight tube (with spring
packed inside) (A) on top of the assembly.
Coloque el tubo recto (resorte empacado
dentro del tubo) (A) en la parte superior
del ensamble y deslice el resorte hacia
abajo dentro de él tubo recto (A).
Enfilez le tube droit (ressort à l'intérieur
du tube) (A) sur le haut de unité.

Pg 6of 8
5.
4.
A
4
C
3
C
4
3
4
A
Slide the plastic end cap with hole (4) on
the 1/2” tube (C). Place a T-cap (3) on
each end of the 1/2” tube (C).
Deslice la cubierta terminal de plástico
con orificio (4) en el tubo de ½" (C).
Coloque una cubierta en forma de "T" (3)
en cada extremo del tubo de ½" (C).
Enfilez l'embout en plastique perforé (4)
dans le tube de 12,7 mm (1/2 po) (C).
Placez ensuite un embout en T(3) à
chaque extrémité de ce tube (C).
Place the 1/2” tube (C) into the open end
of the straight tube (with spring packed
inside) (A).
Slide the end cap with hole (4) over the
straight tube (A).
Coloque el tubo de ½ pulgada (C) dentro
del extremo abierto del tubo recto (con
resorte embutido en su interior) (A).
Deslice la cubierta terminal con el orificio (4)
por sobre el tubo recto (A).
Enfilez le tube de 12,7 mm (1/2 po) de
diamètre (C) dans l’ouverture du tube
droit (ressort à l’intérieur du tube) (A).
Enfilez ensuite l’embout perforé (4) sur le
tube droit (A).
IS2110

Pg 7of 8
6.
2
If needed the height may be reduced by
carefully cutting the short tapered tube.
Remove 1” for each inch that your ceiling
is lower than 7’8”.
Si es necesario, la altura se puede
reducir cortando con mucho cuidado el
tubo de D. Remueva 1" (2.54 cms.) por
cada pulgada que su techo sea menos
alto de 7'8" (2.34 m.)
La hauteur du serviteur peut être raccourcie,
le cas échéant, en sectionnant
soigneusement le tube conique court.
Suivez le tableau suivant en fonction de
la hauteur de votre plafond.
Tub ledge Installation:
Place the soft vinyl end cap (2) on the
bottom of the assembly. Lift the entire
assembly into position over the tub
ledge.
Compress top of unit against the ceiling
at desired location. Move the bottom
end into place on tub ledge so that the
unit is in a vertical position.
For Shower Stall Installation
see step 8.
Instalación en el reborde de
la bañera:
Coloque la cubierta terminal de vinilo
suave (2) en la parte inferior del ensamble.
Levante el ensamble completo en la
posición por sobre el reborde de la
bañera.
Comprima la parte superior de la unidad
contra el cielorraso en el lugar deseado.
Desplace la parte inferior a su lugar
sobre el reborde de la bañera de manera
que la unidad esté en posición vertical.
Para instalación en el
compartimiento de la regadera
vea el paso 8.
Installation sur rebord de
baignoire :
Enfilez l’embout en vinyle souple (2) en
bas du serviteur. Soulevez l’ensemble
pour le mettre en place sur le rebord
de la baignoire.
Comprimez le haut du serviteur contre
le plafond à l’endroit désiré. Placez la
partie inférieure sur le rebord de la
baignoire de façon à ce que l’ensemble
soit en position verticale.
Installation dans cabine de
douche, voir le point 8.
7. Place the tape strips (5) around the
seams of the tubes. (This will protect
the tubes from moisture.)
Coloque las tiras de cinta (5) alrededor
de las uniones de los tubos. (Esto
protegerá a los tubos de la humedad).
Placez les bandes adhésives (5) autour
des jointures de tubes (pour protéger
ces derniers contre l'humidité).
Hauteur de plafond Retirez
2,31 m (7 pi 7 po) 2,54 cm (1 po)
2,28 m (7 pi 6 po) 5,08 cm (2 po)
2,26 m (7 pi 5 po) 7,62 cm (3 po)
2,23 m (7 pi 4 po) 10,16 cm (4 po)
2,20 m (7 pi 3 po) 12,70 cm (5 po)
2,18 m (7 pi 2 po) 15,24 cm (6 po)
2,16 m (7 pi 1 po) 17,78 cm (7 po)
Ceiling Height Remove
7’7” 1”
7’6” 2”
7’5” 3”
7’4” 4”
7’3” 5”
7’2” 6”
7’1” 7”
Altura del Techo Remueva
7’7” 1”
7’6” 2”
7’5” 3”
7’4” 4”
7’3” 5”
7’2” 6”
7’1” 7”

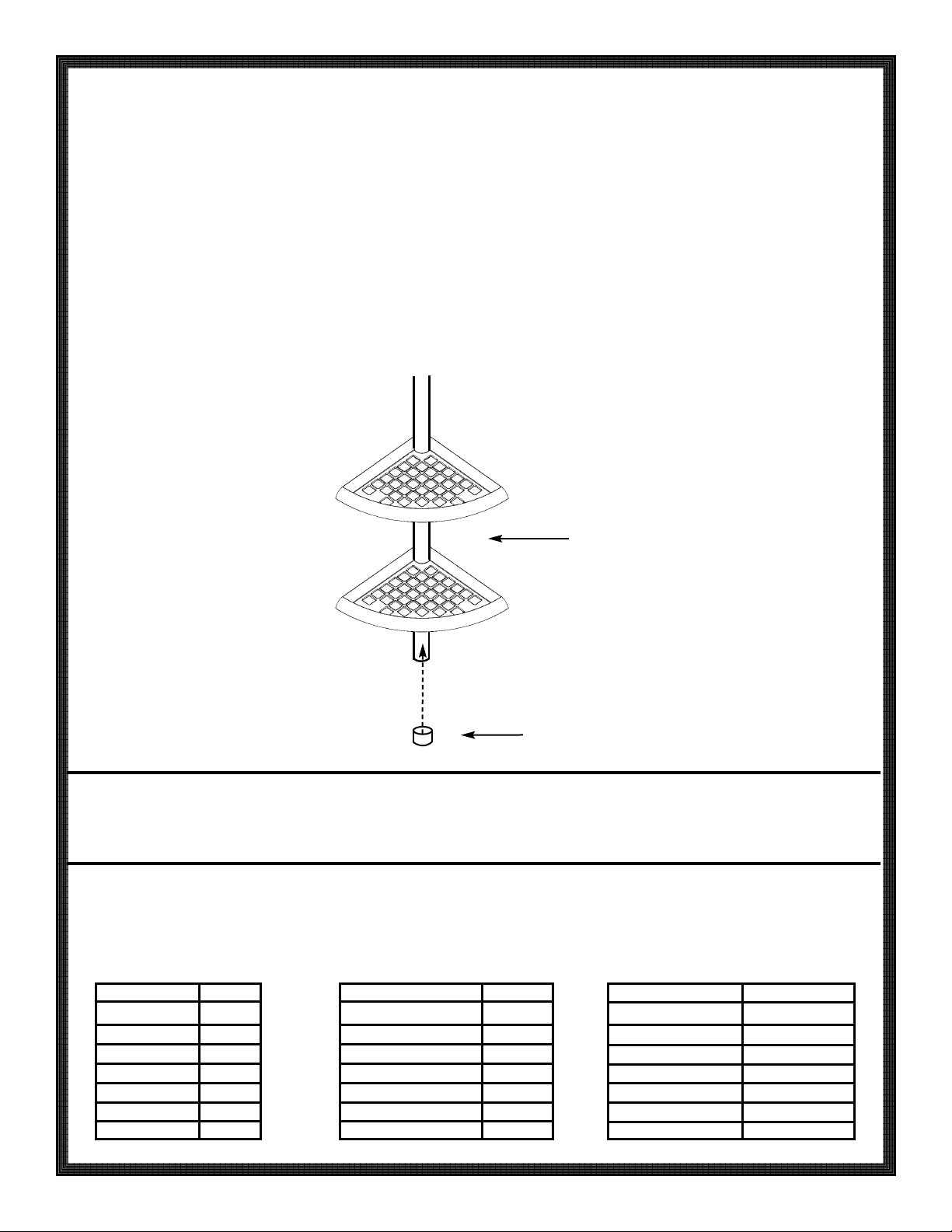

shelf assembly
ensamblado para el gabinete
étagères assemblées
IS2110

Pg 8of 8
If needed the height may be reduced by
carefully cutting the short tapered tube.
Remove 1” for each inch that your ceiling
is lower than 7’8”.
Si es necesario, la altura se puede
reducir cortando con mucho cuidado el
tubo de D. Remueva 1" (2.54 cms.) por
cada pulgada que su techo sea menos
alto de 7'8" (2.34 m.)
La hauteur du serviteur peut être raccourcie,
le cas échéant, en sectionnant
soigneusement le tube conique court.
Suivez le tableau suivant en fonction de
la hauteur de votre plafond.
9. Place the tape strips (5) around the
seams of the tubes. (This will protect
the tubes from moisture.)
Coloque las tiras de cinta (5) alrededor
de las uniones de los tubos. (Esto
protegerá a los tubos de la humedad).
Placez les bandes adhésives (5) autour
des jointures de tubes (pour protéger
ces derniers contre l'humidité).
8. Shower Stall Installation:
Slip the tapered end of the short
tapered tube (D) into the untapered
end of the bottom tube of the assembly.
Place the soft vinyl end cap (2) on the
bottom of the assembly. Lift the entire
assembly into position over the shower
stall floor.
Compress top of unit against the ceiling
at desired location. Move the bottom
end into place on the shower stall floor
so that the unit is in a vertical position.
For Tub Ledge Installation
see step 6.
Instalación en el compartimiento
de la regadera:
Deslice el extremo ahusado del tubo
ahusado más corto (D) dentro del
extremo que no está ahusado del tubo
inferior del ensamble. Coloque la cubierta
terminal de vinilo suave (2) en la parte
inferior del ensamble. Levante el ensamble
completo en la posición por sobre el piso
del compartimiento de la regadera.
Comprima la parte superior de la unidad
contra el cielorraso en el lugar deseado.
Desplace la parte inferior a su lugar
sobre el reborde de la bañera de manera
que la unidad esté en posición vertical.
Para la instalación en el reborde
de la bañera vea el paso 6.
Installation dans cabine de
douche :
Enfilez l’extrémité conique du tube
conique court (D) dans l’extrémité non
conique du dernier tube de l’ensemble.
Enfilez l’embout en vinyle souple (2) en
bas du serviteur. Soulevez l’ensemble
pour le mettre en place sur le sol de la
cabine de douche. Comprimez le haut
du serviteur contre le plafond à l’endroit
désiré. Placez la partie inférieure sur le
sol de la cabine de douche de façon à
ce que l’ensemble soit en position
verticale. Installation sur rebord
de baignoire, voir le point 6.
Hauteur de plafond Retirez
2,31 m (7 pi 7 po) 2,54 cm (1 po)
2,28 m (7 pi 6 po) 5,08 cm (2 po)
2,26 m (7 pi 5 po) 7,62 cm (3 po)
2,23 m (7 pi 4 po) 10,16 cm (4 po)
2,20 m (7 pi 3 po) 12,70 cm (5 po)
2,18 m (7 pi 2 po) 15,24 cm (6 po)
2,16 m (7 pi 1 po) 17,78 cm (7 po)
Ceiling Height Remove
7’7” 1”
7’6” 2”
7’5” 3”
7’4” 4”
7’3” 5”
7’2” 6”
7’1” 7”
Altura del Techo Remueva
7’7” 1”
7’6” 2”
7’5” 3”
7’4” 4”
7’3” 5”
7’2” 6”
7’1” 7”
D
shelf assembly
ensamblado para el gabinete
étagères assemblées
2
IS2110
