Zenna Home 2156SS User manual

Pg 1 of 20 1-800-892-3986 IS2157
Assembly Instructions
Model
2156SS - E2156SS (Chrome)
2156WW - E2156WW (White)
For Spanish and French instructions, start on page 11.
Para instrucciones en español y francés, comience en la página 11.
Pour les instructions espagnoles et françaises, commencez à la page 11.
PLEASE DON’T RETURN TO STORE CALL US FIRST
[phone]
[email protected]
SAFETY WARNING:
Make sure you are installing in a clean, dry and safe
environment. DO NOT STAND ON TUB LEDGE.
Before You Begin:
Thank you for purchasing this product. Please identify
all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface
to prevent scratching.
If any pieces are missing, call our Toll Free Number
1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday.
MCS 10/05/2018

Pg 2 of 20 1-800-892-3986 IS2157
I Wire shelves x 4
List of Parts:
Tools Needed:
C Long tapered tube x 1
A 3/4 in. tube x 1
B Straight tube x 1
(spring packed inside)
J Wedge x 4
G Small end cap x 1
F Spacer x 3
D Medium tapered tube x 1
E Short tapered tube x 1
H Large end cap x 1
M Tape strip x 1
K Transition ring x 1
L Spring stopper x 2

Pg 3 of 20 1-800-892-3986 IS2157
fig.1
tub ledge (opening height)
fig. 2
shower stall floor (opening height)
1. Measure the distance between the tub ledge or the shower stall floor to the ceiling
to the nearest half inch.
STEP 1

Pg 4 of 20 1-800-892-3986 IS2157
1. See the chart to determine what tubes (C), (D), (E) and spacers (F) are needed.
NOTE: No matter the distance, tubes (A) and (B) are ALWAYS used.
Opening Height (see fig.1, 2) Use Tubes (C), (D), and (E)
as Needed
Number of Spacers (F)
Used
60 - 61.5 in. (D) 3
62 - 64 in. (C) 2
64.5 - 67 in. (C) 3
67.5 - 71 in. (C) and (E) 0
71.5 - 73 in. (C) and (E) 1
73.5 - 75 in. (C) and (D) 0
75.5 - 78 in. (C) and (D) 1
78.5 - 81 in. (C) and (D) 2
81.5 - 84.5 in. (C) and (D) 3
85 - 88.5 in. (C), (D) and (E) 0
89 - 91.5 in. (C), (D) and (E) 1
92 - 95 in. (C), (D) and (E) 2
95.5 - 97 in. (C), (D) and (E) 3
Opening Height: _________________________
Use Tubes: _______________________________
Number of Spacers (F) Used: ______________
STEP 2

Pg 5 of 20 1-800-892-3986 IS2157
NOTE: ASSEMBLY SHOWN FOR 96 IN. OPENING HEIGHT. The following assembly
should be modified based on your opening height, SEE CHART ON PAGE 4.
1. Place a wedge (J) (tapered or rounded end up) on a long tapered tube (C)
approximately half way down.
2. Slide a wire shelf (I) down the tube and fit over the wedge (J) and repeat the process
for another wire shelf (I)
3. Repeat this step for the medium tapered tube (D) and the other wire shelves (I).
NOTE: Shelves can be adjusted by moving the wedges (J) up or down.
J
IC
J
I
STEP 3

Pg 6 of 20 1-800-892-3986 IS2157
tapered end at the top
1. Place the tapered end of the medium tube (D) into the untapered end of the long tube (C),
as shown.
tapered end at the top
D
C
STEP 4

Pg 7 of 20 1-800-892-3986 IS2157
1. Place the large end cap (H) onto the short tapered tube (E).
2. Place the tapered end of the short tapered tube (E) into the untapered end of the
bottom tube assembly, as shown.
bottom tube assembly
tapered end at the top
H
E
STEP 5

Pg 8 of 20 1-800-892-3986 IS2157
NOTE: ASSEMBLY SHOWN FOR 96 IN. OPENING HEIGHT. The following assembly
should be modified based on your opening height, SEE CHART ON PAGE 4.
1. Insert the spring stoppers (L) into the ends of the spring, as shown. NOTE: Spring is packed
inside straight tube (B).
2. Place straight tube (B) on top of the assembly. Insert three spacers (F) into the straight tube (B),
as shown.
spring is packed inside
straight tube (B)
F
B
L
spring
STEP 6

Pg 9 of 20 1-800-892-3986 IS2157

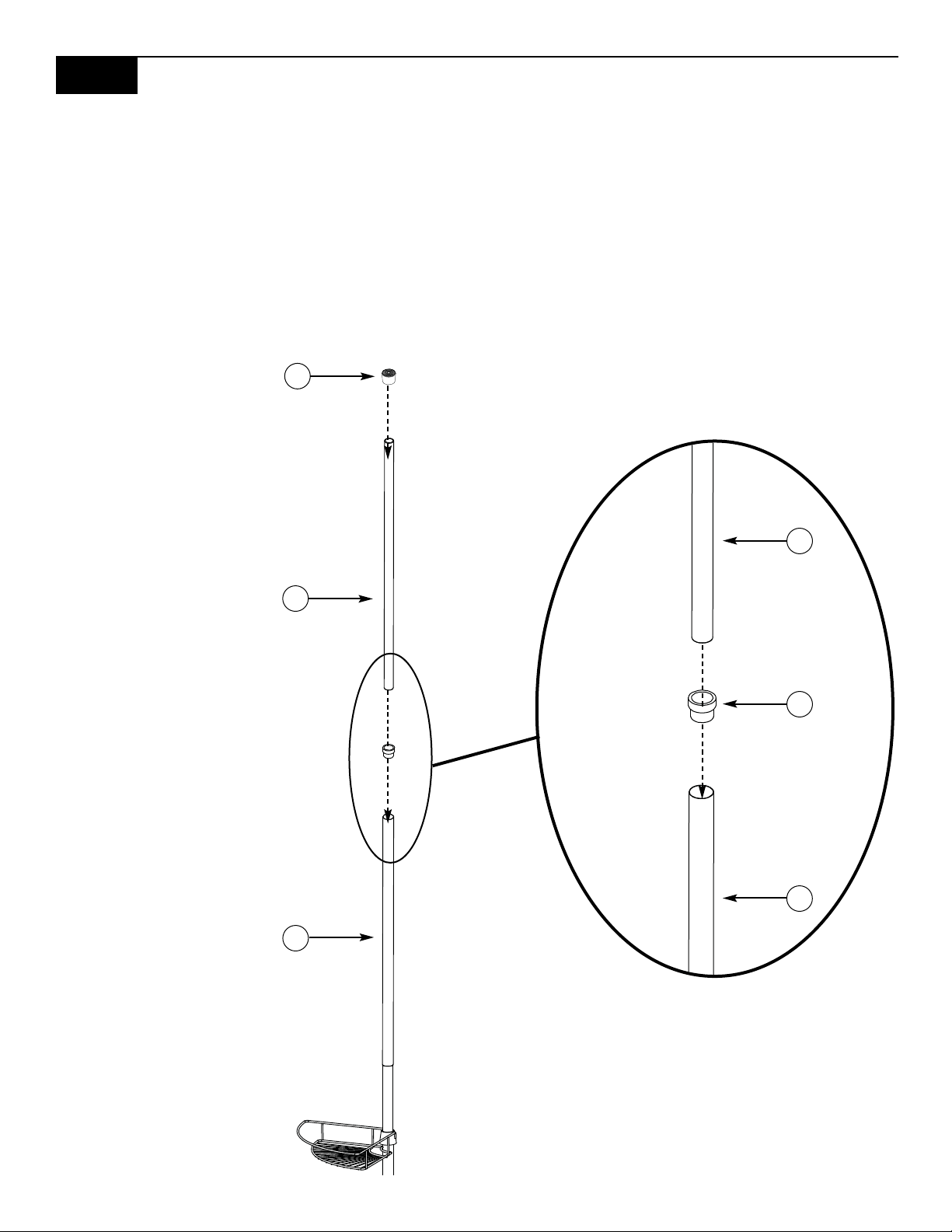

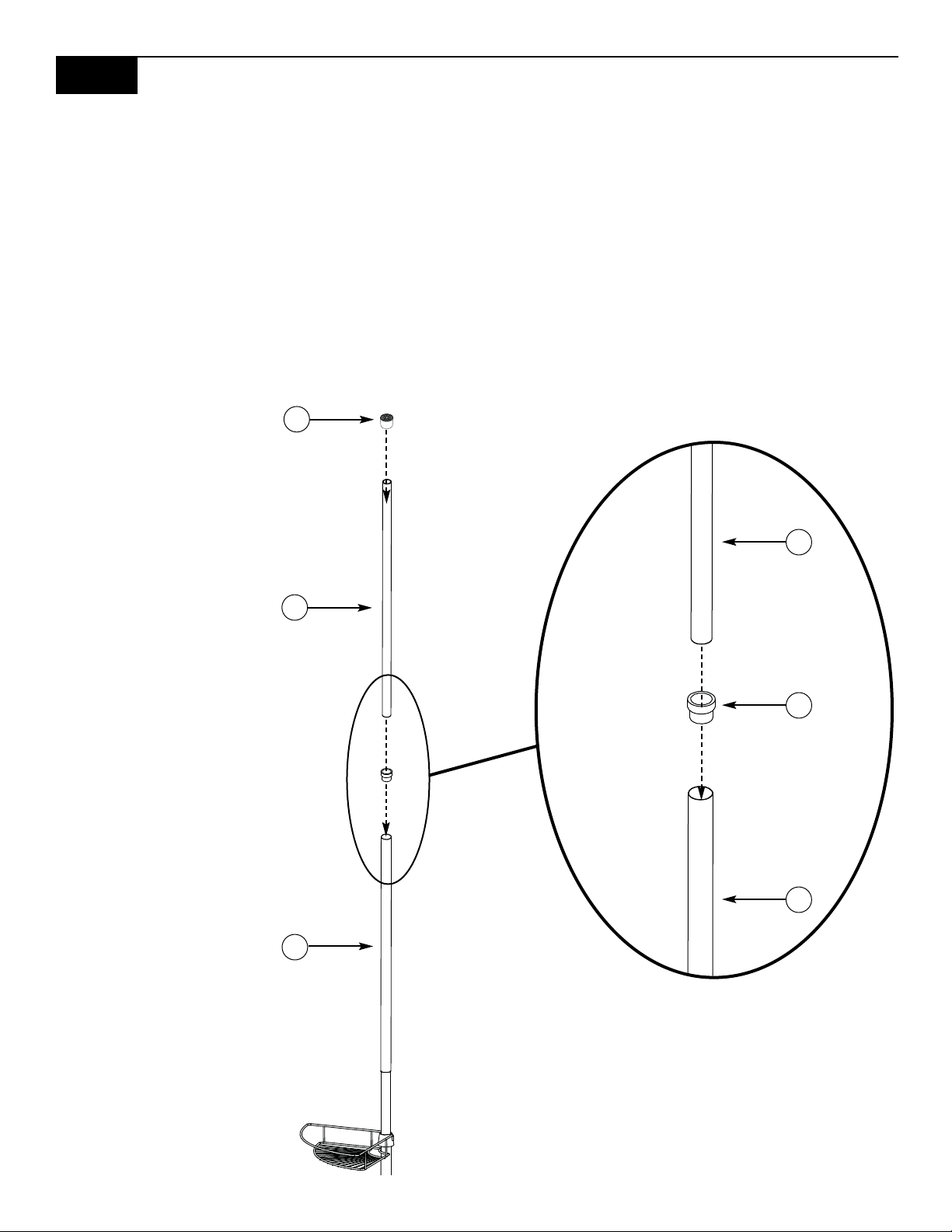

1. Place the small end cap (G) onto the 3/4 in. tube (A).
2. Insert the transition ring (K) into the straight tube (B).
3. Slide the 3/4 in. tube (A) through the transition ring (K) and into the straight tube (B), as shown.
4. Place the tape strips (M) around the seams of the tubes.
NOTE: After inserting the 3/4 in. tube (A) into the straight tube (B) ensure that the transition ring (K)
fits snuggly over the straight tube (B).
A
B
A
B
K
G
STEP 7

Pg 10 of 20 1-800-892-3986 IS2157
NOTE: Make sure you are installing in a clean, dry and safe environment.
1. Compress top of the unit against the ceiling in the desired location.
2. Move the bottom end into place so that the unit is in a vertical position.
fig.1
tub ledge (opening height)
fig. 2
shower stall floor (opening height)
STEP 8

Pg 11 of 20 1-800-892-3986 IS2157
Consultas sobre productos - Instalación Ayuda
Questions sur le produit - Aide à l’installation
¡Nuestros especialistas en productos están aquí para ayudar!
Nos spécialistes de produit sont là pour vous aider!
[phone]
[email protected]
ADVERTENCIA DE SEGURIDAD:
Asegúrese de que está haciendo una instalación en un entorno limpio, seco y seguro. NO
SE PARE EN EL REBORDE DE LA BAÑERA.
Antes de que empiece:
Muchas gracias por comprar este
producto. Identifique todas las piezas y las piezas de fer-
retería antes de comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave
para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00
p.m., hora del este, de lunes a viernes o contáctenos a través de nuestro sitio web en
www.zennahome.com para solicitar mas información.
CONSIGNE DE SÉCURITÉ :
Assurez-vous d’installer le produit dans un endroit propre, sec et sécurisé. NE MONTEZ PAS SUR
LE REBORD DE LA BAIGNOIRE.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de
montage avant de commencer. Lorsque vous déballez les pièces, placez-les sur une sur-
face non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre
8 h et 17 h (heure de l’Est des États-Unis), du lundi au vendredi.
Instrucciones de Ensamblado / Instructions de montage
Modelo / Modèle
2156SS - E2156SS (Cromo / Chromé)
2156WW - E2156WW (Blanco / Blanc)

Pg 12 of 20 1-800-892-3986 IS2157
I Repisas metálicas x 4
étagère grillagée x 4
Lista de Piezas:
Liste des pièces :
Herramientas Necesarias:
Outils nécessaires :
C Tubo largo ahusado x 1
tube conique long x 1
A Tubo de 3/4 de pulg x 1
tube de 19 mm (3/4 po) x 1
B Tubo recto x 1
(con resorte embutido en
su interior)
tube droit x 1
(ressort à l’intérieur)
J Cuña x 4
clavettes x 4
G Cubierta terminal pequeña x 1
petit embout x 1
F Espaciador x 3
entretoise x 3
D Tubo mediano ahusado x 1
tube conique moyen x 1
E Tubo corto ahusado x 1
tube conique court x 1
H Cubierta terminal grande x 1
gros embout x 1
M Tira de cinta x 1
bande adhésive x 1
K Aro de transición x 1
bague de transition x 1
L Tope de resorte x 2
Bouchon de ressort x 2

Pg 13 of 20 1-800-892-3986 IS2157
fig.1
reborde de la bañera (altura de apertura)
rebord de la baignoire (hauteur de l’ouverture)
fig. 2
piso del cubículo de la ducha (altura de apertura)
plancher de la cabine de douche (hauteur de l’ouverture)
1. Mida la distancia entre el reborde de la bañera o
el piso del cubículo de la ducha hasta el cielorraso
redondeando a la media pulgada más cercana.
1. Mesurez la distance entre le rebord de la baignoire
ou le plancher de la cabine de douche et le plafond,
arrondie au centimètre (demi pouce) le plus proche.
STEP 1

Pg 14 of 20 1-800-892-3986 IS2157
1. Vea la tabla para determinar cuáles tubos (C), (D), (E) y
espaciadores (F) son necesarios.
NOTA: Cualquiera sea la distancia, SIEMPRE se usan
los tubos (A) y (B).
1. Reportez-vous au tableau pour déterminer quels
tubes (C), (D), (E) et entretoises (F) sont nécessaires.
REMARQUE : quelle que soit la distance, les tubes (A) et (B)
sont TOUJOURS utilisés
Altura de apertura (ver fig.1, 2)
Hauteur de l’ouverture (consultez les fig. 1, 2)
Use los tubos (C), (D) y (E) según sea necesario
Utiliser les tubes (C), (D) et (E) selon les besoins
Cantidad de espaciadores (F)
necesarios
Nombre d’entretoises (F) utilisées
60 - 61.5 pulg.
152,5 - 156 cm (60 - 61,5 po) (D) 3
62 - 64 pulg.
157,5 - 162,5 cm (62 - 64 po) (C) 2
64.5 - 67 pulg.
164 - 170 cm (64,5 - 67 po) (C) 3
67.5 - 71 pulg.
171,5 - 180 cm (67,5 - 71 po)
(C) y (E)
(C) et (E) 0
71.5 - 73 pulg.
181,5 - 185,5 cm (71,5 - 73 po)
(C) y (E)
(C) et (E) 1
73.5 - 75 pulg.
187 - 190,5 cm (73,5 - 75 po)
(C) y (D)
(C et (D) 0
75.5 - 78 pulg.
192 - 198 cm (75,5 - 78 po)
(C) y (D)
(C) et (D) 1
78.5 - 81 pulg.
199 - 206 cm (78,5 - 81 po)
(C) y (D)
(C) et (D) 2
81.5 - 84.5 pulg.
207 - 215 cm (81,5 - 84,5 po)
(C) y (D)
(C) et (D) 3
85 - 88.5 pulg.
216 - 225 cm (85 - 88,5 po)
(C), (D) y (E)
(C), (D) et (E) 0
89 - 91.5 pulg.
226 - 232,5 cm (89 - 91,5 po)
(C), (D) y (E)
(C), (D) et (E) 1
92 - 95 pulg.
234 - 241,5 cm (92 - 95 po)
(C), (D) y (E)
(C), (D) et (E) 2
95.5 - 97 pulg.
242,5 - 246,5 cm (95,5 - 97 po)
(C), (D) y (E)
(C), (D) et (E) 3
Altura de apertura / Hauteur de l’ouverture : ___________________________________
Use los tubos / Utiliser les tubes : ________________________________________________
Cantidad de espaciadores (F) necesarios / Nombre d’entretoises (F) utilisées :
_______________________
STEP 2

1-800-892-3986 IS2157
NOTA: ENSAMBLE MOSTRADO PARA INSTALACIÓN EN
ALTURA DE APERTURA DE 96 PULGADAS. El siguiente
ensamble se debe modificar basándose en la altura
de apertura, VER TABLA EN LA PÁGINA 14.
1. Coloque una cuña (J) (con el extremo ahusado
o redondeado hacia arriba) sobre un tubo largo
ahusado (C) aproximadamente por el centro.
2. Deslice una repisa metálica (I) por el tubo y colóquela
sobre la cuña (J) y repita el proceso para otra repisa
metálica (I).
3. Repita este paso para el tubo mediano ahusado (D)
y las otras repisas metálicas (I).
NOTA: Las repisas se pueden regular desplazando las
cuñas (J) hacia arriba o hacia abajo.
REMARQUE : ASSEMBLAGE ILLUSTRÉ POUR L’OUVERTURE
DE 244 CM (96 PO) DE HAUT. L’assemblage suivant
doit être modifié en fonction de la hauteur de
l’ouverture. REPORTEZ-VOUS AU TABLEAU DE LA PAGE 14.
1. Placez une clavette (J) (extrémité conique ou
arrondie vers le haut) sur un tube conique long (C), à
mi-hauteur environ.
2. Glissez une étagère grillagée (I) le long du tube et
installez-la sur la clavette (J) et répétez l’opération
pour une autre étagère grillagée (I)
3. Répétez cette étape pour le tube conique moyen (D)
et les dernières étagères grillagées (I).
REMARQUE : la hauteur des étagères peut être réglée
en déplaçant les clavettes (J) de haut en bas.
Pg 15 of 20
STEP 3
J
IC
J
I

Pg 16 of 20 1-800-892-3986 IS2157
extremo con ahusamiento en la parte superior
extrémité conique en haut
1. Coloque el extremo ahusado del tubo mediano (D)
dentro del extremo no ahusado del tubo largo (C),
como se ilustra.
1. Enfilez l’extrémité conique du tube moyen (D)
dans l’extrémité non conique du tube long (C),
comme illustré.
extremo con ahusamiento en la parte superior
extrémité conique en haut
D
C
STEP 4

Pg 17 of 20 1-800-892-3986 IS2157
1. Coloque la cubierta terminal grande (H) sobre el
tubo corto ahusado (E).
2. Coloque el extremo ahusado del tubo corto
ahusado (E) dentro del extremo que no está ahusado
del ensamble del tubo inferior, como se ilustra.
1. Enfilez le gros embout (H) au bout du tube conique
court (E).
2. Enfilez l’extrémité conique du tube conique court (E)
dans l’extrémité non conique de l’ensemble de tube
inférieur, comme illustré
ensamble del tubo inferior
ensemble de tube inférieur
extremo con ahusamiento en la parte superior
extrémité conique en haut
H
E
STEP 5

Pg 18 of 20 1-800-892-3986 IS2157
ENSAMBLE MOSTRADO PARA INSTALACIÓN EN ALTURA
DE APERTURA DE 96 PULGADAS. El siguiente ensamble
se debe modificar basándose en la altura de apertura,
VER TABLA EN LA PÁGINA 14.
1. Inserte los topes del resorte (L) en los extremos del
resorte, como se ilustra. NOTA: Resorte embutido
dentro del tubo recto (B).
2. Coloque el tubo recto (B) sobre el ensamble. Inserte
tres espaciadores (F) dentro del tubo recto (B), como
se ilustra.
REMARQUE : ASSEMBLAGE ILLUSTRÉ POUR L’OUVERTURE
DE 244 CM (96 PO). L’assemblage suivant doit être
modifié en fonction de la hauteur de l’ouverture.
REPORTEZ-VOUS AU TABLEAU DE LA PAGE 14.
1. Introduisez les bouchons de ressort (L) aux deux
extrémités du ressort, comme illustré. REMARQUE :
ressort est à l’intérieur du tube droit (B).
2. Placez le tube droit (B) en haut de l’ensemble de
tube. Enfilez trois entretoises (F) dans le tube droit (B),
comme illustré.
resorte embutido dentro del tubo recto (B)
ressort est à l’intérieur du tube droit (B)
F
B
L
L
resorte
ressort
STEP 6

Pg 19 of 20 1-800-892-3986 IS2157
1. Coloque la cubierta terminal pequeña (G) sobre el
tubo de 3/4 pulg. (A).
2. Inserte el aro de transición (K) dentro del tubo
recto (B).
3. Deslice el tubo de 3/4 pulg. (A) a través del aro de
transición (K) y dentro del tubo recto (B), como se ilustra.
4. Coloque las tiras de cinta (M) alrededor de las
uniones de los tubos.
NOTA: Después de insertar el tubo de 3/4 pulg. (A)
dentro del tubo recto (B), asegúrese de que el aro
de transición (K) calce con comodidad sobre el tubo
recto (B).
1. Placez le petit embout (G) sur le tube de
19 mm (3/4 po) (A).
2. Enfilez la bague de transition (K) dans le tube droit (B).
3. Glissez le tube de 19 mm (3/4 po) (A) dans la
bague de transition (K) et dans le tube droit (B),
comme illustré.
4. Placez les bandes adhésives (M) autour des joints
des tubes.
REMARQUE : une fois le tube de 19 mm (3/4 po) (A)
inséré dans le tube droit (B), assurez-vous que la
bague de transition (K) est bien insérée sur le tube
droit (B).
A
B
A
B
K
G
STEP 7

Pg 20 of 20 1-800-892-3986 IS2157
NOTA: Asegúrese de que está haciendo una instalación
en un entorno limpio, seco y seguro.
1. Comprima la parte superior de la unidad contra el
cielorraso en el lugar deseado.
2. Desplace el extremo inferior a su lugar de manera
que la unidad esté en posición vertical.
REMARQUE : assurez-vous d’installer le produit dans
un endroit propre, sec et sécurisé.
1. Comprimez le haut de l’unité contre le plafond à
l’endroit désiré.
2. Déplacez la section inférieure de manière à ce
que l’unité soit verticale.
fig.1
reborde de la bañera (altura de apertura)
rebord de la baignoire (hauteur de l’ouverture)
fig. 2
piso del cubículo de la ducha (altura de apertura)
plancher de la cabine de douche (hauteur de l’ouverture)
STEP 8
