Zenna Home 9447W User manual

www.zennahome.com IS7452
Pg 1 of 11
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zennahome.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes
de comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zennahome.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage
avant de commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin
d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zennahome.com
pour de plus amples informations.
Assembly Instructions - Model 9447W (White)
Instrucciones de Ensamblado - Modelo 9447W (Blanco)
Instructions d'assemblage - Modèle 9447W (blanc)
©2017 Zenith Home Corp. MCS 07/07/2017

www.zennahome.com IS7452
Pg 2 of 11
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
(C) 2 Bottom Side Panels
2 Paneles Laterales Inferiores
2 panneaux latéraux inférieurs
(B) 2 Top Side Panels
2 Paneles Laterales Superiores
2 panneaux latéraux supérieurs
(A) 2 Fixed Shelves
2 Repisas fijas
2 étagères fixes
(D) 1 Bottom Shelf
1 Repisa inferior
1 étagère inférieure
(F) 3 Adjustable Shelves
3 Repisas ajustables
3 étagères amovibles
Parts List:
Lista de Partes:
Liste des pièces :
(G) 1 Door
1 Puerta
1 porte
(H) 2 Back Panels
2 Paneles posteriores
2 panneaux arrière
(E) 1 Trim Piece
1 Pieza de terminación
1 garniture

www.zennahome.com IS7452
Pg 3 of 11
(15) 8 Screw Caps
8 Cubiertas para tornillos
8 cache-vis
(20) 1 Allen Wrench for use with Large Screws (1)
1 Llave Allen hexagonal para ser usada con
los tornillos grandes (1)
1 clé hexagonale pour les vis longues (1)
(2) 2 Cambolts
2 Pernos para levas
2 boulons à cames
(14) Nails
Clavos
Clous
(4) 2 Plastic Snap Cams
2 Pernos de leva a presión plásticos
2 contre-cames en plastique
(6) 2 Magnet Screws
2 Tornillos imantados
2 vis aimantées
(16) 1 Nylon Strap
1 Tira de Nylon
1 bande en nylon
(18) 1 Anti-topple Screw
1 Tornillo antivolcante
1 vis de retenue
(8) 1 Knob Screw
1 Tornillo para perilla
1 vis pour boutons de porte
(7) 1 Knob
1 Perilla
1 bouton
(12) 1 Magnet Strike
1 Contrachapa de imán
1 gâche d’aimant
(13) 1 Magnet Strike Screw
1 Tornillos para Contrachapa
de imán
1 vis pour gâche d’aimant
(5) 1 Magnet
1 Imán
1 aimant
(3) 8 Dowels
8 Clavijas
8 goujons
(19) 12 Shelf Clips
12 Soportes de repisa
12 attaches pour étagère
(9) 2 Hinges
2 Bisagras
2 charnières
(10) 2 Hinge Bushings
2 Cojinetes para bisagras
2 douilles pour charnières
(17) 3 Washers
3 Empaques o Arandelas
3 rondelles
(11) 2 Hinge Screws
2 Tornillos para bisagras
2 vis pour charnières
(1) 12 Large Screws
12 Tornillos largos
12 vis longues

www.zennahome.com IS7452
Pg 4 of 11
finished edge
borde con acabado
bord fini
Attach the fixed shelf (A) to the top side
panels (B), as shown.
Fije la repisa fija (A) a los paneles laterales
superiores (B), como se ilustra.
Fixez l’étagère fixe (A) aux panneaux
latéraux supérieurs (B), comme illustré.
1.
1
B
B
A
Attach the cambolts (2) and the wood
dowels (3) to the other fixed shelf (A), as
shown.
Fije los pernos de levas (2) y las clavijas de
madera (3) a la otra repisa fija (A), como
se ilustra.
Fixez les boulons à cames (2) et les goujons
en bois (3) à l’autre étagère fixe (A),
comme illustré.
2.
A
3
2
finished edge
borde con acabado
bord fini

www.zennahome.com IS7452
Pg 5 of 11
Attach the fixed shelf (A) to the top side
panels (B), as shown.
Fije la repisa fija (A) a los paneles laterales
superiores (B), como se ilustra.
Fixez l’étagère fixe (A) aux panneaux
latéraux supérieurs (B), comme illustré
3.
1
A
B
B
Insert wood dowels (3) to the bottom side
panel (C).
Attach the trim piece (E) and the bottom
shelf (D) to the bottom side panel (C), as
shown.
Inserte las clavijas de madera (3) en el
panel lateral inferior (C).
Fije la pieza de terminación (E) y la repisa
inferior (D) al panel lateral inferior (C), como
se ilustra.
Insérez les goujons en bois (3) dans le
panneau latéral inférieur (C).
Fixez la garniture (E) et l’étagère
inférieure (D) au panneau latéral
inférieur (C), comme illustré.
4.
1
D
E
C
finished edge
borde con acabado
bord fini
finished edge
borde con acabado
bord fini
3
A
holes on top
orificios en la parte superior
trous vers le haut

www.zennahome.com IS7452
Pg 6 of 11
Attach the magnet (5) to the other
bottom side panel (C), as shown.
NOTE: If you want the door (C) to swing
open to the right, install the magnet (5)
to the bottom side panel in step 4. As
shown for door opening to the left.
Fije el imán (5) al otro panel lateral inferior (C),
como se ilustra.
NOTA: Si desea que la puerta (C) se abra
hacia la derecha, instale el imán (5) en el
panel lateral inferior en el paso 4. Como
se ilustra para la puerta que abre a la
izquierda.
Fixez l’aimant (5) à l’autre panneau latéral
inférieur (C), comme illustré.
REMARQUE : si vous désirez que la porte (C)
s’ouvre vers la droite, installez l’aimant (5)
sur le panneau latéral inférieur à l’étape 4.
L’illustration montre la porte s’ouvrant sur
la gauche.
5.
C
finished edge
borde con acabado
bord fini
6
5
C
Insert wood dowels (3) to the bottom side
panel (C).
Attach the bottom side panel (C) to the
trim piece (E) and the bottom shelf (D),
as shown.
Inserte las clavijas de madera (3) en el
panel lateral inferior (C).
Fije el panel lateral inferior (C) a la pieza de
terminación (E) y a la repisa inferior (D),
como se ilustra.
Insérez les goujons en bois (3) dans le
panneau latéral inférieur (C).
Fixez le panneau latéral inférieur (C) à la
garniture (E) et à l’étagère inférieure (D),
comme illustré.
6.
D
E
C
1
3
finished edge
borde con acabado
bord fini

www.zennahome.com IS7452
Pg 7 of 11

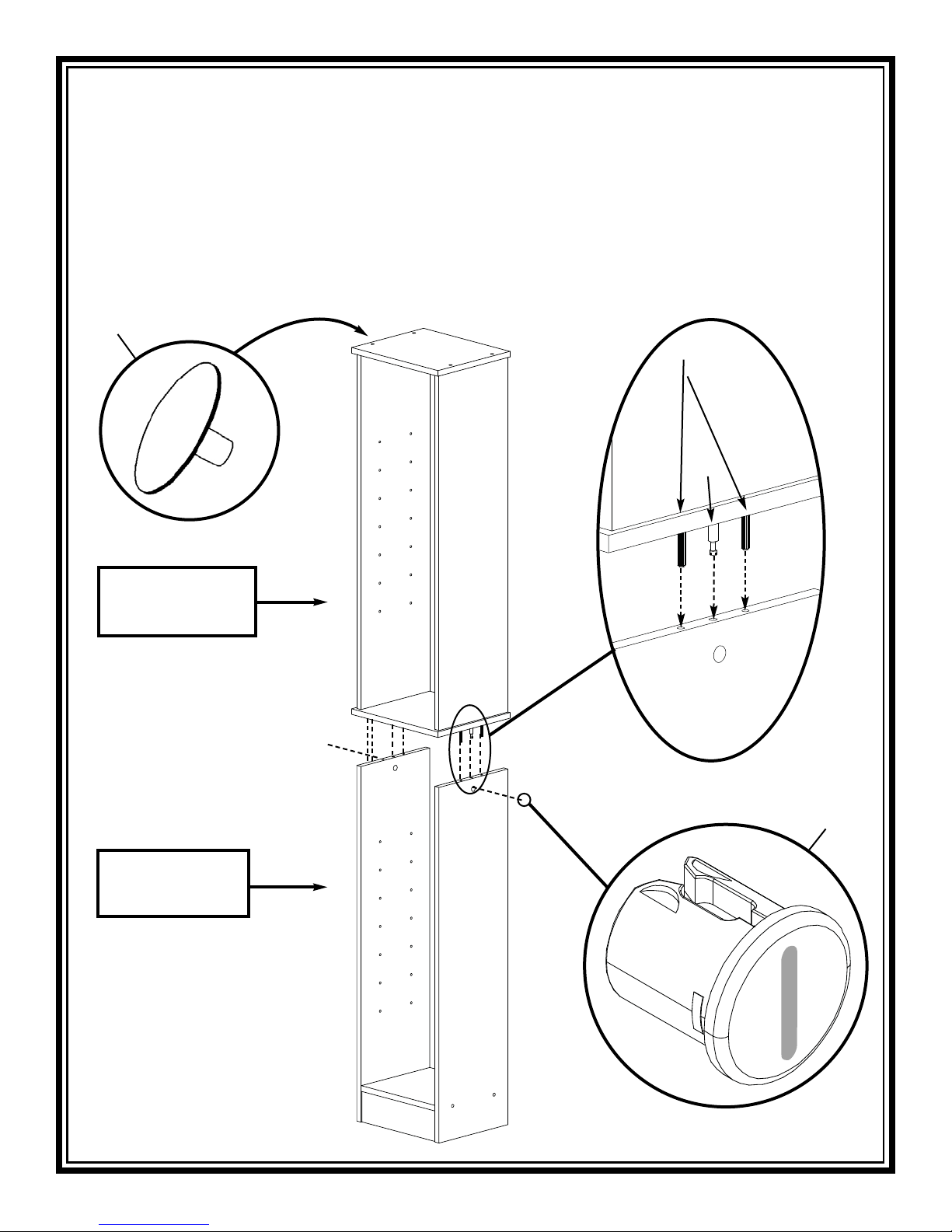

Carefully place top assembly on the
bottom assembly.
NOTE: Be sure to align cambolts (2)
with holes in bottom side panels (C) and
hinge pin (9) with hole in fixed shelf (A).
Insert 2 snap cams (4) into the holes in
the bottom side panels (C).
NOTE: If necessary, tap the snap cams
with a hammer to secure the top assembly
to the bottom assembly.
Apply screw caps (15) to screws (1) on
exterior of unit.
Coloque con cuidado el ensamble
superior sobre el ensamble inferior.
NOTA: Asegúrese de alinear los pernos
de levas (2) con los orificios de los
paneles laterales inferiores (C) y el eje
de la bisagra (9) con el orificio en la
repisa fija (A).
Inserte los 2 pernos de levas a presión (4)
en los orificios de los paneles laterales
inferiores (C).
NOTA: Si fuese necesario, golpee los
pernos de leva a presión con un martillo
para asegurar el ensamble superior con
el ensamble inferior.
Aplique cubiertas para tornillos (15) a los
tornillos (1) en la parte externa de la unidad.
Placez délicatement l’unité supérieure
sur l’unité inférieure.
REMARQUE : assurez-vous d’aligner les
boulons à cames (2) et les trous des
panneaux latéraux inférieurs (C), ainsi
que la broche (9) et le trou de l’étagère
fixe (A).
Insérez 2 cames à ressort (4) dans les
trous des panneaux latéraux inférieurs (C).
REMARQUE : si nécessaire, enfoncez
légèrement les cames à ressort à l’aide
d’un marteau pour fixer l’unité supérieure
à l’unité inférieure.
Appliquez les cache-vis (15) sur les vis (1)
à l’extérieur du meuble.
.
7.
top assembly
ensamble superior
unité supérieure
bottom assembly
ensamble inferior
unité inférieure
4
A
B
C
B
2
3
15
C

www.zennahome.com IS7452
Pg 8 of 11

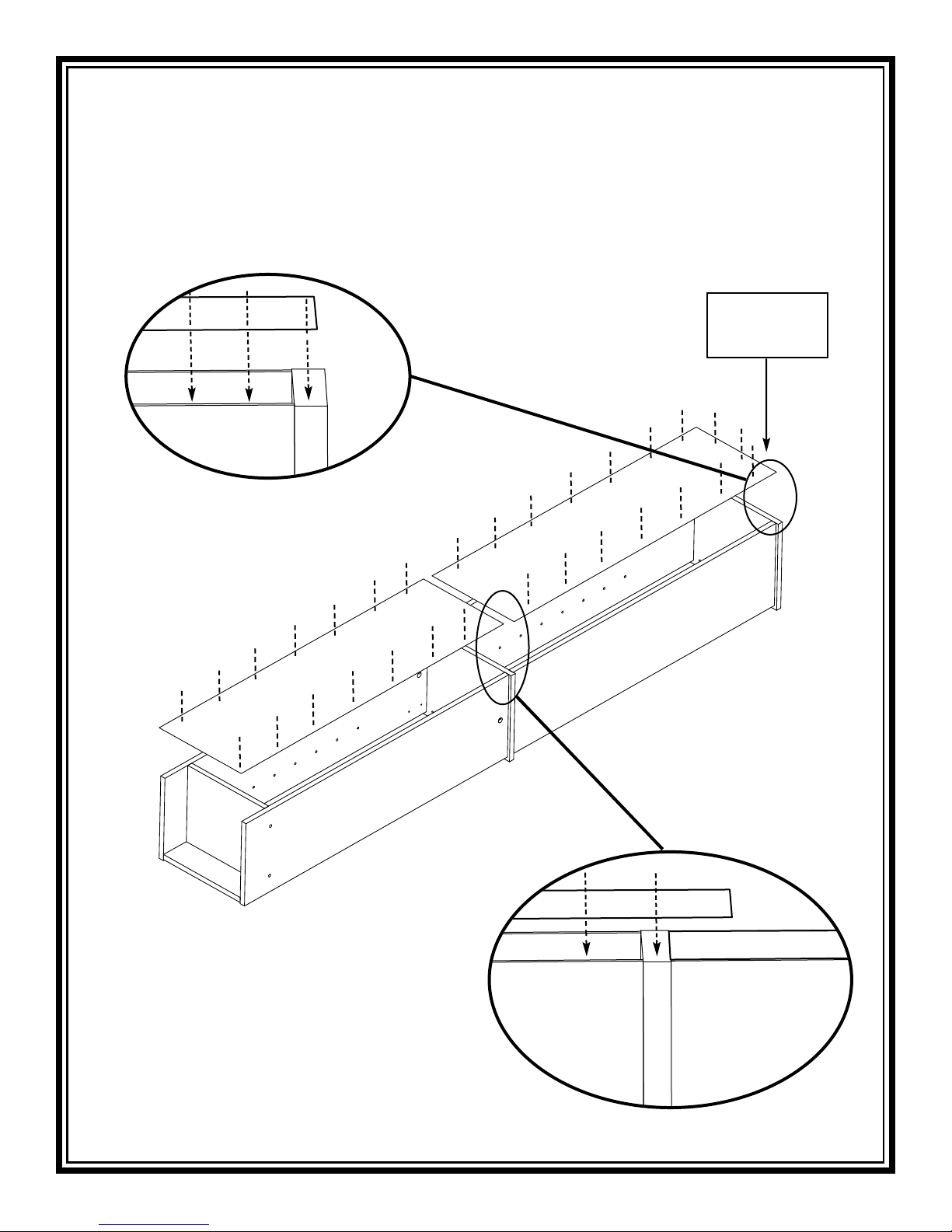

Carefully lay the unit face down on the
floor. First, with the white side facing
down, fasten a back panel (H) to the top
of the unit using nails (14).
Second, with the white side facing down,
fasten the other back panel (H) to the
bottom of the unit. NOTE: This back
panel will overlap the first back panel.
Apoye con cuidado la cara de la unidad
hacia abajo sobre el piso. Primero, con
el lado blanco hacia abajo, fije con clavos
un panel posterior (H) a la parte superior
de la unidad (14).
A continuación, con el lado blanco hacia
abajo, fije el otro panel posterior (H) a la
parte inferior de la unidad. NOTA: Este
panel posterior se superpondrá con el
primer panel posterior.
Placez délicatement la partie avant du
meuble sur le sol. Premièrement, le côté
blanc dirigé vers le bas, fixez un panneau
arrière (H) en haut du meuble à l’aide
de clous (14).
Ensuite, le côté blanc toujours dirigé vers
le bas, fixez l’autre panneau arrière (H) en
bas du meuble. REMARQUE : ce panneau
arrière chevauchera le premier pan-
neau arrière installé.
8.
H
H
H
B
C
B
C
top
parte superior
haut
H
H
B

www.zennahome.com IS7452
Pg 9 of 11
Fasten the magnet strike (12) to
door (G) using magnet strike screw (13).
Fasten hinge (9) to the door, as shown.
NOTE: If you want the door (G) to swing
open to the right, install the magnet
strike (12) on the other end of door (G).
As shown for door opening to the left.
Sujete la contrachapa de imán (12) a
la puerta (G) con un tornillo para
contrachapa de imán (13).
Inserte el eje de la bisagra (9) en la
puerta, como se ilustra. NOTA: Si desea
que la puerta (G) se abra hacia la
derecha, instale la contrachapa de imán
(12) en el otro extremo de la puerta (G).
Fixez la gâche d’aimant (12) à la
porte (G) à l’aide de la vis pour gâche
d’aimant (13). Insérez la broche (9) dans
la porte, comme illustré. REMARQUE : si
vous désirez que la porte (G) s’ouvre
vers la droite, installez la gâche
d’aimant (12) de l’autre côté de la
porte (G). L’illustration montre la porte
s’ouvrant vers la gauche.
.
9.
G
G
12
13
11 unfinished edge
borde sin acabado
bord non fini
top
superior
haut
9
G
9
11
G
11
Incorrect!!
¡¡Incorrecto!!
Incorrect !
Correct!!
¡¡Correcto!!
Correct !
G
9
11
9

www.zennahome.com IS7452
Pg 10 of 11
Insert hinge bushings (10) into
shelves (A, D).
Set bottom hinge (9) into bottom hinge
bushing (10). Fit top hinge (9) into top hinge
bushing (10) and fasten top hinge (9)
to door (5). NOTE: If needed add a
washer (17) to the bottom hinge to raise
door. Hinges may be adjusted by loosening
hinge screws (11).
Inserte los manguitos de las bisagras (10)
en las repisas (A, D).
Coloque la bisagra inferior (9) dentro del
manguito de la bisagra inferior (10).
Calce la bisagra superior (9) dentro del
manguito de la bisagra superior (10) y
fije la bisagra superior (9) a la puerta (5).
NOTA: Si fuese necesario agregue una
arandela (17) a la bisagra inferior para
levantar la puerta. Las bisagras se
pueden ajustar aflojando los tornillos de
las bisagras (11).
Enfilez les douilles pour charnières (10)
dans les étagères (A, D).
Enfilez la charnière inférieure (9) dans la
douille pour charnière inférieure (10).
Enfilez la charnière supérieure (9) dans la
douille pour charnière supérieure (10),
puis fixez la charnière supérieure (9) à la
porte (5). REMARQUE : si nécessaire,
ajoutez une rondelle (17) à la charnière
inférieure pour surélever la porte. Les
charnières peuvent être réglées en
desserrant les vis pour charnières (11).
10.
G
9
11
10
D
A
G
Attach the door knob (7) to door (G),
as shown.
Fije la perilla de la puerta (7) a la puerta (G),
como se ilustra.
Fixez le bouton de porte (7) à la porte (G),
comme illustré.
11.
78
GG

www.zennahome.com IS7452
Pg 11 of 11
12.
It is imperative that unit be fastened
to the wall for safety reasons.
Il est impératif que le meuble
soit fixé au mur.
Mounting Instructions:
WARNING:
BEFORE CUTTING OR DRILLING INTO
ANY
WALL SURFACE, VERIFY THE
LOCATION
OF ELECTRICAL,
PLUMBING, AND GAS
LINES. CUTTING ANY OF THESE MAY
CAUSE SERIOUS INJURY.
Carefully stand the unit up and fasten
the nylon strap (16) to the top of the
unit using one washer (15) and the
anti-topple screw (18) as shown. Fasten
nylon strap to wall, using appropriate
mounting hardware (not provided). We
recommend using a mounting screw of
at least two inches in length. If you do
not screw directly into wall studs,
appropriate wall anchors should be
used.
Insert adjustable shelves (F) in the
desired locations using shelf clips (19).
Instrucciones de Montaje:
ADVERTENCIA:
ANTES DE CORTAR O TALADRAR EN
CUALQUIER SUPERFICIE DE PARED,
VERIFIQUE LA UBICACIÓN DE LAS
LÍNEAS ELÉCTRICAS, DE PLOMERÍA Y DE
GAS. CORTAR CUALQUIERA DE ESTAS
LÍNEAS PUEDE CAUSAR UNA LESIÓN
GRAVE.
Ponga con cuidado la unidad en
posición vertical y fije la correa de
nylon (16) a la parte superior de la
unidad con una arandela (15) y el
tornillo antivolcante (18) como se ilustra.
Asegure la tira de nylon a la pared
utilizando el artículo
de ferretería de
montaje apropiado (no proporcionado).
Le recomendamos utilizar un tornillo
de montaje de por lo menos dos
pulgadas (5.08 cms.) de largo.
Sedeben utilizar anclas para pared
apropiadas si usted no atornillará
directamente en los soportes de pared.
Inserte las repisas ajustables (F) en los
lugares deseados, usando los soportes
de repisa (19).
Instructions de montage :
AVERTISSEMENT :
AVANT DE DÉCOUPER OU DE PERCER
TOUTE SURFACE MURALE, VÉRIFIEZ
L'EMPLACEMENT DES CANALISATIONS
ÉLECTRIQUES, DE PLOMBERIE ET DE
GAZ. DES BLESSURES GRAVES POUR-
RAIENT SURVENIR SI L'UNE DE
CES C
ANALISATIONS ÉTAIT SECTIONNÉE.
Redressez délicatement le meuble et
fixez la bande en nylon (16) en haut du
meuble à l’aide d’une rondelle (15) et
de la vis de retenue (18), comme illustré.
Fixez la bande de nylon au mur à l'aide
d'une pièce de montage appropriée
(non fournie).
Il est recommandé d'utiliser des vis de
montage d'au moins 5 cm (2 po) de long.
Si vous ne vissez pas directement dans
des poteaux muraux, utilisez de
chevilles murales.
Insérez les étagères amovibles (F) à
l’endroit désiré à l’aide des attaches
pour étagère (19).
Por razones de seguridad es
imperativo que la unidad se
asegure a la pared.
Not Included
No Incluido
Non incluse
Top of the unit
Parte superior de la unidad
Haut du meuble
17
16
18
