Zenna Home E9150WW User manual

1IS9150
AA 1/13/2021
NOTE: Knob and door style may differ.
NOTA: Perilla y puerta el modelo puede diferir.
REMARQUE : Bouton et porte le style varier.
E9150WW (White / Blanco / Blanc)
E9150GY (Driftwood Gray / Gris Bois de Grève / Gris bois de grève)
Support rail (F) optional location
Ubicación opcional del riel de soporte (F)
Emplacement optionnel du rail de
support (F)
NOTE: Images shown with optional leg extension.
NOTA: En las imágenes presentadas se muestra la extensión para pata opcional.
REMARQUE : Images présentées avec une extension de pied optionnelle.

2IS9150
Before You Begin
Thank you for purchasing this
product. Please identify all parts
and hardware pieces. When laying
out parts, place them on a soft
surface to prevent scratching.
If any pieces are missing, call our
Toll Free Number 1-800-892-3986
between 8:00AM-5:00PM EST
Monday through Friday.
Antes de que empiece
Muchas gracias por comprar este
producto. Por favor, identifique todas
las partes y piezas. Al distribuir las
piezas, colóquelas sobre una superficie
suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro
número gratuito 1-800-892-3986 entre
las 8:00 a.m.- 5:00 p.m., hora del este,
de lunes a viernes o contáctenos.
Avant de commencer
Merci d’avoir acheté ce produit.
Veuillez identifier toutes les pièces et
matériaux. Lorsque vous déballez les
pièces, placez-les sur une surface non
rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces,
appelez notre numéro sans frais
1.800.892.3986 entre 8 h et 17 h (heure
de l’Est des États-Unis), du lundi au
vendredi.
Cleaning
Cleaning with a dry cloth is generally
sufcient, but other stains or marks
may require wiping gently with a
damp cloth.
DO NOT use strong detergents or
abrasive cleaners; they may
damage the surface of this product.
Nota arcerca de la limpieza
La limpieza con un paño seco es
generalmente suciente, pero otras
manchas o marcas pueden requerir
limpiarlas suavemente con un paño
húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la supercie de
este producto.
Conseil d’entretien
Le nettoyage à l’aide d’un chiffon
sec est généralement sufsant, mais
d’autres taches ou marques peuvent
nécessiter un nettoyage en douceur
avec un chiffon humide.
N’employez PAS de détergents forts
ou de produits abrasifs qui risqueraient
d’endommager la surface de ce
meuble.
Product Inquiries /
Installation Help
Call [phone] for parts and
service. For faster service, have the
model number ready when calling.
Consultas sobre productos /
Instalación Ayuda
Llame al [phone] si necesita
partes o servicio. Para un servicio más
rápido, tenga listo el número del
modelo cuando llame.
Questions sur le produit /
Aide à l’installation
Appelez le [phone] pour les
pièces et le service après-vente. Pour
un service plus rapide, ayez le numéro
de modèle à portée de la main
lorsque vous appelez.
Tools Needed - not included Herramientas que se requieren - no incluidas Outils nécessaires -non inclus

3IS9150
D
D
A
A
B
B
F
E
C
F
FG
G
C
List of Parts Lista de Partes Liste des pièces
x 3
G
E
F
H
Back Panel
Panel posterior
Panneau arrière
Lower Side Panel
Tablero Lateral Inferior
Panneaux latéraux inférieur
Support / Trim
Soporte / Moldura
Support / Bordure
x 1
x 2
C
A
B
D
Top / Bottom Shelf
Repisa superior / inferior
Étagère supérieure / inférieure
Fixed Shelf
Repisa fija
Tablette fixe
Upper Side Panel
Tablero Lateral Superior
Panneaux latéraux supérieur
Door
Puerta
Porte
x 2
x 2
x 2
x 2 x 2
Leg Extension
Extensión de patas
Extensions de pieds
H
H

4IS9150
List of Hardware Lista de piezas de tornillería Liste des pièces de montage
Large Screw
Tornillos grands
Vis longues
Hinge Screw
Tornillo para bisagras
Vis pour charnière
Cambolt
Perno para leva
Boulon à came
Magnet
Imán
Aimant
Hinge Bushing
Cojinetes para bisagras
Douilles pour charnières
Magnet Screw
Tornillo para imán
Vis pour aimant
Hinge
Bisagra
Charnière
Allen Wrench
Llave Allen hexagonal
Clé hexagonale
x 1
x 24
x 2
x 4
x 4
x 4
x 1
x 2
Nail
Clavo
Clou
x 20
Plastic Snap Cam
Cámara de plástico
Came à snap en plastique
x 2 Sheets of 6 stickers
Hoja de 6 adhesivos
Feuille de 6 autocollants
Knob Screw
Tornillo para perilla
Vis pour bouton de porte
Knob
Perilla
Bouton
x 2
x 2
x 2
Screw Cap
Tapa roscada
Bouchon à vis
x 20
H15
Wall Mount Kit
Kit de montaje de pared
Kit de montage mural
Nylon Strap
Tira de Nylon
Bande en nylon
Washer
Arandela
Rondelle
Anti-tip Screw
Tornillo antivolcante
Vis de retenue
x 1
x 2
x 1
Dowel
Clavija
Goujon x 4
H1
H2
H3
H4
H5
H6
H7
H14
H13
H12
H11
H10
H9
H8

5IS9150
Optional Leg Extension Extensión opcional de patas Extensions optionelle de pieds
If selecting OPTION B (not included),
you may order the decorative
feet (be sure to include the model
number and the color) by calling
toll free 1-800-892-3986 between
8:00AM-5:00PM EST Monday -
Friday.
Si selecciona la OPCIÓN B (no incluida),
puede pedir las patas decorativas
(asegúrese de incluir el número de
modelo y el color) llamando gratis al
1-800-892-3986 entre las 8:00 a.m. y
5:00 p.m. EST de lunes a viernes.
Si vous choisissez l’OPTION B (non
inclus), vous pouvez commander les
pattes décoratives (assurez-vous
d’inclure le numéro de modèle et la
couleur) en appelant sans frais
1-800-892-3986 entre 8:00AM-5:00PM
EST du lundi au vendredi.
GG GGGG
If using the leg extensions (option
A), install to lower side panels (G)
BEFORE step 1.
Si utiliza la extensión de patas (opción
A), instale los paneles laterales
inferiores (G) ANTES del paso 1.
Si vous utilisez les extensions de pieds
(option A), installez-les sur les
panneaux latéraux inférieurs (G)
AVANT l’étape 1.
30.75 in
30,75 pulg
30,75 po
(78.105 cm)
33.75 in.
33,75 pulg
33,75 po
(85.725 cm)
35.25 in.
35,25 pulg
35,25 po
(89.535 cm)
30.75 in. inside height
30,75 pulgadas de altura interior
30,75 pouces d’hauteur intérieure
OPTION A: Included Feet
33.75 in. inside height
LA OPCIÓN A: Pies Incluidos
33,75 pulgadas de altura interior
l’OPTION A : Pieds inclus
33,75 pouces d’hauteur intérieure
OPTION B: Decorative Feet
(not included)
35.25 in. inside height
LA OPCIÓN B: Patas Decorativas
(no incluido)
35,25 pulgadas de altura interior
l’OPTION B: Pattes décoratives
(non inclus)
35,25 pouces d’hauteur intérieure

6IS9150

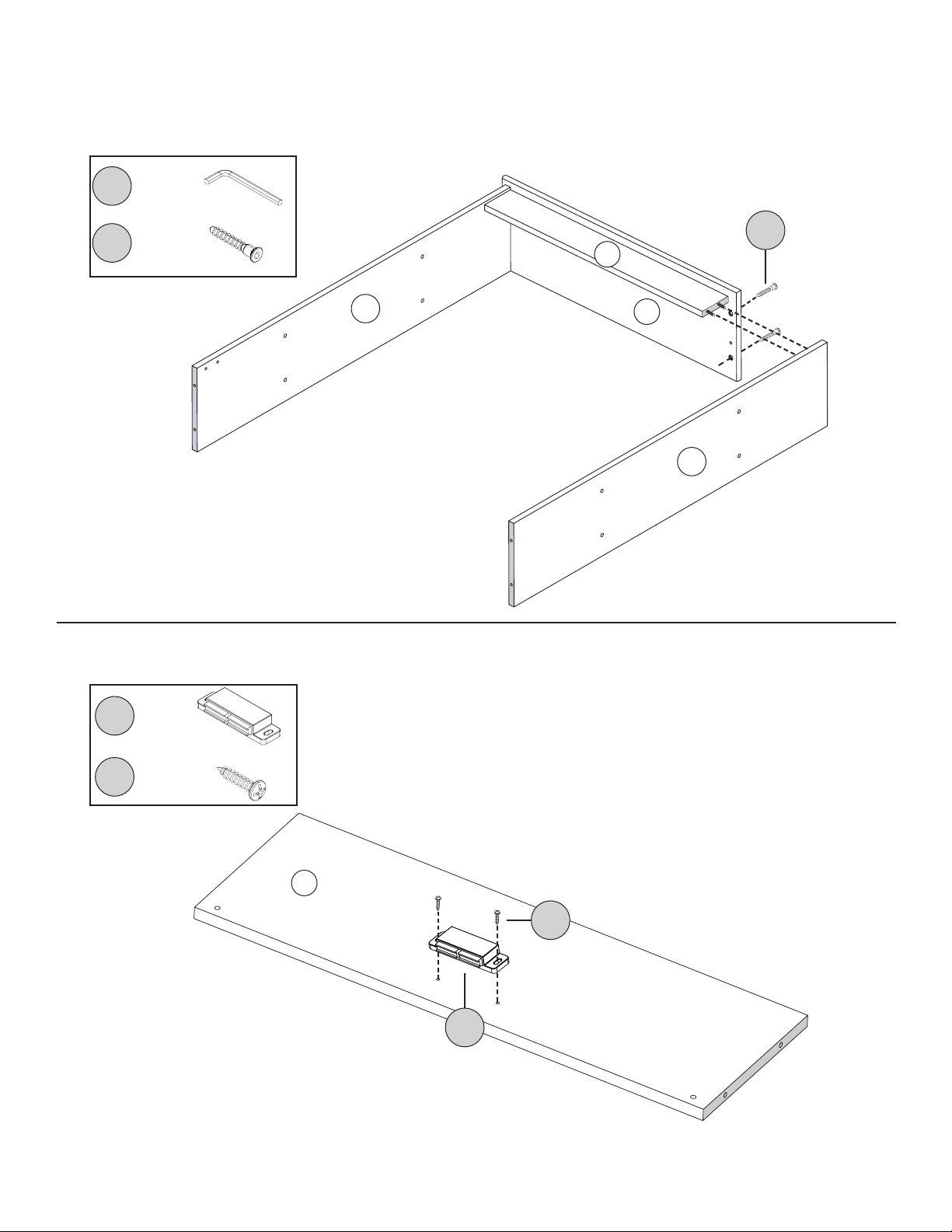

Fasten ONE support (F) to lower side
panels (G).
Fije UN soporte (F) a los paneles laterales
inferiores (G).
Attachez UNE fixation (F) aux panneaux
latéraux inférieurs (G).
G
G
F
Unfinished edge
Los extremos no terminados
Bord non fini
1.
x 4
H1
H2
x 1
G
G
H
H
Closed end
Los extremos cerrados
Bout fermé
Insert the lower side panels (G) into the
center of the leg extensions (H). Align
the closed end of the leg extensions
(H) with the finished edge of the lower
side panels (G). If needed, lightly tap
the leg extension with a rubber mallet
to install.
Inserte los paneles laterales inferiores (G)
en el centro de las extensiones de las
patas (I). Alinee el extreme cerrado de las
extensiones de las patas (I) con el borde
acabado de los paneles laterales inferiores
(G). Si es necesario, golpee suavemente la
extensión de patas con un mazo de goma
para instalarla.
Insérez les panneaux latéraux inférieurs (G)
au centre des extensions de pieds (I). Aligner
l’extrémité fermée des extensions de pieds
(I) avec le bord fini des panneaux latéraux
inférieurs (G). Si nécessaire, tapez légère-
ment sur l’extension du pied avec un mail-
let en caoutchouc pour l’installer.
Optional Leg Extension Extensión opcional de patas Extensions optionelle de pieds
H2
support rail (F) optional location
Ubicación opcional del riel de soporte (F)
Emplacement optionnel du rail de support (F)
Finished edge
Borde con acabado
Bord fini

7IS9150
Place the bottom assembly in the
desired location.
Install the other support (F) with the
unfinished edge facing down.
Coloque el conjunto inferior en la ubicación
deseada.
Instale el otro soporte (F) con el borde sin
acabar mirando hacia abajo.
Placez l’ensemble inférieur à l’emplacement
souhaité.
Installez l’autre support (F) avec le bord
inachevé la face vers le bas.
SCALE 1 : 4
SCALE 1 : 4
F
G
H2
2.
x 4
H1
H2
x 1
G
Unfinished edge
Los extremos no terminados
Bord non fini

8IS9150
Fasten an upper side panel (C) to
top shelf (A).
NOTE: Make sure the side of the top
shelf (A) with the most holes is facing
toward the upper side panel (C).
Fije un panel lateral superior (C) al estante
superior (A).
NOTA: Asegúrese de que el lateral del
estante superior (A) con mayor cantidad
de perforaciones mire hacia el panel
lateral superior (C).
Attachez un panneau supérieur (C) à
l’étagère supérieure (A).
REMARQUE : Assurez-vous que le côté de
l’étagère supérieure (A) avec le plus de
trous soit orienté vers le panneau latéral
supérieur (C).
C
A
3.
x 2
H1
H2
x 1
Insert dowels (H13) into support (F).
Attach the support (F) to the upper
side panel (C).
Inserte los tarugos (H13) en el soporte (F).
Fije el soporte (F) al panel lateral
superior (C).
Insérer les goujons (H13) dans le support (F).
Fixez le support (F) aux panneaux
latéraux supérieurs (C).
C
F
H13
4.
x 4
H13
Unfinished edge
Los extremos no terminados
Bord non fini
Unfinished edge
Los extremos no terminados
Bord non fini
H2

Attach the other upper side panel (C)
to the support (F).
Attach upper side panel (C) to the
top shelf (A).
Fije el otro panel lateral superior (C) al
soporte (F).
Fije el panel lateral superior (C) al estante
superior (A).
Attachez l’autre panneau supérieur (C)
au support (F).
Attachez le panneau supérieur (C) à
l’étagère supérieure (A).
9IS9150
C
F
A
C
5.
H2
H1 x 1
x 2
H2
Fasten the magnet (H9) to the
underside of one of the fixed shelves (B).
Asegure el magneto (H9) a la parte inferior
de una de las repisas fijas (B).
Fixez l’aimant (H9) en dessous de l’une
des étagères fixes (B).
B
6.
x 1
x 2H10
H9
H9
H10

Attach 2 fixed shelves (B) to the the
upper side panels (C).
NOTE: Make sure the magnet (H9) is
on the bottom of the TOP fixed shelf
(B) facing the front of the unit.
Fije 2 estantes fijos (B) a los paneles
laterales superiores (C).
NOTA: Asegúrese de que el imán (H9)
esté en la parte inferior del estante
fijo SUPERIOR (B) mirando al frente de
la unidad.
Attachez les deux étagères fixes (B) aux
panneaux latéraux supérieurs (C).
REMARQUE : Assurez-vous que l’aimant (H9)
est au DESSUS de l’étagère fixe (B) faisant
face à l’avant de l’appareil.
10 IS9150
C
C
B
B
C
C
A
7.
8.
H2
H1 x 1
x 8
H2
H1 x 1
x 4
H2
Unfinished edge
Los extremos no terminados
Bord non fini
Unfinished edge
Los extremos no terminados
Bord non fini
Attach the fixed shelf (A) to the
upper side panels (C).
NOTE: Make sure the side of the fixed
shelf (A) with the most holes is facing
away from the upper side panels (C).
Fije el estante fijo (A) a los paneles
laterales superiores (C).
NOTA: Asegúrese de que el lateral del
estante fijo (A) con mayor cantidad de
perforaciones esté mirando en sentido
opuesto a los paneles laterales
superiores (C).
Fixez l’étagère immobile (A) aux
panneaux latéraux supérieurs (C).
REMARQUE : Assurez-vous que le côté de
l’étagère supérieure (A) avec le plus de
trous soit orienté loin du panneau latéral
supérieur (C).
H2

11 IS9150
Lay unit face down on floor.
Fasten back panel (E) to back of unit,
starting with the corners.
Screw in 2 cambolts (H4) into the
center holes of the bottom shelf (A).
Coloque la unidad boca abajo en el piso.
Ajuste el panel trasero (E) a la parte
trasera de la unidad, iniciando por las
esquinas.
Atornille 2 tornillos de cámara (H4) en
las perforaciones del centro del estante
inferior (A).
Placez le meuble à plat sur le sol, côté
arrière sur le dessus.
Fixer le panneau arrière (E) à l’arrière de
l’unité, en commençant par les coins.
Vis dans 2 boulons à cames (H4) dans les
trous du centre de l’étagère inférieure (A).
A
H4
9.
x 20H3
x 2
H4
E

12 IS9150

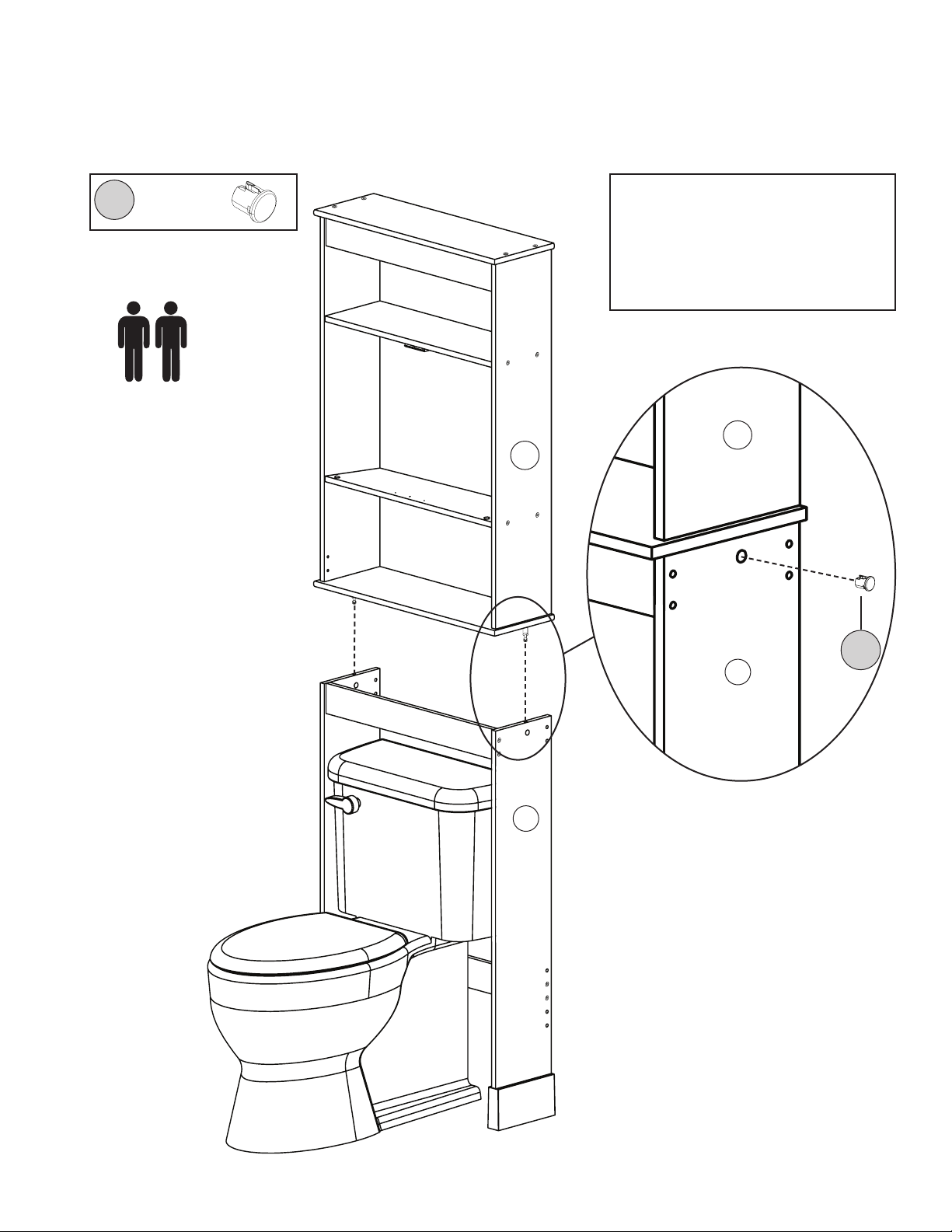

10. Carefully place top assembly on
bottom assembly.
Insert 2 snap cams (H5) into the holes
in the lower side panels (G).
Coloque con cuidado el montaje superior
sobre el montaje inferior.
Inserte 2 levas (H5) en las perforaciones
de los paneles laterales inferiores (G).
Placez soigneusement l’assemblage
supérieur sur l’assemblage inférieur.
Insérez 2 caméras à insertion rapide (H5)
dans les trous dans les panneaux latéraux
inférieurs (G).
RECOMMEND
RECOMIENDA
RECOMMANDÉ
NOTE: If necessary, tap the snap cams
with a hammer.
NOTA: Si es necesario, golpee levemente
las levas de presión con un martillo.
REMARQUE : si nécessaire, tapotez les
cames à ressort à l’aide d’un marteau.
x 2
H5
H5
G
G
C
C

13 IS9150
11. Fasten a hinge (H7) to the top of
each door (D).
Asegure una bisagra (H7) a la parte
superior de cada puerta (D).
Fixez une charnière (H7) au supérieure de
chaque porte (D).
H8
H7
D
D
H7
H8
x 2
x 2
D

14 IS9150
Insert hinge bushings (H6) into fixed
shelves (B).
Inserte los casquillos de las bisagras (H6)
en los estantes fijos (B).
Insérez les bagues des charnières (H6)
dans des étagères fixes (B).
B
B
x 4
H6
H6
12.

15 IS9150
Set the left side door into the top
hinge bushing.
Fit bottom hinge (H7) into the bottom
hinge bushing and fasten the bottom
hinge (H7) to the door (D).
Repeat for the right side door (D).
Attach door knobs (H11) to doors (D).
Fije la puerta lateral izquierda a la bisagra
superior con cojinete.
Ajuste la bisagra inferior (H7) en la bisagra
inferior con cojinete y sujete la bisagra
inferior (H7) a la puerta (D).
Repítalo con la puerta lateral derecha (D).
Asegure las perillas para puertas (H11) a
las puertas (D).
Placez la porte de gauche dans la bague
de charnière supérieure.
Placez la charnière inférieure (H7) dans la
bague de charnière inférieure et fixez la
charnière inférieure (H7) à la porte (D).
Répétez l’action pour la porte de droite (D).
Fixez les boutons de portes (H11) aux
portes (D).
H12
H11
D
H11
H12
x 2
x 2
13.
D
H7
H8
x 2
x 2
H8
H7
D
D

16 IS9150
14. Apply stickers (H15) to unused holes
on each side of unit.
Apply screw caps (H14) to large
screws (H2) on exterior of unit.
Aplique los círculos adhesivos (H15) a los
orificios no utilizados en cada lado de la
unidad.
Coloque tapas de tornillo (H14) a los
tornillos (H2) en la parte exterior del mueble.
Appliquez une pastille adhésive (H15)
sur les trous non utilisés de chaque côté
du meuble.
Placez les capuchons (H14) sur les vis (H2)
à l’extérieur de l’armoire.
x 2
x 20
H14
H15
H14
H15

17 IS9150
15.
Unit must be fastened to the wall for
safety reasons.
Warning: Before cutting or drilling into
any wall surface, verify the location
of electrical, plumbing, and gas lines.
Cutting any of these may cause
serious injury.
Fasten the nylon strap to the top of
the unit using one washer and the
anti-topple screw as shown.
Fasten nylon strap to wall, using
appropriate mounting hardware (not
provided). We recommend using a
mounting screw of at least two inches
in length. If you do not screw directly
into the wall stud, an appropriate wall
anchor should be used.
La unidad debe ser asegurada a la pared
por motivos de seguridad.
Advertencia: Antes de cortar o taladrar
en cualquier superficie de pared, verifique
la ubicación de las líneas eléctricas, de
plomería y de gas. Cortar cualquiera de
estas líneas puede causar una lesión grave.
Asegure la tira de nylon a la parte
superior de la unidad utilizando un empaque
o arandela y el tornillo antivolcante como se
muestra en la figura.
Asegure la tira de nylon a la pared
utilizando el artículo de ferretería de
montaje apropiado (no proporcionado).
Le recomendamos utilizar un tornillo de
montaje de por lo menos dos pulgadas
(5.08 cms.) de largo. Se deben utilizar una
ancla para pared apropiadas si usted no
atornillará directamente en el soporte de
pared.
L’unité doit être fixée au mur pour des
raisons de sécurité.
Avertissement : avant de découper ou
de percer toute surface murale, vérifiez
l’emplacement des canalisations
électriques, de plomberie et de gaz. Des
blessures graves pourraient survenir si l’une
de ces canalisations était sectionnée.
Fixez la bande de nylon en haut du
meuble à l’aide d’une rondelle et de la vis
de retenue, comme indiqué.
Fixez la bande de nylon au mur à l’aide
d’une pièce de montage appropriée
(non fournie). Il est recommandé d’utiliser
des vis de montage d’au moins 5 cm (2
po) de long. Si vous ne vissez pas directe-
ment dans des poteau mural, utilisez de la
cheville murale.
RECOMMEND
RECOMIENDA
RECOMMANDÉ
Not Included
No Incluido
Non incluse
Mounting Instructions Instrucciones de Montaje Instructions de montage
A
Wall Mount Kit
Kit de montaje de pared
Kit de montage mural
x 1
x 2
x 1
Anti-tip Screw
Tornillo antivolcante
Vis de retenue
Washer
Arandela
Rondelle
Nylon Strap
Tira de Nylon
Bande en nylon
