Zenna Home 9437CH User manual

www.zennahome.com IS7349
Pg 1of 7
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zennahome.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de
comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zennahome.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de
commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les
éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zennahome.com
pour de plus amples informations.
Assembly Instructions - Model 9437CH (Espresso) / 9437W (White)
Instrucciones de Ensamblado - Modelo 9437CH (Espresso) / 9437W (Blanco)
Instructions d'assemblage - Modèle 9437CH (espresso) / 9437W (blanc)
©2013 Zenith Products Corp. MCS 7/19/2013

www.zennahome.com IS7349
Pg 2of 7
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
(F) 2 Bottom Side Panels
2 Paneles Laterales Inferiores
2 panneaux latéraux inférieurs
(B) 2 Top Side Panels
2 Paneles Laterales Superiores
2 panneaux latéraux supérieurs
(A) 1 First Shelf
1 Primera repisa
1 première étagère
(C) 1 Second Shelf
1 Segunda repisa
1 deuxième étagère
(D) 1 Third Shelf
1 Tercera repisa
1 troisième étagère
(E) 1 Fourth Shelf
1 Cuarta repisa
1 quatrième étagère
Parts List:
Lista de Partes:
Liste des pièces :

www.zennahome.com IS7349
Pg 3of 7
(G) 2 Feet
2 Soportes
2 pieds
(H) 2 Connecting Brackets
2 Soportes conectores
2 supports de raccordement
(2) 2 Angle Blocks
2 Cuñas
2 coins
(3) 10 Short Screws
10 Tornillos cortos
10 vis courtes
(4) 16 Screw Caps
16 Cubiertas para tornillos
16 cache-vis
(1) 16 Long Screws
16 Tornillos largos
16 vis longues
(6) 2 Bumper Strips
2 Tiras protectora
2 bande de pastilles protectrices
(5) 1 Allen Wrench for use with
Large Screws (1)
1 Llave Allen hexagonal para ser
usada con los tornillos grandes (1)
1 clé hexagonale pour les vis longues (1)

www.zennahome.com IS7349
Pg 4of 7
1.
1
2.
B
A
A
3
2
2
finished edge
borde con acabado
bord fini
holes on the bottom
orificios en la parte inferior
trous en bas
finished edge
borde con acabado
bord fini

www.zennahome.com IS7349
Pg 5of 7
3.
4.
F
1
F
E
C
D
G
finished edge
borde con acabado
bord fini
holes on the top
orificios en la parte superior
trous en haut
G
F
finished edge
borde con acabado
bord fini
6

www.zennahome.com IS7349
Pg 6of 7
5.
front outside holes
orificios delanteros exteriores
trous extérieurs avant
3
H
B
F
B
B
F
F
3
3
H

www.zennahome.com IS7349
Pg 7of 7
6. Mount the unit to the wall. Monte la unidad a la pared. Montez le meuble au mur.
4
2
It is imperative that unit be fastened
to the wall for safety reasons.
Il est impératif que le meuble
soit fixé au mur.
Por razones de seguridad es
imperativo que la unidad se
asegure a la pared.

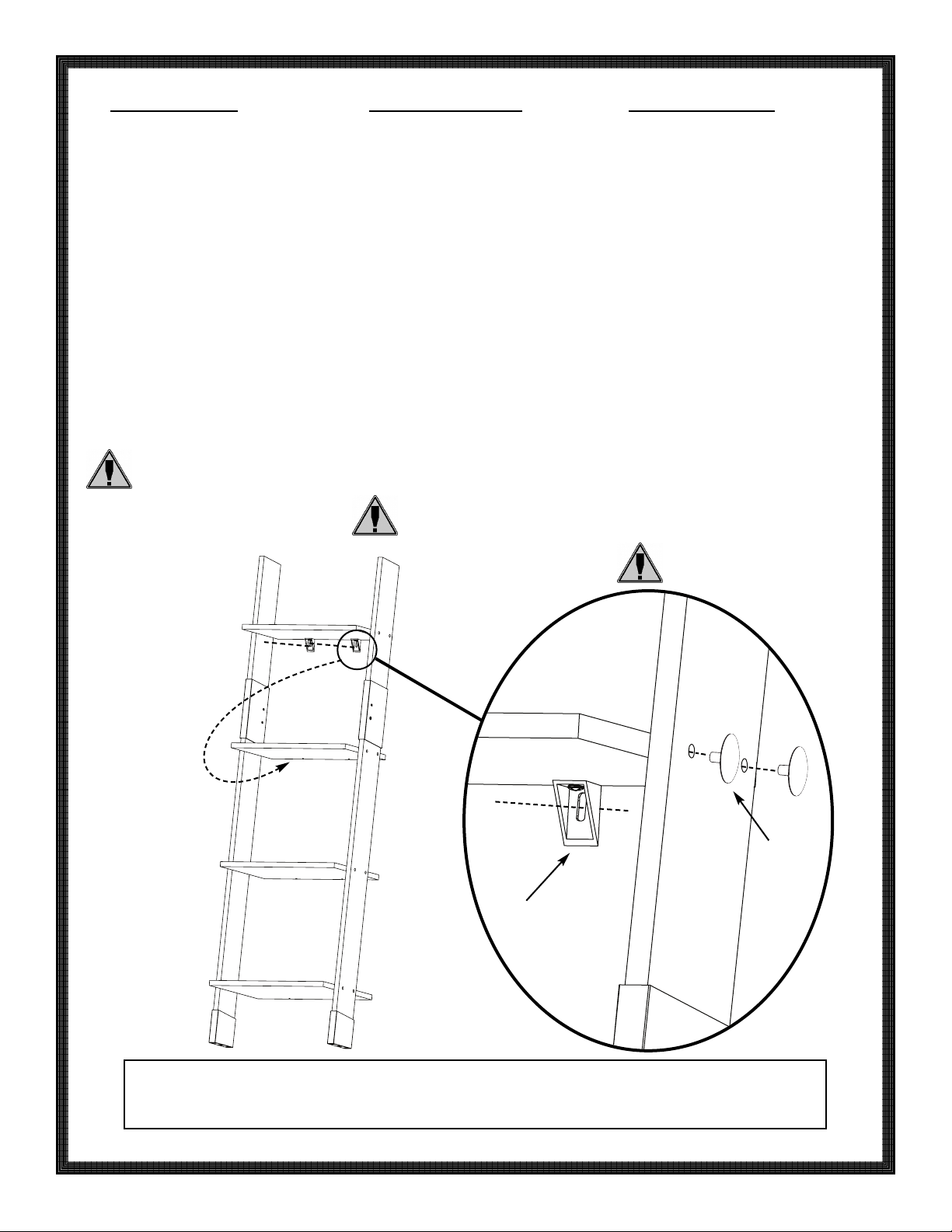

Mounting Instructions:
Warning: Before cutting, drilling or
hammering into any wall surface, verify
the location of electrical, plumbing and
gas lines. Cutting any of these may
cause serious injury.
1. Place unit in desired location and
mark hole locations through the angle
block (2) on wall. NOTE: If needed,
angles blocks (2) can be attached to
second shelf (C).
2. Drill holes in marked spots on wall
and insert drywall anchors (not included).
NOTE: A drywall anchor is not necessary
if the mounting screw will be screwed
directly into a stud.
3. Mount unit to wall, using appropriate
mounting hardware (not included).
4. Cover long screws (1) with screw
caps (4).
Instrucciones de Montaje:
Advertencia: Antes de cortar, taladrar
o martillar en alguna superficie de
pared, verifique la ubicación de las
líneas eléctricas, de plomería y de
gas. El cortar cualquiera de estas
líneas puede causar una lesión grave.
1. Coloque la unidad en el lugar deseado
y marque los lugares para los orificios a
través de la cuña (2) en la pared.
NOTA: Si fuese necesario, se pueden
fijar las cuñas (2) a la segunda repisa (C).
2. Taladre orificios en los lugares
marcados en la pared e inserte anclajes
para mampostería (no incluidos).
NOTA: No es necesario un anclaje para
mampostería si el tornillo de montaje va
a aplicarse directamente en un montante.
3. Monte la unidad a la pared, usando
tornillería de montaje apropiada (no
incluida).
4. Cubra los tornillos largos (1) con
cubiertas para tornillos (4).
Instructions de montage :
Avertissement : Avant de couper ou
percer toute surface murale, ou d’y
enfoncer quoi que ce soit, vérifiez
l’emplacement des canalisations
électriques, sanitaires et de gaz. Des
blessures graves pourraient survenir si
l'une de ces canalisations était sectionnée.
1. Placez le meuble à l’endroit désiré et
indiquez l’emplacement des vis sur le mur
par les trous percés dans les coins (2).
REMARQUE : au besoin, les coins (2)
peuvent être fixés à la deuxième
étagère (C).
2. Percez des trous aux endroits
indiqués sur le mur et enfilez des fiches
pour cloisons sèches (non fournies).
REMARQUE : une fiche pour cloison
sèche n’est pas nécessaire si la vis de
montage est vissée directement dans
un poteau mural.
3. Montez le meuble au mur à l’aide
de la quincaillerie appropriée (non
fournie).
4. Recouvrez les vis longues (1) avec les
cache-vis (4).
NOTE: If needed, angle blocks (2)
can be fastened to the second
shelf (C).
NOTA: Si es necesario, bloques de
ángulo (2) pueden fijarse en el
segundo estante (C).
REMARQUE : Si nécessaire, blocs
d'angle (2) peuvent être fixés à la
deuxième étagère (C).
