Zenna Home 35604BN User manual

Pg 1of 10 ©2014 Zenith Products Corp.
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zennahome.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de
comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zennahome.com para
solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de
commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les
éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zennahome.com
pour de plus amples informations.
www.zennahome.com IS35650-I2
MCS 6/20/2014
Installation Instructions - 35604BN / E35604BN / 35604SS02 / E35604SS (Double Curved Rod)
Instrucciones de Instalación - 35604BN / E35604BN / 35604SS02 / E35604SS (Doble Tubo Curvo)
Instructions de montage - 35604BN / E35604BN / 35604SS02 / E35604SS (Double Tringle incurvée)

Pg 2of 10
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
(B) 7/8 in. Diameter Tube
Tubos de diámetro de 7/8 pulg
Tubes de 22 mm (7/8 po) de diamètre
(A) 1 in. Diameter Tube
Tubos de diámetro de 1 pulg
Tubes de 25,4 mm (1 po) de diamètre

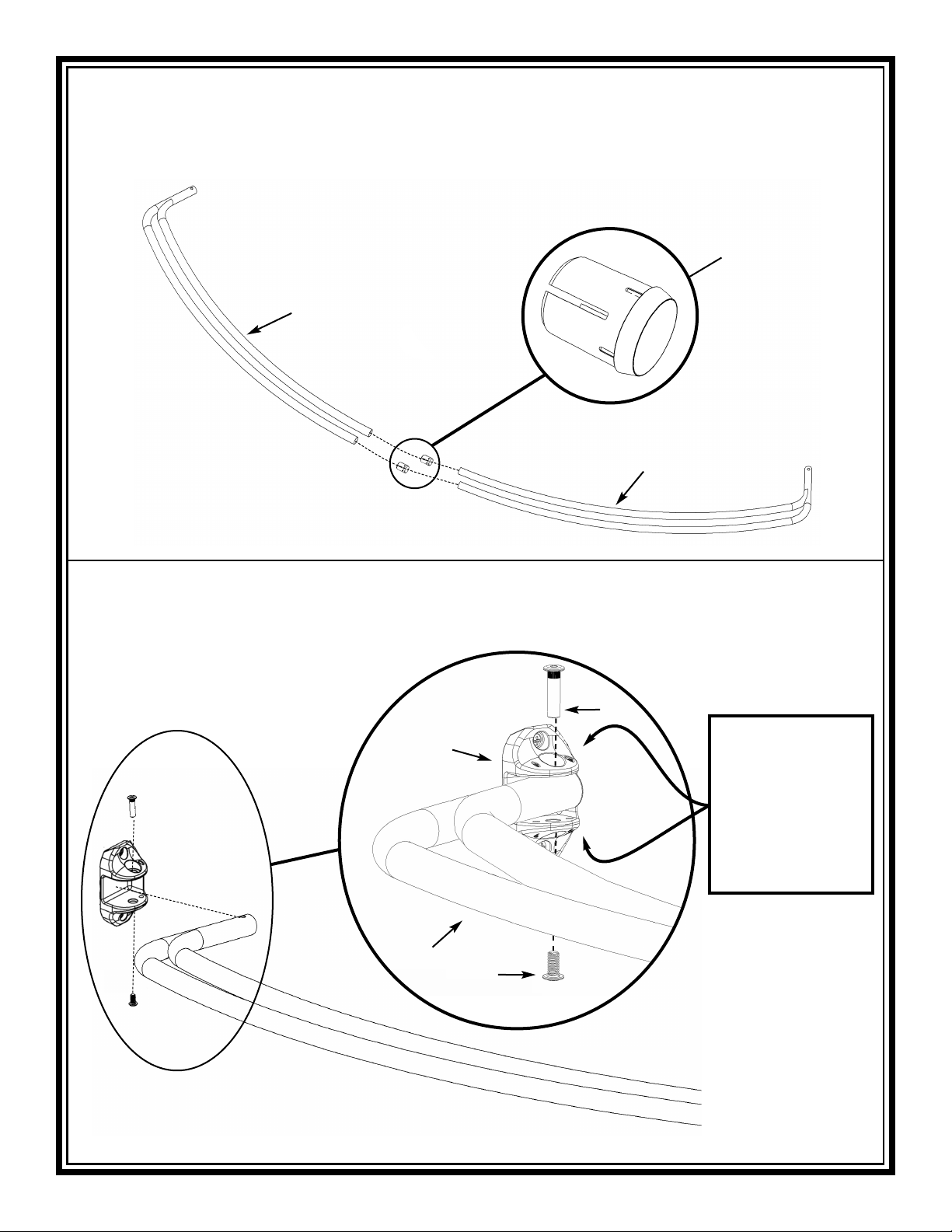

Parts List:
Lista de Partes:
Liste des pièces :
(C) 1 in.Mounting Bracket
Placa de montaje de 1 pulg
Plaque de montage
de
2,5 cm (1 po)
(G) 7/8 in. Tube Plug
Tapón para tubo de 7/8 pulg
Bouchon de tube
de 2,2 cm (7/8 po)
(F) 1 in. Tube Plug
Tapón para tubo de 1 pulg
Bouchon de tube
de
2,5 cm (1 po)
NOTE:For parts C & D,1 in. and 7/8 in. refers to
the cut out for the tube where either the 1 in.
diameter tube (A) or the 7/8 in. diameter tube
(B) will fit into the mounting bracket (C,D).
NOTA:Para las partes C y D, 1 pulg y 7/8 pulg
se refiere al recorte del tubo en donde ya sea el
tubo con diámetro de 1 pulg (A) ó el tubo con
diámetro de 7/8 pulg (B) respectivamente, se
ajustará en la placa de montaje (C, D).
REMARQUE :en ce qui concerne les pièces C et D,
les dimensions 2,5 cm (1 po) et 2,2 cm (7/8 po)
se rapportent à la découpe du tube au niveau
où le tube de 2,5 cm (1 po) de diamètre (A) ou
celui de 2,2 cm (7/8 po) de diamètre (B) s’enfile
dans la plaque de montage (C, D).
(E) 2 End Caps
2 Cubiertas terminals
2 Cabochons de
(D) 7/8 in. Mounting Bracket
Placa de montaje de 7/8 pulg
Plaque de montage
de 2,2 cm (7/8 po)
www.zennahome.com IS35650-I2

Pg 3of 10
(H) 2 Plastic Rings
2 Anillos de plástico
2 Bagues en plastique
(O) 4 Mounting Screws
4 Tornillos para montaje
4 vis de montage
(P) 4 Drywall Anchors
4 Anclas para pared de muro seco
4 chevilles pour plaque de plâtre
(M) 1 Small Allen Wrench for use with
Set Screws in End Caps
1Llave tipo Allen para uso con los tornillos
del ensamble en las cubiertas terminales
1 petite clé hexagonale pour serrer les vis de
réglage dans les embouts
(J) 2 Threaded Sleeves
2 Mangas con rosca
2 Manchons filetés
(K) 2 Allen Wrenches for use with Bracket
Screws (I) and Threaded Sleeves (J)
2 llaves tipo Allen para uso con los tornillos
para las cubiertas terminales (I) y las
mangas con rosca (J)
2 clés hexagonales pour les vis d’embouts
(I) et les manchons filetés (J)
Warning:
Before cutting, drilling or ham-
mering into any wall surface,
verify the location of electrical,
plumbing and gas lines. Cutting
any of these may cause serious
injury.
Advertencia:
Antes de cortar, taladrar o
martillar en alguna superficie
de pared, verifique la ubicación
de las líneas eléctricas, de
plomería y de gas. El cortar
cualquiera de estas líneas
puede causar una lesión grave.
Avertissement :
Avant de couper ou percer
toute surface murale, ou d’y
enfoncer quoi que ce soit, vérifiez
l’emplacement des canalisations
électriques, sanitaires et de gaz.
Des blessures graves pourraient
survenir si l'une de ces canalisations
était sectionnée.
(L) 1 Medium Allen Wrench for use with
Set Screws in Mounting Brackets
1 Llave Allen mediana para usar con tornillos
de montaje en las placas de montaje
1 clé hexagonale moyenne pour serrer les
vis de réglage dans les supports de montage
(N) 4 Set Screws
4 Tornillos de montaje
4 vis de réglage
(I) 2 Bracket Screws
2 Tornillos del soporte
2 Vis de support
www.zennahome.com IS35650-I2

Mounting Instructions Instrucciones de Montaje Instructions de Montage
The locations for mounting brackets (C,D)
will vary depending on the width of the
tub opening. Measure your tub opening.
Las ubicaciones para las placas de
montaje (C, D) variarán dependiendo
de lo ancho de la abertura de la
bañera. Mida la abertura de su bañera.
L’emplacement des plaque de
montage (C, D) dépendra de la largeur
de l’enceinte de la baignoire. Mesurez
l’enceinte.
1.
Pg 4of 10
Measure width of
tub opening
Mida el ancho de la
bañera
Mesurez la largeur
de l’enceinte de la
baignoire.
www.zennahome.com IS35650-I2

Pg 5of 10
2.
65 in.
165,1 cm
65 po
2 in.
5 cm (2 po)
NOTE: Be sure to use a
level for this step.
NOTA:Asegúrese de utilizar
un nivel para este paso.
REMARQUE : assurez-vous d’utiliser
un niveau pour cette étape.
65 in.
165,1 cm
65 po
For 72 in. tub openings
Para la abertura de bañera de 72 pulg
Pour les enceintes de 183 cm (72 po)
For 60 in. tub openings
Para la abertura de bañera de 60 pulg
Pour les enceintes de 153 cm (60 po)
Tub opening
Abertura de bañera
Enceinte
Inches in toward tub
Pulgadas adentro hacia la tina
Centimètres vers la baignoire
72 in. 2 in.
70 in. 1-5/8 in.
68 in. 1-3/8 in.
66 in. 1 in.
64 in. 5/8 in.
62 in. 3/8 in.
60 in. 0 in.
58 in. 0 in.
56 in. 0 in.
Measure up 65 in. above the front of the
tub ledge.
For 60 in. tub openings:
Using a level, make a mark on wall.
For 72 in. tub openings:
Using a level, make a mark 2 in.
in (toward the tub).
Then, again using a level, lightly draw a
vertical line down approximately 4 in.
Repeat this entire step for the other end
of the tub.
NOTE: If the tub opening differs from the
above options, refer to the chart below.
Mida 65 pulg por arriba del frente del
borde de la bañera.
Para la abertura de bañera de 60 pulg:
Utilizando un nivel, haga una marca en
la pared.
Para la abertura de bañera de 72 pulg:
Utilizando un nivel haga una marca
2 pulg hacia adentro (hacia la bañera).
Después, nuevamente utilizando un nivel
levemente trace una línea vertical hacia
abajo aproximadamente 4 pulg.
Repita esta paso completo para el otro
extremo de la bañera.
NOTA: Si la abertura de la bañera difiere de
las opciones mencionadas anteriormente,
consulte la tabla por debajo de.
Mesurez une longueur de 165 cm (65 po)
au-dessus de l’avant du rebord de la baignoire.
Pour les enceintes de 153 cm (60 po) :
tracez un repère au dessous sur le mur, à
l’aide d’un niveau.
Pour les enceintes de 183 cm (72 po) :
tracez un repère de 5 cm (2 po) au dessous
(vers la baignoire), à l’aide d’un niveau.
Toujours à l’aide du niveau, tracez une
ligne verticale légère environ 10 cm
(4 po) en dessous.
Répétez l'opération de l'autre côté de la
baignoire.
REMARQUE : Si l’ouverture de l’enceinte
de votre baignoire diffère de celles
inscrites ci-dessus, consultez le tableau
ci-dessous.
www.zennahome.com IS35650-I2

Pg 6of 10
4.
Hold the 1 in. mounting bracket (C)
against the wall so that the mark (from
step 2) is centered in the top screw hole
as shown. Mark the location of the other
screw hole along the vertical line you
drew in step 2. Repeat this entire step for
the other end of the tub, using the 7/8 in.
mounting bracket (D).
Sujete el 1 pulgada soporte (C) contra
la pared para que la marca (del paso 2)
está centrada en el orificio del tornillo
superior como se muestra. Marque la
ubicación del otro orificio para el tornillo
a lo largo de la línea vertical que usted
dibujó en el paso 2. Repita este paso
completo para el otro extremo de la
bañera utilizando la placa de montaje de
7/8 pulg (D).
Maintenez po 1 plaque de montage (C)
de contre le mur afin que la marque
(de l'étape 2) est centrée dans le trou de
la vis supérieure, comme indiqué. Indiquez
l’emplacement de l’autre trou de vis le
long de la ligne verticale tracée à
l’étape 2. Répétez l'opération de l'autre
côté de la baignoire avec del plaque de
montage de 22 cm (7/8 po) (D).
3.
NOTE:Use a 9/32 in. (7mm) drill bit for drywall anchor installation. Use a 5/64 in. (2mm) drill bit for direct stud
installation. If installing into a material other than drywall or into stud, consult a professional for proper installation.
NOTA: Utilice una broca de 9/32 pulg (7mm) para instalar puntos de soporte en la mampostería (drywall.)
Utilice una broca de 5/64 pulg (2mm) para instalar directamente los travesaños metálicos. Consulte con un
profesional para instalaciones en materiales diferentes a mampostería (drywall) o en travesaños.
REMARQUE : utilisez un foret de 7 mm (9/32 po) si des chevilles sont installées dans une cloison sèche. Utilisez
un foret de 2 mm (5/64 po) s’il s’agit d’un poteau mural. S’il s’agit d’un matériau différent (autre qu’une
cloison sèche ou un poteau mural), consultez un professionnel pour garantir une bonne installation.
C,D
Mark location of bottom
screw hole.
Marque la ubicación del
orificio para el tornillo inferior.
Indiquez l’emplacement
du trou de vis inférieure.
Drill the 2 marked spots for each mounting
bracket. Insert drywall anchors (P) in the
holes (unless screw will go directly into
a stud).
Taladre los 2 puntos marcados para
cada placa de montaje. Inserte las
anclas para pared de muro seco (P) en
los orificios (a menos que el tornillo vaya
directamente en un soporte de pared).
Percez deux trous sur les deux points tracés
pour plaque de montage. Introduisez
des chevilles pour plaque de plâtre (P)
dans les trous (à moins que vous vissiez
directement dans un poteau mural).
www.zennahome.com IS35650-I2

Pg 7of 10
6.
5.
facing toward
back of tub
orientado
hacia la parte
posterior de la
bañera
vers l’arrière de
la baignoire
facing toward
outside of tub
orientado
hacia el exterior
de la bañera
vers l’extérieur
de la baignoire
facing toward
back of tub
orientado
hacia la parte
posterior de la
bañera
vers l’arrière de
la baignoire
facing toward
outside of tub
orientado
hacia el exterior
de la bañera
vers l’extérieur
de la baignoire
C
O
D
O
Fasten the 7/8 in. mounting bracket (D)
to the wall, using 2 mounting screws (O).
NOTE:Be sure to mount the mounting
bracket to the wall with the open side
facing the outside of the tub, as shown.
Asegure placa de montaje de 7/8 pulg
(D) a la pared utilizando 2 tornillos de
montaje (O).
NOTA:Asegúrese de montar la placa
de montaje a la pared con el lado
abierto orientado hacia afuera de la
bañera, como se muestra.
Fixezde plaque de montage de
22 mm (7/8 po) (D) au mur à l’aide de
2 vis de montage (O).
REMARQUE :assurez-vous de monter
plaque de montage mur de manière à
ce que l’extrémité ouverte se trouve
vers l’extérieur de la baignoire, comme
indiqué.
Fasten the 1 in. mounting bracket (C) to
the wall, using 2 mounting screws (O).
NOTE:Be sure to mount the mounting
bracket to the wall with the open side
facing the outside of the tub, as shown.
Asegure la placa de montaje de 1 pulg (C)
a la pared, utilizando 2 tornillos de
montaje (O).
NOTA:Asegúrese de montar la cubierta
terminal a la pared con el lado abierto
orientado hacia el exterior de la
bañera, como se muestra.
Fixez de plaque de montage de
25,4 mm (1 po) (C) au mur à l’aide de
2 vis de montage (O).
REMARQUE :assurez-vous de monter
l’embout au mur de manière à ce
que
l’extrémité ouverte se trouve vers
l’extérieur de la baignoire, comme
indiqué.
www.zennahome.com IS35650-I2

Pg 8of 10
7.
IMPORTANT:This step may be easier
if you insert a threaded sleeve (J)
through the holes (only to be used
as a guide) before pushing the tube
plug into place. After inserting the
tube plug, be sure to remove the
threaded sleeve.
IMPORTANTE: Este paso puede ser
más fácil si usted inserta una manga
con rosca (J) a través de los orificios
(sólo se debe utilizar como una guía)
antes de empujar el tapón del tubo
en su lugar. Después de insertar el
tapón
del tubo, asegúrese de
remover la manga con rosca.
IMPORTANT : cette étape peut
être plus facile à réaliser si vous
introduisez
un manchon fileté (J)
dans les trous
(en guise de guide
seulement) avant d’enfoncer le
bouchon de tube en place. Une fois
le bouchon inséré, assurez-vous de
retirer le manchon fileté.
F,G
A,B
J
F,G
A,B
Line up cut-outs in
tube plug with top
and bottom holes.
Alinee los recortes en el
tapón del tubo con los
orificios superior e inferior.
Alignez les découpes du
bouchon de tube avec
les trous supérieur et
inférieur.
Insert 1 in. tube plug (F) into 1 in. diameter
tube (A) as shown. NOTE:Be sure to line up
the cut-outs in the tube plug with the holes
in the tube as shown. Repeat this step using
the 7/8 in. tube plug (G) and 7/8 in. diame-
ter tube (B).
Inserte el tapón para tubo de 1 pulg (F) en
el tubo con diámetro de 1 pulg (A) como
se muestra. NOTA:Asegúrese de alinear los
recortes en el tapón para tubo con los
orificios en el tubo como se muestra. Repita
este paso utilizando el tapón para el tubo
de 1 pulg (G) y el tubo con diámetro de
7/8 pulg (B).
Introduisez le bouchon de tube de
25,4 mm (1 po) (F) dans le tube de
25,4 mm (1 po) de diamètre (A), comme
indiqué. REMARQUE :assurez-vous de bien
aligner les découpes du bouchon de tube
et les trous percés dans le tube, comme
indiqué. Répétez cette étape avec le
bouchon de tube de 22 mm (7/8 po) (G) et
le tube de 22 mm (7/8 po) de diamètre (B).
www.zennahome.com IS35650-I2

Pg 9of 10
8.
Fasten the 1 in. diameter tube (A) to the
1 in. mounting bracket (C) using bracket
screws (I) and threaded sleeves (J).
Asegure el tubo con diámetro de 1 pulg (A)
a del placa de montaje de 1 pulg (C)
utilizando los tornillos para cubierta
terminal (I) y los mangas con rosca (J).
Fixez le tube de 25,4 mm (1 po) de
diamètre (A) à plaque de montage
de 2,5 cm (1 po) (C) à l’aide des vis
d’embouts (I) et des manchons filetés (J).
9.
H
A
B
Insert plastic ring (H) into the end of the
1 in. diameter tube (A), as shown. Insert
the end of the 7/8 in. tube (B) into the
end of the 1 in. diameter tube (A), as
shown. Extend the tubes to the proper
length to fit between the mounting
brackets (C,D).
Inserte los anillos de plástico (H) en el
extremo del tubo con diámetro de
1 pulg (A),
como se muestra. Inserte el
extremo del tubo de 7/8 pulg (B) en el
extremo del tubo con
diámetro de
1 pulg (A) como se muestra. Extienda los
tubos a la longitud apropiada para que
encajen entre las placas de montaje (C, D).
Introduisez la bague en plastique (H) à
l’extrémité du tube de 25,4 mm (1 po)
de diamètre (A), comme indiqué.
Introduisez l’extrémité du tube de 22 mm
(7/8 po) de diamètre (B) à l’extrémité du
tube de 25,4 mm (1 po) de diamètre (A),
comme indiqué. Étendez les tubes à la
longueur désirée pour qu’ils se logent
entre les embouts (C, D).
A
J
C
I
tighten set screws to
level the rod assembly
apriete los tornillos
de fijación para
nivelar el ensamble
de tubo
resserrez les vis de
réglage pour mettre
la tringle à niveau
www.zennahome.com IS35650-I2

Pg 10 of 10
10.
11.
B
D
J
I
Attach end caps (E) using set screws (N)
at the top and bottom, using small allen
wrench (M), as shown.
Fije las cubiertas terminales (E) con tornillos
de montaje (N) en las partes superior e
inferior, con una pequeña llave Allen (M),
del modo ilustrado.
Fixez les cabochons (E) avec les vis de
réglage (N) en haut et en bas, à l’aide
de la petite clé hexagonale (M),
comme indiqué.
tighten set screws to
level the rod assembly
apriete los tornillos
de fijación para
nivelar el ensamble
de tubo
resserrez les vis de
réglage pour mettre
la tringle à niveau
set screws (N)
tornillo del ensamble (N)
vis de montage (N)
E
Fasten the 7/8 in. diameter tube (B) to
the 7/8 in. mounting bracket (D) using
mounting bracket screws (I) and threaded
sleeves (J).
Asegure el tubo con diámetro de
7/8 pulg (B) a la placa de montaje de
7/8 pulg (D) utilizando los tornillos para
cubierta terminal (I) y los mangas con
rosca (J).
Fixez le tube de 22 mm (7/8 po) de
diamètre (B) à de plaque de montage
de 2,2 cm (7/8 po) (D) à l’aide des vis
d’embouts (I) et des manchons filetés (J).
www.zennahome.com IS35650-I2
