Zenna Home 9615W User manual

Pg 1 of 12 www.zenith-products.com IS9670
Assembly Instructions - Model 9615W (White)
Instrucciones de Ensamblado - Modelo 9615W (Blanco)
Instructions d'assemblage - Modèle 9615W (Blanc)
©2019 Zenith Hone Corp. MCS 4/01/2019
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin.
When laying out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este producto. Identifique todas las piezas y las piezas de ferretería antes de
comenzar. Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora
del este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com
para solicitar mas información.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de
commencer. Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les
éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.

Pg 2 of 12 www.zenith-products.com IS9670
(A) 8 Large Screws
8 Tornillos grands
8 vis longues
(B) 8 Dowels
8 Clavijas
8 goujons
(N) 4 Screw Caps
4 Cubiertas para tornillos
4 cache-vis
(M) Nails
Clavos
Clous
Tools Needed:
Herramientas Necesarias:
Outils nécessaires :
List of Parts:
Lista de Partes:
Liste des pièces :
(I) 2 Knob Screws
2 Tornillos para perilla
2 vis pour boutons de portes
(H) 2 Knobs
2 Perillas
2 boutons
(E) 8 Hinge Screws
8 Tornillos para bisagras
8 vis pour charnières
(J) 2 Angle Blocks
2 Cuñas
2 coins
(O) 2 Bumper Strips
2 Tira protectoras
2 bandes de pastilles
protectrices
(G) 8 Mounting Plate Screws
8 Tornillos para placa de montaje
8 vis pour plaques de montage
(Q) 4 Drywall Anchors
4 Anclas para pared de muro seco
4 chevilles pour plaque de plâtre
(P) 2 Mounting Screws
2 Tornillos para montaje
2 vis de montage
(K) 2 Angle Block Screws
2 Tornillos para cuña
2 vis pour coins
(L) 4 Shelf Clips
4 Sujetadores para repisa
4 attaches d’étagères
(D) 4 Hinges
4 Bisagras
4 charnières
(F) 4 Mounting Plates
4 Placas de montaje
4 plaques de montage
(C) 1 Allen Wrench for use with
Large Screws (A)
1 Llave Allen hexagonal para ser
usada con los tornillos grandes (A)
1 clé hexagonale pour les vis longues (A)

www.zenith-products.com IS9670
Pg 3 of 12

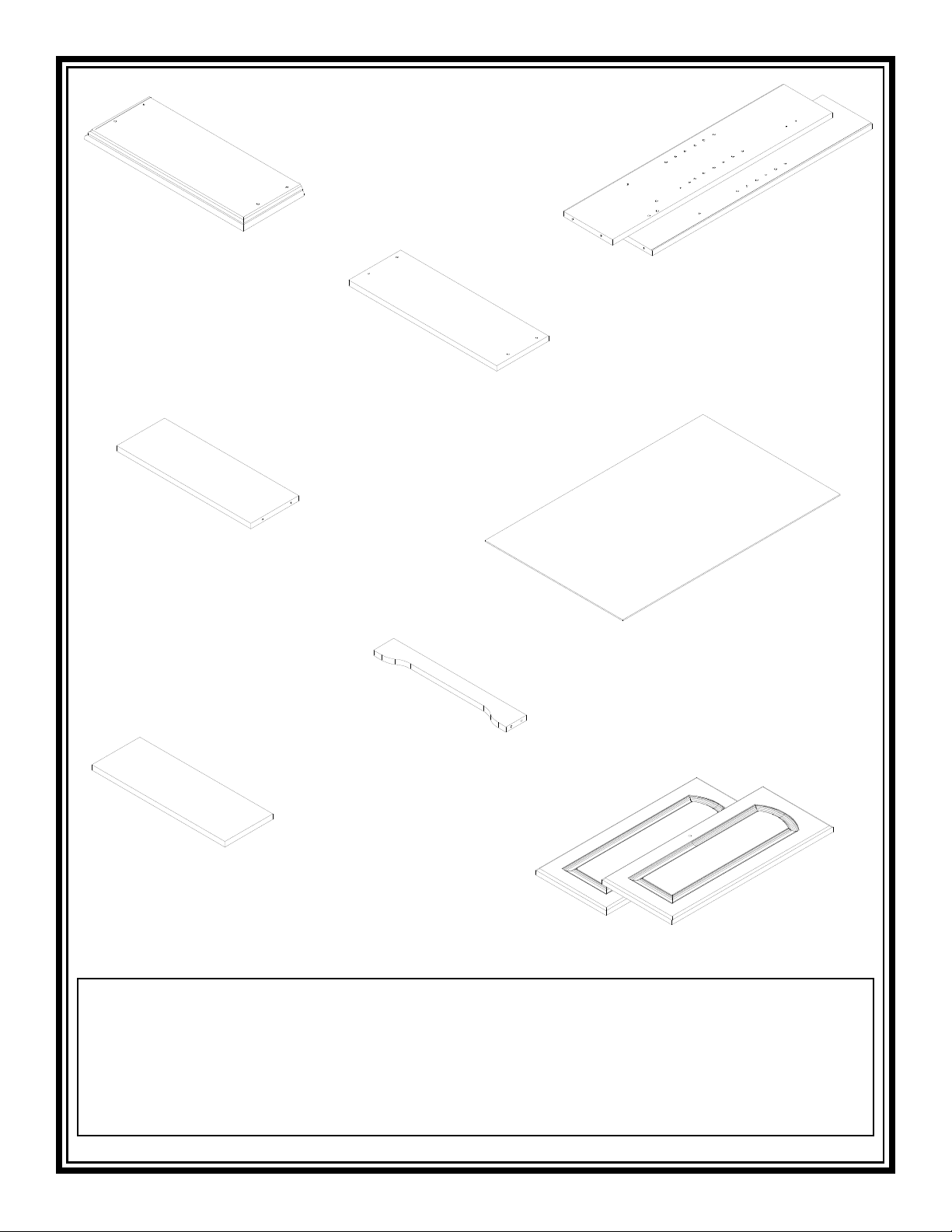

(6) 1 Adjustable Shelf
1 Repisa ajustable
1 étagère amovible
(4) 1 Fixed Shelf
1 Repisa fija
1 étagère fixe
(3) 2 Side Panels
2 Paneles Laterales
2 panneaux latéraux
(5) 1 Back Panel
1 Respaldo
1 panneau arrière
(7) 1 Trim Piece
1 Pieza con recorte
1 chambranle
(1) 1 Top Panel
1 Panele Superiore
1 panneau supérieur
(8) 2 Doors
2 Puertas
2 portes
(2) 1 Bottom Panel
1 Panele Inferiore
1 panneau inférieur
Cleaning Note: Cleaning with a dry
cloth may be sufficient, but for
other stains or marks wipe gently
with a damp cloth. DO NOT use
strong detergents or abrasive cleaners,
they may damage the surface of
this product.
Nota acerca de la limpieza: Limpiar
con un trapo seco puede ser suficiente,
pero para otras manchas o marcas,
limpie suavemente con un trapo
húmedo. NO utilice detergentes
fuertes o substancias limpiadoras
abrasivas.
Ellas pueden dañar la
superficie de
este producto.
Conseil d'entretien :
Le nettoyage
avec un chiffon sec peut
être suffisant,
mais en cas de
taches rebelles ou de
marques, utilisez
un chiffon humide.
N'employez PAS de détergents forts
ou de produits abrasifs qui risqueraient
d'endommager la surface de ce
meuble.

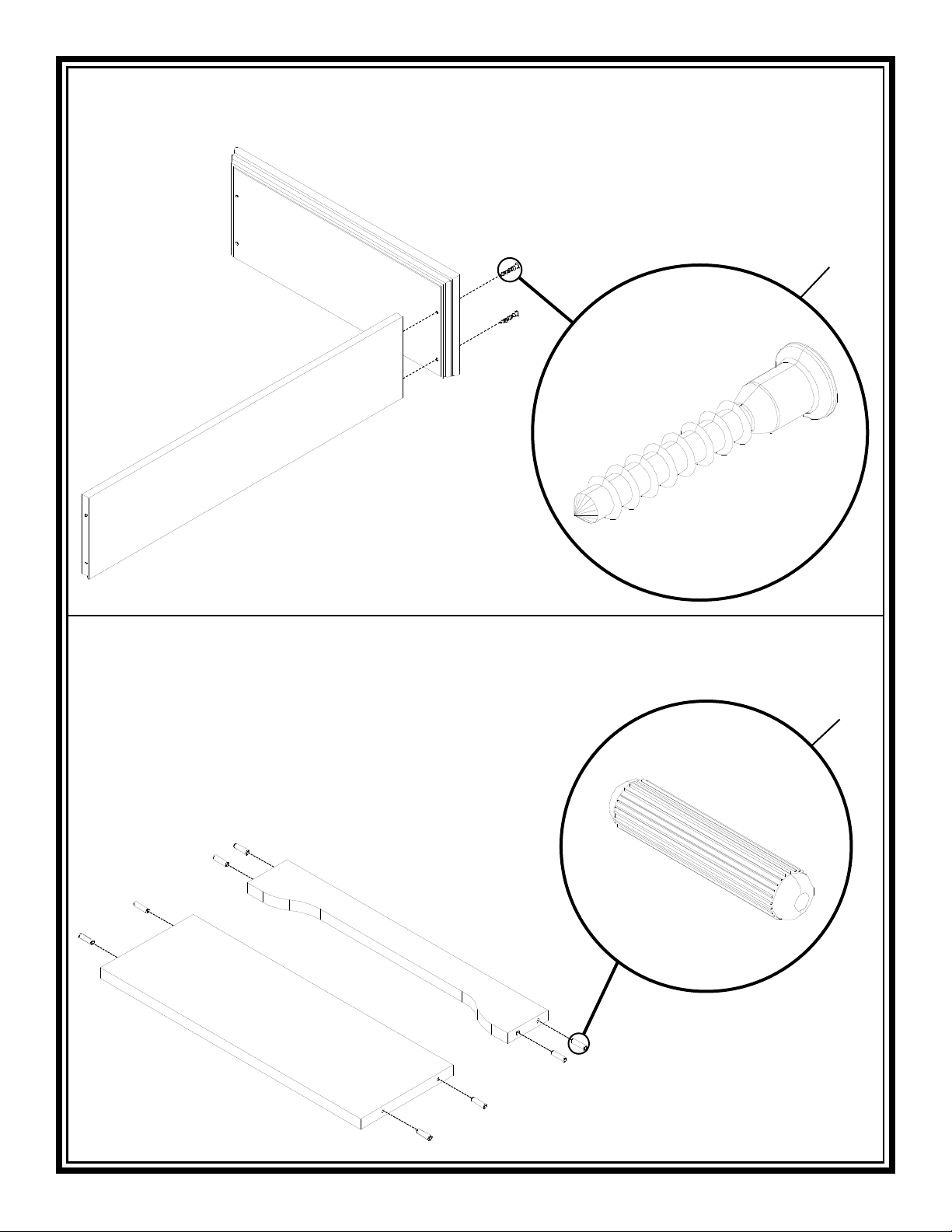

1. Fasten top panel (1) to a side panel (3)
as shown.
Asegure el panel superior (1) a un
panel lateral (3) en la imagen.
Fixez le panneau supérieur (1) à un
panneau latéral (3) tel qu’il est illustré.
2. Insert dowels (B) into the trim piece (7)
and fixed shelf (4).
Inserte clavijas (B) en la pieza con
recorte (7) y en la repisa fija (4).
Insérez des goujons (B) dans le
chambranle (7) et l'étagère fixe (4).
Pg 4 of 12 www.zenith-products.com IS9670
3
1
A
7
4
B

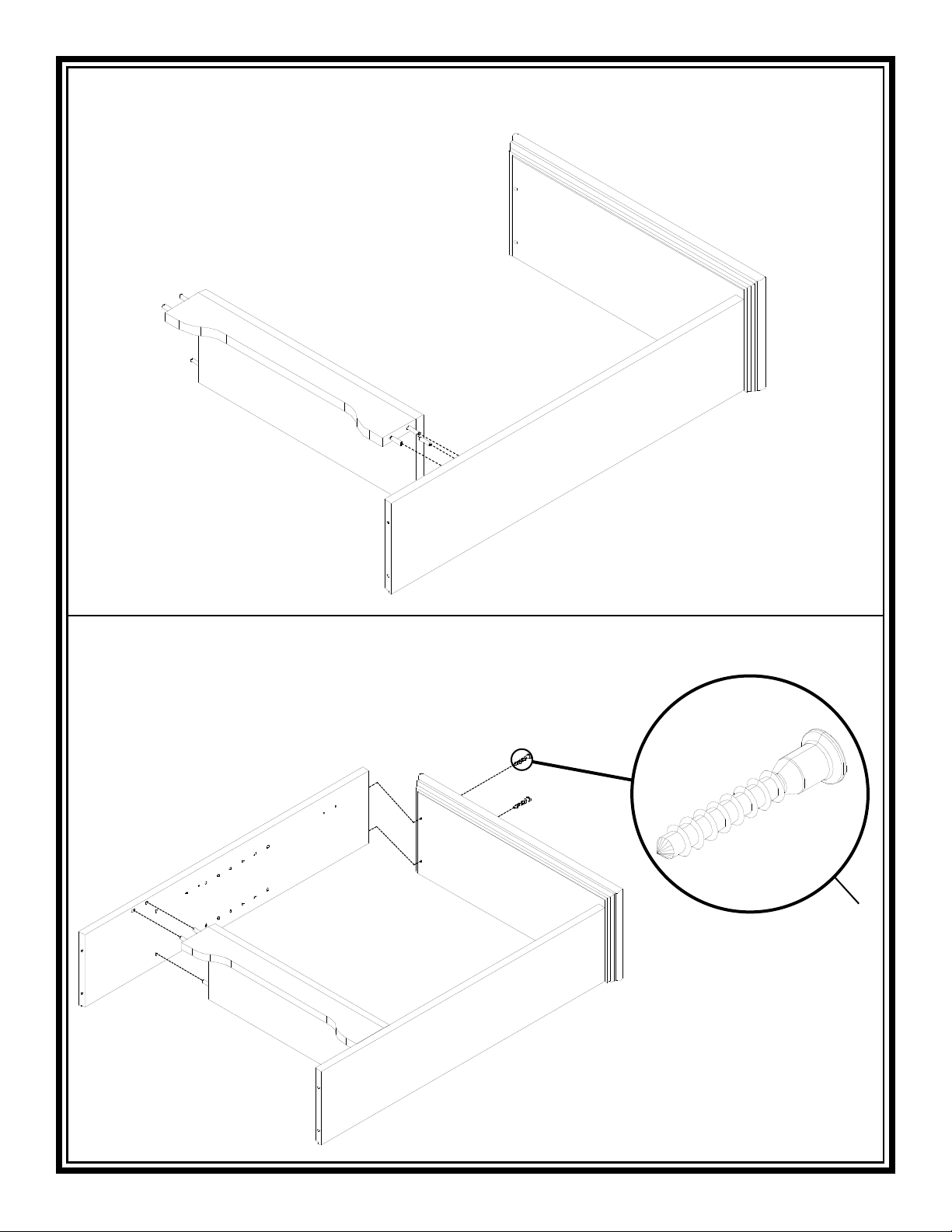

Attach fixed shelf (4) and trim piece (7)
to side panel (3).
Fije la repisa fija (4) y la pieza con recorte (7)
al panel lateral (3).
Fixez l'étagère fixe (4) et le chambranle (7)
dans le panneau latéral (3).
3.
4. Fasten other side panel (3) to the assembly.
Asegure el otro panel lateral (3) al
ensamble.
Fixez l'autre panneau latéral (3) à
l'ensemble.
Pg 5 of 12 www.zenith-products.com IS9670
3
7
4
3
A

Pg 6 of 12 www.zenith-products.com IS9670
Fasten bottom panel (2) to the assembly. Asegure el panel inferior (2) al ensamble. Fixez le panneau inférieur (2) à l'ensemble.
5.
6. Turn unit over. Fasten back panel (5) to
the back of the unit.
Voltee la unidad boca abajo. Asegure el
respaldo (5) a la parte posterior de la
unidad.
Retournez le meuble. Fixez le panneau
arrière (5) au dos du meuble.
Helpful Hint: To help align the back panel properly, fasten a nail in each of the corners of the back panel first.
Consejo Útil: Para ayudar a alinear el respaldo apropiadamente, asegure primero un clavo en cada una de las esquinas del respaldo.
Conseil utile : pour aligner correctement le panneau arrière, enfoncez d'abord un clou dans chacun des coins du panneau.
2
A
5
M

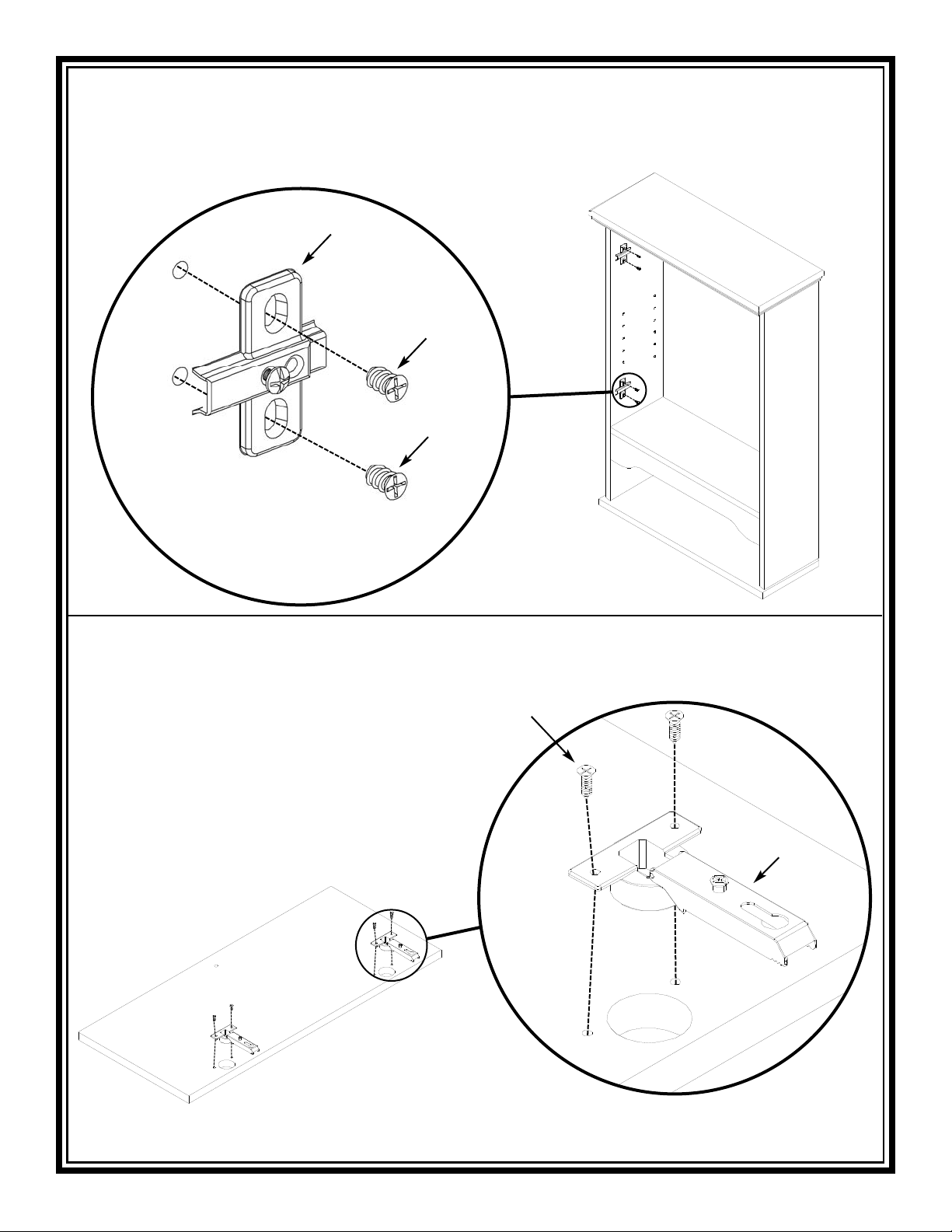

7. Fasten mounting plates (F) to side panels (3).
NOTE: Long side of mounting plates (F)
points to the front of the unit.
Asegure los placas de montaje (F) a los
paneles laterales (3). NOTA: El lado largo
de los placas de montaje (F) apunta
hacia el frente de la unidad.
Fixez les plaques de montage (F) aux
panneaux latéraux (3). REMARQUE : le
côté le plus long des plaques (F) se
trouve sur l'avant du meuble.
Fasten hinges (D) to doors (8). Asegure las clavijas (D) a las puertas (8). Fixez les charnières (D) aux portes (8).
8.
Pg 7 of 12 www.zenith-products.com IS9670
3
3
F
8
E
D
G
G

Pg 8 of 12

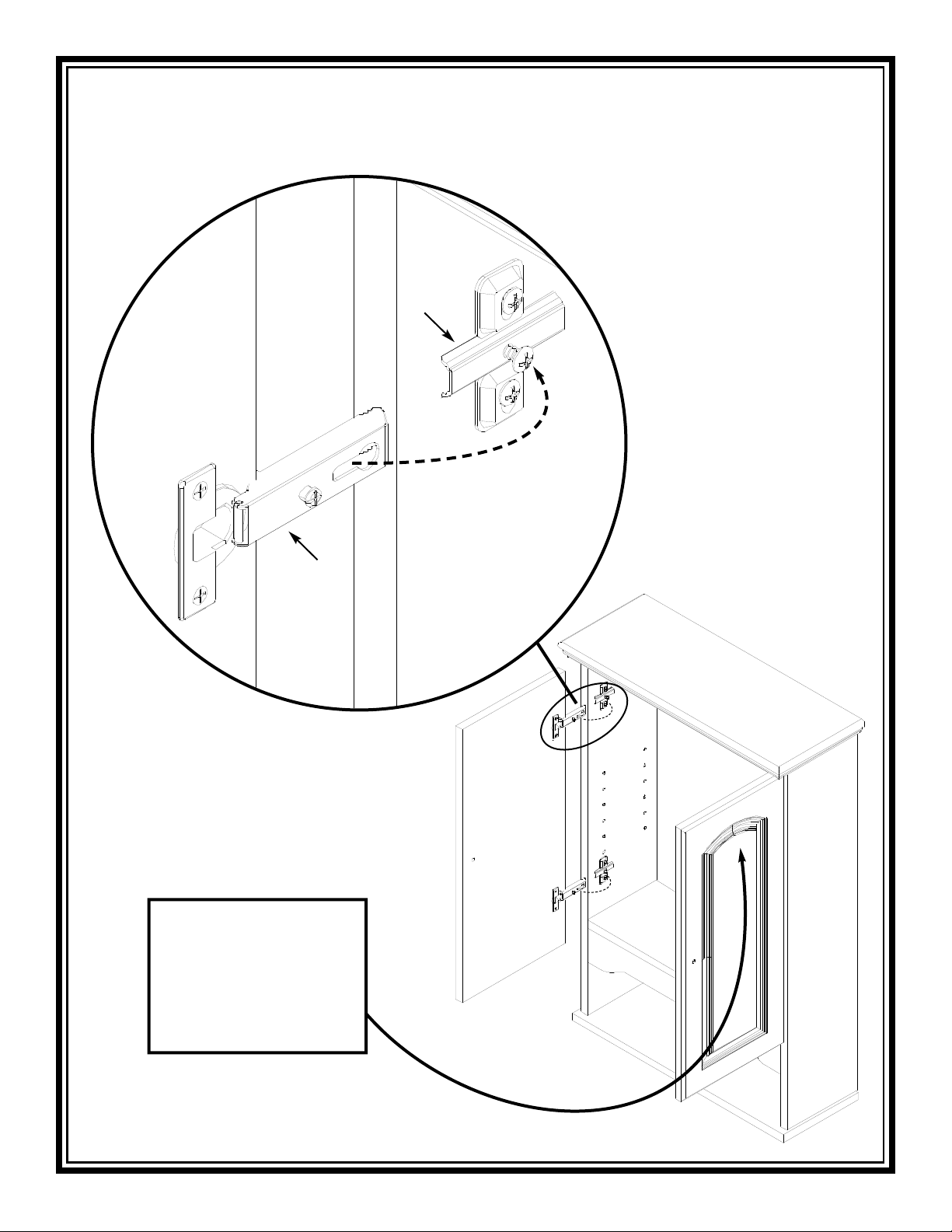

9.
Keeping the arch at the top of the door,
F
asten hinges (D) to mounting plates (F).
Please refer to page 9 for hinge instal-
lation and adjustment.
Asegure las bisagras (D) a los placas de
montaje (F). Manteniendo el arco en la
parte superior de la puerta. Por favor
refiérase a la página 9 para la instalación
y el ajuste de las bisagras.
En maintenant l’arche décorative en
haut de la porte, fixez les charnières (D)
aux plaques de montage (F). Veuillez
vous reporter à la page 9 pour toute
information sur la mise en place et le
réglage des charnières.
www.zenith-products.com IS9670
F
D
NOTE: Arch at the top
of the door
NOTA: Arco en la parte
superior de la puerta
REMARQUE : L’arche décorative
en haut de la porte

Pg 9 of 12 www.zenith-products.com IS9670

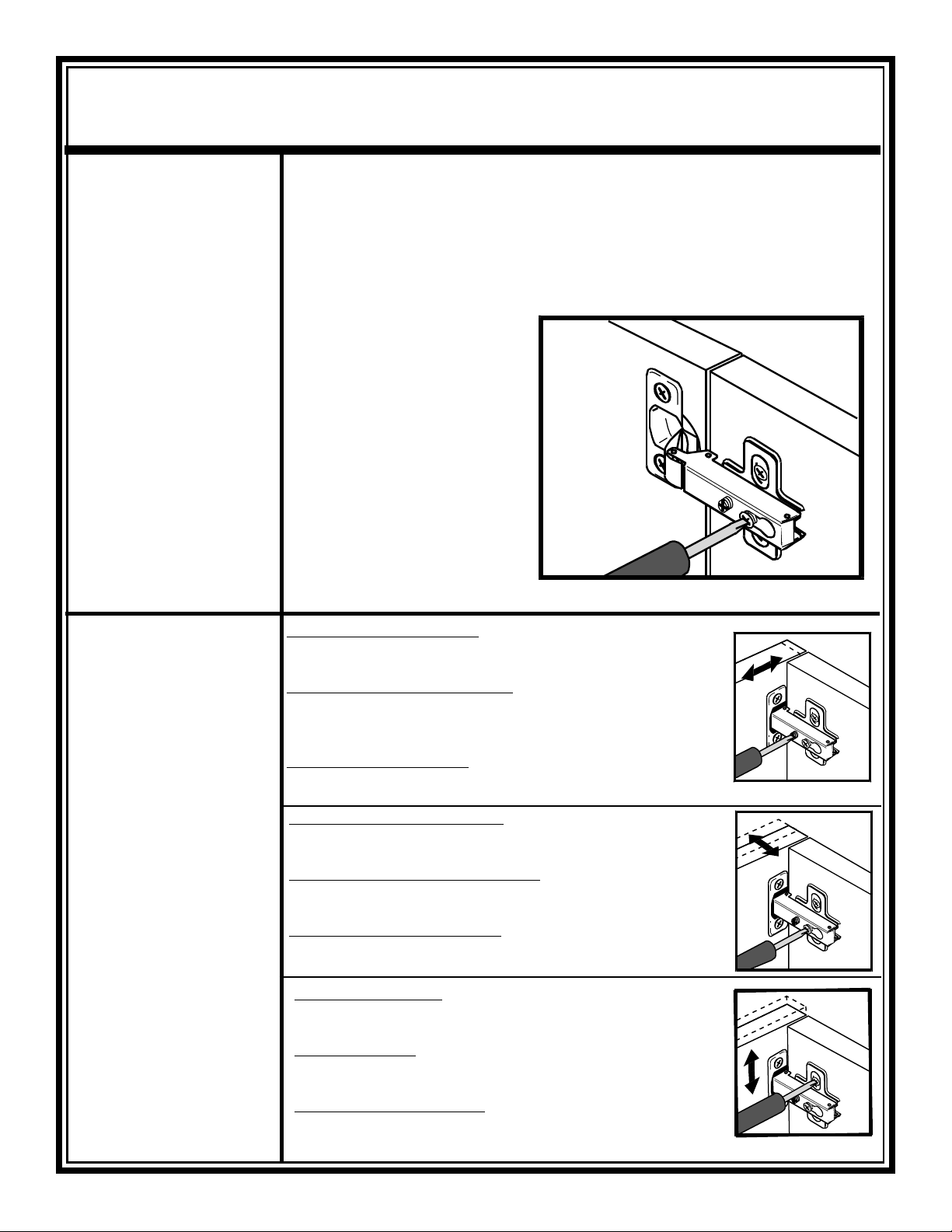

Hinge Instructions
Instrucciones para colocar las bisagras
Instructions concernant les charnières
Hinge Adjustment
Ajustement de las bisagras
Ajustement des charnières
Hinge Adjustments
Ajuste de las bisagras
Réglages des charnières
Lateral Adjustment Screw
allows for adjusting the door 2.5mm left or right.
El tornillo para el ajuste lateral
le permite ajustar la puerta 2.5 mm. hacia la izquierda o
derecha.
La vis de réglage latéral
permet de régler la porte de 2,5 mm à droite ou à gauche.
Horizontal Adjustment Screw
allow for adjusting the door forwards or backwards.
El tornillo para el ajuste horizontal
le permite ajustar la puerta hacia adelante o hacia atrás
La vis de réglage horizontal
permet de régler la porte d'avant en arrière.
Vertical Adjustment
allows for adjusting the door up or down.
El ajuste vertical
le permite ajustar la puerta hacia arriba o hacia abajo.
La vis de réglage vertical
permet de régler la porte de haut en bas.
Loosen the hinge keyhole screw that secures the hinge to the mounting plate.
Afloje el tornillo del orificio de alineación de la bisagra que fija la bisagra a
la placa de montaje.
Desserrez la vis de la charnière qui retient cette dernière à la plaque de
montage.

Fasten knobs (H) to doors (8). Asegure las perillas (H) a las puertas (8). Fixez les boutons (H) aux portes (8).
Mark the inside top edge of the cabinet
in the two places where angle blocks (J)
will be located.
NOTE: It is recommended that you
locate the angle blocks (J) where they
will screw directly into studs. Attach the
angle blocks (J) to the cabinet with
angle block screws (K).
Marque el interior del borde superior del
gabinete en los dos lugares en donde los
placas de montaje (F) estarán localizados.
NOTA: Se recomienda que usted localice
los placas de montaje (F) en donde se
atornillarán directamente en los
soportes de pared. Fije los placas de
montaje (F) al gabinete con tornillos
para cuña (K).
Indiquez l'emplacement des plaques de
montage (F) à l'intérieur du rebord
supérieur du placard.
REMARQUE : il est recommandé de
repérer l'emplacement les plaques de
montage (F) en fonction des poteaux
muraux dans lesquels ils seront vissés.
Fixez les plaques de montage (F) au
placard à l'aide de vis pour coins (K).
10.
11.
www.zenith-products.com IS9670
8
H
I
J
K
Pg 10 of 12

12.
Pg 11 of 12 www.zenith-products.com IS9670
P
Mounting Instructions
Warning: Before cutting or drilling into
any wall surface, verify the location of
electrical, plumbing and gas lines.
Cutting any of these may cause serious
injury.
Fasten the cabinet to the wall using
mounting screws (P). If you do not screw
directly into studs, drywall anchors (Q)
should be used.
Instrucciones de Montaje
Advertencia: Antes de cortar o taladrar en
cualquier superficie de pared, verifique
la ubicación de las líneas eléctricas, de
plomería y de gas. El cortar cualquiera
de estas líneas puede causar una lesión
grave.
Asegure el gabinete a la pared utilizando
tornillos de montaje (P). Se deben utilizar
anclas para pared de muro seco (Q) si
usted no atornilla directamente en los
soportes de pared.
Instructions de montage
Avertissement : avant de découper ou
de percer toute surface murale, vérifiez
l'emplacement des canalisations
électriques, de plomberie et de gaz. Des
blessures graves pourraient survenir si l'une
de ces canalisations était sectionnée.
Fixez le placard au mur à l'aide de vis
de montage (P). Si vous ne les vissez pas
directement dans des poteaux muraux,
utilisez chevilles pour plaque de plâtre (Q).

www.zenith-products.com IS9670

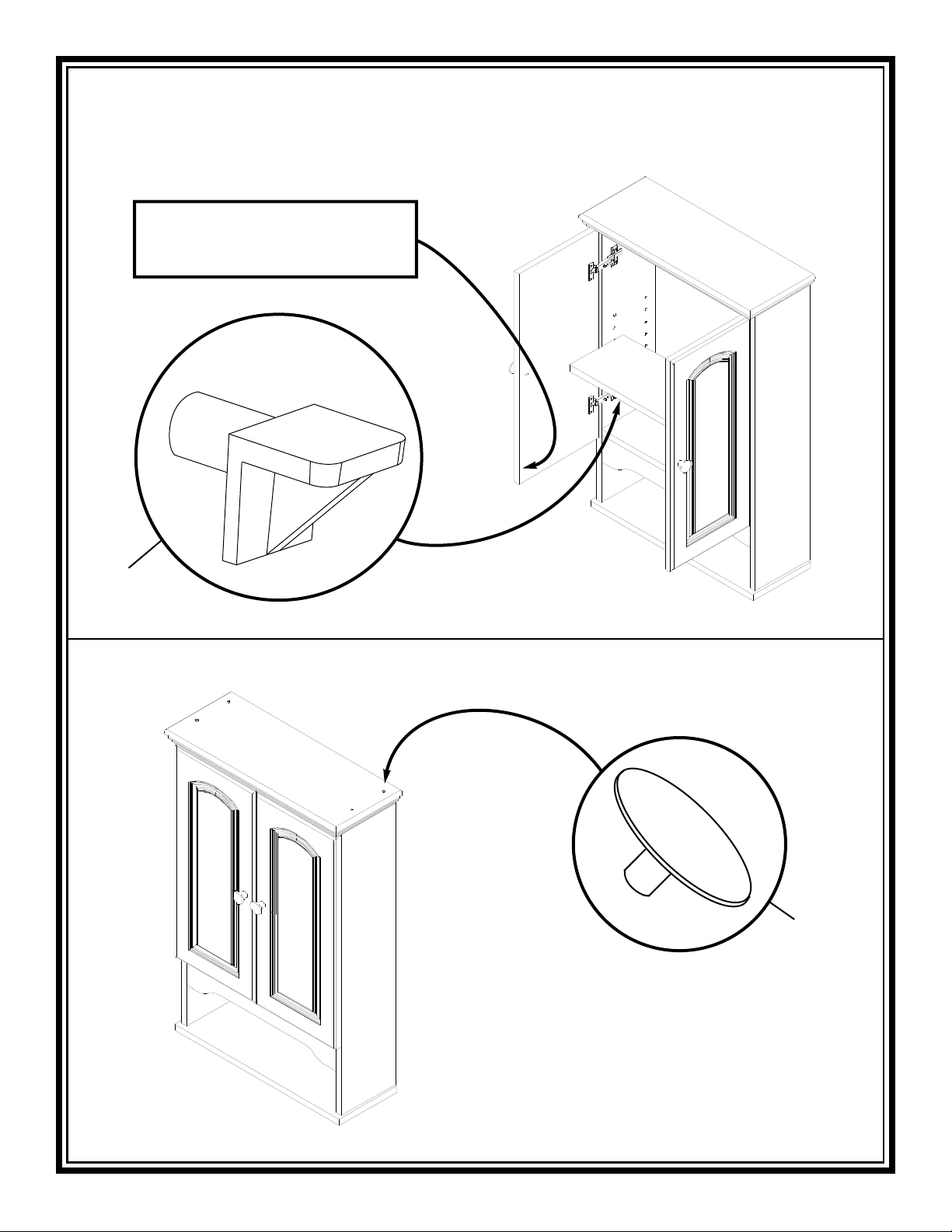

Place adjustable shelf (6). Place
bumpers (O) on doors (8) where they will
contact fixed shelf (4).
Coloque la repisa ajustable (6).
Coloque
los protectores (O) en las
puertas (8) en donde entrarán en
contacto con la repisa fija (4).
Placez l'étagère amovible (6). Placez
des pastilles protectrices (O) sur les
portes (8) aux endroits où elles entrent
en contact avec l'étagère fixe (4).
13.
14.
Pg 12 of 12
N
L
8
6
Place bumpers (O) here.
Coloque los protectores (O) aquí.
Emplacements des pastilles protectrices (O).
Cover large screws (A) with screw caps (N). Cubra los tornillos grandes (A) con las
cubiertas para tornillos (N).
Appliquez des cache-vis (N) sur les vis
longues (A).
