Zenna Home E9450WW User manual

1(800) 892-3986 IS9450
AA 1/8/2021
E9450WW (White / Blanco / Blanc)
E9450CH (Espresso / Espresso / Espresso)

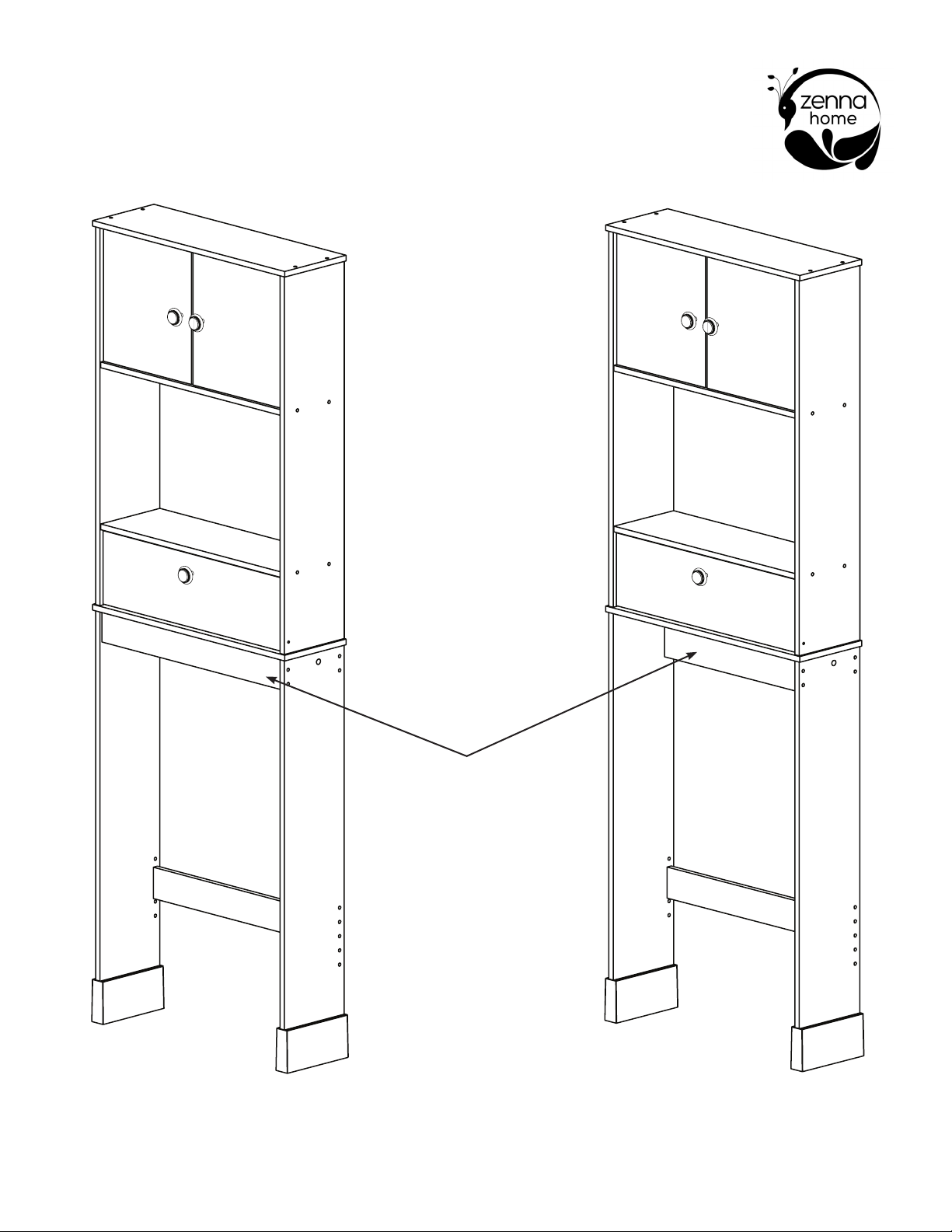

Support rail (F) optional location
Ubicación opcional del riel de soporte (F)
Emplacement optionnel du rail de
support (F)
NOTE: Images shown with optional leg extension.
NOTA: En las imágenes presentadas se muestra la extensión para pata opcional.
REMARQUE : Images présentées avec une extension de pied optionnelle.

2IS9450
Before You Begin
Thank you for purchasing this
product. Please identify all parts
and hardware pieces. When laying
out parts, place them on a soft
surface to prevent scratching.
If any pieces are missing, call our
Toll Free Number 1-800-892-3986
between 8:00AM-5:00PM EST
Monday through Friday.
Antes de que empiece
Muchas gracias por comprar este
producto. Por favor, identifique todas
las partes y piezas. Al distribuir las
piezas, colóquelas sobre una superficie
suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro
número gratuito 1-800-892-3986 entre
las 8:00 a.m.- 5:00 p.m., hora del este,
de lunes a viernes o contáctenos.
Avant de commencer
Merci d’avoir acheté ce produit.
Veuillez identifier toutes les pièces et
matériaux. Lorsque vous déballez les
pièces, placez-les sur une surface non
rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces,
appelez notre numéro sans frais
1.800.892.3986 entre 8 h et 17 h (heure
de l’Est des États-Unis), du lundi au
vendredi.
Cleaning
Cleaning with a dry cloth is generally
sufcient, but other stains or marks
may require wiping gently with a
damp cloth.
DO NOT use strong detergents or
abrasive cleaners; they may
damage the surface of this product.
Nota arcerca de la limpieza
La limpieza con un paño seco es
generalmente suciente, pero otras
manchas o marcas pueden requerir
limpiarlas suavemente con un paño
húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la supercie de
este producto.
Conseil d’entretien
Le nettoyage à l’aide d’un chiffon
sec est généralement sufsant, mais
d’autres taches ou marques peuvent
nécessiter un nettoyage en douceur
avec un chiffon humide.
N’employez PAS de détergents forts
ou de produits abrasifs qui risqueraient
d’endommager la surface de ce
meuble.
Product Inquiries /
Installation Help
Call [phone] for parts and
service. For faster service, have the
model number ready when calling.
Consultas sobre productos /
Instalación Ayuda
Llame al [phone] si necesita
partes o servicio. Para un servicio más
rápido, tenga listo el número del modelo
cuando llame.
Questions sur le produit /
Aide à l’installation
Appelez le [phone] pour les
pièces et le service après-vente. Pour
un service plus rapide, ayez le numéro
de modèle à portée de la main lorsque
vous appelez.

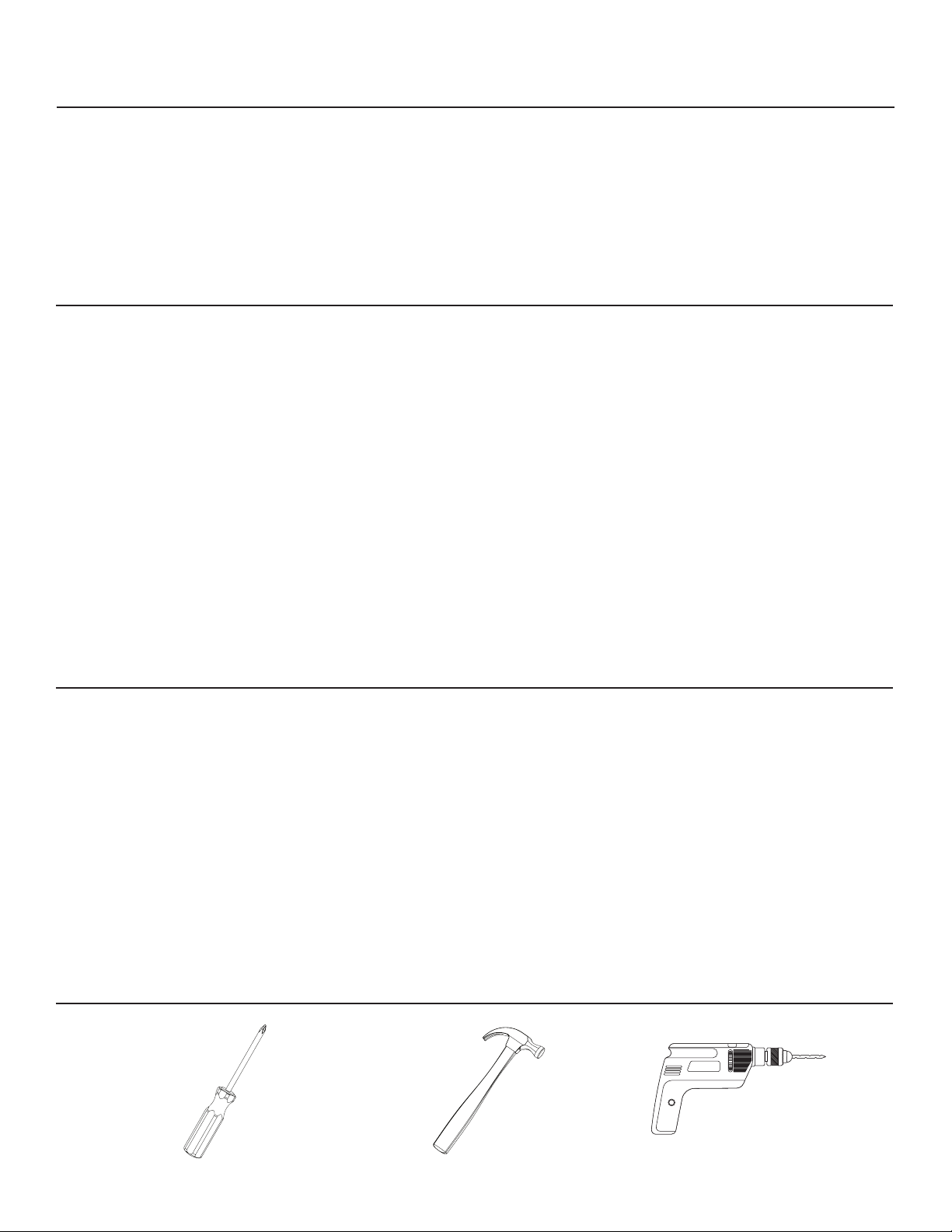

Tools Needed - not included Herramientas que se requieren - no incluidas Outils nécessaires -non inclus

A
3IS9450
List of Parts Lista de Partes Liste des pièces
D
D
C
CE
B
B
A
F
G
G
x 2
G
E
F
H
Back Panel
Panel posterior
Panneau arrière
Drop Door
Puerta con apertura hacia abajo
Porte rabattable
Lower Side Panel
Tablero Lateral Inferior
Panneaux latéraux inférieur
Support / Trim
Soporte / Moldura
Support / Bordure
x 1
x 1
x 2
C
A
B
D
Top / Bottom Shelf
Repisa superior / inferior
Étagère supérieure / inférieure
Fixed Shelf
Repisa fija
Tablette fixe
Upper Side Panel
Tablero Lateral Superior
Panneaux latéraux supérieur
Door
Puerta
Porte
x 2
x 2
x 2
x 2
H
G
I
I
Ix 2
Leg Extension
Extensión de patas
Extensions de pieds
F

4IS9450
Large Screw
Tornillos grands
Vis longues
Magnet Strike Screw
Tornillo para Contrachapas de imán
Vis pour gâches d’aimant
Cambolt
Perno para leva
Boulon à came
Magnet
Imán
Aimant
Hinge Pin
Pernos bisagra
Couplet
Magnet Screw
Tornillo para imán
Vis pour aimant
Magnet Strike
Contrachapas de Magneto
Gâches d’aimant
Allen Wrench
Llave Allen hexagonal
Clé hexagonale
x 1
x 24
x 2
x 6
x 3
x 3
x 2
x 4
Nail
Clavo
Clou
x 40
Plastic Snap Cam
Cámara de plástico
Came à snap en plastique
x 2

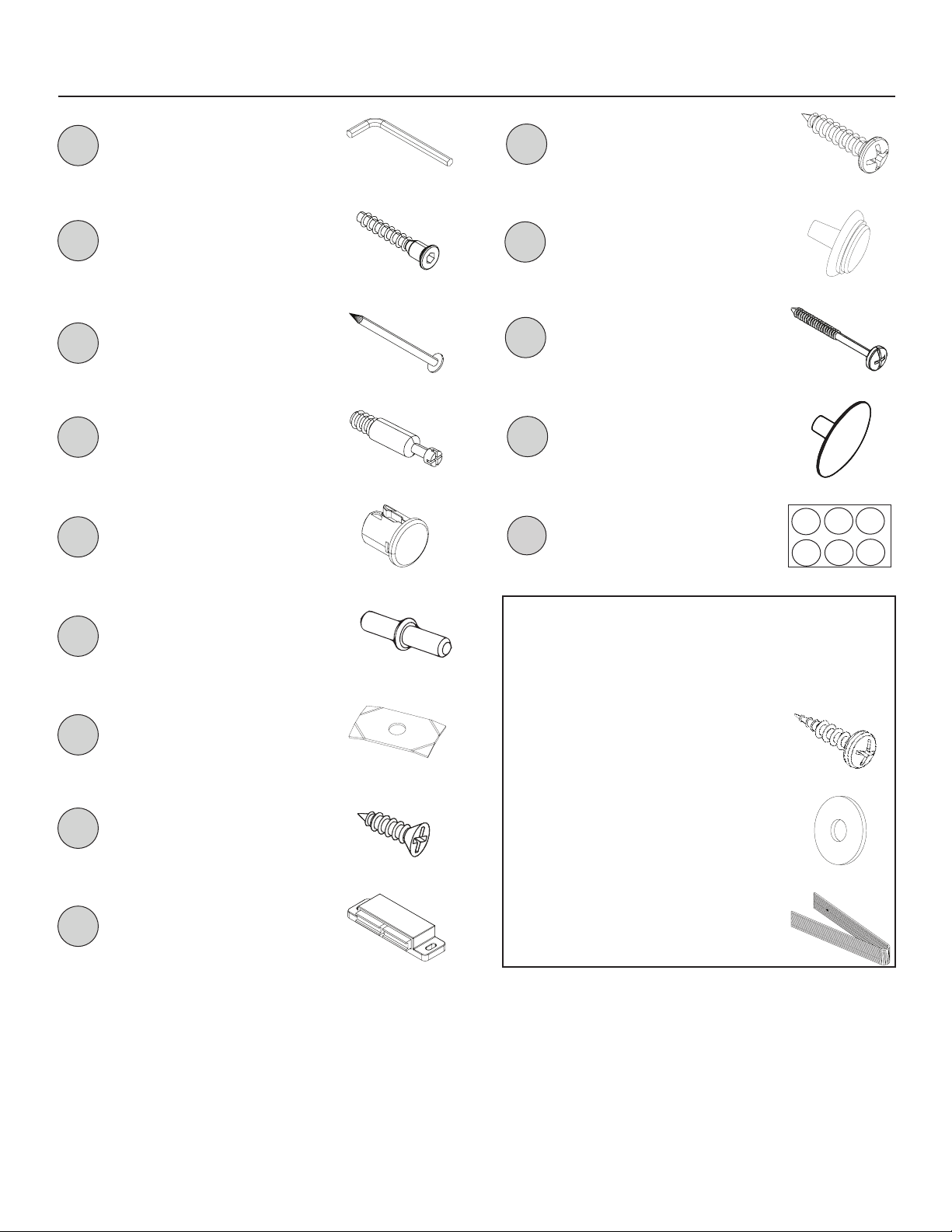

List of Hardware Lista de piezas de tornillería Liste des pièces de montage
Sheets of 6 stickers
Hoja de 6 adhesivos
Feuille de 6 autocollants
Knob Screw
Tornillo para perilla
Vis pour bouton de porte
Knob
Perilla
Bouton
x 3
x 3
x 2
Screw Cap
Tapa roscada
Bouchon à vis
x 20
H14

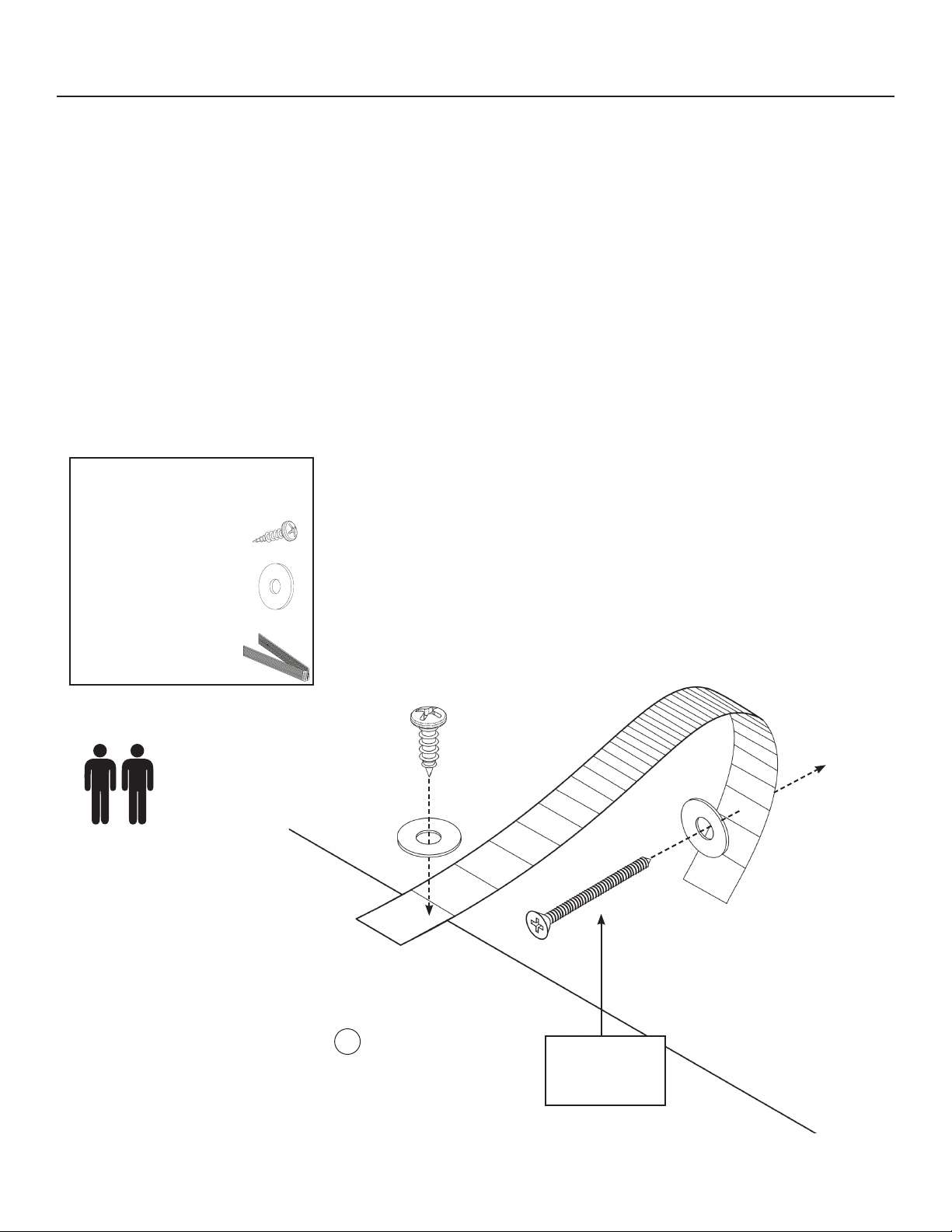

Wall Mount Kit
Kit de montaje de pared
Kit de montage mural
Nylon Strap
Tira de Nylon
Bande en nylon
Washer
Arandela
Rondelle
Anti-tip Screw
Tornillo antivolcante
Vis de retenue
x 1
x 2
x 1
H1
H2
H3
H4
H5
H6
H7
H13
H12
H11
H10
H9
H8

30.75 in. inside height
30,75 pulgadas de altura interior
30,75 pouces d’hauteur intérieure
OPTION A: Included Feet
33.75 in. inside height
LA OPCIÓN A: Pies Incluidos
33,75 pulgadas de altura interior
l’OPTION A : Pieds inclus
33,75 pouces d’hauteur intérieure
OPTION B: Decorative Feet
(not included)
35.25 in. inside height
LA OPCIÓN B: Patas Decorativas
(no incluido)
35,25 pulgadas de altura interior
l’OPTION B: Pattes décoratives
(non inclus)
35,25 pouces d’hauteur intérieure
IS9450
5
Optional Leg Extension Extensión opcional de patas Extensions optionelle de pieds
If selecting OPTION B (not included),
you may order the decorative
feet (be sure to include the model
number and the color) by calling
toll free 1-800-892-3986 between
8:00AM-5:00PM EST Monday -
Friday.
Si selecciona la OPCIÓN B (no incluida),
puede pedir las patas decorativas
(asegúrese de incluir el número de
modelo y el color) llamando gratis al
1-800-892-3986 entre las 8:00 a.m. y
5:00 p.m. EST de lunes a viernes.
Si vous choisissez l’OPTION B (non
inclus), vous pouvez commander les
pattes décoratives (assurez-vous
d’inclure le numéro de modèle et la
couleur) en appelant sans frais
1-800-892-3986 entre 8:00AM-5:00PM
EST du lundi au vendredi.
GG GGGG
If using the leg extensions (option
A), install to bottom side panels
(G) BEFORE step 1.
Si utiliza la extensión de patas (opción
A), instale los paneles laterales
inferiores (G) ANTES del paso 1.
Si vous utilisez les extensions de pieds
(option A), installez-les sur les
panneaux latéraux inférieurs (G)
AVANT l’étape 1.
30.75 in
30,75 pulg
30,75 po
(78.105 cm)
33.75 in.
33,75 pulg
33,75 po
(85.725 cm)
35.25 in.
35,25 pulg
35,25 po
(89.535 cm)

6IS9450
Fasten ONE support (F) to lower side
panels (G).
Fije UN soporte (F) a los paneles laterales
inferiores (G).
Attachez UNE fixation (F) aux panneaux
latéraux inférieurs (G).
G
G
F
Unfinished edge
Los extremos no terminados
Bord non fini
1.
x 4
H1
H2
x 1
Optional Leg Extension Extensión opcional de patas Extensions optionelle de pieds
H2
I
I
support rail (F) optional location
Ubicación opcional del riel de soporte (F)
Emplacement optionnel du rail de support (F)
G
G
I
I
Closed end
Los extremos cerrados
Bout fermé
Insert the lower side panels (G) into the
center of the leg extensions (I). Align
the closed end of the leg extensions
(I) with the finished edge of the lower
side panels (G). If needed, lightly tap
the leg extension with a rubber mallet
to install.
Inserte los paneles laterales inferiores (G)
en el centro de las extensiones de las
patas (I). Alinee el extreme cerrado de las
extensiones de las patas (I) con el borde
acabado de los paneles laterales inferiores
(G). Si es necesario, golpee suavemente la
extensión de patas con un mazo de goma
para instalarla.
Insérez les panneaux latéraux inférieurs (G)
au centre des extensions de pieds (I). Aligner
l’extrémité fermée des extensions de pieds
(I) avec le bord fini des panneaux latéraux
inférieurs (G). Si nécessaire, tapez légère-
ment sur l’extension du pied avec un mail-
let en caoutchouc pour l’installer.
Finished edge
Borde con acabado
Bord fini

7IS9450
Place the bottom assembly in the
desired location.
Install the other support (F) with the
unfinished edge facing down.
Coloque el conjunto inferior en la
ubicación deseada.
Instale el otro soporte (F) con el borde sin
terminar hacia abajo.
Placez l’ensemble inférieur à l’emplacement
souhaité.
Installez l’autre soutien (F) avec le bord
inachevé la face vers le bas.
2.
SCALE 1 : 4
SCALE 1 : 4
H2
x 4
H1
H2
x 1
G
Unfinished edge
Los extremos no terminados
Bord non fini
F

8
Fasten fixed shelves (B) to the upper
side panel (C).
Coloque los estantes fijos (B) en los paneles
laterales superiores (C).
Attachez les étagères fixes (B) aux
panneaux latéraux supérieurs (C).
B
H10
H9
Fasten the magnet (H9) to the underside
of one of the fixed shelves (B).
Asegure el magneto (H9) a la parte inferior
de una de las repisas fijas (B).
Fixez l’aimant (H9) en dessous de l’une
des étagères fixes (B).
B
B
C
x 1
x 2H10
H9
H2
x 4
H1
H2
x 1
IS9450
3.
4.
Unfinished edge
Los extremos no terminados
Bord non fini

Insert hinge pins (H6) into drop door (H).
Attach drop door (H) to upper side
panel (C).
Inserte los pernos bisagras (H6) en la
puerta con apertura hacia abajo (H).
Coloque la puerta abatible (H) en el
panel lateral superior (C).
Introduisez des couplets (H6) dans la
porte rabattable (H).
Fixer la porte rabattable (H) au panneau
latéral supérieur (C).
IS9450
Fasten magnet strike (H7) to drop door
(H) using magnet strike screws (H8).
Asegure las contrachapa (H7) para
magneto a la puerta con apertura
hacia abajo (H) utilizando los tornillos para
las contrachapas para magneto (H8).
Fixez la gâche d’aimant (H7) à la porte
rabattable (H) à l’aide des vis vis pour
gâches d’aimant (H8).
9
H
H7
H
C
H6
H8
H7 x 1
x 1
x 2
H6
5.
6.
H8

10 IS9450
Fasten other upper side panel (C) to
the fixed shelves (B) and drop door (H).
Sujete el otro panel lateral superior (C) a los
estantes fijos (B) y a la puerta abatible (H).
Fixer l’autre panneau latéral supérieur (C)
aux tablettes fixes (B) et à la porte
rabattable (H).
H2
H
C
B
Attach the bottom shelf (A) to the
upper side panels (C).
NOTE: Make sure the side of the
bottom shelf (A) with the most holes
are facing down.
Fasten cambolts (H4) to bottom
shelf (A).
Coloque el estante inferior (A) en los
paneles laterales superiores (C).
NOTA: Asegúrese que el lado de la repisa
inferior (A) con la mayoría de los orificios
están mirando hacia abajo.
Asegure los pernos para leva (H4) al
repisas inferior (A).
Fixer la tablette inférieure (A) aux panneaux
latéraux supérieurs (C).
REMARQUE : assurez-vous que le côté de
l’étagère inférieure (A) qui comporte le
plus de trous est sont face vers le bas.
Fixez les boulons à cames (H4) sur le
étagère inférieur (A).
A
C
C
x 4
H1
H2
x 1
x 4
H1
H2
x 1
7.
8.
B
x 2H4
H4
H2

x 4
H6
x 2
x 2
11
D
D
IS9450
H8
H7
9.
10. Attach top doors (D) to fixed shelf (B).Fije las puertas superiores (D) a la repisa
fija (B).
Fixez les portes supérieures (D) à tablette
fixe (B).
D
D
BD
B
H6
H7
H8
A
Insert hinge pins (H6) into doors (D).
Fasten magnet strikes (H7) to doors
(D) using magnet strike screws (H8).
Inserte los pernos bisagras (H6) en las
puertas (D).
Asegure las contrachapas (H7) para
magneto a las puertas (D) utilizando los
tornillos (H8) para las contrachapas para
magneto.
Introduisez des couplets (H6) dans les
portes (D).
Fixez les gâches d’aimant (H7) aux portes
(D) à l’aide des vis (H8).

Fasten top shelf (A) with magnet
attached to the upper side panels (C).
Fije el estante superior (A) con el imán
incluido a los paneles laterales superiores (C).
Fixez l’étagère inférieure (A) avec les
aimants fixés aux panneaux latéraux
supérieurs (C).
12 IS9450
A
x 4
H1
H2
x 1
H2
C
C
11.
12.
H10
H9
Fasten a magnet (H8) to the
top shelf (A).
Asegure un magneto (H8) a otra panel
superior (A).
Fixez un aimant (H8) à l’autre panneau
supérieur (A).
A
x 1
x 2H10
H9
Unfinished edge
Los extremos no terminados
Bord non fini
Unfinished edge
Los extremos no terminados
Bord non fini
A

13 IS9450
Fasten back panel (E) to back of unit,
starting with the corners.
Sujetando las puertas para que no se
abran, coloque la unidad boca abajo.
Fixer le panneau arrière (E) à l’arrière de
l’unité, en commençant par les coins.
E
x 20H3
13.
14. Carefully place top assembly on
bottom assembly.
Inserte los tapones (H5) en los paneles
laterales inferiores (G).
Déposez délicatement l’unité supérieure
sur l’unité inférieure.
RECOMMEND
RECOMIENDA
RECOMMANDÉ
H4
G
C

14 IS9450
G
H5
NOTE: If necessary, tap the snap cams
with a hammer.
NOTA: Si es necesario, golpee
levemente las levas de presión con
un martillo.
REMARQUE : si nécessaire, tapotez les
cames à ressort à l’aide d’un
marteau.
x 2
H5
15.
Insert snap cams (H5) into lower side
panels (G).
Inserte los tapones (H5) en los paneles
laterales inferiores (G).
Insérez des cames à insertion rapide (H5)
dans les panneaux latéraux inférieurs (G).

D
15 IS9450
Apply screw caps (H13) to screws (H2)
on exte rior of unit.
Apply stickers (H14) to unused holes
on each side of unit.
Coloque cubiertas para tornillos (H13) a
los tornillos (H2) en el exterior de la unidad.
Coloque círculos adhesivos (H14) a los
orificios no utilizados en cada lado de la
unidad.
Enfoncez les cache-vis (H13) sur les vis (H2)
à l’extérieur du meuble.
Appliquez une pastille adhésive (H14) sur
les trous non utilisés de chaque côté du
meuble.
x 2
x 20
H13
H14
H14
16.
17.
H13
Fasten knobs (H11) to doors (D and H). Asegure las perillas (H11) a las puertas
(D y H).
Fixez les boutons (H11) aux portes (D et H).
H11
H12
x 3H11
H12 x 3

16 IS9450
Unit must be fastened to the wall for
safety reasons.
Warning: Before cutting or drilling into
any wall surface, verify the location
of electrical, plumbing, and gas lines.
Cutting any of these may cause
serious injury.
Fasten the nylon strap to the top of
the unit using one washer and the
anti-topple screw as shown.
Fasten nylon strap to wall, using
appropriate mounting hardware (not
provided). We recommend using a
mounting screw of at least two inches
in length. If you do not screw directly
into the wall stud, an appropriate wall
anchor should be used.
La unidad debe ser asegurada a la pared
por motivos de seguridad.
Advertencia: Antes de cortar o taladrar
en cualquier superficie de pared, verifique
la ubicación de las líneas eléctricas, de
plomería y de gas. Cortar cualquiera de
estas líneas puede causar una lesión grave.
Asegure la tira de nylon a la parte
superior de la unidad utilizando un empaque
o arandela y el tornillo antivolcante como se
muestra en la figura.
Asegure la tira de nylon a la pared
utilizando el artículo de ferretería de
montaje apropiado (no proporcionado).
Le recomendamos utilizar un tornillo de
montaje de por lo menos dos pulgadas
(5.08 cms.) de largo. Se deben utilizar una
ancla para pared apropiadas si usted no
atornillará directamente en el soporte de
pared.
L’unité doit être fixée au mur pour des
raisons de sécurité.
Avertissement : avant de découper ou
de percer toute surface murale, vérifiez
l’emplacement des canalisations
électriques, de plomberie et de gaz. Des
blessures graves pourraient survenir si l’une
de ces canalisations était sectionnée.
Fixez la bande de nylon en haut du
meuble à l’aide d’une rondelle et de la vis
de retenue, comme indiqué.
Fixez la bande de nylon au mur à l’aide
d’une pièce de montage appropriée (non
fournie). Il est recommandé d’utiliser des
vis de montage d’au moins 5 cm (2 po)
de long. Si vous ne vissez pas directement
dans de poteau mural, utilisez de la cheville
murale.
RECOMMEND
RECOMIENDA
RECOMMANDÉ
Not Included
No Incluido
Non incluse
Wall Mount Kit
Kit de montaje de pared
Kit de montage mural
x 1
x 2
x 1
18. Mounting Instructions Instrucciones de Montaje Instructions de montage
A
Anti-tip Screw
Tornillo antivolcante
Vis de retenue
Washer
Arandela
Rondelle
Nylon Strap
Tira de Nylon
Bande en nylon
