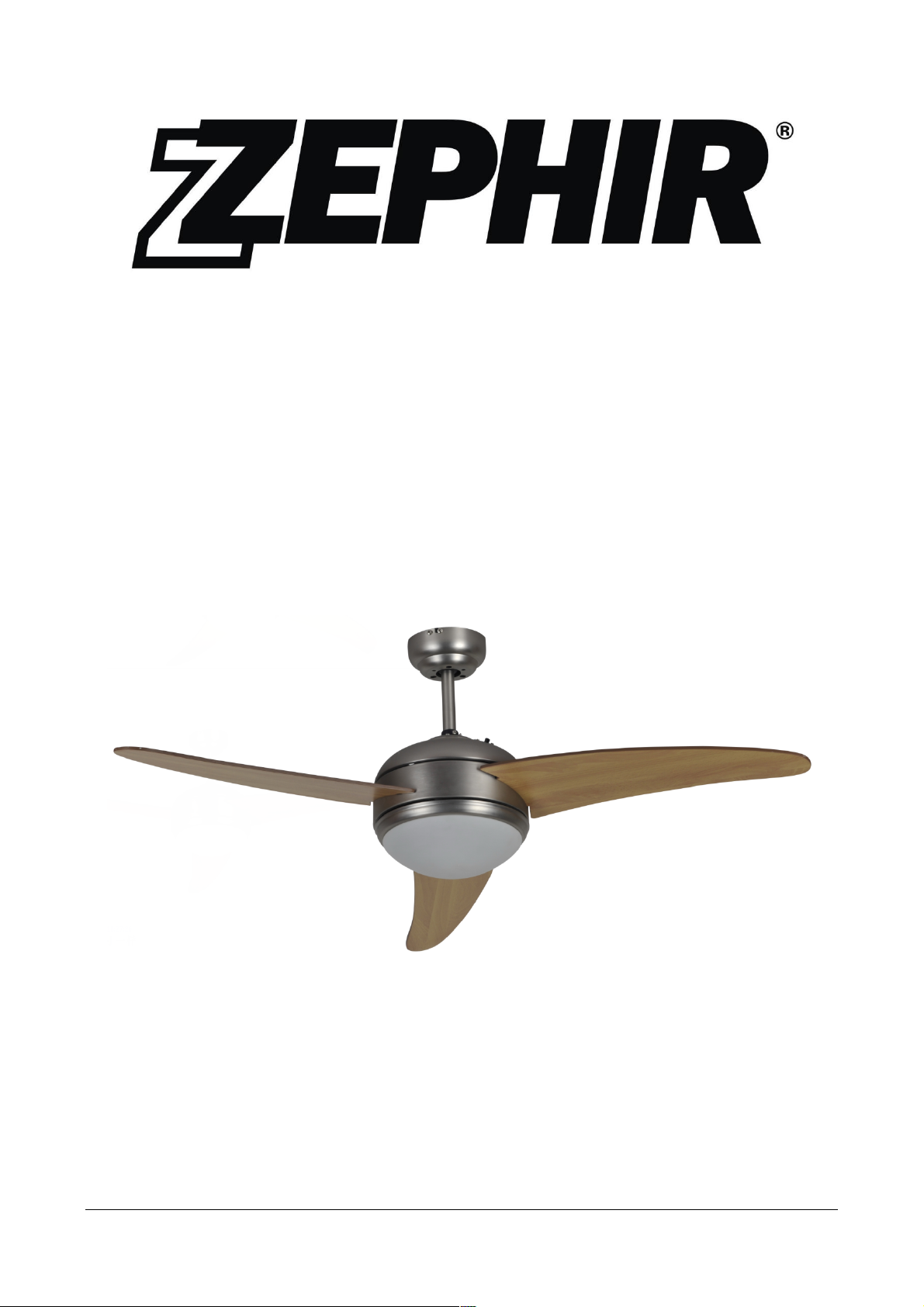

Zephir ZFR3130M User manual

VENTILATORE A SOFFITTO
MODELLO: ZFR3130M
MANUALE D’ISTRUZIONI

Vi ringraziamo per la fiducia accordata avendo scelto un prodotto ZEPHIR.
Vi preghiamo di leggere attentamente le informazioni contenute in questo manuale, in
quanto Vi aiuteranno a sfruttare al meglio le caratteristiche di questo apparato.
Nel caso sia necessario rivolgersi al Servizio d'Assistenza Tecnica ZEPHIR, indicate
sempre il modello riportato sulla targhetta posta sul retro dell'apparecchio stesso e il motivo
della richiesta di assistenza tecnica: in questo modo saremo in grado di fornirVi
un'assistenza più rapida ed efficace.
Il contenuto di questo manuale riguarda l'uso e la manutenzione di questo apparato per cui
Vi preghiamo di conservarlo per poterlo poi consultare in seguito.
Cordialmente
Westim SpA

Leggere attentamente questo manuale d’istruzioni poichè all’interno vi sono importanti informazioni sulla
sicurezza, l’uso e la manutenzione dell’elettrodomestico. Conservare il manuale per consultazioni future.
PRECAUZIONI
Quando si utilizzano apparecchi elettrici, devono essere sempre rispettate le precauzioni di sicurezza
fondamentali, tra cui le seguenti:
• L'apparecchio può essere utilizzato da bambini di età superiore a 8 anni e
persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di
esperienza e conoscenze a patto che siano stati sottoposti a supervisione
o istruiti sull'utilizzo dell'apparecchio in modo sicuro, comprendendone
perciò i rischi coinvolti.
• I bambini non devono giocare con l'apparecchio. La pulizia e la
manutenzione utente non devono essere effettuati da bambini senza
alcuna supervisione.
• Utilizzare il ventilatore solamente come descritto nel manuale d'istruzioni.
• Non immergere l’apparecchio o il cavo di alimentazione in acqua onde
evitare scosse elettriche.
• Una stretta supervisione è necessaria quando l’apparecchio viene
utilizzato da o vicino ai bambini.
• Scollegare dall’alimentazione quando l’apparecchio non è in uso, quando
viene spostato da una posizione all'altra, prima di smontare e rimontare
parti oppure prima di intraprendere un nuovo ciclo di pulizia.
• Scollegare il ventilatore prima della pulizia.
• Non operare in presenza di vapori esplosivi e / o infiammabili.
• Non posizionare il ventilatore in prossimità di fiamme libere, piani cottura o
altri apparecchi che generano calore.
• Non utilizzare in caso di cavo visibilmente danneggiato oppure in
presenza di anomalie nel funzionamento del ventilatore.
• Questo prodotto è destinato esclusivamente ad un uso domestico e non
per uso commerciale o industriale.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal
produttore, da un centro di assistenza qualificato o da personale analogo
per evitare rischi.
• Prima di installare e collegare il ventilatore, interrompere il flusso di
energia elettrica operando dal quadro principale della propria abitazione e
lasciarla spenta fino ad installazione completata.
• La scatola di uscita e la struttura di supporto devono essere montati
saldamente e in grado di supportare in modo affidabile un peso 4 volte

superiore quello del prodotto” aggiungendo poi il peso del ventilatore.
Usare solo scatole metalliche.

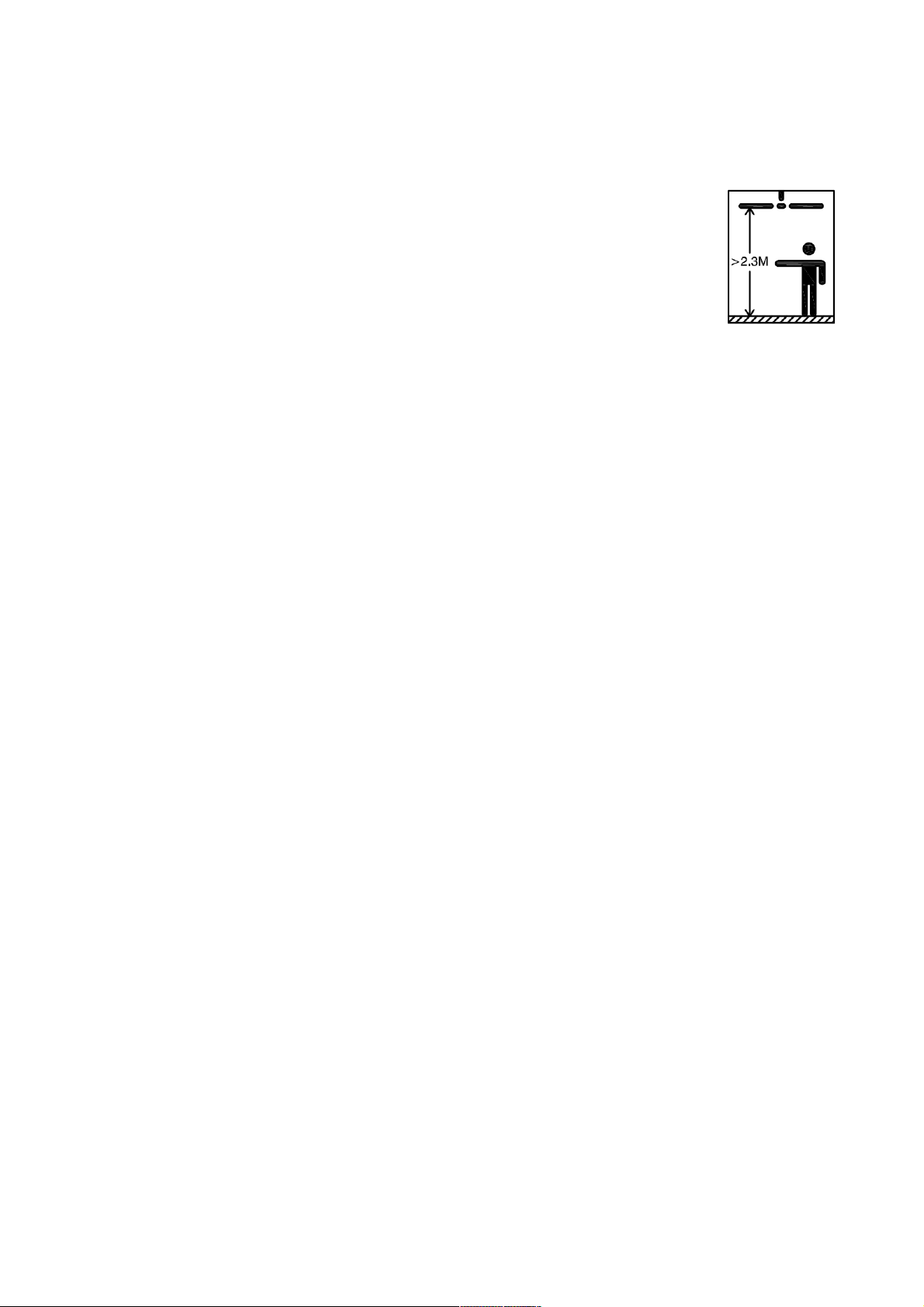

• Durante l’installazione assicurarsi che la distanza minima tra
il pavimento e le pale, una volta agganciato il ventilatore a
soffitto, sia di almeno 2,3m.
• Non tentare mai di fermare le pale del ventilatore quando è
in funzione.
• Tutti i cablaggi devono essere conformi al codice elettrico
nazionale e alle norme vigenti in materia. L'installazione deve essere
eseguita da un elettricista qualificato autorizzato.
• Non utilizzare l'interruttore di inversione quando le palette del ventilatore
sono in movimento. Il ventilatore deve essere spento e le pale arrestate
prima di invertirne la direzione.
• Evitare di ostruire il movimento delle pale in qualsiasi modo.
• Non utilizzare acqua o detergenti liquidi per la pulizia del ventilatore e
delle pale. Un panno asciutto o leggermente inumidito sarà adatto per la
maggior parte delle operazioni di pulizia. Spegnere l'alimentazione
elettrica prima della pulizia.
• Dopo aver effettuato i collegamenti elettrici, i conduttori a filo devono
essere rivolti verso l'alto e spinti accuratamente nella scatola di uscita. I fili
devono essere distribuiti separatamente con il conduttore a terra e il
conduttore di messa a terra su un lato della scatola di uscita
• “Assicurarsi che il prodotto sia disconnesso dall’alimentazione prima di
rimuovere la copertura della lampada o le griglie di protezione
• AVVERTENZA: se si nota un’oscillazione inusuale, fermare
immediatamente il prodotto e contattare il produttore o un suo servizio di
assistenza tecnica.
• I mezzi per la disconnessione devono essere incorporati nel cablaggio
fisso in conformità con le regole di cablaggio.
• Dopo aver tolto l’imballaggio assicuratevi dell’integrità dell’apparecchio. In
caso di dubbio non utilizzate l’apparecchio e rivolgetevi solo a personale
qualificato. Gli elementi dell’imballaggio (sacchetti in plastica, polistirolo,
punti metallici ecc.) non devono essere lasciati alla portata dei bambini in
quanto possibili fonti di pericolo.
• L’apparecchio deve essere installato unicamente da un elettricista o
persona qualificata.
• Questo apparecchio dovrà essere destinato solo all'uso per il quale è
stato espressamente costruito e cioè come ventilatore per uso domestico.

Il costruttore non può essere considerato responsabile per eventuali danni
derivati da usi impropri od errati.
• Per l'installazione occorre prevedere un interruttore onnipolare con
distanza di apertura dei contatti uguale o superiore a mm 3.
• Per l’installazione dell’apparecchio usate un cavo tipo H05 VVF.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione,
disinserite l’apparecchio dalla rete di alimentazione elettrica spegnendo
l’interruttore dell’impianto.
• Quando decidete di non utilizzare più l’apparecchio si raccomanda di
renderlo inoperante spegnendo l’interruttore dell’impianto.
• La sicurezza elettrica di questo apparecchio è assicurata soltanto quando
lo stesso è correttamente collegato ad un efficace impianto di messa a
terra come previsto dalle vigenti norme di sicurezza elettrica.
• Non mettere oggetti pesanti sui cavi o fonti di calore vicini ad essi. I cavi
potrebbero danneggiarsi.
• Nel caso in cui si verificassero situazioni anomale spegnere
immediatamente l’apparecchio e contattare il rivenditore o il servizio di
assistenza.
• Non utilizzare prese di corrente volanti oppure cavi danneggiati.
• Non fissare interruttori di sicurezza con nastro adesivo, per pericolo di
Incendio.
• È assolutamente vietato smontare o riparare l’apparecchio per pericolo di
shock elettrico; se necessario rivolgersi al rivenditore o centro assistenza.
• Non usare l’apparecchio nelle vicinanze di una vasca da bagno, doccia,
piscina.
• Non usare l’apparecchio vicino a oggetti infiammabili.
• Prima di collegare l’apparecchio alla rete elettrica accertarsi che la
tensione sia corretta secondo quanto riportato sulla targa del prodotto e
che l’Impianto sia conforme alle norme vigenti.
• Assicurarsi sempre che la tensione di rete elettrica sia uguale a quella
indicata nell’etichetta dati tecnici e che l’impianto sia compatibile con la
potenza dell’apparecchio.
• Non toccare la connessione all’alimentazione con mani umide.
• Non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia, sole,
etc.).
• Non installare l’apparecchio vicino a fonti di calore (es. Termosifone).

• Mantenere una adeguata distanza delle pale da oggetti posti nelle
vicinanze.
• Se il cavo flessibile esterno è danneggiato, deve essere sostituito da
personale tecnico qualificato al fine di evitare incidenti.
• I bambini devono essere sorvegliati per sincerarsi che non giochino con
l’apparecchio.
• Togliere l’alimentazione quando si deve fare manutenzione o operazioni di
sostituzione.
• In caso di cattivo funzionamento e/o guasto dell'apparecchio, rivolgersi
subito ad un centro di assistenza tecnica autorizzato
• Prima di inserire le pale del ventilatore disinserire il cavo di alimentazione
e lasciarlo disinserito finché l’istallazione non sarà completata.
• La struttura di supporto deve essere montata in modo sicuro, capace di
Sopportare un peso di 15 chilogrammi. Sono consigliate solo strutture in
metallo.
• Tutti i cavi devono essere a norma e compatibili con l’erogazione elettrica
locale e nazionale. l’istallazione elettrica deve essere effettuata da un
elettricista qualificato.
• Non cambiare velocità mentre il ventilatore è in funzione. Per cambiare
velocità il ventilatore deve prima essere fermato.
• Non frapporre oggetti sul percorso delle pale del ventilatore.
• Non usare acqua o detergenti per pulire il ventilatore. Un panno asciutto o
leggermente umido sarà sufficiente per la pulizia.
• Prima di fare connessioni elettriche i conduttori impiombati dovrebbero
essere girati verso l'alto e inseriti con attenzione in su nel contenitore di
presa.
• I cavi dovrebbero essere separati dal conduttore a terra, e il conduttore a
terra messo da una parte del scatola della presa.
• Non utilizzare l’apparecchio in presenza di liquidi o gas potenzialmente
Infiammabili o esplosivi
• E’ assolutamente vietato smontare o riparare l’apparecchio per pericolo di
shock elettrico; se necessario rivolgersi al rivenditore o centro assistenza.

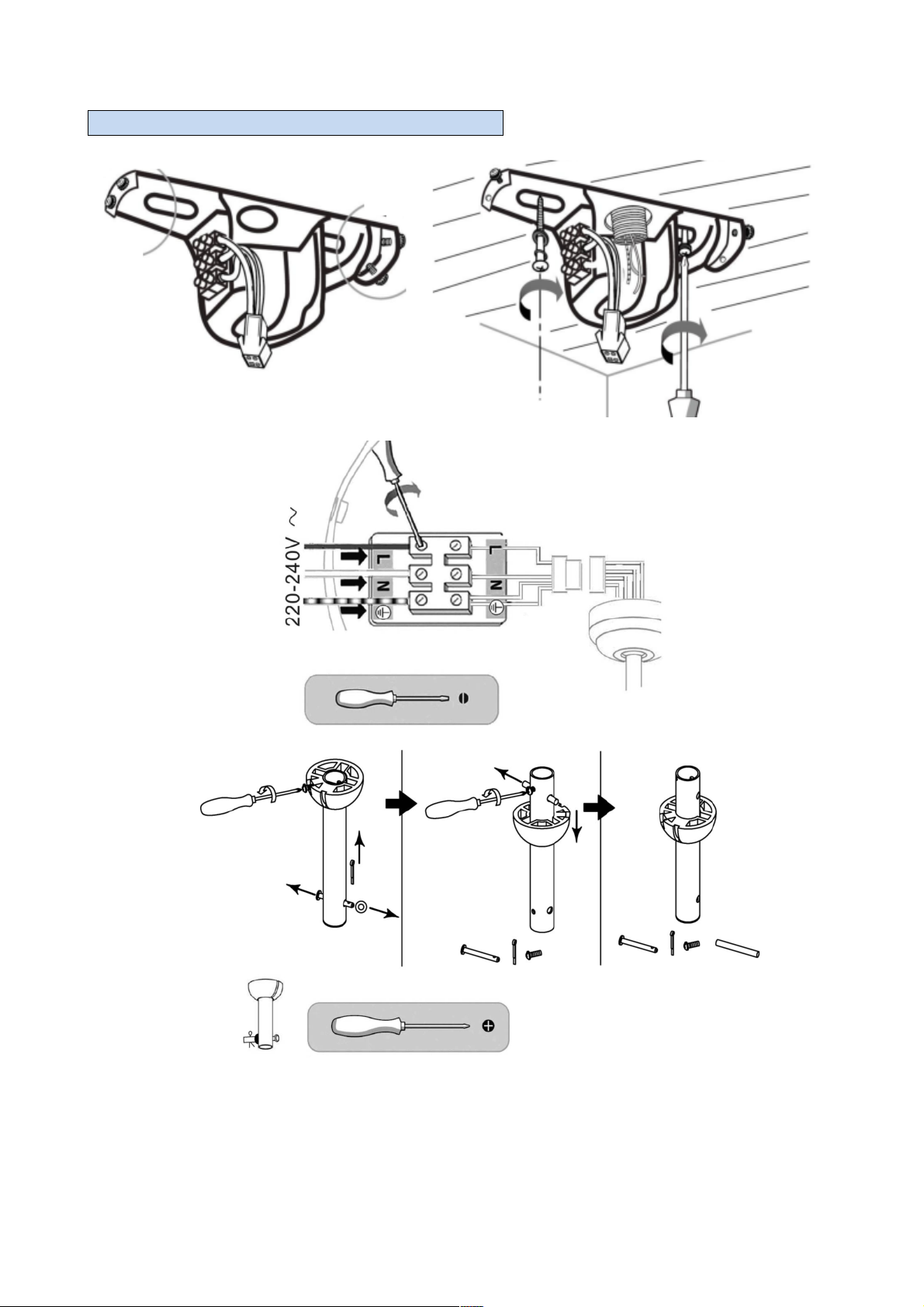

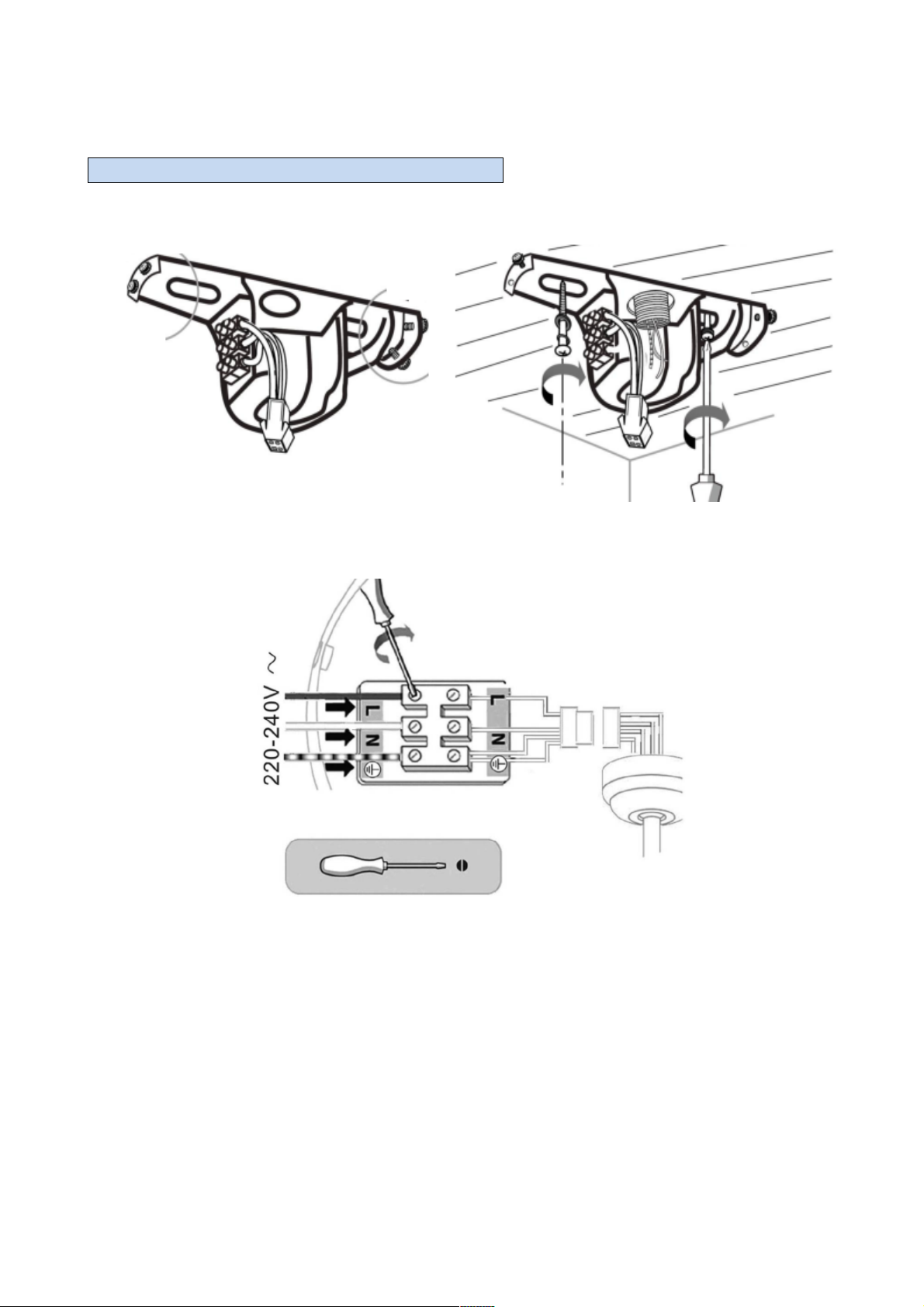

1. Fissare al soffitto la piastra di montaggio.
2. Collegare i fili con l'alimentatore. (Prima di fare questo assicurarsi di aver staccato la
corrente).

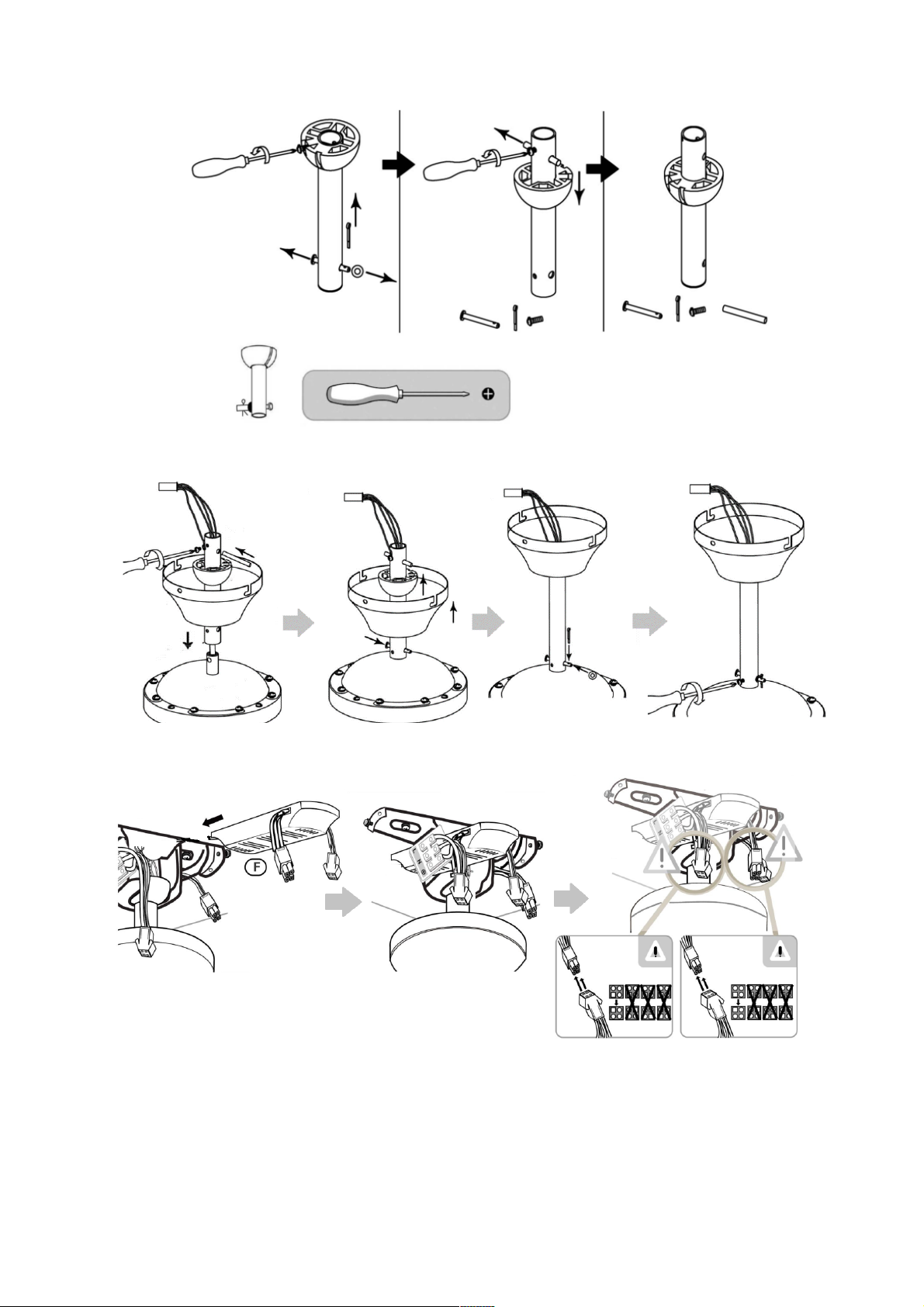

3. Smontare l'asta che va verso il basso ed inserire i cavi all'interno del tubo-asta. I cavi
andranno inseriti dalla loro parte terminale.
INSTALLAZIONE DEL VENTILATORE

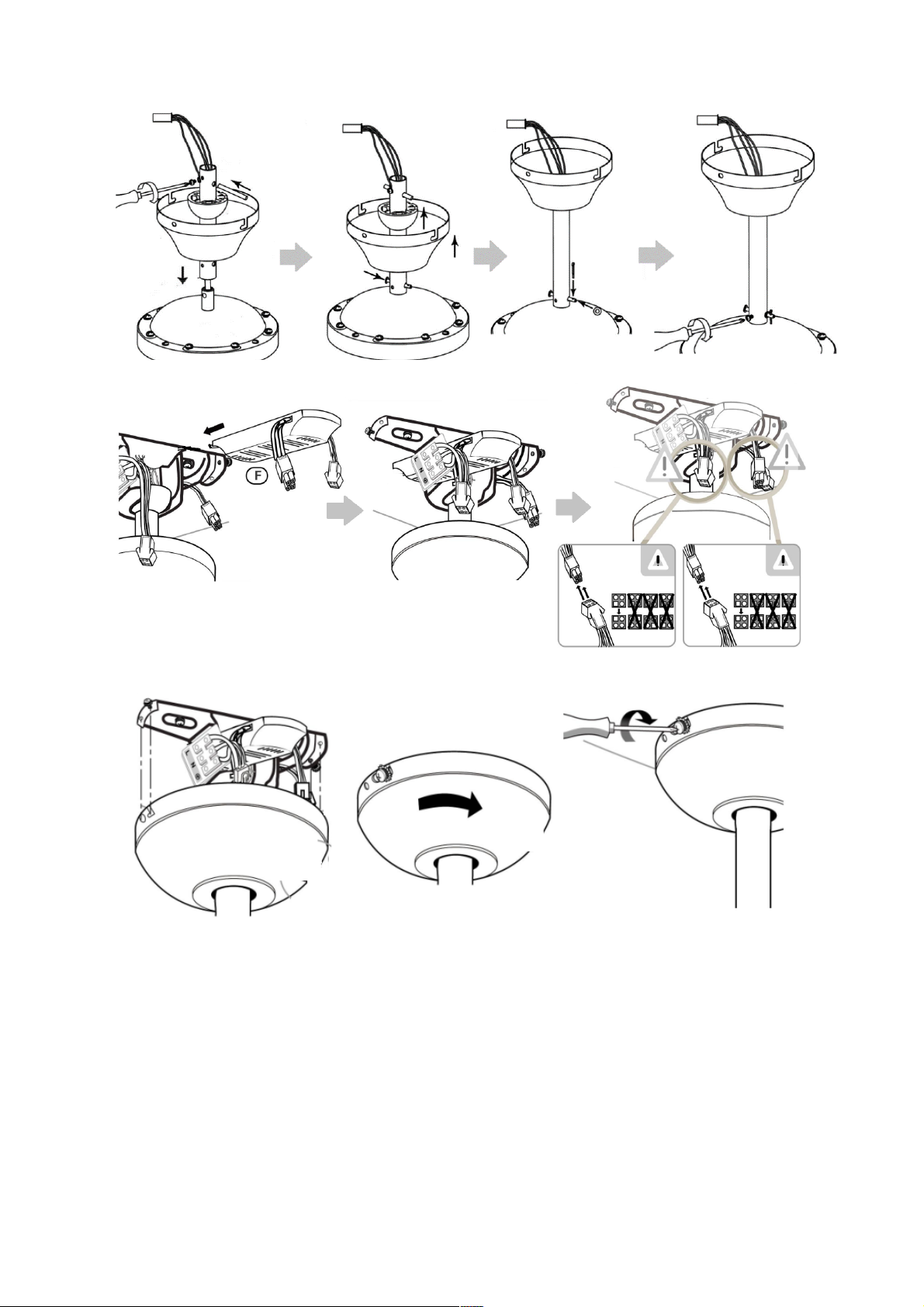

4. Assemblare l'asta rivolta verso il basso con l'alloggiamento del motore e il tappo
superiore.
5. Mettere il ricevitore del telecomando nel tappo superiore e collegare i terminali del
cavo.
6. Fissare il tappo superiore e regolare l'asta verso il basso nella giusta posizione.

7. Fissare le pale del ventilatore.
8. Inserire la lampada (E27. Max 60W)

9. Inserire la coppa di vetro di chiusura.

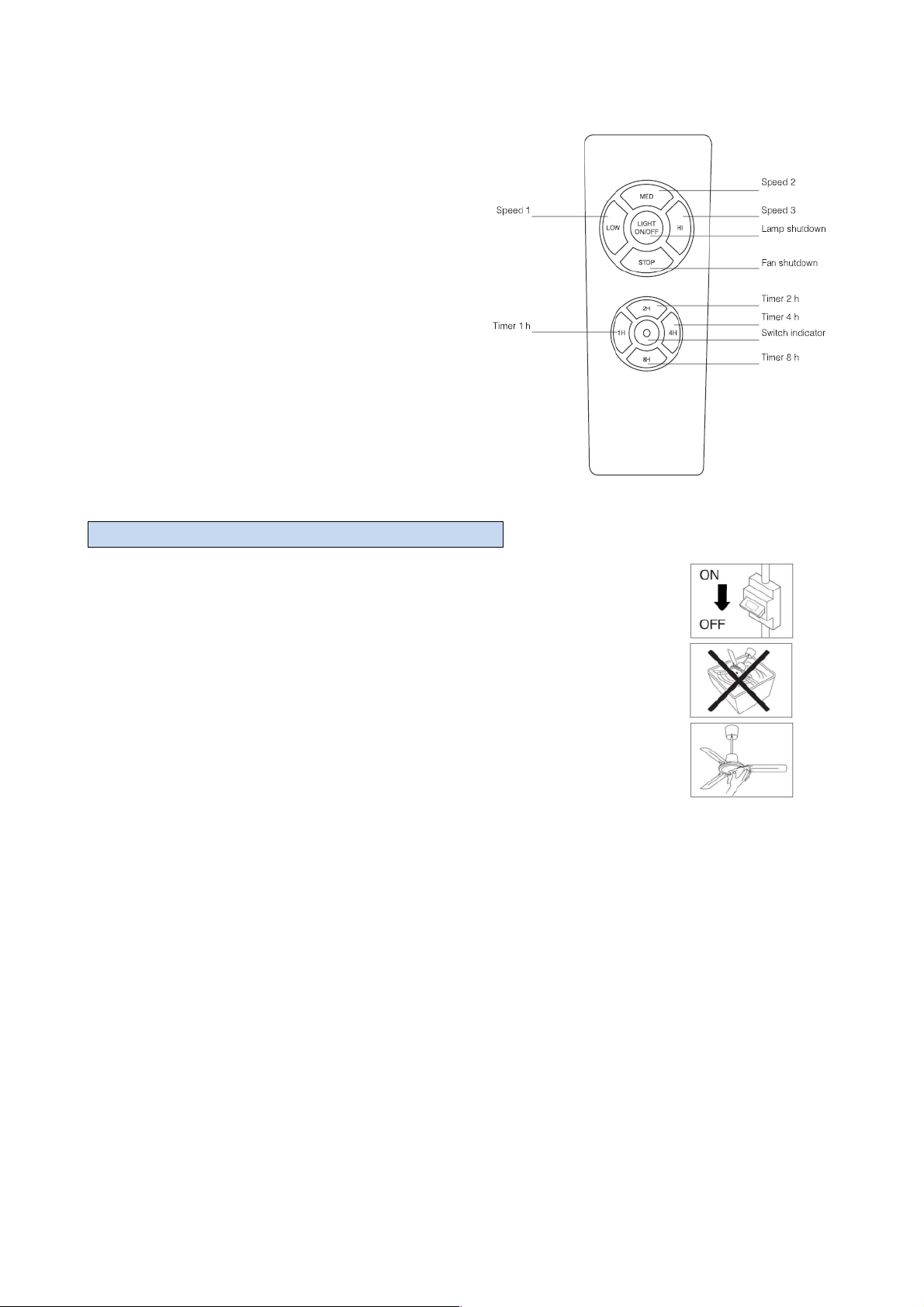

GUIDA ALL‘USO DEL TELECOMANDO
Prima di utilizzare il telecomando, inserire due batterie del tipo AAA (1.5V) rispettando la
polarità”
Per mettere in funzione il ricevitore premere il tasto "STOP" del telecomando per 3
secondi. La luce (se installata) lampeggia 2 volte.
Saranno sincronizzati quando si sentirà un segnale prolungato.
STOP Spegne il ventilatore.
HIGH Seleziona la velocità massima.
MED Seleziona la velocità media.
LOW Seleziona la velocità bassa.
LIGHT Premere e rilasciare velocemente per accendere/spegnere la luce.
