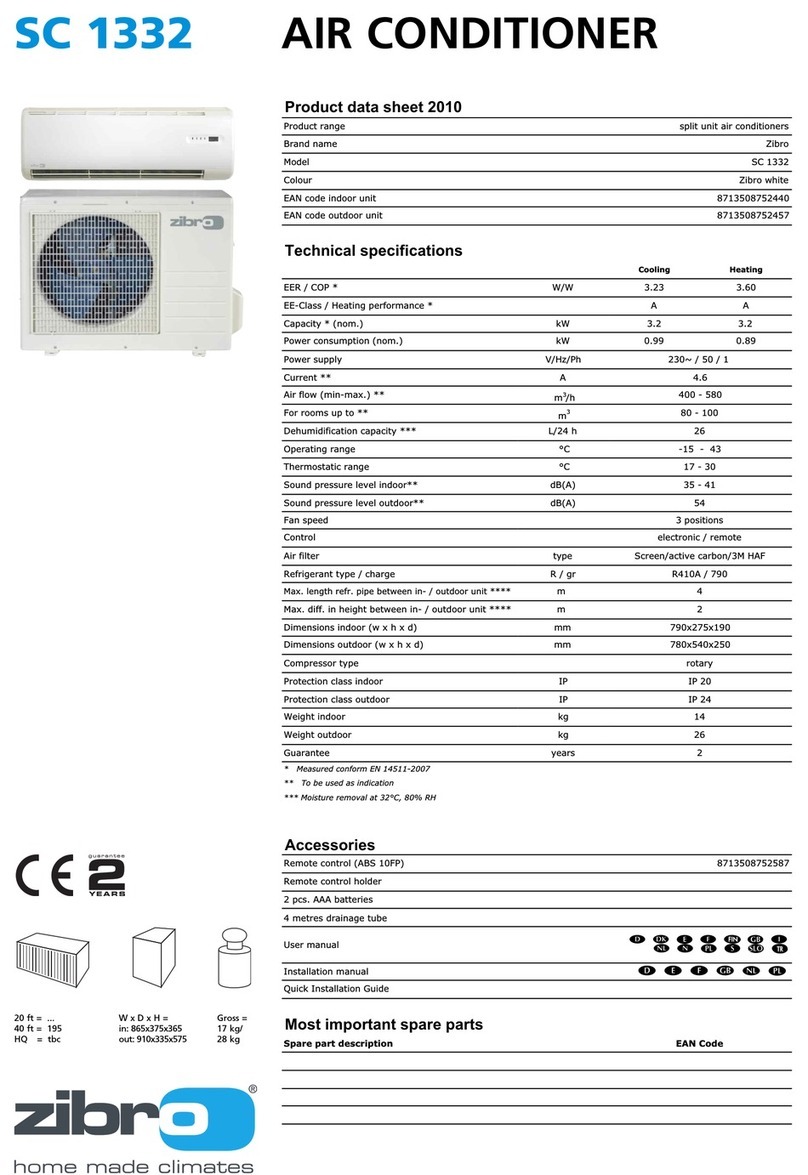

WICHTIGER HINWEIS
Das Gerät nur dann installieren, wenn die örtlich geltenden bzw. nationalen Vorschriften, Verordnungen
und Normen erfüllt sind. Dieses Produkt ist für den Gebrauch als Klimagerät in Wohngebäuden bestimmt,
und darf nur in trockener Umgebung, unter normalen Haushaltsverhältnissen, in Wohnräumen, Küchen
und in Garagen verwendet werden. Kontrollieren Sie die Netzspannung und Frequenz. Dieses Gerät eignet
sich ausschließlich für Steckdosen mit Schutzkontakt, Anschlussspannung 230 V~ / 50 Hz
Dieses Wartungshandbuch ist für die Verwendung durch Personen vorgesehen, die über ausreichend
Hintergrundwissen im Bereich Elektrik, Elektronik, Kältetechnik und Maschinen verfügen. Jeder Versuch,
das Gerät zu installieren oder zu reparieren, kann zu Personenschäden oder Beschädigungen des Geräts füh-
ren. Der Hersteller oder Verkäufer ist für die Interpretation dieser Informationen nicht verantwortlich und
übernimmt auch keine Verantwortung in Verbindung mit der Verwendung dieser Informationen.
Die Informationen, technischen Daten und Parameter können aufgrund von technischen Veränderungen
oder Verbesserungen ohne Vorankündigung geändert werden. Die genauen technischen Daten sind auf
dem Typenschild aufgeführt.
•Bitte lesen Sie vor der Installation des Geräts dieses Installationshandbuch vollständig durch.
• Wenn das Netzkabel beschädigt ist, darf ein Austausch nur von autorisiertem Personal durchgeführt
werden.
•Die Installationsarbeiten dürfen nur von autorisiertem Personal gemäß den Europäischen, nationalen
und / oder lokalen Normen und Richtlinien durchgeführtwerden. Die Garantie gilt nicht für Schäden,
die durch Nachlässigkeit oder durch Handlungen entstanden sind, die von den in dieser Anleitung
beschriebenen Handlungen abweichen.
• Tragen Sie immer die richtige persönliche Schutzausrüstung wie Schutzbrille, Mundschutz, Gehörschutz,
Handschuhe usw.
Internet:
Sie können die aktuellste Version der Bedienungs- / Installationsanleitung unter www.zibro.com herunter-
laden.
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 2

2
3
INHALT
SICHERHEITSMASSNAHMEN 4
INSTALLATION VON GERÄTEN FÜR DEN INNEN-
UND AUSSENBEREICH 5
ELEKTRISCHER ANSCHLUSS 16
TESTBETRIEB 20
G
WARNUNG!
Wenn Sie nicht über entsprechende Erfahrung mit Elektrik, Elektronik,
Kältemitteln und Mechanik und die entsprechende Befugnis verfügen,
dürfen Sie das Gerät nicht selbst einbauen, ausbauen bzw. wieder einbauen.
• Eine falsche Installation kann zu einem Wasseraustritt, Stromschlag,
Kühlmittelaustritt oder zu einem Brand führen. Bitte wenden Sie sich
für die Installationsarbeiten an einen autorisierten Händler oder
einen spezialisierten Kühltechniker. Störungen, die durch eine falsche
Installation verursacht werden, sind nicht durch die Gewährleistung
abgedeckt.
• Das Gerät muss an einem leicht zugänglichen Bereich installiert werden.
Alle Zusatzkosten für die Anmietung von Spezialgeräten, die für die
Wartung des Geräts benötigt werden, müssen vom Kunden getragen
werden.
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 3

SICHERHEITSMASSNAHMEN
Folgende Punkte sollten aus Sicherheitsgründen immer eingehalten werden:
• Lesen Sie die folgende WARNUNG vor der Installation der Klimaanlage.
• Befolgen Sie die hier aufgeführten Vorsichtsmaßnahmen, da sie wichtige Punkte in Bezug auf Ihre
Sicherheit enthalten.
• Heben Sie diese Anweisungen nach dem Lesen zusammen mit dem Benutzerhandbuch an einem siche-
ren Ort auf, um später darin Informationen nachschlagen zu können.
Das Klimagerät enthält ein Kältemittel und ist als Druckgerät einzuordnen. Wenden Sie sich wegen Installation
und Wartung des Klimageräts daher immer an einen offiziellen Installationsfachmann. Das Klimagerät muss
jährlich von einem offiziell anerkannten Monteur für Klimageräte inspiziert und gewartet werden.
G
WARNUNG
Installieren Sie das Gerät nicht selbst.
• Falscher Einbau kann zu Brand, einem elektrischem Schlag, dem Fallen des Geräts oder dem
Austreten von Wasser führen und somit Schaden verursachen. Wenden Sie sich an den Händler,
bei dem Sie das Gerät gekauft haben, oder an einen befugten Installateur.
Installieren Sie das Gerät an einer Stelle, die das Gewicht tragen kann.
• Wird das Gerät an einer Stelle installiert, die über keine ausreichende Tragkraft verfügt, kann
das Gerät herunterfallen und Verletzungen verursachen.
Verwenden Sie die angegebenen Kabel für den Anschluss der Innen- und Außengeräte und
bringen Sie die Kabel fest an den Verbindungen der Klemmenplatte an, damit Belastungen der
Kabel nicht auf die Verbindungsabschnitte übertragen werden.
• Falsche Anschlüsse und Befestigungen können zu einem Brand führen.
Verwenden Sie die mitgelieferten oder angegebenen Teile für die Installation.
• Bei Verwendung von beschädigten Bauteilen kann es zu Brandverletzungen, Stromschlag,
Herunterfallen des Geräts usw. kommen.
Führen Sie die Installation sicher aus und befolgen Sie dazu die Installationsanweisungen.
• Eine falsche Installation kann zu Personenschäden, Stromschlag, Herunterfallen des Geräts
oder zu einem Wasseraustritt führen.
Nehmen Sie die elektrischen Anschlüsse gemäß dem Installationshandbuch vor und achten Sie
darauf, einen einzelnen Stromkreis zu verwenden.
•Wenn die Kapazität des Stromkreises ungenügend ist oder die elektrischen Anschlüsse nicht
vollständig sind, kann es zu einem Brand oder Stromschlag kommen.
Achten Sie darauf, dass während der Installation oder danach das Kühlmittelgas nicht austritt.
• Ein Austreten des Kühlmittels ist umweltschädlich und kann zur globalen Erwärmung
beitragen.
Bringen Sie die Elektrofachabdeckung sicher am Gerät für den Innenbereich und die
Wartungsabdeckung sicher am Außengerät an.
•Wenn die Elektrofachabdeckung am Gerät für den Innenbereich und die Wartungsabdeckung
des Außengeräts nicht fest angebracht sind, kann es aufgrund von Staub, Wasser usw. zu
einem Brand oder Stromschlag kommen.
2
4
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 4

2
5
INSTALLATION VON GERÄTEN FÜR DEN INNEN- UND AUSSENBEREICH
Lesen Sie die nachfolgende Beschreibung und befolgen Sie diese schrittweise.
Fig. 1
Gerät für den Innenbereich
•Setzen Sie das Gerät für den Innenbereich keiner Wärme oder Dampf aus.
• Wählen Sie einen Platz aus, an dem vor dem Gerät bzw. dahinter oder daneben keine Gegenstände vor-
handen sind.
• Vergewissern Sie sich, dass Kondensationswasser einfach nach unten hin abfließen kann.
• Installieren Sie das Gerät nicht in der Nähe eines Durchgangs.
• Achten Sie darauf, dass links und rechts neben dem Gerät ein Abstand von mindestens 12 cm vorhan-
den ist.
• Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine unnöti-
ge Beschädigung der Wand zu vermeiden.
• Das Gerät für den Innenbereich sollte an der Wand in einer Höhe von mindestens 2,3 Meter vom Boden
entfernt angebracht werden.
• Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht werden.
•Alle Veränderungen der Rohrlänge erfordern (eventuell) eine Anpassung der Kühlmittelbefüllung.
Fig. 2
LINKS
Mehr als 30 cm. HINTER
Mehr als 30 cm.
RECHTS
Mehr als 60 cm.
VORNE
Mehr als 200 cm.
ÜBER
60 cm.
Mehr als 15 cm.
Mehr als 12 cm. Mehr als 12 cm.
Mindestens 2,3 m.
G
VORSICHTSMASSNAHMEN
Achten Sie darauf, dass das Gerät immer richtig geerdet ist und installieren Sie einen
Fehlerstromschutzschalter. Wenn keine Erdung vorhanden ist, könnten Sie einen elektrischen
Schlag bekommen.
Ändern Sie nie die Länge des Netzkabels. Benutzen Sie kein Verlängerungskabel. Hierdurch
könnten Sie einen elektrischen Schlag bekommen oder es könnte Brand entstehen.
Installieren Sie das Gerät nicht an Orten, an denen brennbare Gase entweichen.
• Wenn Gas austritt und sich um das Gerät ansammelt, kann es zu einer Explosion kommen.
Führen Sie die Entlüftungs- bzw. Rohrarbeiten gemäß den Installationsanweisungen durch.
• Wenn die Entlüftungs- bzw. Rohrarbeiten falsch ausgeführt werden, kann Wasser aus dem
Gerät austreten und Gegenstände im Haushalt nass machen und beschädigen.
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 5

Gerät für den Außenbereich
• Vergewissern Sie sich, dass die Wärmestrahlung des Verdampfers nicht behindert ist, wenn über dem
Gerät für den Außenbereich eine Markise gebaut ist, um direkte Sonneneinstrahlung oder Regenwasser
auf dem Gerät zu vermeiden.
• Achten Sie darauf, dass hinter dem Gerät und links daneben ein Abstand von mindestens 30 cm vor-
handen ist. Achten Sie darauf, dass der Abstand vor dem Gerät mindestens 200 cm und daneben an der
Anschlussseite (rechte Seite) mindestens 60 cm beträgt. (siehe Abbildung 2)
•Stellen Sie keine Pflanzen oder Tiere in Käfigen bzw. andere Gegenstände in den Weg des Lufteinlasses
oder Luftauslasses.
• Berücksichtigen Sie das Gewicht der Klimaanlage und wählen Sie einen Ort, an dem Lärm und
Vibrationen gleichgültig sind.
• Wählen Sie einen Aufstellort, an dem die Abluft und das Betriebsgeräusch der Klimaanlage keine
Nachbarn stört.
• Beachten Sie, dass der Betrieb des Außengeräts mit Betriebsgeräuschen verbunden ist, die eventuell
gegen örtliche Richtlinien verstoßen. Es liegt in der Verantwortung des Benutzers, dies zu überprüfen
und sicherzustellen, dass die Anlage gemäß den örtlichen Bestimmungen betrieben wird.
• Richten Sie das Gerät mit einer Wasserwaage aus.
ALLGEMEINES
• Achten Sie darauf, dass die Stützstruktur und die Befestigungsmethode für den Aufstellungsort des
Geräts angemessen sind.
•Beachten und befolgen Sie die örtlichen Bestimmungen hinsichtlich der Befestigung und der
Installation von Klimaanlagen.
• Wenn das Außengerät auf Dachkonstruktionen oder an Außenwänden installiertwird, können über-
mäßiger Lärmund Vibrationen auftreten. Die Installation kann eventuell als eine nicht betriebsfähige
Anlage eingestuft werden.
•Bringen Sie die Klimaanlage in einer Position an, die leicht erreichbar ist.

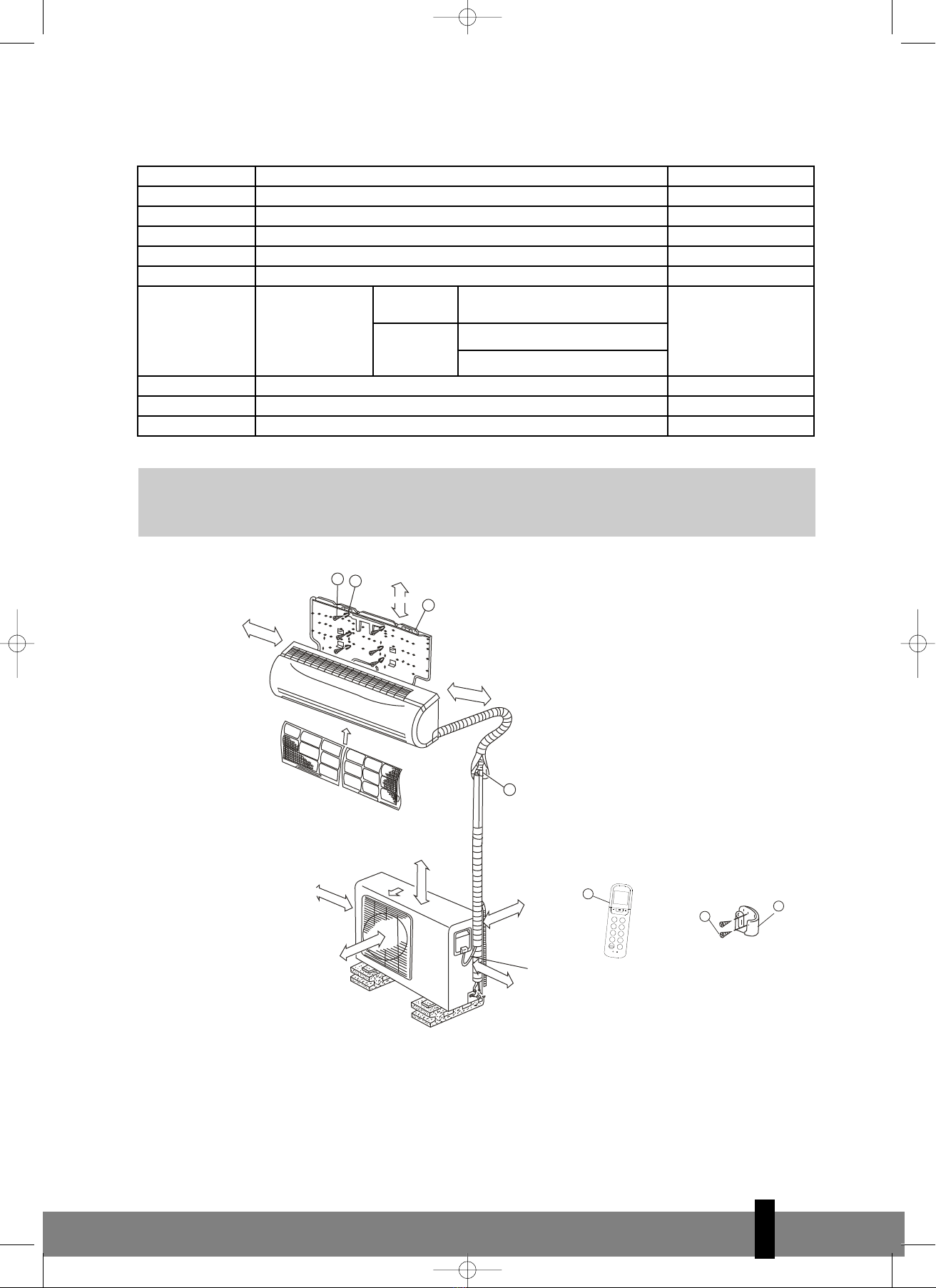

IM LIEFERUMFANG ENTHALTENE BAUTEILE (für SC 13xx Geräte)
Nummer Name des Zubehörs Menge
1 Installationsplatte 1
2 Klemmbefestigung 8
3 Blechschraube ‘A’ ST 3,9 x 25 8
4 Dichtring 1
5 Verbindungsstück für das Entleeren 1
6 Verbindende Rohrvorrichtung 1
7 Fernsteuerung 1
8 Blechschraube ‘B’ ST 2,9 x 10 2
9 Halterung für Fernsteuerung 1
2
6
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 6

2
7
IMLIEFERUMFANG ENTHALTENE BAUTEILE (für S 13xx Geräte)
Fig. 3
8
9
7
C
B
A
6
2
3
1
Mindestens 15cm.
Mindestens 12 cm.
Mindestens 12 cm.
Luftfilter
LINKS Min-
destens 30 cm.
Luftauslass
Nach oben min-
destens 60 cm.
VORNE
Mindestens 200 cm.
HINTEN
Mindestens
30 cm.
RECHTS
Mindestens 60 cm.
Fernsteuerung Blechschraube
BST 2,9 x 10-C-H
Halterung für Fernsteuerung
Deckel
G
HINWEIS!
Mit Ausnahme der mitgelieferten Teile müssen alle anderen Teile, die für die Installation benötigt
werden, separat vom Käufer der Klimaanlage erworben werden.
Nummer Name des Zubehörs Menge
1Installationsplatte 1
2 Klemmbefestigung 8
3Blechschraube ‘A’ ST 3,9 x 25 8
4Dichtring 1
5 Verbindungsstück für das Entleeren 1
6
Verbindende
Rohrvorrichtung
Seite mit
Flüssigkeit
Ø6,35
Nicht enthalten
Seite mit
Gas
Ø9,53 (< 3,5 kW-Modell)
Ø12,7 (≥ 3,5 kW-Modell)
7Fernsteuerung 1
8Blechschraube ‘B’ ST 2,9 x 10 2
9 Halterung für Fernsteuerung 1
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 7

INSTALLATION DES GERÄTS FÜR DEN INNENBEREICH
1. Anbringen der Installationsplatte
1. Befestigen Sie die Installationsplatte ahorizontal an Konstruktionselementen der Wand und achten
Sie darauf, dass um die Installationsplatte ein Abstand vorhanden ist.
2. Bohren Sie bei Ziegelwänden, Betonwänden usw. acht hLöcher mit einem Durchmesser von 5 mm in
die Wand. Setzen Sie die Klemmbefestigungen bfür die geeigneten Schrauben cein.
3. Befestigen Sie die Installationsplatte amithilfe von acht hSchrauben des Typs A can der Wand.
G
HINWEIS
Befestigen Sie die Installationsplatte und bohren Sie entsprechend der Wandstruktur und den
Befestigungspunkten auf der Installationsplatte Löcher in die Wand. (Die Abmessungen sind in
mm angegeben, es sei denn, es sind andere Angaben gemacht.)
Korrekte Ausrichtung
der Installationsplatte
G
ACHTUNG
Kupferleitungen müssen voneinander isoliert werden.
G
ACHTUNG
Diese Abbildung dient nur der Erklärung und zur Verdeutlichung. Die Abbildungen unterscheiden
sich eventuell von der Klimaanlage, die Sie erworben haben.
VORSICHT
• Achten Sie darauf, dass links und rechts neben dem Gerät für den Innenbereich ein Abstand
von mehr als 12 cm vorhanden ist.
Das Gerät für den Innenbereich sollte mindestens 15 cm von der Decke entfernt angebracht
werden.
•Verwenden Sie ein Metallsuchgerät, um Nägel in den Wänden aufzuspüren und um somit eine
unnötige Beschädigung der Wand zu vermeiden.
•Das Gerät für den Innenbereich sollte an der Wand in einer Höhe von mindestens 2,3 Meter
vom Boden entfernt angebracht werden.
•In mindestens zwei der Bereiche A, B und C sollten keine Gegenstände vorhanden sein.
2
8
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 8

2
9
S13xx
SC 13xx
Fig. 5
2. Bohren Sie ein Loch in die Wand.
1. Bestimmen Sie anhand der Zeichnung in Abbildung 5 die Lochpositionen und bohren Sie ein aLoch
(≥85 mm für SC13xx / ≥65 mm für S 13xx) tief in die Wand, wobei das gebohrte Loch leicht zur
Außenseite hin schräg verläuft. Dadurch wird verhindert, dass Wasser in den Innenbereich gelangt.
2. Verwenden Sie immer ein Kabelschutzrohr, wenn Sie in ein Metallgitter, eine Metallplatte usw. bohren.
3. Installation des Verbindungsrohrs und des Ablaufs
G
Verlegen Sie den Ablauf immer nach unten. Installieren Sie den Ablauf nicht wie in der folgenden
Abbildung gezeigt.
Wand
innen
außen
≥5°
5-7mm
pro 100 mm
780
Right rear side
refrigerant
pipe hole 85¶
In sta llat io n p late
Indoor unit outline
Left rear side
refrigerant
pipe hole 85¶
150mm or more to ceiling
120mm or
more to wall
120mm or
more to wall
102
58
780
Right rear side
refrigerant
pipe hole 65¶
Insta llation plate
Indoor unit outline
Lef t r ea r si de
refrigerant
pipe hole 65¶
120mm or
moretowall
120mm or
moretowall
90
45
160 160
7
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 9

Fig. 6
1. Isolieren Sie das Anschlussteil des Ablaufschlauchs beim Anschluss mit einem Abschirmrohr und lassen
Sie den Ablaufschlauch nicht durchhängen.
Fig. 7
Verbindungsrohr
2. Entfernen Sie für das Verlegen der Rohre links und rechts die Rohrabdeckung von den Seitenflächen.
Die Rohrabdeckung muss aufbewahrt werden, da sie bei einem Umstellen der Klimaanlage wieder ver-
wendet werden muss.
Fig. 8
4. Installation des Geräts für den Innenbereich (für SC 13xx Geräte)
1. Führen Sie die Rohre durch das Loch in der Wand.
2. Bringen Sie die obere Klammer auf der Rückseite des Geräts für den Innenbereich auf dem oberen Haken der
Installationsplatte an und bewegen Sie das Gerät seitwärts, um zu überprüfen, ob es sicher eingehängt ist.
3. Der Aufnahmeteil lässt sich leicht hindurchstecken, indem das Innengerät mit Puffermaterial zwischen
Innengerät und Wand angehoben wird. Ziehen Sie ihn wieder heraus, wenn Sie fertig sind.
4. Drücken Sie den unteren Teil des Geräts an der Wand nach oben. Bewegen Sie dann das Gerät für den
Innenbereich seitwärts und auf- und abwärts, um zu überprüfen, ob es sicher eingehängt ist.
G
ACHTUNG
Gehen Sie beim Biegen des Rohrs sehr vorsichtig vor. Achten Sie darauf, dass die Rohre stets
gebogen aber nicht geknickt sind. Falls ein Rohr geknickt wurde: Versuchen Sie nicht, ein
geknicktes Rohr zu installieren, da dies ein potenzielles Kühlmittelleck sein kann.
Rohrhalterung
Rohrabdeckung
(links)
Linkes Rohr
Rohr hinten links
Rohr hinten rechts
Rechtes
Rohr
Rohrabdeckung
(rechts)
Oberer Haken
Unterer Haken
Polstermaterial
Blockieren Sie den Wasserfluss nicht
durch eine Steigung im Schlauch.
Legen Sie das Ende des
Ablaufschlauchs nicht in Wasser.
2
10
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 10

2
11
Fig. 9 Fig. 10
Installation des Geräts für den Innenbereich (für S 13xx Geräte)
Installieren Sie die Rohre wie gezeigt hinten links und hinten rechts. Biegen Sie das zu verlegende Verbin-
dungsrohr in einer Höhe von 43 mm oder weniger von der Wand entfernt. (Abb. 9 und 10)
1. Führen Sie die Rohre durch das Loch in der Wand.
2. Bringen Sie die obere Klammer auf der Rückseite des Geräts für den Innenbereich auf dem oberen
Haken der Installationsplatte an und bewegen Sie das Gerät seitwärts, um zu überprüfen, ob es sicher
eingehängt ist.
3. Das Rohr kann leicht verlegt werden, indem das Gerät für den Innenbereich mit einem Polstermaterial
zwischen dem Gerät und der Wand angehoben wird. Nehmen Sie es wieder heraus, wenn das Rohr
verlegt wurde.
4. Drücken Sie den unteren Teil des Geräts an der Wand nach oben. Bewegen Sie dann das Gerät für den
Innenbereich seitwärts und auf- und abwärts, um zu überprüfen, ob es sicher eingehängt ist.
Siehe die Abbildung 11:
Beim Biegen des Kältemittelrohrs an der Rückseite des Geräts ist mit äußerster Vorsicht vorzugehen! Die Rohre
sind aus Kupfer. Wenn der markierte Bereich mehr als einmal gebogen wird, treten aufgrund eines physischen
Prozesses Risse im Kupfer auf. Durch diese Risse kann Kältemittel austreten. Dies fällt nicht unter die Garantie.
Fig. 11
5. Position der Rohreund der Umwicklung
Gruppieren Sie die Rohre, das Verbindungskabel und den Ablaufschlauch mit Klebeband wie in Abbildung 9
gezeigt.
G
ACHTUNG
• Das kondensierte Wasser von der Rückseite des Geräts für den Innenbereich sammelt sich im
Auffangbereich und wird von dort hinausgeleitet. Legen Sie nichts anderes in diesen
Auffangbereich.
• Schließen Sie zuerst das Gerät für den Innenbereich und danach das Gerät für den
Außenbereich an. (S 13xx)
Nicht biegen! Hier biegen
(nur 1x)
Hier biegen
(nur 1x)
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
43
Umriss des Geräts für den
Innenbereich Verbindungsrohr
Gerät für den Innenbereich
Auffangbereich
Rohrbereich
Verbindungsrohr
Wickelband
Verbindungs-
kabel
Ablaufschlauch
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 11

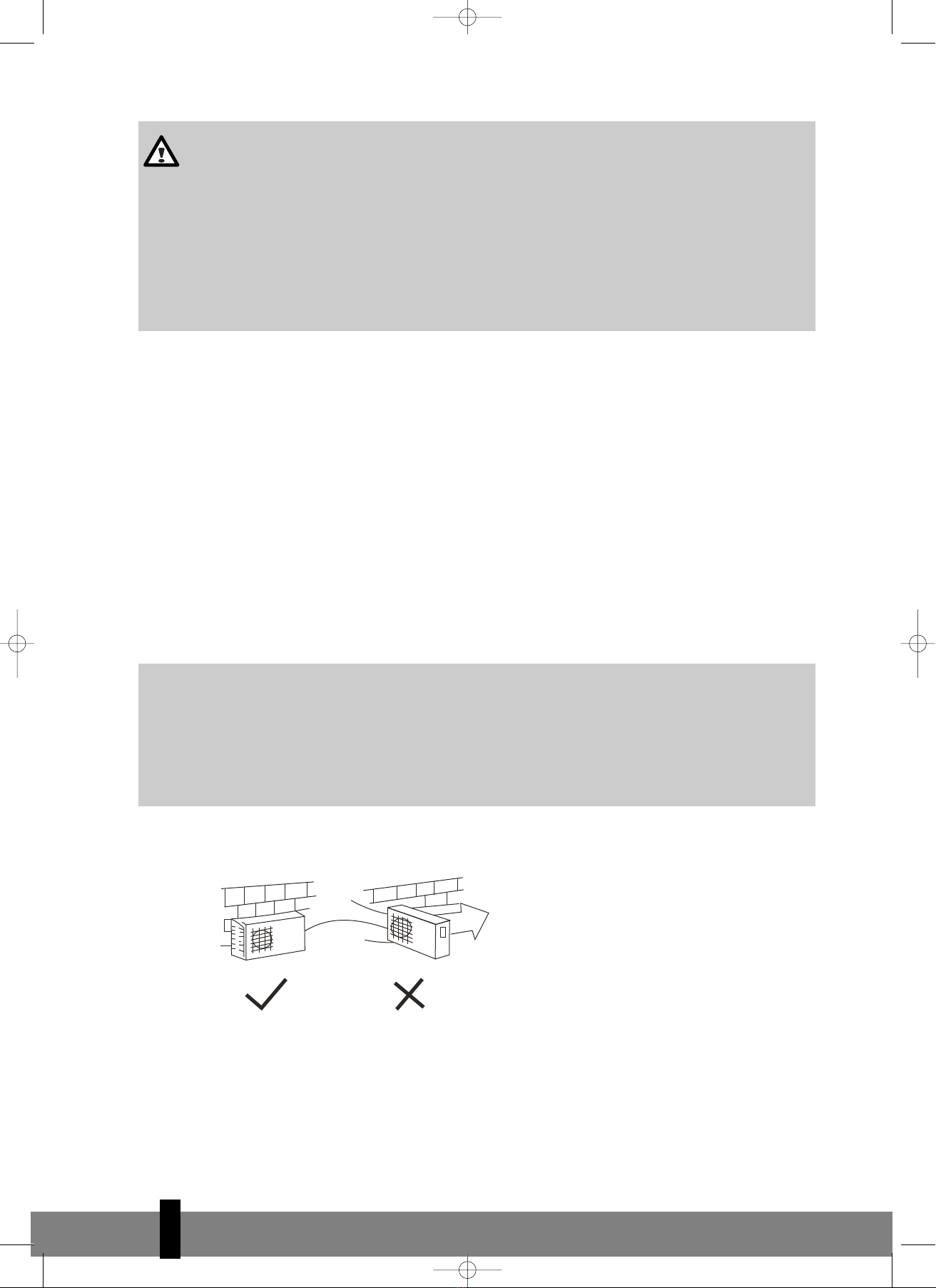

INSTALLATION DES GERÄTS FÜR DEN AUSSENBEREICH
Sicherheitsmaßnahmen für die Installation des Geräts für den Außenbereich
• Installieren Sie das Gerät für den Außenbereich auf einem starren Untergrund, um übermäßige
Betriebsgeräusche und Vibrationen zu verhindern.
• Bestimmen Sie den Bereich für die Luftauslassöffnungen, an dem die abgegebene Luft nicht blockiert
wird.
• Falls der Ort der Installation starken Winden ausgesetzt ist (z. B. ein Küstengebiet), vergewissern Sie
sich, dass der Ventilator korrekt funktioniert, indem Sie das Gerät der Länge nach flach an der Wand
befestigen oder Staub- oder Abschirmplatten verwenden.
• Installieren Sie das Gerät insbesonderein windigen Bereichen so, dass Zugluft verhindert wird.
• Achten Sie darauf, dass keine Gegenstände den Luftstrom behindern.
Bei Kapazitäten ≤7.0 kW: Positionieren Sie das Gerät für den Außenbereich niemals mehr als 5 Meter über-
oder unterhalb des Geräts für den Innenbereich.
Fig. 12
Anbringen des Geräts für den Außenbereich
Befestigen Sie das Gerät für den Außenbereich mit Schrauben, Federringen und Muttern mit einem Durchmesser
von 10 mm oder 8 mm horizontal fest auf einem Betonuntergrund oder einem starren Untergrund.
Starker
Wind
G
ACHTUNG
Bei einer hängenden Installation müssen alle Installationsbefestigungen die technischen
Voraussetzungen erfüllen. Die Installationswand muss stark genug sein. Anderenfalls müssen
Schritte unternommen werden, diese zu verstärken. Die Verbindung zwischen Klammer und
Wand sowie zwischen der Klammer und der Klimaanlage muss fest, stabil und zuverlässig sein.
Versuchen Sie nicht, das Gerät zu installieren, falls Zweifel bestehen, sondernlassen Sie die
Tragkraft der Befestigung von einem Fachmann berechnen und fertigen.
VORSICHT
•Achten Sie darauf, dass die Rohre von der Rückseite des Geräts für den Innenbereich nichts
ablassen.
•Lassen Sie den Ablaufschlauch nicht durchhängen.
•Isolieren Sie beide Hilfsrohre gegen Wärme.
•Achten Sie darauf, dass sich der Ablaufschlauch an der tiefsten Stelle der Gruppierung befindet.
Wird er oberhalb positioniert, kann die Ablasswanne im Inneren des Geräts überlaufen.
•Kreuzen oder verdrillen Sie niemals das Stromkabel mit anderen Kabeln.
•Verlegen Sie den Ablaufschlauch mit einem Gefälle über die gesamte Länge des Ablasses, damit
kondensiertes Wasser ablaufen kann.
2
12
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 12

2
13
Fig. 13

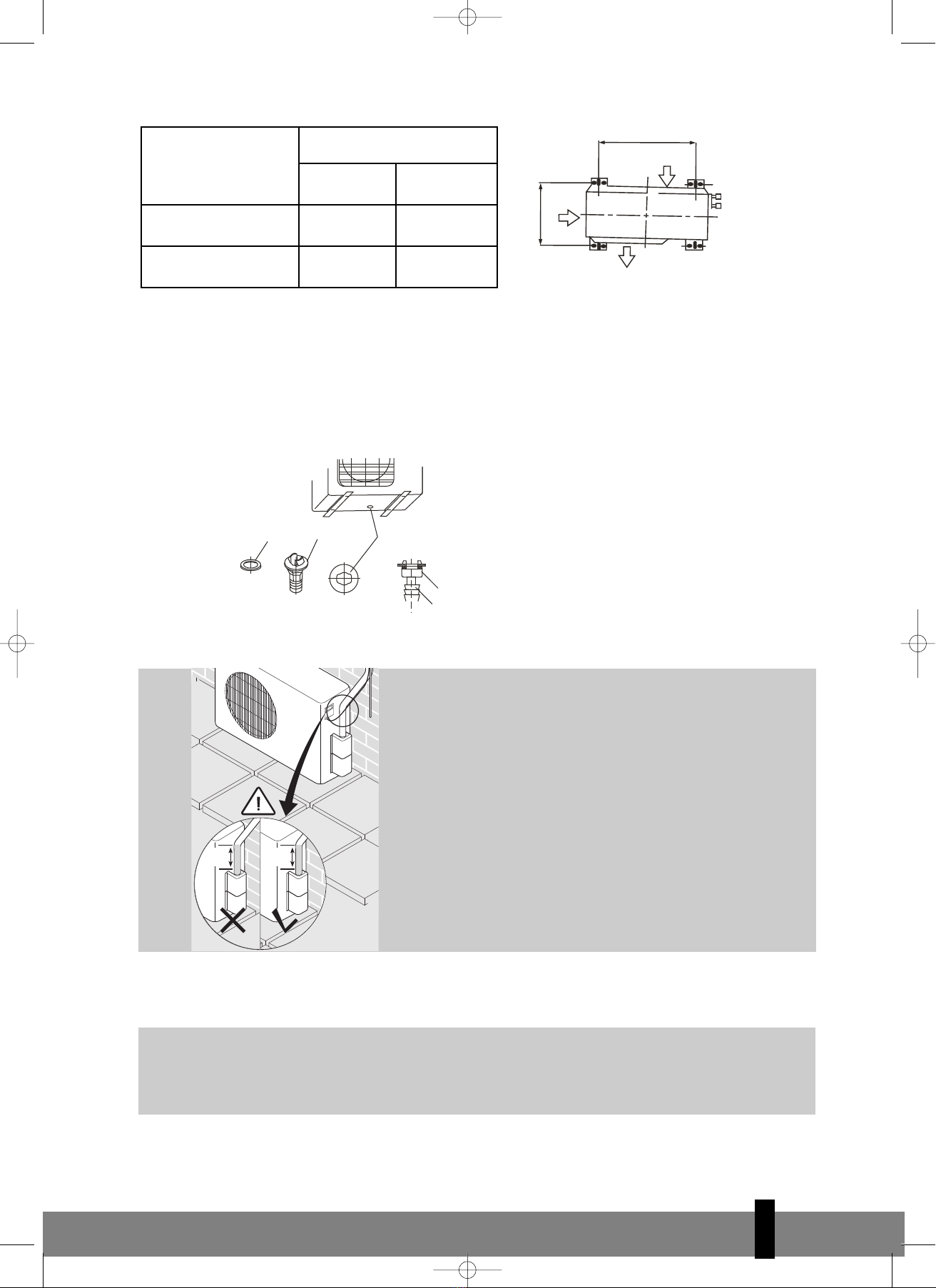

Installation des Verbindungsstücks für das Entleeren
(siehe Abb. 14)
Passen Sie die Dichtung in das Ablasskniestück ein und setzen Sie das Verbindungsstück für das Entleeren in
das Loch auf der Unterseite des Geräts für den Außenbereich ein und drehen Sie beides um 90°, um sie sicher
festzudrehen. Verbinden Sie das Verbindungsstück für das Entleeren mit dem Ablaufschlauch (nicht im Lie-
ferumfang enthalten). Damit kann Kondenswasser, das während des Heizmodus der Klimaanlage erzeugt
wird, abgelassen werden.
Fig. 14
Für SC 13xx Geräte
ANSCHLUSS DES KÜHLMITTELROHRS
G
ACHTUNG
Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen Bestimmungen,
Normen und Vorschriften entsprechen und sollten nur von qualifizierten und versierten
Fachmännern ausgeführt werden.
≥20
cm
<20
cm
≥20
cm
<20
cm
G
Die letzten 20 cm des Kältemittelrohrs, in der Nähe des
Anschlusses, dürfen nicht gebogen werden, sondern müssen
gerade bleiben. Durch Biegen kann Kältemittel austreten.
Dies fällt nicht unter die Garantie.
Fig. 15
Seal Drain joint Base pan hole of
outdoor unit
Seal
Drain pipe
A
B
Lufteinlass
Luftauslass
Luft-
einlass
Abmessungen Innen-
gerät in mm (BxHxT) A(mm) B(mm)
700x535x235 458 250
780x540x250 549 276
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 13

Für SC 13xx Geräte
Siehe ‘Quick Installation Guide’.
Fig. 16
Trennen der Steckerteile:
1. Schritt: Schalten Sie das Wechselstromgerät aus und ziehen Sie die Netzschnur aus der Wandsteckdose.
2. Schritt: Warten Sie fünf Minuten, bis der Leitungsdruck zwischen dem Kompressor des Innengeräts und
der Kondensatoreinheit des Außengeräts ausgeglichen ist.
3. Schritt: Ziehen Sie den Hebel des Steckteils nach oben und zum Steckteil hin, bis ganz nach hinten.
4. Schritt: Ziehen Sie den Auslöser am Aufnahmeteil zurück, um das Steckteil vom Aufnahmeteil zu lösen.
5. Schritt: Setzen Sie als Abdichtung und Staubschutz den Schutzdeckel und Stecker auf.
G
ACHTUNG
Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen Bestimmungen,
Normen und Vorschriften entsprechen und sollten nur von qualifizierten und versierten
Fachmännern ausgeführt werden.
G
VORSICHT
Tragen Sie zu Ihrer eigenen Sicherheit beim Anschließen der Schläuche immer eine Schutzbrille
und Schutzhandschuhe.
2
14
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 14

2
15

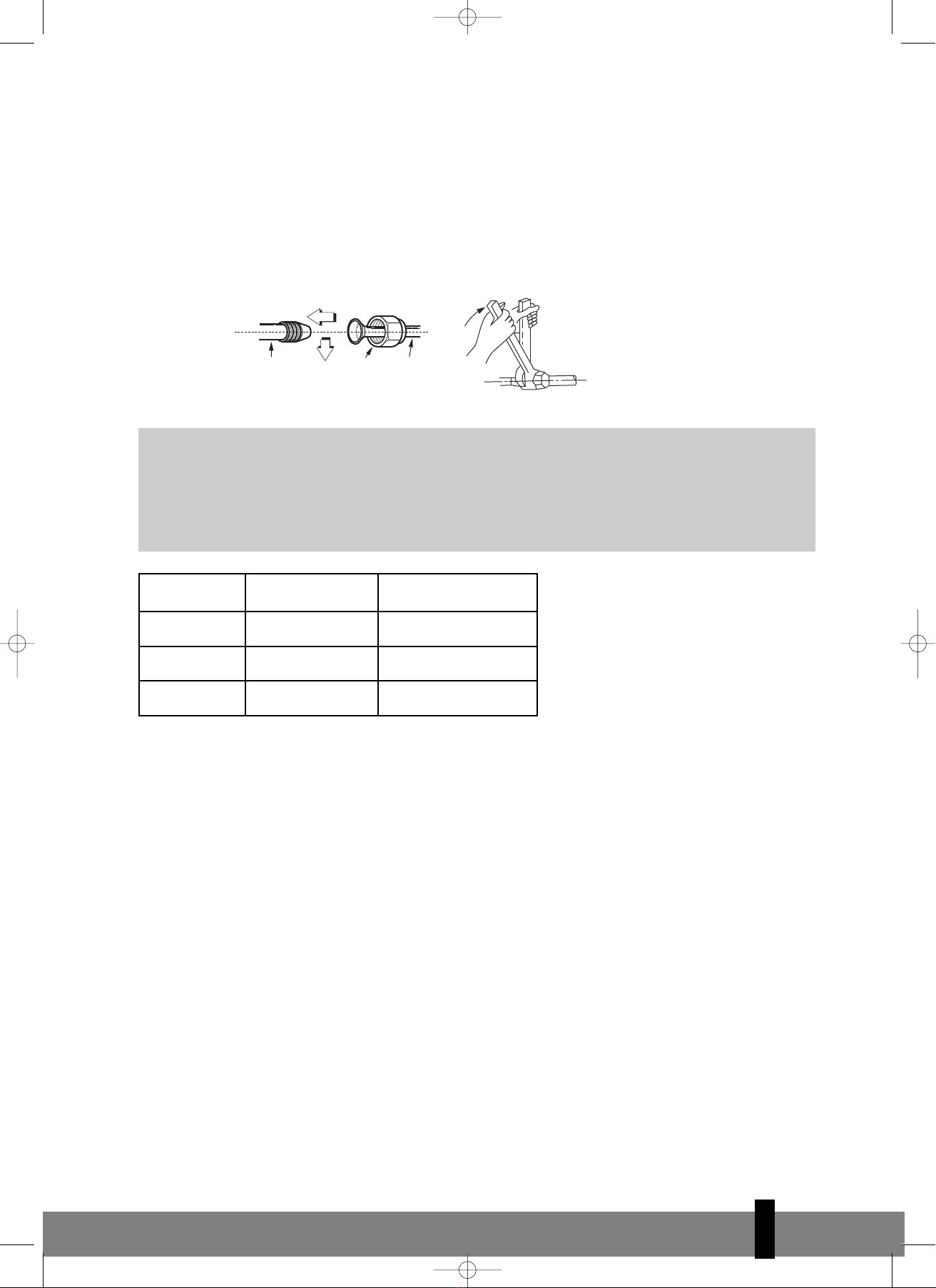

ANSCHLUSS DES KÜHLMITTELROHRS (für S 13xx Geräte)
•Richten Sie die Mitte der Rohre zueinander aus.
• Schrauben Sie die Überwurfmutter gut mit den Fingern an und drehen Sie diese dann mit einem
Schraubenschlüssel und einem Drehmomentschlüssel wie gezeigt fest (siehe Abb. 18 und Abb. 19).
• Wählen Sie das korrekte Anziehmoment aus (in Tabelle 1 aufgeführt), um zu verhindern, dass die
Rohre, die Verbindungsstücke und die Muttern beschädigt werden.
Fig. 19 Fig. 20
Tabelle 1: Anziehdrehmoment
ELEKTRISCHER ANSCHLUSS
1. Installieren Sie in unsicheren Situationen (elektrisch, mechanisch und/oder das Kühlmittel betreffend
usw.) die Klimaanlage nicht.
2. Die zugeführte Spannung sollte im Bereich von 95 bis ca. 105 % der Nennspannung in einer Tabelle mit
der Nennspannung liegen.
3. Im Stromkreis sollten ein Kriechstromschutz und ein Hauptschalter mit einer 1,5-fachen Leistung des
Maximalstroms des Geräts installiert sein.
4. Achten Sie darauf, dass die Klimaanlage gut geerdet ist.
5. Schließen Sie die elektrischen Leitungen gemäß dem Stromlaufplan an, der sich auf dem Schild des
Geräts für den Außenbereich befindet.
6. Die gesamte Verkabelung muss den örtlichen und landesweiten elektrischen Normen und Vorschriften
entsprechen und muss von qualifizierten, geschulten Fachleuten vorgenommen werden.
7. Ein individueller Abzweigstromkreis und eine einzelne Steckdose, die nur für diese Klimaanlage ver-
wendet wird, müssen vorhanden sein. Informationen zu empfohlenen Leitergrößen und Sicherungen
finden Sie in der folgenden Tabelle:
Äußerer
Durchmesser
Anziehdreh-
moment (Ncm)
Zusätzliches
Anziehdrehmoment (Ncm)
Ø6.35 1570
(160kgf.cm)
1960
(200kgf.cm)
Ø9.53 2940
(300kgf.cm)
3430
(350kgf.cm)
Ø12.7 4900
(500kgf.cm).
5390
(550kgf.cm)
G
ACHTUNG
• Ein zu hohes Drehmoment kann die Mutter abhängig von den Installationsbedingungen
beschädigen.
• Alle Arbeiten mit dem Kühlmittel und dem Kühlmittelrohr müssen den örtlichen
Bestimmungen, Normen und Vorschriften entsprechen und sollten nur von qualifizierten und
versierten Fachmännern ausgeführt werden.
Rohr des Geräts für
den Innenbereich
Überwurf-
mutter Rohr
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 15

Schließen Sie das Kabel ans Innengerät (nur für SC 13xx-Geräte)
1. Ein 4,5 Meter langes Kabel für die elektrische Befestigung zwischen Innen- und Außengerät ist im
Lieferumfang enthalten und befindet sich in der Verpackung der Kühlleitungen.
2. Das elektrische Kabel ist mit einer elektrischen Schnellkupplung ausgestattet (Siehe Abbildung 21).
3. Das Außengerät ist ebenfalls mit einer elektrischen Schnellkupplung ausgestattet (Siehe Abbildung 22)
4. Verbinden Sie die elektrischen Schnellkupplungen.
Befestigen Sie die grün/gelbe Erdleitung separat am mit markierten Kupplungspunkt.
Fig. 21 Fig. 22
Anschließen des Kabels an das Außengerät (für S 13xx Geräte)
1. Die Kabel für die Verbindung mit dem Innen- bzw. Außengerät sollten vom Typ H07RN-F sein.
2. Entfernen Sie die Abdeckung und die Schraube und nehmen Sie die Abdeckung ab. (Abb. 23)
3. Schließen Sie die Kabel gemäß ihrer Markierungen an den Anschlüssen an. (Abb. 24)
4. Umwickeln Sie die Kabel, die nicht mit den Anschlüssen verbunden sind, mit Isolierband, damit sie keine
elektrischen Bauteile berühren können.
5. Befestigen Sie die Klemme des Netzkabels.
G
HINWEIS!
Die Anschlussspannung sollte mit der Nennspannung der Klimaanlage übereinstimmen.
Modell Stromversorgung Eingangsnennspannung
(Schalter/Sicherung) Abmessung Netzkabel
≥2,4 kW 230V~50Hz 16A 2,5 mm2
2
16
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 16

2
17
Fig. 23
Fig. 24

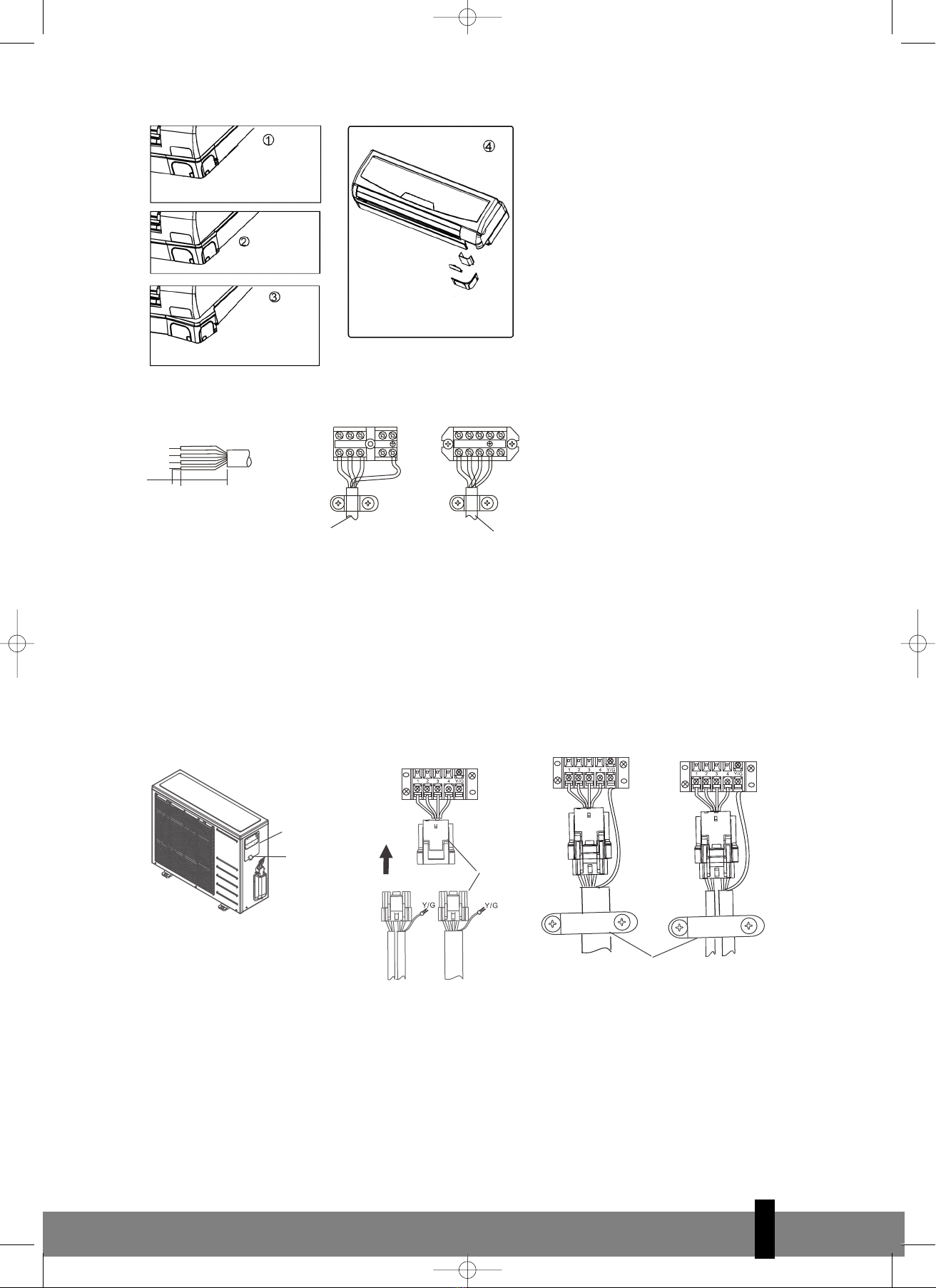

Anschließen des Kabels an das Außengerät (für S 13xx Geräte)
1. Die Anschlusskabel von Innen- und Außengerät sind an die Anschlussklemmen der Anschlussplatte
angeschlossen, mit Ausnahme des Massekabels (gelb/grün), nur die weißen Steckverbinder liegen frei.
2. Entfernen Sie den Deckel des Steuergeräts vom Außengerät, indem Sie die Schraube lockern.
3. (Abb. 21 und 22) Halten Sie die 2 Steckverbinder (A und B) des Innengeräts fest und stecken Sie den
dazugehörigen Steckverbinder des Außengeräts hinein, bis er hörbar einrastet. (A > A* ‘click’, B > B*
‘click’) SichernSie das Kabel auf der Anschlussplatte mit der Kabelschelle.
4. Schließen Sie das Massekabel jeweils an die Anschlussklemme auf der Anschlussplatte an.
5. Jetzt ist der elektrische Anschluss fertig.
Fig. 25
Außengerät
Deckel der
Steuerung
Schraube
Außengerät
Steckverbinder
zum Innengerät
oder
‘click’
A
A*
Sichern Sie das Kabel mit
einer Kabelschelle
10mm40mm
L N S L N S
Anschlussblock des Geräts für den Innenbereich
Kabel-
klemme
zum Gerät für den Außenbereich zum Gerät für den
Außenbereich
<3,0 kW ≥3,0 kW
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 17

Schließen Sie das Kabel am Gerät für den Außenbereich an
(siehe Abb. 26)
1. Entfernen Sie die elektrischen Bauteile vom Gerät für den Außenbereich.
2. Schließen Sie die Verbindungskabel an die Anschlüsse auf dem Anschlussblock der Geräte für den
Innen- und Außenbereich an, die über die entsprechenden Nummern verfügen.
3. Bilden Sie eine Schlaufe der Verbindungskabel der Geräte für den Innen- und Außenbereich wie in der
Zeichnung gezeigt, um das Eindringen von Wasser zu verhindern.
4. Isolieren Sie nicht verwendete Leitungen (Leiter) mit PVC-Isolierband. Vergewissern Sie sich, dass sie
keine elektrischen oder metallischen Bauteile berühren.
Fig. 26
LUFTSPÜLUNG (für S 13xx Geräte)
Luft und Feuchtigkeit, die z. B. nach der Installation im Kühlsystem verbleiben, können zu unerwünschten
Effekten oder Beschädigungen führen, wie nachfolgend beschrieben:
• Der Druck im System steigt.
• Die Betriebsspannung steigt.
• Kühl- oder Wärmeleistung fällt ab.
•Feuchtigkeit im Kühlmittelkreislauf kann gefrieren und die Kapillarleitungen verstopfen. Wasser kann
zu Korrosion von Bauteilen im Kühlsystem führen.
• Beschädigungen des Verdichters.
Kabelverbinder des Außengerätes
oder
Sichern Sie das Kabel mit einer Kabelschelle
40mm
10mm
Abdeckung
Schraube
VORSICHT
Bereiten Sie die Verdrahtung wie folgt vor, wenn obige Bedingungen erfüllt sind:
•Für die Klimaanlage muss immer ein separater Stromkreis verwendet werden. Befolgen Sie das
Verdrahtungsschema auf der Innenseite der Regelungsabdeckung.
•Die Schrauben, welche die Verdrahtung im Elektrokasten halten, können sich aufgrund von
Vibrationen lösen, die durch den Transport verursacht werden. Überprüfen Sie diese und
vergewissern Sie sich, dass sie alle fest angezogen sind. (Falls sie lose sind, können die
Leitungen durchbrennen.)
•Überprüfen Sie die technischen Daten der Stromquelle.
•Überprüfen Sie, ob die zugeführte elektrische Leistung ausreichend ist.
•Achten Sie darauf, dass die Startspannung bei mindestens 90 % der auf dem Namensschild
angegebenen Nennspannung beibehalten wird.
•Überprüfen Sie, ob die Kabelstärke den Angaben zur Stromquelle entspricht.
•Installieren Sie immer einen Fehlerstromschutzschalter.
•Folgende Situationen können durch einen Spannungsabfall ausgelöst werden: Vibrationen
eines Magnetschalters, die den Unterbrecherkontakt beschädigen, die Sicherung auslösen, die
normale Funktion der Überlastung stören.
•Möglichkeiten zum Trennen von einer Stromquelle sollten fest verdrahtet sein und sollten eine
durch einen Luftspalt hergestellte Kontakttrennung mit mindestens 3 mm Abstand bei jedem
aktiven (Phasen-) Leiter haben.
2
18
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 18

2
19
Daher muss die Rohrverbindung zwischen dem Gerät für den Innen- und Außenbereich immer getestet und
mithilfe einer Vakuumpumpe entleert werden, um nicht kondensierbare Gase und Feuchtigkeit aus dem
System zu entfernen.
Rohrlänge und Kühlmittelmenge (für S 13xx Geräte)
• Entleeren Sie das System mithilfe einer Vakuumpumpe, wenn Sie das Gerät an einen anderen Ort trans-
portieren.
• Achten Sie darauf, dass das hinzugegebene Kühlmittel flüssig ist.
• Verwenden Sie nur auf der Beschriftung angegebenes Kühlmittel.
PRÜFUNG DER ELEKTRISCHEN SICHERHEIT UND GASLECKPRÜFUNG
Es empfiehlt sich, die folgenden Sicherheitskontrollen durchzuführen.
Prüfung der elektrischen Sicherheit
Führen Sie die Prüfung der elektrischen Sicherheit durch, nachdem die Installation abgeschlossen ist.
1. Isolationswiderstand
Der Isolationswiderstand muss mehr als 2 MΩbetragen.
2. Erdung
Nach den Erdungsarbeiten messen Sie den Erdungswiderstand durch Sichtprüfung und durch ein
Erdungswiderstand-Testgerät. Vergewissern Sie sich, dass der Erdungswiderstand weniger als 4 Ω
beträgt.
3. Prüfung der elektrischen Streuung (während des Testbetriebs)
Verwenden Sie eine Elektronensonde und ein Vielfachmessgerät während des Testbetriebs nach der
Installation, um die elektrische Streuung zu überprüfen. Schalten Sie das Gerät sofort aus, wenn eine
Streuung auftritt. Überprüfen Sie das Gerät und finden Sie eine Lösung, bis das Gerät wieder korrekt
funktioniert.
Gasleckprüfung
1. Methode mit Seifenwasser
Tragen Sie Seifenwasser oder einen flüssigen Neutralreiniger auf die Verbindungen der Geräte für den
Innen- und Außenbereich mit einer weichen Bürste auf und überprüfen Sie, ob an den Rohrverbindun-
gen Lecks vorhanden sind. Wenn Blasen austreten, haben die Rohre ein Leck.
2. Spezieller Lecksucher
Verwenden Sie zum Aufspüren von Lecks einen Lecksucher.
Länge des
Verbindungsrohrs Methode der Entleerung Zusatzmenge über Nennmenge auf der Beschriftung oder aufzufüllendes Kühlmittel
Weniger als 5 m Vakuumpumpe
verwenden ------------------------
5~10m Vakuumpumpe
verwenden.
Rohrdurchmesser auf der Seite mit Flüssigkeit
ø6,35 (Rohrlänge-5) x 30g
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 19

TESTBETRIEB
Führen Sie nach dem Ende der elektrischen Sicherheitskontrolle einen Testdurchlauf durch.
Die Dauer des Testbetriebs sollte länger als 30 Minuten sein.
1. Öffnen Sie die Abdeckung und heben Sie diese auf einen Winkel an, bis sie fest bleibt. Heben Sie die
Abdeckung nicht weiter an, wenn sie bei einem hörbaren Klicken stoppt.
2. Drücken Sie die manuelle Regeltaste zweimal, bis die Betriebsanzeige leuchtet. Das Gerät wird im
erzwungenen Kühlmodus betrieben.
3. Überprüfen Sie, ob während des Testbetriebs alle Funktionen korrekt sind. Überprüfen Sie insbesonde-
re, ob der Ablauf im Gerät für den Innenbereich gut funktioniert.
4. Drücken Sie die manuelle Taste erneut, nachdem der Testbetrieb abgeschlossen ist. Die Betriebsanzeige
erlischt, das Gerät stoppt und kann nun verwendet werden.
Fig. 27
AUTO/
COOL
Manuelle
Regeltaste
2
20
instal_S(C)13xx.qxd 06-05-2010 11:41 Pagina 20
