Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un convecteur à pétrole. Vous venez d'acquérir un
produit de qualité, qui vous donnera entière satisfaction durant de très
nombreuses années. A condition, bien sûr, de respecter les consignes
d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel
afin d'assurer à votre convecteur une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception
(hors consommables) pendant une durée de 2 ans à compter de leur date
d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre convecteur
à pétrole.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.
3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE.             3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE.             
3
2

L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour
utiliser votre convecteur à pétrole. Le MANUEL
D'UTILISATION (page 5 et suivantes) reprend chaque
étape en détail.
ÉLÉMENTS
IMPORTANTS
Bouton d’extinction
Mécanisme
d’allumage
Brûleur
Poignée du brûleur
Jauge de
combustible du
réservoir amovible
Grille
Couvercle du
réservoir amovible
Réservoir amovible
Allumeur
Logement de piles










Retirez les différents emballages
(voir le chapitre A, fig. A).
Remplissez le réservoir amovible et attendez 30 minutes
avant d’allumer le convecteur à pétrole (voir le chapitre B, fig. H).
Placez les piles dans leur logement (voir le chapitre A, fig. F).
Vérifiez le positionnement du brûleur celui-ci doit être
vertical (voir le chapitre A, fig. E).
Allumez le convecteur à pétrole, en appuyant vers le bas le
mécanisme d’allumage (voir le chapitre C, fig. J).
Après allumage du convecteur, il vous faut attendre 10 à 15
minutes avant de pouvoir contrôler si le convecteur fonctionne
bien (voir le chapitre D).
Eteignez le convecteur à pétrole (voir le chapitre E).
1
2
3
4
5
6
7
3
3
•Le remplissage du réservoir doit se faire
(sécurité contre l’incendie):
-soit appareil à l’arrêt,
-soit dans un autre local que celui où est
installé le chauffage,
-dans tous les cas, l’utilisateur doit vérifier la
bonne fermeture de son réservoir rechargé
en dehors de toute source de chaleur ou de
feux nus.
•Votre convecteur dégagera une odeur de
'neuf' en chauffant pour la première fois.
•Conservez votre combustible dans un endroit
frais, à l'abri de la lumière après avoir fermé le
ou les bidons avec le bouchon d'origine.
•Le combustible vieillit. Utilisez à chaque début
de saison de chauffage du nouveau
combustible.
•Si vous chauffez au Zibro Plus vous êtes assurés
d'avoir un combustible de bonne qualité et
conforme à l'arrêté du 8/1/1998 relatif aux
caractéristiques du combustible liquide pour
appareils mobiles de chauffage.
•Si vous changez de marque et/ou de type de
pétrole, vous devez d'abord vous assurer que le
convecteur à pétrole consomme entièrement le
combustible présent.
                      

Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
le convecteur dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport. Il
faut donc bien le
conserver!
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE
AÉREZ TOUJOURS SUFFISAMMENT
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal
afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le
volume de la pièce est plus petit que celui préconisé, vous devez toujours
entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce
où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air
efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre
convecteur dans les pièces insuffisamment aérées ou situées au-dessous du niveau
du sol et/ou au-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes,
les bateaux et les cabines de véhicules. Toute modification du système de sécurité
est interdite, car dans ce cas, nous ne pourrons plus garantir le bon
fonctionnement du contrôleur d'atmosphère. En cas de doute, consultez votre
revendeur.
LE COMBUSTIBLE APPROPRIÉ
Votre convecteur a été conçu pour fonctionner avec du pétrole pur, de haute
qualité et dénué d'eau, comme Zibro Plus Extra et Zibro Plus Kristal. Seuls ces
combustibles vous assureront une combustion propre et optimale. Un combustible
de moins bonne qualité peut se traduire par:
un dépôt de carbone excessif sur la mèche
une combustion imparfaite
une réduction de la durée de vie du convecteur
un dégagement de fumée et/ou de mauvaise odeur
un dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre
convecteur.
Consultez toujours votre revendeur le plus proche sur le combustible approprié
pour votre convecteur à pétrole.
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre convecteur.
3
4
A

MANUEL
AINSTALLATION DU CONVECTEUR
Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu.
En plus du convecteur, vous devez disposer:
d'un bouchon de transport
d'une pompe à combustible
du présent manuel d'utilisation

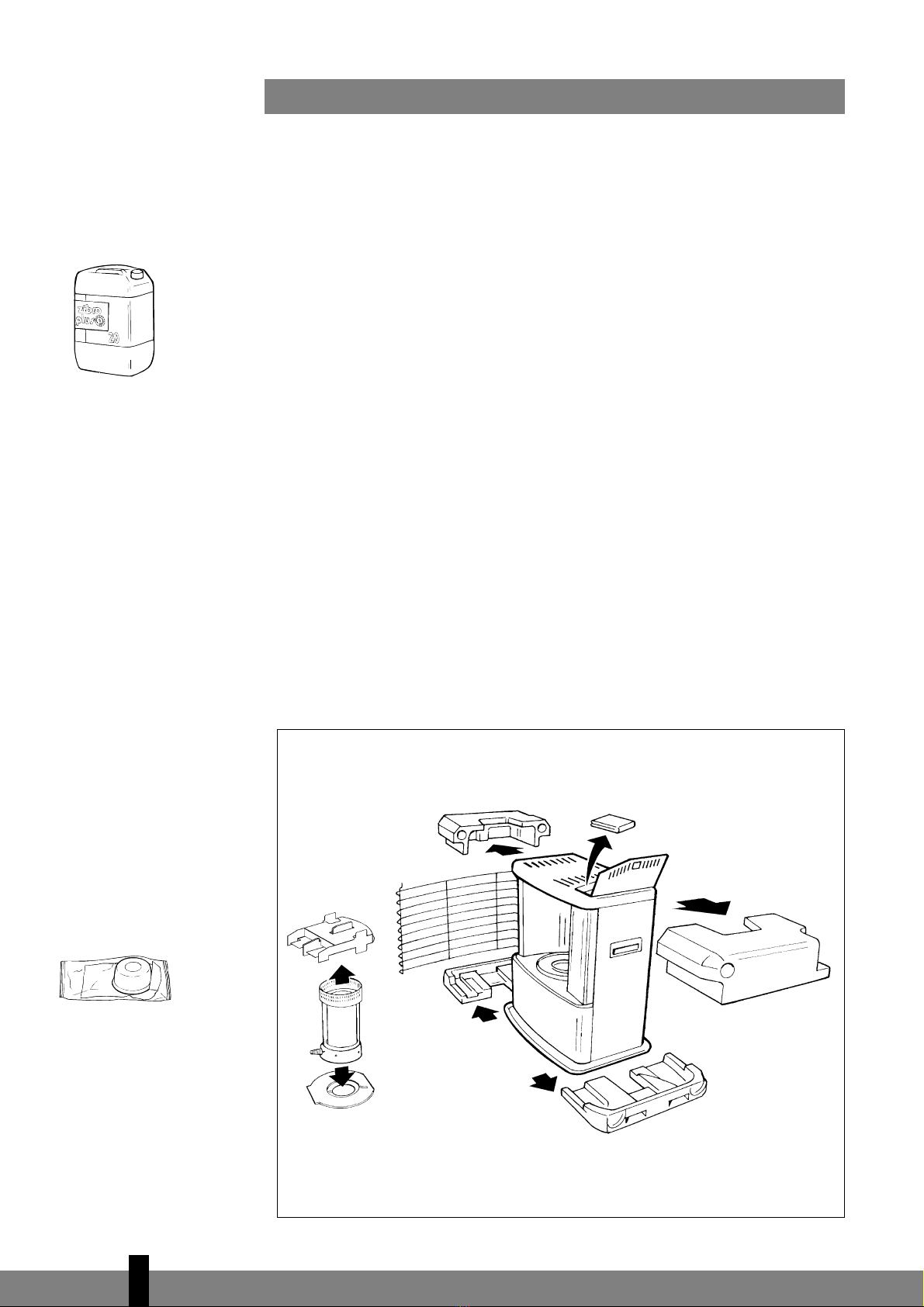

Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de
transport.

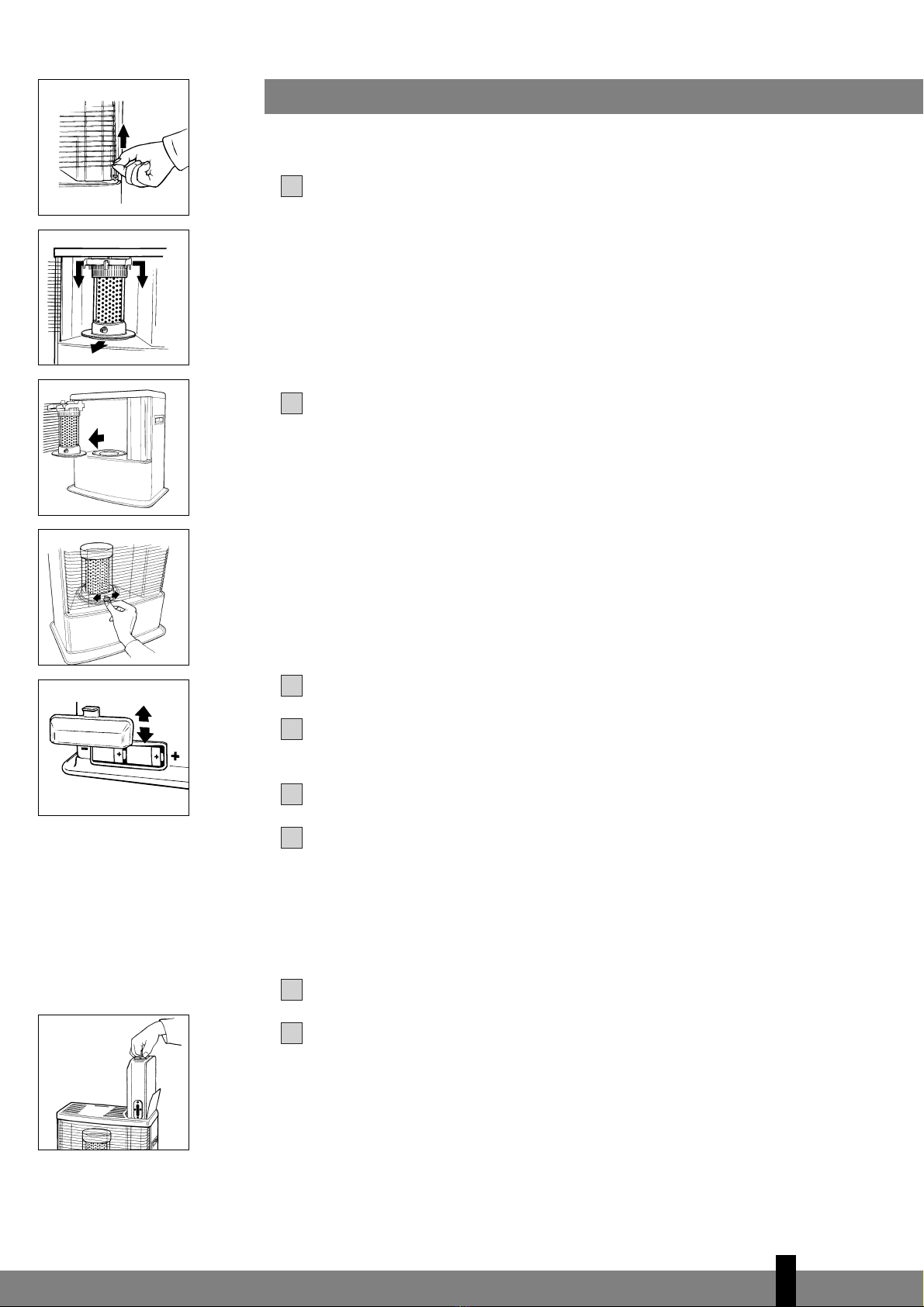

Retirez les calages de protection :
Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
Retirez la cale de maintien en polystyrène au dessus du brûleur en la
poussant vers le bas et dégagez-la du convecteur (fig. C).
Retirez le brûleur du convecteur et dégagez-en le matériel d'emballage
présent sous le brûleur (fig. D).
Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à
l'aide de la poignée , vous pouvez le déplacer sans effort légèrement à
gauche et à droite (fig. E). Fermez la grille.
Ouvrez le couvercle du réservoir amovible et retirez la cale de carton.
Remplissez le réservoir amovible en suivant les instructions du chapitre B.
Placez les piles dans leur logement , situé à l'arrière du convecteur à pétrole
(fig. F). Faites attention aux pôles + et -.
La surface du sol doit être plane.
Votre convecteur est maintenant prêt à l'emploi.
BREMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous
renverseriez du combustible). Procédez comme suit:
Assurez-vous que le convecteur est éteint.
Soulevez le couvercle , dégagez le réservoir amovible et retirez-le du
convecteur (fig. G). Attention! quelques gouttes de combustible peuvent
encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir.
Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.Veillez à
ce que ce dernier soit plus haut que le réservoir amovible (fig. H). Introduisez
le tuyau flexible dans l'orifice du réservoir amovible.
3
2
1
6
5
4
3
2
1
3
5
F
     
B
C
D
E
G
H

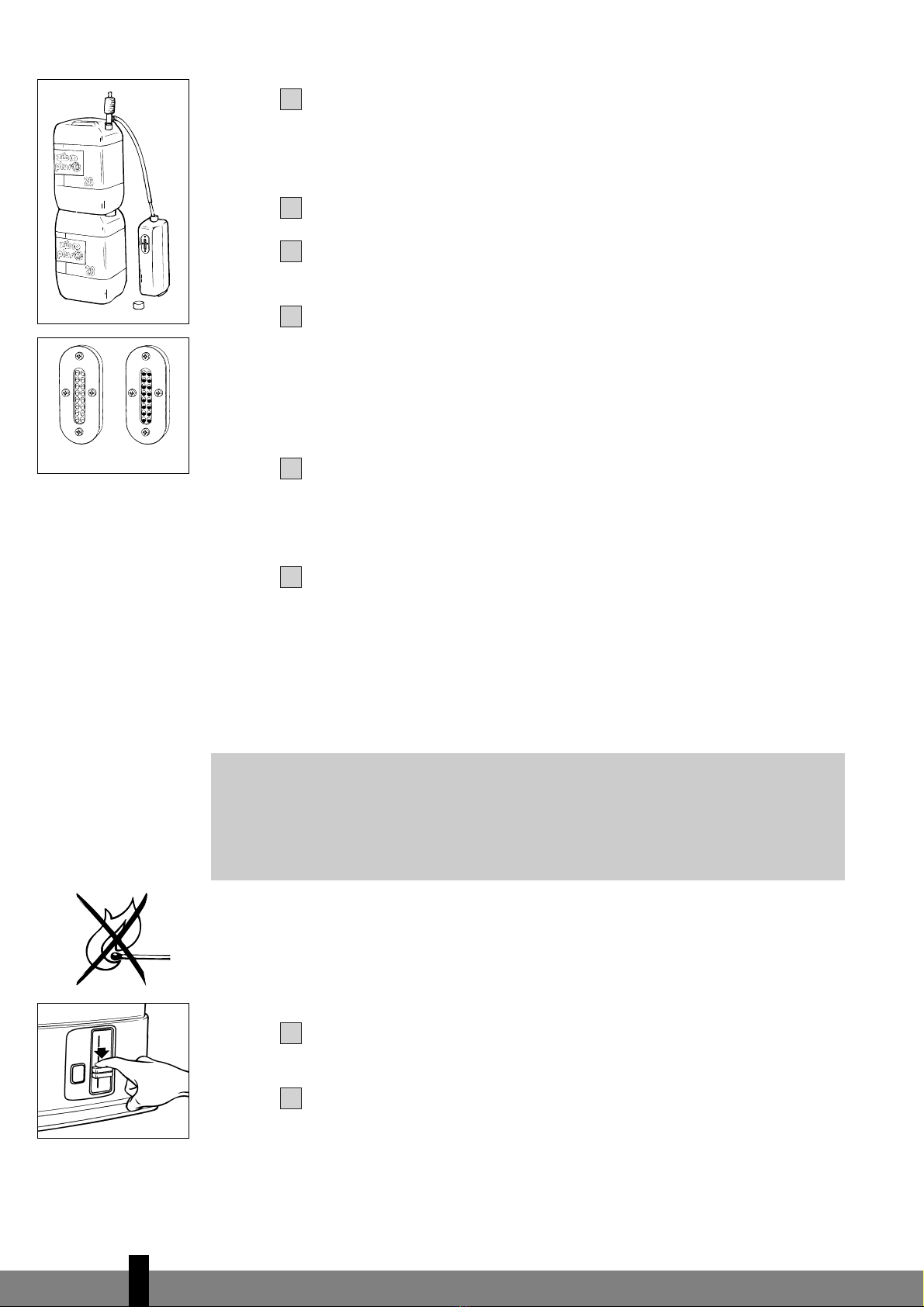

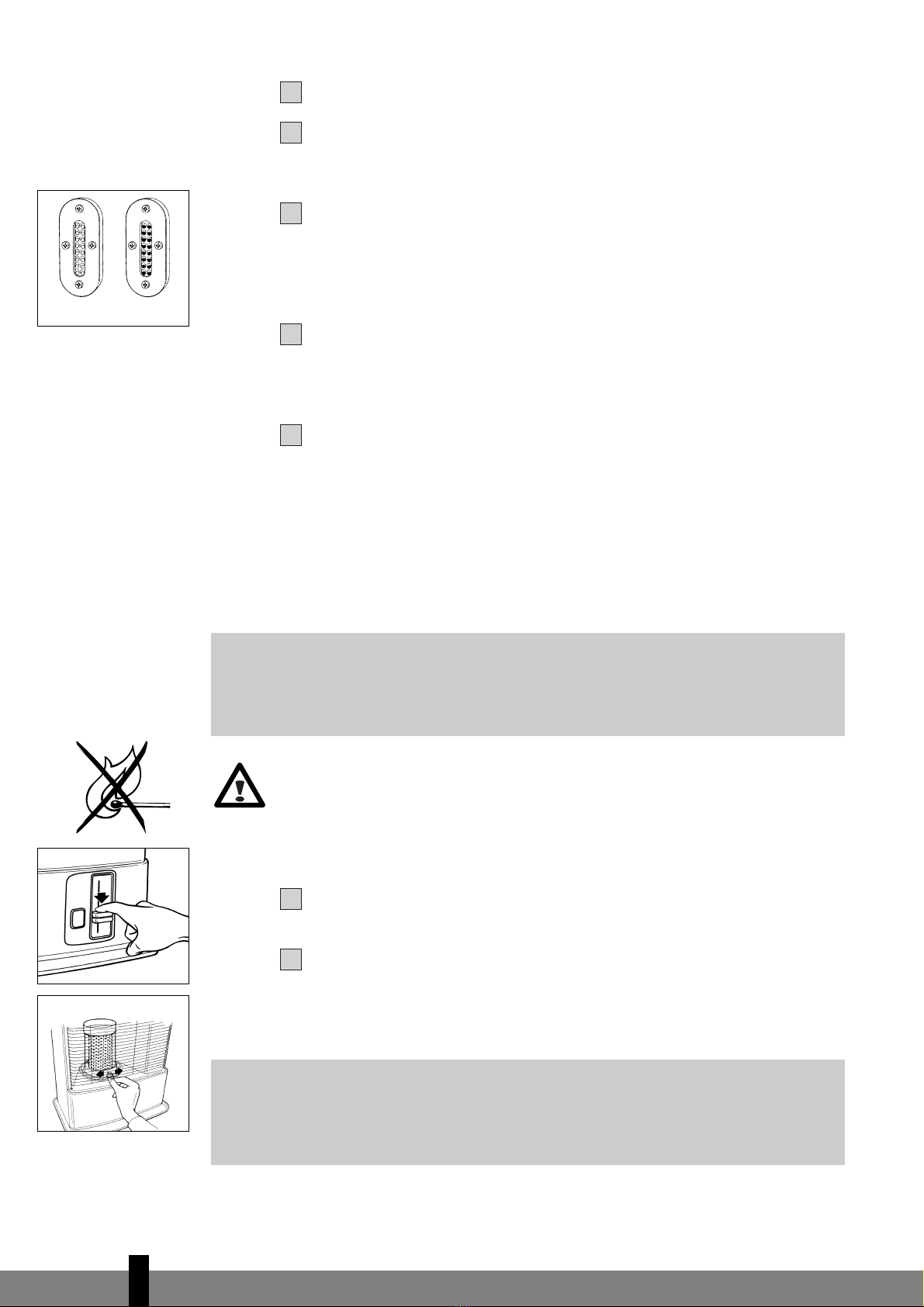

Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à
couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus
besoin de presser la pompe.
Lors du remplissage, observez attentivement la jauge du niveau de
combustible (fig. I). Si celle-ci est pleine, désamorcez la pompe en
desserrant le bouton situé sur la pompe (en le tournant à gauche).
Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid
(en chauffant, le combustible se dilate).
Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir. Essuyez le combustible éventuellement
renversé.
Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir
amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez
à fermer votre bidon pour éviter des dépôts d'eau.
CALLUMAGE DU CONVECTEUR
Au début, un convecteur à pétrole neuf dégage une certaine odeur. Assurez donc
une aération supplémentaire ou bien allumez votre convecteur la première fois à
l'extérieur de l'espace habitable.
Si vous utilisez le convecteur pour la première fois, vous devez, après avoir
placé le réservoir amovible plein, attendre 30 minutes environ avant d'allumer.
Cela permet à la mèche de s'imbiber de combustible. Procédez de la même
manière lors d'un changement de mèche.
Allumez toujours le convecteur en vous servant de son allumage électrique.
N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:
Poussez sans forcer le mécanisme d’allumage vers le bas jusqu’à l’allumage
(fig. J). En procédant ainsi, vous mettez le dispositif de sécurité en marche.
Dès que vous apercevez une flamme au dessous du brûleur , vous pouvez
relâcher le mécanisme d’allumage. La coulisse supérieure reprendra sa
position initiale.
Après allumage du convecteur, vérifiez toujours que le brûleur est bien
vertical en le bougeant légèrement à l'aide de la poignée vers la gauche et
vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal
positionné, il se formera de la fumée et de la suie.
2
1
8
7
6
5
4
3
6
J
I
E
vide plein
☞☞

DFONCTIONNEMENT DU CONVECTEUR
Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de
pouvoir contrôler si le convecteur fonctionne bien. Attendez que la flamme soit
visible dans le cylindre en verre. Une flamme trop haute peut provoquer la
formation de fumée et de suie alors qu'une flamme trop basse entraîne la
formation d'odeur et d'usure de la mèche. Les hauteurs maximales et minimales
autorisées pour votre flamme sont indiquées figure M.
Les causes possibles d’une combustion faible:
trop peu de combustible (remplissez le réservoir)
combustible de mauvaise qualité (consultez votre revendeur)
trop peu d’aération (entrebâillez une fenêtre ou une porte)
usure de la mêche (consulter votre revendeur, ou changer
la mêche, voir le chapitre L)
EEXTINCTION DU CONVECTEUR
Appuyez sur le bouton d’extinction . La flamme s’eteindra après quelques
instants.
FPANNES: CAUSES ET REMÈDES
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous,
vous devez contacter votre revendeur.
L’ALLUMAGE NE MARCHE PAS.
Les piles ne sont pas bien placées dans leur logement.
Vérifiez (fig. F).
Les piles ne sont pas assez puissantes pour l'allumage.
Changez-les (fig. F).
Le convecteur a entièrement consommé son combustible ou bien la mèche a
été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes
avant d'allumer.
Vous avez poussé le mécanisme d’allumage  trop fort vers le bas.
Poussez moins fort (chapitre C).
L’allumeur est défectueux.
Consultez votre revendeur.
FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
Le brûleur n’est pas correctement placé.
Mettez-la bien droit à l’aide de la poignée jusqu’à ce que vous puissiez la
bouger facilement légèrement à gauche et à droite.
La hauteur de flamme n’est pas correcte.
Voir les instructions du chapitre D et consulter votre revendeur.
Vous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
Vous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
De la poussière s’est accumulée en dessous du convecteur.
Consultez votre revendeur.
3
7
F
L’allumeur
est défectueux.

LE CONVECTEUR S’ÉTEINT LENTEMENT.
Le réservoir amovible est vide.
Voir le chapitre B.
Il y a de l’eau dans le réservoir inférieur.
Consultez votre revendeur.
Le haut de la mèche s’est durci.
Le convecteur doit consommer tout son combustible (chapitre G). Utilisez le
propre combustible.
Vous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
LE CONVECTEUR BRULE TOUJOURS FAIBLEMENT.
La mèche est trop basse.
Consulter votre revendeur.
Le convecteur a consommé pratiquement tout le combustible avant d’être de
nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant
d’allumer.
Vous utilisez un combustible usagé ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
La pièce est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelque temps, puis
laissez-la entrebâillée.
LE CONVECTEUR BRULE TROP FORT.
Vous utilisez un combustible inadapté, trop volatil.
Voir LE COMBUSTIBLE APPROPRIÉ.
La mèche est trop élevée.
Consulter votre revendeur.
GÀ PROPOS DE L’ENTRETIEN
Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les
taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se
former. Normalement, deux éléments sont sujets à l’usure:
1. LA MÈCHE
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre le
convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de
lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En
consommant totalement son combustible, le convecteur dégage une odeur. Il vous
est donc conseillé de le faire à l'extérieur de l'espace habitable.
2. L’ALLUMEUR
La durée de vie de l’allumeur sera prolongée si vous l’utilisez correctement.
Changez les piles à temps et poussez le mécanisme d’allumage vers le bas sans
forcer. Si le filament est rompu, l’allumeur doit être remplacé.
3
8

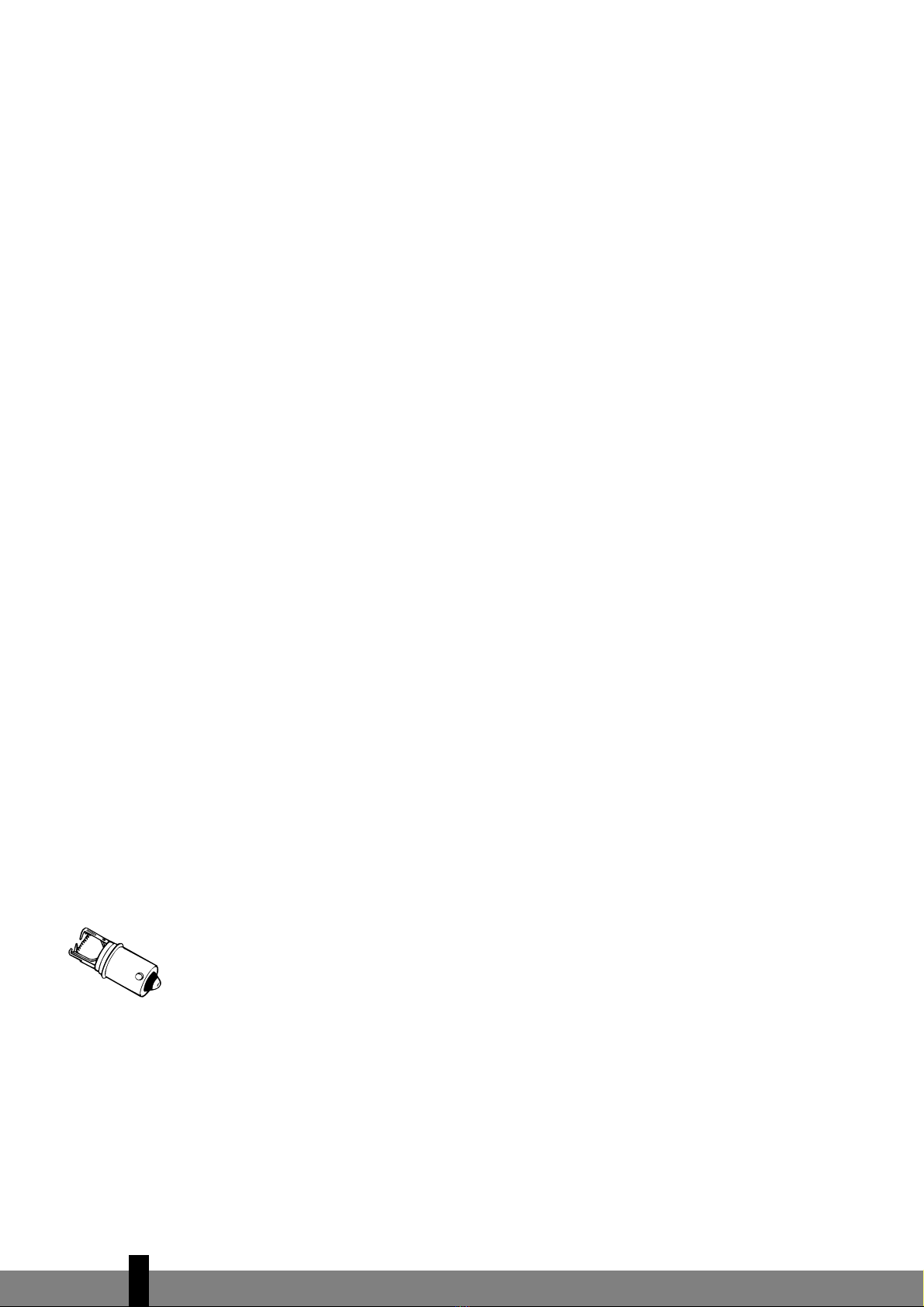

L’allumeur.
