Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un appareil mobile de chauffage à combustible
liquide Zibro. Vous venez d’acquérir un produit de qualité, qui vous donnera
entière satisfaction durant de très nombreuses années. A condition, bien sûr,
de respecter les consignes d’utilisation. C’est pourquoi nous vous invitons vive-
ment à consulter ce manuel afin d’assurer à votre appareil mobile de chauffage
à combustible liquide Zibro une durée de vie optimale.
Les produits Zibro sont garantis contre tout vice de fabrication ou de concep-
tion (hors consommables) pendant une durée de 4 ans à compter de leur date
d’achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1 LISEZ PRÉALABLEMENT LE MANUELD’UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR ZIBRO.
3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. e e e e e e e e e e e e e 3 POUR LIRE, DÉPLIEZ LA DERNIÈRE PAGE. e e e e e e e e e e e e e
3
p02_13_fr_R617E.indd 2 10-07-13 14:10

L’UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre
pour utiliser votre appareil mobile de chauffage
à combustible liquide. Le MANUEL D’UTILISATION
(page 5 et suivantes) reprend chaque étape en détail.
ÉLÉMENTS
IMPORTANTS
Bouton d’extinction
Bouton central
Logement des piles
Brûleur
Poignée du brûleur
Indicateur du
combustible
Grille
Couverclederéservoir
amovible
Réservoir amovible
Jaugedecombustible
duréservoiramovible
Verrouillage
L’allumeur à piezzo
Systeme de controle
de qualité d’air
Afficheur numérique
(E-Guard)
A
B
C
4
E
F
G
H
I
J
K
L
M
N
Retirez les différents emballages
(voir le chapitre A, fig. A).
Remplissez le réservoir amovible Iet attendez 30 minutes
avant d’allumer l’appareil mobile de chauffage à combustible
liquide (voir le chapitre B, fig. I).
Placez les piles dans leur logement 3(voir le chapitre A, fig. F).
Vérifiez le positionnement du brûleur Dcelui-ci doit être
vertical (voir le chapitre A, fig. E).
Allumez l’appareil en tournant à fond le bouton
central B à droite puis en appuyant doucement sur le
mécanisme d’allumage (voir chapitre C, fig. K et L)
Après allumage de l’appareil, il vous faut attendre
10 à 15 minutes avant de pouvoir contrôler si l’appareil
fonctionne bien (voir le chapitre D).
Eteignez l’appareil mobile de chauffage à combustible liquide
(voir le chapitre E).
1
2
3
4
5
6
7
3
3
R 45 C
Le remplissage du réservoir doit se faire
(sécurité contre l’incendie):
- soit appareil à l’arrêt,
- soit dans un autre local que celui où est
installé le chauffage,
• Danstouslescas,l’utilisateurdoitvérifier
lbonne fermeture de son réservoir rechargé en
dehors de toute source de chaleur ou de feux
nus (voir le chapitre B).
• Votreappareildégagerauneodeurde‘neuf’
en chauffant pour la première fois.
• Conservezvotrecombustibledansunendroit
frais, à l’abri de la lumière après avoir fermé le
ou les bidons avec le bouchon d’origine.
• Le combustiblevieillit.Utilisez à chaque
début de saison de chauffage du nouveau
combustible.
• SivouschauffezauauxZibroPremiumQuality
Fuels vous êtes assurés d’avoir un combustible
de bonne qualité.
• Si vouschangezdemarqueet/oudetype
de combustible, vous devez d’abord vous
assurer que l’appareil mobile de chauffage à
combustible liquide consomme entièrement le
combustible présent.
e e e e e e e e e e e e e e e e e e e e e e e
p02_13_fr_R617E.indd 3 10-07-13 14:10

Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
l’appareil dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport.
Il faut donc bien le
conserver!
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:
AÉREZ TOUJOURS SUFFISAMMENT
Cet appareil est équipé d’un système de contrôle de la qualité de l’air M. Lorsque la
pièce n’est pas suffisamment aérée ou que l’appareil est utilisé dans une pièce qui
est trop petite, l’appareil se coupera automatiquement. Pour votre confort et votre
sécurité, assurez-vous que la pièce où se trouve l’appareil, est suffisamment aérée.
Remarque: Afin d’éviter toute coupure intempestive, nous conseillons d’entrouvrir
une porte ou une fenêtre lorsque l’appareil est en service.
Quelquesoitlemodèle,vousdeveztoujoursprévoirunepiècedevolume
minimal afin d’utiliser l’appareil en toute sécurité, sans aération supplémentaire.
Silevolumedelapièceestpluspetitqueceluipréconisé,vousdeveztoujours
entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce
où l’appareil est utilisé soit munie d’une entrée d’air suffisante et d’une sortie
d’air efficace (section minimale de 50 cm2 pour chaque orifice). N’utilisez pas votre
appareil dans les pièces insuffisamment aérées ou situées au-dessous du niveau du
solet/ouau-dessusdeniveauplushautque1500mètres,nidanslescaravanes,les
bateaux et les cabines de véhicules. Toute modification du système de sécurité est
interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du
contrôleur d’atmosphère. En cas de doute, consultez votre revendeur.
DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)
Ceci permet de diminuer la température du plateau supérieure.
Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque
réduit.
Attention: le plateau supérieur et la grille devant restent chaud.
Eviter tout contact avec la grille.
Particulièrement pour France: Votre appareil de chauffage a été conçu pour fonc
ionner uniquement avec un combustible pour chauffage mobile à combustible
liquide(conformeauxarrêtésdu18/7/2002etdu25/06/2010).L’usagedetout
autre combustible est interdit. Réclamez-les chez votre revendeur ou consultez
notre site internet pour l’adresse de nos points de ventes. Le chauffage mobile
à combustible liquide est un appareil de chauffage d’appoint à functionnement
intermittent.
Note spéciale pour le Royaume-Uni: N’utilisez que du pétrole de classe C1 ou
équivalent,enconformitéaveclanorme‘BS2869-Part2’.
Pour une utilisation convenable, l’utilisateur doit respecter les prescriptions
suivantes:
INTERDICTION
- d’utiliser le chauffage mobile à combustible liquide dans les caravans, les
bateaux et les cabines de véhicules;
- d’utiliser le chauffage mobile à combustible liquide dans les pieces
insuffisamment aérées (se reporter au volume minimal à chauffer dans le
tableaudescaractéristiques)ousituéesendessousuniveaudusolet/ou
au-dessus de niveau plus haut que 1500 mètres - de toute intervention par
l’utilisateur sur les dispositifs de sécurité du chauffage.
L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit
fairel’objetd’unedémarcheréglementée.Ilestimperativedeserenseiner
LE COMBUSTIBLE APPROPRIÉ
Votre appareil Zibro a été conçu pour fonctionner avec du pétrole pur, de haute
qualité et dénué d’eau, comme
du pétrole de la marque Zibro.
Seuls ces combustibles vous
assureront une combustion
propreetoptimale.Un
combustible de moins bonne
qualité peut se traduire par:
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre appareil.
3
4
A
Vous pouvez trouver le
bouchon main propre
à l’arrière de l’appareil.
Celui-ci sert à ouvrir le
bouchon du réservoir en
évitant d’avoir les mains
sales.
p02_13_fr_R617E.indd 4 10-07-13 14:10

e e e e e e
eun risque accru de pannes
eune combustion imparfaite
e undégagementdefuméeet/oudemauvaiseodeur
eun dépôt sur la grille ou le manteau
Uncombustibleappropriéestdoncessentielpourunusagesûretdurabledevotre
appareil.
Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint
à fonctionnement intermittent.
Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions
suivantes:
MANUEL
AINSTALLATION DE L’APPAREIL

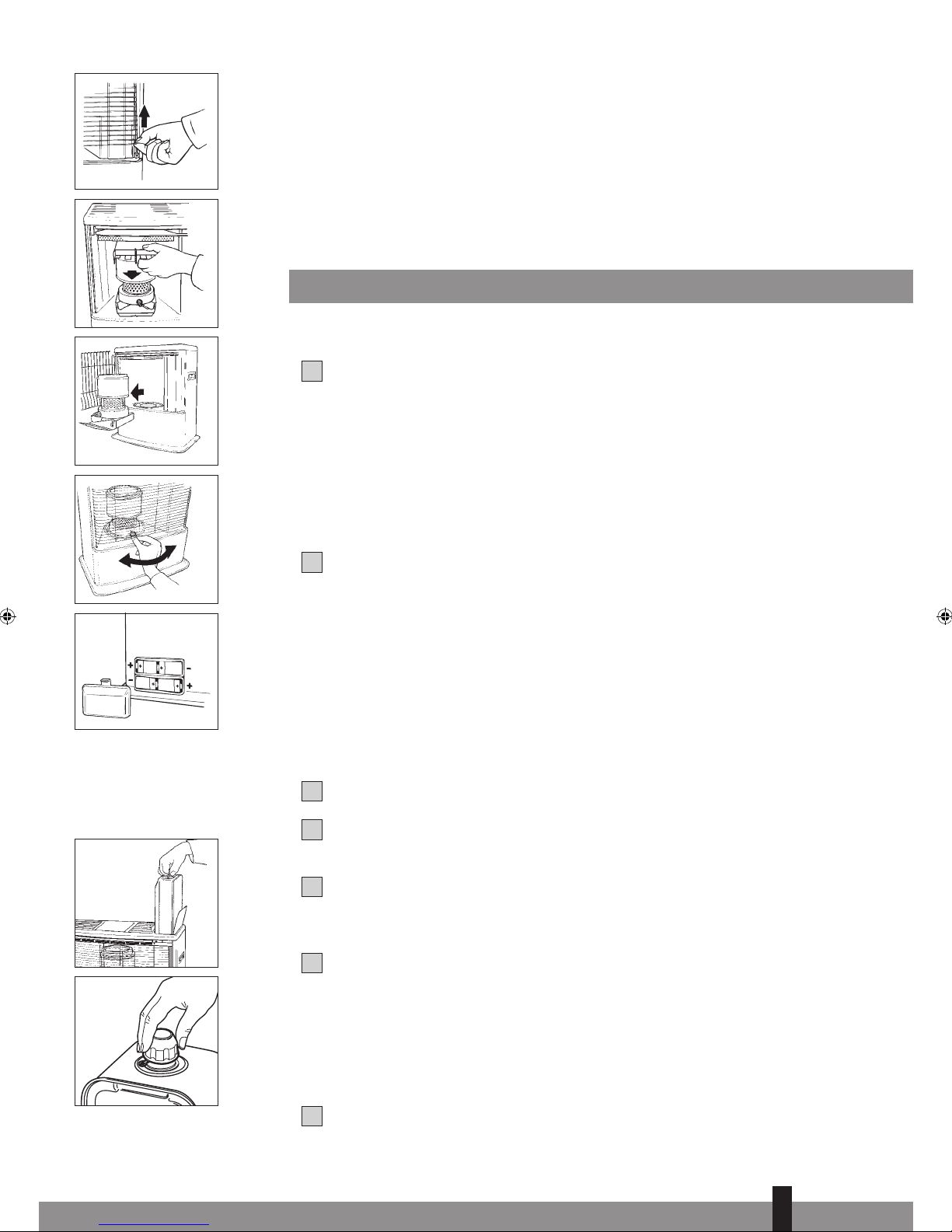

1Retirez avec précaution votre appareil du carton et vérifiez-en le contenu.
En plus de l’appareil, vous devez disposer:
e d’une pompe à combustible
e d’un bouchon de transport
e d’un bouchon ”ouverture main propre”
e du présent manuel d’utilisation
 Conservezlecartonetl’emballage(fig.A)àdesfinsd’entreposageet/oude
transport.
2Retirez les calages de protection :
e Retirez la cale de maintien en polystyrène au niveau de la grille G.
Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l’avant.
eRetirez la cale de maintien en polytyrène au dessus du brûleur D en la
poussant vers le bas et dégagez-la de l’appareil (fig. C).
eRetirez le brûleur de l’appareil et dégagez-en le matériel d’emballage
  présentsouslebrûleur(fig.D).
e Remettez le brûleur en place. Le brûleur se trouve bien positionné si, à
l’aide de la poignée E, vous pouvez le déplacer sans effort légèrement à
gauche et à droite (fig. E).
e Ouvrez le couvercle du réservoir amovible Het retirez la cale de carton.
3Remplissez le réservoir amovible en suivant les instructions du chapitre B.
4Placez les piles dans leur logement 3, situé à l’arrière de l’appareil mobile de
chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -.
5Lasurfacedusoldoitêtreplane.Déplacezl’appareils’iln’estpas
parfaitement horizontal. N’essayez pas de corriger sa position en mettant en
 dessousdeslivresouunobjetquelconque.
6Votre appareil est maintenant prêt à l’emploi.
BREMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous
renverseriez du combustible). Procédez comme suit:
1Assurez-vous que l’appareil est éteint.
3
5
G
B
C
D
E
F
H
p02_13_fr_R617E.indd 5 10-07-13 14:10

+
2Soulevez le couvercle H, dégagez le réservoir amovible Iet retirez-le de
l’appareil (fig. G). Attention! quelques gouttes de combustible peuvent
encore s’écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir, à l’aide du bouchon ”ouverture main
propre” (fig. H).
3Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. I).
Introduisez le tuyau flexible dans l’orifice du réservoir amovible.
4Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
5Pressezlapompeplusieursfoisjusqu’àcequelecombustiblecommenceà
 coulerdansleréservoiramovible.Unefoisquec’estlecas,vousn’avezplus
besoin de presser la pompe.
6Lorsduremplissage,observezattentivementlajaugeduniveaude
combustible J(fig. J). Si celle-ci est pleine, désamorcez la pompe en
desserrant le bouton situé sur la pompe (en le tournant à gauche).
 Neremplissezjamaistropleréservoir,surtoutsilecombustibleesttrèsfroid
(en chauffant, le combustible se dilate).
7Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir, à l’aide du bouchon ”ouverture main
propre”. Essuyez le combustible éventuellement renversé.
8Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir
amovible dans l’appareil (bouchon en bas). Refermez le couvercle. Pensez
à fermer votre bidon pour éviter des dépôts d’eau.
C ALLUMAGE DE L’APPAREIL
Au début, un l’appareil mobile de chauffage à combustible liquide neuf dégage
une certaine odeur. Assurez donc une aération supplémentaire ou bien allumez
votre appareil la première fois à l’extérieur de l’espace habitable.
Si vous utilisez l’appareil pour la première fois, vous devez, après avoir placé
le réservoir amovible plein, attendre 30 minutes environ avant d’allumer. Cela
permet à la mèche de s’imbiber de combustible. Procédez de la même manière
lors d’un changement de mèche.
Avantd’allumerl’appareil,vérifieztoujoursl’indicateurducombustibleFpour
savoir si vous devez d’abord remplir le réservoir amovible (vert=plein, rouge=vide).
Allumeztoujoursl’appareilenvousservantdesonallumageélectrique.
N’utilisezjamaisd’allumettesoudebriquet.
Procédez comme suit:
1Tournez le bouton central Bàdroitejusqu’àlabutée(fig.K).Enexerçant
une petite pression, vous pourriez faire tourner le bouton central un peu plus;
ce dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la
mèche dans la position plus élevée et le système de protection en service.
Si vous avez allumé l’appareil mais que ce dernier se coupe peu de temps après
l’allumage, il est nécessaire de remplacer les piles. Il est préférable d’utiliser des
pilesalcalineneuves(4xtailleD).
Si après une première utilisation de l’appareil le bouton ne tient pas enclen-
ché.
Tourner le bouton (fig. L) dans le sens inverse des aiguilles d’une montre, puis
refaire l’opération inversée pour procéder à l’allumage (chapitre C).
3
6
K
J
vide plein
I
+
p02_13_fr_R617E.indd 6 10-07-13 14:10

+
++
Aprèsallumagedel’appareil,vérifieztoujoursquelebrûleurDest bien verti-
cal en le bougeant légèrement à l’aide de la poignée Evers la gauche et vers
la droite (fig. E). Cela doit s’effectuer sans forcer. Si le brûleur est mal positi-
onné, il se formera de la fumée et de la suie.
DFONCTIONNEMENT DE L’APPAREIL
Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de
pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et
minimalesautoriséespourvotreflammesontindiquées(fig.R).Uneflammetrop
haute peut provoquer la formation de fumée et de suie alors qu’une flamme trop
basse entraîne la formation d’odeur et d’usure de la mèche.
Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le
chapitre F).
Les causes possibles d’une flamme trop basse sont:
e trop peu de combustible (remplissez le réservoir)
e combustible de mauvaise qualité (consultez votre revendeur)
e trop peu d’aération (entrebâillez une fenêtre ou une porte)
e usure de la mêche (consultez votre revendeur, ou changez
la mèche, voir chapitre M)
Lorsque la pièce n’est pas suffisamment aérée, un signal sonore intermittent retentira
et l’indicateur VENT (Jaune) s’allumera. Lorsque ce signal retentit, veillez à mieux
aérer la pièce (p. ex. en ouvrant davantage une porte ou une fenêtre), afin d’éviter
quel’appareilnesecoupe.Dèsquelapièceestmieuxaérée,l’indicateurVENTet
le signal sonore seront désactivés. Si l’aération reste insuffisante, l’appareil se coupe
automatiquement.Dèsquelapièceestmieuxaérée(p.ex.aprèsouvertureplus
grande d’une porte ou d’une fenêtre), l’appareil peut être rallumé.
Ce l’appareil est équipé d’un système de sécurité qui éteint le poêle lorsque vous
soulevez le réservoir de rechange plus de 5 secondes pour le retirer. Pour rallumer
l’appareil, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.
EEXTINCTION DE L’APPAREIL
Appuyez sur le bouton d’extinction A. La flamme s’eteindra après quelques
instants.
FRÉAJUSTEMENT DE LA HAUTEUR DE LA MÈCHE
Après un certain temps d’utilisation, la combustion ne s’effectue plus suffisamment
(chapitre D).Danscecas,vouspouvezréglerlahauteurdelamèche.Eteignez
l’appareil. Procédez comme suit:
1Appuyez sur le bouton d’extinction A(fig. M).
2Tirez le bouton central Bde l’appareil de manière à ce que le verrouillage
Ksoit visible.
3Mettez la bague plastique entre le pouce et l’index et tirez-la vers l’avant.
Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. N). Pressez
la bague avec précaution de manière à ce que l’évidement réenveloppe le
petit cliquet.
4Poussez avec précaution le bouton central B pour le mettre en place. Cela
ne peut s’effectuer que d’une seule manière : voyez l’arrière du bouton pour
la bonne position. 3
7
M
N
S
VENT.
L
p02_13_fr_R617E.indd 7 10-07-13 14:10

+
Sileréajustementdelahauteurdelamèchenedonnepasl’effetsouhaité,
vous devez laisser l’appareil brûler la totalité du combustible (chapitre H).
Si la combustion reste quand même faible et votre mèche se trouve entre-temps
en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir
chapitre M)
Si, la flamme devient trop haute (fig. R), vous devez remettre le verouillage K un
cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.
GPANNES: CAUSES ET REMÈDES
Si vous n’arrivez pas à remédier à une panne à l’aide des instructions ci-dessous,
vous devez contacter votre revendeur.
L’ALLUMAGE NE MARCHE PAS.
e Les piles ne sont pas bien placées dans leur logement.
Vérifiez (fig. O).
e Les piles ne sont pas assez puissantes pour l’allumage.
Changez-les (fig. O).
e L’appareil a entièrement consommé son combustible ou bien la mèche a
été changée.
Après avoir remis le réservoir amovible plein en place, attendez 30 minutes
avant d’allumer.
FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
e Le brûleur Dn’est pas correctement placé.
Mettez-la bien droit à l’aide de la poignée Ejusqu’à ce que vous puissiez la
bouger facilement légèrement à gauche et à droite.
e Vous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
e Vous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
e Delapoussières’estaccumuléeendessousdel’appareil.
Consultez votre revendeur.
e La hauteur de flamme n’est pas correcte.
Voir chapitre F.
L’APPAREIL S’ÉTEINT LENTEMENT.
e Le réservoir amovible est vide. Voir le chapitre B.
e Il y a de l’eau dans le filtre.
Asséchez le filtre (chapitre H, fig. P).
e Il y a de l’eau dans le réservoir inférieur. Consultez votre revendeur.
e Le haut de la mèche s’est durci.
L’appareil doit consommer tout son combustible (chapitre H).
Utilisez le propre combustible.
e Vous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
L’APPAREIL BRULE TOUJOURS FAIBLEMENT.
e La mèche est trop basse.
Mettez le verrouilage un cran plus haut. Voir le chapitre F.
e L’appareil a consommé pratiquement tout le combustible avant d’être de
nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant
d’allumer.
e Vous utilisez un combustible usagé ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
e La pièce est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelque temps, puis
laissez-la entrebâillée.
L’APPAREIL BRULE TROP FORT.
e Vous utilisez un combustible inadapté, trop volatil.
3
8
O
p02_13_fr_R617E.indd 8 10-07-13 14:10
