Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un convecteur à pétrole Zibro Kamin. Vous venez
d'acquérir un produit de qualité, qui vous donnera entière satisfaction durant
de très nombreuses années. A condition, bien sûr, de respecter les consignes
d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel
afin d'assurer à votre convecteur une durée de vie optimale.
Les produits sont garantis contre tout vice de fabrication ou de conception
(hors consommables) pendant une durée de 2 ans à compter de leur date
d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre
Zibro Kamin.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2 EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour
utiliser votre convecteur à petrole. Le MANUEL
D'UTILISATION (page 5 et suivantes) reprend chaque
étape en détail.
ÉLÉMENTS
IMPORTANTS
Touche de sécurité
(pour l’arrêt
d’urgence)
Mécanisme de
réglage de hauteur
de la flamme
Mécanisme
d'allumage
Brûleur
Poignée du brûleur
Indicateur du
combustible
Grille
Couvercle du
réservoir amovible
Réservoir amovible
Jauge de
combustible du
réservoir amovible
Allumeur
Logement de piles
A
B
C
4
E
F
G
H
I
J
K
L
EEEEEEEEEEEEEEEEEEEEEEE
Retirez les différents emballages
(voir le chapitre A, fig. A).
Remplissez le réservoir amovible Iet attendez 30 minutes
avant d’allumer le convecteur à pétrole (voir le chapitre B, fig. I).
Placez les piles dans leur logement L(voir le chapitre A, fig. F).
Vérifiez le positionnement du brûleur Dcelui-ci doit être
vertical (voir le chapitre A, fig. E).
Allumez le convecteur à pétrole, en appuyant vers le bas simul-
tanément le mécanisme de réglage de hauteur de la flamme B
et le mécanisme d’allumage C(voir le chapitre C, fig. K).
Après allumage du convecteur, il vous faut attendre 10 à 15
minutes avant de pouvoir contrôler si le convecteur fonctionne
bien (voir le chapitreD).
Eteignez le convecteur à pétrole (voir le chapitreE).
1
2
3
4
5
6
7
3
3
•Le remplissage du réservoir doit se faire
(sécurité contrel’incendie):
- soit appareil à l’arrêt,
- soit dans un autre local que celui où est
installé le chauffage,
-dans tous les cas, l’utilisateur doit vérifier la
bonne fermeturede son réservoir rechargé
en dehors de toute source de chaleur ou de
feux nus.
•Votre convecteur dégagera une odeur de
'neuf' en chauffant pour la première fois.
•Conservez votre combustible dans un endroit
frais, à l'abri de la lumièreaprès avoir fermé le
ou les bidons avec le bouchon d'origine.
•Le combustible vieillit. Utilisez à chaque début
de saison de chauffage du nouveau
combustible.
•Si vous chauffez au ZibroPlus vous êtes assurés
d'avoir un combustible de bonne qualité et
conforme à l'arrêté du 8/1/1998 relatif aux
caractéristiques du combustible liquide pour
appareils mobiles de chauffage.
•Si vous changez de marque et/ou de type de
pétrole, vous devez d'abord vous assurer que le
convecteur à pétrole consomme entièrement le
combustible présent.

Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
le convecteur dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport. Il
faut donc bien le
conserver!
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:
AÉREZ TOUJOURS SUFFISAMMENT
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal
afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le
volume de la pièce est plus petit que celui préconisé, vous devez toujours
entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce
où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air
efficace (section minimale de 50 cm2 pour chaque orifice). N'utilisez pas votre
convecteur dans les pièces insuffisamment aérées ou situées au dessous du niveau du
sol et/ou au-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les
bateaux et les cabines de véhicules. Toute modification du système de sécurité est
interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du
contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.
DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)
Le poêle est muni d’un dessus tempéré, nommé le système ‘Safe top’.
Ceci permet de diminuer la température du plateau supérieure.
Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque
réduit.
Attention: le plateau supérieur et la grille devant restent chaud.
Eviter tout contact avec la grille.
LE COMBUSTIBLE APPROPRIÉ
Votreconvecteur a été conçu pour fonctionner avec du pétrole pur,de haute
qualité et dénué d'eau, comme ZibroPlus Extra et Zibro Plus Kristal. Seuls ces
combustibles vous assureront une combustion propre et optimale. Un combustible
de moins bonne qualité peut se traduirepar:
Eun dépôt de carbone excessif sur la mèche
Eune combustion imparfaite
Eune réduction de la durée de vie du convecteur
Eun dégagement de fumée et/ou de mauvaise odeur
Eun dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre
convecteur.
Consultez toujours votre revendeur Zibro Kamin le plus proche sur le combustible
approprié pour votreconvecteur à pétrole ou consultez le 3615 ZIBRO sur minitel.
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre convecteur.
3
4
A
Vous pouvez trouver le
bouchon main propre à
l’arrière du convecteur.
Celui-ci sert à ouvrir le
bouchon du réservoir en
évitant d’avoir les mains
sales.

MANUEL
AINSTALLATION DU CONVECTEUR
Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu.
En plus du convecteur, vous devez disposer:
Ede piles
Ed'une pompe à combustible
Ed'un bouchon de transport
Ed'un bouchon ”ouverture main propre”
Edu présent manuel d'utilisation

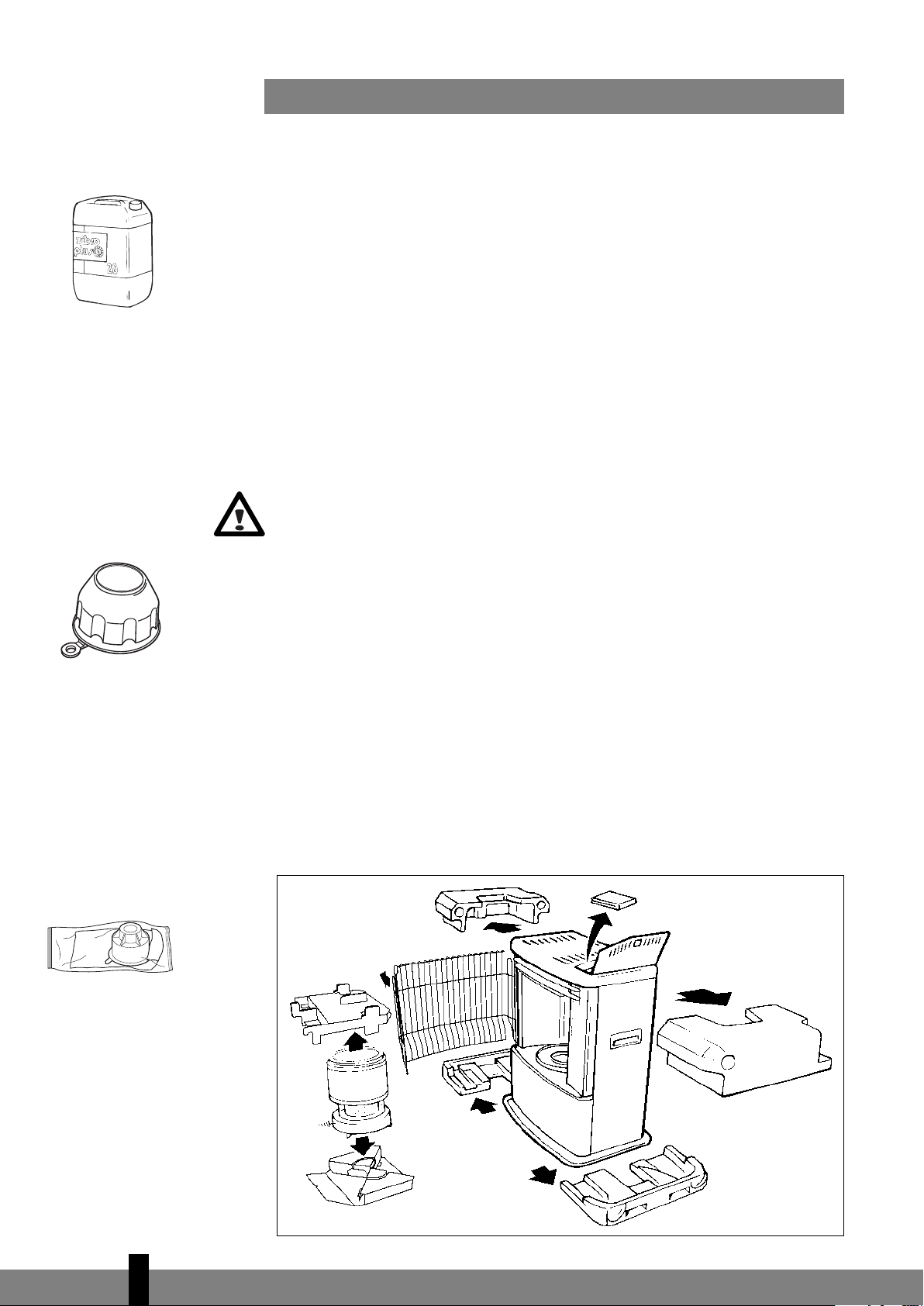

Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de
transport.
Retirez les calages de protection :
ERetirez la cale de maintien en polystyrène au niveau de la grille G.
Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
ERetirez la cale de maintien en polystyrène au dessus du brûleur Den la
poussant vers le bas et dégagez-la du convecteur (fig. C).
ERetirez le brûleur du convecteur et dégagez-en le matériel d'emballage
présent sous le brûleur (fig. D).
ERemettez le brûleur en place. Le brûleur se trouve bien positionné si, à
l'aide de la poignée E,vous pouvez le déplacer sans effort légèrement à
gauche et à droite (fig. E). Fermez la grille.

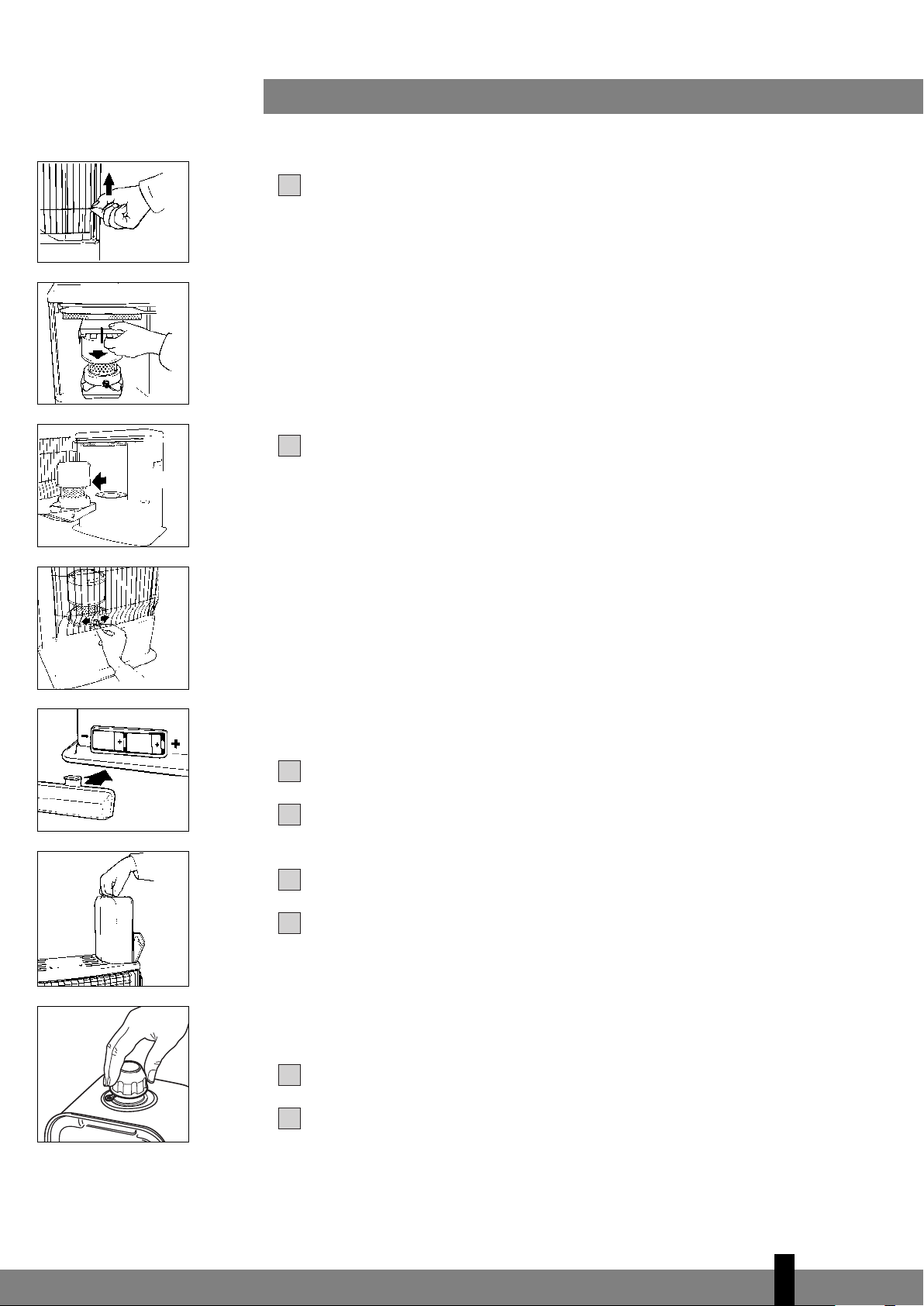

EOuvrez le couvercle du réservoir amovible Het retirez la cale de carton.
Remplissez le réservoir amovible en suivant les instructions du chapitreB.
Placez les piles dans leur logement L,situé à l'arrière du convecteur à pétrole
(fig. F). Faites attention aux pôles + et -.
La surface du sol doit être plane.
Votre convecteur est maintenant prêt à l'emploi.
BREMPLISSAGE DU COMBUSTIBLE
Remplissez votreréservoir amovible dans un lieu approprié (au cas où vous
renverseriez du combustible). Procédez comme suit:
Assurez-vous que le convecteur est éteint.
Soulevez le couvercle H,dégagez le réservoir amovible Iet retirez-le du
convecteur (fig. G). Attention! quelques gouttes de combustible peuvent
encores'écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir à l’aide du bouchon ouverture main
propre(fig. H).
Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. I).
Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
3
2
1
6
5
4
3
2
1
3
5
EEEEEE
B
C
D
E
F
H
G
I

Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à
couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus
besoin de presser la pompe.
Lors du remplissage, observez attentivement la jauge du niveau de
combustible J(fig. J). Si le réservoir amovible Iest plein, désamorcez la
pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche).
Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid
(en chauffant, le combustible se dilate).
Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir à l’aide du bouchon ouverture main propre.
Essuyez le combustible éventuellement renversé.
Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir
amovible dans le convecteur (bouchon en bas). Refermez le couvercle. Pensez
àfermer votre bidon pour éviter des dépôts d'eau.

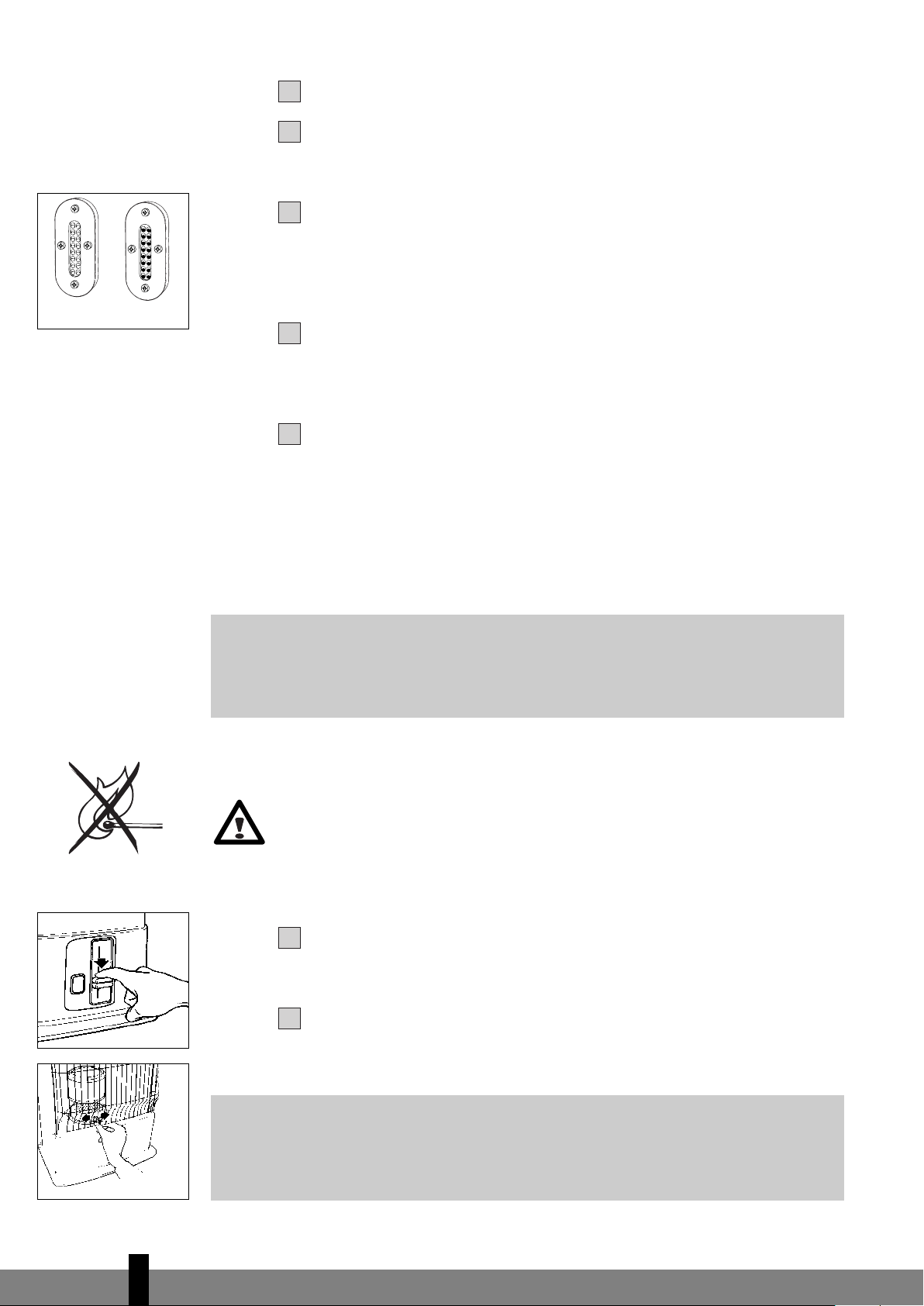

CALLUMAGE DU CONVECTEUR
Au début, un convecteur à pétrole neuf dégage une certaine odeur. Assurez donc
une aération supplémentaire ou bien allumez votre convecteur la première fois à
l'extérieur de l'espace habitable.
Si vous utilisez le convecteur pour la premièrefois, vous devez, après avoir
placé le réservoir amovible plein, attendre30 minutes environ avant d'allumer.
Cela permet à la mèche de s'imbiber de combustible. Procédez de la même
manière lors d'un changement de mèche.
Avant d'allumer le convecteur, vérifiez toujours l'indicateur du combustible F
pour savoir si vous devez d'abord remplir le réservoir amovible (vert=plein,
rouge=vide).
Allumez toujours le convecteur en vous servant de son allumage électrique.
N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:
Poussez sans forcer le mécanisme d'allumage Cen même temps que le mécanisme
de réglage de hauteur de la flamme Bvers le bas jusqu'à l'allumage (fig. K).
En procédant ainsi, vous mettez le dispositif de sécurité en marche.
Dès que vous apercevez une flamme au dessous du brûleur D,vous pouvez
relâcher le mécanisme d'allumage. La coulisse supérieure reprenda sa
position initiale.
Après allumage du convecteur, vérifiez toujours que le brûleur Dest bien
vertical en le bougeant légèrement à l'aide de la poignée Evers la gauche et
vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal
positionné, il se formera de la fumée et de la suie.
2
1
8
7
6
5
4
3
6
K
J
E
vide plein
☞☞

DFONCTIONNEMENT DU CONVECTEUR
Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de
pouvoir contrôler si le convecteur fonctionne bien. Attendez que la flamme soit
visible dans le cylindre en verre. Une flamme trop haute peut provoquer la
formation de fumée et de suie alors qu'une flamme trop basse entraîne la
formation d'odeur et d'usure de la mèche. Les hauteurs maximales et minimales
autorisées pour votre flamme sont indiquées (fig. P).
Vous pouvez régler la flamme un peu en vous servant du mécanisme de réglage de
hauteur de la flamme B(fig. L).
Les causes possibles d’une flamme trop basse sont:
Etrop peu de combustible (remplissez le réservoir)
Ecombustible de mauvaise qualité (consultez votre revendeur)
Etrop peu d’aération (entrebâillez une fenêtre ou une porte)
Eusure de la mêche (consultez votre revendeur, ou changez
la mèche, voir chapitre L)
Ce poêle est équipé d’un système de sécurité qui éteint le poêle lorsque vous sou-
levez le réservoir de rechange plus de 5 secondes pour le retirer. Pour rallumer le
poêle, replacer le réservoir et suivre les instructions indiquées dans le chapitre C.
EEXTINCTION DU CONVECTEUR
Laissez le convecteur brûler pendant ± 1 minute en position minimum. Abaissez
ensuite le mécanisme de réglage de hauteur de la flamme B(fig. L). La flamme
s’eteindra.
En cas d’urgence vous pouvez éteindrele convecteur en poussant la touche de
sécurité A(fig. M).
FPANNES: CAUSES ET REMÈDES
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous,
vous devez contacter votre revendeur.
L’ALLUMAGE NE MARCHE PAS.
ELes piles ne sont pas bien placées dans leur logement.
Vérifiez (fig. F).
ELes piles ne sont pas assez puissantes pour l'allumage.
Changez-les (fig. F).
ELe convecteur a entièrement consommé son combustible ou bien la mèche a
été changée.
Après avoir remis le réservoir amovible en place, attendez 30 minutes avant
d'allumer.
EVous avez poussé la coulisse d’allumage Ctrop fortvers le bas.
Poussez moins fort (chapitre C).
EL’allumeur Kest défectueux.
Consultez votre revendeur.
3
7
L
M
☞
F
L’allumeur
est défectueux.
☞

FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
ELe brûleur Dn’est pas correctement placé.
Mettez-le bien droit à l’aide de la poignée Ejusqu’à ce que vous puissiez la
bouger facilement légèrement à gauche et à droite.
ELa hauteur de flamme n’a pas été correctement réglée.
Voir la fig. P et les instructions du chapitre D.
EVous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
EVous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
EDe la poussière s’est accumulée à l’intérieur du convecteur.
Consultez votre revendeur.
ELa hauteur de la mêche n’est pas correct.
Consultez votre revendeur.
LE CONVECTEUR S’ÉTEINT LENTEMENT.
ELe réservoir amovible est vide.
Voir le chapitre B.
EIl y a de l’eau dans le filtre.
Asséchez le filtre (chapitre G, fig. N).
EIl y a de l’eau dans le réservoir inférieur.
Consultez votrerevendeur.
ELe haut de la mèche s’est durci.
Le convecteur doit consommer tout son combustible (chapitre G). Utilisez un
combustible approprié.
EVous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
LE CONVECTEUR BRULE TOUJOURS FAIBLEMENT.
ELa mèche est trop basse.
Consultez votre revendeur.
ELe convecteur a consommé pratiquement tout le combustible avant d’êtrede
nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant
d’allumer.
EVous utilisez un combustible usagé ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
ELa pièce est insuffisamment aérée.
Ouvrez largement une fenêtreou porte pendant quelque temps, puis
laissez-la entrebâillée.
LE CONVECTEUR BRULE TROP FORT AVEC DES FLAMMES IRRÉGULIÈRES.
EVous utilisez un combustible inadapté, trop volatil.
Voir LE COMBUSTIBLE APPROPRIÉ.
ELa mèche est trop élevée.
Consultez votre revendeur.
GÀPROPOS DE L’ENTRETIEN
Votre convecteur exige peu d'entretien. Mais vous devez essuyer la poussière et les
taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se
former. Normalement, trois éléments sont sujets à l’usure:
1. LES PILES
Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle.
Observez les règles en vigueur dans votrecommune concernant les petits déchets
chimiques.
3
8

2. LA MÈCHE
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre le
convecteur consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de
lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En
consommant totalement son combustible, le convecteur dégage une odeur. Il vous
est donc conseillé de le faire à l'extérieur de l'espace habitable.
3. L’ALLUMEUR
La durée de vie de l’allumeur sera prolongée si vous l’utilisez correctement.
Changez les piles à temps et poussez le mécanisme d’allumage vers le bas sans
forcer. Si le filament est rompu, l’allumeur doit être remplacé.
LE FILTRE À COMBUSTIBLE
Vérifiez aussi régulièrement le filtre à combustible.
Enlevez le réservoir amovible Ihors du convecteur puis retirez le filtre à
combustible (fig. N). Ayez un chiffon à portée de main pour essuyer le
combustible restant.
Retirez le filtre à combustible et nettoyez-le avec du pétrole ou à l’aide d’une
soufflette (ne nettoyez jamais à l’eau!)
Remettez le filtre à combustible en place dans le convecteur.
Ne démontez pas vous-même le convecteur. Pour toute réparation éventuelle,
contactez toujours votrerevendeur.
Avant de procéder à son entretien, laissez le convecteur refroidir.
HENTREPOSAGE (FIN DE LA SAISON)
Ala fin de la saison, nous vous conseillons de faireen sorte que le convecteur
consomme la totalité de son combustible puis de l'entreposer dans de bonnes
conditions. Veuillez suivreles instructions suivantes:
Allumez le convecteur à l'extérieur de l'espace habitable et laissez-le
consommer entièrement son combustible.
Laissez le convecteur refroidir.
Nettoyez le convecteur à l'aide d'un chiffon sec.
Retirez les piles du convecteur Let conservez-les dans un endroit sec.
Nettoyez le filtreàcombustible (chapitreG).
Rangez le convecteur dans un lieu sans poussière, si possible en utilisant
l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant
pour la saison suivante. Allumez le convecteur et laissez-le consommer
entièrement son combustible. Ne jetez pas le combustible n'importe où.
Observez les règles en vigueur dans votre commune concernant les déchets
chimiques.
6
5
4
3
2
1
3
2
1
3
9
☞☞
N
filtre
L’allumeur.

3
10
O
bouchon de transport
N
filtre
Dans tous les cas, commencez la nouvelle saison avec du combustible neuf.
Lorsque vous réutilisez de votre convecteur suivez les instructions de nouveau
(dès chapitre A).

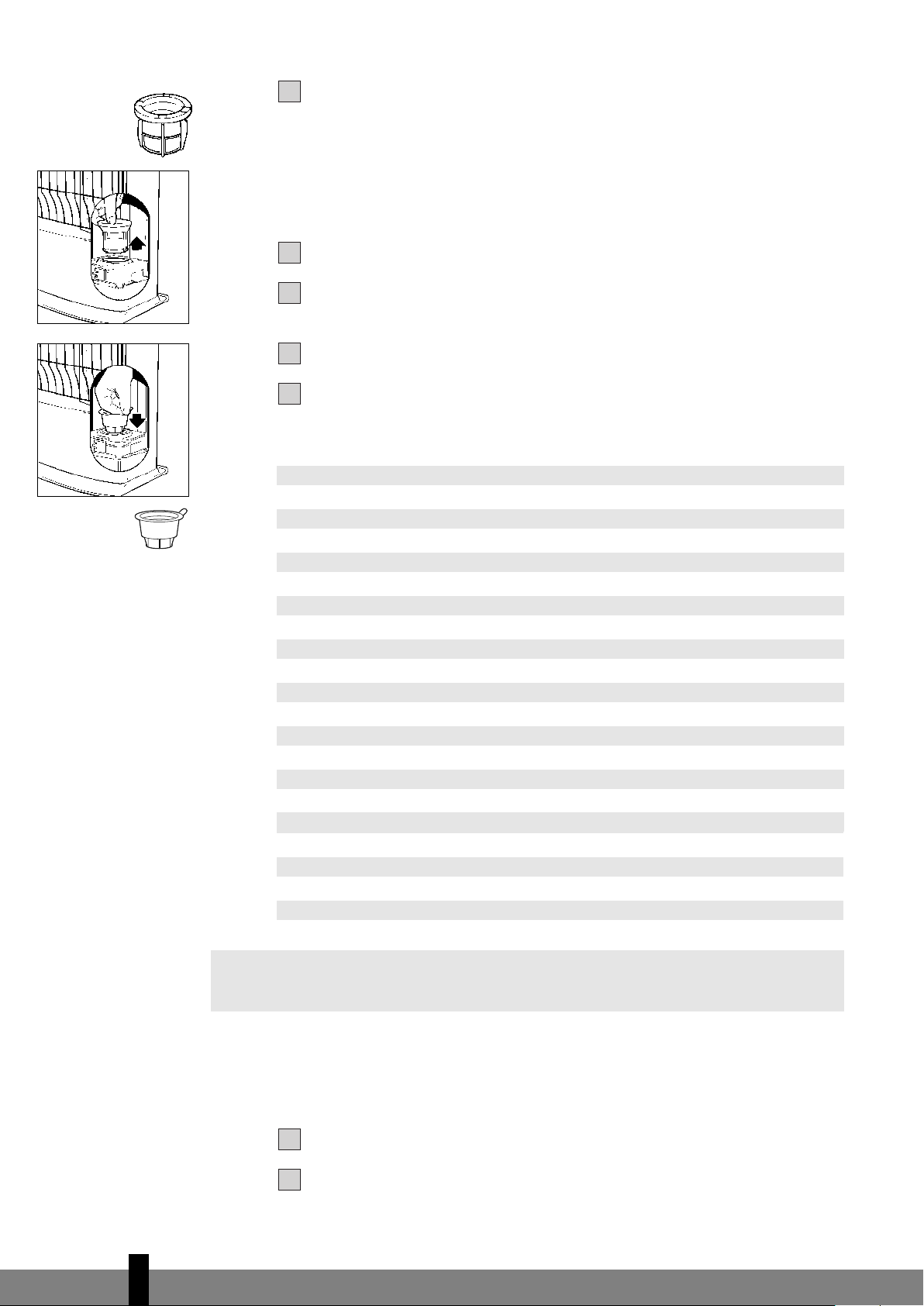

ITRANSPORT
Afin d'éviter les fuites de combustible durant le transport du convecteur, vous
devez prendre les précautions suivantes:
Laissez le convecteur refroidir.
Retirez le réservoir amovible Idu convecteur et retirez le filtre à combustible
(fig. N). Ce dernier peu goutter un peu; gardez un chiffon à portée de main.
Conservez le filtre et le réservoir amovible indépendamment du convecteur.
Mettez le bouchon de transport à la place du filtre à combustible (fig. O) et
enfoncez-le bien.
Transportez le convecteur toujours en position verticale.
JSPÉCIFICATIONS TECHNIQUES
Allumage électrique
Combustible Combustible liquide pour appareils
mobiles de chauffage (Arrêté du 8/1/1998)
Puissance calorifique max. 200 g/h 2400 Watt
Conseiller pour des pièces normalement minimum 40 maximum 85
air
é es(m3)**
Volume minimal à chauffer par heure 37
d'utilisation pour des pi
è ces sans
renouvellement de l'air
(m3)**
Consommation de combustible (l/heure)* 0,25
Consommation de combustible (g/heure)* 200
Autonomie du réservoir (heures) minimum 16
Contenance du réservoir amovible (litres) 4
Poids (kg) 9
Dimensions (mm) largeur 428
(plateau inférieur compris) profondeur 295
hauteur 513
Accessoires pompe à main, bouchon de transport,
piles, bouchon ”ouverturemain propre”
Piles
2x R20 KG, size D, 1,5V
Type mêche F
*En cas de réglage en position maximale ** Ces valeurs sont données à titre indictif
Le marquage CE correspond à la conformité aux normes EN 60-335 partie 1
(1995) et EN 50-165 (08/97)
KCONDITIONS DE GARANTIE
Votre convecteur est couvert par une garantie de 2 ans à compter de la date
d'achat. Durant cette période, tous les vices de fabrication ou de conception seront
réparés gratuitement. De plus, les règles suivantes s'appliquent :
Nous rejetons expressément toute autre demande d'indemnisation, y compris
en cas de préjudice indirect.
La réparation ou le changement de pièces effectués dans la période de
garantie n'entraîne pas la reconduction de la garantie.
2
1
4
3
2
1
7
☞

La garantie ne s'applique pas dans les cas suivants: modifications apportées au
convecteur, usage de pièces non d'origine, réparations du convecteur
effectuées par des tiers.
Les pièces sujettes à l'usure normale, comme la mêche, les piles, l’allumeur et
la pompe à main ne sont pas couvertes par la garantie.
La garantie s'applique uniquement si vous présentez le bon d'achat d'origine,
daté et ne portant pas de modifications.
La garantie ne s'applique pas en cas de dommage occasionné par des
manipulations non conformes au manuel d'utilisation, par une négligence ou
par l'usage de combustible non approprié ou usagé. Un combustible non
approprié peut même être dangereux*.
Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses
pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste,
consultez votre revendeur.
*Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec,
pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer le convecteur mais
éteignez-le immédiatement (voir le chapitre E).En cas d'urgence, vous pouvez utiliser un extincteur mais
uniquement du type B: extincteur à acide carbonique ou à poudre.

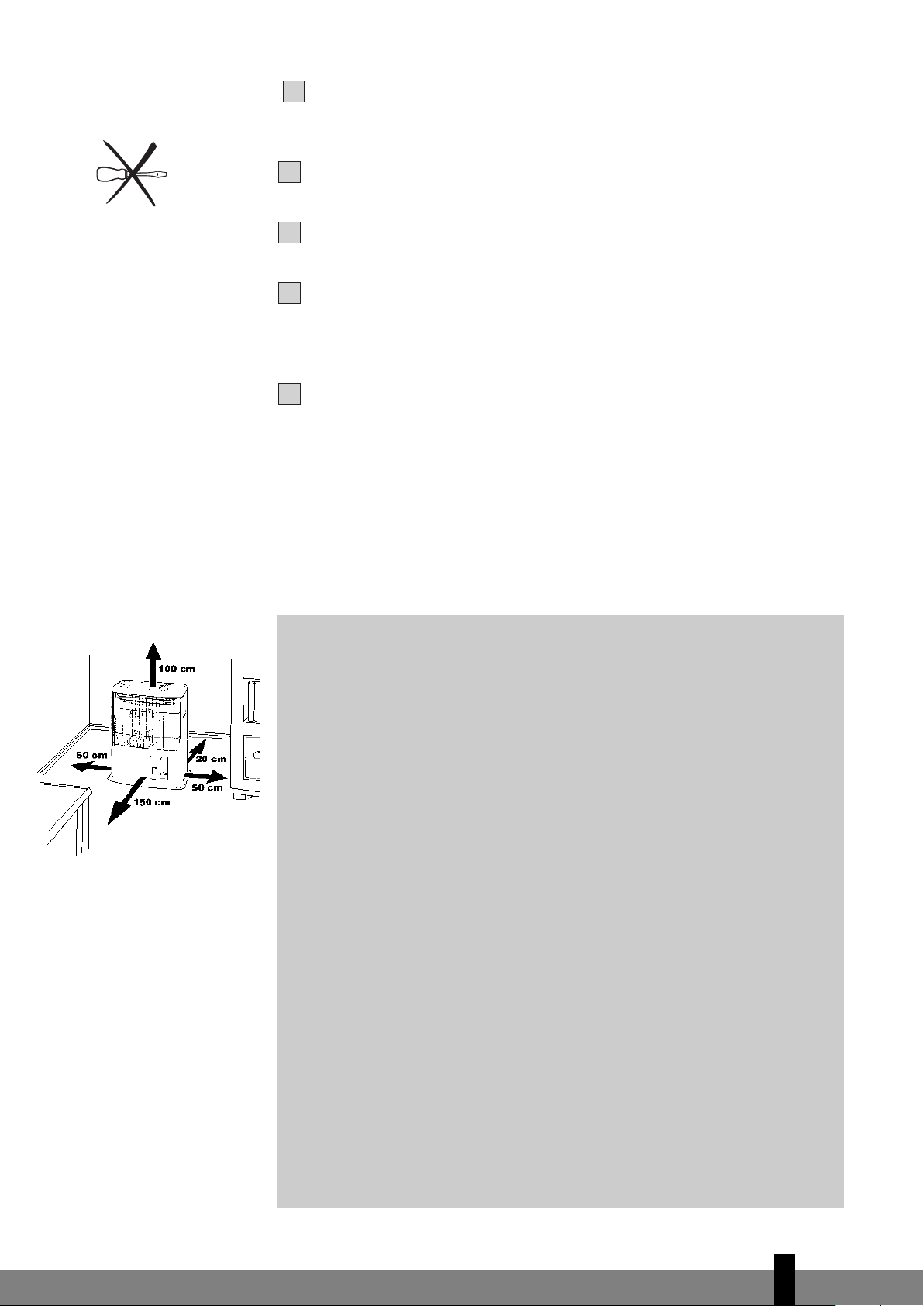

10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ
1Attirez l'attention des enfants sur la présence d'un convecteur en
combustion.
2Ne déplacez pas le convecteur lorsqu'il chauffe ou s'il est encore brûlant.
Dans ces conditions, il ne faut pas ajouter du combustible ni
entreprendre l'entretien du convecteur.
3Placez l'avant du convecteur à au moins 1,5 mètredu mur,des rideaux
et des meubles.
4N'utilisez pas le convecteur dans des pièces poussiéreuses ni dans des
endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera
pas optimale.
5Eteignez le convecteur avant de sortir ou d'aller vous coucher.
6Conservez le combustible exclusivement dans des réservoirs et bidons
adaptés.
7Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des
écarts de températureextrêmes. Conservez le combustible toujours dans
un endroit frais, sec et sombre (la lumière solaire dégrade la qualité du
combustible).
8N'utilisez jamais le convecteur dans des endroits où des gaz, solvants ou
vapeurs nocifs (par exemple: gaz d'échappement ou vapeurs de
peinture) peuvent être présents.
9Le plateau supérieur et la grille devant deviennent chauds. Le poêle ne
doit jamais être couvert (risque d’incendie). Il faut éviter tout contact
avec le plateau supérieur et la grille.
10 Aérez toujours suffisamment.
7
6
5
4
3
3
11

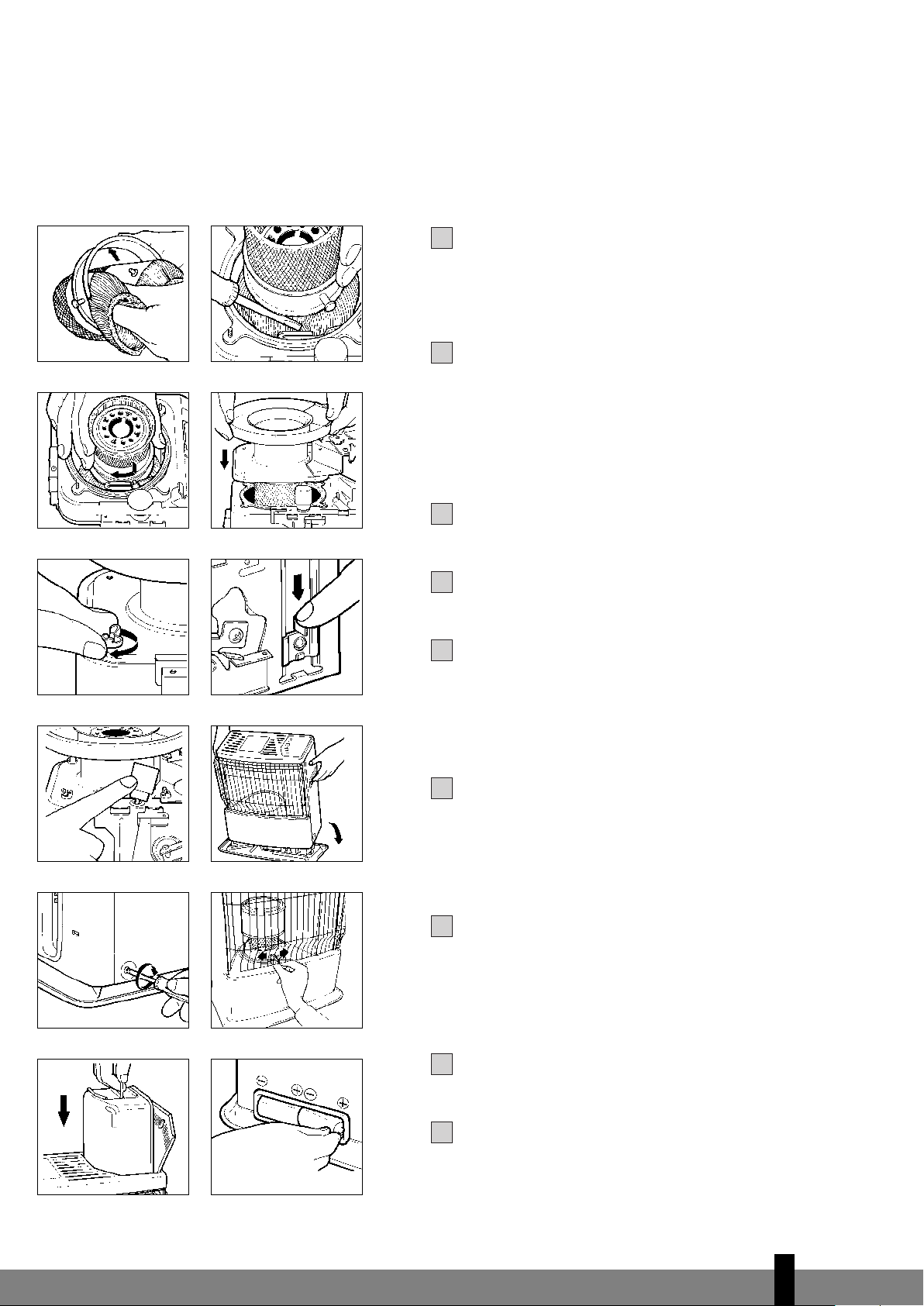

LE CHANGEMENT DE LA MÈCHE
LAVANT DE COMMENCER A CHANGER LA MECHE,
LECONVECTEUR DOIT ETRE ETEINT ET TOTALEMENT
REFROIDI.
Ouvrez le couvercle de réservoir et retirez le réservoir
amovible du convecteur.
Retirez les piles du logement de piles.
Vérifiez si le mécanisme de réglage de hauteur de la
flamme et le mécanisme d'allumage sont en position
haute. Puis enlevez les deux embouts en tirant.
Soulevez la grille hors de la rainure et tirez-la vers
l'avant. Otez le brûleur du convecteur. Fermez la grille.
Dévissez les trois vis situées en bas du manteau du
convecteur. Tirez le manteau légèrement vers l'avant
puis dégagez-le du socle. Dévissez les vis papillons.
Soulevez le supportdu brûleur de manière à ce que la
mèche soit visible. Posez le supportde brûleur près du
convecteur. (Veillez à ce que le câblage ne se détache
pas).
Poussez le mécanisme de réglage de hauteur de la
flamme vers le bas de manière à ce que le mécanisme de
mèche se trouve dans la position la plus élevée.
Tournez l’anneau (avec la mèche) le plus possible dans
le sens inverse des aiguilles d'une montrejusqu'à ce
qu'il se détache puis dégagez-le du convecteur.
Retirez la mèche de l’anneau-mèche.
9
8
7
6
5
4
3
2
1
3
12
22
33
44bb55aa
55cc
11
44aa
77
88
66
99
55bb

Placez la mèche neuve dans l’anneau-mèche et
enfoncez fermement les broches de mèche dans les
trous de l’anneau-mèche.
Remettez l’anneau-mèche (avec la mèche) en place en
enfonçant les deux grandes broches situées à l'extérieur
du support dans la rainure du mécanisme de mèche.
Puis tournez l’anneau-mèche dans le sens des aiguilles
d'une montre jusqu'à ce qu'il soit bien fixé.
Remettez le support de brûleur en place.
Serrez manuellement les vis papillons.
Vérifiez le fonctionnement du mécanisme de mèche en
poussant le mécanisme de réglage de hauteur de la
flamme vers le bas et poussez la touche de sécurité.
Répétez cette opération un certain nombre de fois.
Vérifiez le fonctionnement du mécanisme de
renversement en poussant entièrement le mécanisme
de réglage de hauteur de la flamme vers le bas et en
basculant le plomb.
Remettez le manteau en place et serrez les trois vis.
Remettez ensuite le brûleur en place. Vérifiez si ce
dernier se trouve bien en place en le déplaçant un peu à
gauche et à droite avec la poignée. Fermez la grille.
Remettez en place le réservoir amovible rempli.
Placez les piles dans le logement de piles (faites
attention aux pôles + et -). Après avoir placé le réservoir
amovible et les piles, vous devez attendre 1 heure avant
d'allumer le convecteur.
18
17
16
15
14
13
12
11
10
3
13
11001111aa
1111bb1122
1144
1155
1166bb1166cc
11771188
1133
1166aa

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins,
der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes
Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben
werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.
Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,
um so eine optimale Lebensdauer Ihres Zibro Kamins zu garantieren.
Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle
eventuell auftretenden Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Zibro Kamin.
Mit freundlichen Grüßen
PVG International b.v.
Abteilung Kundendienst
1LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.
3VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN. E E E
2
14

BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte
angegeben, die zur Inbetriebnahme Ihres Kamin-
ofens ausgeführt werden müssen. Detaillierte
Beschreibung der Handlungen entnehmen Sie bitte
der GEBRAUCHSANWEISUNG (Seite 17 ff).
•Das erste Mal wird Ihr Kaminofen während des
Brennens noch ‘neu’ riechen.
•Lagern Sie den Brennstoff an einem kühlen,
dunklen Ort.
•Brennstoff altert. Beginnen Sie jede Heizsaison
mit neuem Brennstoff.
•Wenn Sie Zibro Plus benutzen, können Sie sich
auf die Qualität des Brennstoffs verlassen.
•Wenn Sie zwischen den einzelnen Sorten
wechseln, müssen Sie den Kaminofen erst voll-
ständig leer brennen lassen.
WICHTIGE
EINZELTEILE
Sicherheitstaste
(für Notstopp)
Flammenregler
Zündschieber
Brennkammer
Handgriff
Brennkammer
Brennstoffanzeige
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige
Brennstofftank
Glühspirale
Batteriefach
A
B
C
4
E
F
G
H
I
J
K
L
EEEEEEEEEEEEEEEEEEEEEEE
Entfernen Sie das gesamte Verpackungsmaterial
(siehe Kapitel A, Abb. A).
Befüllen Sie den Brennstofftank Iund warten Sie 30 Minuten
bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I).
Geben Sie die Batterien in das Batteriefach L
(siehe Kapitel A, Abb. F).
Überprüfen Sie, ob die Brennkammer Dgerade steht
(siehe Kapitel A, Abb. E).
Starten Sie den Kaminofen, indem Sie den Flammenregler B
und den Zündschieber Cgleichzeitig nach unten drücken
(siehe Kapitel C, Abb. K).
Nach dem Starten des Ofens dauertes 10 bis 15 Minuten,
bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
Schalten Sie den Kaminofen aus (siehe Kapitel E).
1
2
3
4
5
6
7
2
15

Diesen Transport-
verschluß finden Sie im
Verpackungskarton. Nur
hiermit kann der
Kaminofen nach
Benutzung problemlos
transportiert werden.
Bewahren Sie den
Verschluß also gut auf!
WICHTIG ZU WISSEN
JEDERZEIT AUSREICHEND VENTILIEREN
Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen
sicher, ohne zusätzliche Ventilation betreiben zu können (siehe Kapitel J).
Wenn der
betreffende Raum kleiner als der angegebene Minimumwert ist, muß dafür
gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen
bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonders
gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation
(sprich: der Sauerstoffgehalt) unzureichend, dann schaltet sich der Kaminofen
automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen
unterirdisch gelegenen Räumen.
DER SAFE TOP
Der Ofen ist versehen von einem Safe Top. Dieser verringert die Temperatur an der
Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf
schwere Verletzung erheblich verringert. Berücksichtigen Sie aber, daß die
Oberseite immer noch heiß wird.
Berühren Sie die Oberseite und das Gitter nicht.
DER RICHTIGE BRENNSTOFF
Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum
hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine
saubereund optimale Verbrennung. Brennstoffgeringerer Qualität kann zu
folgenden Problemen führen:
Eübermäßige Ablagerung auf dem Docht
Eunvollständige Verbrennung
Everkürzte Lebensdauer von Docht und Kaminofen
ERauch und/oder Geruch
ENiederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und
komfortablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den
richtigen Brennstoff für Ihren Kaminofen.
Nur mit dem richtigen
Brennstoff ist eine
sichere, effiziente und
komfortable Benutzung
Ihres Kaminofens
gewährleistet.
2
16
A
Der Tankdeckelöffner
befindet sich an der
Rückseite des Kamin-
ofens. Mit Hilfe dieses
Tankdeckelöffners
bleiben IhreHände beim
Öffnen des Brennstoff-
tanks sauber.

GEBRAUCHSANWEISUNG
ADIE INSTALLATION DES KAMINOFENS
Nehmen Sie den Zibro Kamin vorsichtig aus dem Karton und kontrollieren Sie
den Inhalt auf Vollständigkeit.
Außer dem Zibro Kamin muß folgendes vorhanden sein:
Edie Batterien
Eeine Syphonpumpe
Eein Transportverschluß
Eein Tankdeckelöffner
Ediese Gebrauchsanweisung
Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung
und/oder Transport auf.
Entfernen Sie das übrige Verpackungsmaterial:
EEntfernen Sie das Stückchen Verpackungsmaterial vom Gitter G.Heben
Sie das Gitter aus der Kerbung (Abb. B) und ziehen Sie es nach vorn.
EZiehen Sie den Karton an der Oberseite der Brennkammer Dvorsichtig
heraus und entfernen sie ihn (Abb. C). Nehmen Sie die Brennkammer aus
dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der
Brennkammer (Abb. D).
ESetzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig,
wenn sie sich ohne Schwierigkeiten mit dem HandgriffEetwas nach links
und rechts verschieben lässt (Abb. E).
ESchließen Sie das Gitter: leicht anheben, um es wieder in die Kerbung
einrasten zu lassen.
EÖffnen Sie den Deckel des Brennstofftanks Hund entfernen Sie das
Stückchen Karton.
Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.
Legen Sie die Batterien in das dafür bestimmte Fach Lan der Rückseite des
Kaminofens (Abb. F). Achten Sie dabei auf die + und - Pole.
Der Boden muß stabil und waagerecht sein.
Ihr ZibroKamin ist jetzt betriebsbereit.
BDAS BEFÜLLEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu
geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
Der Kaminofen sollte ausgeschaltet sein.

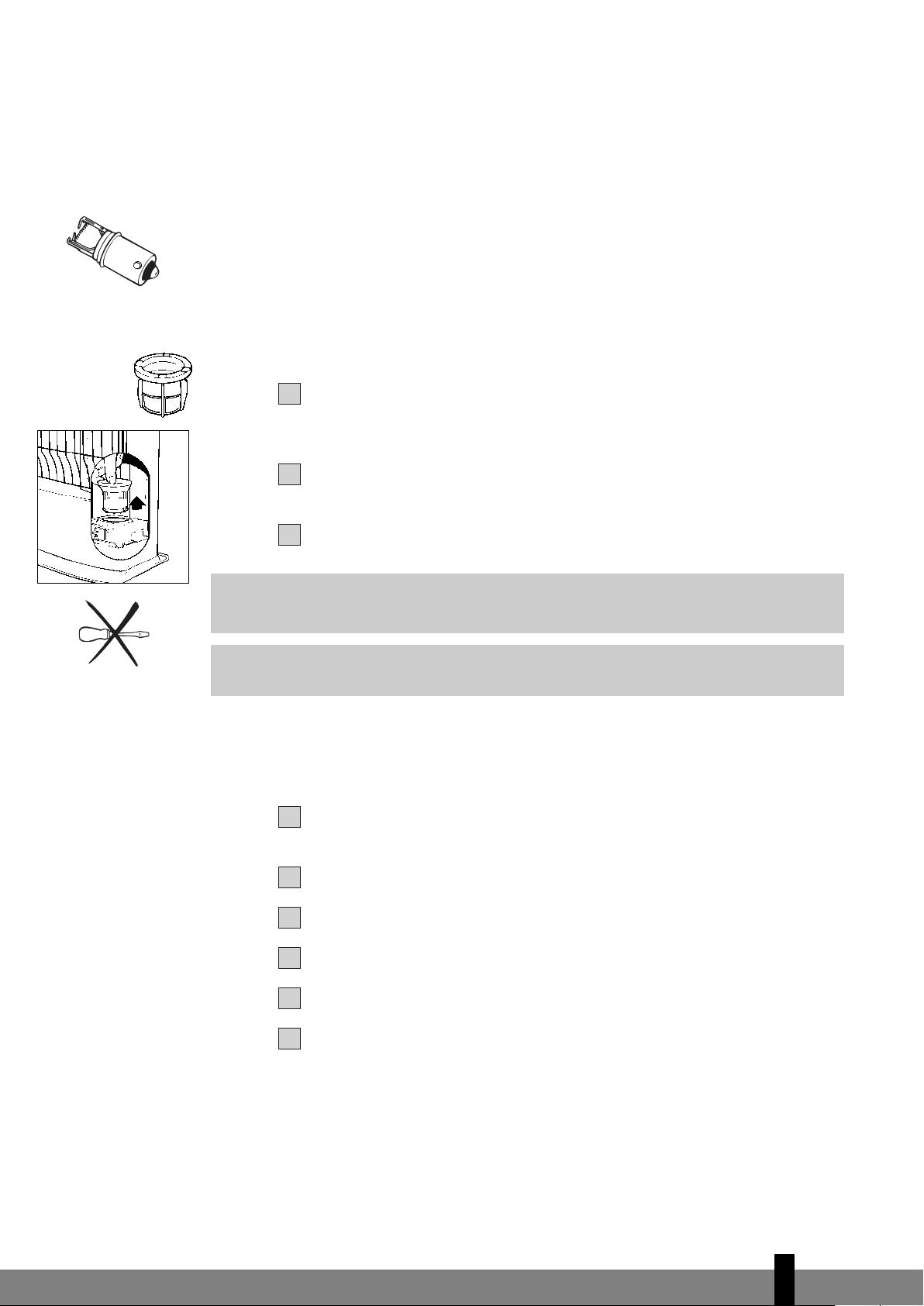

Öffnen Sie den Deckel Hund ziehen Sie den Brennstofftank Iaus dem
Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie
den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie
den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. H).
2
1
6
5
4
3
2
1
2
17
EEEEEE
B
C
D
E
F
H
G
