Chère Madame, Cher Monsieur,
Nous vous remercions de la confiance que vous avez bien voulu témoigner à
notre marque en choisissant un appareil mobile de chauffage à combustible
liquide Zibro. Vous venez d'acquérir un produit de qualité, qui vous donnera
entière satisfaction durant de très nombreuses années. A condition, bien sûr, de
respecter les consignes d'utilisation. C'est pourquoi nous vous invitons
vivement à consulter ce manuel afin d'assurer à votre appareil mobile de
chauffage à combustible liquide Zibro une durée de vie optimale.
Les produits Zibro sont garantis contre tout vice de fabrication ou de
conception (hors consommables) pendant une durée de 2 ans à compter de
leur date d'achat.
Nous vous souhaitons beaucoup de chaleur et de confort avec votre Zibro.
Bien cordialement,
PVG International b.v.
Service-Consommateurs
1LISEZ PRÉALABLEMENT LE MANUEL D'UTILISATION.
2EN CAS DE DOUTE, CONTACTEZ VOTRE REVENDEUR.

L'UTILISATION
DANS LES GRANDES LIGNES
Voici, dans les grandes lignes, la marche à suivre pour
utiliser votre appareil mobile de chauffage à
combustible liquide. Le MANUEL D'UTILISATION
(page 5 et suivantes) reprend chaque étape en détail.
ÉLÉMENTS
IMPORTANTS
Bouton d'extinction
(pour l’arrêt
d’urgence)
Bouton central
Mécanisme
d'allumage
Brûleur
Poignée du brûleur
Indicateur du
combustible
Grille
Couvercle du
réservoir amovible
Réservoir amovible
Jauge de
combustible du
réservoir amovible
Allumeur
Logement de piles
Verrouillage
A
B
C
4
E
F
G
H
I
J
K
L
M
EEEEEEEEEEEEEEEEEEEEEEE
Retirez les différents emballages
(voir le chapitre A, fig. A).
Remplissez le réservoir amovible Iet attendez 30 minutes avant
d’allumer l’appareil mobile de chauffage a combustible liquide
(voir le chapitre B, fig. H).
Placez les piles dans leur logement L(voir le chapitre A, fig. F).
Vérifiez le positionnement du brûleur Dcelui-ci doit être
vertical (voir le chapitre A, fig. E).
Allumez l’appareil en tournant à fond le bouton
central Bàdroite puis en appuyant doucement sur le
mécanisme d’allumage 3(voir chapitre C, fig. J et K).
Après allumage de l’appareil, il vous faut attendre 10 à 15
minutes avant de pouvoir contrôler si l’appareil fonctionne
bien (voir le chapitre D).
Eteignez l’appareil mobile de chauffage a combustible liquide
(voir le chapitre E).
1
2
3
4
5
6
7
3
3

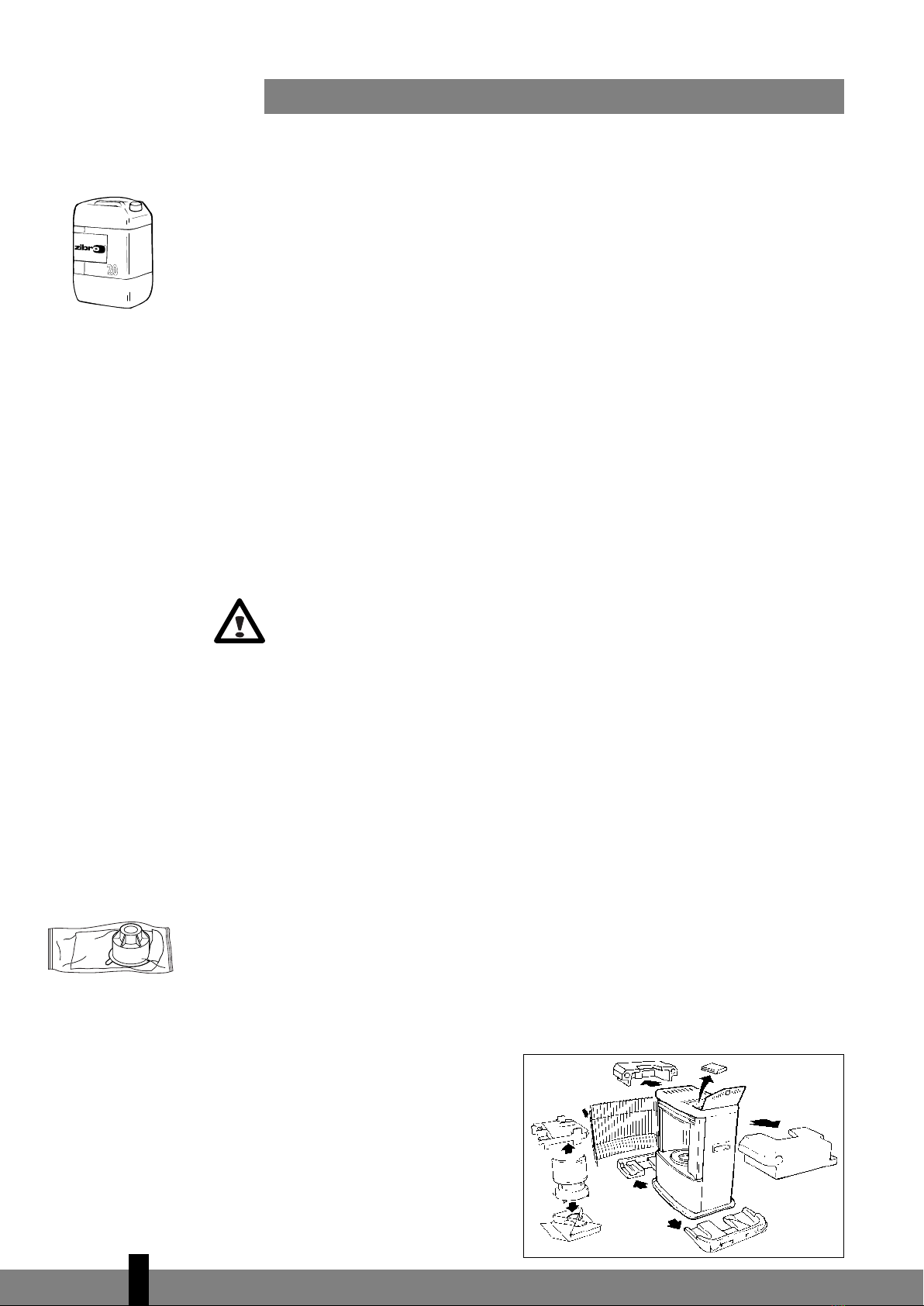

•Le remplissage du réservoir doit se faire
(sécurité contrel’incendie):
- soit appareil à l’arrêt,
-soit dans un autre local que celui où est
installé le chauffage,
- dans tous les cas, l’utilisateur doit vérifier la
bonne fermeture de son réservoir rechargé
en dehors de toute source de chaleur ou de
feux nus.
•Votreappareil dégagera une odeur de 'neuf'
en chauffant pour la première fois.
•Conservez votre combustible dans un endroit
frais, à l'abri de la lumière après avoir fermé le
ou les bidons avec le bouchon d'origine.
•Le combustible vieillit. Utilisez à chaque début
de saison de chauffage du nouveau
combustible.
•Si vous chauffez au Zibro Extra ou Zibro Kristal
vous êtes assurés d'avoir un combustible de
bonne qualité et conforme à l'arrêté du
8/1/1998 et du 18/7/2002 relatif aux
caractéristiques du combustible liquide pour
appareils mobiles de chauffage.
•Si vous changez de marque et/ou de type de
combustible, vous devez d'abord vous assurer
que l’appareil combustible liquide consomme
entièrement le combustible présent.

Vous trouverez ce
bouchon de transport
séparément dans le
carton. Pour transporter
l’appareil dans votre
véhicule, utilisez
obligatoirement le
bouchon de transport. Il
faut donc bien le
conserver!
CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE:
AÉREZ TOUJOURS SUFFISAMMENT
Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal
afin d'utiliser l’appareil en toute sécurité, sans aération supplémentaire. Si le
volume de la pièce est plus petit que celui préconisé, vous devez toujours
entrebâiller une fenêtre ou une porte (± 2,5 cm). Il est important que chaque pièce
où l'appareil est utilisé soit munie d'une entrée d'air suffisante et d'une sortie d'air
efficace (section minimale de 50 cm
2
pour chaque orifice). N'utilisez pas votre
appareil dans les pièces insuffisamment aérées ou situées au-dessous du niveau du
sol et/ou au-dessus de niveau plus haut que 1500 mètres, ni dans les caravanes, les
bateaux et les cabines de véhicules. Toute modification du système de sécurité est
interdite, car dans ce cas, nous ne pourrons plus garantir le bon fonctionnement du
contrôleur d'atmosphère. En cas de doute, consultez votre revendeur.
DESSUS TEMPÉRÉ (LE ‘SAFE TOP’)
L’appareil est muni d’un dessus tempéré, nommé le système ‘Safe top’.
Ceci permet de diminuer la température du plateau supérieure.
Si le dessus tempéré est touché par accident, ce dessus tempéré permet un risque
réduit.
Attention: le plateau supérieur et la grille devant restent chaud.
Eviter tout contact avec la grille.
LE COMBUSTIBLE APPROPRIÉ
Votreappareil a été conçu pour fonctionner avec du pétrole pur, de haute qualité
et dénué d'eau, comme ZibroExtra ou ZibroKristal. Seuls ces combustibles vous
assureront une combustion propreet optimale. Réclamez-les chez votre
revendeur ou consultez notre site internet pour l’adresse de nos points de ventes.
Un combustible de moins bonne qualité peut se traduire par:
Eun dépôt de carbone excessif sur la mèche
Eune combustion imparfaite
Eune réduction de la durée de vie de l’appareil
Eun dégagement de fumée et/ou de mauvaise odeur
Eun dépôt sur la grille ou le manteau
Un combustible approprié est donc essentiel pour un usage sûr et durable de votre
appareil.
Le chauffage mobile à combustible liquide est un appareil de chauffage d’appoint,
àfonctionnement intermittent.
Pour une utilisation convenable, l’ utilisateur doit respecter les prescriptions
suivantes:
INTERDICTION
-d’utiliser le chauffage mobile à combustible liquide dans les caravans, les bateaux
et les cabines de véhicules
-d’utiliser le chauffage mobile à combustible liquide dans les pieces
insuffisamment aérées (se reporter au volume minimal à chauffer dans le tableau
des caractéristiques)
ou situées en dessous du niveau du sol et / ou au dessus de niveau plus haut que
1500 mètres
-de toute intervention par l’utilisateur sur les dispositifs de sécurité du chauffage.
L’utilisation de ce type de chauffage dans les locaux recevant du public (ERP) doit
fairel’objet d’une démarche réglementée. Il est imperative de se renseigner
auparavant.
Seul un combustible
approprié vous garantit
un usage sûr et durable
de votre appareil.
3
4
A

MANUEL
AINSTALLATION DE L’APPAREIL
Retirez avec précaution votre appareil du carton et vérifiez-en le contenu.
En plus de l’appareil, vous devez disposer:
Ed'une pompe à combustible
Ed'un bouchon de transport
Edu présent manuel d'utilisation
Conservez le carton et l'emballage (fig. A) à des fins d'entreposage et/ou de
transport.
Retirez les calages de protection :
ERetirez la cale de maintien en polystyrène au niveau de la grille G.
Soulevez la grille hors de la rainure (fig. B) et tirez-la vers l'avant.
ERetirez la cale de maintien en polystyrène au dessus du brûleur Den la
poussant vers le bas et dégagez-la de l’appareil (fig. C).
ERetirez le brûleur de l’appareil et dégagez-en le matériel d'emballage
présent sous le brûleur (fig. D).
ERemettez le brûleur en place. Le brûleur se trouve bien positionné si, à
l'aide de la poignée E,vous pouvez le déplacer sans effort légèrement à
gauche et à droite (fig. E). Fermez la grille.
EOuvrez le couvercle du réservoir amovible Het retirez la cale de carton.
Remplissez le réservoir amovible en suivant les instructions du chapitreB.
Placez les piles dans leur logement L,situé à l'arrièrede l’appareil mobile de
chauffage à combustible liquide (fig. F). Faites attention aux pôles + et -.
La surface du sol doit être plane.
Votre appareil est maintenant prêt à l'emploi.
BREMPLISSAGE DU COMBUSTIBLE
Remplissez votre réservoir amovible dans un lieu approprié (au cas où vous
renverseriez du combustible). Procédez comme suit:
Assurez-vous que l’appareil est éteint.
Soulevez le couvercle H,dégagez le réservoir amovible Iet retirez-le de
l’appareil (fig. G). Attention! quelques gouttes de combustible peuvent
encore s'écouler du réservoir. Posez le réservoir amovible (bouchon en haut)
puis dévissez le bouchon du réservoir).
Prenez la pompe à main et introduisez le tuyau rigide dans le bidon.
Veillez à ce que ce dernier soit plus haut que le réservoir amovible (fig. H).
Introduisez le tuyau flexible dans l'orifice du réservoir amovible.
Serrez le bouton situé au dessus de la pompe (en le tournant à droite).
4
3
2
1
6
5
4
3
2
1
3
5
EEEEEE
B
C
D
E
F
G
H

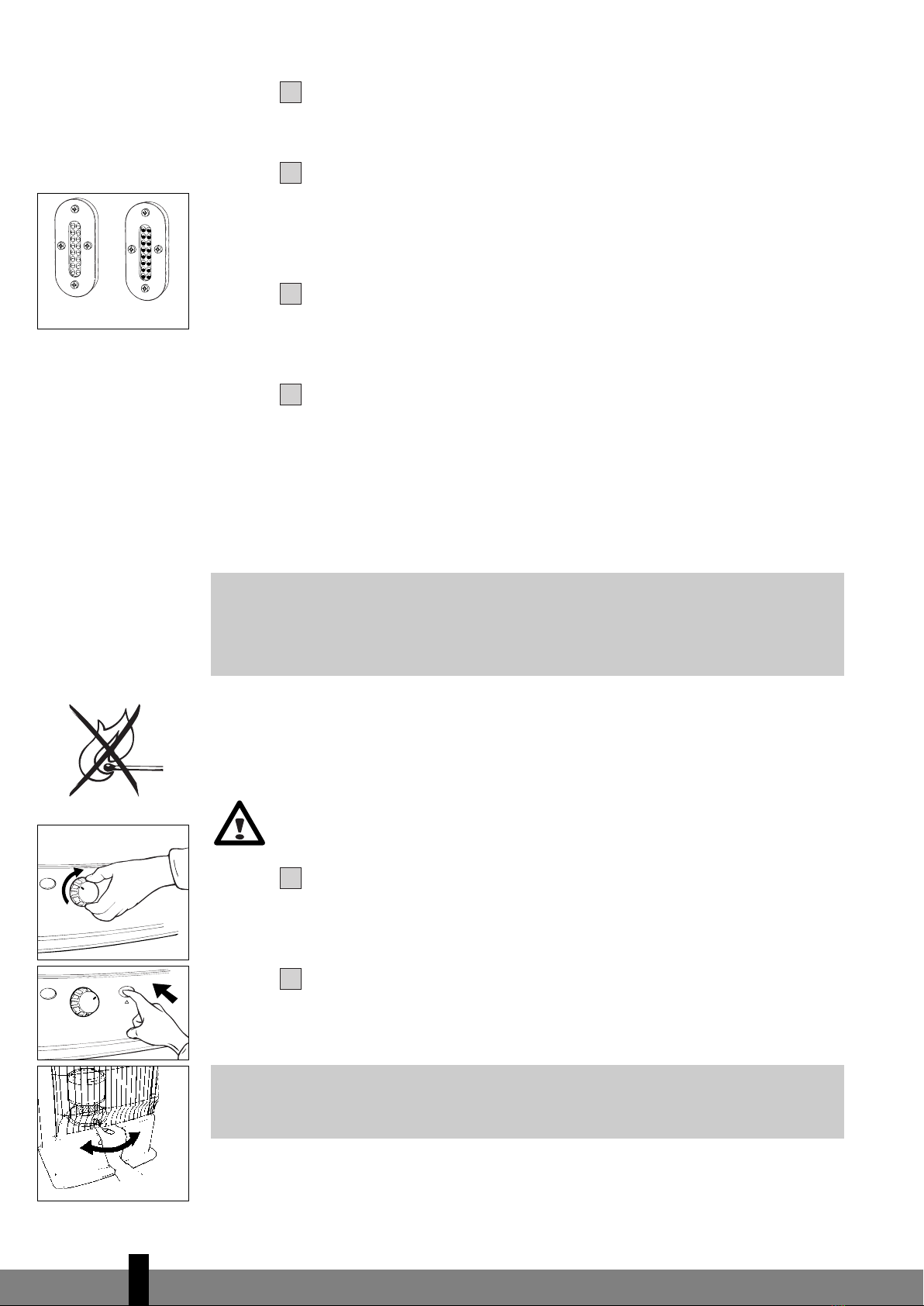

Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à
couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus
besoin de presser la pompe.
Lors du remplissage, observez attentivement la jauge du niveau de
combustible J(fig. I). Si le réservoir amovible Iest plein, désamorcez la
pompe en desserrant le bouton situé sur la pompe (en le tournant à gauche).
Ne remplissez jamais trop le réservoir, surtout si le combustible est très froid
(en chauffant, le combustible se dilate).
Ne laissez pas le combustible encore présent dans la pompe, remettez-le dans
le bidon et retirez la pompe avec soin. Vissez le bouchon du réservoir
minutieusement sur le réservoir. Essuyez le combustible éventuellement
renversé.
Vérifiez que le bouchon du réservoir est bien vissé. Remettez le réservoir
amovible dans l’appareil (bouchon en bas). Refermez le couvercle. Pensez
àfermer votre bidon pour éviter des dépôts d'eau.
CALLUMAGE DE L’APPAREIL
Au début, appareil mobile de chauffage à combustible liquide neuf dégage une
certaine odeur. Assurez donc une aération supplémentaire ou bien allumez votre
appareil la première fois à l'extérieur de l'espace habitable.
Si vous utilisez l’appareil pour la premièrefois, vous devez, après avoir placé le
réservoir amovible plein, attendre 30 minutes environ avant d'allumer. Cela
permet à la mèche de s'imbiber de combustible. Procédez de la même manière
lors d'un changement de mèche.
Avant d'allumer l’appareil, vérifiez toujours l'indicateur du combustible Fpour
savoir si vous devez d'abordremplir le réservoir amovible (vert=plein, rouge=vide).
Allumez toujours l’appareil en vous servant de son allumage électrique.
N'utilisez jamais d'allumettes ou de briquet.
Procédez comme suit:
Tournez le bouton central Bàdroite jusqu'à la butée (fig. J). En exerçant une
petite pression, vous pourriez faire tourner le bouton central un peu plus; ce
dernier revient cependant tout seul par effet ressort. Ainsi, vous mettez la
mèche dans la position plus élevée et le système de protection en service.
Appuyez sur le mécanisme d'allumage C(fig. K) mais pas trop fort. Dès
qu'une petite flamme apparaît dans le brûleur D,vous pouvez relâcher le
mécanisme d'allumage.
Si après une première utilisation de l’appareil le bouton ne tient pas enclenché.
Tourner le bouton (fig. L) dans le sens inverse des aiguilles d’une montre, puis
refaire l’opération inversée pour procéder à l’allumage (chapitre C).
2
1
8
7
6
5
3
6
I
vide plein
☞☞
J
E
K

☞☞

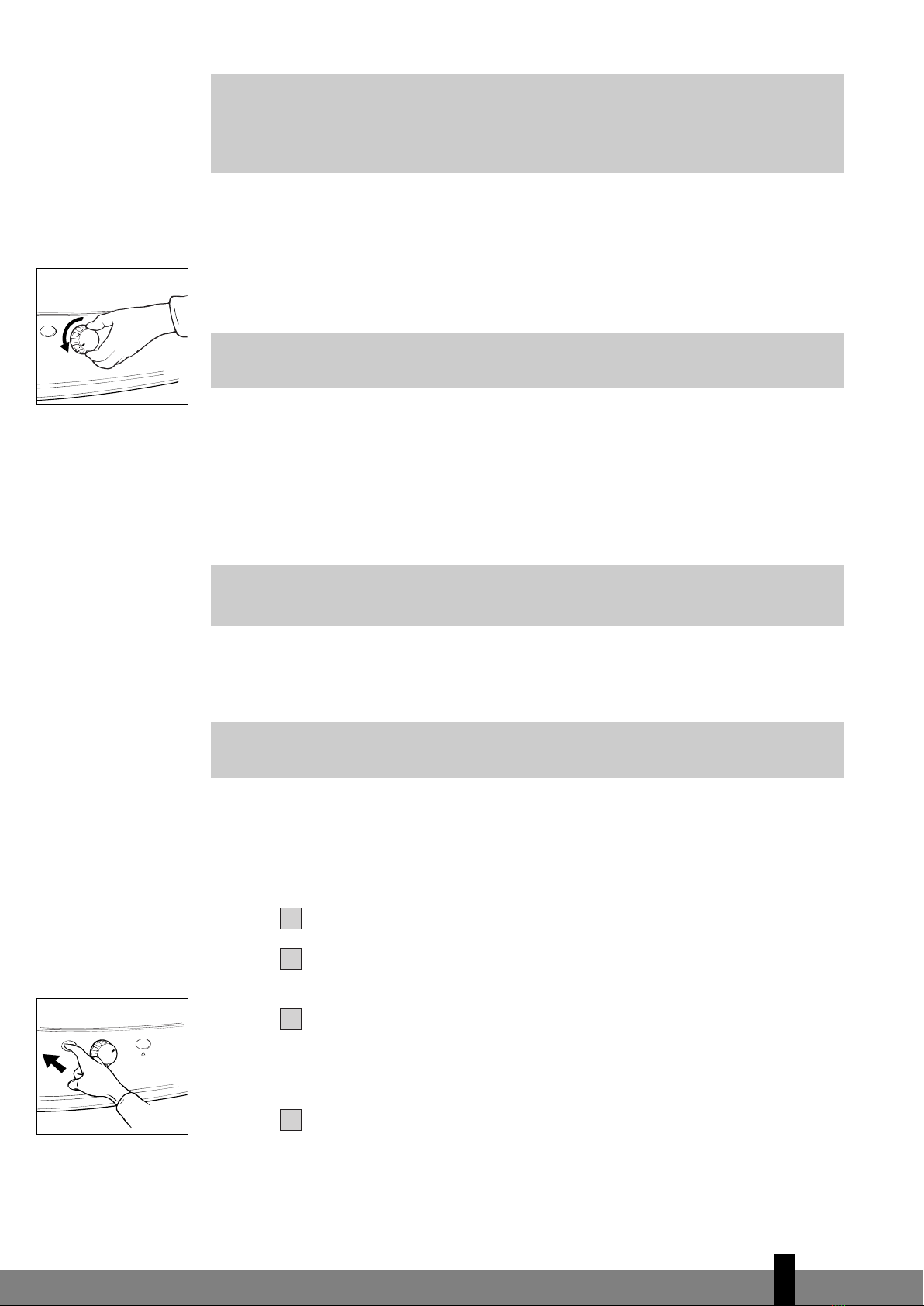

Après allumage de l’appareil, vérifiez toujours que le brûleur Dest bien
vertical en le bougeant légèrement à l'aide de la poignée Evers la gauche et
vers la droite (fig. E). Cela doit s'effectuer sans forcer. Si le brûleur est mal
positionné, il se formera de la fumée et de la suie.
DFONCTIONNEMENT DE L’APPAREIL
Après allumage de l’appareil, il vous faut attendre 10 à 15 minutes avant de
pouvoir contrôler si l’appareil fonctionne bien. Les hauteurs maximales et
minimales autorisées pour votre flamme sont indiquées figure Q. Une flamme trop
haute peut provoquer la formation de fumée et de suie alors qu'une flamme trop
basse entraîne la formation d'odeur et d'usure de la mèche.
Vous pouvez régler la flamme un peu en vous servant du bouton central B(fig. L).
Si la combustion reste faible, vous devez régler la hauteur de la mèche (voir le
chapitre F).
Les causes possibles d’une flamme trop basse sont:
Etrop peu de combustible (remplissez le réservoir)
Ecombustible de mauvaise qualité (consultez votre revendeur)
Etrop peu d’aération (entrebâillez une fenêtre ou une porte)
Eusure de la mêche (consultez votre revendeur, ou changez
la mèche, voir chapitreM)
L’appareil est équipé d’un système de sécurité qui éteint l’appareil lorsque vous
soulevez le réservoir de rechange pour le retirer.Pour rallumer l’appareil, replacer
le réservoir et suivre les instructions indiquées dans le chapitre C.
EEXTINCTIONDE L’APPAREIL
Laissez l’appareil brûler pendant ± 1 minute en position minimum. Appuyez sur le
bouton d’extinction A.La flamme s’eteindra après quelques instants (fig. L).
En cas d’urgence vous pouvez éteindre l’appareil en poussant le bouton d'ex-
tinction A(fig. M).
FRÉAJUSTEMENT DE LA HAUTEUR DE LA MÈCHE
Après un certain temps d’utilisation, la combustion ne s’effectue plus
suffisamment (chapitreD). Dans ce cas, vous pouvez régler la hauteur de la mèche.
Eteignez l’appareil. Procédez comme suit:
Appuyez sur le bouton d’extinction A(fig. M).
Tirez le bouton central Bde l’appareil de manière à ce que le verrouillage
Osoit visible.
Mettez la bague plastique entre le pouce et l'index et tirez-la vers l'avant.
Tournez la bague de 1 palier plus haut vers la position 2 ou 3 (fig. N). Pressez
la bague avec précaution de manière à ce que l'évidement réenveloppe le
petit cliquet.
Poussez avec précaution le bouton central Bpour le mettre en place. Cela
ne peut s'effectuer que d'une seule manière : voyez l'arrière du bouton pour
la bonne position.
4
3
2
1
3
7
☞☞
L
M

☞

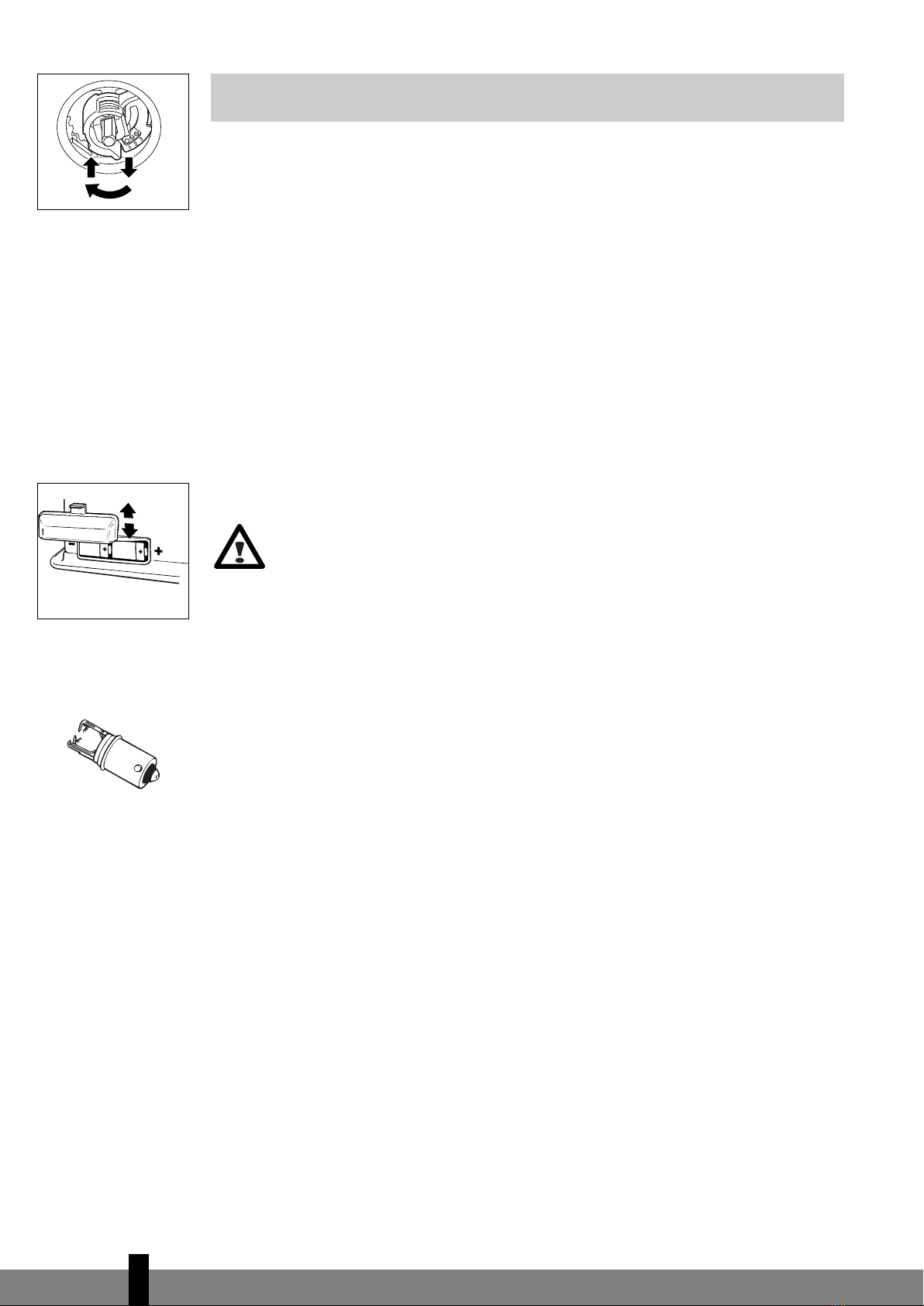

Si le réajustement de la hauteur de la mèche ne donne pas l'effet souhaité,
vous devez laisser l’appareil brûler la totalité du combustible (chapitre H).
Si la combustion reste quand même faible et votre mèche se trouve entre-temps
en position 3, prenez contact avec votre revendeur, ou changez la mèche, voir
chapitre M).
Si, la flamme devient trop haute (fig. Q), vous devez remettre le verouillage Oun
cran plus bas. Si non, vous risquez de provoquer la formation de fumée et de suie.
GPANNES: CAUSES ET REMÈDES
Si vous n'arrivez pas à remédier à une panne à l'aide des instructions ci-dessous,
vous devez contacter votre revendeur.
L’ALLUMAGE NE MARCHE PAS.
ELes piles ne sont pas bien placées dans leur logement.
Vérifiez (fig. F).
ELes piles ne sont pas assez puissantes pour l'allumage.
Changez-les (fig. F).
EL’appareil a entièrement consommé son combustible ou bien la mèche a
été changée.
Après avoir remis le réservoir amovible en place, attendez 30 minutes avant
d'allumer.
EVous avez poussé la coulisse d’allumage Ctrop fort vers le bas.
Poussez moins fort(chapitreC).
EL’allumeur Kest défectueux.
Consultez votre revendeur.
FLAMME INSTABLE ET/OU SUIE ET/OU ODEUR.
ELe brûleur Dn’est pas correctement placé.
Mettez-le bien droit à l’aide de la poignée Ejusqu’à ce que vous puissiez la
bouger facilement légèrement à gauche et à droite.
ELa hauteur de flamme n’a pas été correctement réglée.
Voir la fig. P et les instructions du chapitreD.
EVous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
EVous utilisez un combustible inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ.
EDe la poussière s’est accumulée à l’intérieur de l’appareil.
Consultez votre revendeur.
ELa hauteur de la mêche n’est pas correct.
Voir chapitre F.
L’APPAREIL S’ÉTEINT LENTEMENT.
ELe réservoir amovible est vide.
Voir le chapitre B.
EIl y a de l’eau dans le réservoir inférieur.
Consultez votre revendeur.
ELe haut de la mèche s’est durci.
L’appareil doit consommer tout son combustible (chapitreH). Utilisez un
combustible approprié.
EVous utilisez un combustible usagé.
Commencez chaque saison froide avec un combustible neuf.
L’APPAREIL BRULE TOUJOURS FAIBLEMENT.
ELa mèche est trop basse.
Voir chapitre F.
EL’appareil a consommé pratiquement tout le combustible avant d’être de
nouveau rempli.
Après avoir placé le réservoir amovible plein, attendez 30 minutes avant
d’allumer.
EVous utilisez un combustible usagé ou inadapté.
Voir LE COMBUSTIBLE APPROPRIÉ
ELa pièce est insuffisamment aérée.
Ouvrez largement une fenêtre ou porte pendant quelque temps, puis
laissez-la entrebâillée.
3
8
L’allumeur
est défectueux.
F
F
N

L’APPAREIL BRULE TROP FORT.
EVous utilisez un combustible inadapté, trop volatil.
Voir LE COMBUSTIBLE APPROPRIÉ.
ELa mèche est trop élevée.
Voir chapitre F.

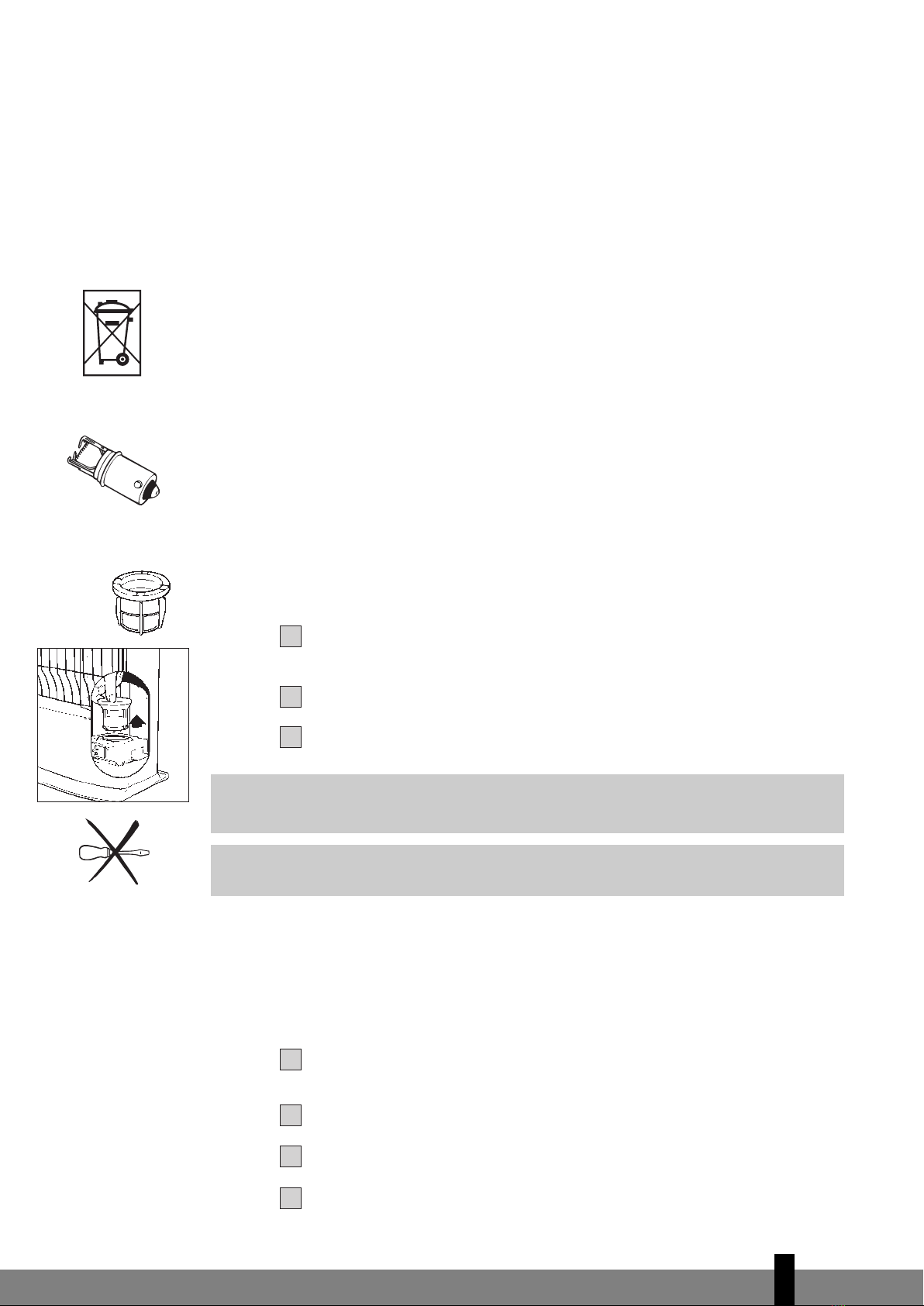

HÀPROPOS DE L’ENTRETIEN
Votre appareil exige peu d'entretien. Mais vous devez essuyer la poussière et les
taches au moyen d'un chiffon sec. A défaut de quoi, des taches tenaces peuvent se
former. Normalement, trois éléments sont sujets à l’usure:
1. LES PILES
Vous pouvez les changer vous-même. Ne jetez pas les piles usagées à la poubelle.
Observez les règles en vigueur dans votre commune concernant les petits déchets
chimiques.
2. LA MÈCHE
Pour prolonger la durée de vie de la mèche, vous devez laisser de temps à autre
l’appareil consommer entièrement son combustible (jusqu'à ce qu'il s'éteigne de
lui-même). Procédez ainsi lorsque vous constatez que la flamme devient faible. En
consommant totalement son combustible, l’appareil dégage une odeur. Il vous est
donc conseillé de le faire à l'extérieur de l'espace habitable.
3. L’ALLUMEUR
La durée de vie de l’allumeur sera prolongée si vous l’utilisez correctement.
Changez les piles à temps et poussez le mécanisme d’allumage vers le bas sans
forcer. Si le filament est rompu, l’allumeur doit être remplacé.
LE FILTRE À COMBUSTIBLE
Vérifiez aussi régulièrement le filtre à combustible.
Enlevez le réservoir amovible Ihors de l’appareil puis retirez le filtre à
combustible (fig. O). Ayez un chiffon à portée de main pour essuyer le
combustible restant.
Retirez le filtre à combustible et nettoyez-le avec du combustible ou à l’aide
d’une soufflette (ne nettoyez jamais à l’eau!)
Remettez le filtre à combustible en place dans l’appareil.
Ne démontez pas vous-même l’appareil. Pour toute réparation éventuelle,
contactez toujours votre revendeur.
Avant de procéder à son entretien, laissez l’appareil refroidir.
IENTREPOSAGE (FIN DE LA SAISON)
Ala fin de la saison, nous vous conseillons de faireen sorte que l’appareil
consomme la totalité de son combustible puis de l'entreposer dans de bonnes
conditions. Veuillez suivre les instructions suivantes:
Allumez l’appareil à l'extérieur de l'espace habitable et laissez-le
consommer entièrement son combustible.
Laissez l’appareil refroidir.
Nettoyez l’appareil à l'aide d'un chiffon sec.
Retirez les piles de l’appareil Let conservez-les dans un endroit sec.
4
3
2
1
3
2
1
3
9
☞☞
L’allumeur.
O
filtre

3
10
P
bouchon de transport
O
Rangez l’appareil dans un lieu sans poussière, si possible en utilisant
l'emballage d'origine. Vous ne pourrez pas conserver le combustible restant
pour la saison suivante. Allumez l’appareil et laissez-le consommer
entièrement son combustible. Ne jetez pas le combustible n'importe où.
Observez les règles en vigueur dans votre commune concernant les déchets
chimiques.
Dans tous les cas, commencez la nouvelle saison avec du combustible neuf.
Lorsque vous réutilisez de votre l’appareil suivez les instructions de nouveau
(dès chapitre A).
JTRANSPORT
Afin d'éviter les fuites de combustible durant le transport de l’appareil, vous devez
prendre les précautions suivantes:
Laissez l’appareil refroidir.
Retirez le réservoir amovible Ide l’appareil et retirez le filtre à combustible
(fig. O). Ce dernier peu goutter un peu; gardez un chiffon à portée de main.
Conservez le filtre et le réservoir amovible indépendamment de l’appareil.
Mettez le bouchon de transport à la place du filtre à combustible (fig. P) et
enfoncez-le bien.
Transportez l’appareil toujours en position verticale.
KSPÉCIFICATIONS TECHNIQUES
Allumage électrique
Combustible Combustible liquide pour appareils
mobiles de chauffage (Arrêté du 8/1/1998 et du 18/7/2002)
Puissance calorifique max. 225 g/h 2400 Watt
Conseiller pour des pièces normalement minimum 40 maximum 85
air
é es(m3)**
Ne convient pas pour des pieces de volume 40 m3 /16 m2
inférieur à **
Consommation de combustible (l/heure)* 0,250
Consommation de combustible (g/heure)* 200
Autonomie du réservoir (heures) minimum 16
Contenance du réservoir amovible (litres) 4,0
Poids (kg) 9,0
Dimensions (mm) largeur 428
(plateau inférieur compris) profondeur 295
hauteur 513
Accessoires pompe à main, bouchon de transport
Piles 2x LR20, MN 1300, 1,5V, size D
Type mêche F
*En cas de réglage en position maximale ** Ces valeurs sont données à titre indictif
Le marquage CE correspond à la conformité aux normes EN55014(1993)et
EN50082-1(1992)
4
3
2
1
6
5
☞
filtre

LCONDITIONS DE GARANTIE
Votre appareil est couvert par une garantie de 2 ans à compter de la date d'achat.
Durant cette période, tous les vices de fabrication ou de conception seront réparés
gratuitement. De plus, les règles suivantes s'appliquent :
Nous rejetons expressément toute autre demande d'indemnisation, y compris
en cas de préjudice indirect.
La réparation ou le changement de pièces effectués dans la période de
garantie n'entraîne pas la reconduction de la garantie.
La garantie ne s'applique pas dans les cas suivants: modifications apportées au
l’appareil, usage de pièces non d'origine, réparations de l’appareil
effectuées par des tiers.
Les pièces sujettes à l'usure normale, comme la mêche, les piles, l’allumeur et
la pompe à main ne sont pas couvertes par la garantie.
La garantie s'applique uniquement si vous présentez le bon d'achat d'origine,
daté et ne portant pas de modifications.
La garantie ne s'applique pas en cas de dommage occasionné par des
manipulations non conformes au manuel d'utilisation, par une négligence ou
par l'usage de combustible non approprié ou usagé. Un combustible non
approprié peut même être dangereux*.
Les frais d'expédition et les risques liés à l'envoi de l’appareil ou de ses
pièces sont toujours à la charge de l'acheteur.
En cas de problème, consultez le manuel d'utilisation. Si le problème persiste,
consultez votre revendeur.
*Les matières hautement inflammables, par exemple, peuvent produire une combustion incontrôlable avec,
pour conséquence, un jaillissement des flammes. Dans ce cas, n'essayez pas de déplacer l’appareil mais éteignez-
le immédiatement (voir le chapitre E). En cas d'urgence, vous pouvez utiliser un extincteur mais uniquement du
type B: extincteur à acide carbonique ou à poudre.
10 CONSEILS POUR UN USAGE EN TOUTE SÉCURITÉ
1Attirez l'attention des enfants sur la présence d'un l’appareil en
combustion.
2Ne déplacez pas l’appareil lorsqu'il chauffe ou s'il est encore brûlant.
Dans ces conditions, il ne faut pas ajouter du combustible ni
entreprendre l'entretien de l’appareil.
3Placez l'avant de l’appareil à au moins 1,5 mètredu mur, des rideaux
et des meubles.
4N'utilisez pas l’appareil dans des pièces poussiéreuses ni dans des
endroits à fort courant d’air. Dans ces deux cas, la combustion ne sera
pas optimale.
5Eteignez l’appareil avant de sortir ou d'aller vous coucher.
6Conservez le combustible exclusivement dans des réservoirs et bidons
adaptés.
7Veillez à ce que le combustible ne soit pas exposé à la chaleur ou à des
écarts de température extrêmes. Conservez le combustible toujours dans
un endroit frais, sec et sombre(la lumièresolaire dégrade la qualité du
combustible).
8N'utilisez jamais l’apapreil dans des endroits où des gaz, solvants ou
vapeurs nocifs (par exemple: gaz d'échappement ou vapeurs de
peinture) peuvent êtreprésents.
9Le plateau supérieur et la grille devant deviennent chauds. L’appareil ne
doit jamais êtrecouvert (risque d’incendie). Il faut éviter tout contact
avec le plateau supérieur et la grille.
10 Aérez toujours suffisamment.
7
6
5
4
3
2
1
3
11

3
12
LE CHANGEMENT DE LA MÈCHE
MAVANT DE COMMENCER A CHANGER LA MECHE,
L’APPAREIL DOIT ETRE ETEINT ET TOTALEMENT
REFROIDI.
Ouvrez la porte de réservoir et retirez le réservoir
amovible.
Retirez les piles qui se trouvent dans leur logement a
l’arrière de l’appareil.
Ouvrez la grille et retirez le brûleur puis refermez la
grille.
Retirez le bouton central en tirant vers vous.
Devissez les vis de maintien du manteau (3).
Soulevez le manteau vers le haut, puis l’inclinez vers
vous pour passer l’axe du bouton central.
Devissez les vis papillons (4) de maintien du support
mèche.
Retirez le support mèche.
Enlevez la vis qui se trouve sur l’axe du bouton central.
Retirez la butée de maintien en la tirant vers vous.
Tournez complètement vers la droite l’axe.
Retirez l’ensemble support de mèche en le tirant vers le
haut.
Retirez la mèche de l’anneau support mèche. Pour cela
retirez le crochet de maintien (ergot) du trou de
l’anneau de mèche. Pour cela il est conseillé de se munir
de gants et d’un récipient pour mettre la mèche dedans
une fois enlevée.
11
10
9
8
7
6
5
4
3
2
1
22
33
55aa55bb
77
11
44
991100
1111
66
88bb
88aa

3
13
1199bb
1122bb
1133aa
1177bb
1122aa
1133bb
1188bb
1188cc
1188aa
1188dd
1199aa
1166
1177aa
1155
Prenez la mèche et positionner les crochets de maintien
(ergots) dans les trous de l’anneau support de mèche.
Remettez l’ensemble support de mèche dans son
logement. Puis tourner complètement vers la gauche
l’axe, pour que celui-ci soit en contact avec le système
de cannelure qui se trouve sur le support de mèche.
Remettez la butée de maintien en la glissant sur l’axe
puis remettez la vis qui se trouve sur l’axe du bouton
central. Remettez le support mèche puis visser les vis
papillons (4).
Remettez le support de brûleur en place.
Serrez manuellement les papillons de manière égale.
Pour tester le bon fonctionnement du coulissement de
la mèche. Mettez la mèche en position basse puis à
l’aide du système masselotte déclencher l’appareil.
Répétez quelque fois. Si la mèche n’arrive pas dans la
position la plus basse elle à été mal monté et il faut
recommencer la procédure à partir de 12. Retirez le
bouton central en tirant vers vous.
Remettez le manteau dans sa position, les vis de
maintien du manteau.
Le bouton central, ouvrez la grille et repositionnez le
brûleur.
Remettez le réservoir amovible, les piles (faites
attention au pôle positif et au pôle négatif)et attendez
30 minutes pour que la mèche soit bien imbibée avant
de mettre l’appareil en fonctionnement.
19
18
17
16
15
14
13
12
1144aa1144bb

Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro, der Top-
Marke transportabler Kaminöfen. Sie haben sich für ein absolutes
Qualitätsprodukt entschieden, an dem Sie noch viele Jahre Ihre Freude haben
werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll.
Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch,
um so eine optimale Lebensdauer Ihres Zibro zu garantieren.
Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle
eventuell auftretenden Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Zibro.
Mit freundlichen Grüßen
PVG International b.v.
Abteilung Kundendienst
1LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2WENDEN SIE SICH IM ZWEIFELSFALL AN IHREN HÄNDLER.
3VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTEN. EEE
2
14

BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte
angegeben, die zur Inbetriebnahme Ihres Kamin-
ofens ausgeführt werden müssen. Detaillierte
Beschreibung der Handlungen entnehmen Sie bitte
der GEBRAUCHSANWEISUNG (Seite 17 ff).
•Das erste Mal wird Ihr Kaminofen während des
Brennens noch ‘neu’ riechen.
•Lagern Sie den Brennstoff an einem kühlen,
dunklen Ort.
•Brennstoff altert. Beginnen Sie jede Heizsaison
mit neuem Brennstoff.
•Wenn Sie Zibro Extra oder Zibro Kristal benutzen,
können Sie sich auf die Qualität des Brennstoffs
verlassen.
•Wenn Sie zwischen den einzelnen Sorten
wechseln, müssen Sie den Kaminofen erst voll-
ständig leer brennen lassen.
WICHTIGE
EINZELTEILE
Abschalt-Taste
(für Notstopp)
Drehregler
Zünd-Taste
Brennkammer
Handgriff
Brennkammer
Brennstoffanzeige
Gitter
Deckel
Brennstofftank
Brennstofftank
Brennstoffanzeige
Brennstofftank
Glühspirale
Batteriefach
Dochthöhe
A
B
C
4
E
F
G
H
I
J
K
L
M
EEEEEEEEEEEEEEEEEEEEEEE
Entfernen Sie das gesamte Verpackungsmaterial
(siehe Kapitel A, Abb. A).
Befüllen Sie den Brennstofftank Iund warten Sie 30 Minuten
bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. H).
Geben Sie die Batterien in das Batteriefach L
(siehe Kapitel A, Abb. F).
Überprüfen Sie, ob die Brennkammer Dgerade steht
(siehe Kapitel A, Abb. E).
Starten Sie den Kaminofen, indem Sie den Drehregler Blang-
sam nach
rechts drehen, bis er sich nicht weiter drehen läßt,
anschließend die Zünd-Taste Cvorsichtig betätigen (siehe
Kapitel C, Abb. J und K).
Nach dem Starten des Ofens dauert es 10 bis 15 Minuten,
bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
Schalten Sie den Kaminofen aus (siehe Kapitel E).
1
2
3
4
5
6
7
2
15

Diesen Transport-
verschluß finden Sie im
Verpackungskarton. Nur
hiermit kann der
Kaminofen nach
Benutzung problemlos
transportiert werden.
Bewahren Sie den
Verschluß also gut auf!
WICHTIG ZU WISSEN
JEDERZEIT AUSREICHEND VENTILIEREN
Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen
sicher, ohne zusätzliche Ventilation besonder gut betreiben zu können (siehe Kapitel K).
Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß
dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen
bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonders
gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Benutzen Sie den
Kaminofen nicht in Keller- oder anderen unterirdisch gelegenen Räumen.
DER SAFE TOP
Der Ofen ist versehen von einem Safe Top. Dieser verringert die Temperatur an der
Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf
schwere Verletzung erheblich verringert. Berücksichtigen Sie aber, daß die
Oberseite immer noch heiß wird.
Berühren Sie die Oberseite und das Gitter nicht.
DER RICHTIGE BRENNSTOFF
Ihr Kaminofen wurde für die Benutzung von wasserfreiem, sauberem Petroleum
hoher Qualität, wie ZibroExtra oder Zibro Kristal, entwickelt. Nur dieser
Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff
geringerer Qualität kann zu folgenden Problemen führen:
Eübermäßige Ablagerung auf dem Docht
Eunvollständige Verbrennung
Everkürzte Lebensdauer von Docht und Kaminofen
ERauch und/oder Geruch
ENiederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und
komfortablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihrem Händler in Ihrer direkten Umgebung über den
richtigen Brennstoff für Ihren Kaminofen.
Nur mit dem richtigen
Brennstoff ist eine
sichere, effiziente und
komfortable Benutzung
Ihres Kaminofens
gewährleistet.
2
16
A

GEBRAUCHSANWEISUNG
ADIE INSTALLATION DES KAMINOFENS
Nehmen Sie den Zibro vorsichtig aus dem Karton und kontrollieren Sie
den Inhalt auf Vollständigkeit.
Außer dem Zibro muß folgendes vorhanden sein:
Eeine Syphonpumpe
Eein Transportverschluß
Ediese Gebrauchsanweisung

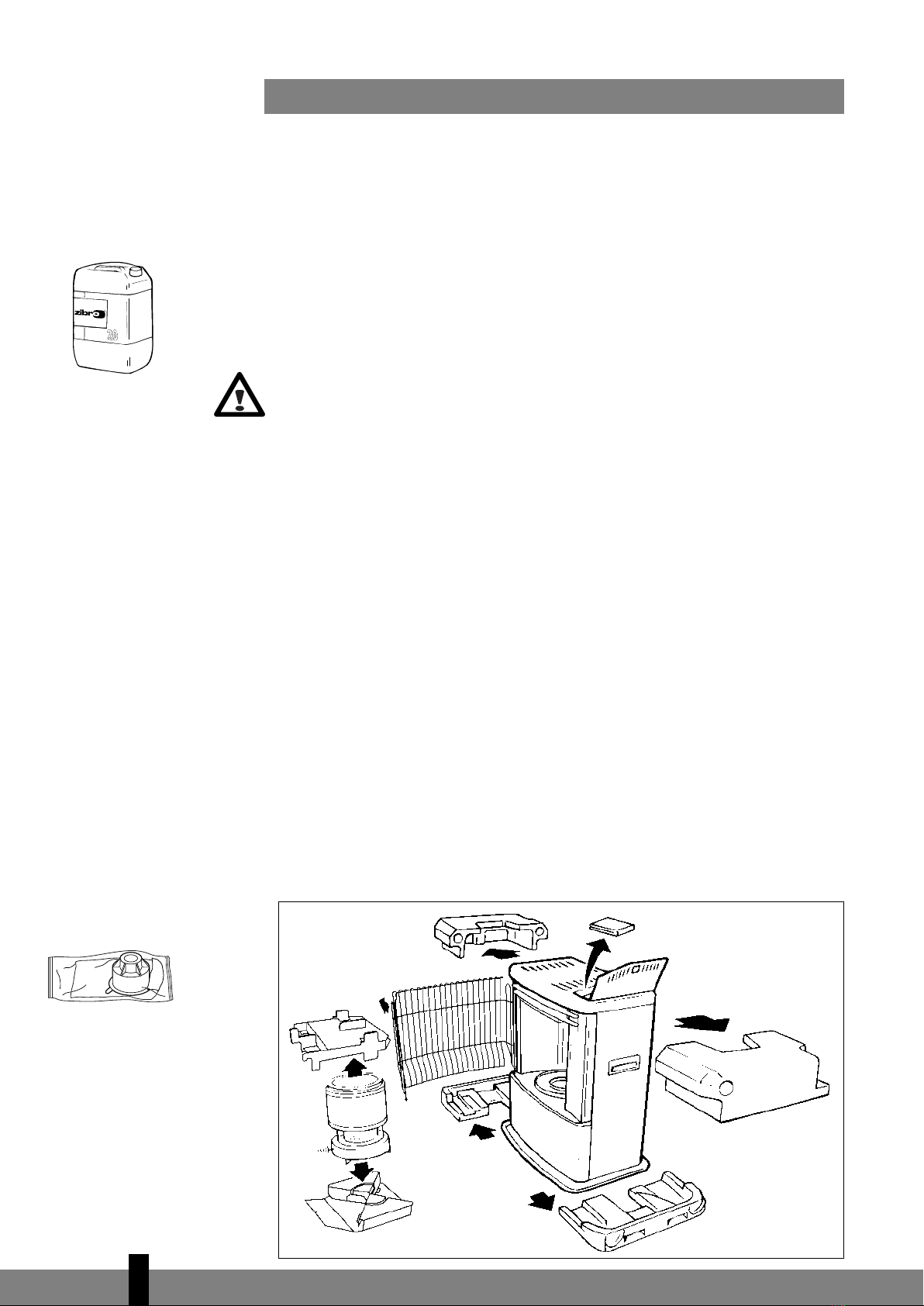

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung
und/oder Transport auf.

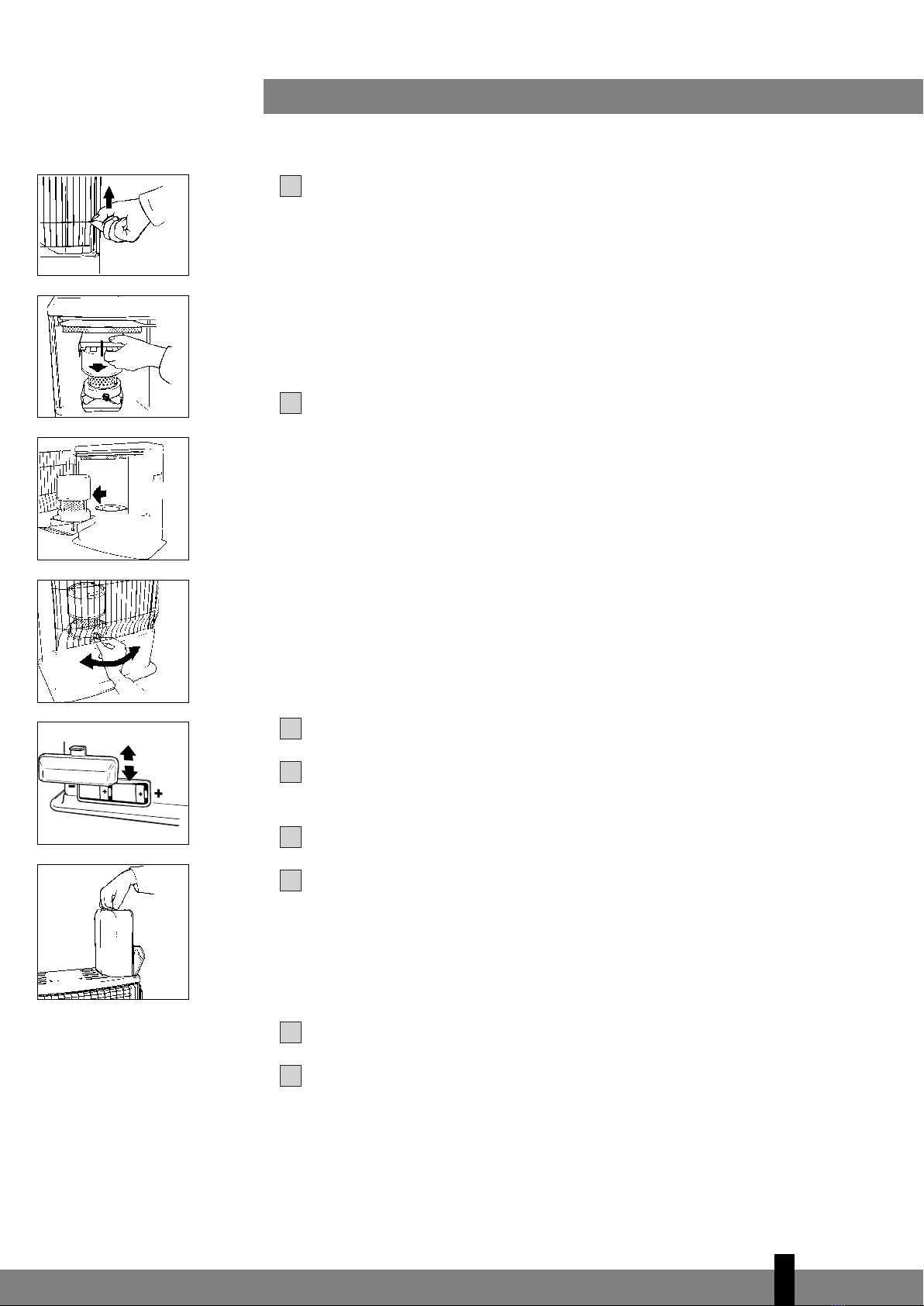

Entfernen Sie das übrige Verpackungsmaterial:
EEntfernen Sie das Stückchen Verpackungsmaterial vom Gitter G.Heben
Sie das Gitter aus der Kerbung (Abb. B) und ziehen Sie es nach vorn.
EZiehen Sie den Karton an der Oberseite der Brennkammer Dvorsichtig
heraus und entfernen sie ihn (Abb. C). Nehmen Sie die Brennkammer aus
dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der
Brennkammer (Abb. D).
ESetzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig,
wenn sie sich ohne Schwierigkeiten mit dem Handgriff Eetwas nach links
und rechts verschieben lässt (Abb. E).
ESchließen Sie das Gitter: leicht anheben, um es wieder in die Kerbung
einrasten zu lassen.
EÖffnen Sie den Deckel des Brennstofftanks Hund entfernen Sie das
Stückchen Karton.
Befüllen Sie den Brennstofftank wie in Kapitel B beschrieben.
Legen Sie die Batterien in das dafür bestimmte Fach Lan der Rückseite des
Kaminofens (Abb. F). Achten Sie dabei auf die + und - Pole.
Der Boden muß stabil und waagerecht sein.
Ihr Zibroist jetzt betriebsbereit.
BDAS BEFÜLLEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu
geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
Der Kaminofen sollte ausgeschaltet sein.
Öffnen Sie den Deckel Hund ziehen Sie den Brennstofftank Iaus dem
Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie
den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie
den Tankverschluß.
2
1
6
5
4
3
2
1
2
17
EEEEEE
B
C
D
E
F
G

Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken.
Das Befüllen ist einfacher, wenn der Kanister höher als der Brennstofftank
steht (Abb. H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des
Brennstofftanks.
Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts).
Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank
fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drücken.
Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstoff-
tanks J(Abb. I). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füll-
vorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder
auf (nach links). Den Tank niemals zu voll füllen. Vor allem dann nicht, wenn der
Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).
Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den
Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben
Sie den Tankverschluß. Wischen Sie eventuell verschütteten Brennstoff weg.
Kontrollieren Sie, ob der Tankverschluß gerade sitzt und fest angezogen ist.
Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß
nach unten). Schließen Sie den Deckel.
CDAS STARTEN DES KAMINOFENS
Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätz-
liche Ventilation oder starten Sie den Ofen das erste Mal außerhalb des Wohnraumes.
Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem
Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen
starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch
zu, wenn Sie den Kaminofen vollständig leer gebrannt haben,
beziehungsweise nach Austausch des Dochtes.
Achten Sie vor dem Starten des Kaminofens darauf, daß sich noch genügend Brenn-
stoff im Tank befindet (mit Hilfe der Brennstoffanzeige F).
Starten Sie den Kaminofen immer über die elektrische Zündung K.
Niemals Streichhölzer oder ein Feuerzeug benutzen.
Hierbei gehen Sie wie folgt vor:
Drehen Sie den Drehregler 2nach rechts bis zum Anschlag (Abb. J). Mit
einem gewissen Druck könnten Sie den Drehregler dann noch etwas weiter
drehen, er federt dann jedoch von selbst wieder zurück.So wird der Docht auf
die höchste Position eingestellt und das Sicherungssystem aktiviert.
Drücken Sie die Zünd-Taste Cvorsichtig (ca. 2-3 Sekunden) (Abb. K), aber
nicht zu stark. Spätestens wenn in der Brennkammer eine kleine Flamme
sichtbar wird, lassen Sie die Zünd-Taste los. Falls notwendig, Vorgang wiederholen.
2
1
8
7
6
5
4
3
2
18
I
leer voll
☞
J
E
H
K

☞ ☞

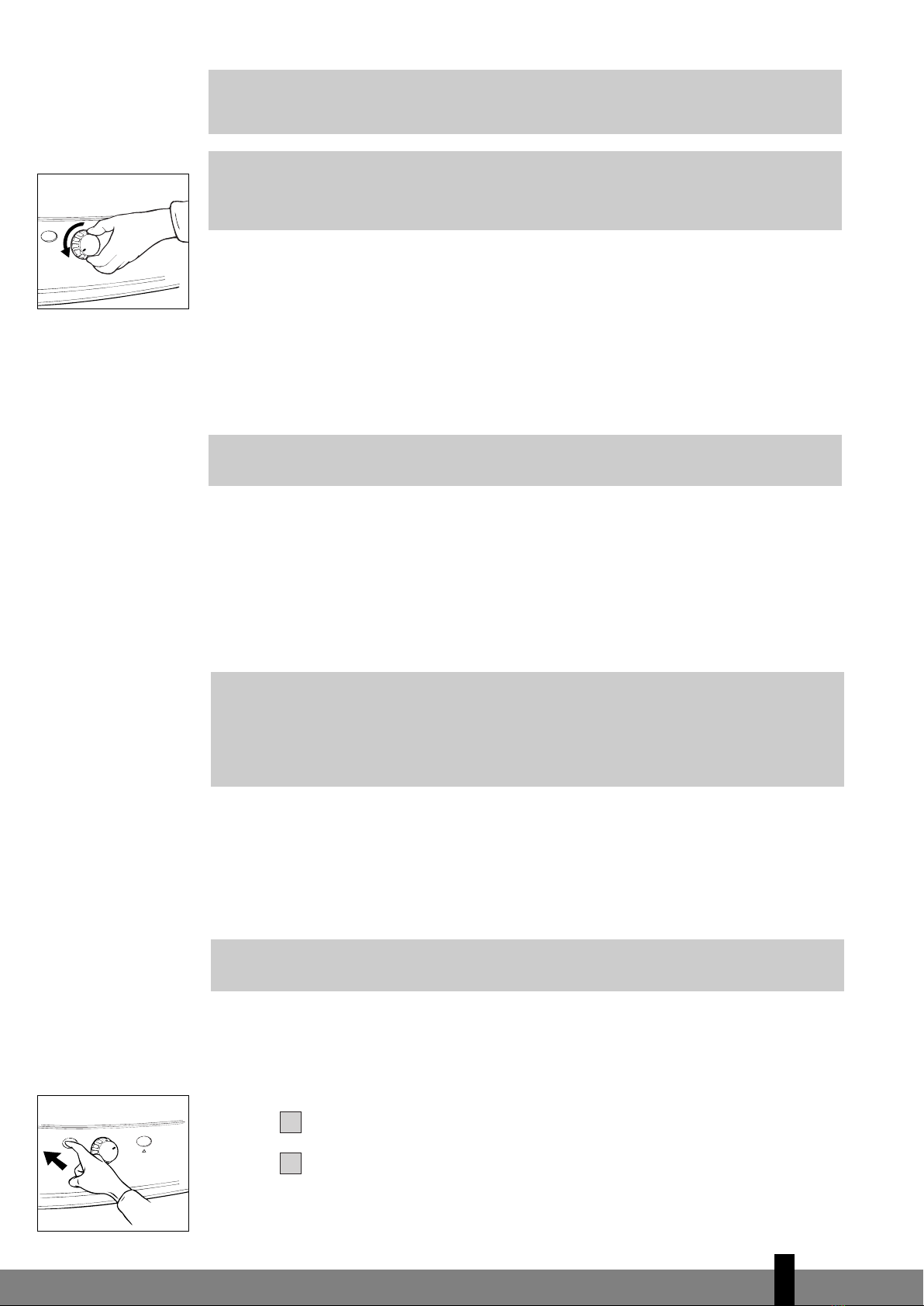

Sollte bei erster Benutzung des Ofens der Flammenregler nicht verriegelt sein,
drehen Sie dann den Flammenregler (Abb. L) erst ganz nach links, bevor Sie
den Docht für die Zündung in die höchste Position einstellen (Kapitel C).
Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer D
gerade steht, indem Sie den Handgriff Ekurz nach links und rechts
schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die
Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung.
DDAS BRENNEN DES OFENS
Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie
kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch-
und Rußentwicklung verursachen, während eine zu niedrige Flamme zu
Geruchsbildung führt. Auf der Seite neben dem Faltblatt können Sie sehen, wie
hoch die Flamme minimal und maximal brennen (Abb. Q) sollte. Sie können die
Flamme mit dem Drehregler Betwas regulieren (Abb. L).
Wenn die Flamme auf höchster Brennstufe zu niedrig bleibt, muß die
Dochthöhe nachgestellt werden (siehe Kapitel F).
Eine zu niedrige Flamme kann auch entstehen durch:
Ezu wenig Brennstoff (befüllen Sie den Brennstofftank)
Eschlechten Brennstoff (wenden Sie sich an Ihren Händler)
Ezu wenig Ventilation (ein Fenster oder eine Tür einen Spalt breit öffnen)
EVerschleiß des Dochtes (wenden Sie sich an Ihren Händler,oder wechseln
Sie den Docht, siehe Kapitel M)
Der Ofen ist mit einem Sicherheitssystem ausgestattet, das für eine automati-
sche Abschaltung des Ofens sorgt, sobald Sie den Brennstofftank aus dem Ofen
heben. Wenn Sie den Ofen wieder in Betrieb nehmen möchten, müssen Sie den
Brennstofftank wieder einsetzen und die im Kapitel C beschriebenen Schritte
befolgen.
EDAS AUSSCHALTEN DES KAMINOFENS
Den Kaminofen einige Minuten auf dem niedrigsten Stand brennen lassen.
Danach drücken Sie die Abschalt-Taste A.Die Flamme erlöscht nach kurzer Zeit
(Abb. M).
In Notfällen schalten Sie den Kaminofen mit der Abschalt-Taste Aaus (Abb. M).
FDAS EINSTELLEN DER DOCHTHÖHE
Nach einiger Zeit ist die Verbrennung nicht mehr hoch genug (Kapitel D). In diesem Fall
können Sie die Dochthöhe nachstellen, um die Verbrennung zu verbessern. Bei der
Nachstellung muß der Kaminofen ausgeschaltet sein. Gehen Sie folgendermaßen vor:
Drücken Sie die Abschalt-Taste A(Abb. M).
Ziehen Sie den Drehregler Bvom Ofen ab, so daß die Verriegelung der
Dochthöhe Osichtbar wird.
2
1
2
19
☞
☞☞
L
M
