ZITEC ZS9 User manual

ZITEC elektrisk løbehjul
brugsanvisning

Indhold：
1.
.Emballagens indhold........................................................... 02
2.
Produkt overblik .................................................................. 03
3.
Samling og opsætning ............................................................... 04
4.
Oplad løbehjulet .................................................................. 05
5.
Brug ..................................................................................... 06
6.
Sikkerhedsforskrifter............................................................. 08
7.
Sammenfolde og bære ........................................................ 13
8.Daglig rengøring og vedligehold .......................................... 14
9.
Specifikationer ..................................................................... 17
01

1. Emballagens indhold

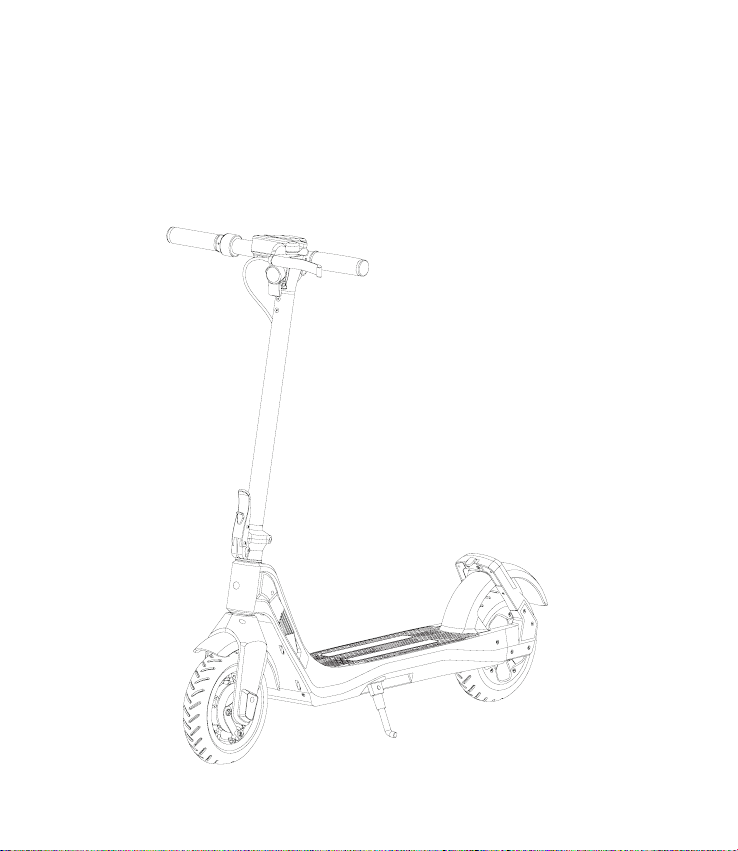

Samlet elektrisk løbehjul
Accessoires：
Kontroller omhyggeligt emballagens indhold. Hvis dele mangler eller er
beskadigede, skal du kontakte salgsstedets kundeservice
Oplader
Sekskantnøgle
Quick Relese Lever
Front Fork
Front Mudguard
Frone Wheel
Drum Brake
Skrue x 4
02

2. Produkt overblik
Håndtag
Forlygte
Styrstang
Folde håndtag
Forgaffel
Forskærm
Forhjul
Tromlebremse
Gashåndtag
Betjeningspanel
Ringeklokke
Bremse
Ringeklokke udløser
Folde mekanisme
Krog
Bremselys + løftehåndtag
Bagskærm
Pedal
Motor
Batterirum
Støttefod
03

3. Samling og opsætning
1. Sæt styrstangen op, og slå støttefoden
ned
3. Spænd skruerne på begge sider af
styrstangen fast med sekskantnøglen
2. Monter styret på styrestangen.
4. Tryk på tænd/sluk-knappen efter
samling for at sikre dig, at løbehjulet
fungerer korrekt.

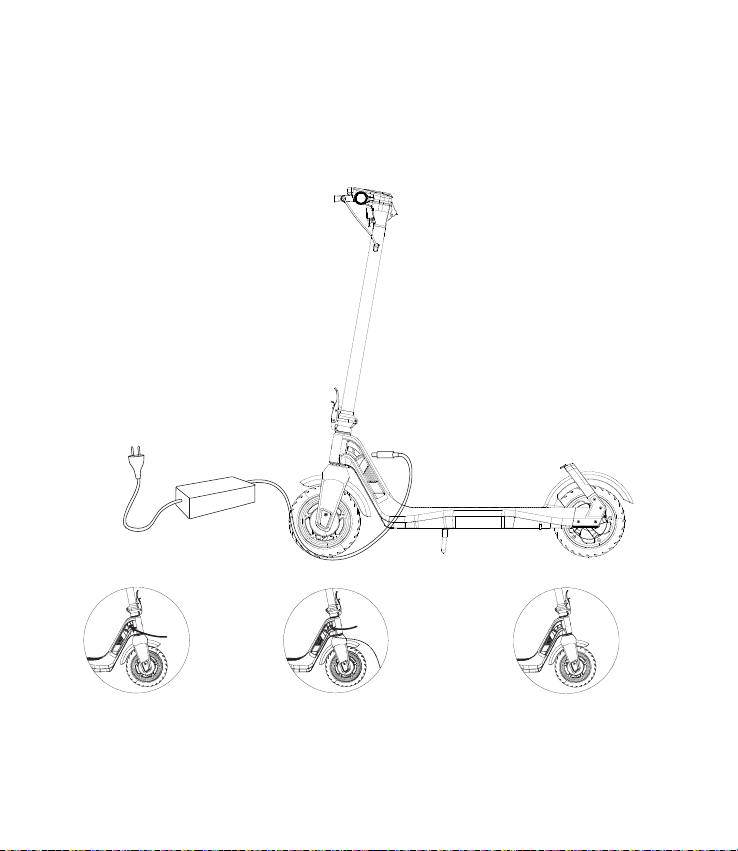

4. Oplad løbehjulet
Ladetilstand beskrivelse:
Løbehjulet er fuldt opladet når LED dioden på opladeren skifter farve fra rød til grøn.
Løft gummihætten op Sæt stikket fra opladeren ind i
ladestikket på løbehjulet. Sæt gummihætten på plads efter endt opladning.

06
5. Brug
Advarsel: Bær hjelm, albue og
knæbeskyttere, mens du lærer at bruge
løbehjulet. Læs brugsanvisningen
grundigt igennem inden første tur!
2.Sæt den ene fod op på løbehjulet, og
sæt langsomt af med den anden fra
jorden. Når løbehjulet begynder at rulle,
skal du sætte begge fødder på
løbehjulet og trykke på gashåndtaget.
Motoren begynder at køre, når
løbehjulets hastighed overstiger 5 km/t.
3. Når løbehjulet er bragt til
standsning, slutter den automatiske
accelerator. For at starte løbehjulet
igen gentag step 2.
1. Tænd for løbehjulet, og kontroller
batteriniveauet.

07

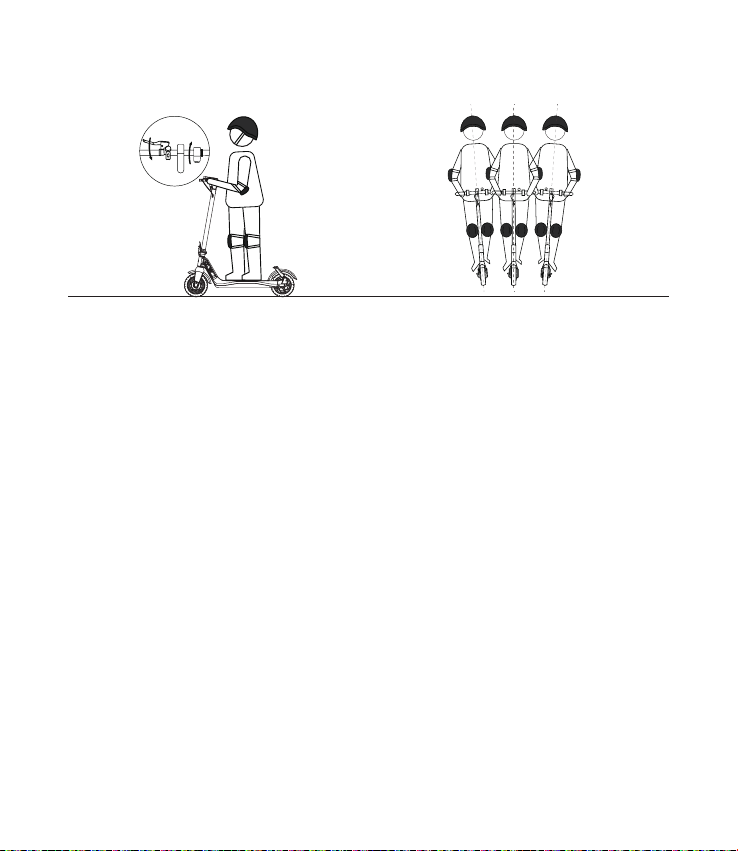

4. Slip gashåndtaget for at motorbremse
langsomt, mens løbehjulet genvinder
kinetisk energi (KERS), eller tryk på
bremsehåndtaget for at bremse hurtigere
5. Vip kroppen i samme retning som
du vil dreje, og drej langsomt på styret.

08
6. Sikkerhedsforskrifter
Vær opmærksom på risici.
Brug ikke løbehjulet i regnvjer.
Accelerer ikke på vej ned ad
bakker, og brems i tide for at kører
langsommer.
Pas på dørkarme,
elevatorrammer og andre
forhindringer i hovedhøjde.
Kør ikke hurtigere end 5-10 km/t, når
du kører over bump, dørtrin eller på
ujævne veje og overflader. Bøj let i
knæene for bedre at tilpasse dig
sådanne overflader.

09
For at forhindre uhensigtsmæssig brug af scooteren, skal scooterens forhjul
låses med en hængelås, når den er parkeret.
Tryk ikke på gashåndtaget, når
du trækker løbehjulet.
Hæng ikke tasker og poser på
styret. Hav altid begge fødder på løbehjulet
under kørslen.
hold dig på sikker afstand af
forhindringer.

10
Undgå de følgende farlige situationer.
Kør ikke på veje eller på
steder, hvor der færdes både
fodgængere og køretøjer.
Kør ikke igennem vandpytter,
som er over 2 cm dybe. Kør ikke flere ad gangen,
heller ikke med børn.
Drej ikke styret hårdt, når du
kører hurtigt.

11
Træd ikke på bagskærmen. Hold altid ved styret med begge
hænder.
Forsøg ikke at køre på trapper. Hop ikke over forhindringer.

12
Sikkerhedsinstruktioner
•Dette elektriske løbehjul er underholdene at køre på. Men når du kører på et
offentlig sted, betragtes løbehjulet som et køretøj med alle de risici, som kørsel med
et køretøj medfører. Af hensyn til din sikkerhed skal du følge denne brugsanvisning
og overholde færdselsloven og andre gældende retningslinjer vedrørende kørsel på
det sted, hvor du er.
•Du skal huske på, at risici aldrig kan undgås, da andre også kan køre uforsvarligt
eller hensynsløst, hvorved du er lige så sårbar, som hvis du går eller cykler. Jo
hurtigere du kører, jo længere er bremselængden. På en glat overflade kan du og
løbehjulet skride, miste balancen eller vælte. Det er vigtigt, at du er forsigtig, holder
afstand og ikke kører stærkere end forholdene tillader, især hvis du ikke er helt
fortrolig med brugen af løbehjulet.
•Respekter fodgængerne. Undlad at presse dem, især hvis det er børn. Når du
kører op bag fodgængere, skal du ringe med ringeklokken for at advare dem om, at
du kommer. Sænk hastigheden, og overhal dem venstre om (gælder i lande med
højrekørsel). Hvis du kører på tværs af fodgængere, skal du passere til højre for
dem med lav hastighed.
•Vær særligt opmærksom på at overholde sikkerhedsforskrifterne i denne
brugsanvisning i lande, hvor der ikke findes regler for brug af elektriske løbehjul.
Zitec Electric Co, LTD. er ikke ansvarlig for tab, skader, uheld, tvister og
interessekonflikter som følge af handlinger, der ikke er i overensstemmelse med
brugsanvisningen
•Lån ikke løbehjulet ud til personer, som ikke ved, hvordan det skal bruges. hvis du
låner det ud, skal du sikre dig, at den pågældende person forstår at bruge løbehjulet
og bærer relevant sikkerhedsudstyr.
•Efterse løbehjulet før hver brug. hvis du bemærker løse dele, lavt batteriniveau,
flade dæk, kraftig slitage, unormale lyde, fejlfunktion, skal du omgående holde op
med at bruge løbehjulet. Rådfør dig om nødvendigt med en fagmand.

13
7. Sammenfolde og bære
Folde sammen
Bære
Styrstang
Folde mekanisme
Kontroller, at løbehjulet er slukket. Lås folde håndtaget op, og vip styrestangen
bagover mod spændet på bagskærmen for at folde løbehjulet sammen.
Fold løbehjulet ud igen ved at frigøre styrstangen fra spændet, vippe styrstangen
op og låse folde håndtaget.
Hold ved styrstangen med en eller to hænder for at bære løbehjulet

14
8. Daglig rengøring og vedligehold
Rengøring og opbevaring
Hvis der er kommet pletter på løbehjulet, skal du tørre dem af med en fugtig klud.
Hvis pletterne er svære at få af, kan du børste dem væk med en tandbørste påført
lidt tandpasta.Tør efter med en fugtig klud. Hvis der kommer ridser i løbehjulets
plastdele, kan du udjævne og polere dem med fint sandpapir.
Bemærk. Brug ikke sprit, benzin eller andre skrappe eller flygtige kemikalier til at
rengøre løbehjulet, da det så kan tage skade. Vask ikke løbehjulet med
højtryksrenser. Inden rengøring skal du sikre dig, at løbehjulet er slukket, ladestikket
er taget ud, og gummihætten er isat korrekt, da indtrængende vand kan medføre
kortsluyning, elektrisk stød eller andre alvorlige problemer.
Opbevar løbehjulet tørt og køligt indendørs, når det ikke er i brug. Lad det ikke stå
ude i længere tid ad gangen. Direkte sollys, kraftig varme og kraftig kulde får
dækkene til at mørne hurtigere og forringer batteriets driftslevetid.
Vedligeholdelse af batteriet
Fjern ikke batteriet. Det er kompliceret at fjerne batteriet og kan ændre løbehjulets
funktion: Du skal kontakte en autoriseret reparatør, hvis løbehjulet stadig er under
garanti. Hvis løbehjulet ikke er under garanti, kan du kontakte enhver specialiseret
reparatør efter eget valg. Du kan kontakte os for kundeservice.
Brug kun den originale oplader for at undgå potentielle skader eller brand. Lad
batteriet helt op efter hver brug brug for at forlænge dens driftslevetid.
Batteriet må ikke anbringes i omgivelser, hvor temperaturen bliver lavere end
-20grader eller højere end +50grader (hvis man fx. efterlader løbehjulet eller batteriet
i en bil, der holder parkeret i direkte sollys i længere tid). Batteriet må ikke udsættes
for åben ild, da det kan medføre batterifejl, overophedning eller ukontrollabel
spredning af ilden. Hvis løbehjulet ikke skal bruges i mere end 30 dage, skal du lade
batteriet helt op og opbevare det tørt og køligt. Husk at oplade batteriet mindst hver
60. dag fir at beskytte det mod skader, som ikke er omfattet af garantien.
batteriets driftslevetid forlænges, hvis batteriet ikke aflades helt, inden du lader det
op. Batteriet yder bedst ved normal temperatur, og det yder dårligst ved
temperaturer under frysepunktet. Hvis temperaturen fx. er lavere end -20grader, vil
løbehjulets rækkevidde være mindre end halvdelen af den normale rækkevidde. Når
temperaturen stiger igen. øges rækkevidden tilsvarende.
Bemærk: Et fuldt opladet Zitec løbehjul kan holde strøm i 120-180dage. Den
indbyggede chip logger opladning og afladning. Skader som følge af længere tid
uden opladning kan ikke genoprettes og er ikke dækket af garantien. Når skaden er
sket, kan batteriet ikke genoplades. Det er forbudt for lægmand at adskille batteriet,
da det kan medføre elektrisk stød, kortslutning eller uheld.

15
Hvis styret og styrstangen giver sig under kørslen, skal du bruge følgende
værktøj for at spænde skruerne på foldemekanismen.
Værktøj :
I : 8-10 mm skruenøgle
II : 4 mm sekskantnøgle
Bemærk : Det er værktøj brugeren selv skal fremskaffe.
a. Indvendig møtrik
b. Bolt
c. Sekskant Møtrik
Justere styret

16
Trin :
1. Når løbehjulet er i foldet tilstand (Se side 13) skal du bruge værktøj I til at løsne
"c" (med uret).
2. Brug værktøj I til at løsne "b" (med uret).
3. Brug værktøj II til at justere "a" (med uret) til den passende position, og brug
værktøj I til at stramme "b" (mod uret).
4. Fold frempinden op, luk hurtigudløsergrebet, og drej frempinden med uret for at
lukke sikkerhedskrogen.
5. Ryst frempinden for at se, om problemet er løst. Hvis ikke, gentag trin 2 og 3.
Hvis det er løst, skal du fortsætte til trin 6.
6. Sæt løbehjulet tilbage i foldet tilstand, og brug værktøj I til at stramme "c" (mod
uret).
* Trin 6 er oblogatorisk

17
9. Specifikationer
Produkt
Hjulmotor
Hjul
Oplader
Dimension
Krav til brugeren
Hovedparametre
Batteri
Vægt
Navn
Nominel effekt (kW)
Dæk
Udgangseffekt (kW)
Udgangsspænding (V)
Oprejst cm L*B*H (1)
Maks vægt (kg)
Generel rækkevide (2)
Zitec Electric Scooter
300W
Matriale: naturlig gummi, syntetisk gummi, PU
84W
42V
1115*460*1190
100
28km. (Generel rækkevidde; målt i vindstille vejr ved
25 grader med fuldt opladet batteri og ved jævn
kørsel med 15 km/t på en flad strækning med en
belastning på 75kg)
Model
Maks. effekt (kW)
Slange
Indgangsspænding (V)
Udgangsstrøm (A)
Sammenfoldet cm L*B*H
Alder (år)
Maks. stigning (%)
Driftstemperatur (℃)
IP-klasse
Maks. indgangsspænding (VDC)
Opbevaringstemperatur (℃)
Nominel spænding (VDC)
Ladetid (t)
Nominel kapacitet (Wh)
Intelligent
batteristyringssytem
Højde (cm)
Maks hastighed (km/h)
Egnede overflader
Løbehjulets vægt (kg)
ZS9
700W
9*2.0
100-240VAC
2.0A
1115*460*505
16-60
20
-10 +40
IP54
42 V
-20 +45
37 V
Ca. 3-4
277Wh
Unormal temperatur/kortslutning/underspænding/
overspænding/dobbelt overopladnings-/
afladningsbeskyttelse
120-200
20
Cement, asfalt og grusveje, højdeforskelle mindre
end 1 cm, huller og spor smallere end 3 cm
15.8
[1] Højde. målt fra jorden og op til toppen af løbehjulet..
[2] Generel rækkevidde; målt i vindstille vejr ved 25 grader med fuldt opladet batteri og ved
jævn kørsel med 15 km/t på en flad strækning med en belastning på 75kg
Bemærk: Data og specifikationer kan variere afhængigt af modellen og kan ændres uden
forudående varsel.

ZITEC Electric Scooter
User Manual

Contents：
1. Package Contents............................................................... 02
2. Product Overview................................................................ 03
3. Assembly and Set-Up............................................................... 04
4. Charge Your Scooter ..........................................................05
5. How To Ride .......................................................................06
6. Safety Reminder..................................................................08
7. Folding and Carrying ..........................................................14
8. Daily Care and Maintenance ..............................................15
9. Specifications......................................................................18
01
