Zodiac EiSalt 12 User manual

EiSalt 12
EiSalt 21
EiSalt 30
Vers.20220221
Noce d’installaon et d’ulisaon - Français
Electrolyseur au sel
Instrucons originales
FR
Instrucons for installaon and use - English
Salt water chlorinator
Translaon of the original instrucons in french
EN
DE
Manual de instalación y de uso - Español
Cloración salina
Traducción de las instrucciones originales
en francés
ES
Manuale di installazione e di uso - Italiano
Sterilizzatore a sale
Traduzione delle istruzioni originali in francese
IT
Manual de instalação e ulização - Português
Electrolisador de sal
Tradução das instruções originais em francês
PT
EiSalt
More documents on:
www.zodiac.com
Montage- und Gebrauchsanleitung - Deutsch
Salzelektrolysegerät
Übersetzung der Originalanleitung in
französischer Sprache

2

3
FRANÇAIS___________________________________________
IMPORTANT: le manuel d’instructions que vous avez entre les mains contient des informations
de première importance sur les mesures de sécurité à adopter au moment de l’installation et
de la mise en marche. Il est par conséquent indispensable que l’installateur et l’utilisateur lisent
attentivement les instructions avant de commencer le montage et la mise en marche. Conservez
ce manuel en vue de futures consultations sur le fonctionnement de cet appareil.
Élimination de résidus de systèmes domestiques électriques et électroniques
dans l’Union Européenne.
Tout produit marqué avec ce symbole indique qu’on ne peut pas l’éliminer
avec le reste de résidus domestiques. Il est la responsabilité de l’utilisateur
d’éliminer ce type de résidu en le déposant dans un point adéquat pour le
recyclage sélectif de résidus électriques et électroniques. Le traitement
adéquat et le recyclage de ces résidus contribue de manière essentielle à
la conservation de l’Environnement et la santé des utilisateurs. Pour obtenir
une information plus précise sur les points de récolte de ce type de résidus,
contactez avec les autorités locales.
Les instructions contenues dans ce manuel décrivent le fonctionnement et l’entretien des systèmes
d’Électrolyse de Sel. Pour obtenir un rendement optimal des Systèmes d’électrolyse de sel, il est
nécessaire de suivre les instructions de ce manuel d’utilisation:
1. VÉRIFIEZ LE CONTENU DE L’EMBALLAGE:________________________________________
À l’intérieur de la boîte, vous trouverez les accessoires suivants:
l Coret de commande.
l Cellule d’électrolyse.
l Manuel du système.
2.CARACTERISTIQUESGÉNÉRALES:______________________________________________
Une fois installé le système d’Électrolyse au Sel, il est nécessaire de dissoudre une quantité de sel
dans l’eau. Cette eau salée circule à travers la cellule d’électrolyse située dans la cellule. Le système
d’électrolyse saline comporte deux éléments : la cellule d’électrolyse et la source d’alimentation. La
cellule d’électrolyse contient un nombre déterminé de plaques de titane (électrodes), qui va générer
du chlore libre lorsque qu’elle est alimentée en courant électrique. Le maintien d’un certain niveau
de chlore dans l’eau de la piscine garantira sa qualité sanitaire. Un système d’Électrolyse au Sel
fabriquera chlore quand le système de ltration de la piscine (pompe & ltre) sera en fonctionnement.
La source d’alimentation est dotée de divers dispositifs d’alarme qui s’activent en cas de
fonctionnement anormal du système, ainsi qu’un système de contrôle de production contrôlé par
microprocesseur. Les systèmes d’Électrolyse au Sel disposent d’un système automatique de
nettoyage des électrodes qui évite les incrustations calcaires sur les électrodes.
FR

4
3. MISES EN GARDE DE SÉCURITÉ ET RECOMMANDATIONS:__________________________
-Le système doit être installé ou manipulé par du personnel qualié.
-Il faut respecter les normes électriques en vigueur.
-Le fabriquant ne pourra en aucun cas être tenu pour responsable en cas d’utilisation ou d’ajout de
composants n’étant pas d’origine ou non standard pour ce produit.
-Les Systèmes d’Électrolyse au Sel travaillent à 230VAC, 50/60 Hz. N’essayez pas de modier le
système pour travailler sous un autre voltage.
-S’assurer de réaliser des connections correctes pour éviter de faux contacts lors du préchau󰀨ement.
-Cet appareil est équipé d’un câble avec un conducteur de terre. L’équipement doit être alimenté
par un dispositif de courant résiduel ne dépassant pas 30 mA (RDC). L’équipement doit être
mis à la terre électriquement.
-Avant de procéder à l’installation ou au remplacement d’un composant, débrancher l’appareil du
réseau électrique, et utiliser exclusivement des pièces de rechange fournies par le fabricant.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou un personnel qualié pour éviter tout danger.
-Étant donné que l’appareil génère de la chaleur, il est important de l’installer dans un endroit
su󰀩samment aéré et de veiller à maintenir les orices de ventilation dégagés de tout élément
obstruant. Veiller à ne pas l’installer près de matériaux inammables.
-Les Systèmes d’Électrolyse au Sel disposent d’un degré de protection IP24. Ils ne doivent en
aucun cas être installés dans des endroits exposés aux inondations.
-Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus et les personnes ayant des
capacités physiques, sensorielles ou mentales réduites ou qui manquent d’expérience et
de connaissances s’ils ont reçu une formation ou des instructions concernant l’utilisation de
l’appareil. Le nettoyage et la maintenance par l’utilisateur ne doivent pas être e󰀨ectués par
des enfants sans surveillance.
Avertissement: Pour le raccordement électrique, il est nécessaire d’incorporer un disjoncteur
assurant la coupure omnipolaire, directement connecté aux bornes de puissance et devant
disposer d’une séparation des contacts sur tous ses pôles, permettant une déconnexion totale
dans des conditions de surtension de catégorie III, une zone conforme aux exigences de
sécurité du site.
FR

5
SOURCE D’ALIMENTATION:
DESCRIPTION MODELE
12 21 30
Tension de service
standard 230 V AC, 50 Hz./60 Hz.
Sortie (dc) 6 A x 2 3.5 A x 6 6 A x 5
Production (g/h) 10 - 12 17 - 21 24 – 30
Capacité piscine (m3)
Tempéré: 16 – 24°C
Chaud: +25°C
60
50
100
90
160
140
Détecteur ux Détecteur gaz
Salinité / Température 5 – 12 g./l. / +15 – 40oC
Électrodes
Titane avec traitement auto-nettoyant
Durée de vie estimée: 8.000 – 10.000 heures (suivant la qualité
de l’eau) (2)
Contrôle production 0 – 50 – 75 - 100 % ( 3 niveaux de production)
Inversion polarité Programmable : 2(1) / 3 heures (jumper sur carte électronique) +
mode test
Protection niveau de sel Protection automatique de production
(1) Valeurs par défaut.
(2) Dans conditions idéales : salinité (6 g/l), pH (7,2), dureté de l’eau (120 mg/l) et débit minimum.
CELLULE D’ÉLECTROLYSE:
DESCRIPTION MODELE
12 21 30
Débit minimum 2 m3/h 3 m3/h 5 m3/h
Nombre de plaques 5 7 11
Matériel Derivé méthacrylate
Connexion tuyau Encollage avec colle pour tuyau PVC Ø 63 mm.
Pression maximale
recommandée 1 kg/cm² (1 bar)
Température
fonctionnement Moins de 40oC
FR

6
1.- Filtre. 4.- Pompe.
2.- Coret de ltration. 5.- Cellule d’électrolyse.
3.- Autres équipements (chauage, UV, etc.). 6.- Source d’alimentation.
Fig.1 Diagramme d’installation recommandée.
4.INSTALLATION:_______________________________________________________________
4.1. Installation de la source d’alimentation
Toujours installer la SOURCE D’ALIMENTATION du système VERTICALEMENT et sur une
surface (mur) rigide comme dans le diagramme d’installation recommandée (Fig. 1). Pour garantir
son bon état de conservation, vous devez essayer de toujours installer l’équipement dans un
endroit sec et bien ventilé. Le degré d’étanchéité de la SOURCE D’ALIMENTATION du système
ne permet pas son utilisation en plein air. La SOURCE D’ALIMENTATION devra préférablement
être installée susamment loin de la cellule d’électrolyse de façon à ce qu’elle ne puisse pas subir
d’éclaboussure d’eau accidentellement.
Avertissement
Très important : évitez la formation de milieux corrosifs dus aux solutions
pH minus (concrètement celles formulées avec acide chlorhydrique
« HCI »). Ne jamais installer le système près des lieux de stockage de ces
produits. Nous recommandons spécialement l’utilisation de produits à
base d’acide sulfurique dilué. La connexion de la source d’alimentation
au réseau électrique doit s’e󰀨ectuer dans le co󰀨ret de ltration, de
façon que la pompe et le système d’électrolyse au sel fonctionnent en
asservissement.
FR

7
4.2. Installation de la cellule d’électrolyse
La cellule d’électrolyse est fabriquée d’un polymère transparent à l’intérieur duquel se logent les
électrodes. La cellule d’électrolyse devra être installée dans un endroit à l’abri des intempéries et
toujours après la ltration. En cas d’existence d’autres dispositifs dans l’installation tels que des
pompes à chaleur, des systèmes de contrôle, etc. ; ceux-ci devront toujours être placés avant le
système d’électrolyse.
L’installation de la cellule devrait permettre l’accès facile de l’utilisateur aux électrodes installées. La
cellule d’électrolyse doit toujours être placée dans un endroit de la canalisation qui puisse être isolé
du reste de l’installation grâce à deux vannes, de telle façon que les tâches d’entretien de celle-ci
puissent être eectuées sans vider la piscine.
Si la cellule est installée en by-pass (option recommandée), vous devrez ajouter une vanne qui
régule le débit à travers de celle-ci. Avant de procéder à l’installation dénitive du système, les
commentaires suivants doivent être considérés:
Fig. 2 Fig. 3 Fig. 4
1. Le sens de l’eau marqué
sur la cellule doit être
respecté. Le système de
ltration doit garantir le débit
minimal consigné dans le
Tableau de Spécicités
Techniques pour chaque
modèle (voir section 8).

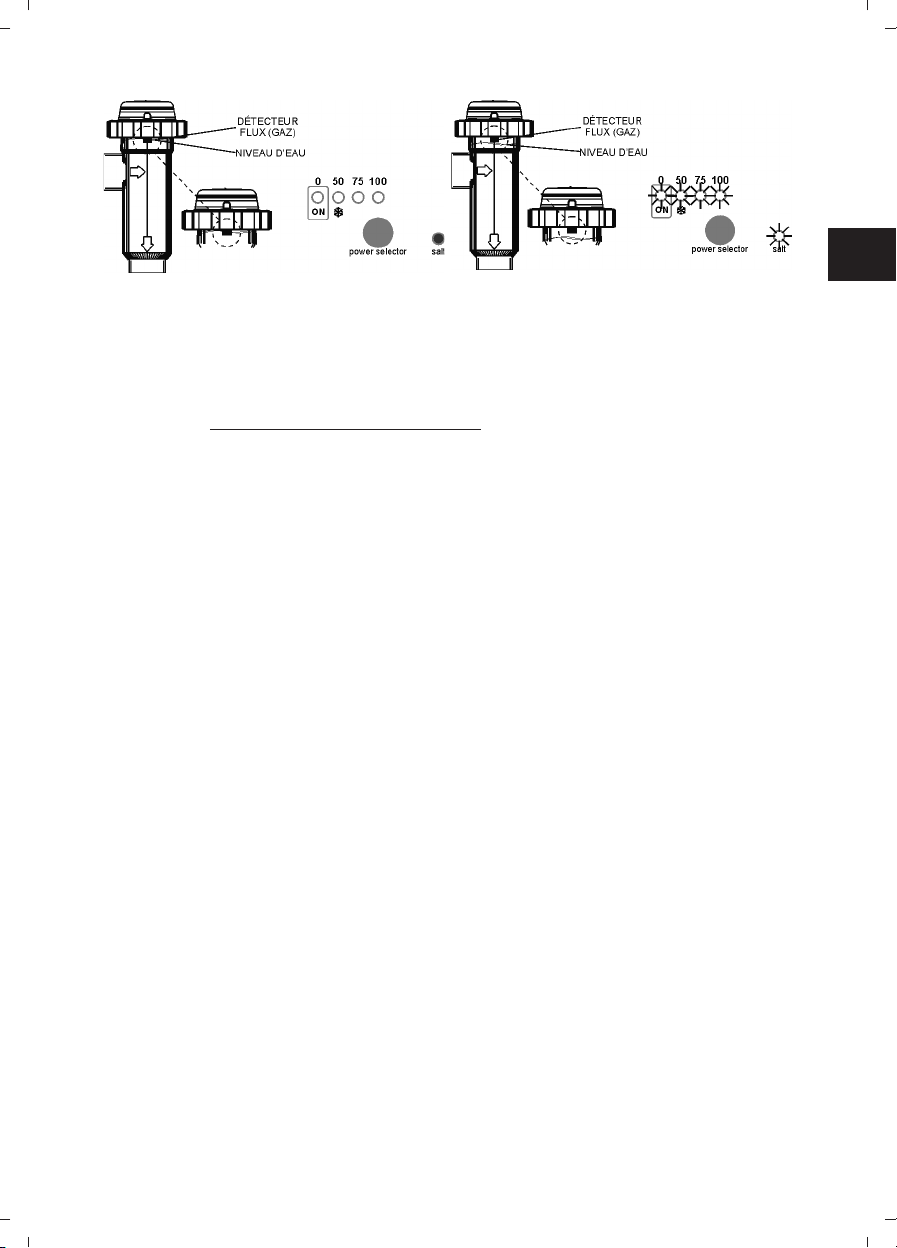

2. Le système détecteur
de ux (détecteur de gaz)
s’active en cas de non
circulation de l’eau à travers
la cellule ou bien si le ux est
très faible. La non-évacuation
du gaz d’électrolyse
génère une poche qui isole
électriquement l’électrode
auxiliaire (détection
électronique). La disposition
la plus sûre est celle du
diagramme d’installation
recommandée.
3. ATTENTION: le détecteur
de ux ne fonctionnera
pas correctement, ce qui
produira un risque de rupture
de la cellule, si les vannes
d’entrée et de sortie de la
canalisation où est installée
la cellule d’électrolyse sont
fermées. Bien que cela reste
une situation extrêmement
inhabituelle, on peut l’éviter
en bloquant, une fois
l’équipement installé, la
vanne de la sortie vers la
piscine, de mode qu’elle ne
puisse pas être manipulée
accidentellement.
FR

8
D’autres installations sont acceptables si elles permettent la détection de débit faible ou nul.
Fig. 5 Fig. 6
Installation RECOMMANDÉE Installation ACCEPTABLE
Fig. 7 Fig. 8
Installations INACCEPTABLES
FR

9
4.3. Connexions électriques de la cellule d’électrolyse
Réaliser le raccordement entre la cellule d’électrolyse et la source d’alimentation selon le schéma
suivant. Dû à l’intensité relativement élevée du courant qui circule dans les câbles d’alimentation de
la cellule d’électrolyse, la longueur et la section de ceux-ci ne doivent en aucun cas être modiés
sans consulter au préalable votre distributeur agréé.
1.- Électrode 1 (Rouge).
2.- Électrode 2 (Rouge).
3.- Détecteur ux (Jaune)
Fig.9
FR

10

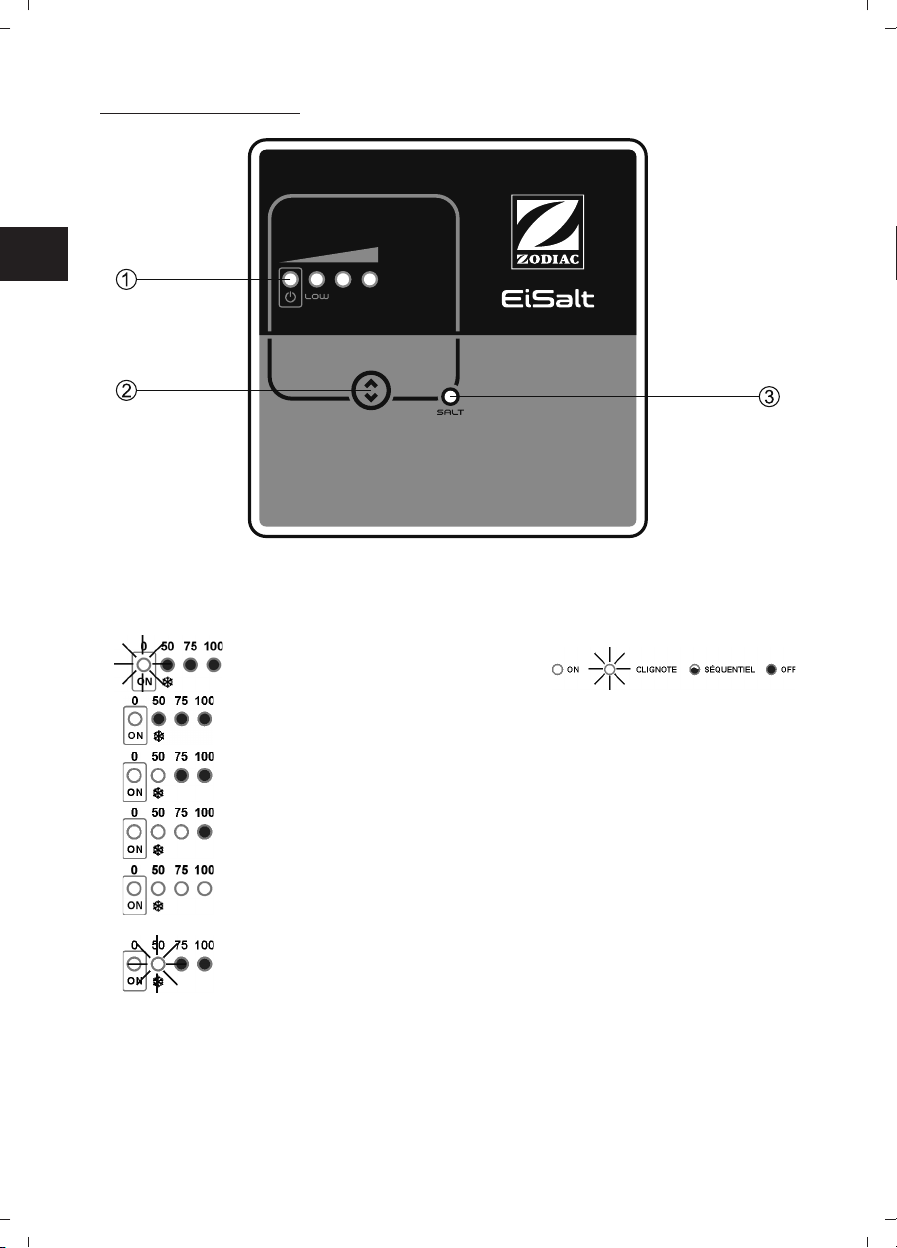

4.4. Contrôles et indicateurs
1.- Achage de la production (%).
Échelle Production Gamme
Système arrêté
0 % 0 … 5%
50 % 35 … 55%
75 % 55 … 80%
100 % 80 … 100%
10 %
COUVERTE 5 … 35%
2.- Touche de sélection du niveau de production.
3.- ALARME SALINITÉ (haute/basse)
Fig. 10. Panneau de contrôle
FR

11
4.5. Programmation et contrôle
En plus des opérations de base, le Système d’Électrolyse de Sel dispose d’une entrée pour contrôle
externe au moyen d’un contrôleur ORP, chlore résiduel, etc.; ainsi que d’une autre pour la réduction
automatique de la chloration lorsque la couverture automatique de la piscine est fermée (si elle
en est équipée). Il permet en outre la conguration de trois modes d’AUTONETTOYAGE des
électrodes : TEST, 2/2, 3/3 heures.
lSystème d’AUTONETTOYAGE DES ÉLECTRODES :la fréquence d’inversion peut être
sélectionnée au moyen du jumper « JP1 » situé dans la carte de contrôle du système
(Fig. 11). Cette conguration sera eective quand l’on déconnecte et reconnecte la
source d’alimentation.
l Contrôle COUVERTE AUTOMATIQUE : le système dispose d’une entrée pour contact libre
de tension. Lorsque le contact raccordé à cette entrée se ferme (couverture automatique
FERMÉE), le système d’électrolyse réduit sa production à 10% de sa valeur nominale (le
led « 50% » de l’échelle de production restera clignoté).
l  Contrôle EXTERNE: le système dispose d’une entrée auxiliaire supplémentaire pour
contact libre de tension. Cette entrée peut être utilisée pour l’interaction du système
d’électrolyse avec un contrôleur externe (ORP, CHLORE RÉSIDUEL, PHOTOMÈTRE,
etc.). Lorsque le contact connecté à cette entrée est OUVERT, le système d’électrolyse
s’arrête. Pour activer cette entrée, il faut mettre en place le jumper « JP2 » situé sur la
carte de contrôle de l’unité. Cette conguration sera eective quand l’on déconnecte et
reconnecte la source d’alimentation.
FR

12
Fig. 11
FR

13
4.6. Mise en marche
1. S’assurer que le ltre est propre à 100%, et que la piscine ne contiennent ni cuivre, ni fer, ni
algues. Tout équipement de chauage installé doit être compatible avec la présence de sel dans
l’eau.
2. Équilibrer l’eau de la piscine. Ceci nous permettra d’obtenir un traitement plus ecace avec
une concentration plus faible de chlore libre dans l’eau, ainsi qu’un fonctionnement prolongé des
électrodes et une moindre formation de dépôts calcaires dans la piscine:
a) Le pH doit être de 7.2-7.6
b) L’alcalinité totale doit être de 60-120 ppm.
3. Bien que le système puisse fonctionner avec une plage de salinité de 5 – 12 g/l, il convient
d’essayer de maintenir le niveau minimum de sel recommandé de 5 g/l, en ajoutant 5 Kg. pour
chaque m3d’eau si l’eau ne contenait pas de sel au préalable. Toujours utiliser du sel commun
(chlorure de sodium), sans additifs tels que iodures ou anti-compactants, et qui soit apte à la
consommation humaine. Ne jamais ajouter le sel à travers la cellule. Ajouter-la directement à la
piscine ou dans le bas tampon si présent (loin du drain de la piscine).
4. En ajoutant le sel, et dans le cas où la piscine va être utilisée de façon immédiate, eectuer un
traitement avec chlore. Comme dose initiale, on peut ajouter 2 g/m3 d’acide trichloroisocyanurique.
5. Avant de commencer le cycle de travail, déconnecter la source d’alimentation et mettre en
marche la pompe de ltration pendant 24 heures pour garantir la dissolution complète du sel.
6. Ensuite, mettre en marche le système d’électrolyse au sel, en situant le niveau de production de
façon que le niveau de chlore libre se maintienne aux niveaux recommandés (0.5 - 1.5 ppm).
NOTE : pour pouvoir déterminer le niveau de chlore libre vous devrez employer un kit d’analyse.
7. Dans des piscines à fort ensoleillement ou avec une utilisation intensive, il est conseillé de
maintenir un niveau de 25-30 g./m3de stabilisant (acide isocyanurique). Dans aucun cas, on devra
dépasser un niveau de 75 g/m3. Ceci évitera la destruction du chlore libre présent dans l’eau par
l’action de la lumière solaire.
FR

14
5.FONCTIONNEMENT:___________________________________________________________
5.1. Système arrêté
Le système entre en mode « ATTENTE » lorsque l’on appuie plusieurs fois sur le bouton de
production « POWER SELECTOR » [2] jusqu’à ce que la led « 0 % » clignote. Dans cette situation,
il n’y a pas de production dans la cellule d’électrolyse.
Fig. 12
5.2. Selection du niveau de production
Pour sélectionner le niveau de production désiré, appuyer plusieurs fois sur le touche « POWER
SELECTOR » [2] jusqu’à ce que la led correspondant au niveau de production désiré clignote.
Après quelques secondes, le système situera sa production au niveau sélectionné.
Fig. 13
FR

15
La valeur de production programmée peut être visualisée n’importe quand en appuyant une fois la
touche « POWER SELECTOR » [2]. La led correspondant au niveau de la production sélectionné
clignotera pendant quelques secondes.
Fig. 14
MODE HIVER: pendant les périodes de température faible de l’eau et où la demande de
chlore sera faible, sélectionnez un niveau de production de 50%. Cela permettra d’optimiser
la consommation d’énergie et la durée de vie des électrodes.
5.3. Mode TEST de l’inversion de polarité
Pour entrer en MODE TEST, baisser le niveau de production à « 0 % » en appuyant plusieurs fois
sur la touche « POWER SELECTOR » [2] (Fig. 15).
Une fois le système arrêté, maintenir cette touche appuyée pendant 10 secondes. Le système
indiquera qu’il est entré en MODE TEST en illuminant toutes les leds pendant une seconde.
Ensuite sélectionnez le niveau de production désirée en appuyant sur la touche « POWER
SELECTOR » [2].
Lorsque le système se trouve en MODE TEST, l’intensité du led « 0 % » variera de manière
séquentielle.
Fig. 15
En Mode TEST, le système réinitialise l’inversion de polarité et le niveau de chloration sélectionné.
Dans ce mode, le système est totalement opérationnel, les inversions de polarités des électrodes
s’eectuant toutes les 2 minutes. Pour quitter le MODE TEST, il faudra couper l’alimentation du
système pendant quelques secondes. Le système retourne automatiquement au programme
d’auto-nettoyage avant, une fois que le système est reconnecté.
FR

16
5.4. Alarmes
lHAUT NIVEAU DE SEL
Dans le cas où l’on aurait ajouté trop de sel, la source d’alimentation diminuera
automatiquement le niveau de production par rapport au niveau sélectionné. La
led « SALT » [3] restera allumée. Dans ce cas, vider une partie de la piscine (par
exemple, environ 10%), et ajouter de l’eau fraîche pour diminuer la concentration de
sel. Pour une connaissance précise du niveau de sel, nous recommandons d’utiliser
un appareil de mesure portable de salinité.
lFAIBLE NIVEAU DE SEL
Dans le cas où le niveau de sel dans l’eau de la piscine serait inférieur au niveau
recommandé, la source d’alimentation ne pourra pas atteindre le niveau de
production sélectionné. La led « SALT » [3] clignotera. Il est possible que le système
indique valeurs de salinité inférieures à la réalité, si la température est inférieure
à 24oC ou si l’électrode a atteint la n de sa vie utile. Dans ce cas, déterminer le
niveau de salinité de l’eau et ajouter la quantité de sel nécessaire. Le type de sel
commun (NaCl) indiqué pour électrolyse au sel ne doit pas présenter d’additifs
(antiagglomérants, iodures) et doit être apte à la consommation humaine. Pour une
connaissance précise du niveau de sel, nous recommandons d’utiliser un appareil
de mesure portable de salinité.
Fig. 16
lNIVEAU D’EAU DANS LA CELLULE/DÉTECTEUR DE GAZ
S’il apparait une bulle d’air ou gaz dans la partie supérieure de la cellule
d’électrolyse et le DÉTECTEUR DE FLUX n’est pas immergé, le système arrêtera
automatiquement la production et tous les voyants du panneau de commande
clignoteront. Le système redémarre automatiquement une fois que le passage de
l’eau est rétabli dans la cellule ou que la bulle est évacuée.
FR

17
1. Détecteur de gaz immergé. Système
opérationnel.
2. Gaz détecté. Flux insu󰀩sant. Système
arrêté.
Fig. 17
lCONTRÔLE EXTERNE [JP2] ACTIVÉ
Lorsqu’une valeur supérieure à la consigne est detectée, le contrôleur externe arrête
automatiquement la production et la led « 0% » de l’échelle de production clignote.
FR

18
6. ENTRETIEN:_________________________________________________________________
6.1. Maintenance de la cellule d´électrolyse
La cellule doit fonctionner dans des conditions adéquates pour assurer une longue durée de
fonctionnement. Le système d’électrolyse au sel dispose d’un système de nettoyage automatique
des électrodes qui évite la formation d’incrustations calcaires et c’est pourquoi, en principe, il
ne sera pas nécessaire les nettoyer. Cependant, si le nettoyage de l’électrode est nécessaire,
procédez de la manière suivante :
1. Débrancher l’alimentation 230 Vac du système.
2. Retirer le capuchon de protection et dévisser la bague de serrage de l’électrode. Retirer
l’électrode de la cellule.
3. Utiliser une solution diluée d’acide chlorhydrique (une dose d’acide dans 10 doses d’eau),
en immergeant l’électrode dans celle-ci pendant 10 minutes maximum.
4. NE JAMAIS GRATTER OU BROSSER LA CELLULE OU LES ÉLECTRODES.
Il faut tenir compte du fait que les électrodes d’un système d’électrolyse au sel sont constituées de
lames de titane recouvertes d’une couche d’oxyde de métaux nobles. Les procédés d’électrolyse
qui ont lieu sur sa surface produisent son usure progressive. An d’optimiser le temps de durée des
électrodes il est important de tenir en compte les aspects suivants:
1. Bien qu’il s’agisse de systèmes d’électrolyse au sel AUTONETTOYANTS, un
fonctionnement prolongé du système avec des valeurs de pH supérieures à 7,6 dans des
eaux d’une dureté élevée peut produire l’accumulation de dépôts calcaires sur la surface
des électrodes. Ces dépôts détérioreront progressivement le traitement de surface,
occasionnant une diminution de sa durée de vie.
2. Ne pas e󰀨ectuer trop fréquemment des nettoyages manuels de l’électrode.
3. Le fonctionnement prolongé du système à des salinités inférieures à 3 g/l occasionne une
détérioration prématurée des électrodes.
4. L’utilisation fréquente de produits algicides à contenus élevés en cuivre peut provoquer
un dépôt sur les électrodes, détériorant progressivement le traitement de surface. Pensez
que le meilleur algicide c’est le chlore.
FR

19
7. PROBLÈMES / SOLUTIONS:____________________________________________________
Il faut toujours débrancher l’appareil du réseau électrique avant d’entreprendre toute action requise
pour y solutionner de possibles problèmes. Tout problème qui n’est pas mentionné dans la liste
suivante devra être résolu par un technicien qualié.
PROBLÈME SOLUTION
L’indicateur de production indique toujours «
0 » dans n’importe quel niveau de production
choisi
Vérier l’état des électrodes.
Vérier les connexions électriques entre la
source d’alimentation et la cellule d’électrolyse.
Vérier la concentration de sel.
La source d’alimentation ne se connecte pas
Vérier que le système est convenablement
alimenté en courant 230 V/ 50-60 Hz depuis le
coret de ltration.
Vérier l’état du fusible situé sur la partie
inférieure de la source d’alimentation.
Le niveau de chlore dans la piscine est faible
Vérier sur les buses de refoulement de la
piscine que le système produit du chlore.
Vérier que les paramètres chimiques de l’eau
(pH, chlore combiné, acide isocyanurique) sont
corrects.
Augmenter le temps de ltration.
Ajouter du stabilisant (acide isocyanurique)
jusqu’à atteindre une concentration de 25-30
g./m3
FR

20
8. CARACTERISTIQUES TECHNIQUES:____________________________________________
SPÉCIFICATIONS TECHNIQUES: CARACTÉRISTIQUES GÉNÉRALES:
Tension de service
230V AC – 50/60 Hz.
Câble:
MOD. 12
MOD. 21
MOD. 30
Fusible
MOD. 12
MOD. 21
MOD. 30
Voltage de sortie
Câble:
MOD. 12
MOD. 21
MOD. 30
Production
MOD. 12
MOD. 21
MOD. 30
Débit recirculation minimum
MOD. 12
MOD. 21
MOD. 30
Nombre d’électrodes
MOD. 12
MOD. 21
MOD. 30
Poids net (emballage compris)
MOD. 12
MOD. 21
MOD. 30
3x1.0 mm2, 2 m.
0.4 A
0.6 A
0.8 A
2 AT (5x20 mm)
2 AT (5x20 mm)
3.15 AT (5x20 mm)
3 x 2.5 mm2, 2 m.
10.5 VDC / 6.0 A
23.0 VDC / 3.5 A
20.0 VDC / 6.0 A
10 … 12 g/h
17 … 21 g/h
24 … 30 g/h
2 m3/h
3 m3/h
5 m3/h
5
7
11
6.5 Kg.
6.9 Kg.
7.6 Kg.
Système de contrôle
lMicroprocesseur.
lLexan avec des touches de contrôle et
leds indicateurs de fonctionnement.
lE/S de contrôle: 2 entrées (type contact
libre de potentiel) pour l’état de la
couverture automatique et le contrôleur
externe (ORP, CHLORE RESIDUEL,
etc.).
lSortie cellule: contrôle de production.
lSalinité / Température:5-12 g/l. / +15
– 40oC.
Auto-nettoyage
Inversion de polarité automatique
Température de travail
De 0oC à + 40oC
Refroidissement : convection naturelle
Matières:
lSource d’alimentation:
ABS.
lCellule d’électrolyse:
Métacrylate transparent
FR
