IEC/EN 60947-2 Annex M
0,5
0,5
0,4
0,3
0,2
0,1
0,06
0
FAULT
∆t (s)
0,3
11,5
2
3
Ι∆n (A)
auto
tx10
off
tx1
man
on
FAIL SAFE
Ι∆nx1
Ι∆nx10 Ι∆nx0,1
TEST
RESET
RESET
ON
ELR48P
terminals
5 4 3 2 1
12 11 10 9 8 7
ELR48P
5 4 23 1
ALIMENTAZIONE
TERRA N L1 L2 L3
SOR
Aux
TR...
7 8 9 10 11 12
S2-S1 T2-T1
1 2 3 4
V aux
Ι∆
nx0,1
tx1
man
off
Ι∆
nx1
Ι∆
nx10
tx10
auto
on
FAIL SAFE
A
B
C
D
E
RESET
10
48
54
(con calotta)
48
45
45
R3
63 920
44
ELR48P
2CSG252211R1202
ELR48V24P
2CSG452211R1202

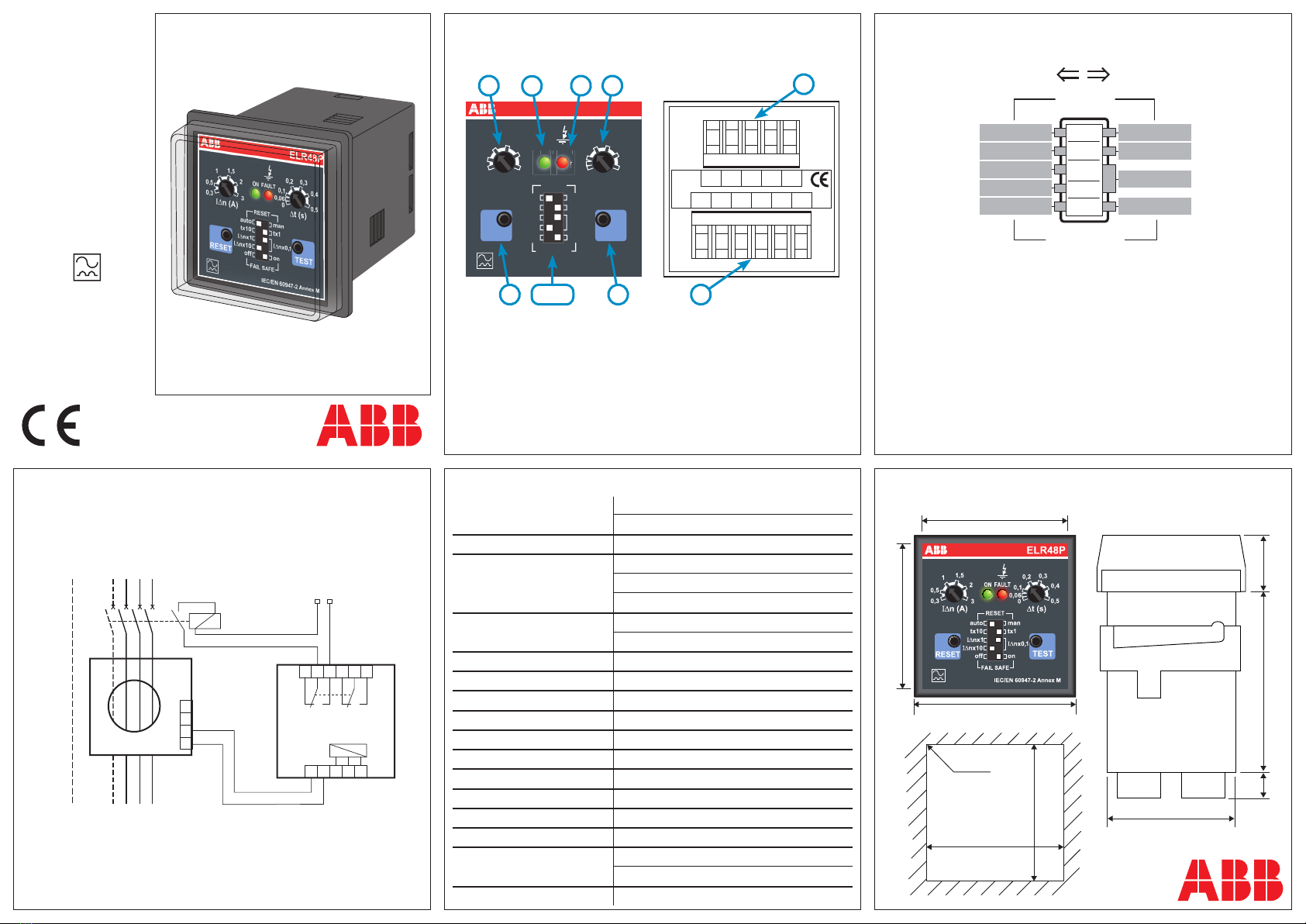

Relé differenziale
elettronico
da fronte quadro
Tipo A
Descrizione
Schema di collegamento
Programmazione Minidip
Legenda:
1) - Regolazione della sensibilità IΔn
2) - Regolazione del tempo di intervento
3) - Pulsante di test
4) - Pulsante di reset
5) - LED verde: segnalazione della presenza di alimentazione del dispositivo
6) - LED rosso: intervento dei relè
7) - Morsettiera per la connessione da contatti in uscita
8) - Morsettiera per l’alimentazione ausiliaria e la connessione del toroide
Caratteristiche tecniche Caratteristiche dimensionali (mm)
Tensione di alimentazione ausiliaria ELR48P: 110, 230 V ca / 110 V cc (±20%); 50-60Hz
ELR48V24P: 24-48 V ca (±20%); 50-60Hz
Consumo max 3 VA
0,03 ÷ 0,3 A per K = 0,1
Regolazione sensibilità IΔn 0,3 ÷ 3 A per K = 1
3 ÷ 30 A per K = 10
Regolazione tempo di intervento t 0 ÷ 0,5 sec. per K = 1
0,5 ÷ 5 sec. per K = 10
Segnalazioni led ON, led FAULT
Trasformatori torodali Serie TR…
Portata dei contatti in uscita 5 A 250V
Funzioni programmabili Fail Safe, Autoreset
Temperatura di funzionamento -10 ÷ 60°C
Temperatura di stoccaggio -20 ÷ 70°C
Umidità relativa ≤ 95 %
Prova di isolamento 2,5 kV 60 sec.
Posizione di montaggio Indifferente
Tipo di collegamento Tramite morsettiera a vite (sez max cavo 2,5 mm²)
Grado di protezione IP 52 frontale con calotta
(IP 40 frontale) - IP 20 zona morsetti
Norme di riferimento CEI EN 60947-2 Annex-M
Esempio di collegamento con bobina di apertura a lancio di corrente e modalità Fail
Safe disattivata.
Per collegamento con bobina di minima tensione utilizzare i morsetti 7-8 del contatto
di trip del relé.
Alimentazione ausiliaria Vaux:
ELR48P
• morsetti 2 - 3 = 110 V ca/cc (±20%)
• morsetti 1 - 3 = 230 V ca (±20%)
ELR48V24P
• morsetti 2 - 3 = 24 V ca/cc (±20%)
• morsetti 1 - 3 = 48 V ca/cc (±20%)
Connessione al trasformatore toroidale:
Connettere i morsetti 4 e 5 all’avvolgimento di misura del toroide.
A - Modalità di reset
in posizione 1 il reset è automatico
in posizione 0 il reset è manuale
B - Impostazione della costante di moltiplicazione del tempo di intervento
in posizione 1 K = 10
in posizione 0 K = 1
C/D - Impostazione della costante di moltiplicazione della sensibilità
con c,d in posizione 0 K = 0,1
con c in posizione 1, d in posizione 0 K = 1
con c,d in posizione 1 K = 10
E - Sicurezza positiva (Fail Safe)
in posizione 1 il relè è diseccitato a riposo
in posizione 0 il relè è eccitato a riposo (sicurezza positiva, Fail Safe)
Minidip
26 8
15
4 3
PANNELLO ANTERIORE PANNELLO POSTERIORE
7
TERRA
ALIMENTAZIONE
BOBINA A LANCIO
DI CORRENTE
2CSG444006D5101
