Abus FUBW35000A User manual

FUBW35000A
abus.com

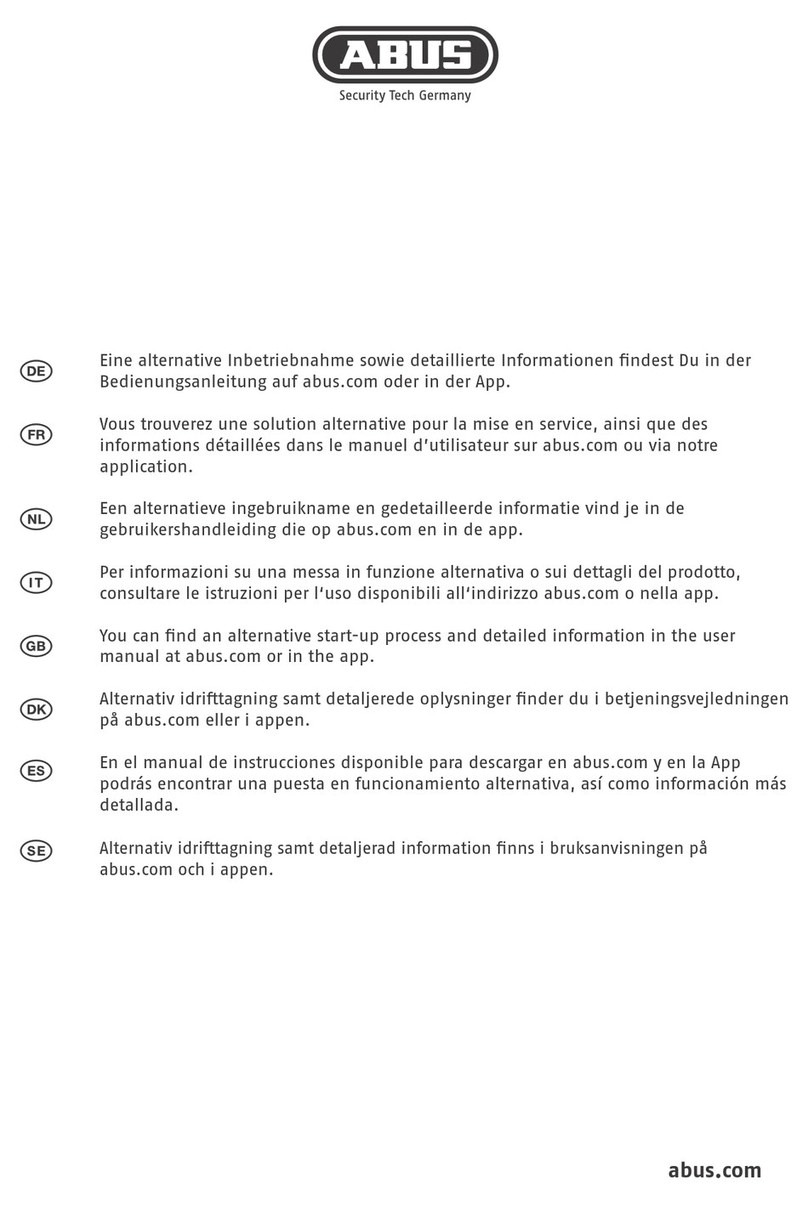

Eine alternative Inbetriebnahme sowie detaillierte Informationen ndest Du in der
Bedienungsanleitung auf abus.com oder in der App.
Vous trouverez une solution alternative pour la mise en service, ainsi que des
informations détaillées dans le manuel d’utilisateur sur abus.com ou via notre
application.
Een alternatieve ingebruikname en gedetailleerde informatie vind je in de
gebruikershandleiding die op abus.com en in de app.
Per informazioni su una messa in funzione alternativa o sui dettagli del prodotto,
consultare le istruzioni per l‘uso disponibili all‘indirizzo abus.com o nella app.
You can nd an alternative start-up process and detailed information in the user
manual at abus.com or in the app.
Alternativ idritagning samt detaljerede oplysninger nder du i betjeningsvejledningen
på abus.com eller i appen.
En el manual de instrucciones disponible para descargar en abus.com y en la App
podrás encontrar una puesta en funcionamiento alternativa, así como información más
detallada.
Alternativ idritagning samt detaljerad information nns i bruksanvisningen på
abus.com och i appen.

FUBW35000A
abus.com

2
4
1
3
Gegebenenfalls1App
PIN (default „123456“)
eingeben und bestätigen.
If required1enter App
PIN („123456” by default)
and enter.
Wähle das
Einstellungssymbol an.
Select the settings button.
Wähle gegebenenfalls1die
gewünschte Zentrale.
If necessary1, select the desired
panel.
1 Diese Schritte entfallen, falls Du in der App den
automatischen Login aktiviert hast.
2
Befestige den Bewegungsmelder 2 – 2,5 Meter über
dem Boden. Für einen maximale Erfassungsbereich von
12 Metern muss der Bewegungsmelder waagrecht ausgerichtet
werden. Sofern der Bewegungsmelder nach unten geneigt
wird, wird dies die Reichweite reduzieren.
1 These steps are not necessary, if the automatic login has
been activated.
2
Mount the PIR 2 – 2.5 m above ground. In order to ensure
the maximum detection range of 12 meters, the PIR has
to be orientated horizontally. If the PIR is tilted
downwards, the detection range will be reduced.
1. Gib das Passwort ein
(default „123456“).
2. Wähle „Einstellungen
entsperren“.
1. Enter the password
(„123456“ by default).
2. Select „Unlock Settings”.
App önen
Start App
Einstellungen
Settings
Einstellungen
Settings
Auswahl
Selection
Hinweise
Notes
2
1
FUBW35000A
abus.com
2 –2.5 m
< 12 m

6
8
10
5
7
9
1. Wähle „Komponenten“.
2. Wähle das Plus-Symbol in der
neu aufgehenden Ansicht.
1. Select „Components“.
2. Select the plus symbol in the
new screen.
1. Gib einen Namen ein.
2. Wähle den Raum, in dem sich
der Funk-Bewegungsmelder
befindet.
3. Wähle „Weiter“.
1. Enter a name.
2. Select the room in which the
PIR is installed.
3. Select „Next”.
Verbindung wird hergestellt
und die Komponentenansicht
wird angezeigt.
Connection is initiated and the
component screen is displayed.
Wähle
„Bewegungsmelder“.
Select „PIR“.
1. Wähle „Einlernen“.
2. Ziehe den Kunststostreifen
ab, um den Funk-
Bewegungsmelder zu
aktivieren.
1. Select „Pair“.
2. Remove the plastic strip
to activate the PIR motion
detector.
Komponenten
Components
Name
Name
Verbindung
Connection
Montage
Installation
Bewegungsmelder
PIR
Einlernen
Pair
1
1
1
2
3
2 3
4
5
1
1. Klicke die Halterung in den
Bewegungsmelder ein.
2. Stelle nun den gewünschen
Winkel ein.
3. Fixiere die Position, indem Du
die Schraube an der Rückseite der
Halterung festdrehst.
4. Befestige den Bewegungs-
melder mit Hilfe der 2 Schrauben
an der Wand2.
5. Optional kannst Du den
Bewegungsmelder ohne
Halterung mit Klebepads an der
Wand2anbringen.
1. Click the mount into the PIR housing.
2. Adjust to the angle.
3. Fasten the position by tightening the
screw at the backside of the mount.
4. Fix the PIR to the wall2with 2
screws.
5. Optionally the PIR can be xed on
the wall2with adhesive pads.
