ACME Zoopa 150 Blu iz User manual

ACME the game company
B
lu
iz
Bedienungsanleitung
BedienungsanleitungBedienungsanleitung
Bedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
zoopa 150
150150
150
Anleitung
Manual
Technische Daten
Abmessungen: 190x100x38mm
Gewicht: ca. 44g
Altersempfehlung: 8+ Jahre
Einsatzbereich: Indoor
Gyrosystem: 2.0 Forceback
Steuerkanäle: 3+2 (Licht und Turbo)
Akku: 3,7V (1S) LiPo Akku
Fernsteuerung: 2,4 GHz
Vers.: 1.0
© Copyright 2013 ACME the game company GmbH

www.acme-online.de
ACME the game company
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
-SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS
BRINGEN SIE DAS GERÄT
-VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
-DEMONTIEREN SIE NICHT DAS GERÄT
-IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-
MITARBEITERN DURCHFÜHREN
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: [phone]
[e-mail]
oder
http://www.acme-online.de
ACHTUNG
Wenn ein Akku nicht ordnungsgemäß
angeschlossen wird, besteht Explosionsgefahr.
Verwenden Sie stets Akku einen vom Hersteller
empfohlenen Akku. Entsorgen Sie alte Akkus
entsprechend den Anweisungen durch den
Hersteller.
Es besteht Brand-, Explosions- und
Verbrennungsgefahr.
Vermeiden Sie die Erhitzung des verwendeten
Akkus über
die unten genannte Temperatur und
verbrennen Sie sie nicht.
LiPo Akku <50°C
CE Deklaration
Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie 1999/5/EG
entspricht. Eine Kopie der Konformitätserklärung
kann unter der oben genannten Adresse
angefordert werden.
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur Entsorgung von
elektrischen und elektronischen Geräten
Entsprechend der Firmengrundsätze der
ACME the game company GmbH wurden
hochwertige wiederverwertbare Komponenten
in diesem Produkt verbaut. Dieses Symbol auf
Produkten und/oder Begleitdokumenten
besagt, dass das Produkt am Ende der
Lebensdauer getrennt vom Hausmüll entsorgt
werden muss.
Bringen Sie diese Produkte, auch den Akku,
zur ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle
(bzw. Recyclinghof).
Dieses Produkt wird mit einem LiPo Akku
betrieben. Bringen Sie verbrauchte Akkus zu
einer dafür vorgesehenen Sammelstelle.
Nicht geeignet für Kinder unter 3 Jahren! Enthält verschluckbare Kleinteile!
Empfohlen ab 8 Jahren!

www.acme-online.de
ACME the game company
Beachte!
Fliege niemals in der Nähe anderer Personen! Verletzungsgefahr!
Fliege nicht wenn Hindernisse das Fliegen erschweren!
Fliege nicht wenn es windig oder zugig ist. Schließe die Fenster und Türen!
Ladebuchse
Gas
Knüppel
Trimmrad
Steuer
hebel
Ein
-
/Ausschalter
Turbo Funktion
LED Licht Taste
LED Licht

www.acme-online.de
ACME the game company
Laden des Helikopters
Der Helikopter wird mit dem Ladekabel in
der Fernbedienung geladen.
Im Vorfeld den Helikopter UND die
Fernbedienung ausschalten!
Das Kabel, das sich unter der Abdeckung
auf der Rückseite der Fernbedienung
befindet, mit der Ladebuchse (CHA) am
Helikopter verbinden.
Erst jetzt die Fernbedienung einschalten.
Die Ladefunktion wird durch die rote LED
angezeigt und ist abgeschlossen, wenn die
LED grün leuchtet. Die Ladedauer beträgt
ca. 30-40 Minuten. Beachte, dass nur volle
Batterien den Helikopter komplett laden
können.
Sollte der Ladevorgang frühzeitig
beendet sein, sind die Batterien der
Fernbedienung erschöpft und müssen
ausgetauscht werden!
!!!! Niemals Akkus verwenden, da diese das Modell beeinträchtigen können. Du
benötigst 6x AA Batterien (Artikel Nr.: ACME0036) !!!!
Flugvorbereitung
Stelle den Helikopter auf eine ebene Fläche, sodass der Heckrotor in deine Richtung zeigt.
Schalte den Helikopter ein. Überprüfe, dass keine Hindernisse das Fliegen beeinträchtigen.
Entferne dich mindestens einen Meter und schalte nun die Fernbedienung an.
Binden der Fernsteuerung mit dem Helikopter
Der zoopa 150 Helikopter verfügt über eine automatische Bindefunktion
Fliegen
Vermeide mit dem Helikopter unter die Decke oder gegen Hindernisse zu fliegen – dies führt
unweigerlich zum Absturz und kann den Helikopter beschädigen. Optimal hältst du den
Helikopter in einer Höhe von ca. 1m.
Turbofunktion:
Durch Drücken des rechten oberen Knopfes der Fernbedienung wird die Turbofunktion
des Heckrotors aktiviert. Dadurch wird der Helikopter agiler und wendiger. Dieses
verringert die Flugzeit
Trimmen/Justieren
Dreht sich der Helikopter nach dem Start
um die eigene Achse wird er durch Drehen
am Trimmpoti in der Mitte der
Fernbedienung justiert und die Fluglage
stabilisiert.
Optional ist das Laden über
das USB- Ladekabel AA0121
möglich.
Schraube das
Batteriefach auf
und lege 6x AA
Batterien ein.

www.acme-online.de
ACME the game company
Helikopter Steuerung
Mit dem Gashebel wird die Höhe des Helikopters
gesteuert - den Hebel sehr behutsam bewegen!
Sobald der Helikopter eine stabile Flughöhe (z.B.
1m) erreicht hat, reicht leichtes Bewegen des
Hebels nach oben, um den Helikopter steigen zu
lassen. Ziehst du den Hebel zurück so verliert der
Hubschrauber an Höhe.
Der rechte Steuerhebel lässt den Helikopter
vorwärts und rückwärts fliegen, sowie sich um die
Hochachse links herum oder rechts herum drehen.
Schiebst du den Hebel nach vorn, so fliegt der
Helikopter vorwärts, ziehst du den Hebel nach
hinten, so fliegt er rückwärts.
Bewegst du den Hebel nach links, so dreht sich
der Helikopter nach links, bewegst du den Hebel
nach rechts, so dreht sich der Helikopter rechts
herum.
Beachte, dass die Richtungsangaben aus
“Pilotensicht” gelten - also
wenn der Helikopter von dir wegfliegt, aber
umkehrt, fliegt der
Helikopter auf dich zu!
Fehlersuche
Fehler Ursache Lösung
Der Helikopter reagiert
nicht auf Steuerbefehle Batterien der Fernbedienung nicht korrekt eingelegt.
Batterien sind leer
Gashebel betätigen
Batterien überprüfen
Batterien ersetzen
Den Gashebel zunächst
ganz zurück, dann nach
vorn und wieder zurück
bewegen
Der Helikopter dreht sich
nur noch im Kreis. Die Schrauben der oberen Rotoreinheit haben sich gelöst Schrauben festziehen
Der Helikopter erreicht
keine Höhe Akku schwach Akku nicht vollgeladen
Akku defekt
Helikopter laden
Batterien der Fern-
bedienung austauschen
Nach ca. 200 Ladungen
muss der Akku ersetzt
werden*
Der Helikopter reagiert
nicht auf Steuerbefehle Batterien der Fernbedienung zu schwach Batterien der Fern- bedienung austauschen
Die Reichweite ist nicht
ausreichend Batterien der Fernbedienung zu schwach Batterien der Fern- bedienung austauschen
Einer der Motoren dreht
nicht mehr Nach ca. 100 Flügen ist der Motor verbraucht. Der Motor muss ausgetauscht werden.*
Der Helikopter lädt nicht
Reichweite passt nicht Akkus für die Fernsteuerung benutzt Benutze ausschließlich AA Batterien
Der Helikopter fliegt
manchmal komisch Störlichter Nicht unter künstlichem Licht fliegen
Tausche defekte Rotorblätter umgehend aus – achte bei dem Hauptrotor auf die
Kennung! A Hauptrotor oben und B Hauptrotor unten – niemals vertauscht montieren!
Die dazugehörigen Ersatzteile findest du auf Seite 16 oder unter www.acme-online.de

www.acme-online.de
ACME the game company
blu iz
Instruction manual
Instruction manualInstruction manual
Instruction manual
Please read carefully before using the zoopa 150
zoopa 150
150150
150
Specification
Dimensions: 190x100x38mm
Weight: about 44g
Recommended age: 8+ years
Operational area: Indoor
Battery: 3,7V (1S) LiPo
Channels: 3+2 (Light and turbo)
Gyro system: 2.0 Forceback
Type RC Controller: 2.4 GHz
Vers.: 1.0
© Copyright 2013 ACME the game company GmbH

www.acme-online.de
ACME the game company
Safety advice
WARNING:
Follow these instruction to prevent damage of
the unit:
•DO NOT USE UNPROTECTED IF RAIN OR
WATER. PREVENT CONTACT WITH ANY
KIND OF LIQUIDS
•USE RECOMMENDED ACCESSORIES
ONLY
•DO NOT DISASSEMBLE
•THERE ARE NO PARTS AT THE INSIDE
THAT NEED TO ME MAINTAINED
•REPAIRS SHOULD BE MADE BY
QUALIFIED PERSONNEL ONLY
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel: [phone]
[e-mail]
oder
http://www.acme-online.de
WARNING BATTERY
Mishandling the battery may occur explosion, fire
and smoke including damage of health or goods.
It will also reduce battery performance.
Never charge a damaged LiPo battery pack.
Stop charging if the LiPo battery pack is getting
deformed (blown up).
Charge and store the LiPo battery pack at a
temperature of 0°C to 40°C – avoid a
temperature higher than 50°C when
discharging.
Do not shortcut – Risk of explosion and fire!
CE Declaration
Herewith we declare that this item is in
accordance with the essential requirements and
other relevant regulations of the directive
1999/5/EC. A copy of the original declaration of
conformity can be obtained at the address
above.
WEEE Reg. Nr.: DE64989527
Information for disposal of crossed Bin
marked products
This symbol is marked on a product or
packaging, it means that the product including
the batteries must not be disposed of with your
general household waste. Only discard
electrical/electronic items in separate collection
schemes, which cater for the recovery and
recycling of materials contained within. Your
co-operation is vital to ensure the success of
these schemes and for the protection of the
environment.
This product uses LiPo batteries. LiPo batteries
are recyclable, and a valuable resource. To
dispose of the battery, remove it and take it to a
resource recovery facility.
ATTENTION!
Choking hazard – Not for children under 3 years!!!

www.acme-online.de
ACME the game company
Please note!
Never fly close to other people! Danger of injury!
Don´t fly if obstacles complicate flying!
Don´t fly if it´s too windy. Close windows and doors!

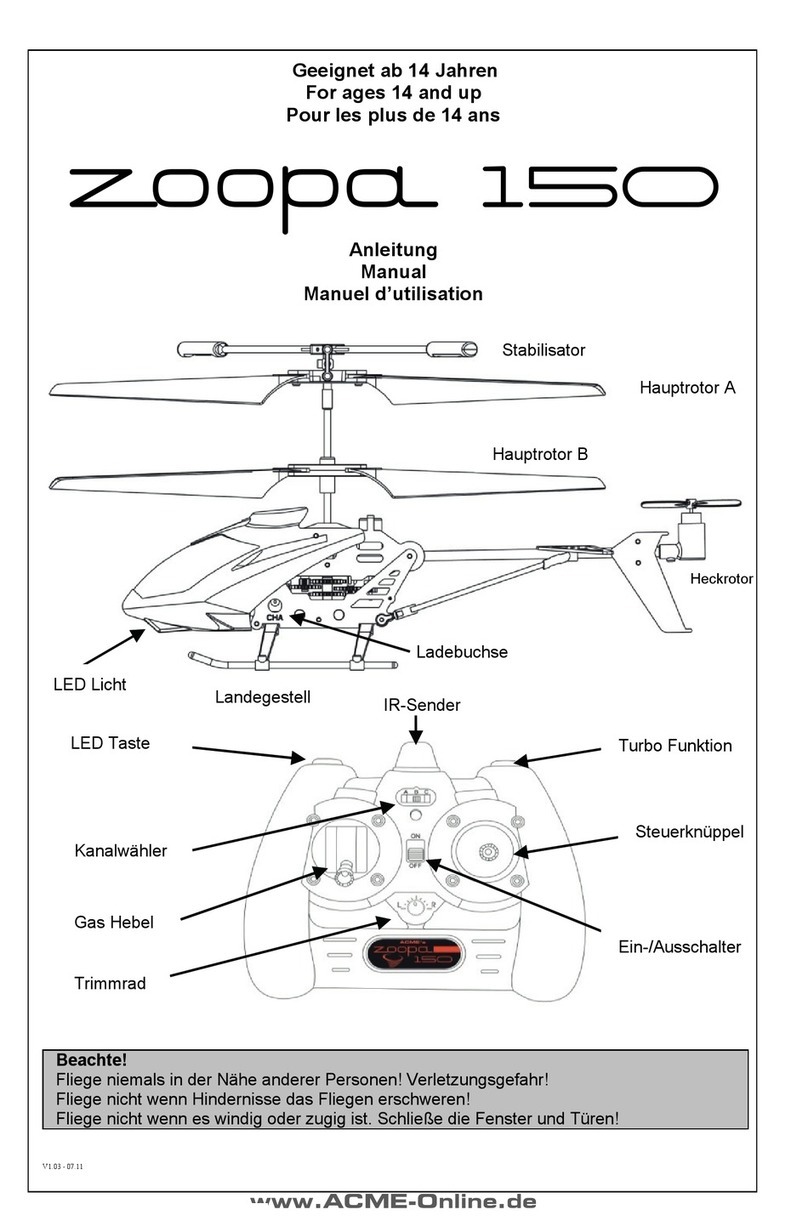

Stabilizer
Main Rotor A
Main Rotor B
Tail
R
otor
Landing Gear
Charging Socket
Gas Stick
LED Light
Button
Trimming wheel
Turbo Button
Control Stick
On/Off Swi
tch
LED Light

www.acme-online.de
ACME the game company
Charging of the helicopter
The helicopter gets charged by the charging
lead of the controller.
Switch OFF the helicopter and the
controller!
Connect the charging lead under the
coverage at the back side of the controller
with the socket marked “CHA” at the
helicopter. Now switch on the controller.
The procedure is displayed by the red LED
and is finished when the light turns green.
Charging takes about 30-40 minutes.
Please note that only full batteries can
charge the helicopter.
If charging is finalized earlier than
expected, the controller batteries are too
weak and need to be replaced! The
controller LEDs starts blinking when too
low to charge!
!!!Never use rechargeable batteries, because these may harm the model. You need 6x AA
Batteries (Art. No.: ACME0036)!!!
Preparation
Place the helicopter on a plain surface, so that the tail rotor points into your direction. Switch
on the helicopter. Check if any obstacles could affect fly. Step back for at least one meter and
then switch on the controller.
Flying
The range of the controller is about 10m.
Avoid flying directly under the ceiling or crashing against walls – this causes crashes and can
damage the helicopter. Optimal flight can be reached at around 1m height.
Turbo:
By pushing the Turbo button (right on the top of the controller) you can increase the speed.
The flight time is reduced then.
Trimming/Adjust
If the helicopter turns around its own shaft,
you can adjust this effect by turning the
trimming wheel.
You can also charge with an
USB-Cable: Art. No.: AA0121

www.acme-online.de
ACME the game company
Helicopter Control
With the gas stick the altitude of the helicopter
gets controlled – handle the stick very gentle! As
soon as the helicopter has reached an optimal
height (for example 1m), smooth moving of the
stick is sufficient for gaining height. If you pull the
stick down the helicopter looses height.
The right control stick moves the helicopter
forwards and backwards, as well as turning the
vertical axis left and right. If you pull this stick up,
the helicopter moves forward, pulling it down it
moves backwards.
Moving the stick left, the helicopter turns left,
moving it right, the helicopter turns right.
Please note that the direction specifications apply
from pilot´s view – that means if the helicopter
moves away from you, but reverses, it flies ahead
to you!
Troubleshooting
Error Reason Solution
The helicopter does not
react Batteries not placed in correctly
Batteries are empty
Move gas stick
Check batteries
Replace batteries
First pull it up, then down
and again up
The helicopter turns and
cannot climb Upper rotor unit screws loosen Tighten the screws
The helicopter does not
gain height Weak battery Battery not fully charged
Battery damaged
Charge helicopter
Replace batteries of the
controller
Replace the heli battery*
The helicopter does not
react on controller Controller batteries too weak Replace batteries in the controller
The range is not sufficient Controller batteries too
weak Replace batteries in the controller
One of the Motors stops
running Motors are used up after about 100 times of Flying Replace (both) Motors*
The helicopter does not
charge
Range is not sufficient
You are using rechargeable
batteries inside the
controller
Only use AA batteries.
The helicopter flies
strange figures. Stray lights Do not fly under artificial light
Please replace defective rotors immediately! – Pay attention on the main rotors label! A
main rotor above and B main rotor below – never place them wrong side out!
Needed spareparts you can find on page 16 or at www.acme-online.de

www.acme-online.de
ACME the game company
Ersatzteile / Spare Parts / Pièces détachées / parti onderdelen
Art.No.: Bezeichnung / Description / descrizione / beschrijving
AA0177 zoopa 150 ForceBack Fernbedienung 2.4GHz / Controller 2.4GHz
AA0178 zoopa 150 ForceBack Turbo 2.4GHz (nur / only / seulement / solo Helicopter)
AA0152 Landegestell / Landing Skids / Train d'atterrissage / carrello di atterraggio
AA0153 Ersatzblätter / Spare blades / Crash Kit / lame di ricambio
AA0154 Getriebesatz / GearSet
AA0156 Rotoreinheit A / Rotor unit A / unité de rotor A / rotore superiore A
AA0157 Heckfinne / Tail fin / Tube de queue / pinna di coda
AA0158 Heckstrebe + Leitwerk / Tail braces / coda coppia
AA0121 AirAce USB Ladekabel / AirAce USB Charging lead /Ricarica USB
FCHD43 Netzteil Adapter / Power adaptor / Adattatore di alimentazione 110-240V USB

www.acme-online.de
ACME the game company
Für Aufsteiger!!!
Für Aufsteiger!!!Für Aufsteiger!!!
Für Aufsteiger!!!
Jetzt im andel!
Now in Stores!
Disponible en magasin!
zoopa 350 brushless
Art.No.: AA0350BL
Für Draussen
For Outdoor Use
Utilisation en extérieur
