AirLive WHA-5500CPE User manual

Quick Setup Guide
108Mbps 802.11a
Outdoor C
P
E
WHA-5500CP
E

WHA-5500CPE
En
g
lish
Polski
Español
Deutsch
Česky
Русский
................
..................
...............
...............
..................
...............
Portu
g
uês
日本語
Slovensky
Magyar
............
................
............
................
1
12
22
32
42
52
61
71
80
90
Table of Contents
List of Languages

1
WHA-5500CPE English
Declaration of Conformity
We, Manufacturer/Importer
OvisLink Corp.
5F., NO.6, Lane 130, Min-Chuan Rd., Hsin-Tien City, Taipei County, Taiwan
Declare that the product
108Mbps 802.11a Outdoor CPE
AirLive WHA-5500CPE
is in conformity with
In accordance with 89/336 EEC-EMC Directive and 1999/5 EC-R & TTE Directive
Clause Description
EN 301 893 v1.3.1 (2005-03) Broadband Radio Access Network(BRAN); 5GHz high performance RLAN; Harmonized EN Covering essential
requirements of Article 3.2 of the R&TTE Directive.
EN 301 489-1 v1.6.1 (2005-09)
EN 301 489-17 V1.2.1 (2002-08)
Electromagnetic compatibility and Radio spectrum Matters (ERM); Electromagnetic compatibility(EMC) standard for
radio equipment and Services; Part 17：Specific conditions for wideband data and HIPERLAN equipment
EN 50371:2002 Generic standard to demonstrate the compliance of low power Electronic and electrical apparatus with the basic
restrictions related to human exposure to electromagnetic field (10MHz – 300GHz) -General public
EN 60950-1:2001/A11:2004 Safety for information technology equipment including electrical business equipment
■CE marking
Manufacturer/Importer
Signature：
Name ： Albert Yeh
Position/ Title : Vice President
Date： 2008/3/5
English

2
WHA-5500CPE English
Note on the FCC standard
This equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part
15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interferences
when the equipment is operating in a commercial area. This equipment generates, uses and may radiate radio
frequency energy, and if not installed in accordance with the user guide, may cause interference in the
transmission of radio communications. If operating in a residential area, it is probable this equipment will cause
harmful interference, in which case the user will be required to try to correct this interference using his own
means.
Note on CE Marking
This is a Class B product. In a residential area this product may cause radio interference, in which case the user
can be required to take the appropriate measures. OvisLink Corp. hereby declares that AirLive WHA-5500CPE
meets the basic requisites of directive 99/05/CE, and is therefore liable for the accuracy of these data:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Warranties
This product has undergone various quality controls to ensure proper operation.
This product is covered by a two-year warranty for countries inside European Union. For other countries, the
warranty period is one year only. In the event of any manufacturing fault or breakdown, it will be repaired by
OvisLink Corp. Please contact your supplier for details on the procedure to follow. This warranty shall not be
applicable in the event of damage caused by improper use of the product, accidents, faulty handling or
manipulation nor any future incompatibility with third party products.
English

3
WHA-5500CPE English
Important Information

 The AP mode’s default IP address is 192.168.1.1

 The default is set to AP mode.

 The default Subnet Mask is 255.255.255.0

 The default password is airlive

 The default SSID is airlive

 The default DHCP client is Disabled

 WDS and Repeater modes do not work in Turbo mode. When using these modes, please do not select
Su
p
er A or Su
p
er G modes.
Hardware Installation
English

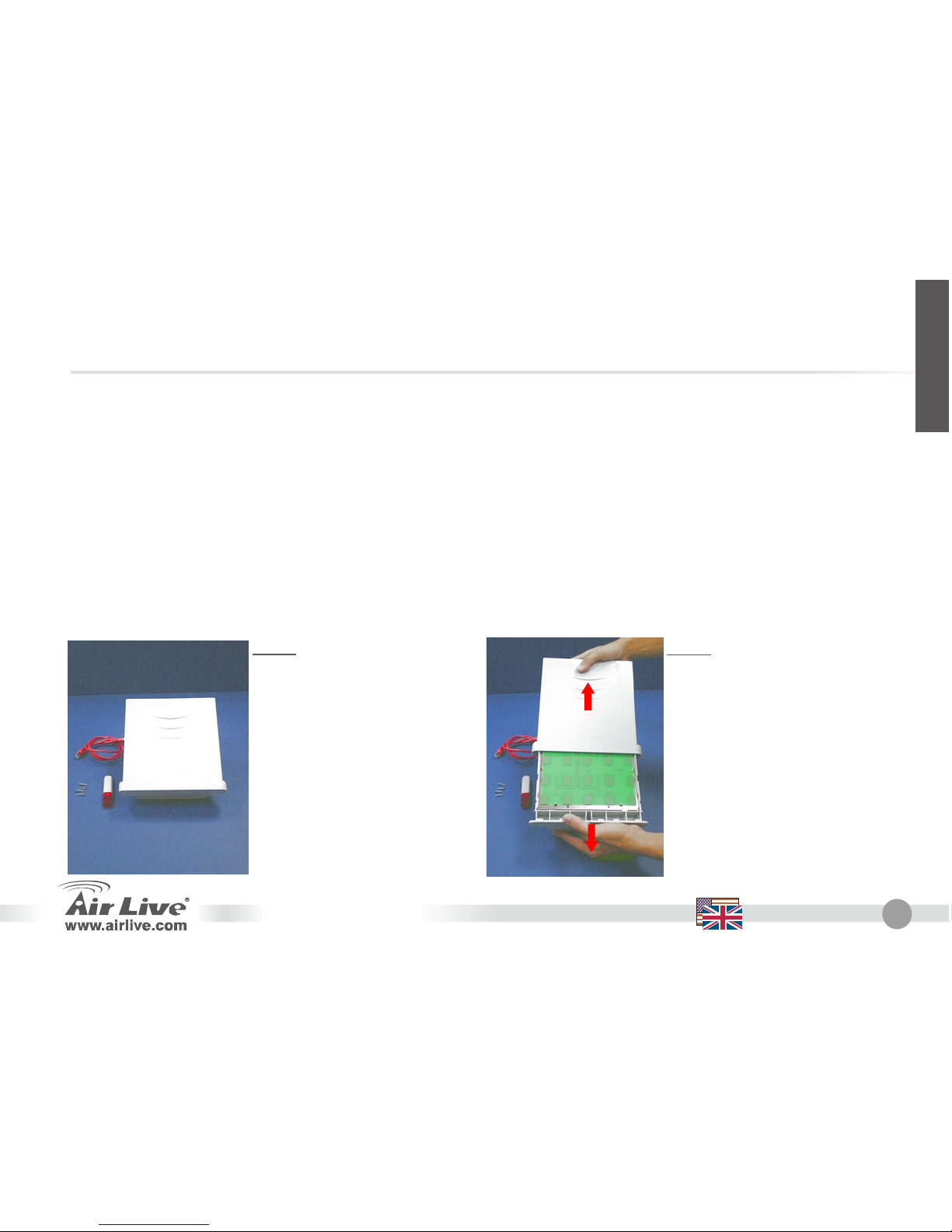

Step 1: A scroll driver and Ethernet
Cable, four screws and
WHA-5500CPE main unit
Step 2: Open the housing of
WHA-5500CPE

4
WHA-5500CPE English
English

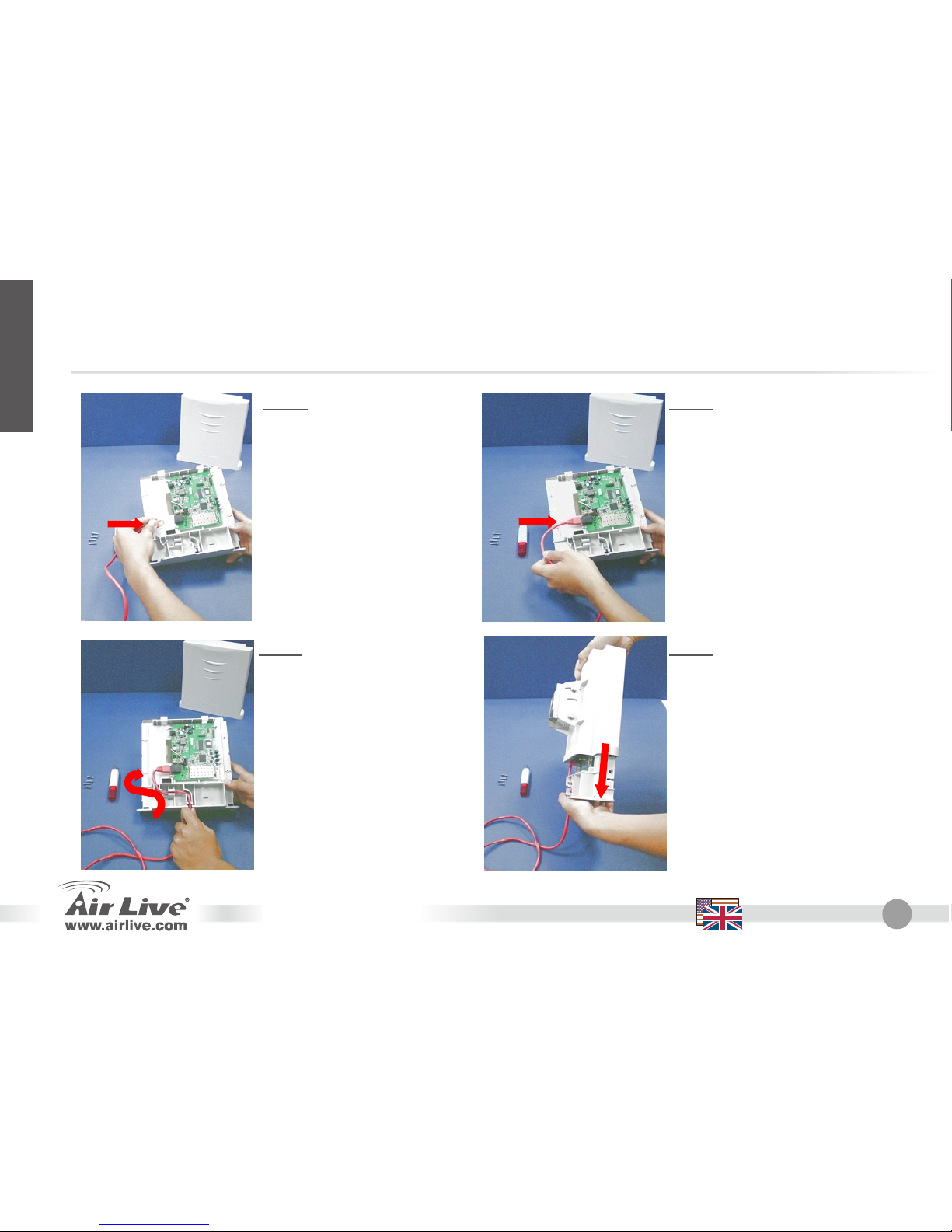

Step 3: Turn the WHA-5500CPE
to another side, the RJ-45 jack is
at the middle of LEFT side of main
board.
Step 4: Plug one side of RJ-45
cable into the Ethernet port.
Step 5: Put the Ethernet cable
along the module, till the exit (at
the bottom of Housing).
Step 6: Make sure that the other
side of Ethernet cable is out of
housing. Close the housing.

5
WHA-5500CPE English
English
Step 7: Scroll up 4 screws well.
Be careful, this is very important;
it could protect your device
against the water.
Step 8: Plug Ethernet cable to
the PoE “P + DATA OUT” jack
of the injector.
Step 9: Plug the power cord of
adaptor into the injector “POWER
IN” port.
Step 10: Plug the LAN Ethernet
cable to the port “DATA IN” of the
injector.

6
WHA-5500CPE English
1
235
67
8
3
4

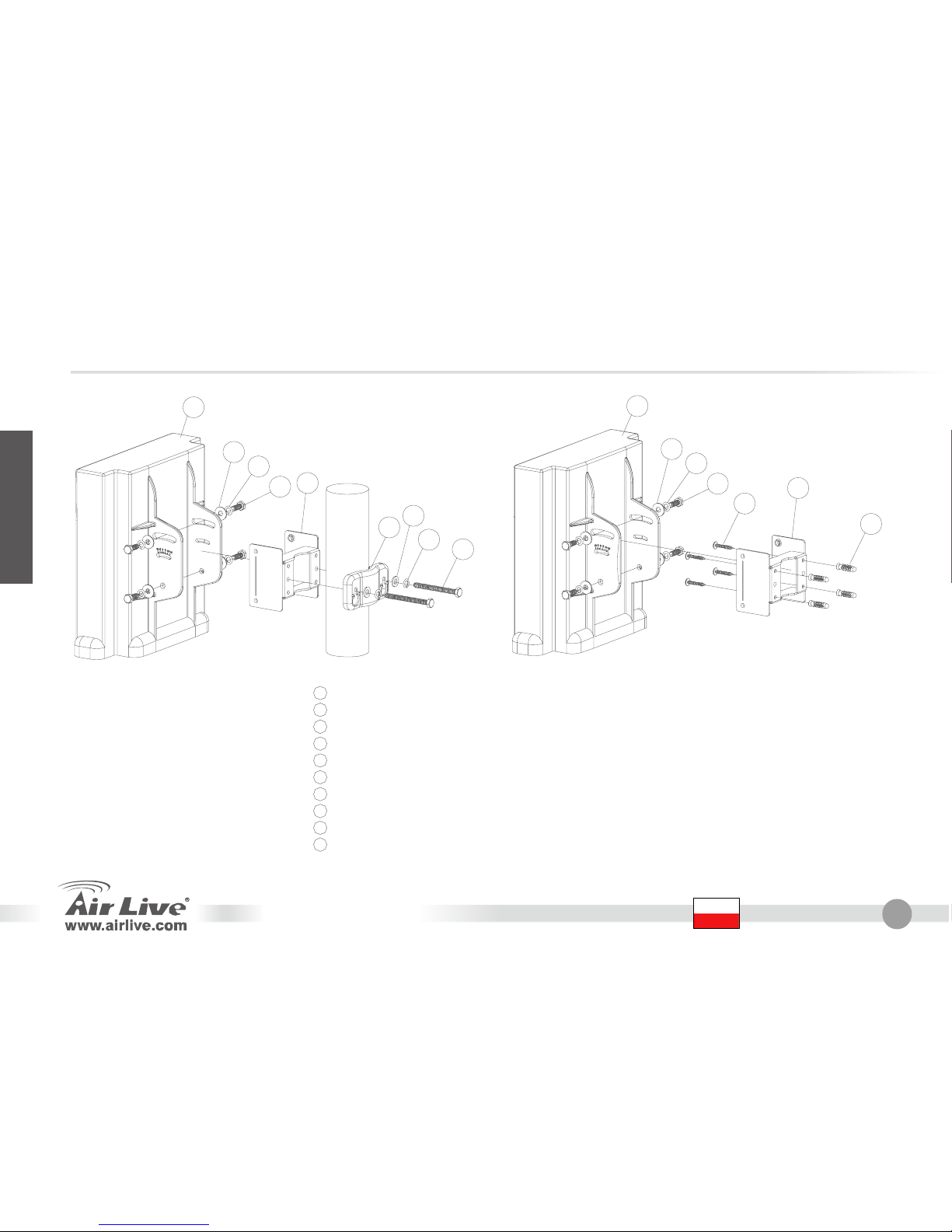

Pole mount
9
10
1
2345
Wall mount
M-Shaped mounting - 1 pc
Lock frame - 1 pc
M6-60 screw - 2 pcs
9
10
8
7
2
4
6
5
3
1
M6 S/W - 6 pcs
M6-16 screw - 4 pcs
M6 washer(φ16mm) - 4 pcs
Antenna body - 1pc
M6 washer(φ12mm) - 2 pcs
5"/32-16 screw - 4 pcs
Plastic anchor - 4 pcs
English

7
WHA-5500CPE English

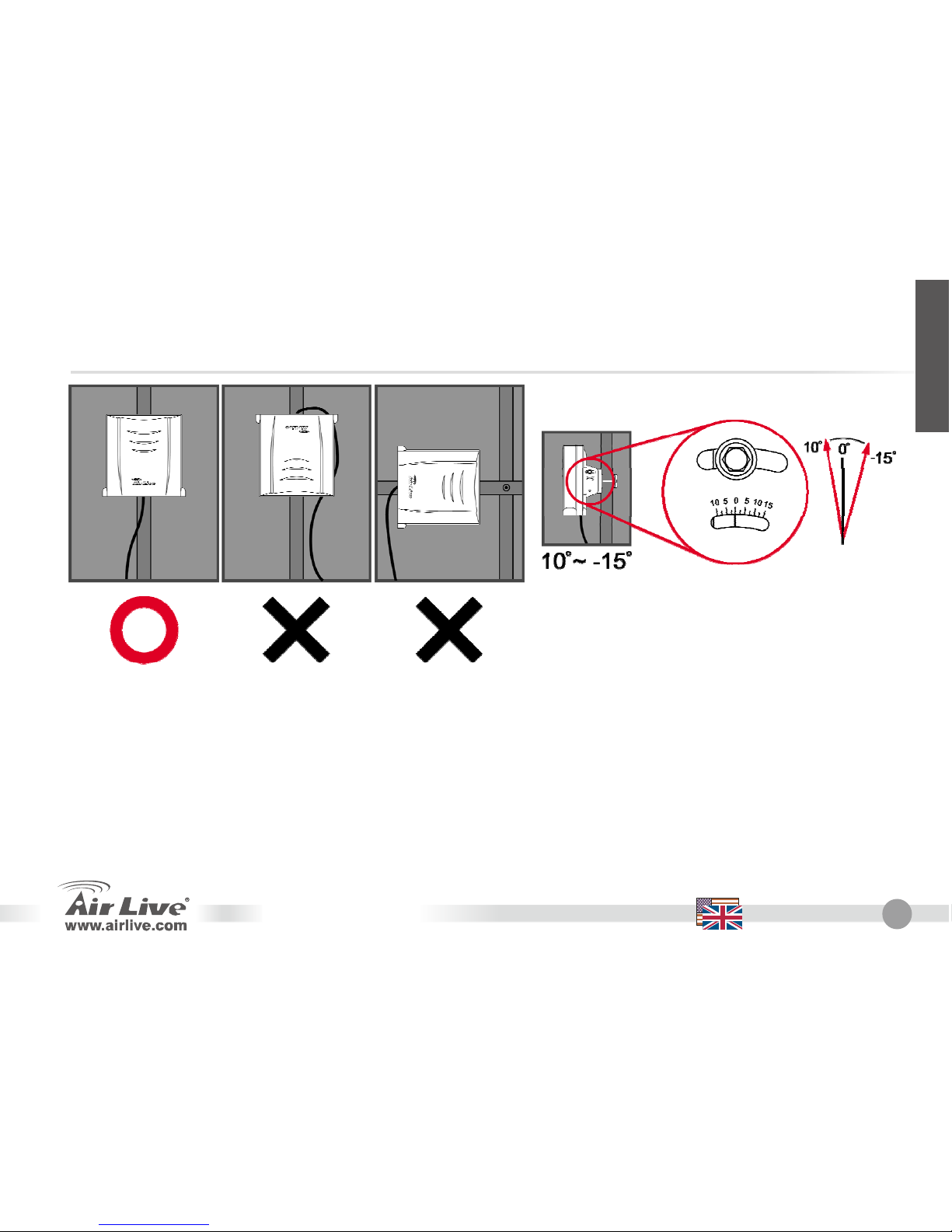

Installation Position

 Please install the CPE in the UP RIGHT position only

 This device is rain proof when it is installed in upright
position. Please do not put the CPE into water
because it is not waterproof.

 Pleasedo not tilt the CPE more than 15
degree angle from vertical
English

8
WHA-5500CPE English
Configuration Steps

 Please install your network cards first before the AP

 Screw-in the antenna (clockwise) into the Antenna connector

 Connect the power and LAN cable to the back

 Use your wireless card to do a site survey, the default SSID is airlive

 If you need to change AP’s configuration, please follow the procedure below:
The AP mode’s default IP address is 192.168.1.1. Please make sure your computer IP is in the
same subnet as the AP (i.e. 192.168.1.x)
Open the web browser and enter 192.168.1.1.
Enter the Password airlive.
AP Mode Configuration
In Setup Wizard>>Wireless Settings
zDefine a SSID for your AP.
zSelect the WLAN mode and the channel of your
choice.
zPress ‘Apply’ button. The device will save and ask to
reboot.
zReboot the device. This configuration can act as AP.
zIf you need extra configuration of encryption, please
refer to the encryption session of the user’s manual for
further information.
English

9
WHA-5500CPE English
Client Mode Configuration
zSelect “Client Infrastructure” mode and then click
APPLY button.
zThe client can search for the SSIDs of APs in the
environment using site survey tool.
zSelect the AP to make connection with.
WDS Bridge Mode Configuration
In Advanced Setting >>Operation mode>>WDS bridge
zSelect “WDS Bridge” mode and then press the
‘APPLY‘ button.
zWhen configured in WDS Bridge Mode, further
configure the name and MAC address of its peer WDS
devices.
English

10
WHA-5500CPE English
802.11a Frequency Range
The legal frequency range for Czech and Slovakia Countries are as followed:
zIndoor: 5.18 to 5.32 GHz
zOutdoor: 5.50 to 5.7 GHz
Your AP comes with the above frequency bands open. If you are using 802.11a mode in Czech and Slovakia
countries, please do not use “auto” channel selection. Please choose your frequency channel according to the
instruction below:
zIndoor: Channels 36, 40, 44, 48, 52, 56, 60, 64
zOutdoor: Channels 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140
Changing Frequency Range
The AP is preset to comply with the frequency range of your country. Please do not change such settings
unless you are operating the AP in a different region.
The instruction for changing the frequency range is as the following:
1. From the DOS command prompt, type
"Telnet <IP Address of the AP>”.
2. Enter your password to login.
3. Enter "z_debug wlanrd write <Country Code>" to change the country code.
4. Enter "reset system" to reboot your device to use the new domain ID of your country/region.
English

11
WHA-5500CPE English
Currently Supported Country Codes
American Countries: United States (840)
Asian Countries:
China (156) Hong Kong (344) Japan (392) Japan3 (395) South Korea (410) Thailand (764)
European Countries:
Austria (40) Belgium (56) Cyprus (196) Czech Republic (203) Denmark (208) Estonia (233)
Finland (246) Italy (380) Germany (276) Hungary (348) Ireland (372) France (250)
Lithuania (440) Luxembourg (442) Netherlands (528) Poland (616) Portugal (620) Slovakia (703)
Slovenia (705) Spain (724) Sweden (752) United Kingdom (826)
Oceanic Countries: Australia (36)
English

12
WHA-5500CPE Polski
Ostrzeżenie FCC
Ten produkt zostałprzetestowany i uzyskałpotwierdzenie zgodności z rozporządzeniami na temat urządzeń
cyfrowych należących do Klasy B (Class B), według części 15 RegułFCC. Ograniczenia te zostały
zaprojektowane w celu zapewnienia uzasadnionej ochrony przed szkodliwymi interferencjami, które mogą
powstaćpodczas użytkowania produktu w środowisku miejskim. Urządzenie wytwarza, używa i może
promieniowaćenergięw postaci fal radiowych, o ile nie zostało zainstalowane i nie jest używane zgodnie z
podręcznikiem użytkownika. Może wtedy spowodowaćpowstanie szkodliwych interferencji i zakłócaćłączność
radiową. Jeśli używanie tego produktu w terenie zamieszkałym spowoduje szkodliwe interferencje, użytkownik
może spotkaćsięz wymaganiem usunięcia tych interferencji na własny koszt.
Ostrzeżenie CE
To urządzenie Klasy B (Class B). W środowisku zabudowanym może ono spowodowaćpowstanie szkodliwych
interferencji radiowych. W takim przypadku obowiązkiem jego użytkownika jest wykonanie odpowiednich
poprawek w celu wyeliminowania problemu. OvisLink Corp. niniejszym oświadcza, że urządzenie AirLive
WHA-5500CPE spełnia podstawowe wymagania dyrektywy 99/05/CE. Podaje teżswoje dokładne dane:
OvisLink Corp.
5F, No.6 Lane 130,
Min-Chuan Rd, Hsin-Tien City,
Taipei, Taiwan
TEL: [phone]
Gwarancje
Niniejszy produkt przeszedłszczegółowąkontrolęjakości, która zweryfikowała jego właściwe działanie.
Urządzenie objęte jest dwuletniągwarancjąna terenie wszystkich krajów Unii Europejskiej. W innych krajach
okres gwarancji wynosi jeden rok. W przypadku jakichkolwiek uszkodzeńlub błędów producenta, będzie
naprawione na koszt OvisLink Corp. Prosimy o kontakt ze sprzedawcąw celu uzyskania dokładnych informacji o
przebiegu procedury gwarancyjnej. Gwarancja nie obejmuje uszkodzeńspowodowanych przez niewłaściwe
użytkowanie produktu, wypadków losowych, a także błędów spowodowanych samodzielnąpróbązmian
parametrów produktu oraz niekompatybilności z urządzeniami innych producentów.
Polski

13
WHA-5500CPE Polski
Ważne informacje

 Domyślny adres IP w trybie punktu dostępowego AP to 192.168.1.1

 Urządzenie domyślne ustawione jest na tryb punktu dostępowego AP

 Domyślna maska podsieci to 255.255.255.0

 Domyślne hasło to airlive

 Domyślne SSID to airlive

 Klient DHCP domyślne ustawiony jest jako nieaktywny

 Tryby WDS oraz Repeater nie pracująz opcjąTurbo. Podczas pracy w jednym z tych trybów należy nie
wybieraćopcji Super A lub Super G.
Hardware Installation

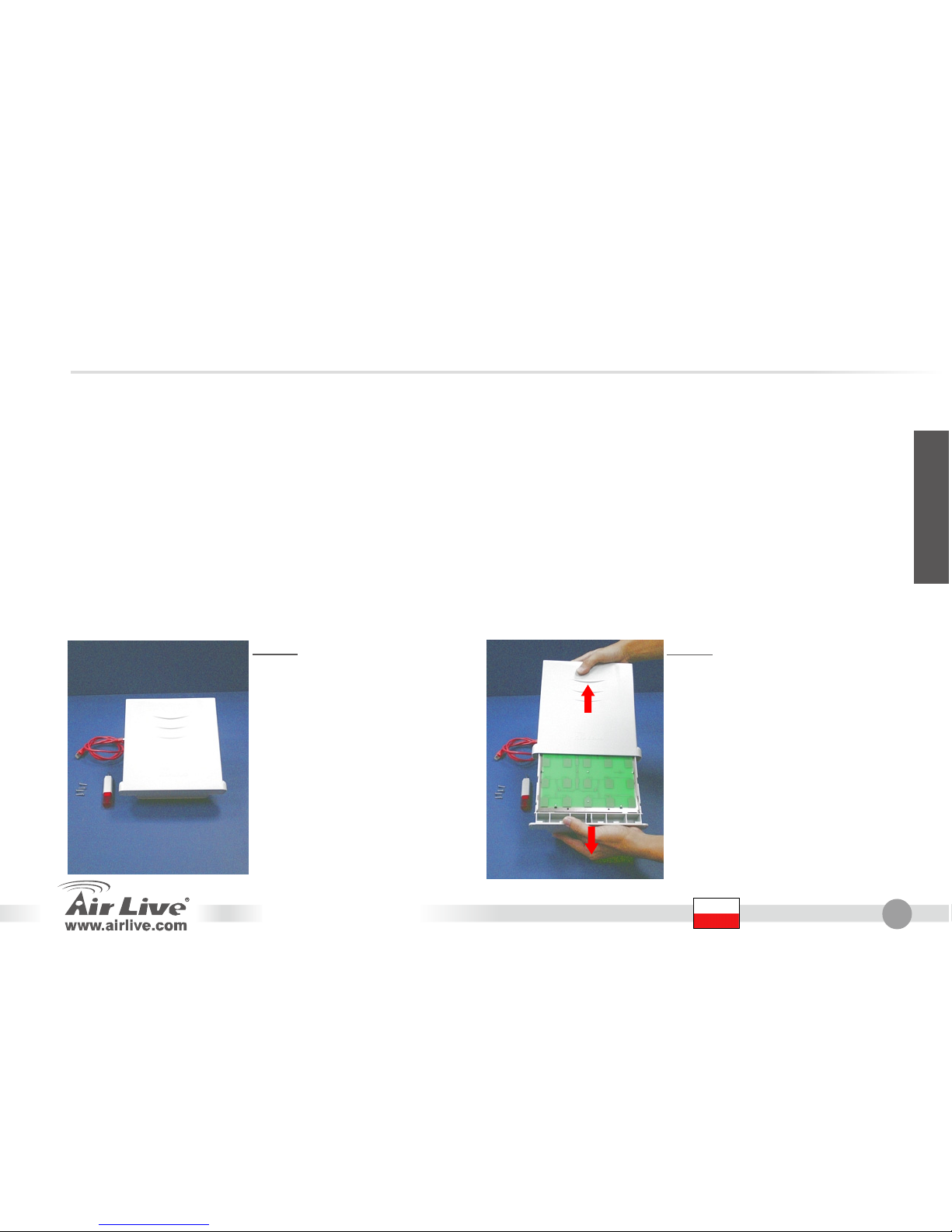

Krok 1:
Ś
rubokręt, kabel Ethernet,
cztery śrubki i WHA-5500CPE.
Krok 2: Otwórz obudowę
urządzenia WHA-5500CPE
Polski

14
WHA-5500CPE Polski
Krok 3: ObróćWHA-5500CPE na
drugąstronę, złącze RJ-45
znajduje sięna środku prawej
strony płyty głównej.
Krok 4: Podłącz jedną
końcówkękabla RJ-45 do
portu sieciowego Ethernet.
Krok 5: Poprowadźkabel
Ethernet na zewnątrz urządzenia,
przez odpowiedni otwór na
spodzie obudowy.
Krok 6: Upewnij się, że drugi
koniec kabla Ethernet wystaje z
obudowy. Jeśli tak, zamknij
obudowę.
Polski

15
WHA-5500CPE Polski

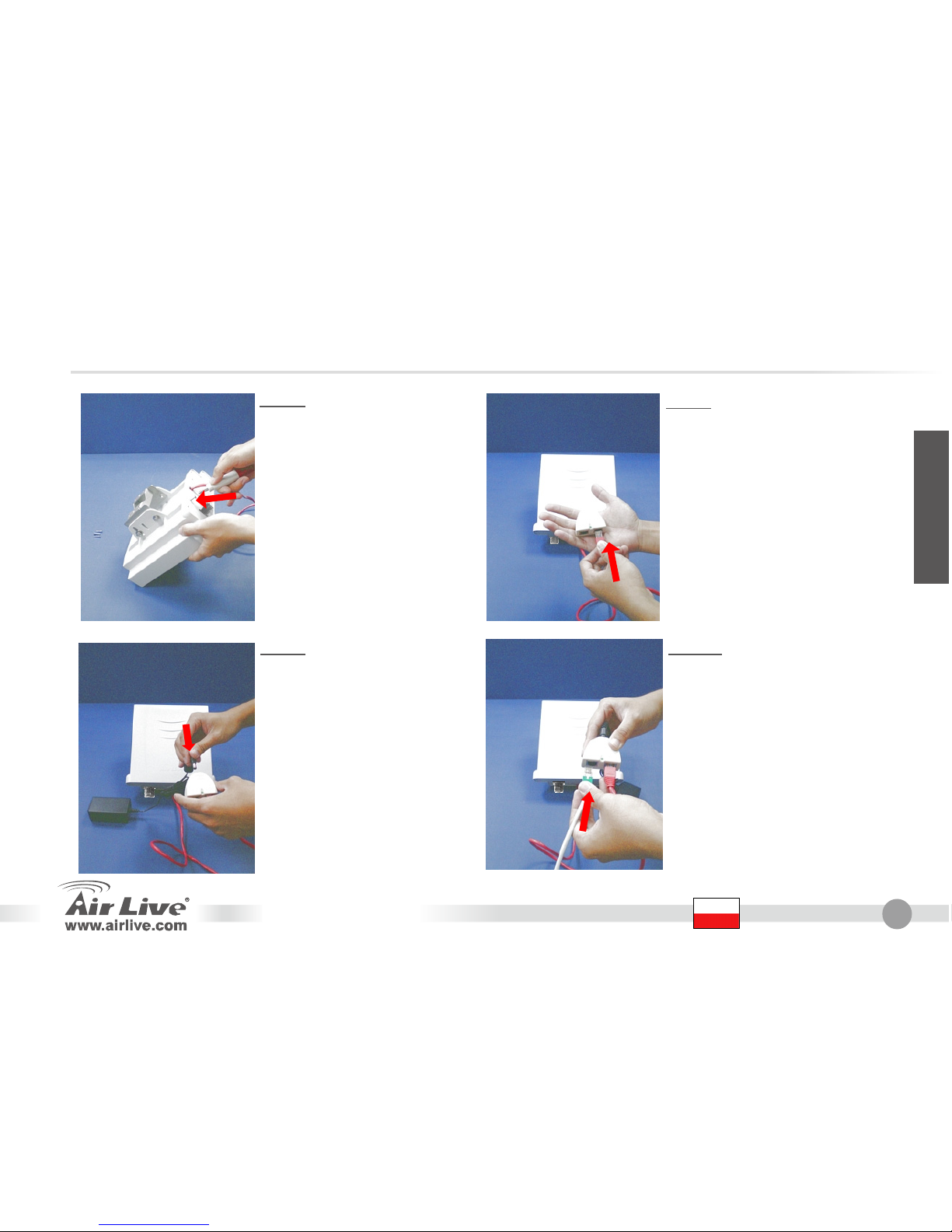

Krok 7: Dokręć dobrze wszystkie
4 śrubki. To bardzo ważne, gdyż
od tego zależy odporność
urządzenia na zalanie wodą.
Krok 8: Włóżkabel Ethernet
do gniazdka PoE „P + DATA
OUT”.
Krok 9: Podłącz kabel zasilacza
do gniazdka „POWER IN”.
Krok 10: Podłącz kabel Ethernet
do przesyłania danych do portu
„DATA IN”.
Polski

16
WHA-5500CPE Polski
1
235
67
8
3
4
Pole mount
9
10
1
2345
Wall mount
M-Shaped mounting - 1 pc
Lock frame - 1 pc
M6-60 screw - 2 pcs
9
10
8
7
2
4
6
5
3
1
M6 S/W - 6 pcs
M6-16 screw - 4 pcs
M6 washer(φ16mm) - 4 pcs
Antenna body - 1pc
M6 washer(φ12mm) - 2 pcs
5"/32-16 screw - 4 pcs
Plastic anchor - 4 pcs
Polski

17
WHA-5500CPE Polski
Pozycja Instalacji

 Zamontuj urządzenie koniecznie w pozycji skierowanej
do góry.

 Urządzenie chroini przed zalaniem kiedy
zainstalowane jest w pozycji pionowej. Prosimy nie
wkładaćurządzenia do wody ponieważnie jest
wodoodporne.

 Nie należy odchylaćpozycji urządzenia
więcej niż15 stopni od pionu.
Polski

18
WHA-5500CPE Polski
Etapy instalacji

 Przed instalacjąpunktu dostępowego upewnij się, że karty sieciowe komputera sązainstalowane.

 Wkręć antenę(zgodnie z ruchem wskazówek zegara) w złącze antenowe.

 Podłącz kable zasilania oraz kabel sieci LAN z tyłu urządzenia.

 Użyj karty sieci bezprzewodowych komputera do wyszukania istniejących sieci – domyślne SSID to
airlive.

 Jeśli chcesz zmienićkonfiguracjępunktu dostępowego, postępuj zgodnie z poniższąprocedurą:
Domyślny adres IP w trybie punktu dostępowego AP to 192.168.1.1. Upewnij się, że IP twojego
komputera należy do tej samej podsieci, co punkt dostępowy (np. 192.168.1.x)
Otwórz przeglądarkęinternetowąi wpisz 192.168.1.1.
Wpisz hasło airlive.
Konfiguracja trybu AP (punkt dostępowy)
W Setup Wizard>>Wireless Settings
zZdefiniuj nazwęSSID dla twojego punktu dostępowego.
zWybiel tryb połączeńbezprzewodowych oraz jeden z
kanałów.
zNaciśnij przycisk „Zastosuj”. Urządzenie zapisze ustawienia
i poprosi o zrestartowanie.
zUruchom ponownie urządzenie. Ta konfiguracja może
działaćjako punkt dostępowy AP.
zJeśli potrzebujesz bardziej zaawansowanej zmiany ustawień,
zapoznaj sięz podręcznikiem użytkownika.
Polski
