AirLive WMM-3000AP User manual

QuickSetupGuide
English ●●●
Deutsch ●●●
Polski ●●●
Česky ●●●
Русский ●●●
Português ●●●
Españoll●●●
日本語 ●●●
25
29
W
M
M
-3000AP
MIMO-G Wireless Access Point
17
21
9
13
1
5

1
1
MIMO-G Wireless AP
WMM-3000AP English
Basic Information
Default Setting:
IP Address: 192.168.1.254
Subnet Mask: 255.255.255.0
Login admin
Password: airlive
Wireless Model
SSID: airlive
Channel: 11
English

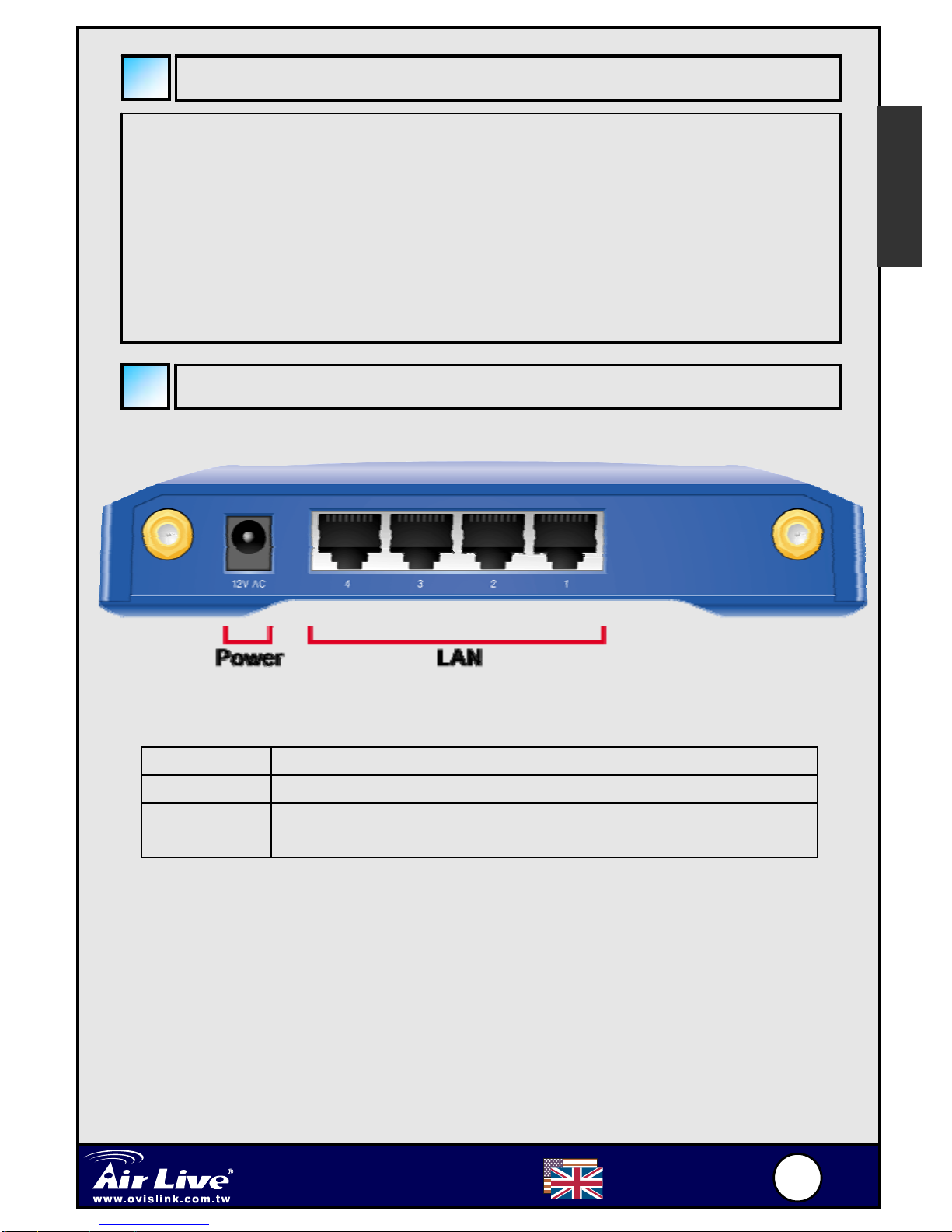

Port Layout
Port Description
PWR Power inlet
Port 1 - 4 The ports where you will connect networked computers and
other devices

2
2
MIMO-G Wireless AP
WMM-3000AP English
English
LED Function Color Status Description
POWER Power
indication Green On Power is being applied to this product.
Status System
status Green Blinking
Status is flashed once per
second to indicate system is
alive.
Blinking The WAN port is sending or
receiving data.
W. LAN
Wireless
activity
Green Blinking Sending or receiving data via
wireless
Link/Act
1~4
Link
status Green On
An active station is connected
to the corresponding LAN
port.
Blinking The corresponding LAN port
is sending or receiving data.
10/100 Link Rate Green On
Data is transmitting in
100Mbps on the
corresponding LAN port.
Reset Reset Buttom To reset system settings to
factory defaults

3
3
MIMO-G Wireless AP
WMM-3000AP English

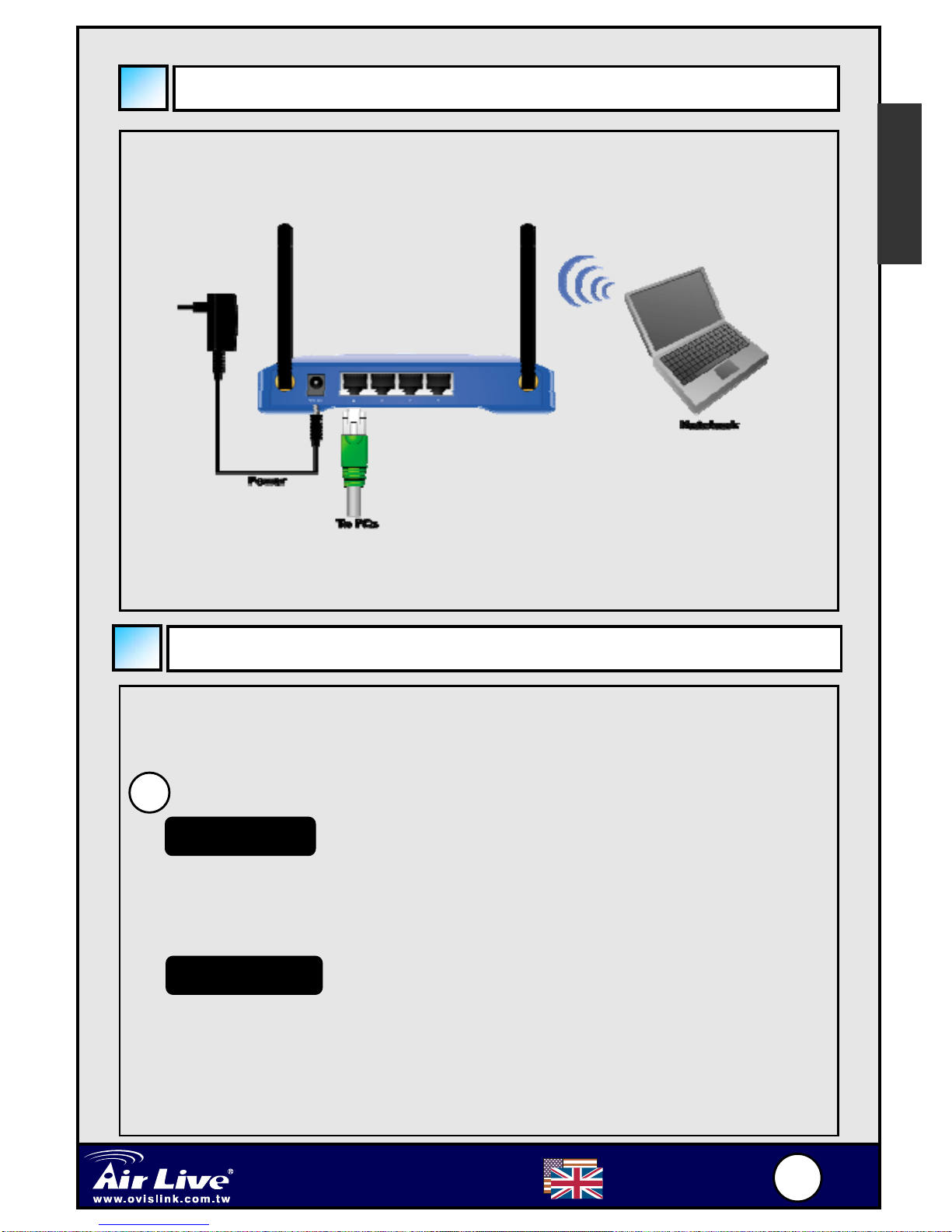

Hardware Installation
2. Configure your PC:
Make sure your local PC(s) has wireless network adapter installed
1. Setup LAN connection: connect an Ethernet cable from your
computer’s Ethernet port to one of the LAN ports of this product.
You can manually configure this Access Point via a wireless or wired
connection.
1
English
Manual Configuration
Wireless
1. For wireless station, make sure your computer has
associated with this Access Point.
2. Skip to step 2
Wired
1. Start your computer. Connect an Ethernet cable between your
computer and the Wireless Access Point.
2. Make sure your wired station is set to the same subnet mask
as the Wireless Access Point, i.e. 192.168.1.10

4
4
MIMO-G Wireless AP
WMM-3000AP English
2 Start
y
our WEB browse
r
.
3 In the Address box, enter the following: http://192.168.1.254
A window would pop-up asking for Login and Password. Please
enter “admin” for login, and “airlive” for password
The main menu appears. Please refer to the user manual saved in the
CD-ROM for detail.
English
Wireless Setting
The settings for Wireless function are as follows:
1. SSID: airlive
2. Channel: The factory setting is as follow: channel 11 for North
America; channel 13 for European (ETSI); channel 14
for Japan.
3. WEP: disable

5
5
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Polski
Zainstaluj dołączone oprogramowanie przed podłączeniem
urządzenia. Jeżeli podłączyłeśurządzenie przed dokonaniem
instalacji sterowników, przejdźdo rozdziału „Alternatywna metoda
instalacji”
Instalacja sterowników
2. Postępuj zgodnie z pojawiającymi siękomunikatami.
¾
¾ PCM: Podłącz kartęsieciowądo gniazda PCMCIA w Twoim
komputrze przenośnym
¾
¾ PCI: Zainstaluj kartęw wolnym gnieździe PCI w Twoim
komputerze.
3. Po podłączeniu karty, komputer automatycznie rozpozna
zainstalowany sprzęt i poprosi o wskazanie lokalizacji z
wymaganym oprogramowaniem.
Polski
4. Naciśnij przycisk Dalej, potwierdźchęć kontunuowania instalacji
przyciskiem Kontynuuj mimo to. Wymagane pliki zostaną
skopiowane.
5. Poniższy rysunek powinien pojawićsięw prawym dolnym rogu
ekranu. Ikona na pasku zadańsystemu Windows wskazuje stan
połączenia. Klikając prawym klawiszem myszy na ikonie
uruchomisz program konfiguracyjny karty

6
6
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Polski

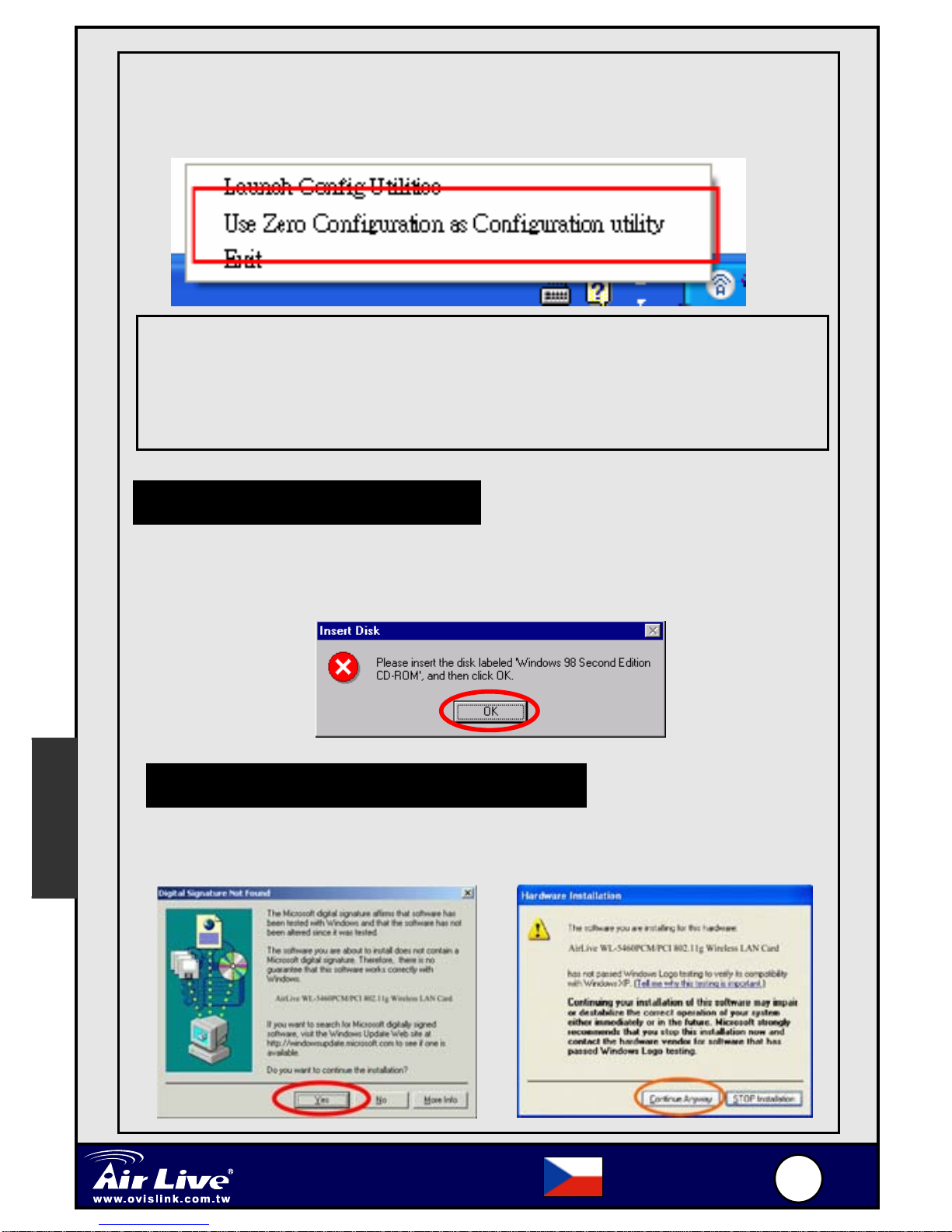

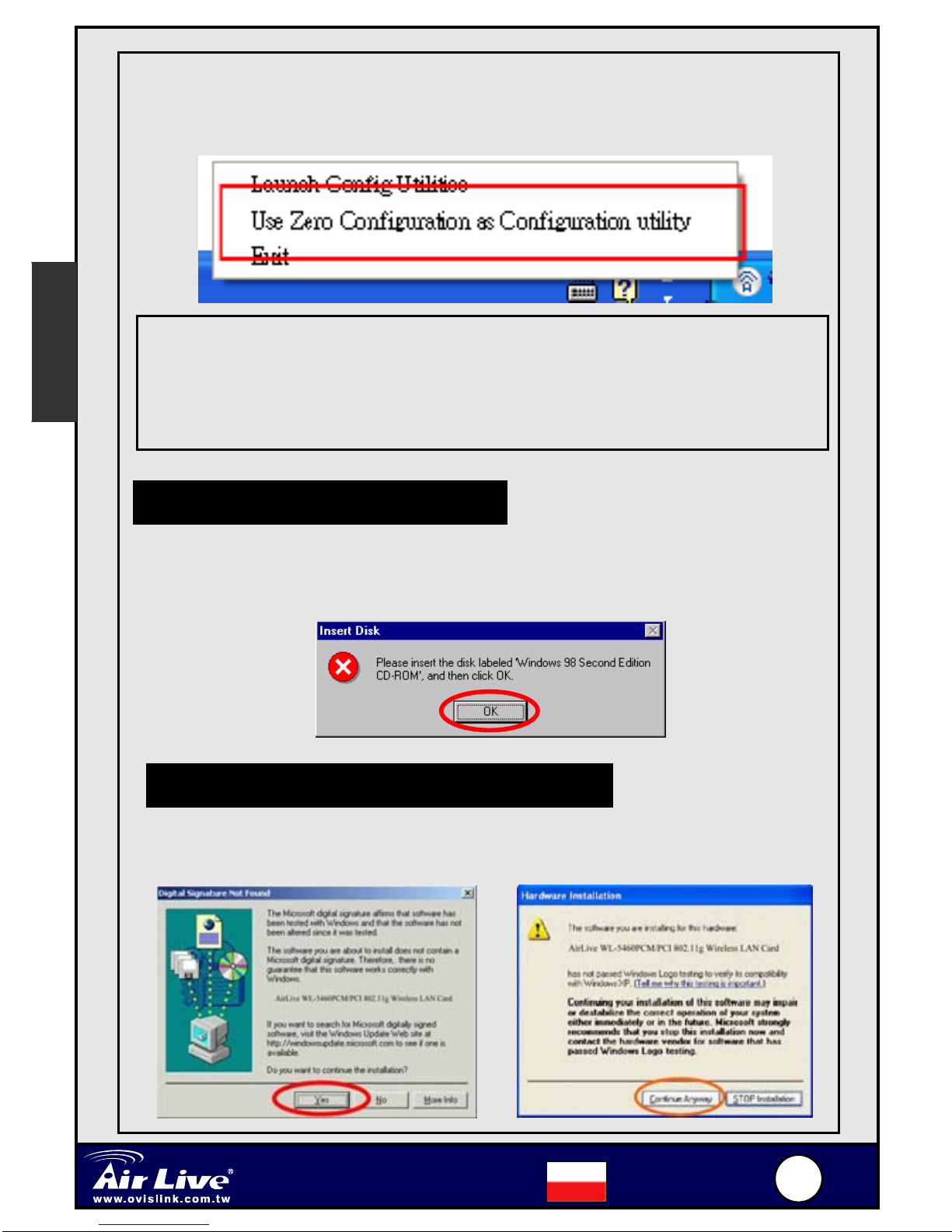

6. Jeżeli chcesz skonfigurowaćkartęza pośrednictwem
wbudowanego manadżera Windows XP, zaznacz opcję„Wybierz
systemu Windows do konfiguracji ustawieńsieci bezprzewodowej”
 Jeżeli po instalacji nie pojawiła sięikona, wybierz
Start->Programy->AirLive Wireless-> AirLive MIMO-G Wireless Utility.
Ikona powinna pojawićsięna pasku zadań.
Polski
Instalac
j
a w s
y
stemie Windows 98
Przed rozpoczęciem instalacji upewnij się, że posiadasz płytęCD z
systemem Windows 98. Podczas instalacji zostaniesz poproszony o
włożenie płyty do napędu CD-ROM.
Instalac
j
a w s
y
stemie Windows2000/WinXP
Podczas sprawdzania podpisów cyfrowych sterownika, zignoruj
ostrzeżenie i kontynuuj instalację.

7
7
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Polski
Alternatywna metoda instalcji
Postępuj zgodnie z zamieszczonymi poniżej wskazówkami jeżeli
przed instalacjąoprogramowania podłączyłeśkartędo
komputera.
1. Po podłączeniu karty do komputera, system Windows automatycznie
rozpocznie instalacjęsterowanika.
2. Kliknij „Dalej” w celu kontynuacji instalacji.
3. Zostaniesz poproszony o podanie lokalizacji sterowanika. Wybierz
AitLive Dirver CD, oznaczonąliterkąTwojego napędu CD-ROM.
4. Wybierz „Przeglądaj” i przejdźdo katalogu „Utility” znajdującego się
w głównym katalogu.
5. Kliknij „Dalej”, system Windows skopiuje wymagane pliki.
6. Win98
Zostaniesz poproszony o włożenie do napędu CD-ROM płyty CD z
systemem Win98.
7. Win2000
Podczas sprawdzania podpisów cyfrowych sterownika, zignoruj
ostrzeżenie I kontynuuj instalację.
8. WinME/XP
Potwierdźchęć kontunuowania instalacji przyciskiem „Kontynuuj
mimo to..”.
9. W celu zainstalowanie oprogramowania konfiguracyjnego karty
przejdźdo katalogu „Utility” znajdującego sięna dołączonej płycie
CD i uruchom a
p
likac
ję
setu
p
.
Polski

8
8
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Polski
Standardowo standart 802.11b/g obsługuje 1-14 kanałów radiowych.
Poniża tabela zawiera informacjędotyczących dostępnych kanałów
transmisji WiFi w poszczególnych krajach.
Countries Allowable Channel
USA (FCC) Channel 1~11
Canada (IC) Channel 1~11
Europe (ETSI) Channel 1~13
SPAIN Channel 10~11
France Channel 10~13
Japan Channel 1~14
Kanał
Szyfrowanie WEP zapewnia bezpiecznątransmisjęw sieciach
bezprzewodowych. Udostępnione sądwie długości kluczy za pomocą
których szyfrowane sądane: 64-bit i 128-bit. Wszystkie urządzenia w
sieci powinny używaćtakich samych ustawieńszyfrowania WEP. W
pierszej kolejności należy włączyćszyfrowanie na punkcie
dostępowym, potem na kartach.
Więcej informacji dostępnych w rozszerzonej instrukcji obsługi.
Szyfrowanie WEP & WPA
Polski

9
9
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Español
1. Inserte el CD del controlador en el computador, seleccione Install
Software para comenzar la instalación de software.
Por favor instale el controlador y el utilitario antes de enchufar la
tarjeta inalámbrica. Si ya has enchufado la tarjeta, por favor leer el
“Método Alterno de Instalación” para más detalles.
Instalación de los Controladores
2. Siga las instrucciones a continuación para instalar el hardware
¾
¾ PCM: conecte la tarjeta en la ranura PCMCI del computador.
¾
¾ PCI: conecte la tarjeta en la ranura PCI del computador.
3. Luego de insertar la tarjeta PCM/PCI, el computador detectará
automáticamente el hardware y el menú de configuración
aparecerá.
Español
4. Haga Click en Next y Continue Anyway todo el tiempo hasta que
la instalación finalice. El computador debe encontrar e instalar
automáticamente el controlador correcto.
5. La siguiente pantalla debe aparecer en la esquina derecha de la
barra de tareas indicando que la tarjeta inalámbrica está en línea.
Puedes presionar click derecho sobre el icono y hacer click en
“Launch the Config Utilities”

1
10 0
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Español
6. Si deseas configurar tu tarjeta MIMO Wireless LAN Card con la
opción “Wireless Zero Configure” de XP, debes seleccionar “Use
Zero Configuration as Configuration utility”.
 Si el icono no aparece automáticamente, debes ir a Start -> Programs
-> AirLive Wireless -> AirLive MIMO-G Wireless Utility Este aparecerá
en la barra de tareas.
Español
Nota de Instalación
p
ara Win98
Antes de la instalación del dispositivo, asegúrate que tienes a mano el
CD-ROM del sistema Operativo. Puede que se requiera que lo insertes
para descargar algunos controladores específicos.
I Nota de Instalación
p
ara Win2000/WinXP
Cuando el mensaje de Firma Digital No encontrada aparezca, haga
click en “Si” o “Continuar”

1
11 1
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Español
Método Alterno de Instalación
Por favor utilice este método de instalación solamente si has
enchufado la tarjeta antes de instalar el software.
Configuración WEP & WPA
WEP codifica la data para incrementar la seguridad. Existen dos
niveles de encriptación (key length): palabra de 64-bit o 128-bit.
Todos los dispositivos inalámbricos en la red deben usar la misma
configuración WEP (el mismo nivel, la misma palabra). Por favor
active la configuración WEP en AP/Enrutador Inalámbrico primero
antes de activar el WEP en las tarjetas de los clientes.
Para mayor información por favor ver el manual de usuario.
1. Si has enchufado la tarjeta antes de instalar el controlador, Windows
detectará el dispositivo e iniciará el menú de configuración.
2. Haga Click en “Next” para iniciar la instalación del controlador.
3. Cuando se requiera la ubicación del controlador, por favor inserte el
Driver AirLive en el drive del CD-ROM.
4. Haga Click en “Browse” y seleccione el directorio de “Utility” del CD.
5. Haga Click en “Next” y Windows copiará todos los archivos
necesarios.
6. Win98
Cuando Windows requiera los archivos, inserte el CD de Windows
98.
7. Win2000
En la ventana “Digital Signature Not Found” haga click en “Si” para
continuar
8. WinME/XP
Haga en Click en “Continuar” para proceder.
9. Puede que tengas que reiniciar tu máquina después de terminar la
instalación del controlador.
10. Para instalar el utilitario, por favor explore el CD AirLive CD. Vaya a
la carpeta “Utility” y ejecute el programa “setup”. Siga las
instrucciones para terminar la configuración del utilitario.
Español

1
12 2
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Español
El estándar 802.11b/g soporta los canales 1-14. La siguiente tabla
muestra los canales disponibles en varios países, lo cual se basa en
restricciones locales.
País Canales permitidos
Estados Unidos (FCC) Canal 1~11
Canadá (IC) Canal 1~11
Europa (ETSI) Canal 1~13
España Canal 10~11
Francia Canal 10~13
Japón Canal 1~14
Canal
Español

1
13 3
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Deutsch
1. Legen Sie die Treiber-CD ins CDROM-Laufwerk Ihres Computers
und wählen Sie Install Software um die Installation zu beginnen.
Installieren Sie bitte zuerst den Treiber und das Utility bevor Sie den
Wireless-Adapter einstecken. Falls Sie den Wireless-Adapter schon
vorher eingesteckt haben, so entnehmen Sie bitte weitere Details dem
Abschnitt “Alternative Installationsmethode”.
Installation des Treibers
2. Installieren Sie jetzt bitte die Hardware gemäß den folgenden
Instruktionen.
¾
¾ PCM: Schieben Sie die Karte bitte in den CardBus-Slot.
¾
¾ PCI: Befestigen Sie die Karte bitte in einem freien PCI-Slot Ihres
PCs.
3. Nachdem Sie die PCM/PCI-Karte eingesteckt haben wird Ihr
Computer die neue Hardware automatisch erkennen und den
Setup-Wizard starten.
Deutsch
4. Klicken Sie auf Weiter und Trotzdem fortfahren bis die
Installation abgeschlossen ist. Der Computer sollte dabei den
Treiber automatisch finden und installieren.
5. Auf der rechten Seite der Windows-Systemleiste finden Sie nun ein
kleines Icon, das anzeigt, ob die Wireless-Karte online ist. Nach
einem Rechtsklick darauf können Sie durch eine Klick auf “Launch
the Config Utilities” das Konfigurationsprogramm starten.

1
14 4
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Deutsch
6. Falls Sie die Konfiguraton Ihrer MIMO Wireless LAN Card mit der
von XP unterstützten “Wireless Zero Configuration” vornehmen
wollen, so wählen Sie bitte “Use Zero Configuration as
Configuration utility”.
 Falls das Icon nicht automatisch erscheint, so gehen Sie bitte auf Start
-> Programme
-> AirLive Wireless -> AirLive MIMO-G Wireless Utility
Daraufhin erscheint es in der Systemleiste.
Deutsch
Installationshinweise für Win98
Legen Sie bitte vor der Installation die CD-ROM Ihres Betriebssystems
bereit. Sie werden vielleicht dazu aufgefordert, diese einzulegen um
bestimmte Treiber zu installieren.
Anmerkun
g
en zu Installation unter Win2000/WinXP
Wenn die Nachricht „Digitale Signatur nicht gefunden” erscheint, so
klicken Sie bitte auf Ja oder Trotzdem fortfahren.

1
15 5
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Deutsch
Alternative Installationsmethode
Benutzen Sie diese Methode bitte nur falls Sie den
Wireless-Adapter schon vor der Installation der Software
a
n
gesc
hl
osse
n h
abe
n.
Konfiguraton von WEP & WPA
Zur Erhöhung der Sicherheit verschlüsselt WEP die übertragenen
Daten. In Abhängigkeit von der Schlüssellänge (64 Bit oder 128 Bit)
gibt es 2 unterschiedliche Stärken der Verschlüsselung. Sämtliche
Wireless-Geräte im Netzwerk müssen die gleichen WEP-Einstellungen
benutzen (gleiche Schlüssellänge, gleicher Schlüssel. Aktivieren Sie
WEP bitte zuerst an Ihrem AP/Wireless-Router und erst dann an den
Steckkarten/PCs.
Weitere Details hierzu finden Sie im Benutzerhandbuch.
1. Wenn Sie den Wireless-Adapter vor der Installation der Treiber
angeschlossen haben, so wird Windows das Gerät erkennen und
den Setup-Wizard starten.
2. Klicken Sie auf “Next” um die Installation der Treiber zu starten.
3. Wenn Sie nach dem Ort für den Treiber gefragt werden, so legen
Sie bitte dieAirLive-Treiber-CD in das CD-ROM-Laufwerk.
4. Klicken Sie auf “Auswählen” und wählen Sie das
“Utility”-Verzeichnis der CD.
5. Klicken Sie auf “Weiter” damit Windows alle notwenigen Dateien
kopiert.
6. Win98
Wenn Sie nach Dateinen gefragt werden, so legen Sie bitte Ihre
Windows-98-CD ein.
7. Win2000
Im Fenster “Digitale Signatur nicht gefunden” klicken Sie bitte um
fortzufahren auf “Ja”.
8. WinME/XP
Klicken Sie auf “Trotzdem weitermachen” um fortzufahren.
9. Um die Installation abzuschließen müssen Sie eventuell Ihren PC
neu starten.
10. Öffnen Sie bitte mit einem Dateimanager das Utility-Verzeichnis der
AirLive-CD, um das Utility zu installieren. Starten Sie dort das
“Setup-Programm”. Gehen Sie nun bitte gemäß den Anweisungen
vor.
Deutsch

1
16 6
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Deutsch
Der Standard 802.11b/g unterstützt die Kanäle 1 bis 14. Welche davon
in einem Land zugelassen sind hängt von den örtlichen Bestimmungen
ab. Die folgende Tabelle zeigt die verfügbaren Kanäle in verschiedenen
Ländern.
Länder Allowable Channel
USA (FCC) Kanal 1 bis 11
Kanada (IC) Kanal 1 bis 11
Europa (ETSI) Kanal 1 bis 13
Spanien Kanal 10 bis 11
Frankreich Kanal 10 bis 13
Japan Kanal 1 bis 14
Kanal
Deutsch

1
17 7
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Czech
1. Vložte do mechaniky CD s ovladači a vyberte volbu Install Software
Nainstalujte prosím ovladače a utility dříve než připojíte bezdrátový
adaptér. Pokud jste již adaptér připojili, přečtěte si pokyny v sekci
“Alternativní instalace”
Instalace ovladačů
2. Nyní prosím postupujte podle následujících instrukcí:
¾
¾ PCM: zasuňte kartu do CardBus slotu
¾
¾ PCI: zasuňte kartu do PCI slotu
3. Po vložení PCM/PCI karty, váš počítačautomaticky detekuje
hardware a začne instalac
Česky
4. Stiskněte tlačítko Next a Continue Anyway, instalace proběhne
automaticky. Váš počítačnajde a nainstaluje potřebné ovladače.
5. V pravém rohu Windows se objeví ikona a indikuje zda je
bezdrátový adaptét připravený. Poklepáním na ikonu spustíte
konfigurační utilitu

1
18 8
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Czech
6. Pokud chcete konfigurovat bezdrátový adaptér pomocí
konfigurační utility ve Windows, zvolte možnost “Používám Zero
Configuration jako konfigurační utilitu”
 Pokud se ikona neobjeví automaticky, tak stiskněte START –
Programy – AirLive Wireless – AirLive MIMO-G Wireless Utility
Ikona se násleněobjeví ve stavovém řádku
Česky
Instalační do
p
oručení
p
ro Win98
Před zahájením instalace se ujistěte zda máte připraveno CD s
intstalačními soubory operačního systému. Během instalace můžete
být vyzváni k jeho vložení.
Instalační do
p
oručení
p
ro Win2000/WinXP
Pokud se objeví chybové hlášení, že nebyl nalezen digitální podpis,
pokračujte stiskem YES nebo Continue Anyway

1
19 9
MIMO-G Wireless LAN Adapter
WM
M
-
3000PCM/PC
I
Czech
Alternativní instalace
Tyto instalační instrukce používejte pouze tehdy pokud zapojíte
adaptér před instalací ovladačů
Konfigurace WEP & WPA
Šifrování WEP zvyšuje bezpečnost vašich dat. Můžete využívat délku
klíče 64 nebo 128 bitů. Všechna bezdrátová zařízení v síti musí mít
stejné nastavení WEP šifrování (stejný klíč, stejný kanál atd.)
Pro podrobnější informace čtěte prosím manuál

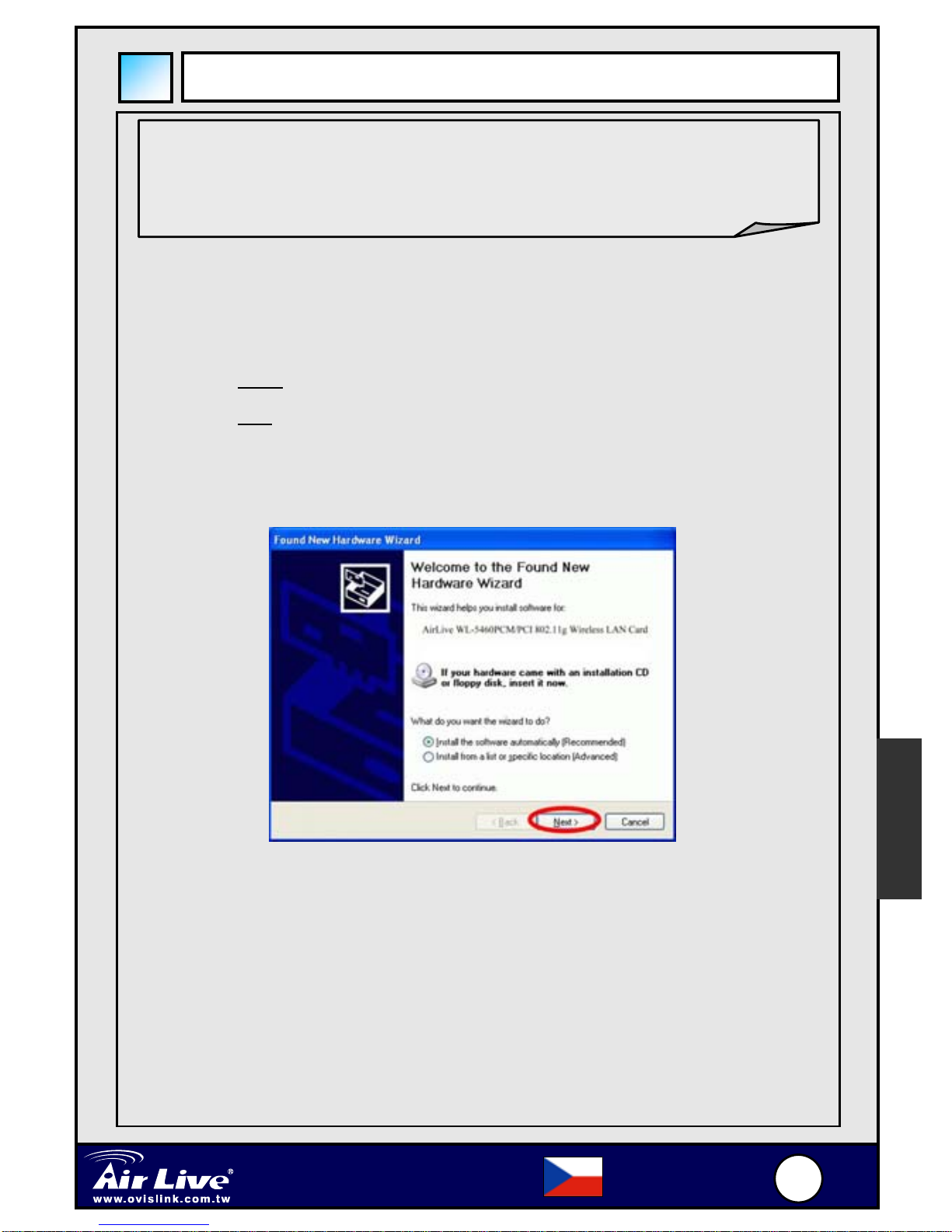

1. Pokud zapojíte adaptér před instalací ovladačů, tak systém zdetekuje
zařízení a spustí instalační okno.
2. Stiskem Next zahájíte instalaci.
3. Zadejte cestu k instalačnímu CD.
4. Zvolte adresář“Utility” na CD.
5. Stiskem Next naistalujete potřebné soubory.
6. Pouze Win98
Pokud bude operační vyžadovat instalační soubory, vložte instalační
CD operačního systému.
7. Pouze Win2000
Při upozornění “Chybí digitální podpis”, pokračujte stiskem Yes.
8. Pouze WinME/XP
Pokračujte stiskem “Continue anyway”.
9. Pravděpodobněbudete vyzváni k restartu vašeho počítače po
dokončení instalace.
10. Instalační soubory utilit najdete na AirLive CD. Otevřete adresář
“Utility” a spusťte program “Setup”. Postupujte dle instrukcí k
dokončení instalace utilit
Česky
