Allen + Roth 2CFWBK710480 User manual

1
CORDLESS 2" FAUX WOOD BLIND
SAFETYINFORMATION
Please read and understand these instructions before attempting to assemble,
install, or operate this product.
INSTALLATION INSTRUCTIONS:
Step 1: Check Package Contents
Before installing your blind, make sure all parts listed below are present. If any
part is missing or damaged, please do not assemble, install, or operate. To
request replacement parts, contact customer service at 1-877-804-5504,
Monday through Friday from 8:30 a.m. to 5:00 p.m. EST.
Contents include:

2
A. Blind x 1
B. Valance x 1
C. Wand x 1
Mounting Hardware Kit
Mounting Hardware Kit includes:
Part Quantity
AA. Mounting Bracket 2
BB. Hold Down Bracket 2
CC. Medium Screw 4
DD. Valance Connector 2
EE. Valance Return 2
FF. Large Screw 4 (23 in. to 28 in. widths)
6 (29 in. to 36 in. widths)
8 (39 in. to 47 in. widths)
10 (48 in. to 72 in. widths)
GG. Center Bracket 1 (29 in. to 36 in.)
2 (39 in. to 47 in.)
3(48 in. to 72 in.)
HH. Valance Clip 2 (23 in. to 36 in.)
3 (39 in. to 47 in.)
4 (48 in. to 72 in.)
AA
BB
CC
DD
EE
FF
GG
HH

3
Step 2: Gather Additional Tools Required
The following tools are not included, but will be needed to complete your installation.
*Measuring Tape *Level
*Drill with 1/16-inch bit *Safety goggles
*Pencil *Step ladder (optional)
*Phillips-Head screwdriver
Step 3: Assemble the Blind(s)
Estimated Assembly Time: 30 minutes
The blind may be installed either inside or outside the window frame.
1. Mark center of window opening and center of blind (A) with a pencil.
2. Slide mounting brackets (AA) on each end of the blind (A) headrail. Position blind
(A) in window, on either the inside or outside, and align center marks. Mark position of
mounting brackets (AA) with a pencil.

4
3. Remove mounting brackets (AA) from blind (A). Pre-drill holes with 1/16-inch
drill bit. Align with holes and attach to window frame or wall using largescrews
(FF). Choose 2 diagonal holes that work best for your window frame or wall.
4. Slide center bracket (GG) onto headrail from back of blind (A). Temporarily
hang blind (A) by sliding headrail into attached mounting brackets (AA). Mark
location of center bracket (GG) with pencil. Remove blind (A).
5. Align center bracket (GG) with pencil marks and attach using largescrews
(FF); pre-drill holes with 1/16 inch drill bit. Next, hang blind (A) andsnap the
locking tab of the mounting bracket (AA).

5

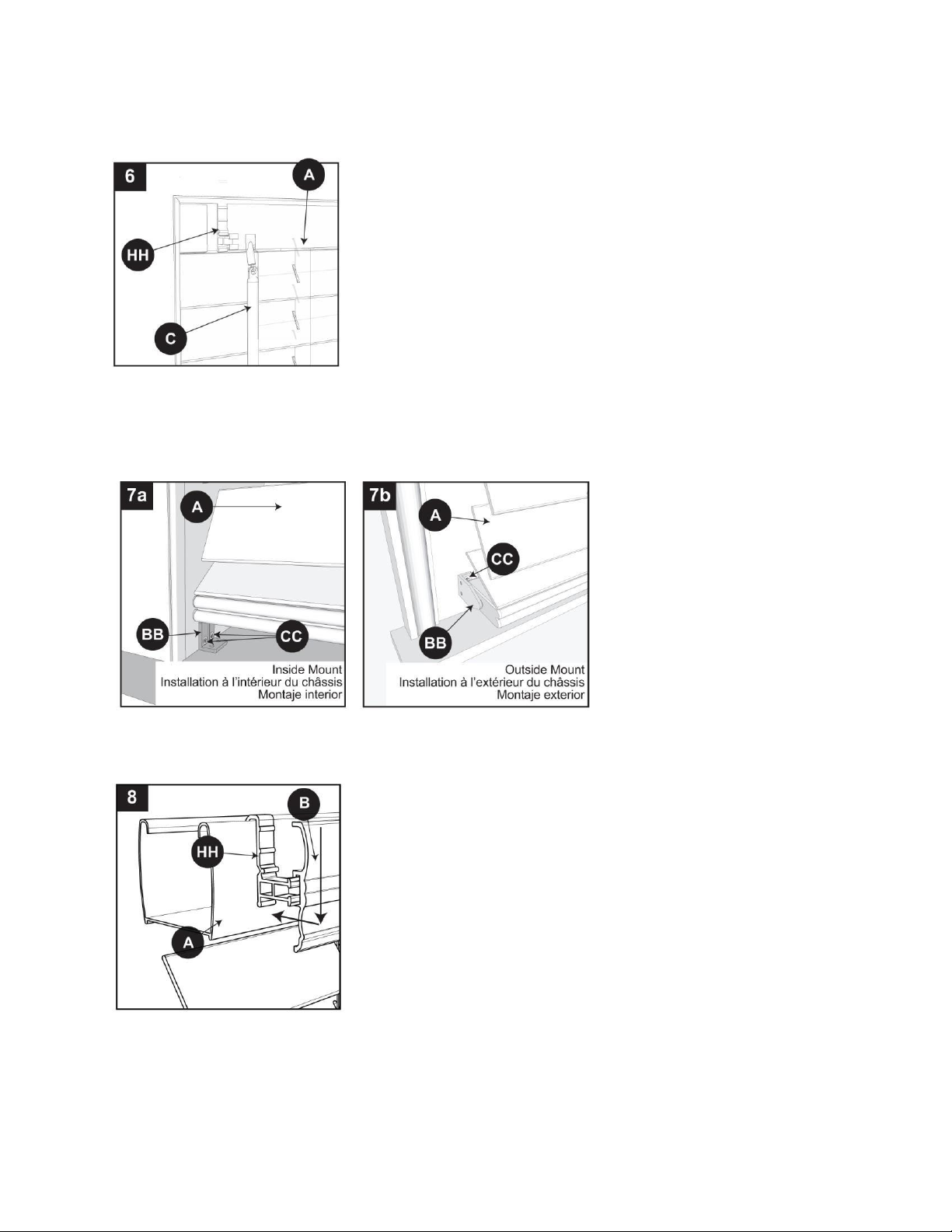

6. Attach valance clips (HH) to blind (A) headrail (optional). Install the wand(C)
to the wand hook attached to the blind (A) headrail.
7. OPTIONAL: To install hold down brackets (BB), lower blind (A) to desired
position. Screw the hold down brackets (BB) into the wall or windowsillusing
medium screws (CC) and attach blind (A) at the hole in the cap onthe bottom
rail.
8. OPTIONAL: Slide valance (B) onto valance clips (HH) as
needed to centervalance (B).

6

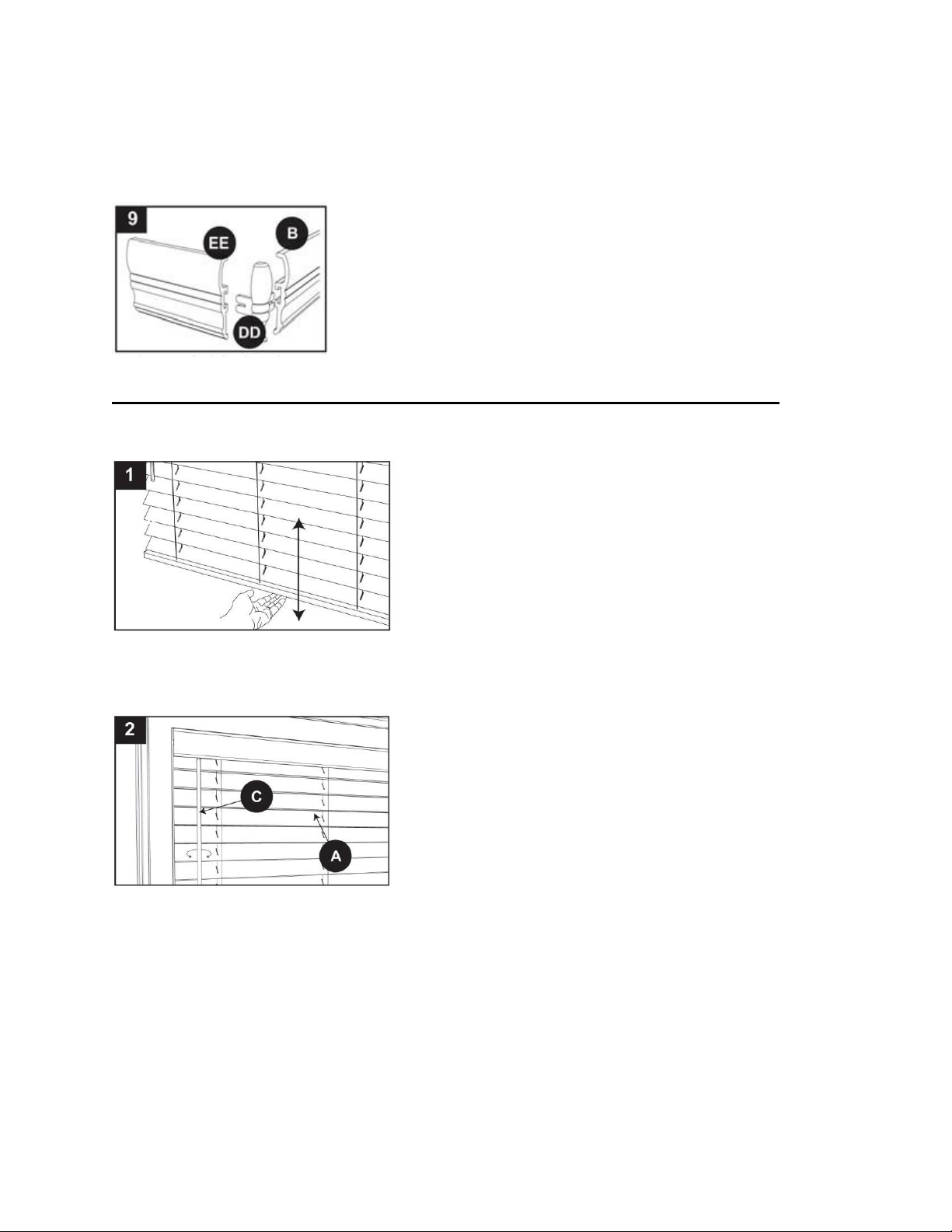

9. OPTIONAL: When mounting the blinds outside the window frame,
valance returns (EE) will cover the ends of the headrail. Attach valance
returns (EE) to each end of valance (B) using valance connectors (DD).
Step 4. Learn How to Operate Your Blind(s)
1. Raise or lower the blind (A) by lifting or lowering the bottom rail to the desired
height.
2. Open or close the blind (A) slats by turning the wand (C) until the slats are
opened or closed to the desired amount.
CLEANING INSTRUCTIONS:
Clean using damp cloth or vacuum using proper attachments or duster.
REPLACEMENT PARTS:
If you require replacement parts, contact customer service at 1-877-804-5504,
Monday through Friday from 8:30 a.m. to 5:00 p.m. EST. Please be sure to
provide the following information, if possible:
*The complete model or item number of your product
*A description of the product
*The description of the part needed

7
ONE-YEAR LIMITED WARRANTY
For a period of one (1) year from the date of purchase, the manufacturer will
replace this window covering with one of equal value, if this window covering is
found to be defective in material or workmanship. This warranty does not cover
damage of defects caused by or resulting from improper maintenance, negligent
or improper use, abuse, misuse, neglect, accidents, act of God, alteration,
commercial use, installation, removal, or reinstallation. This warranty is restricted
to normal consumer use within the United States and Canada. To obtain warranty
service, contact our customer service department at 1-877-804-5504.
QUESTIONS?
Contact customer service at 1-877-804-5504, Monday through Friday from 8:30
a.m. to 5:00 p.m. EST.
Printed in China

8
FRENCH
STORE SIMILI-BOIS SANS CORDON DE 2 PO
INFORMATION SÉCURITAIRE
S'il vous plaît lire et comprendre ces instructions avant de tenter d'assembler,
d'installer ou d'utiliser ce produit.
INSTRUCTIONS D'INSTALLATION:
Étape 1: Vérifiez le contenu du paquet
Avant d'installer votre store, assurez-vous que toutes les pièces énumérées ci-
dessous sont présents. Si une partie est manquant ou endommagé, s'il vous plaît
ne pas monter, installer, ou de faire fonctionner. Pour demander des pièces de
rechange, service à la clientèle de contact au 1-877-804-5504, du lundi au vendredi
de 8h30 à 5:00 pm.
Au sommaire:

9
A. Store x 1
B. Cantonnière x 1
C. Baguette magique x 1
Kit de montage de matériel
Un kit de montage comprend:
Partie Quantité
AA. Support de montage 2
BB. Maintenez le support 2
CC. Vis moyenne 4
DD. Connecteur cantonnière 2
EE. Retour cantonnière 2
FF. Grande vis 4(23 po. - 28 po.) (58, 42 cm - 71, 12 cm)
6(29 po. - 36 po.) ( 73, 66 cm - 91, 44 cm)
8(39 po. - 47 po.) (99, 06 cm - 119, 38 cm)
10 (48 po. - 72 po.) (121, 92 cm - 182, 88 cm)
GG. Support central 1(29 po. - 36 po.) (73, 66 cm - 91, 44 cm)
2 (39 po. - 47 po.) (99, 06 cm - 119, 38 cm)
3(48 po. - 72 po.) (121, 92 cm - 182, 88 cm)
HH. Cantonnière Clip 2(23 po. - 36 po.) (58, 42 cm - 91, 44 cm)
3(39 po. - 47 po.) (99, 06 cm - 119, 38 cm)
4(48 po. - 72 po.) (121, 92 cm - 182, 88 cm)
AA
BB
CC
DD
EE
FF
GG
HH

10
Étape 2: Rassembler les outils supplémentaires nécessaires
Les outils suivants ne sont pas inclus, mais seront nécessaires pour compléter
votre installation:
*Crayon *Des outils utiles (non inclus)
*Tournevis cruciform *Perceuse
*Ruban à mesurer *Foret 1/16
*Niveau *Selles (en option)
Étape 3: Assembler aux stores
Estimation Assemblée Durée: 30 minutes
Le store peut être installé à l'intérieur ou à l'extérieur du cadre de la fenêtre.
1. Avec un crayon (non inclus), marquez le centre de la fenêtre et le centre du store (A).
2. Supports coulissants de montage (AA) sur chaque extrémité du store (A) headrail.
Position aveugle (A) dans la fenêtre, sur l'intérieur ou à l'extérieur, et aligner marques
de centre. Marquer la position des supports de montage (AA) avec un crayon.

11
3. Retirez les supports de montage (AA) de blind (A). Percez des trous avec foret
1 /16-inch. Aligner les trous et fixer au cadre de fenêtre ou mur à l'aide de grandes vis
(FF). Choisissez 2 trous diagonal qui fonctionnent le mieux pour votre cadre de
fenetre ou mur.
4. Support central de diapositives (GG) sur headrail de l'arrière du store (A).
Temporairement aveugle accrocher (A) par headrail glisser dans le montage ci-joint
consoles (AA). Marquer l'emplacement du support central (GG) avec un crayon.
Retirer.
5. Aligner le support central (GG) avec des marques de crayon et fixer en utilisantun
grande vis (FF); trous pré -percer avec 1/16 po. foret. Ensuite, accrocher aveugle (A)
et enclencher la languette de verrouillage du support de montage (AA).

12

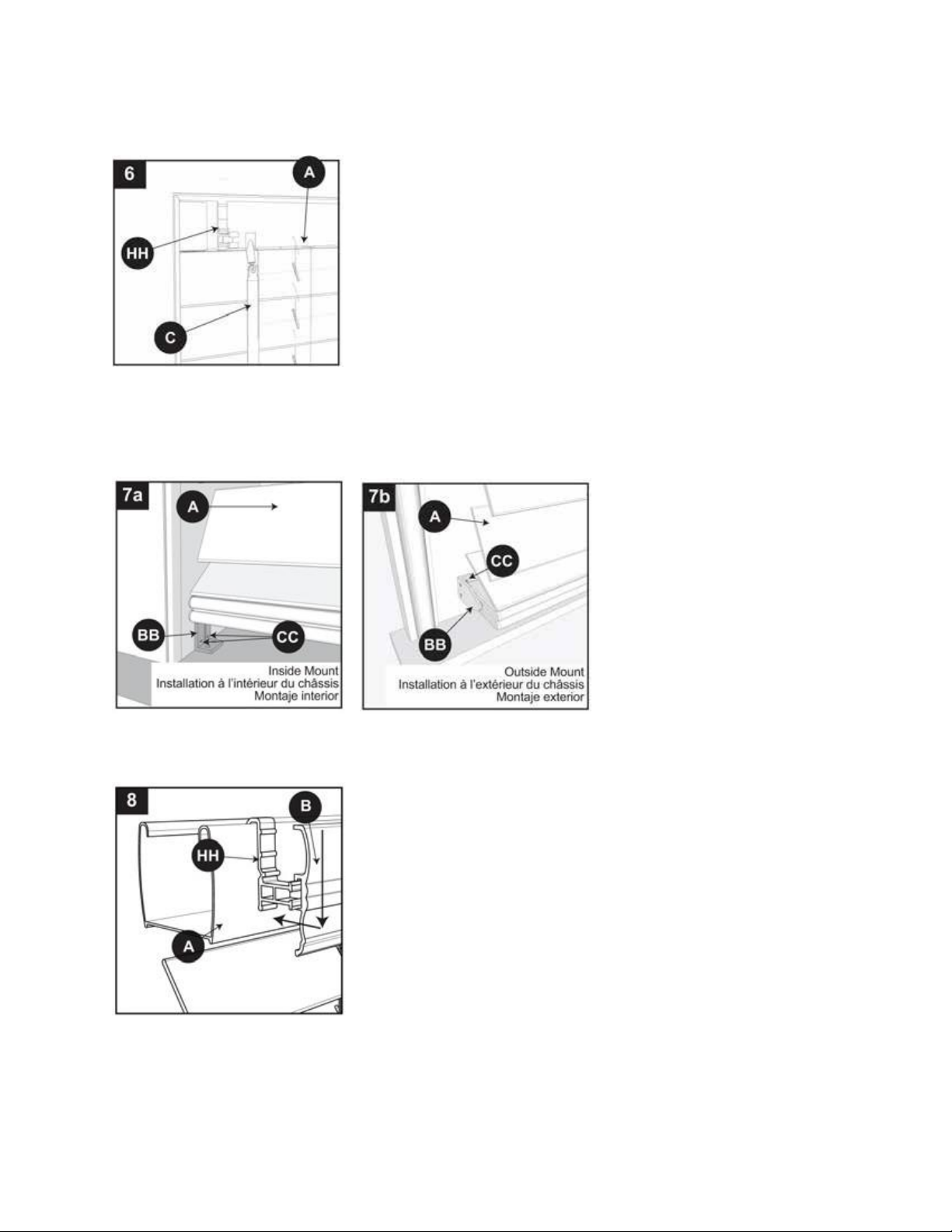

6. Joindre cantonnière clips (HH) aux aveugles (A) headrail (en option). Installer la
baguette (C) au crochet de baguette attachée aux aveugles (A) headrail.
7. EN OPTION: Pour installer maintenez les supports (BB), aveugles inférieur (A)à
désiré position. Vissez les cales vers le bas entre parenthèses (BB) dans le mur ou
windowsill en utilisant des vis moyennes (CC) et joindre aveugles (A) au niveau du
trou dans le bouchonle rail inférieur.
8. EN OPTION: Slide cantonnière (B) sur des clips cantonnière (HH) que nécessaire
pour le centre cantonnière (B).

13
9. EN OPTION: Lors du montage des stores en dehors du cadre de lafenêtre,
cantonnière retours (EE) couvriront les extrémités du caisson. Fixer les retours
de cantonniere (EE) à chaque extrémité de cantonnière (B) en utilisant des
connecteurs de cantonnière (DD).
Étape 4. Apprenez comment faire fonctionner vos stores
1. Augmenter ou baisser le store (A) en soulevant ou en abaissant le rail inférieur
à la hauteur désirée.
2. Ouvrir ou fermer les (A) lamelles de store en tournant la baguette (C) jusqu'à ce que
les lamelles sont ouvertes ou fermées à la quantité désirée.

14
INSTRUCTIONS DE NETTOYAGE
Nettoyer avec un chiffon humide ou un aspirateur en utilisant des pièces jointes
ou plumeau appropriées.
PIÈCES DE RECHANGE
Si vous avez besoin des pièces de rechange, le service à la clientèle de
contact au 1-877-804-5504, du lundi au vendredi 08h30-17 heures 00 HNE. S'il
vous plaît assurez-vous de fournir les informations suivantes, si possible:
*Le modèle ou numéro d'article complet de votre produit.
*Une description du produit.
*Le descriptino de la partie nécessaire.
UN AN GARANTIE LIMITÉE
Pour une période d'un (1) an à compter de la date d'achat , le fabricant remplacer
cette fenêtre couvrant avec une valeur égale, si cette fenêtre revêtement se trouve à
un défaut matériel ou de fabrication. Ce garantie ne couvre pas les dommages
causés par des défauts ou résultant d' une mauvaise l'entretien , l'utilisation
négligente ou incorrecte, abus, négligence, accidents, acte de Dieu , l'altération ,
l'utilisation commerciale, l'installation. Cette garantie est limitée à l'utilisation normale
aux États-Unis et au Canada. Pour obtenir la garantie service, communiquez avec
notre service à la clientèle au 1-877-804-5504.
LES QUESTIONS?
Contactez le service à la clientèle au 1-877-804-5504 , du lundi au
vendredi 08:30-17h00
Imprimé en Chine

15
SPANISH
SIN CABLE 2 " imitación de madera CIEGO
INFORMACIÓN DE SEGURIDAD
Por favor, lea y comprenda estas instrucciones antes de intentar ensamblar, instalar o
utilizar este producto.
INSTRUCCIONES DE INSTALACIÓN:
Paso 1: Verificar contenido del paquete
Antes de instalar la persiana, asegúrese de que todas las piezas enumeradas a
continuación están presentes. Si cualquier
parte falta o está dañado, por favor, no montar, instalar, operar o. A
partes petición de recambio, servicio al cliente al 1-877-804-5504, de lunes
a viernes de 8:30 am a 17:00 EST.

16
A.Persiana 1
B. Doselera x 1
C. Varita mágica x 1
Kit de hardware de montaje
Kit de montaje de hardware incluye:
Parte Cantidad
AA. Soporte de montaje 2
BB. Sostén 2
CC. Tornillos medianos 4
DD. Cenefa conector 2
EE. Volver cenefa 2
FF. Tornillo grande 4( 23 pulg. - 36 pulg.) (58, 42 cm - 91, 44 cm)
6(29 pulg. - 36 pulg.) (73, 66 cm - 91, 44 cm)
8(39 pulg. - 47 pulg.) (99, 06 cm - 119, 38 cm)
10 (48 pulg. - 72 pulg.) (121, 92 cm - 182, 88 cm)
GG. Soporte central 1(29 pulg. - 36 pulg.) (73, 66 cm - 91, 44 cm)
2(39 pulg. - 47 pulg.) (99, 06 cm - 119, 38 cm)
3(48 pulg. - 72 pulg.) (121, 92 cm - 182, 88 cm)
HH. Clip de la cenefa 2( 23 pulg. - 36 pulg.) (58, 42 cm - 91, 44 cm)
3(39 pulg. - 47 pulg.) (99, 06 cm - 119, 38 cm)
4(48 pulg. - 72 pulg.) (121, 92 cm - 182, 88 cm)
AA
BB
CC
DD
EE
FF
GG
HH

17
Paso 2: Tenga a mano herramientas adicionales requeridos
Las siguientes herramientas no están incluidas, pero serán necesarios para
completar la instalación:
*Una cinta de medir *Nivel
*Taladrar con la broca de 1/16 pulgadas *Gafas de seguridad
*Lápiz *Escalera de mano (opcional)
*Destornillador Phillips
Paso 3: INSTRUCCIONES DE PERSIANAS
Tiempo de ensamblado estimado: 30 minutos.
La persiana se puede instalar ya sea dentro o fuera del marco de la ventana
1. Marque el centro de la abertura de la ventana y el centro del ciego (A) con un lápiz.
2. Ménsulas deslizantes de montaje (AA) en cada extremo del riel superior ciego (A).
Ciega posición (A) en la ventana, ya sea en el interior o en el exterior, y alinear las
marcas de centro. Marcar la posición de los soportes de montaje (AA) con un lápiz.

18
3. Retire los soportes de montaje (AA) del ciego (A) . Perfore agujeros con broca de 1/ 16
pulgadas . Alinee con los agujeros y se unen a marco de la ventana o pared mediante
tornillos grandes (FF). Elegir 2 agujeros diagonals que mejor se adapten a su marco de
ventana o pared.
4. Deslice el soporte central (GG) en el carril superior de la parte posterior del ciego
(A). Temporalmente colgar ciego(A) deslizando el cabezal en los soportes de montaje
adjuntas(AA). Marque la ubicación del soporte central(GG) con el lápiz. Retire ciego
(A).
5. Alinear el soporte central (GG) con marcas de lápiz y adjuntar el uso de tornillos
grande (FF); agujeros previamente perforados con 1/16. broca. A continuación,
pasar el ciego (A) y encaje la lengüeta de fijación del soporte de montaje (AA).

19
6. Adjuntar ganchos del bastidor (HH) para cegar (A) riel superior (opcional). Instalar la
varilla (C) al gancho tubo conectado al carril de cabeza ciega (A).
7. OPCIONAL: Para instalar los soportes de sujeción (BB), ciego inferior (A) a la
posición deseada. Tornillo de los soportes de sujeción (BB) en la pared o el alféizar
de la ventana usando tornillos medianos (CC) y adjuntar ciego (A) en el orificio de la
tapa en el riel inferior.
8. OPCIONAL: cenefa de diapositivas (B) en los sujetadores de cenefa (HH) según sea
necesario para cenefa central (B).

20
9. OPCIONAL: Al montar las persianas fuera del marco de la ventana, los rendimientos
de la cenefa (EE) cubrirán los extremos del riel superior . Adjunte rendimientos valance
(EE) a cada extremo de la cenefa (B) utilizando los conectores de la cenefa (DD).
Paso 4 : Aprenda a utilizar sus persianas .
1. Subir o bajar la persiana (A) levantando o bajando el carril inferior a la altura
deseada.
2. Abrir o cerrar las lamas (A) ciegos girando la varita (C) hasta que las lamas se abren
o cierran a la cantidad deseada.
INSTRUCCIONES DE LIMPIEZA
Limpiar con un paño húmedo o el vacío con archivos adjuntos o plumero adecuados.
PIEZAS DE REPUESTO
Si necesita piezas de recambio, servicio al cliente al 1-877-804-5504, de
lunes a viernes de 8:30 am a 17:00 EST. Por favor asegúrese de
proporcionar la siguiente información, si es posible:
*El modelo o de artículos completo número de su producto.
*Una descripción del producto.
*La descripción de la pieza necesaria.
