Piper J-3 Cup
BEDIENUNGSANLEITUNG / MANUAL

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
2
Herzlich willkommen bei AMEWI
AMEWI TRADE e.K. ist ein junges, international tätiges Import- und Großhandelsunternehmen im Bereich RC Modellbau und
Spielwaren, mit Sitz in Borchen bei Paderborn. Unsere Produktpalette beinhaltet über 10.000 Artikel. Dazu gehören vor allem
ferngesteuerte Auto-, Hubschrauber-, Boots- und Panzermodelle sowie ein reichhaltiges Zubehör und alle erforderlichen Ersatzteile.
Unser Vertriebsnetz umfasst europaweit über 600 Fach- und Onlinehändler.
Die Firma AMEWI Trade e.K. ist ein reines Großhandelsunternehmen. Wir vertreiben unsere Produkte ausschließlich an
Einzelhändler. Wenn Sie als Endverbraucher AMEWI-Produkte erwerben, gehen Sie einen Vertrag mit dem Einzelhändler ein.
Wenden Sie sich bitte bei Gewährleistungsfällen immer an Ihren Händler.
Amewi Trade e.K.
Nikolaus-Otto-Str. 18
33178 Borchen
Inhaber: Melitta Widerspan
Servicezeiten: Dienstag 9:30 –12:00 Uhr | Donnerstag 14:00 –16:30 Uhr
Telefon: [phone] (Festnetz 14Ct/Min, Mobil max. 42Ct/Min)
Support: https://amewi.com

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
3
HINWEISE ZUR KONFORMITÄT
Dieses Modell wurde nach derzeit aktuellem Stand der Technik gefertigt. Das Produkt erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien. Die CE-Konformität wurde nachgewiesen. Die Firma Amewi Trade e.K. erklärt hiermit, dass
dieses Produkt den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/53/EU (RED)
entspricht.
Den vollständigen Text der Konformitätserklärung finden Sie unter: https://amewi.com/Konformitaetserklaerungen
Weitere Fragen zum Produkt und zur Konformität richten Sie bitte an:
AMEWI Trade e.K., Nikolaus-Otto-Str. 18, 33178 Borchen oder über die Website https://amewi.com.
SICHERHEITS- UND GEFAHRENHINWEISE
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Anspruch auf
Gewährleistung. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch
unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir
keine Haftung!
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes
nicht gestattet. Zerlegen Sie das Modell nicht.
Achtung Kleinteile. Erstickungs- oder Verletzungsgefahr durch Kleinteile.
Das Produkt ist kein Spielzeug und nicht für Personen unter 14 Jahren geeignet.
Das Produkt darf nicht feucht oder nass werden.
HINWEISE ZU BATTERIEN / HINWEISE ZUR BATTERIEENTSORGUNG
Batterien/Akkus gehören nicht in Kinderhände.
Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit
Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener
Kapazitäten mischen. Versuchen Sie niemals Trockenbatterien zu laden. Achten Sie auf die korrekte Polarität.
Defekte Akkus/Batterien müssen ordnungsgemäß (Sondermüll) entsorgt werden. Den Ladevorgang niemals
unbeaufsichtigt durchführen. Bei Fragen zur Ladezeit lesen Sie die Bedienungsanleitung oder wenden Sie sich an
den Hersteller.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
4
ENTSORGUNGSHINWEISE
Die Firma Amewi Trade e.K. ist unter der WEEE Reg. Nr. DE93834722 bei der Stiftung EAR angemeldet und
recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen
nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Vorschriften. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchter
Batterien und Akkus verpflichtet, eine Entsorgung über den Hausmüll ist untersagt!
Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der
Entsorgung über den Hausmüll hinweisen. Die zusätzlichen Bezeichnungen für das ausschlaggebende
Schwermetall sind Cd= Cadmium, HG=Quecksilber, Pb=Blei (Die Bezeichnungen stehen auf Batterien/Akkus z.B.
unter dem links abgebildeten Mülltonnen-Symbol).
Durch die RoHS Kennzeichnung bestätigt der Hersteller, dass alle Grenzwerte der Herstellung beachtet wurden.
Mit dem Recycling Symbol gekennzeichnete Batterien können Sie in jedem Altbatterien-Sammelbehälter (bei den
meisten Supermärkten an der Kasse) entsorgen. Sie dürfen nicht in den Rest- bzw. Hausmüll.
Die Firma Amewi Trade e.K. beteiligt sich am Dualen System für Verkaufsverpackungen über die Firma Landbell
AG. Die verwendeten Verpackungen werden von Partner-Unternehmen (Entsorgern) bei den privaten
Endverbrauchern (Haushalten, Gelber Sack, Gelbe Tonne) abgeholt, sortiert und ordnungsgemäß verwertet. Die
Teilnahme an einem Dualen System trägt zur CO2-Einsparung teil.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
5
VIELEN DANK
Vielen Dank für den Kauf der Piper J-3 CUP. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für
spätere Fragen auf.
WARNUNG
•Dieses Flugzeug ist kein Spielzeug. Es besteht aus vielen Kleinteilen und ist nicht geeignet für Kinder unter 14 Jahren.
•Halten Sie stets Ihre Finger von Antriebsteilen und sonstigen beweglichen Teilen fern, um Verletzungen zu vermeiden.
•Die Motoren werden heiß. Um Verbrennungen zu vermeiden, lassen Sie Motoren nach der Nutzung 10-15 Minuten abkühlen,
bevor Sie sie anfassen.
•Bitte verwenden Sie nur das mitgelieferte Ladegerät oder spezielle Modellbau Multifunktions-Ladegeräte, um den Akku nicht
zu beschädigen.
ÜBER UNANGEMESSENE VERWENDUNG DES PRODUKTS
Bitte demontieren oder ändern Sie das Modell nicht in irgendeiner Form.
Bitte verwenden Sie dieses Produkt nicht unsachgemäß oder illegal und betreiben Sie es nicht auf eine Weise, die andere oder Sie
selbst in Gefahr bringen könnte.
WICHTIGE HINWEISE
Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards
und -anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder
Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht
werden. Bitte betreiben Sie dieses Produkt sicher und verantwortungsbewusst.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
6
VORSICHTSMAßNAHMEN
Bitte lesen Sie die folgenden Sicherheitsinformationen, bevor Sie das Modell benutzen.
•Bitte nutzen Sie das Modell nicht bei Regen, Schnee oder Gewitter. Wenn Flüssigkeit in die Elektronik eindringt, kann diese
irreparabel beschädigt werden.
•Bitte nutzen Sie das Modell nicht in einer Umgebung, die Sie nicht einsehen können.
•Signalstörungen können das Modell außer Kontrolle geraten lassen. Bitte nutzen Sie das Modell nicht an folgenden Plätzen:
•Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert
haben. Dies kann Verletzungen bei Ihnen oder anderen führen.
•Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da
sie sehr heiß sein können.
•Falsche Bedienung des Senders kann zu Verletzungen bei Ihnen oder anderen führen. Machen Sie sich unbedingt mit der
Bedienung vertraut, bevor Sie das Modell benutzen.
•Prüfen Sie das Modell und die Fernsteuerung vor der Nutzung.
•Wenn Sie mit der Nutzung fertig sind, schalten Sie unbedingt immer zuerst das Modell aus und dann die Fernbedienung.
Ansonsten kann es sein, dass das Modell außer Kontrolle gerät.
•Wenn das Modell außerhalb der Reichweite gelangt, kann es außer Kontrolle geraten. Bitte bleiben Sie mit dem Sender stets in
der Nähe des Modells.
In der Nähe eines Funkturms,
Mobilfunkmasten oder anderen
Orten mit aktiven Funkwellen.
In der Nähe von
Menschenmengen oder an
öffentlichen Plätzen.
In der Nähe von Strommasten
oder anderen Sendemasten.
In der Nähe von Flüssen,
Teichen oder Seen.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
7

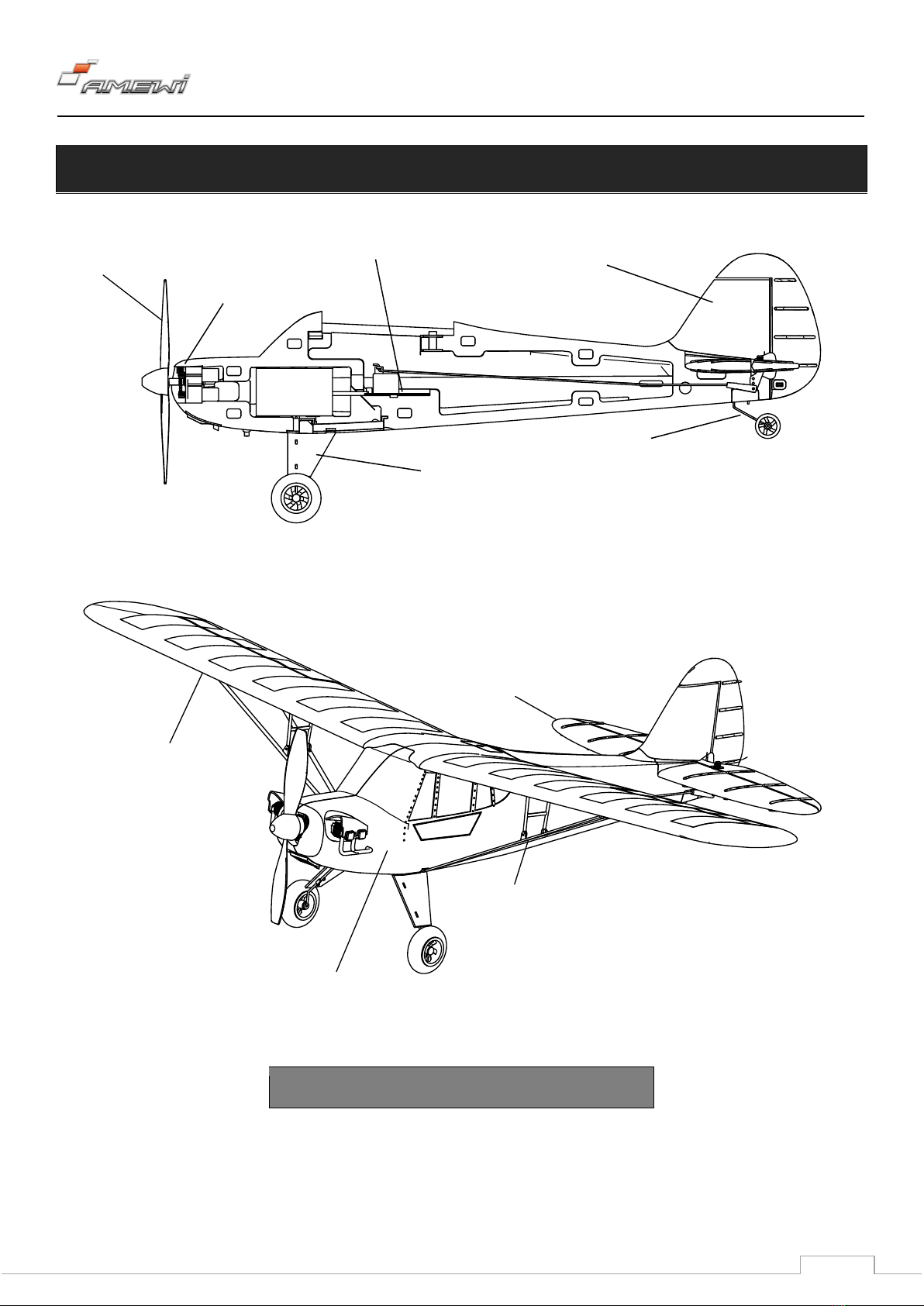

ERKLÄRUNG
Die Abbildung kann vom Original abweichen!
Propeller
Getriebe
Empfänger/Servo
Vorderes Fahrwerk
Hinteres Fahrwerk
Seitenleitwerk
Höhenruder
Tragflächen
Streben
Rumpf

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
8
INHALTSABBILDUNG
INHALT
NR.
TEIL
MENGE
1
Piper J-3 Cup
1
2
Fernsteuerung
1
3
Anleitung
1
4
LiPo Akku
1
5
Propeller
1
6
Fahrwerk vorne & hinten
1
7
USB-Ladekabel
1
8
Schraubendreher
1

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
9
FERNSTEUERUNG
MODE 1 FERNSTEUERUNG
MODE 2 FERNSTEUERUNG
Die Fernbedienung unterstützt die Konvertierungsfunktion von links nach rechts nicht. Verwenden Sie MODE1 oder MODE2
entsprechend Ihrer Anforderungen.
Einsteiger / Pro-Modus
Antenne
Display
Querruder/
Seitenruder Hebel
Höhenruder Trimmung
Querruder/Seitenruder
Trimmung
An-/Aus Schalter
Gashebel
Runter
Hoch
Querruder rechts
Querruder links
Gas
Seitenleitwerk links
Seitenleitwerk rechts
Gas
Hoch
Seitenleitwerk rechts
Seitenleitwerk links
Runter
Querruder links
Querruder rechts
Gastrimmung
Beispiel Mode 2

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
10
FEINEINSTELLUNG
Wenn das Flugzeug beim Fliegen in eine Richtung zieht, können Sie die Feineinstellung vornehmen.
1. Trimmung Querruder/Seitenruder
Wenn das Flugzeug nach links zieht, trimmen Sie das Ruder nach rechts. Wenn das Flugzeug nach rechts zieht, trimmen Sie das
Ruder nach links.
2. Trimmung Höhenruder
Wenn das Flugzeug nach oben zieht, trimmen Sie das Ruder nach unten. Wenn das Flugzeug nach unten zieht, trimmen Sie das
Ruder nach oben.
Querruder/Seitenruder
Trimmung
Trimmung Höhenruder

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
11
AKKU LADEN
Verbinden Sie das USB-Ladekabel mit einer USB-Buchse an einem PC,
Laptop oder Smartphone Ladenetzteil. Schließen Sie dann den Flug-
Akku am Ladekabel an.
Laden Sie den Akku immer unter Aufsicht.
Laden Sie den Akku auf einer feuerfesten Unterlage oder besser in
einer LiPo Ladetasche.
Achten Sie beim Anschließen auf korrekte Polarität, da der Akku sonst
irreparabel beschädigt werden kann.
Lade Status:
1. Die rote LED leuchtet, wenn das Ladekabel an einer USB-Buchse angeschlossen ist.
2. Die rote LED ist während des Ladevorgangs aus.
3. Leuchtet die rote LED, ist der Ladevorgang abgeschlossen.
Wenn Sie ein Smartphone Ladenetzteil verwenden, achten Sie darauf, dass die Ausgangsleistung nicht über 2A liegt.
Indikations-LED
Ladekabel Spezifikationen
Rote LED leuchtet
Rote LED ist aus
Nicht angeschlossen oder
beendeter Ladevorgang
Ladevorgang
Eingang
Ladestrom
Spannung
0,5A
500mAh x 1
4,2 ± 0,03V
AKKU SPEZIFIKATIONEN
Akku Typ
Spezifikation
Nutzungsdauer (Je nach Flugweise)
Ladezeit
Lithium Polymer
3,7V 500mAh/25C
Flugzeit bis zu 25 Minuten
Ca. 60 Minuten bei 0,5A Ladestrom
VORBEREITUNG

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
12
Prüfen Sie sämtliche Steuerbefehle, bevor Sie mit dem Flug beginnen.
1. Stellen Sie das Flugzeug vor sich auf den Boden mit dem Heck in Ihre Richtung.
2. Prüfen Sie den Gashebel (halten Sie dabei das Flugzeug fest) und den Richtungshebel wie unten auf den Bildern gezeigt.
3. Diese Prozedur ist sehr wichtig und sollte vor jedem Flug durchgeführt werden.
Modus
Illustration
Modus
Illustration
Das Ruder zeigt nach oben
Das Ruder zeigt nach unten
Das Ruder zeigt nach links
Das Ruder zeigt nach rechts

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
13
BEDIENUNG
STARTEN AUS DER HAND
Drücken Sie den Gashebel auf ca. 60%
und werfen Sie das Flugzeug gerade
gegen den Wind. Ziehen Sie den Hebel
für das Höhenruder leicht nach unten.
LANDEN
Wenn Sie merken, dass die Akkuleistung
abnimmt, ziehen Sie den Gashebel leicht
nach unten und drücken Sie den Hebel für
das Höhenruder leicht nach oben. Ziehen
Sie den Gashebel ganz zurück, sobald das
Flugzeug aufsetzt.
NACH DEM FLUG
Nehmen Sie den Akku aus dem Flugzeug, wenn
Sie den Flug beendet haben.
WARNUNG!
Wenn Sie den Akku nicht vom Empfänger
trennen, wird er nach kurzer Zeit tiefentladen
und damit nicht mehr verwendbar sein.
Schalten Sie den Sender aus.
ACHTUNG!
Wenn Sie das Flugzeug für einen längeren
Zeitraum nicht nutzen, nehmen Sie die
Batterien aus dem Sender, um ein Auslaufen zu
verhindern.
1. Nase zu weit oben
2. Korrekter Wurf
3. Nase zu weit unten

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
14

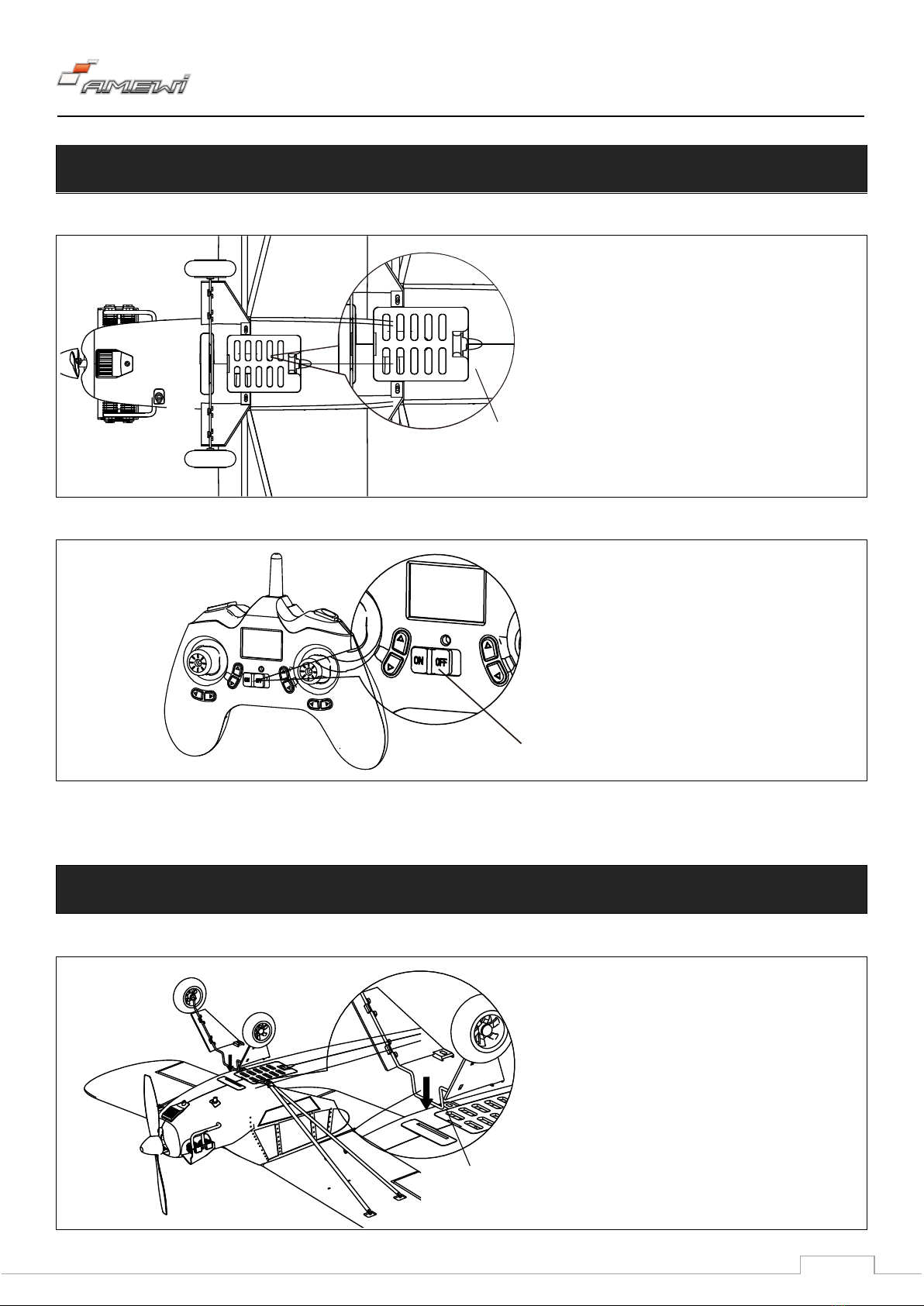

BINDEN VON SENDER UND EMPFÄNGER
SCHRITT 1
Schließen Sie den Akku an die Empfängerplatine
an.
SCHRITT 2
Schalten Sie den Sender ein. Ziehen Sie den
Gashebel ganz nach unten. Es ertönt ein Piep und
anschließend leuchtet die Kontrollleuchte am
Empfänger dauerhaft. Die Verbindung wurde
hergestellt.
FAHRWERK MONTAGE UND AUSTAUSCH DES PROPELLERS
Befestigen Sie das vordere Fahrwerk wie gezeigt.
Akkufach-Verschluss
An/Aus
Fahrwerk

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
15
1. Richten Sie das Fahrwerk aus.
2. Verwenden Sie 1,5 x 5mm Schrauben, um das
Fahrwerk zu befestigen.
HINTERES FAHRWERK
Befestigen Sie das hintere Fahrwerk wie gezeigt.
PROPELLER AUSTAUSCHEN
Wenn der Propeller deformiert oder defekt ist, muss er ausgetauscht
werden.
Verwenden Sie den Schraubendreher, um die Schraube vorne zu
entfernen.
Ziehen Sie den Propeller nach vorne ab.
Schieben Sie den neuen Propeller auf den Schaft und befestigen Sie ihn
mit der Schraube.
TECHNISCHE DATEN
Länge 356mm
Spannweite 505mm
Fluggewicht ca. 65g

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
16
Welcome to AMEWI
The AAMEWI Trade e.K. is an international import- and wholesale company for R/C models, toys and creative items, located in
Borchen near Paderborn, Germany. Our product range includes over 10,000 items. Above all, this includes remote-controlled car,
helicopter, boat, and tank models as well as a wide range of accessories and all necessary spare parts. Our sales network includes
over 700 specialist dealer and online retailers across Europe.
The company AMEWI Trade e.K. is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI
products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty
cases.
Amewi Trade e.K.
Nikolaus-Otto-Str. 18
33178 Borchen
Germany
Owner: Melitta Widerspan
Service: tue 9:30 –12:00 am | thu 14:00 –16:30 pm
Phone: [phone] (landline 14Ct/Min, Mobil max. 42Ct/Min Germany)
Support: https://amewi.com

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
17
DECLARATION ON CONFORMITY
This product has been manufactured according to actual technical standards. The product is matching the requirements of the
existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade e.K. declares that this
product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED).
The declarations and documents are stored at the manufacturer and can be requested and applied there.
https://amewi.com/Konformitaetserklaerungen
For additional questions to the product and conformity please contact:
Amewi Trade e.K., Nikolaus-Otto-Str. 18, 33178 Borchen, Germany or website https://amewi.com.
SECURITY AND HAZARD WARNINGS
For damage, caused by disregarding of the manual, warranty expires.
We are not liable for secondary failures, material, or personal damage, caused by in proper usage or disregarding
the security notices.
Based on security and registration {CE) reasons, it is forbidden to modify the product personally. Do not
disassemble the product.
Small parts. Danger of suffocation or risk of injury caused by small parts.
Suitable for people aged 14+!
The product is not allowed to get moist or wet. The product is only allowed to be used on flat and clean surfaces.
Even a drop down from a small height can cause damage to the product.
BATTERY NOTICE / BATTERY DISPOSAL
Attention! Battery do not belong in the hands of children. A change of the battery must be done by an adult
person. Never mix rechargeable batteries with non-rechargeable batteries. Never mix fully charged batteries
with almost empty batteries. Never mix batteries of different capacities. Never try to charge dry batteries. Take
care of the correct polarity. Defective batteries belong to special waste. Never leave a charging battery
unattended. For questions about the charging time please read the manual or ask the manufacturer.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
18
DISPOSAL
The company AMEWI is registered below the WEEE Reg. Nr. DE93834722 at the foundation EAR and recycles all
used electronic parts properly. Electric and electronical products are not allowed to put in household garbage.
Please dispose the product at the end of the lifetime according to the actual laws. You as a customer are
responsible by law for the return of all used batteries, a disposal over the household garbage is forbidden!
Batteries containing hazardous substances are marked with the alongside symbols, which point to the prohibition
of disposal in household garbage.
Additional notations for the critical heavy metal are: Cd=Cadmium, Hg=Quicksilver, Pb=lead {Label is placed on
the batteries, for example below the bottom left trash symbols).
Based on RoHS labelling the manufacturer confirms, that all limit values were taken care of at the time of
manufacturing.
Batteries labelled with the recycling symbol can be put into used battery collecting tank.
{Most supermarkets have)
They are not allowed to be put into local household garbage.
AMEWI Trade e.K. is involved in the dual system for boxing over the company Landbell AG.
All used boxes are collected from partner companies {waste disposal contractor) at private customers {local
household), sorted and properly utilized. The involvement in a Dual Systems helps to save C02 Emissions.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
19
THANK YOU
Thank you for purchasing the Piper J-3 Cup. Please read the operating instructions carefully and keep them for your future
reference.
WARNING
•This remote-controlled plane is not a toy - it consists of many small parts and is not suitable for children under 14 years of
age.
•Always keep your fingers away from rotating parts and other moving parts to avoid injury.
•The model's motors get very hot. To avoid burns, let the motors cool down for 10-15 minutes after use before touching them.
•Please only use the charger supplied or special model multifunctional chargers in order not to damage the battery.
ABOUT INAPPROPRIATE USE OF THE PRODUCT
Please do not disassemble, modify, or change the model in any way.
Please do not use this product improperly or illegally, and do not operate it in a manner that could endanger others or yourself.
IMPORTANT NOTICE
Note: This product is produced in accordance with strict performance guidelines and complies with safety standards and
requirements. This product is not suitable for children under 14 years of age. The manufacturer is not responsible for any injury or
accidents caused using abnormal parts, excessive wear and tear, improper assembly, or operation. Please operate this product
safely and responsibly.

BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL PIPER J-3 CUP
20
PRECAUTIONS
Please read the following safety information before using the model!
•Please do not use the model in rain, snow, or thunderstorms. If liquid gets into the electronics, it can be irreparably damaged.
•Please do not use the model in an environment that you cannot see.
•Signal interference can drive the model out of control. Please do not use the model in the following places:
•Please do not operate the model if you are tired or feel unwell, have drunk alcohol, or have used drugs - this can lead to
injuries to you or others.
•To avoid burns, never touch drive parts and motors during or immediately after use, as they can be very hot.
•Incorrect operation of the transmitter can cause injury to you or others. Make sure you are familiar with the operation before
using the model.
•Check the model and the remote control before use. Check that the screws are tight.
•When you have finished using it, be sure to turn off the model first and then the remote control. Otherwise, the model may get
out of control.
If the model gets out of range, it can get out of control. Please always keep the transmitter close to the model.
Near any base station or other
places with active radio.
Near any crowded place or
road.
Near any high voltage wire or
communication broadcast
antenna.
Near any river, pond, or lake.
