Anker PowerExpand A8398 User manual

USER MANUAL
PowerExpand
5-in-1 Thunderbolt 4 Mini Dock
Product Number: A8398 51005002562 V03
For FAQs and more information, please visit:
anker.com/support
@Anker Deutschland
@Anker Japan
@Anker
@Anker Official
@Anker_JP
@anker_official
@anker_jp

English 01
Deutsch 11
Español 18
Français 25
Italiano 32
Pусский 39
日本語46
󽋋󺫜󼌣53
󶘮󱠅󱙆󳽳60
󶯷󱠅󱙆󳽳67
 74

01 EN EN 02
Important Safety Instructions
1) Avoid dropping.
2) Do not disassemble.
3) Do not expose to liquids.
4) For the safest and fastest charge, use original or
certified cables.
5) This product is suitable for moderate climates only.
6) The maximum ambient temperature when using this
product must not exceed 104°F / 40°C.
7) Open flame sources, such as candles, must not be
placed near this product.
8) Only use a dry cloth or brush to clean this product.
Introduction
PowerExpand 5-in-1 ThunderboltTM 4 Mini Dock supports
daisy chaining. Its multiple ports provide improved
expandability to easily connect your devices, including
Thunderbolt compatible devices and USB devices. It also
provides pass-through charging for your USB-C laptops at
a maximum output of 85W.
System Requirements
Compatible Devices
Thunderbolt 4 Laptops(Intel Evo Platform): Lenovo YOGA
7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5,
HP Spectre x360 13/14, Dell XPS 13
Thunderbolt 3 Laptops: MacBook Air 2020/2019/2018,
MacBook Pro 2020/2019/2018/2017/2016, ASUS
Transformer 3 Pro
System Requirements: Compatible with Windows 10
laptops equipped with Thunderbolt 4 / Thunderbolt 3
ports; MacBooks running macOS 11 (Big Sur) or later.
Minimum System Requirements
Windows 10, MacOS 11 and above

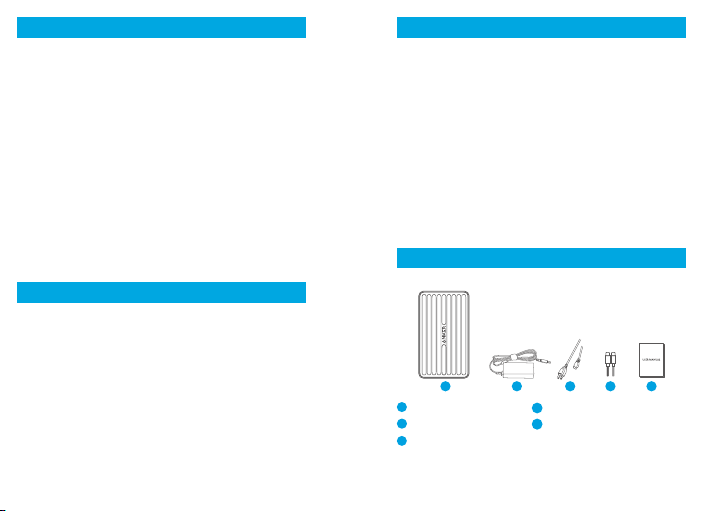

What’s in the Box
12345
1ThunderboltTM 4 Mini Dock 4ThunderboltTM 4 cable (0.7m)
2100W power adapter
5
User manual
3Power cord (1.2m)

03 EN EN 04

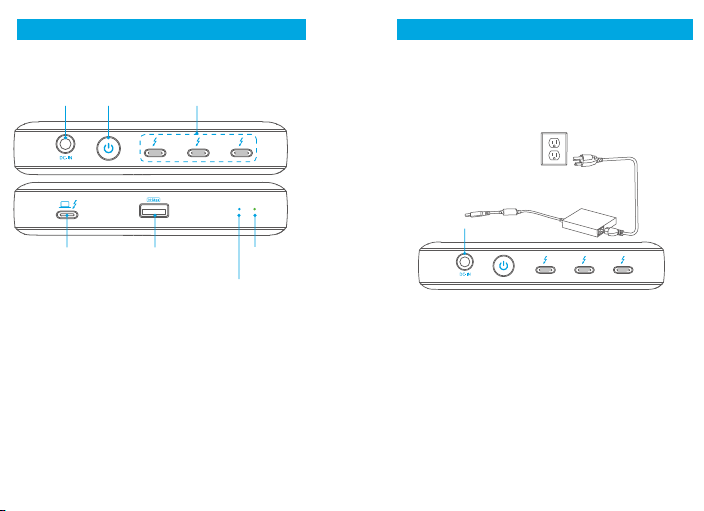

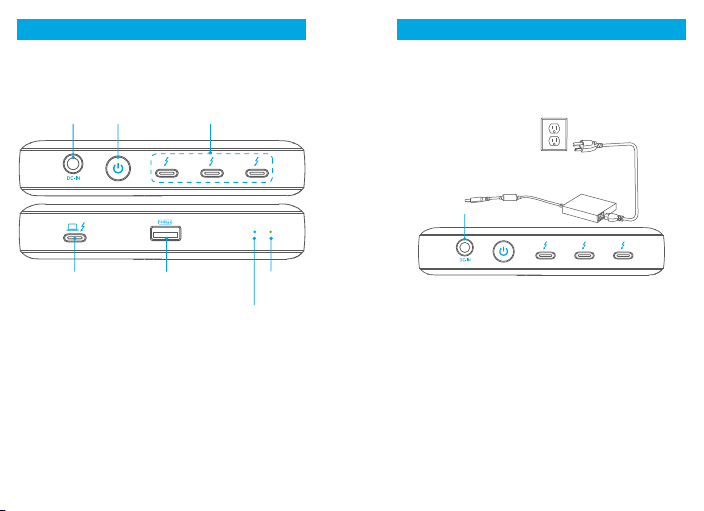

At a Glance
DC-IN (20V/5A) Power Button
ThunderboltTM4
Downstream
Port (40Gbps,
8K@30Hz, 15W)
ThunderboltTM4
Upstream Port
(40Gbps, 85W max)
USB 3.1 Gen 2
(10Gbps, 5V/1.5A)
ThunderboltTM 4
Link Indicator
Power
Indicator
Using Your ThunderboltTM 4 Mini Dock
Power on Your Dock
1. Plug one end of the included power adapter into the DC-
IN port and the other into the power outlet.
2. Press the power button. The Power Indicator will turn
green.

05 EN EN 06

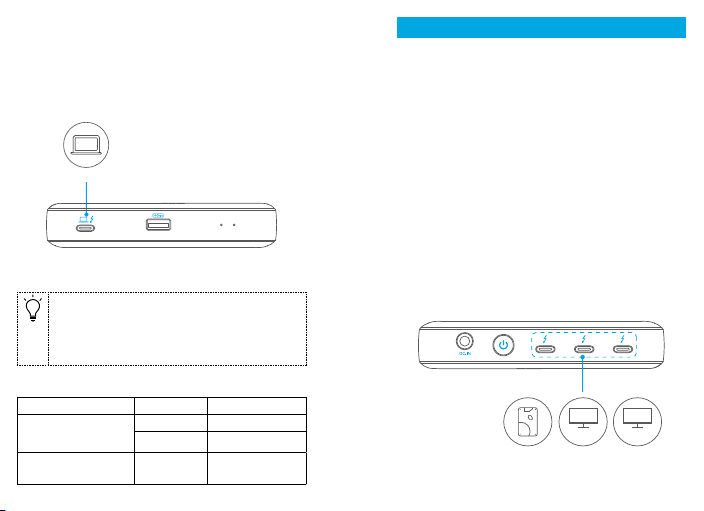

Connect the Dock to Your Laptop
Connect the dock to your laptop using a ThunderboltTM 4 cable. With the ThunderboltTM 4 upstream port, the dock can provide pass-through charging for laptops at a maximum output of 85W (5V/3A, 9V/3A, 15V/3A, 20V/4.25A). Make sure your laptop is ThunderboltTM 4
compatible or has a USB-C port that supports
PowerDelivery and DisplayPort Alt mode.
LED Indicator Guide
LED indicator Description
Power Indicator Solid green Powered on
O Powered o
ThunderboltTM 4
Link Indicator Solid blue Thunderbolt cable is connected
Port Overview
The ThunderboltTM 4 Mini Dock features one ThunderboltTM
4 Upstream port and three ThunderboltTM 4 Downstream
ports.
ThunderboltTM 4 Upstream Port
The ThunderboltTM 4 upstream port is used to connect to a
ThunderboltTM 4 compatible laptop.

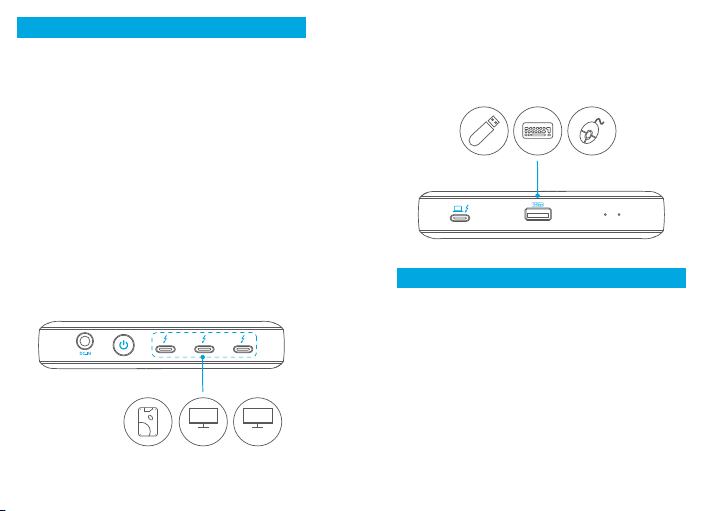

ThunderboltTM 4 Downstream Port
A Thunderbolt downstream port supports daisy chaining.
This port can transfer data at speeds of 40 Gbps or
connect to external monitors.
• Display
ꞭSingle Display: 8K@30Hz
ꞭDual Display: 2 x 4K@60Hz
SSD Monitor Monitor

07 EN EN 08
USB 3.1 Gen 2 Port
The USB 3.1 Gen 2 port can be used to connect to USB
devices, including USB keyboards, USB mice, or USB
storage devices.
Specifications
Product Dimension and Weight
Size: 124 x 72 x 24 mm / 4.9 x 2.8 x 0.9 in
Weight: 250 g / 8.8 oz
Ports
- USB-A Port (10 Gbps, 5V/1.5A)
- ThunderboltTM 4 Downstream Port (40 Gbps, 15W)
- ThunderboltTM 4 Upstream Port (40 Gbps, 85W)
- DC-IN Port (20V/5A)
NOTICE
FCC Statement
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) This device must accept any interference received, including
interference that may cause undesired operation.
Warning: Changes or modifications not expressly approved by the
party responsible for compliance could void the user's authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15 of the FCC
Rules. These limits are designed to provide reasonable protection
against harmful interference in a residential installation.
This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which
can be determined by turning the equipment o and on, the user is
encouraged to try to correct the interference by one or more of the
following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit dierent from
that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
The following importer is the responsible party:
Company Name: Fantasia Trading LLC
Address: 5350 Ontario Mills Pkwy, Suite 100, Ontario, CA 91764
Telephone: [phone]
Declaration of Conformity
Hereby, Anker Innovations Limited declares that the product

09 EN EN 10
type A8398 is in compliance with Directives 2006/1907/EC &
2014/30/EU & 2011/65/EU.
The full text of the EU declaration of conformity is available at the
following internet address: https://www.anker.com
Anker Innovations Limited
Room 1398-19, Hollywood Plaza, 610 Nathan Road, Mongkok,
Kowloon, Hong Kong
Anker Technology (UK) Ltd I Suite B, Fairgate House, 205 Kings
Road, Tyseley, Birmingham, B11 2AA, United Kingdom
Anker Innovations Deutschland GmbH I Georg-Muche-Strasse
3-5, 80807 Munich, Germany
This device complies with Industry Canada license‐ICES-003.
Operation is subject to the following two conditions: (1) This
device may not cause interference, and (2) This device must
accept any interference, including interference that may cause
undesired operation of the device.
Le présent appareil est conforme aux CNR d'Industrie Canada
applicables aux appareils radio exempts de licence. L'exploitation
est autorisée aux deux conditions suivantes : (1) l'appareil ne
doit pas produire de brouillage, et (2) l'utilisateur de l'appareil
doit accepter tout brouillage radioélectrique subi, même si le
brouillage est susceptible d'en compromettre le fonctionnement.
GB Declaration of Conformity
Hereby, Anker Innovations Limited declares that the product type
A8398 is in compliance with the following Directives:
The Restriction of the Use of Certain Hazardous Substances in
Electrical and Electronic Equipment Regulations 2012
Electromagnetic Compatibility Regulations 2016
The full text of the GB declaration of conformity is available at the
following internet address: https://www.anker.com
Anker Technology (UK) Ltd
Suite B, Fairgate House, 205 Kings Road, Tyseley, Birmingham, B11
2AA, United Kingdom
Trademark
Thunderbolt and the Thunderbolt logo are trademarks of Intel
Corporation or its subsidiaries.

























1
2
3
4
5

11 DE DE 12
Wichtige Sicherheitsinformationen
1) Nicht fallen lassen.
2) Nicht zerlegen.
3) Keinen Flüssigkeiten aussetzen.
4) Für sicherste und schnellste Ladevorgänge nur originale
oder zertifizierte Kabel verwenden.
5) Dieses Produkt ist nur auf moderates Klima ausgelegt.
6) Bei Verwendung dieses Produkts darf die maximale
Umgebungstemperatur 40° C nicht übersteigen.
7) Oene Flammen, wie Kerzen, dürfen nicht neben
diesem Produkt platziert werden.
8) Reinigen Sie dieses Produkt nur mit einem trockenen
Tuch oder einer Bürste.
Vorstellung
PowerExpand ThunderboltTM 4 Mini Dock unterstützt
Daisy Chain. Mit seinen zahlreichen Anschlüssen bietet
es Erweiterungsmöglichkeiten für ein problemloses
Anschließen Ihrer Geräte, z. B. mit Thunderbolt
kompatible Geräte und USB-Geräte. Es bietet außerdem
Durchgangsladung für Ihre USB-C-Laptops mit einer
maximalen Leistungsabgabe von 85 W.
Systemanforderungen
Kompatible Geräte
Thunderbolt 4 Laptops(Intel Evo Platform): Lenovo YOGA
7i/9i, Acer Book RS, ASUS ZenBook Flip S, Acer Swift 3/5,
HP Spectre x360 13/14, Dell XPS 13
Thunderbolt 3 Laptops: MacBook Air 2020/2019/2018,
MacBook Pro 2020/2019/2018/2017/2016, ASUS
Transformer 3 Pro
Systemanforderungen:Kompatibel mit Windows 10-Laptops
mit Thunderbolt 4- / Thunderbolt 3-Anschlüssen.
MacBooks mit MacOS 11 (Big Sur) oder höher.
Mindestanforderungen an das System
Windows 10
MacOS 11 und später
Lieferumfang
1
2345
1ThunderboltTM 4 Mini Dock 4ThunderboltTM 4 Kabel (0,7 m) x 1
2Netzadapter (100 W) x 1
5
1 Handbuch
3Netzkabel (1,2 m) x 1

13 DE DE 14

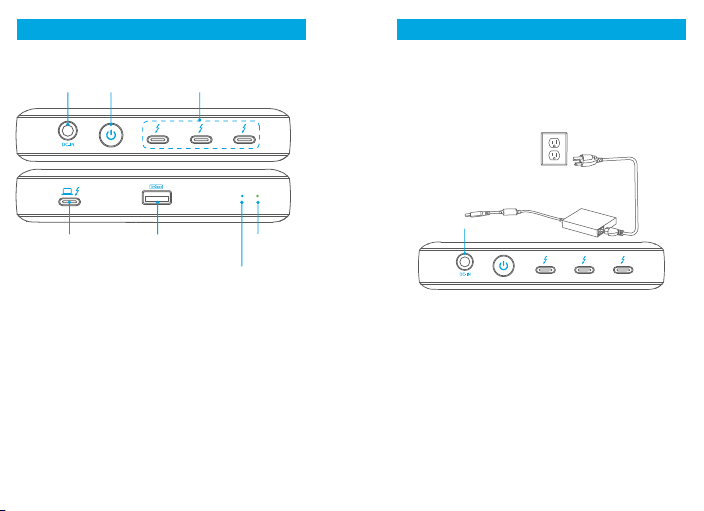

Auf einen Blick
DC-IN (20 V/5 A) Ein-/Aus-Taste
ThunderboltTM 4
Downstream-Anschluss (40
Gbps, 8K bei 30 Hz, 15 W)
ThunderboltTM4
Upstream-Anschluss
(40 Gbps, 85 W max.)
USB 3.1 Gen 2 (10
Gbps, 5 V/1,5 A)
ThunderboltTM
4-Verbindungsanzeige
Betriebsanzeige
Verwendung Ihres ThunderboltTM 4 Mini Dock
Einschalten Ihres Docks
1. Stecken Sie ein Ende des mitgelieferten Netzadapters
in den DC-IN-Anschluss und das andere Ende in die
Steckdose.
2. Drücken Sie auf die Ein-/Aus-Taste. Die Betriebsanzeige
wechselt zu Grün.

15 DE DE 16
Das Dock mit Ihrem Laptop verbinden
Verbinden Sie das Dock über ein ThunderboltTM 4-Kabel mit Ihrem Laptop. Über den Upstream ThunderboltTM 4-Anschluss kann das Dock Durchgangsladung für Laptops mit einer maximalen Leistungsabgabe von 85 W (5 V/3 A, 9 V/3 A, 15 V/3 A, 20 V/4,25 A) bereitstellen.Laptop
Stellen Sie sicher, dass Ihr Laptop mit
ThunderboltTM 4 kompatibel ist oder über
einen USB-C-Anschluss mit Unterstützung für
PowerDelivery und den DisplayPort Alt-Modus
verfügt.
LED-Anzeigen
LED-Anzeige Beschreibung
Betriebsanzeige Leuchtet grün Eingeschaltet
Aus Ausgeschaltet
ThunderboltTM
4-Verbindungsanzeige Leuchtet blau Thunderbolt-Kabel ist angeschlossen
Übersicht der Anschlüsse
Das ThunderboltTM 4 Mini Dock verfügt über einen
Upstream ThunderboltTM 4-Anschluss und drei
Downstream ThunderboltTM 4-Anschlüsse.
Upstream ThunderboltTM 4-Anschluss
Über den ThunderboltTM 4-Upstream-Port wird eine
Verbindung zu einem ThunderboltTM 4-kompatiblen
Laptop hergestellt.
Downstream ThunderboltTM 4-Anschluss
Ein Downstream Thunderbolt-Anschluss unterstützt Daisy
Chain. Über diesen Anschluss können Daten mit einer
Geschwindigkeit von bis zu 40 Gbps übertragen oder
externe Monitore angeschlossen werden.
• Anzeige
ꞭEine Anzeige: 8K bei 30 Hz
ꞭZwei Anzeigen: 2 x 4K bei 60 Hz
SSD Monitor Monitor
