Assa Abloy 179A User guide
ASSA 179A
Nödutrymningsbeslag
Varning!
Säkerhetsegenskaperna på denna produkt är avgörande för dess överens-
stämmelse med SS-EN 179:2008. Ingen modifiering eller ändring av något
slag annat än de som beskrivs i monteringsinstruktionen är tillåtna.
ASSA ansvarar ej för funktionen av produkter som ej monterats i enlighet med
bifogade instruktioner eller då bifogad drift- och underhållsinstruktion ej följts.
Slutbleck
Till nödutrymningsbeslag ASSA 179A får endast av ASSA rekommenderade
slutbleck eller elslutbleck användas. Se information under nödutrymningsbeslag
179A på www.assa.se.
Behör
ASSA 179A kan förses med utvändigt öppningsbeslag cylinder och/eller trycke
enligt följande:
Rund eller oval cylinder av valfri skandinavisk modell
Denna monteringsanvisning avser nödutrymningsbeslag ASSA 179A och 179A-2 i
kombination med ASSA låshus modell 710-50/70, 721-50/70, 722-50/70 eller
727-50/70.
!
MONTERINGSANVISNING
ASSA AB 702012
Utgåva 4 1/6
Klassificering enligt SS-EN 179:2008
3
6
6
B
1
3
5
2
A
A*
1 2 3 4 5 6 7 8 9 10
Valfritt dörrtrycke avsett för skandinaviskt modullås under förutsättning att
obelastat trycke ej påverkar tryckesfallens brandigenhållande funktion
1. (3) lämplig att användas på högfrekventa dörrar;
2. (6) testad till 100 000 cykler;
3. (6) för dörrvikt upp till 200 kg, dörrbredd ≤1320 mm, dörrhöjd ≤2520 mm;
4. (B) lämplig att användas på brand- och rökklassade dörrar;
5. (1) är säker att använda på dörrar i utrymningsvägar;
6. (3) hög korrosionsbeständighet;
7. (5) klass 5 säkerhetsnivå 5 000 N;
8. (2) handtagets utstick upp till 100 mm från dörrblad;
9. (A) manövreras med handtag typ A;
10. (A*) lämplig att användas på enkeldörr och dubbeldörr endast aktivt dörrblad vid användning av
låshus 721-50/70, 722-50/70 och 727-50/70;
*lämplig att användas på enkeldörr med låshus 710-50/70.
Assa 1125 Panikutrymningsbeslag
ASSA 179A Nödutrymningsbeslag
Låshus
2
Cylinder
3
Förberedelse
1
ASSA AB 702012
Utgåva 4 2/6
A
Borra fyra hål med
Ø 10 mm borr för
behörets genom-
gående skruvar
enligt urtagsritningen
på sida 6
Borra även ett Ø 40-42
mm centrumhål på
utrymningshandtagets
sida
A
Montera cylindrarna
( ) samt cylinder-
kåporna ( )
A
Montera låshuset,
exemplet visar
låshus 710-50
B
1
2
12
B
För att säker-
ställa eventuell
förreglings-
funktion skall
dörrspringan
vara max 3 mm
ASSA 179A Nödutrymningsbeslag
Fyrkantpinne Extra fjäder
4 5
ASSA AB 702012
Utgåva 4 3/6
Utrymningshandtag
6
A
Sätt in utrymningshand-
tagets fyrkantpinne i
låshusets tryckesroddare
och vänd tryckespinnens
stoppbricka mot låshuset
[ ], trä på fjädern på
tryckespinnen med den
koniska änden mot
utrymningshandtaget [ ]
A
För 53 mm och 63 mm
tryckespinne används dubbla
fjädrar, de koniska ändarna skall
då vara vända mot varandra
A
B
Montera behöret med
fyra genomgående
M5-skruvar, fästet för
plomberingstråden
[ ] monteras under
behörets urtag
Tillse att nipplarna
monteras på dörrens
utsida
1
1
2
1
1
2
OBS! Om B- eller C-måttet
på utrymningshandtagets
sida understiger 25 mm
används 3 mm distansskylt
ASSA 356820
Assa 1125 Panikutrymningsbeslag
ASSA 179A Nödutrymningsbeslag
Låshus
2
Cylinder
3
Förberedelse
1
ASSA AB 702012
Utgåva 4 2/6
A
Borra fyra hål med
Ø 10 mm borr för
behörets genom-
gående skruvar
enligt urtagsritningen
på sida 6
Borra även ett Ø 40-42
mm centrumhål på
utrymningshandtagets
sida
A
Montera cylindrarna
( ) samt cylinder-
kåporna ( )
A
Montera låshuset,
exemplet visar
låshus 710-50
B
1
2
12
B
För att säker-
ställa eventuell
förreglings-
funktion skall
dörrspringan
vara max 3 mm
ASSA 179A Nödutrymningsbeslag
Fyrkantpinne Extra fjäder
4 5
ASSA AB 702012
Utgåva 4 3/6
Utrymningshandtag
6
A
Sätt in utrymningshand-
tagets fyrkantpinne i
låshusets tryckesroddare
och vänd tryckespinnens
stoppbricka mot låshuset
[ ], trä på fjädern på
tryckespinnen med den
koniska änden mot
utrymningshandtaget [ ]
A
För 53 mm och 63 mm
tryckespinne används dubbla
fjädrar, de koniska ändarna skall
då vara vända mot varandra
A
B
Montera behöret med
fyra genomgående
M5-skruvar, fästet för
plomberingstråden
[ ] monteras under
behörets urtag
Tillse att nipplarna
monteras på dörrens
utsida
1
1
2
1
1
2
OBS! Om B- eller C-måttet
på utrymningshandtagets
sida understiger 25 mm
används 3 mm distansskylt
ASSA 356820
Assa 1125 Panikutrymningsbeslag
ASSA 179A Nödutrymningsbeslag
Dekal & Plomberingstråd
ASSA AB 702012
Utgåva 4 4/6
Funktionsprova
Trycke & Cylinderbehör
7
9
8
A
Funktionsprova
genom att låsa
ut låshusets
hakregel och
sedan dra ned
utrymnings-
handtaget
i öppnings-
riktningen.
Låshusets
regel/fall/fallar
skall dras in
och dörren
kunna öppnas.
Utrymnings-
handtaget skall
med lätthet
återfjädra till
utgångsläget.
Montera bifogad
efterlysande
dekal på
utrymningshand-
taget, pilen skall
peka nedåt i
handtagets
rörelseriktning
Montera
plomberingstråden
A
Montera trycke och
cylinderbehör
A
B
B
Fixera cylinder-
behören genom att
dra åt skruvarna [ ]
1
1
1
Assa 1125 Panikutrymningsbeslag
ASSA 179A Nödutrymningsbeslag
Dekal & Plomberingstråd
ASSA AB 702012
Utgåva 4 4/6
Funktionsprova
Trycke & Cylinderbehör
7
9
8
A
Funktionsprova
genom att låsa
ut låshusets
hakregel och
sedan dra ned
utrymnings-
handtaget
i öppnings-
riktningen.
Låshusets
regel/fall/fallar
skall dras in
och dörren
kunna öppnas.
Utrymnings-
handtaget skall
med lätthet
återfjädra till
utgångsläget.
Montera bifogad
efterlysande
dekal på
utrymningshand-
taget, pilen skall
peka nedåt i
handtagets
rörelseriktning
Montera
plomberingstråden
A
Montera trycke och
cylinderbehör
A
B
B
Fixera cylinder-
behören genom att
dra åt skruvarna [ ]
1
1
1
Assa 1125 Panikutrymningsbeslag
ASSA 179A Nödutrymningsbeslag
ASSA AB 702012
Utgåva 4 5/6
Nödutrymningsbeslag
Underhållsintervall: Minst en gång i månaden
Kontrollera att alla skruvar är väl fastdragna samt att beslagets öppningshandtag
löper utan svårighet.
Öppna dörren genom att trycka på öppningshandtaget. Tillse att låshusets fallkolv
greppar väl in i slutblecket när dörren stänger. Därvid skall öppningshandtaget
återfjädra till utgångsläget.
Vid montage av utvändig tryckesfunktion skall även återinrymningsfunktionen
kontrolleras. Kontrollera plombering samt att nödutrymningsbeslagets dekal är
oskadad och väl synlig.
Låshus
Underhållsintervall: Minst två gånger per år
Smörjning med fett på båda sidor av fall och regel skall ske vid installation samt
därefter minst två gånger per år.
Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.
Slutbleck
Underhållsintervall: Minst två gånger per år
Glidytan mellan slutbleck och låshusets fall skall smörjas vid installation samt
därefter minst två gånger per år.
Använd smörjfett med god vidhäftning, t ex ASSA Låsfett eller liknande.
Kontrollera glappet mellan slutbleck och låshusets fall. Justera vid behov.
Låscylinder
Underhållsintervall: Minst två gånger per år
Rengöring och smörjning skall ske minst två gånger per år. Använd först ASSA
Cleaner och därefter ASSA Låsspray.
Vid högfrekvent användning eller i utsatt miljö rekommenderas tätare
underhållsintervall.
Varning! Använd aldrig olja eller grafit i låscylindrar
DRIFT- & UNDERHÅLLSINSTRUKTION
!
ASSA AB 702012
Utgåva 4 6/6
$
%
[
&
8S
'RZQ
'
5
[
[
'LPHQVLRQVDQGWROHUDQFHVLQDFFRUGDQFHZLWK66XQOHVVRWKHUZLVHVSHFLILHG
'
+ROHVSHUWDLQLQJWRWKLVGLPHQVLRQUHIHUWRDFFRPSDQ\LQJ
ILWWLQJIRUORFNFDVHVLQWKH66(1VHULHV
%DFNVHWGLPHQVLRQ
%DFNVHW
$PP %PP
0,1
0,1
&HQWUHFXW
/RFNW\SH
&PP
66(1
66(1
$66$
$66$
ASSA 179A
Emergency exit device
Warning!
The safety features of this product are essential to its compliance with EN 179:2008.
No modification of any kind, other than those described in these instructions, are
permitted. ASSA takes no responsibility for products not mounted as described in
these instructions or if enclosed maintenance and operating instruction not are
followed.
Strike plate
ASSA 179A must be installed together with a by ASSA recommended strike plate
or electric strike. See information under emergency exit device 179A at www.assa.se.
Accessories
ASSA 179A can be installed together with in- and outside round or oval cylinder with
Scandinavian shape.
This mounting instruction is intended for installation of emergency exit device ASSA 179A
and 179A-2 in combination with ASSA lock case model 710-50/70, 721-50/70, 722-50/70 or
727-50/70.
!
MOUNTING INSTRUCTION
ASSA AB 702012
Edition 4 1/6
Classification according to EN 179:2008
3
6
6
B
1
3
5
2
A
A*
1 2 3 4 5 6 7 8 9 10
1. (3) is suitable for use in high frequency applications;
2. (6) tested to 100 000 cycles;
3. (6) for a door mass of up to 200 kg, door width ≤1320 mm; door height ≤2520 mm;
4. (B) suitable for use on fire/smoke resisting door assemblies.
5. (1) is safe for use on escape route doors;
6. (3) with high corrosion resistance;
7. (5) with a grade 5 security level 5 000 N;
8. (2) with a projection of up to 100 mm;
9. (A) operated with lever handle type A;
10. (A*) suitable for use on a single door and double door active leaf only with lock case 721-50/70, 722-
50/70 and 727-50/70;
*suitable for use on a single door only with lock case 710-50/70.
Assa 1125 Panikutrymningsbeslag
ASSA 179A Emergency exit device
Lock case
2
Cylinder
3
Preparation
1
ASSA AB 702012
Edition 4 2/6

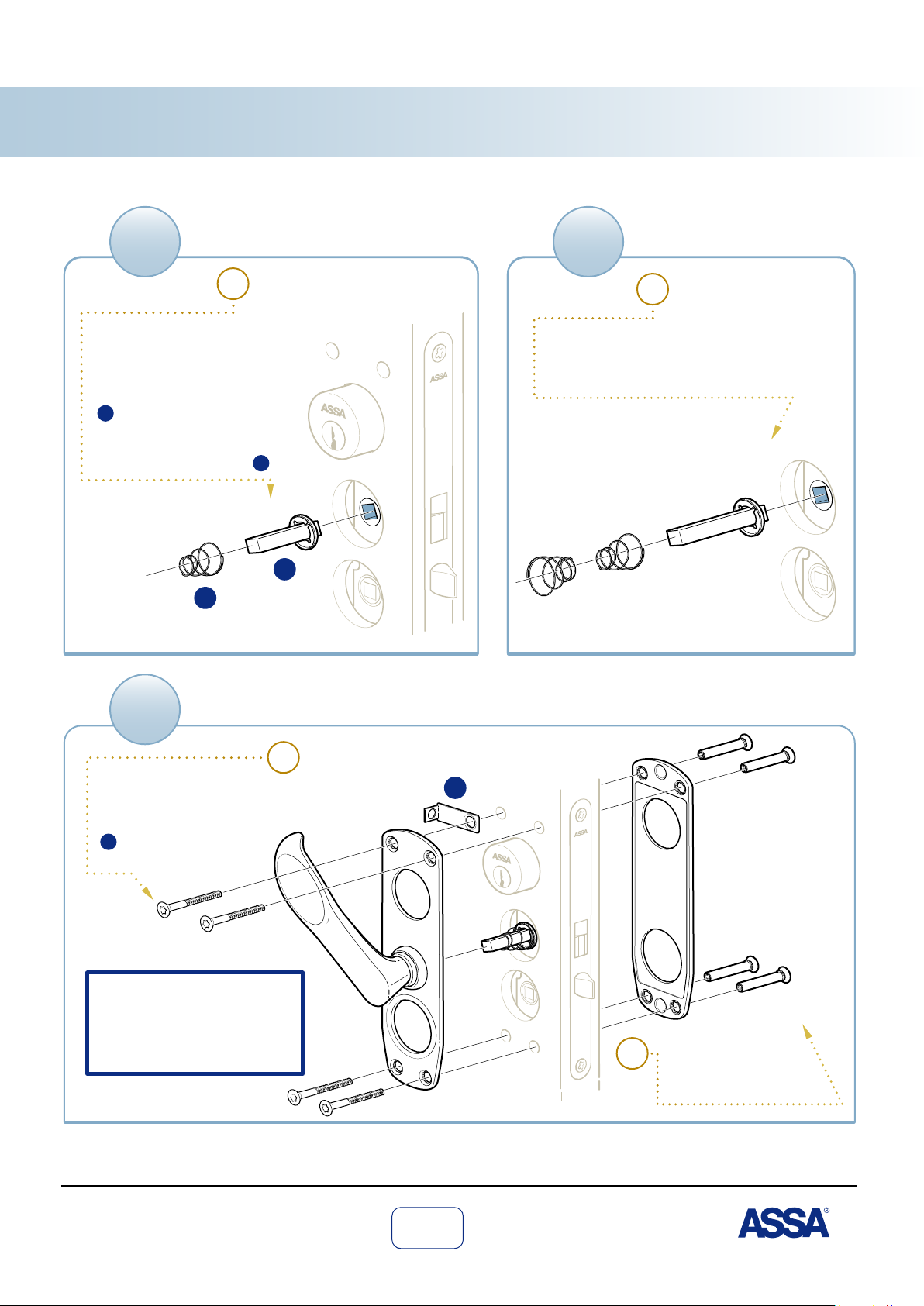

A
Use the drawing
on page 6 and drill
4 holes (Ø 10
mm) for the bolt
through fixing
Also drill a Ø 40-42
mm hole for the exit
handle
A
B
A
Attach the cylinders
( ) and the cylinder
covers ( )
1
2
12
Install the lock case,
this example shows
lock case 710-50
B
The gap
between door
and frame shall
be less than 3
mm to ensure a
proper function
Assa 1125 P
ASSA 179A Emergency exit device
Spindle Additional spring
4 5
ASSA AB 702012
Edition 4 3/6
Exit handle
6
A
Put the exit spindle into
the lock case with the
stop washer against the
cylinder follower on the
lock case [ ], put the
coiled spring over the exit
spindle with the narrow
end towards the exit
handle [ ]
A
Use two springs for 53 mm
or 63 mm exit spindle, the
narrow ends shall face each
other
A
B
Attach the exit handle
with four M5 screws, the
attachment plate for the
plastic seal strip [ ]
shall be placed in the
slot on the backside of
the accessory
Ensure that the
nipples are mounted
on the outside
1
1
2
1
1
2
NOTE! If the B- or C-mesure-
ment of the door is less than
25 mm the 3 mm distance
plate ASSA 356820 shall be
used
Assa 1125 Panikutrymningsbeslag
ASSA 179A Emergency exit device
Lock case
2
Cylinder
3
Preparation
1
ASSA AB 702012
Edition 4 2/6
A
Use the drawing
on page 6 and drill
4 holes (Ø 10
mm) for the bolt
through fixing
Also drill a Ø 40-42
mm hole for the exit
handle
A
B
A
Attach the cylinders
( ) and the cylinder
covers ( )
1
2
12
Install the lock case,
this example shows
lock case 710-50
B
The gap
between door
and frame shall
be less than 3
mm to ensure a
proper function
Assa 1125 P
ASSA 179A Emergency exit device
Spindle Additional spring
4 5
ASSA AB 702012
Edition 4 3/6
Exit handle
6
A
Put the exit spindle into
the lock case with the
stop washer against the
cylinder follower on the
lock case [ ], put the
coiled spring over the exit
spindle with the narrow
end towards the exit
handle [ ]
A
Use two springs for 53 mm
or 63 mm exit spindle, the
narrow ends shall face each
other
A
B
Attach the exit handle
with four M5 screws, the
attachment plate for the
plastic seal strip [ ]
shall be placed in the
slot on the backside of
the accessory
Ensure that the
nipples are mounted
on the outside
1
1
2
1
1
2
NOTE! If the B- or C-mesure-
ment of the door is less than
25 mm the 3 mm distance
plate ASSA 356820 shall be
used
Assa 1125 Panikutrymningsbeslag
ASSA 179A Emergency exit device
Exit label & Seal strip
ASSA AB 702012
Edition 4 4/6
Function check
Handle & Cylinder accessories
7
9
8
A
Test the function
by pressing the
exit handle
downwards with
the dead bolt in
a locked
position.
Dead bolt/latch/
latches shall
then retract and
the door shall be
possible to
open. After
opening
procedure the
exit handle shall
easily return to
its starting
position.
Attach enclosed
after glowing exit
label on the exit
handle, the arrow
on the label shall
point in the
maneuvering
direction
Attach the plastic
seal strip
A
Mount the handle
and the cylinder
accessories
A
B
B
Tighten the screws
to fix the cylinder
accessories [ ]
1
1
1
Assa 1125 Panikutrymningsbeslag
ASSA 179A Emergency exit device
Exit label & Seal strip
ASSA AB 702012
Edition 4 4/6
Function check
Handle & Cylinder accessories
7
9
8
A
Test the function
by pressing the
exit handle
downwards with
the dead bolt in
a locked
position.
Dead bolt/latch/
latches shall
then retract and
the door shall be
possible to
open. After
opening
procedure the
exit handle shall
easily return to
its starting
position.
Attach enclosed
after glowing exit
label on the exit
handle, the arrow
on the label shall
point in the
maneuvering
direction
Attach the plastic
seal strip
A
Mount the handle
and the cylinder
accessories
A
B
B
Tighten the screws
to fix the cylinder
accessories [ ]
1
1
1
Assa 1125 Panikutrymningsbeslag
ASSA 179A Emergency exit device
ASSA AB 702012
Edition 4 5/6
Emergency exit device
Regular intervals of at least: One month
Check all fastenings, screws etc and that the exit handle operates in good order.
Open the door by pressing the exit handle downwards. Both dead bolt and latch(es)
shall then retract and the door shall be possible to open. Ensure that the latch
moves freely and get a god engagement in the strike plate when the door is closed.
The exit handle shall easily return to its starting position after closing.
If outside handle is connected, also check the re-entry function after opening by the
exit handle.Check plastic seal strip and that the after glowing exit label is
undamaged and well visible. Replace with a new strip and/or label if necessary.
Lock case
Regular intervals of at least: Six months
Lubricate both sides of latch and dead bolt at installation and thereafter at least two
times per year.
Use quality grease with high adhesive capacity, such as ASSA Lock Grease or similar.
Strike plate
Regular intervals of at least: Six months
Lubricate the sliding surface between strike plate and latch at installation and
thereafter at least two times per year.
Use quality grease with high adhesive capacity, such as ASSA Lock Grease or similar.
The gap between door and frame shall be 1-3 mm to insure a proper function.
Adjust if necessary.
Lock cylinder
Regular intervals of at least: Six months
Cleaning and lubricating is recommended before summer and winter. Start with use
of ASSA Lock Cleaner and then follow up with ASSA Lock Spray for lubrication.
At high frequency use or hard environment a shorter period of maintenance is
recommended.
Warning! Never use oil or graphite lubricants in a lock cylinder
MAINTENANCE & OPERATING INSTRUCTION
!
ASSA AB 702012
Edition 4 6/6
$
%
[
&
8S
'RZQ
'
5
[
[
'LPHQVLRQVDQGWROHUDQFHVLQDFFRUGDQFHZLWK66XQOHVVRWKHUZLVHVSHFLILHG
'
+ROHVSHUWDLQLQJWRWKLVGLPHQVLRQUHIHUWRDFFRPSDQ\LQJ
ILWWLQJIRUORFNFDVHVLQWKH66(1VHULHV
%DFNVHWGLPHQVLRQ
%DFNVHW
$PP %PP
0,1
0,1
&HQWUHFXW
/RFNW\SH
&PP
66(1
66(1
$66$
$66$
Other manuals for 179A
1
This manual suits for next models
1
Table of contents
Languages:
Other Assa Abloy Safety Equipment manuals
Assa Abloy
Assa Abloy Securitron EEB2 Manual
Assa Abloy
Assa Abloy 179B User guide
Assa Abloy
Assa Abloy PDU8000 Series User manual
Assa Abloy
Assa Abloy SARGENT 57 Series User manual
Assa Abloy
Assa Abloy PDU8500 Series User manual
Assa Abloy
Assa Abloy SARGENT Beacon User manual
Assa Abloy
Assa Abloy SARGENT 9400 Series User manual
