Astral Pool POOL BASIC User manual

0000137934 rev. 1.0
EN
DE
ES
FR
IT
POOL BASIC ASTRALPOOL
INSTRUCTION MANUAL
HANDBUCH
MANUAL DE INSTALACION
MANUEL D’INSTALLATION
MANUALE D’INSTALLAZIONE

0000137934 rev. 1.0

0000137934 rev. 1.0
1
POOL BASIC ASTRALPOOL

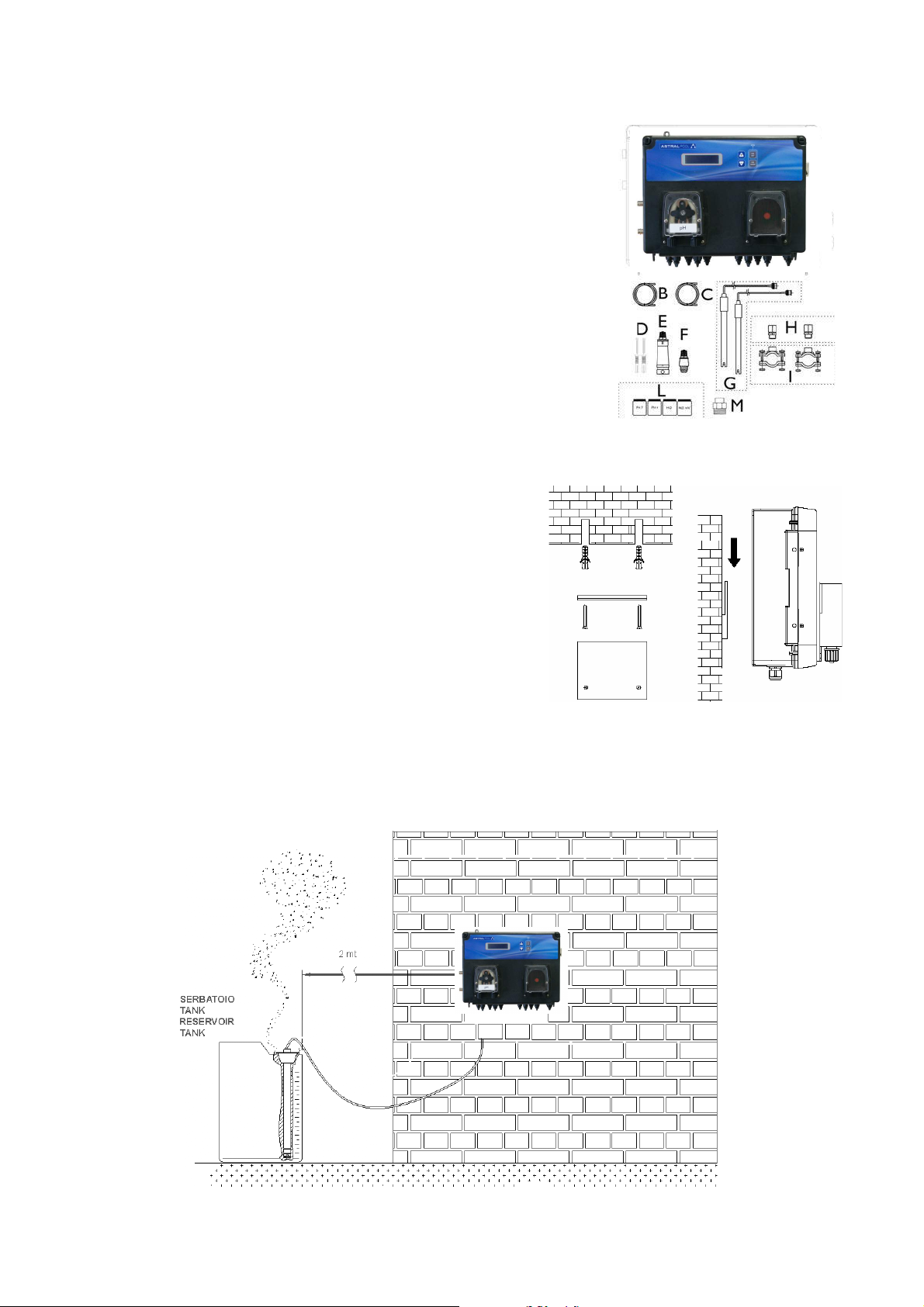

PACK CONTENTS
A) "Basic POOL Double" pH and REDOX control device
B) PVC Crystal 4x6 with suction device (2 m)
C) Polyethylene delivery hose (3m)
D) Attachment screw (φ=6 mm)
E) Foot filter (PVC riser)
F) FPM duckbill valve (3/8” GAS)
G) Probes pH and Redox
H) PSS3 probe-socket (1/2” GAS)
I) Tapping saddle for securing PSS3 onto 2” hose (φ=50 mm)
L) pH 4, pH 7, 465 mV, H2O buffer solution kit
M) Reducer for injection valve
Wall Mounting Setup
TECHNICAL SPECIFICATIONS
Dimensions (H – W – L) 234x162x108 mm
Weight 1 kg
Power supply 50 Hz 230 VAC
Consumption 12 W or 18 W
Pump flow rate 0,4 l/h; 1,5 l/h; 5 l/h
Maximum back-pressure 1,5 bar
Pump state Pause - Supply
Measure scale 0 ÷ 14.0 pH; Redox 0÷ +1000 mV
pH control range 0.0 pH – 14.0 pH
Device precision +/- 0,1 pH; ± 10 mV
Accuracy ±0.02 pH; ± 3 mV
Electrode regulation Automatic
ATTENZIONE / WARNING / ATTENTION / ACHTUNG
CAL
ENT
ESC
MODE
prog
CAL
ENT
ESC
MODE
prog

0000137934 rev. 1.0
2
Instruction Setting
Functions:
•Calibration (Press Cal Key for 3 Seconds):
oSelect the calibration routine pH or Redox by Up or Down key.
oStandard Routine calibration pH probe is 7 and 4 buffer solution and Redox 465 mV buffer
solution
•Set Point (Press Mode Key):
oPress Mode Key and choose SetPoint and adjust value with Up or Down Key before press
Enter and confirm.
!Sp 750mv 700 mv
!Sp 7.4ph 7.6 ph
•Press Cal and Mode Key (both) for 5 Seconds and run Program Setup:
oProgram Menu (Press Enter to Mode the following Item)
!Language_ (It’s possible to have 5 language EN, IT, SP, DE, FR)
!Redox Measure
•Setpoint 750 mv (Adjust value with enter and up or down key) It’s possible
to adjust from 0 to 1000 mV value for Redox
•Sp type low (Adjust value LOW or HIGH)
•Ofa time 000 min (Adjust value OFF or set Time)
•Alarm band 000 rx (Adjust value from 100 to 300 mV )
•Type PROP (Adjust value between OFF, PROP, ON/OFF or TIMED)
(only if set to Timed there are two new entries to make a dosage cycles ON
/ OFF selectable)
!Timed ON (Change the value from 1 to 120 minutes)
!Timed OFF (Change the value from 1 to 120 minutes)
!ph Measure
•Setpoint 7.4ph (Adjust value with enter and up or down key) It’s possible to
adjust from 0 to 14 pH value.
•Sp type acid (Adjust value ACID or ALKA)
•Ofa time 000 min (Adjust value OFF or set Time)
•Alr band 000 ph (Adjust value from 1 pH to 3 pH)
•Temp 25*C(Adjust value with enter and up or down key) pH measure only.
•Type PROP (Adjust value between OFF, PROP or ON/OFF )
!Flow (Adjust value with enter and up or down key Enable or Disable)
•It’s possible to enable(ON) or disable (OFF) signal input
!Calibration probe (Adjust value with enter and up or down key)
•Full (pH 7 and 4, Redox 465 mV buffer solution)
•Easy (pH 7, Redox 465 mV buffer solution)
•Off (Disabled)
!Password (Adjust value with enter and up or down key, standard value 0000)
•Save and escape Program setup with ESC key
oExit save (Adjust value with up or down key and confirm with enter key)
•Priming Pump Keep Press UP Key for 1 seconds and priming redox pump
opriming 700mv
•Priming Pump Keep Press Down Key for 1 seconds and priming pH pump
opriming 7.2ph
•Lock pump function
oPress Up and Enter (both) after 5 second flash Rx Stop press again to unlock
oPress Down and Esc (both) after 5 second flash pH Stop press again to unlock
•The unit doses in proportional mode respect at Set Point (minimum distance 25%, maximum
distance 90% of 10 minutes time period dosing)
Note: The unit in program menu to go out in automatic mode after 1 minutes of wait time, the unit
doesn’t save nothing.
CAL
ENT
CAL
ENT
ESC
MODE
CAL
ENT
ESC
MODE
prog

0000137934 rev. 1.0
3
Main board
EXP
RL pH ALARM
INPUT
FLOW
RELAY RELAY RELAY
RX
PUMP
pH
PUMP
N
L
RL RX
TEMP
PROBE
LEV
pH
LEV
RX
NOT
USED
+-
INPUT
pH
+-
INPUT
RX
NOT
USED
12 3 45678 1910
13
FUSE
11
12

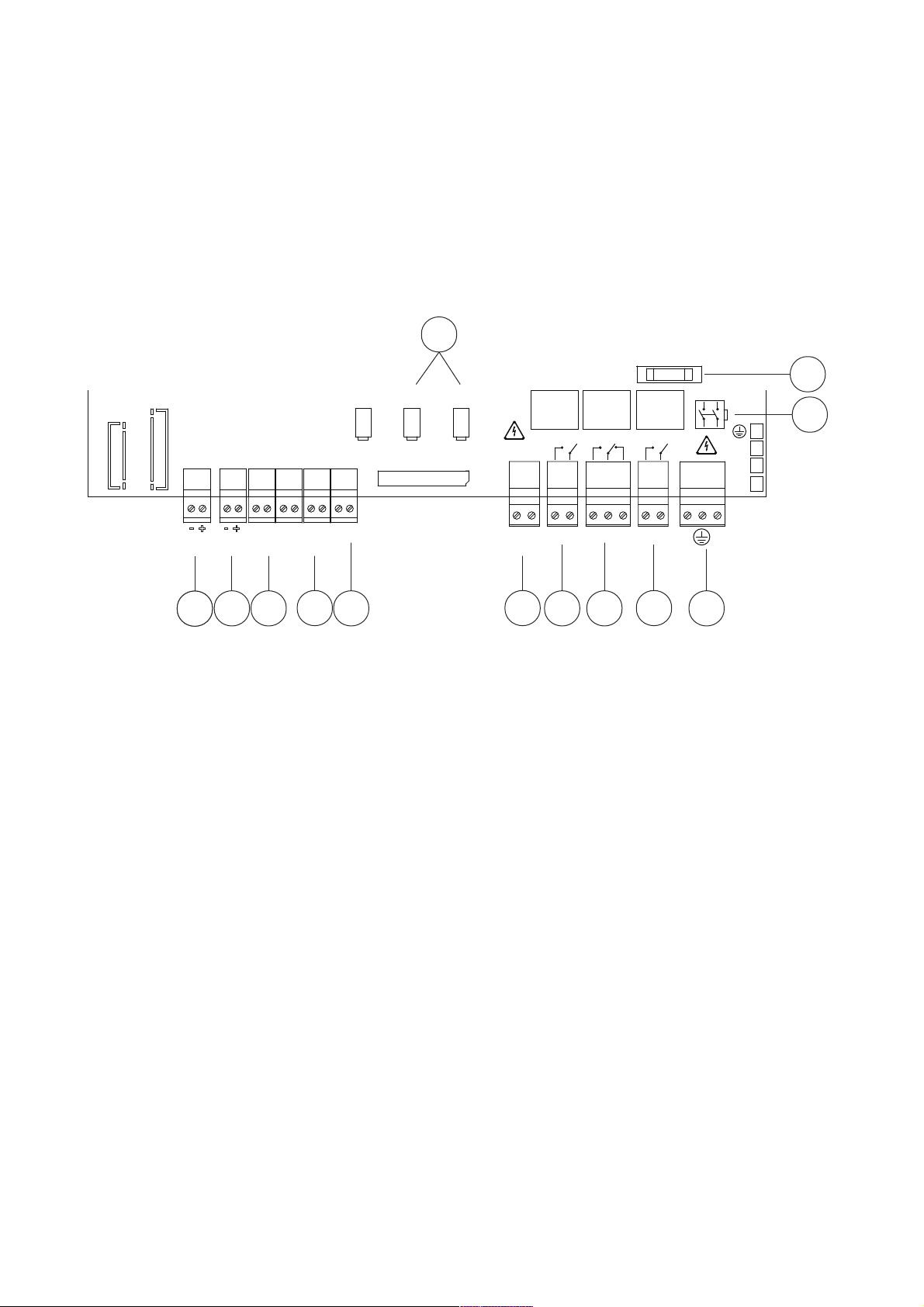

Wire Connection:
1) Input pH Probe
2) Input Redox Probe
3) Input Temperature Probe (PT100)
4) Input Level Probe Redox (Product Tank)
5) Input Level Probe pH (Product Tank)
6) Input Flow Rate (High Voltage 230 Vac)
7) Output Relay Solenoid Valve pH (Dry contact, Relay 250 Vac 10 A)
8) Output Relay Alarm remote (Dry contact, Relay 250 Vac 10 A)
9) Output Relay Solenoid Valve Redox (Dry contact, Relay 250 Vac 10 A)
10) Power Supply 230 Vac
11) Switch Power Supply
12) Fuse 500 mA Delay
13) Output pH and Redox pumps

0000137934 rev. 1.0
4

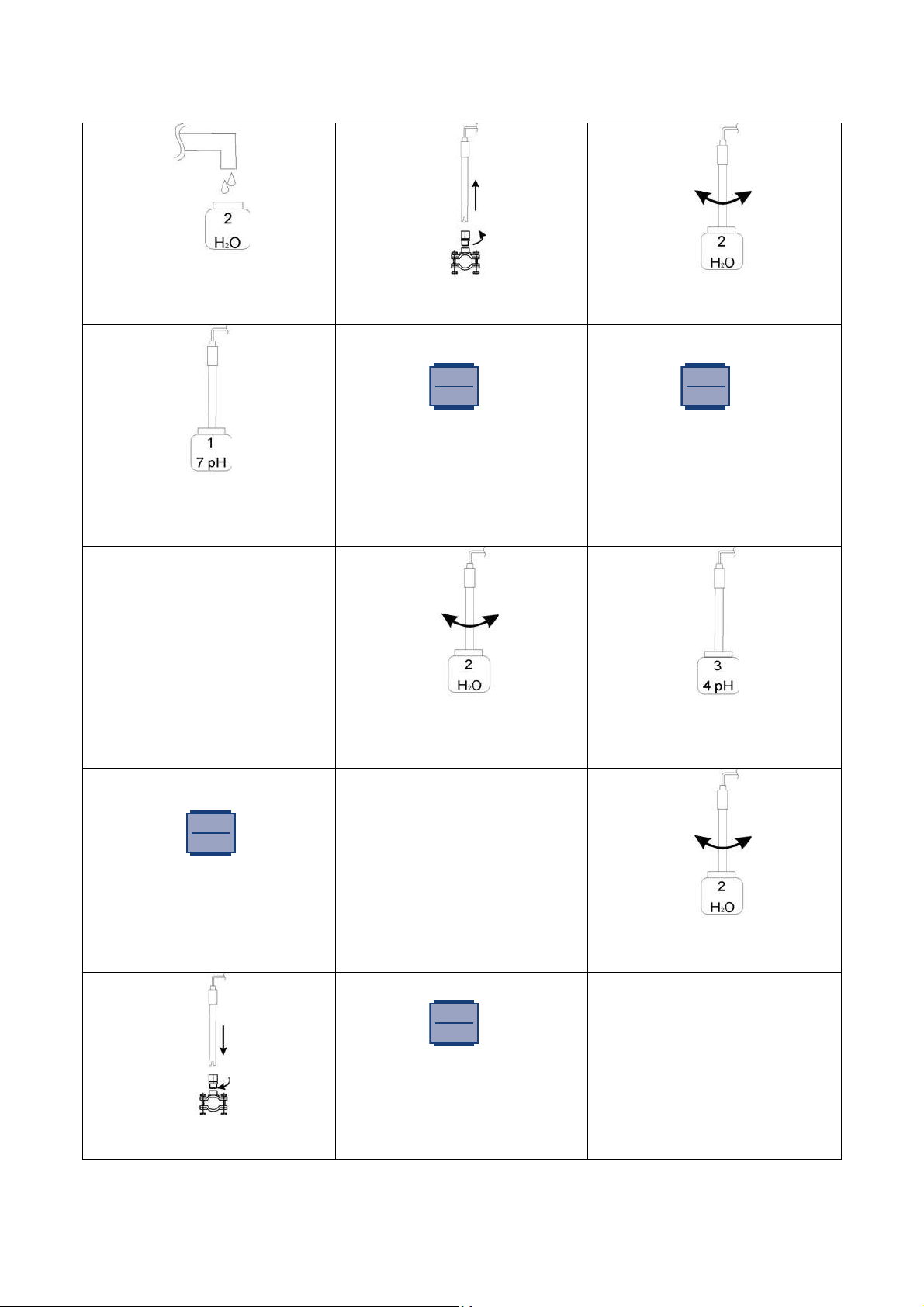

pH Probe Calibration
Note:
If you have setting Calibration = Easy the function has 1 point calibrate only 7 pH buffer solution.
1
2
Wash
3
Keep probe into Buffer solution
4
Calibration
Press Cal Key 3 Seconds
Set pH calibration
5
Press cal
Calibration During 1 minutes
Wait 60s
6
7pH Quality 100%
Quality Probe
7
Wash
8
Keep probe into Buffer solution
9
4pH Press cal
Calibration During 1 minutes
Wait 60s
10
4pHQuality 100%
Quality Probe
11
Wash
12
13
Press Enter Key to save and exit
14
Normal Status
15
CAL
ENT
CAL
ENT
CAL
ENT
CAL
ENT

0000137934 rev. 1.0
5
Redox Probe Calibration
1
2
Wash
3
Keep probe into Buffer solution
4
Calibration
Press Cal Key 3 Seconds
Set Redox calibration
5
465mvPress cal
Calibration During 1 minutes
Wait 60s
6
465mvQuality 100%
Quality Probe
7
8
9
Press Cal Key 3 Second
10
Normal Status
11
CAL
ENT
CAL
ENT
CAL
ENT

0000137934 rev. 1.0
6
Alarm
Display
Relay
Actions to do
Level
Level 7,2 ph
Alarm Relay Close
- Push Enter Key to open
Alarm Relay
- Restore Product tank
OFA First Alarm (time >70%)
Ofa alarm 7,2 ph
Alarm Relay open
- Push Enter Key to reset
OFA Second Alarm (time =100%)
Ofa stop 7,2 ph
Alarm Relay Close
- Push Enter Key to reset
Flow Rate
Flow 7,2 ph
Alarm Relay open
- Restore Flow Rate
System Error
Parameter error
Alarm Relay Open
- Press Enter Key to replace
Default parameter
- Destroy Unit
Calibration Function
Error 7 ph Error 4 ph
Error 465 mv
Alarm Relay open
- Restore Probe or Buffer
solution and repeat calibration
function
To restore Default parameters run Following steps:
•Power off Pool Basic unit
•Keeping Press UP and DOWN Key switch on the Power.
•The unit will flash Init.default no
•Press up Init.default Yes
•Enter Key to restore Default parameters.
Default parameters:
•Language = UK
•Set Point value= 7,4 pH; 750 mV (Rx)
•Dosing Method = Acid; Low (Rx)
•Time OFA = OFF
•Calibration = Full
•Flow Input= OFF
•Type dosing= PROP
set
esc
enter
cal
prog
CAL
ENT
ESC
MODE
prog

0000137934 rev. 1.0
1
POOL BASIC ASTRALPOOL

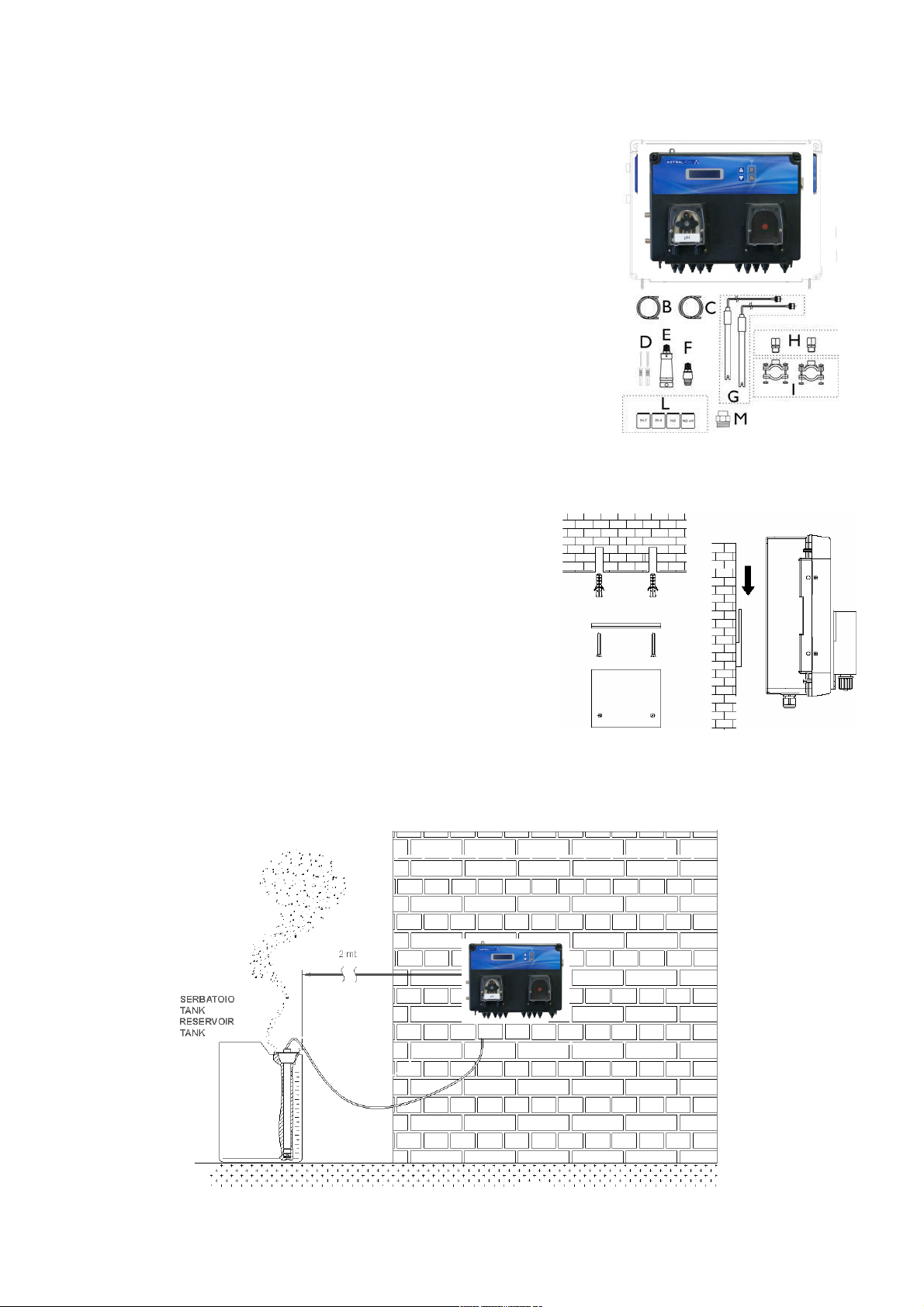

Verpackungsinhalt
A) "Basic POOL Doppelsystem" pH und REDOX Steuereinheit
B) PVC-Ansaugschlauch Crystal 4x6 (2 m)
C)Polyethylen Druckschlauch (3 m)
D) Schraubendübeln (φ= 6 mm)
E) Fußfilter (PVC)
F) Rückschlagventil aus FPM (3/8” GAS)
G) pH- und Redox- Sonden
H) PSS3 Sondenhalterung(1/2” GAS)
I) Montagebügel für Schlauch PSS3 2” (φ=50 mm)
L) pH 4, pH 7, 465 mV, H2O Pufferlösungen
M) Reduzierstück für Rückschlagventil
Wandmontage
TECHNISCHE DATEN
Ausmaße (H - B - T) 234x162x108 mm
Gewicht 1 kg
Spannungsversorgung 230 VAC 50-60 Hz
Verbrauch 12 W oder 18 W
Förderleistung der Pumpe 0,4 l/Std.; 1,5 l/Std.; 5 l/Std.
Max. Höchstdruck 1,5 bar
Pumpenaktivierung Unterbrechung - Betrieb
Messskale 0 ÷ 14.0 pH oder
Redox 0 ÷ +1000 mV
Präzision +/- 0,1 pH; ± 10 mV
Messgenauigkeit: ±0.02 pH; ± 3 mV
Automatische Sondenkalibrierung Automatica
ATTENZIONE / WARNING / ATTENTION / ACHTUNG
CAL
ENT
ESC
MODE
prog
CAL
ENT
ESC
MODE
prog

0000137934 rev. 1.0
2
Einstellungen
Funktionen:
•Kalibration ( 3 Sekunden lang die Taste drücken ):
oMit den Tasten Auf oder Ab die Sonde auswählen, die kalibriert werden soll (pH oder
Redox).
oStandardfunktion zum Kalibrieren der Sonde mit der Pufferlösung 7 und 4 und 465 mV für
Redox.
•Set Point (Taste Mode drücken ):
oDie Taste Mode drücken und über die Tasten Auf und Ab den Messwert auswählen. Die
Taste Enter drücken, um Veränderungen vorzunehmen oder zu bestätigen.
!Sp 750mv 700 mv
!Sp 7.4ph 7.6 ph
•Die Tasten Kal und Mode (zusammen) 5 Sekunden lang drücken, um das Programmierungs-Setup
auszuführen:
oparameter
!Sprache (Es können 5 Sprachen eingestellt werden EN, IT, SP, DE, FR)
!Rx Messung
•Setpoint 750 mv (Den Wert mit der Taste Enter und den Tasten Auf und Ab
verändern). Für Redox kann ein Wert zwischen 0 und 1000 mV eingestellt
werden.
•Sp type low (Den Wert LOW oder HIGH verändern)
•Ofa Zeit OFF (Den Wert OFF oder die benötigte Zeit verändern)
•Alr band 100 mv (Den Wert zwischen 100 und 300 mV verändern)
•Type PROP (Den Wert zwischen OFF, PROP, ON/OFF oder TIMED)
(Nur wenn Timed zu setzen gibt es zwei neue Einträge einer Dosierung
Zyklen / AUS wählbar zu machen)
!Timed ON (Ändern Sie den Wert von 1 bis 120 Minuten)
!Timed OFF (Ändern Sie den Wert von 1 bis 120 Minuten)
!pH Messung
•setpoint 7.4ph (Den Wert mit der Taste Enter und den Tasten Auf und Ab
verändern). Es kann ein Wert zwischen 0 und 14 pH eingestellt werden.
•Sp type acid (Den Wert ACID oder ALKA verändern)
•Ofa Zeit off (Den Wert OFF oder die benötigte Zeit verändern)
•Alr band 1.0 ph (Den Wert zwischen 1 pH und 3 pH verändern)
•Temp 25*C (Den Wert mit der Taste Enter und den Tasten Auf und Ab
verändern). Nur pH.
•Type PROP (Den Wert zwischen OFF, PROP oder ON/OFF )
!Fluss (Den Wert mit der Taste Enter und den Tasten Auf oder Ab verändern).
•Es kann aktiviert (ON) oder deaktiviert (OFF) für das Eingangssignal
eingegeben werden.
!Kalibration (Den Wert mit der Taste Enter und den Tasten Auf und Ab verändern)
•Full (pH 7 und 4, Redox 465 mV Pufferlösungen)
•Easy (pH 7 und 4, Redox 465 mV Pufferlösungen)
•Aus (Deaktiviert)
!Password (Den Wert mit der Taste Enter und den Tasten Auf und Ab verändern,
Standardwert 0000)
•Speichern und Verlassen des Menüs mit der Taste ESC
oVerlassen nein(Den Wert mit der Taste Enter und den Tasten Auf und Ab verändern und
mit Enter bestätigen)
•Zum Ansaugen der Pumpe die Taste Auf 3 Sekunden lang gedrückt halten und die Redox-Pumpe
saugt an
oAnsaugung 700mv
•Zum Ansaugen der Pumpe die Taste Auf 3 Sekunden lang gedrückt halten und die pH-Pumpe saugt
an
oansaugung 7.2ph
•Funktion Pumpensperre
oAuf und Enter (zusammen) drücken, nach 5 Sekunden wird Stopp rx angezeigt. Zum
Entsperren erneut drücken.
oAuf und Enter (zusammen) drücken, nach 5 Sekunden wird Stopp pH angezeigt. Zum
Entsperren erneut drücken.
CAL
ENT
ESC
MODE
CAL
ENT
ESC
MODE
prog
CAL
ENT

0000137934 rev. 1.0
3
•Das System führt eine zur Messung gegenüber dem Set-Point proportionale Dosierung aus (25%
minimale Dosierung, maximale Dosierung 90% von 10 Minuten Zeit als Dosierdauer)
Anmerkungen: Das System verlässt nach 1 Minute automatisch das Menü, das System speichert
keinen der Parameter.
Hauptplatine
EXP
RL pH ALARM
INPUT
FLOW
RELAY RELAY RELAY
RX
PUMP
pH
PUMP
N
L
RL RX
TEMP
PROBE
LEV
pH
LEV
RX
NOT
USED
+-
INPUT
pH
+-
INPUT
RX
NOT
USED
12 3 45678 1910
13
FUSE
11
12
Kabelanschluss:
1) Eingang Sonde pH
2) Eingang Sonde Redox
3) Eingang Temperatursonde (PT100)
4) Eingang Füllstandssonde Redox (Produkt im Tank)
5) Eingang Füllstandssonde pH (Produkt im Tank)
6) Eingang Zuflusssignal (Durchflussrate) [elektrisches Signal 230 Vac]
7) Ausgang Relais für Elektroventil pH (Kontakt sauber, Relais 250 Vac, 10 A)
8) Ausgang Relais für Alarm (Kontakt sauber, Relais 250 Vac, 10 A)
9) Ausgang Relais für Elektroventil Redox (Kontakt sauber, Relais 250 Vac, 10 A)
10) Stromversorgung des Systems 230 Vac 50-60 Hz.
11) Stromunterbrechungsschalter
12) 500 mA träge Sicherung
13) Ausgang pH-Pumpe und Redox-Pumpe

0000137934 rev. 1.0
4
Kalibrierung der H-Sonde
1
2
Die Sonde spülen
3
Die Sonde in die Pufferlösung
halten
4
Kalibration
Die Taste Kal 3 Sekunden lang
drücken
pH-Kalibrierung einstellen
5
Kal_drucken
Kalibrierungsdauer 1 Minute
60s pause
6
7pHQualitat 100%
Qualität der Sonde
7
Die Sonde spülen
8
Die Sonde in die Pufferlösung
halten
9
4pH Kal drucken
Kalibrierungsdauer 1 Minute
60s pause
10
4pH Qualitat 100%
Qualität der Sonde
11
Die Sonde spülen
12
13
Zum Speichern die Taste Enter
drücken und die Kalibrierung
verlassen
14
Normalzustand
15
Anmerkungen
Wenn Kalibrierung = Easy eingegeben wurde, wird die Funktion für 1 Punkt erfolgen, nur Pufferlösung 7 pH.
CAL
ENT
CAL
ENT
CAL
ENT
CAL
ENT

0000137934 rev. 1.0
5
Kalibrierung der Redox-Sonde
1
2
Die Sonde spülen
3
Die Sonde in die Pufferlösung halten
4
Kalibration
Die Taste Kal 3 Sekunden lang
drücken
Redox-Kalibrierung einstellen
5
465mvKal Drucken
Kalibrierungsdauer 1 Minute
60s pause
6
465mv Qualitat 100%
Qualität der Sonde
7
8
9
Die Taste Kal 3 Sekunden lang
drücken
10
Normalzustand
11
CAL
ENT
CAL
ENT
CAL
ENT

0000137934 rev. 1.0
6
Alarm
Display
Relais
Abhilfe
Füllstandsalarm
Fullstand 7,2 ph
Fullstand 720 mv
Alarm Relais
geschlossen
- Die Taste Enter drücken, um
das Alarmrelais zu offen
- Produkt im Produkttank
auffüllen
Erster OFA-Alarm (Zeit >70%)
Alr ofa 7,2 ph
Alarm Relais
geöffnet
- Enter drücken, um ein Reset
durchzuführen
Zweiter OFA-Alarm (Zeit >100%)
Stop ofa 7,2 ph
Alarm Relais
geschlossen
- Enter drücken, um ein Reset
durchzuführen
Durchfluss
Durchfluss 7,2 ph
Alarm Relais
geöffnet
- Durchfluss wieder herstellen
Systemfehler
Parameter error
Alarm Relais
geöffnet
- Enter drücken, um die
Werkseinstellungen wieder
herzustellen
- Einheit kaputt
Kalibrierungsfehler
Falsch 7 ph
Falsch 4 ph
Falsch 465 mv
Alarm Relais
geöffnet
- Sonde oder Pufferlösung
austauschen
und die Kalibrierung
durchführen
Um die Werkseinstellungen wieder herzustellen:
•Das System ausschalten
•Die Tasten AUF und AB zusammen gedrückt halten und
das System einschalten.
•Das System zeigt folgendes an: Initial storung no
•AUF drücken Initial storung Yes
•Enter drücken, um die Werkseinstellungen wieder
herzustellen
Werksparameter:
•Sprache = UK
•SetPoint Wert = 7,4 pH; 750 mV (Rx)
•Dosiermethode = Acid; Low (Rx)
•OFA-Zeit = OFF
•Kaliebrierung = Full
•Durchflusseingang = OFF
•Type-Dosier = PROP
set
esc
enter
cal
prog
CAL
ENT
ESC
MODE
prog

0000137934 rev. 1.0
1
POOL BASIC ASTRALPOOL

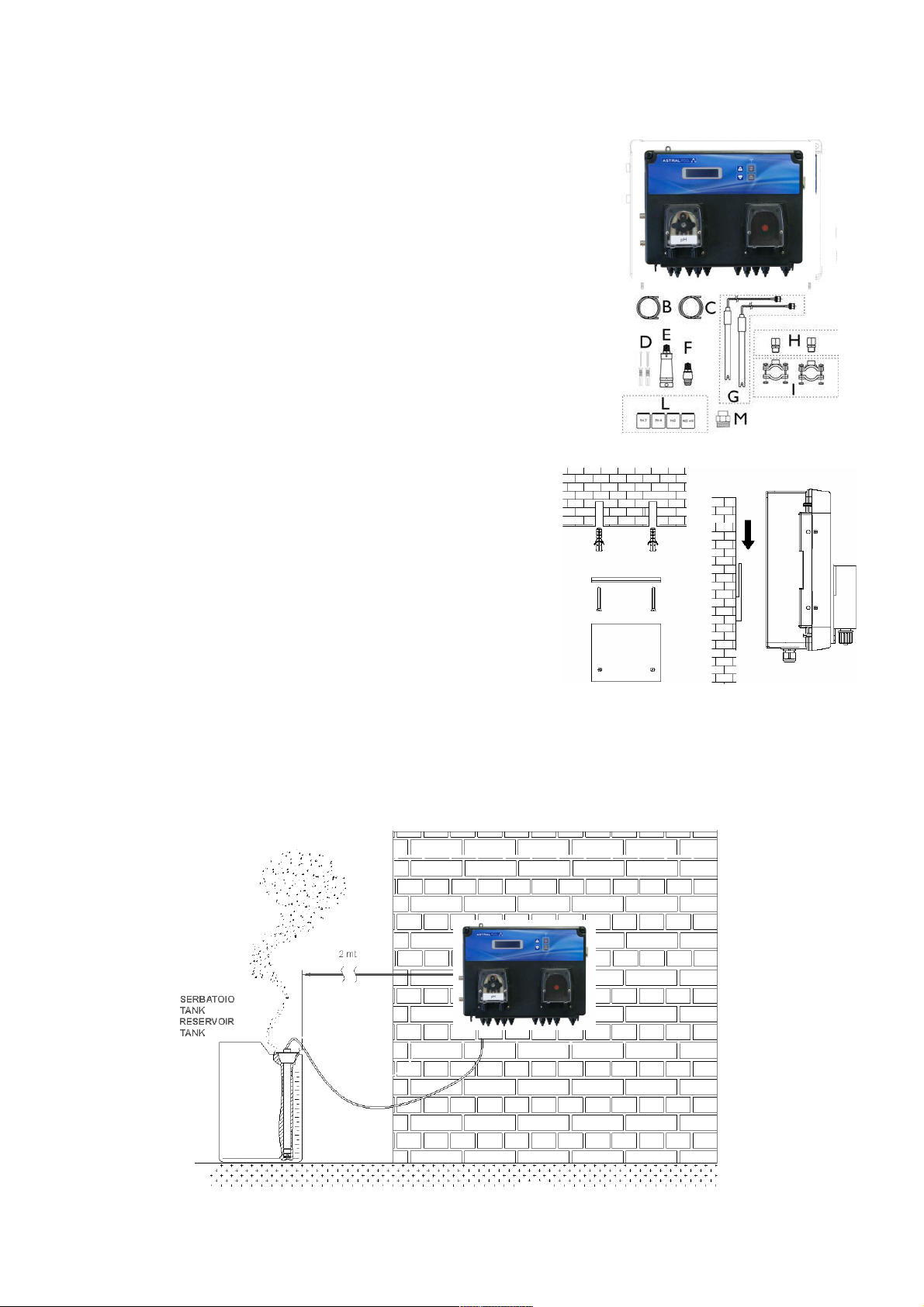

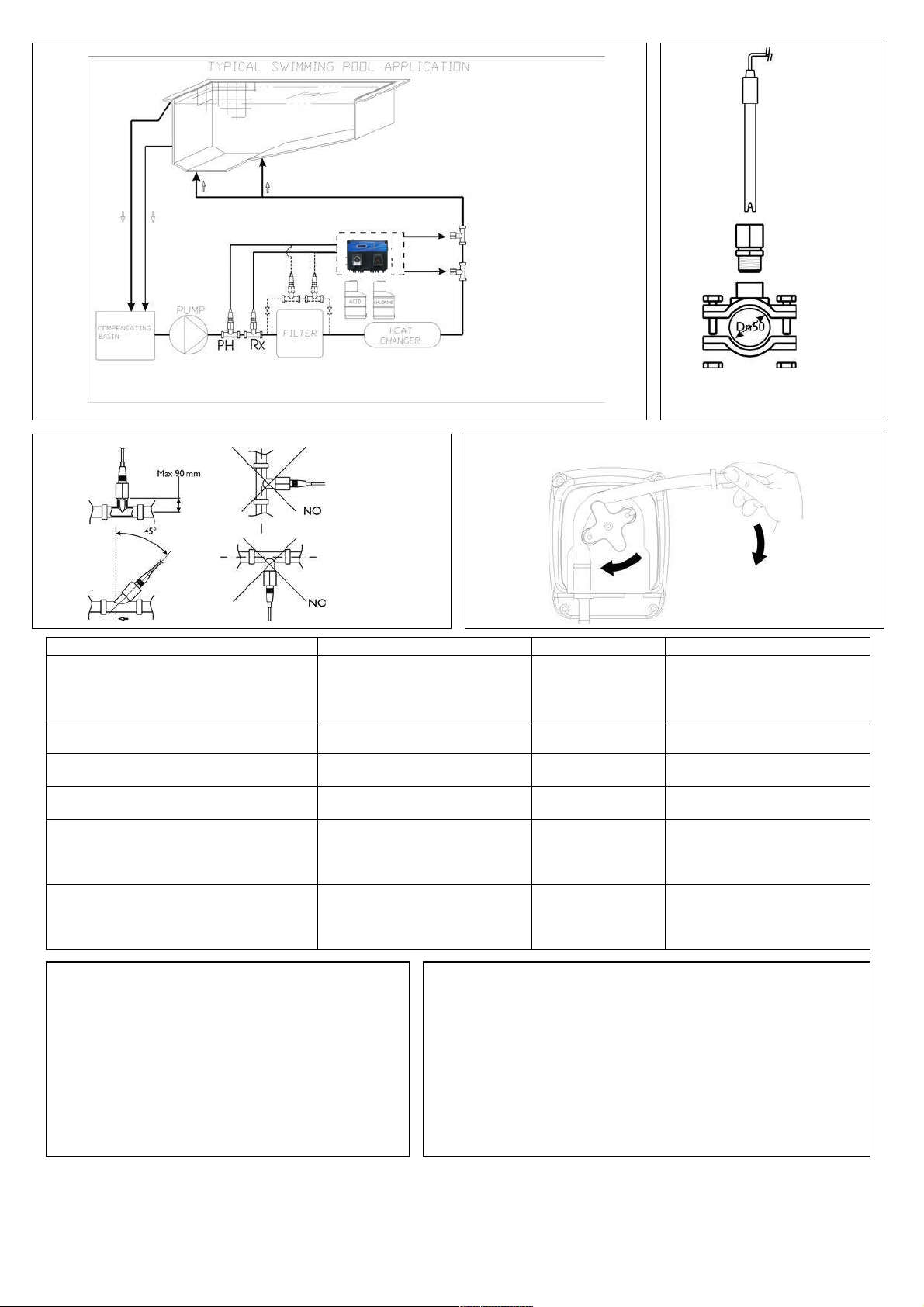

Contenido del embalaje:
A) Unidad de control "Basic POOL Doble" pH y REDOX
B) Tubo de aspiración en PVC Crystal 4x6 (2 m)
C) Tubo de envío en polietileno (3m)
D) Tornillos con tacos (φ= 6 mm)
E) Filtro de fondo (PVC)
F) Válvula de retención en FPM (3/8” GAS)
G) Sondas pH y Redox
H) PSS3 porta sonda (1/2” GAS)
I) Soporte de montaje para PSS3 para tubo de 2 pulgadas (φ=50 mm)
L) pH 4, pH 7, 465 mV, H2O soluciones tampón
M) Reducción para la válvula antirretorno
Montaje en pared
CARACTERÍSTICAS TÉCNICAS
Dimensiones (A – A– L) 234x162x108 mm
Peso 1 kg
Alimentación 230 VCA 50-60 Hz
Consumo 12 W o 18 W
Caudal bomba 0,4l/h; 1,5 l/h; 5 l/h
Presión máxima 1,5 bar
Accionamiento de la bomba Pausas - Trabajo
Escala de medida 0÷14,0 pH; Redox 0÷+1000 mV
Precisión +/-0,1 pH; ±10 mV
Precisión ±0,02 pH; ± 3 mV
Calibración sonda Automática
ATENCIÓN
set
esc
enter
cal
prog
CAL
ENT
ESC
MODE
prog

0000137934 rev. 1.0
2
Configuraciones
Funciones:
•Calibración (Pulsar la tecla Cal por 3 segundos):
oSeleccionar la sonda a calibrar pH o Redox con las teclas Arriba o Abajo.
oFunción Estándar de calibración de la sonda con la solución tampón 7 y 4 y 465 mV para el
Redox.
•Punto de Ajuste (Pulsar la tecla Ajs):
oPulsar la tecla Ajs y seleccionar la medida utilizando las teclas Arriba y Abajo, pulsar la tecla
Intro para modificar y confirmar.
!Sp 750mv 700 mv
!SP 7.4ph 7.6 ph
•Pulsar las teclas Cal y Ajs (juntas) por 5 segundos y se ejecutará la Configuración de programación:
oprogramacion
!Idioma (Se puede elegir entre 5 idiomas disponibles (EN, IT, SP, DE, FR)
!Medida Redox
•Setpoint 750 mv (Modificar el valor con la tecla Intro y las teclas Arriba y
Abajo ) Se puede configurar el valor entre 0 y 1000 mV para Redox
•Dosif. bajo(Modificar valor BAJO o ALTO)
•Tiempo ofa OFF (Modificar el valor OFF o el Tiempo necesario)
•Alr band 100 rx (Modificar el valor de 100 a 300 mV )
•Type PROP (Modificar el valor entre OFF, PROP, ON/OFF o TIMED)
sólo si establece en Timed hay dos nuevas entradas para hacer un ciclo de
dosificación ON / OFF seleccionable)
!Timed ON (Cambie el valor de 1 a 120 minutos)
!Timed OFF (Cambie el valor de 1 a 120 minutos)
!Setpoint ph
•Setpoint 7.4ph (Modificar el valor con la tecla Intro y las teclas Arriba y
Abajo) Se puede configurar el valor entre 0 y 14 pH
•Dosif. acido(Modificar valor ÁCIDO o ALCALINO)
•Tiempo ofa off (Modificar el valor OFF o el Tiempo necesario)
•Alr band 1.0 ph (Modificar el valor de 1 pH a 3 pH)
•Temp 25*C (Modificar el valor con la tecla Intro y las teclas Arriba y Abajo)
sólo pH.
•Type PROP (Modificar el valor entre OFF, PROP o ON/OFF )
!Flujo (Modificar el valor con la tecla Intro y las teclas Arriba o Abajo)
•Se puede programar Habilitado (On) o Deshabilitado (OFF) para la señal de
entrada.
!Calibracion(Modificar el valor con la tecla Intro y las teclas Arriba y Abajo)
•Full (pH 7 y 4, Redox 465 mV Soluciones tampón)
•Easy (pH 7, Redox 465 mV Soluciones tampón)
•Off (Deshabilitado)
!Password(Modificar el valor con la tecla Intro y las teclas Arriba y Abajo, valor
estándar 0000)
•Guardar y salir del Menú con la tecla SAL
oSalin no/SI(Modificar el valor con la tecla Intro y las teclas Arriba y Abajo y confirmar con
Intro)
•Cebado Bomba mantener pulsada la tecla Arriba para 3 segundos y la bomba Redox empieza el
cebado
ocebado 700mv
•Cebado Bomba mantener pulsada la tecla Abajo para 3 segundos y la bomba pH empieza el
cebado
ocebado 7.2ph
•Función Bloqueo Bombas
oPulsar Arriba e Intro (juntas), al cabo de 5 segundos se visualiza paro Rx pulsar
nuevamente para desbloquear
oPulsar Abajo e Intro (juntas), al cabo de 5 segundos se visualiza paro ph pulsar
nuevamente para desbloquear
•El sistema efectúa una dosificación proporcional a la medida con respecto al Punto de Ajuste (25%
dosificación mínima, dosificación máxima 90% de 10 minutos de tiempo como periodo de
dosificación)
enter
cal
enter
cal
set
esc
set
esc
enter
cal
prog

0000137934 rev. 1.0
3
Notas: El sistema sale automáticamente del Menú al cabo de 1 minuto de tiempo, el sistema no
guarda ningún parámetro.
Placa principal
EXP
RL pH ALARM
INPUT
FLOW
RELAY RELAY RELAY
RX
PUMP
pH
PUMP
N
L
RL RX
TEMP
PROBE
LEV
pH
LEV
RX
NOT
USED
+-
INPUT
pH
+-
INPUT
RX
NOT
USED
12 3 45678 1910
13
FUSE
11
12
Conexión cables:
1) Entrada sonda pH
2) Entrada sonda Redox
3) Entrada sonda Temperatura (PT100)
4) Entrada sonda Nivel Redox (Producto en el depósito)
5) Entrada sonda Nivel pH (Producto en el depósito)
6) Entrada señal Flujo (Caudal) [Señal eléctrica 230 Vca]
7) Salida Relé para Electroválvula pH (Contacto limpio, Relé 250 Vca 10 A)
8) Salida Relé para Alarma (Contacto limpio, Relé 250 Vca 10 A)
9) Salida Relé para Electroválvula Redox (Contacto limpio, Relé 250 Vca 10 A)
10) Alimentación sistema 230 Vca 50-60 Hz
11) Interruptor de alimentación
12) Fusible 500mA retardado
13) Salida bomba pH y bomba Redox

0000137934 rev. 1.0
4
Calibración sonda pH
1
2
Lavar la sonda
3
Conservar la sonda en la solución
tampón
4
Calibracion
Pulsar la tecla Cal por 3 segundos
programar calibración pH
5
Pulsar cal
Duración calibración 1 minuto
Espere 60s
6
7pH Calidad 100%
Calidad sonda
7
Lavar la sonda
8
Conservar la sonda en la solución
tampón
9
4pH Pulsar cal
Duración calibración 1 minuto
Espere 60s
10
4pHCalidad 100%
Calidad Sonda
11
Lavar la sonda
12
13
Pulsar tecla Intro guardar salir
14
Estado Normal
15
Notas:
Si ha sido configurado Calibración = Fácil la función será para 1 punto, sólo solución tampón 7 pH.
enter
cal
enter
cal
enter
cal
enter
cal

0000137934 rev. 1.0
5
Calibración sonda Redox
1
2
Lavar la sonda
3
Conservar la sonda en la solución
tampón
4
Calibración
Pulsar la tecla Cal por 3 segundos
programar calibración Redox
5
465mvPulsar cal
Duración calibración 1 minuto
Espere 60s
6
465mvCalidad 100%
Calidad Sonda
7
8
9
Pulsar la tecla Cal por 3 segundos
10
Estado Normal
11
enter
cal
enter
cal
enter
cal

0000137934 rev. 1.0
6
Alarma
Display
Relé
Acción a efectuar
Nivel
Nivel 7,2 ph
Nivel 720 mv
Alarma Relé
Cerrada
- Pulsar la tecla Intro para abrir
Alarma Relé
- Restablecer el producto en el
depósito
OFA Primera Alarma (tiempo > 70%)
Alr ofa 7,2 ph
Alarma Relé
Abierta
- Pulsar Intro para restablecer
OFA Segunda Alarma (tiempo = 100%)
Paro ofa 7,2 ph
Alarma Relé
Cerrada
- Pulsar Intro para restablecer
Flujo
Caudal 7,2 ph
Alarma Relé
Abierta
- Restablecer Flujo
Error de Sistema
Parameter error
Alarma Relé
Abierta
- Pulsar Intro para restablecer
parámetros predefinidos
- Unidad rota
Error Calibración
Incorrecto 7 ph
Incorrecto 4 ph
Incorrecto 465 mv
Alarma Relé
Abierta
- Sustituir sonda o solución
tampón y efectuar la
calibración
Para restablecer los parámetros de fábrica:
•Apagar el sistema
•Mantener pulsadas las teclas Arriba y Abajo juntas y
poner en marcha el sistema.
•El sistema visualizará Init.default no
•Pulsar ARRIBA Init.default Yes
•Pulsar la tecla Intro para restablecer los parámetros de
fábrica.
Parámetros de fábrica:
•Idioma = UK
•Valor Punto de Ajuste = 7,4 pH; 750 mV (Rx)
•Método Dosificación = Ácido bajo (Rx)
•Tiempo OFA = OFF
•Calibración = Lleno
•Entrada Flujo = OFF
•Type Dosificación = PROP
set
esc
enter
cal
prog
