Q2829
GigaX 1008B
GigaX 1005B
10/100Mbps Fast Ethernet Switch
Quick Installation Guide
Copyright © 2006 ASUSTeK COMPUTER INC.
All Rights Reserved.

Español
Türkçe
Русский
繁體中文
简体中文
日本語 Italiano Deutsch EnglishFrançais
한국어
Content
English................................................................1
Français..............................................................6
Deutsch ............................................................10
Italiano..............................................................14
Español.............................................................18
Türkçe ..............................................................22
Русский ...............................................................26
繁體中文 ............................................................30
简体中文 ............................................................34
日本語................................................................38
한국어................................................................42

2Quick Installation Guide
English
Thank you for purchasing the ASUS GigaX 1008B/100�B Switch!100�B Switch!
This high-performance 10/100Mbps Fast Ethernet Switch features auto-
negotiation, auto MDI/MDI-X function, plug-and-play, store-and-forward
switching mode, and dedicated 10/100Mbps connection.
Introduction
Features
• Auto-negotiation. This feature allows the switch to automatically
negotiatethe highest possible common transmission speed between
two devices.
• Auto MDI / MDI-X function. This feature allows you to use each port
to connect to another switch or hub with no crossover RJ-4� cable.
• Plug-and-play. The device does not need any software and is also
fully compliant with all kinds of network protocols.
• Store-and-forward switching mode. This promises low latency and
eliminates all the network errors, including run and CRC error packets.
When under full-duplex mode, transmission and reception of the frames
occur simultaneously. This occurs without causing collisions or doubling
the network bandwidth.
• Dedicated 10/100Mbps connection. The switch delivers a dedicated
10/100Mbps connection to every attached client with no bandwidth
congestion issue.
Before you start, check the following package contents:
One switch (� or 8 port 10/100Mbps Fast Ethernet Switch)
AC power adapter
Quick Installation Guide
Package contents

3
Quick Installation Guide
English
Technical specications
Standard
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x full duplex operation and ow control
Interface � x10/100Mbps RJ-4� Fast Ethernet Ports
8 x 10/100Mbps RJ-4� Fast Ethernet Ports
Uplink Auto MDI/MDI-X (Auto crossover)
Network Speed 10/100Mbps Full/Half duplex mode auto detection
MAC Address
Table 1K MAC address entries
Memory �12 KB (GX100�B)
768 KB (GX1008B)
Power Supply External Power adapter �VDC 0.6A
EMI CE, FCC and VCCI class B
Front panel LED indicators
GX100�B

4Quick Installation Guide
English
LED Color Status Description
POWER Green ON The switch is on
OFF The switch is offis off
LINK/ACT Green ON Link is established
BLINKING Link is established, and data is
being transmitted or received.
OFF No connection
Rear panel ports
1
DC 5V
2345
GX100�B
GX1008B
1. Ports 1-5. Five 10/100Mbps RJ-4� ports connect computers or
network devices.
2. Power port. This port connects the AC power adapter.
12

5
Quick Installation Guide
English
Plug the network cable to the switch. The switch automatically detects the
type of cable attached to it, and adjusts the speed and duplex.
Powering on
1. Connect the AC power adapter to the power port on the switch
rear panel.
2. Connect the plug of the adapter to an AC power source.Connect the plug of the adapter to an AC power source.
Connecting computers to the switch

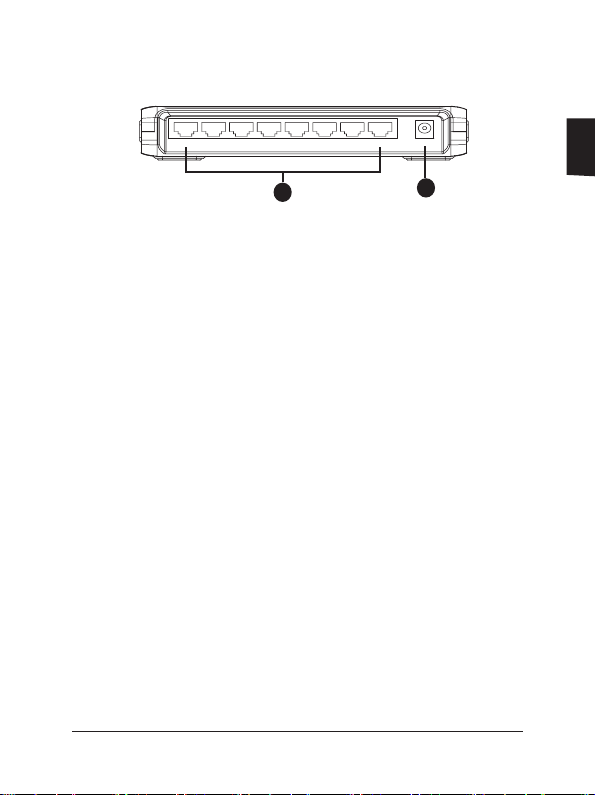

GX1008B
1. Ports 1-8. Eight 10/100Mbps RJ-4� ports connect computers or
network devices.
2. Power port. This port connects the AC power adapter.
1
DC 5V
2345678
12
Warranty information
Refer to ASUS website or contact your retailer.

6Guide d’installation rapide
Français
 



Introduction
Caractéristiques
• Auto-négociation


• Auto MDI / MDI-X


• Plug-and-play

• Commutation Store-and-forward.




• Connexion 10/100Mbps dédiée 
     





Contenu de la boîte

7
Guide d’installation rapide
Français
Spécications techniques




     
    
 


 


 
 

 
 
Indicateurs LED du panneau avant


8Guide d’installation rapide
Français
   
 Vert  
  
 Vert  
 

 
Ports du panneau arrière
1
DC 5V
2345


 Ports 1-5. 

 Port d’alimentation.

12

9
Guide d’installation rapide
Français
     


Démarrage
 

         


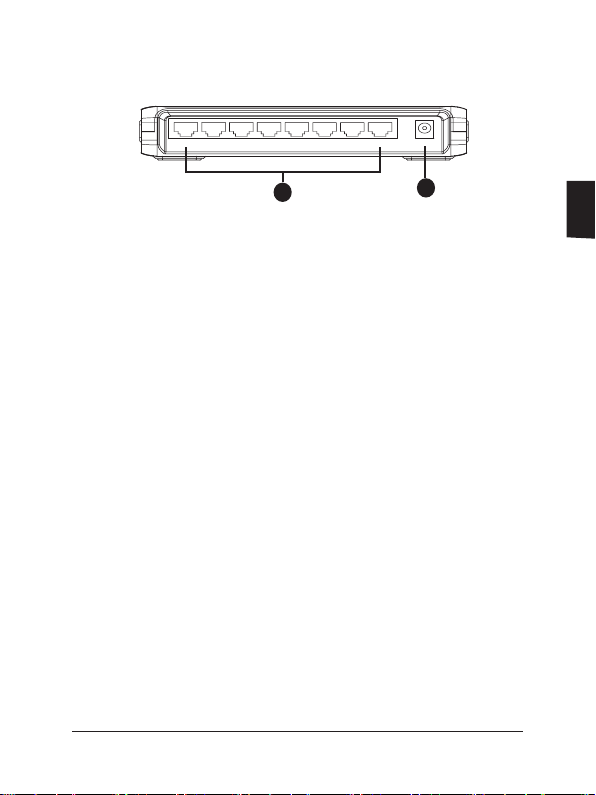

Connecter des ordinateurs au switch

 Ports 1-8. 

 Port d’alimentation.

1
DC 5V
2345678
12
Informations sur la garantie



10 Schnellstartanleitung
Deutsch
Vielen Dank, dass Sie den ASUS GigaX 1008B/1005B Switch gekauft1005B Switch gekauft
haben! Dieser Hochleistungs-10/100Mbps-Fast-Ethernet-Switch
beherrscht automatische Verhandlung, die automatische MDI/MDI-X-
Funktion, Plug-and-Play, den Store-and-Forward Switching-Modus und
fest zugeordnete 10/100Mbps-Verbindung.
Einführung
Funktionen
• Automatische Verhandlung. Diese Funktion ermöglicht dem
Switch die automatische Verhandlung höchstmöglicher gebräuchlicher
Übertragungsraten zwischen zwei Geräten.
• Auto MDI- / MDI-X-Funktion. Diese Funktion ermöglicht Ihnen die
Benutzung jedes Ports, um einen anderen Switch oder Hub ohne ein
RJ-45-Crossover-Kabel anzuschließen.
• Plug-and-Play. Das Gerät benötigt keine Software und ist voll
kompatibel mit allen Arten von Netzwerkprotokollen.
• Store-and-forward-switching-Modus. Diese Funktion verspricht
eine geringe Latenz und verhindert alle Netzwerkfehler, eingeschlossen
Laufzeitfehler und CRC-Fehlerpakete. Im Vollduplex-Modus erfolgt
die Übertragung und der Empfang der Frames gleichzeitig und ohne
Kollisionen oder Verdoppelung der Netzwerkbandbreite.
• Fest zugeordnete 10/100Mbps-Verbindung. Der Switch bietet eine
fest zugeordnete 10/100Mbps-Verbindung, zu jeden angeschlossenen
Client und ohne Bandbreitenüberlastung.
BevorSiebeginnen,überprüfenSiedieVerpackungbitteauffolgendenInhalt:
Ein Switch (5- oder 8-Port 10/100Mbps Fast Ethernet Switch)
Netzteil
Schnellstartanleitung
Packungsinhalt

11
Schnellstartanleitung
Deutsch
Technische Daten
Standard
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Vollduplex-Betrieb und Flusskontrolle
Schnittstelle 5* 10/100Mbps RJ-45 Fast Ethernet-Ports
8* 10/100Mbps RJ-45 Fast Ethernet-Ports
Uplink Auto MDI/MDI-X (Auto-Crossover)
Netzwerk-
geschwindigkeit
10/100Mbps Full/Half-Duplexmodus
(automatische Erkennung)
MAC-Adressen-
tabelle 1K MAC-Adresseneinträge
Speicher 512 KB (GX1005B)
768 KB (GX1008B)
Stromversorgung Externes Netzteil 5V Gleichspannung 0,6A
EMI CE, FCC und VCCI Klasse B

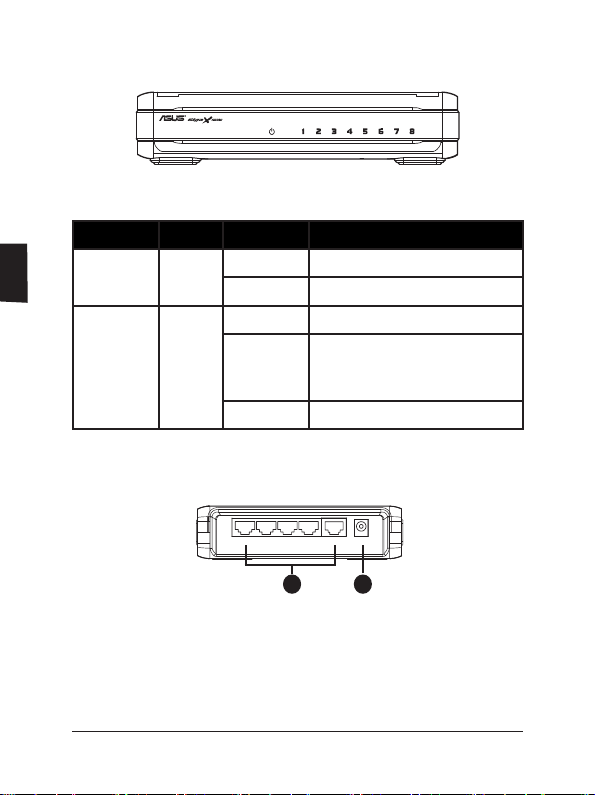

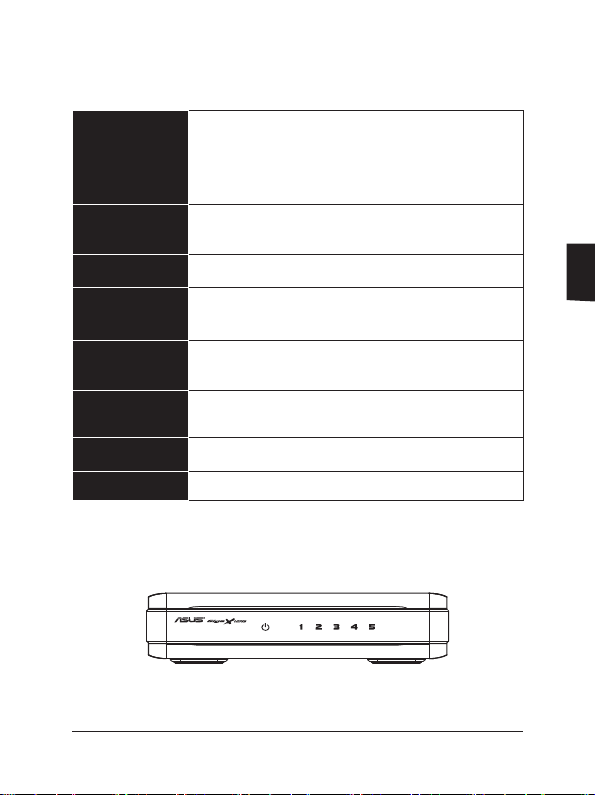

Fronttafel-LED-Anzeigen
GX1005B

12 Schnellstartanleitung
Deutsch
LED Farbe Status Beschreibung
POWER Grün EIN Der Switch ist eingeschaltet.
AUS Der Switch ist ausgeschaltet.
LINK/ACT Grün EIN Verbindung ist hergestellt.
BLINKEN Verbindung ist hergestellt und
Daten werden übertragen oder
empfangen.
AUS Keine Verbindung.
Rückseitenanschlüsse
1
DC 5V
2345
GX1005B
GX1008B
1. Ports 1-5. Fünf 10/100Mbps RJ-45-Ports für Computer oder
Netzwerkgeräte.
2. DC 5V. Dieser Anschluss ist für das Netzteil vorgesehen.
12

13
Schnellstartanleitung
Deutsch
Stecken Sie das Netzwerkkabel in den Switch. Der Switch erkennt
automatisch den Typ des angeschlossenen Kabels und stellt daraufhin
die Geschwindigkeit und den Duplex-Modus ein.
Einschalten
1. Verbinden Sie das Netzteil mit dem Stromanschluss an der
Rückseite des Switch.
2. Stecken Sie den Stecker des Netzteils in die Steckdose..
Verbinden von Computern mit dem Switch

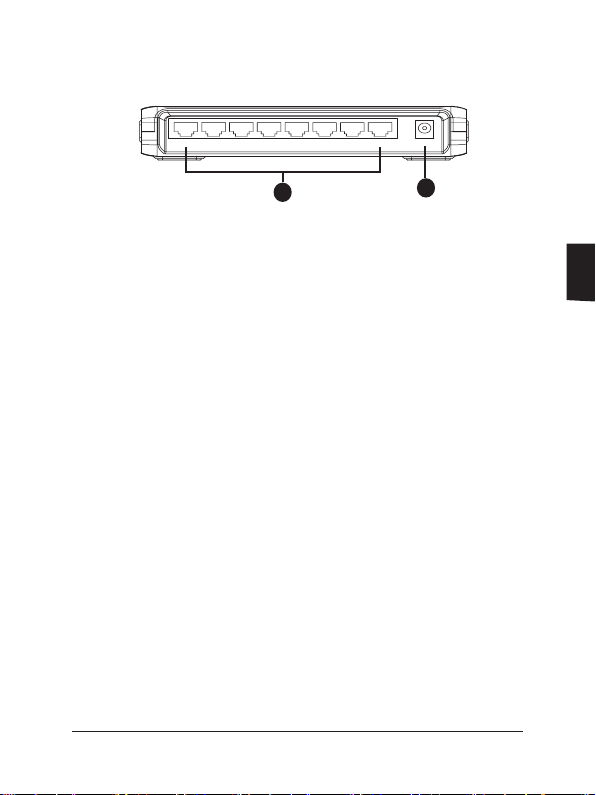

GX1008B
1. Ports 1-8. Acht 10/100Mbps RJ-45-Ports für Computer oder
Netzwerkgeräte.
2. DC 5V. Dieser Anschluss ist für das Netzteil vorgesehen.
1
DC 5V
2345678
12
Garantieinformation
Beziehen Sie sich auf die ASUS-Webseite oder kontaktieren Sie Ihren
Händler.

14 Guida Rapida all’ Installazione
Italiano
Grazie per aver acquistato lo Switch ASUS GigaX 1008B/1005B!Switch ASUS GigaX 1008B/1005B!ASUS GigaX 1008B/1005B!1005B!
Questo Switch Fast Ethernet 10/100Mbps ad elevate prestazioni è
caratterizzato da negoziazione automatica, funzione auto MDI/MDI-X,
plug-and-play, modalità commutazione store-and-forward e connessione
dedicata 10/100Mbps.
Prefazione
Caratteristiche
• Negoziazione Automatica. Questa funzionalità consente allo switch
di negoziare in forma automatica la più elevata velocità di trasmissione
possibile fra due dispositivi.
• Funzione Auto MDI / MDI-X. Questa funzionalità consente di utilizzare
ciascuna porta per la connessione ad un altro switch o hub senza cavo
incrociato RJ-45.
• Plug-and-play. Il dispositivo non necessita di software ed è anche
completamente compatibile con tutti i tipi di protocolli di rete.
•Modalità Commutazione Store-and-forward. Questa tecnica permette
bassa latenza ed elimina tutti gli errori di rete, compresi gli errori di
pacchetto Runt e CRC. In modalità full-duplex, trasmissione e ricezione
dei frame avvengono simultaneamente, senza causare collisioni,

• Connessione Dedicata 10/100Mbps. Lo switch invia una connessione
dedicata 10/100Mbps ad ogni client connesso, senza congestionare la
banda.
Prima di iniziare, controllare il seguente contenuto:
Uno switch (Switch Fast Ethernet 10/100Mbps da 5 o 8 porte)
Alimentatore AC

Contenuto della Confezione

15
Guida Rapida all’ Installazione
Italiano
Speciche Tecniche
Standard
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
   IEEE 802.3x per operazioniper operazioniper operazioni
full duplex
Interfaccia 5* Porte Fast Ethernet RJ-45 10/100MbpsPorte Fast Ethernet RJ-45 10/100Mbps10/100Mbps
8* Porte Fast Ethernet RJ-45 10/100MbpsPorte Fast Ethernet RJ-45 10/100Mbps10/100Mbps
Uplink Auto MDI/MDI-X (Auto crossover)
Velocità di Rete Rilevazione automatica della velocità (10/100Mbps)10/100Mbps)
e della modalità operativa full/half duplex
Tabella MACMAC
Address 1K MAC address
Memoria 512 KB (GX1005B)
768 KB (GX1008B)
Alimentazione Alimentatore esterno 5VDC 0.6A
EMI CE, FCC e VCCI classe B

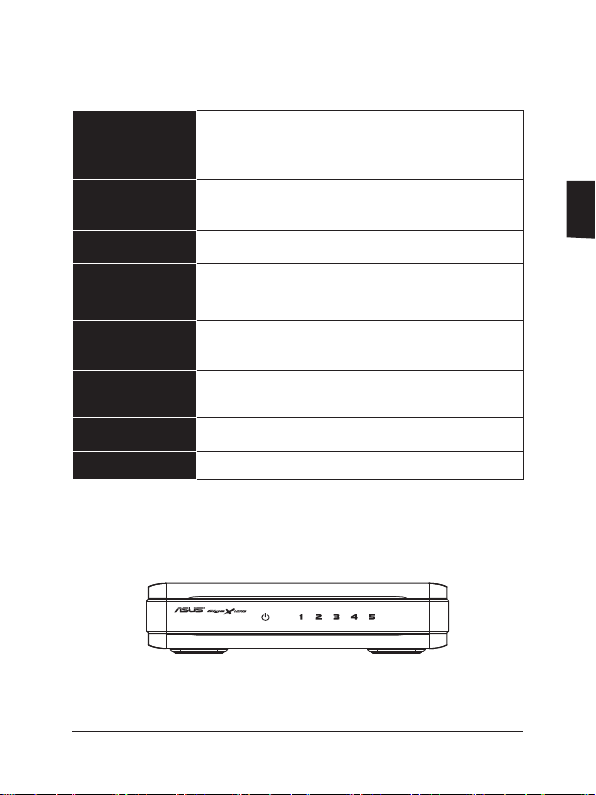

Indicatori LED sul Pannello FrontaleLED sul Pannello Frontale
GX1005B

16 Guida Rapida all’ Installazione
Italiano
LED Colore Stato Descrizione
POWER Verde ACCESO Lo switch è acceso
SPENTO Lo switch è spentospento
LINK/ACT Verde ACCESO Collegamento stabilito
LAMPEG-
GIANTE
Collegamento stabilito,
trasmissione o ricezione dati
in corso.
SPENTO Assenza di Connessione
Porte sul Pannello Posteriore
1
DC 5V
2345
GX1005B
GX1008B
1. Porte 1-5. Cinque porte RJ-45 10/100Mbps collegano computer
o dispositivi di rete.
2. Porta di Alimentazione. 
AC.
12

17
Guida Rapida all’ Installazione
Italiano
Inserire il cavo di rete nello switch. Lo switch rileva automaticamente il
tipo di cavo collegato e regola velocità e duplex.
Accensione
 
posteriore dello switch.
                 
alimentazione AC.
Collegamento Computer allo Switch
GX1008B
1. Porte 1-8. Otto porte RJ-45 10/100Mbps collegano computer o
dispositivi di rete.
2. Porta Alimentazione.
1
DC 5V
2345678
12
Garanzia
Riferirsi al sito web ASUS o contattare il rivenditore.

18 Guía de Instalación Rápida
Español
Contenidos del embalaje
Antes de comenzar, compruebe los contenidos del embalaje:
Switch (Fast Ethernet de 5 u 8 puertos a 10/100Mbps)
Adaptador de corriente AC
Guía de instalación rápida
• Negociación automática.Estafunciónpermitenegociarautomáticamente
la velocidad de transmisión más alta entre dos dispositivos.
• Función MDI / MDI-X automática. Esta función permite usar cualquier
puerto para conectar a otro Switch o Hub sin necesidad de usar un
cable RJ-45 cruzado.
• Plug-and-play. Este dispositivo no necesita software y es totalmente
compatible con todo tipo de protocolos de red.
• Modo “store-and-forward”.Este modo prometeunabajalatenciayelimina
errores de red, incluyendo “runt” y paquetes con error CRC. En modo full-
duplex, la transmisión y recepción de frames ocurre simultáneamente. Esto
ocurre sin causar colisiones y sin doblar el ancho de banda de la red.
• Conexión dedicada a 10/100Mbps. Este Switch entrega una conexión
dedicada a 10/100Mbps para cada cliente conectado sin problemas de
congestión en ancho de banda.
Funciones
¡Felicitaciones por la adquisición del Switch ASUS GigaX 1008B/1005B!
Este Switch Fast Ethernet 10/100Mbps de alto rendimiento incluye
negociación automática, función MDI/MDI-X automática, “plug-and-play”,
modo “store-and-forward”, y conexión 10/100Mbps dedicada.
Introducción

19
Guía de Instalación Rápida
Español
Especicaciones técnicas
Estándares
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX
IEEE 802.3x Full dúplex y control de ujo
Interfaz 5* Puertos Fast Ethernet 10/100Mbps RJ-45
8* Puertos Fast Ethernet 10/100Mbps RJ-45
Uplink Auto MDI/MDI-X (Detección automática de cable
cruzado)
Velocidad de
red
Detección automática de modo Full/Half dúplex a
10/100Mbps
Tabla de
direcciones MAC 1K de entradas para direcciones MAC
Memoria 512 KB (GX1005B)
768 KB (GX1008B)
Alimentación Adaptador de corriente externo 5VDC 0.6A
EMI CE, FCC y VCCI clase B
Indicadores LED en panel frontal
GX1005B
