auna Amp4 BT SE User manual

www.auna-multimedia.com
Amp4 BT SE
Verstärker
Ampier
10034570

3
DE
TECHNISCHE DATEN
Artikelnummer 10034570
Stromversorgung 230 V~ 50 Hz
Ausgangsleistung
RMS 2 x 20 W
Leistungsaufnahme 120 W
Eingangsempfindlichkeit
INPUT 650 mV
Frequenzgang 20 Hz - 20 kHz
Signal-Rauschabstand
AUX1 85 dB

4
DE
SICHERHEITSHINWEISE
Erklärung der Symbole auf dem Gerät
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNUNG: UM DIE GEFAHR EINES STROMSCHLAGS UND EINER
PERSONENVERLETZUNG ZU VERRINGERN, DAS GEHÄUSE NICHT ÖFFNEN. KEINE FÜR
DEN BENUTZER ZU WARTENDEN TEILE IM GERÄT. WENDEN SIE SICH IM FALLE EINER
REPARATUR NUR AN QUALIFIZIERTES PERSONAL.
Das Blitzsymbol mit dem Dreieck macht Sie auf gefährliche elektrische
Spannung in diesem Gerät aufmerksam, die hoch genug ist, um eine
Stromschlaggefahr darzustellen. Das Gehäuse nicht önen!
Das Ausrufezeichen mit dem Dreieck macht Sie darauf aufmerksam,
dass in der Dokumentation für das Gerät wichtige Bedienungs- und
Wartungshinweise enthalten sind.
Pflege
• Halten Sie den Verstärker trocken. Falls er nass wird, wischen Sie ihn
sofort trocken.
• Verwenden Sie den Verstärker ausschließlich in Umgebungen mit einer
guten Luftzirkulation.
• Schützen Sie den Verstärker vor Staub und Schmutz.
• Gelegentlich mit einem feuchten Tuch wischen, und das Gerät sieht aus
wie neu.
• Verwenden Sie keine scharfen chemischen Reinigungsmittel oder
Lösungsmittel.

5
DE

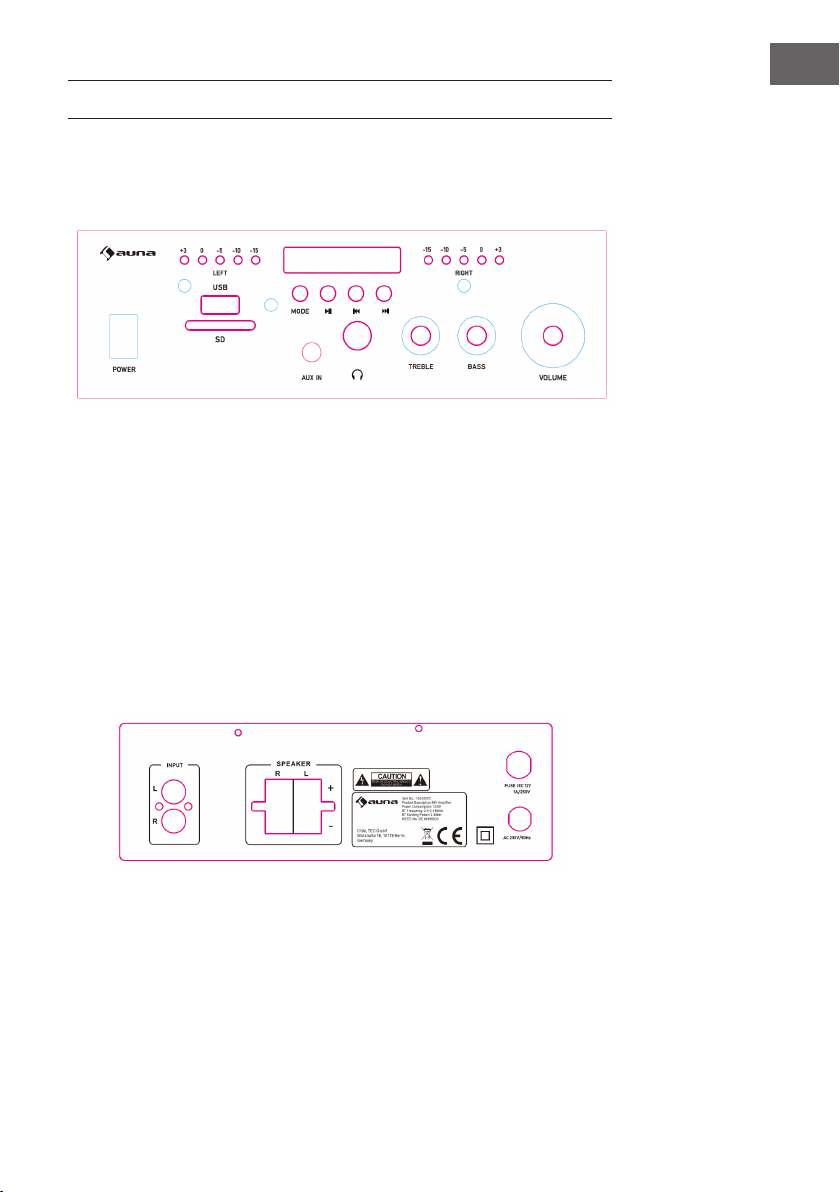

EIGENSCHAFTEN UND BEDIENELEMENTE
1 Power: Gerät ein- und ausschalten.
2 USB-Eingang: Anschluss eines USB-Speichermediums
3 SD-Karteningang: Zum Einstecken einer SD-Karte
4 Mode: Wahl der Eingangsquelle
5 Wiedergabe/Pause
6 Titel zurück: einen Titel zurückspringen
7 Titel vor: einen Titel vorspringen
8 AUX in: Anschluss eines externen Audiogeräts
9 Kopfhöreranschluss
10 Höhen: Einstellung der Höhen
11 Bass: Einstellung des Basses.
12 Lautstärke: Einstellung der Hauptlautstärke
1 LINE IN: Audioeingang
2 Lautsprecheranschluss
1
1 2
2
3
4 5 6 7
89 10 11 12

6
DE
Fernbedienung
1 Equalizer
2 Wiederholung/Zufallswiedergabe
3 Wiedergabe/Pause
4 AUDIO: Null.
5 Input: Wahl der Eingangsquelle
6 Lautstärke - / Lautstärke +
7 Titel zurück / Titel vor
8 - 10 Titel/ +10 Titel
9 Ziernfeld zur Wahl des Titels
1
2
5
4
6
7
3
8
9

7
DE
WIEDERGABE ÜBER BT
Sie können externe Geräte mit eingebautem BT mit dem Verstärker
drahtlos verbinden und über angeschlossene Lautsprecher wiedergeben.
Bei der Herstellung der Verbindung erklingt ein hörbarer Ton, der bei der
Herstellung der Verbindung hilft.
1. Der Verstärker muss eingeschaltet und die Lautstärke herunter geregelt
sein. Um einen besseren Empfang zu haben, schließen Sie die BT-
Antenne auf der Rückseite an.
2. BT/LINE drücken. Eine Stimme spricht „Power on“ und „Pairing“. Dann
ist der Verstärker automatisch bereit, sich mit einem externen Gerät zu
koppeln.
3. Schalten Sie bei dem externen Gerät BT ein.
4. Suchen Sie nach verfügbaren BT-Geräten. Achten Sie darauf, dass Sie
innerhalb der Empfangsreichweite sind. Wählen Sie aus der Liste der
verfügbaren Geräte „AMP-4 BT SE“.
5. Nach der Kopplung hören Sie Stimme, die sagt „Your device is
connected“ (Ihr Gerät ist gekoppelt). Dann wurde die BT-Kopplung
erfolgreich durchgeführt und Sie haben eine BT-Verbindung hergestellt.
6. Sie können nun über das externe Gerät Musik wiedergeben.

8
DE
WARTUNG

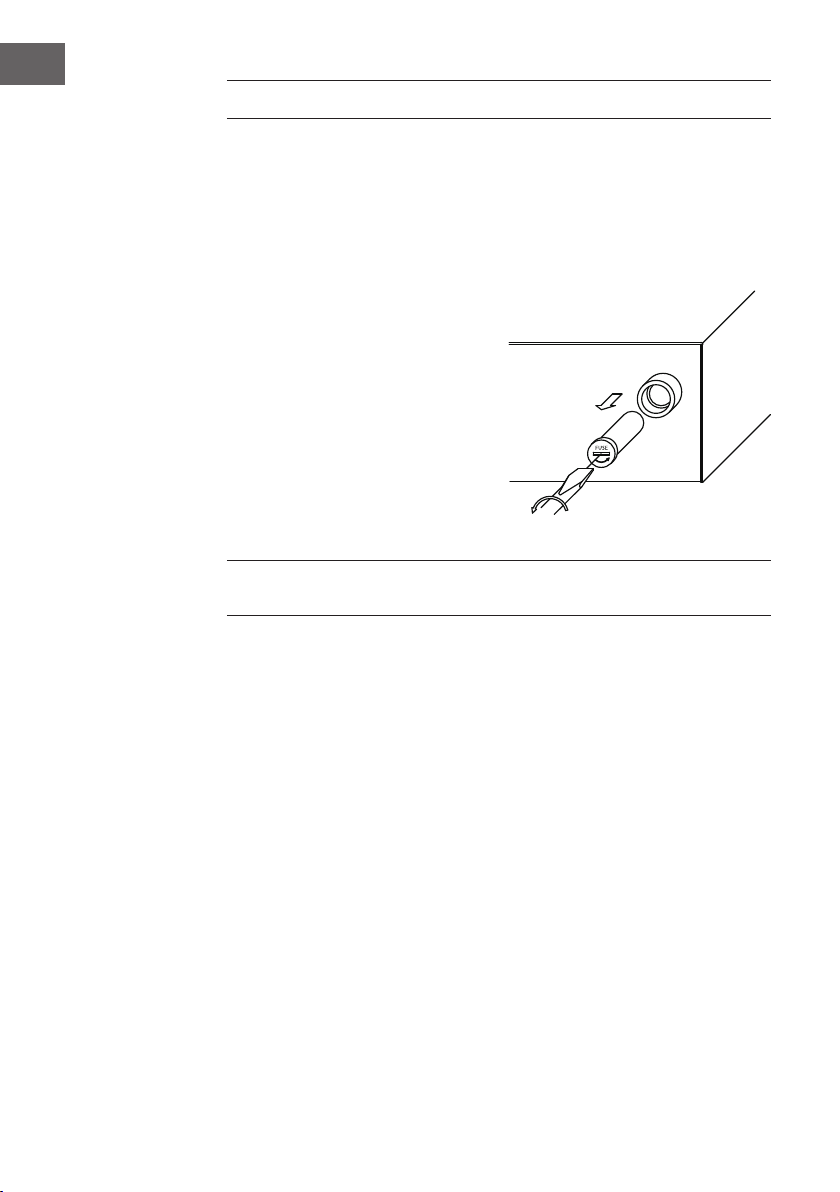

Austausch der Sicherung
Der Verstärker benötigt eine Sicherung mit dem korrekten Sicherungswert,
um das Gerät vor Spannungsschwankungen und Kurzschlüssen zu schützen.
Wenn der Verstärker sich plötzlich abschaltet und nicht wieder einschalten
lässt, ist die Gerätesicherung durchgebrannt.
• Lassen Sie den Verstärker
abkühlen und versuchen, ihn
neu zu starten, bevor Sie die
Sicherung austauschen wollen.
• Ziehen Sie den Netzstecker aus
der Steckdose.
• Drehen Sie die Fassung der
Sicherung und ziehen Sie die
Fassung heraus.
• Nehmen Sie die Sicherung heraus
und ersetzen sie durch eine
Sicherung desselben Typs:
1 A, 250 V, ink, 5x20 mm
Vorsicht: Verwenden Sie nie eine Sicherung mit einem höheren
Sicherungswert.
Sicherung

9
DE
FEHLERBEHEBUNG
Fehler Grund Lösung
Kein Strom
Die Sicherung ist evtl.
durchgebrannt.
Überprüfen Sie die
Gerätesicherung und
ersetzen Sie sie, falls
notwendig.
Kein Ton
Die Audioquelle oder die
Lautsprecher sind nicht
richtig angeschlossen.
Überprüfen Sie die
Verkabelung.
Die Gesamtlautstärke ist
auf Min. eingestellt.
Regeln Sie die Lautstärke
auf eine höhere
Einstellung.
Die Lautsprecherkabel
haben die falsche
Impedanz.
Überprüfen Sie, dass die
Lautsprecherkabel die
richtige Impedanz haben.
Der Verstärker hat sich
abgeschaltet.
Schalten Sie den
Verstärker aus und
lassen ihn abkühlen.
Gewährleisten Sie eine
gute Luftzirkulation und
schalten das Gerät dann
wieder ein.
Rückkopplung
Das Mikrofon und die
Lautsprecher sind zu dicht
beieinander.
Positionieren Sie das
Mikrofon und die
lautsprecher neu.

10
DE
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene
Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische
Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem
normalen Hausmüll entsorgt werden. Informieren Sie sich
über die örtlichen Regelungen zur getrennten Sammlung
elektrischer und elektronischer Gerätschaften. Richten Sie
sich nach den örtlichen Regelungen und entsorgen Sie
Altgeräte nicht über den Hausmüll. Durch die regelkonforme
Entsorgung der Altgeräte werden Umwelt und die
Gesundheit Ihrer Mitmenschen vor möglichen negativen
Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoen zu verringern.
Das Produkt enthält Batterien, die der Europäischen
Richtlinie 2006/66/EG unterliegen und nicht mit dem
normalen Hausmüll entsorgt werden dürfen. Bitte
informieren Sie sich über die örtlichen Bestimmungen zur
gesonderten Entsorgung von Batterien. Durch regelkonforme
Entsorgung schützen Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen vor negativen Konsequenzen.
Konformitätserklärung
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin,
Germany.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2011/65/EU (RoHS)
2015/53/EU (RED)
Die vollständige Konformitätserklärung des
Herstellers nden Sie unter folgendem Link.
Scannen Sie dazu diesen QR-Code oder geben
Sie die URL ein.
use.berlin/10034570

11
EN
TECHNICAL DATA
Item number 10034570
Power supply 230 V~ 50 Hz
Output power
RMS 2 x 20 W
Power Consumption 120 W
Input Sensitivity
INPUT 650 mV
Frequency Response 20 Hz - 20 kHz
Signal to Noise Ratio
AUX1 85 dB

12
EN

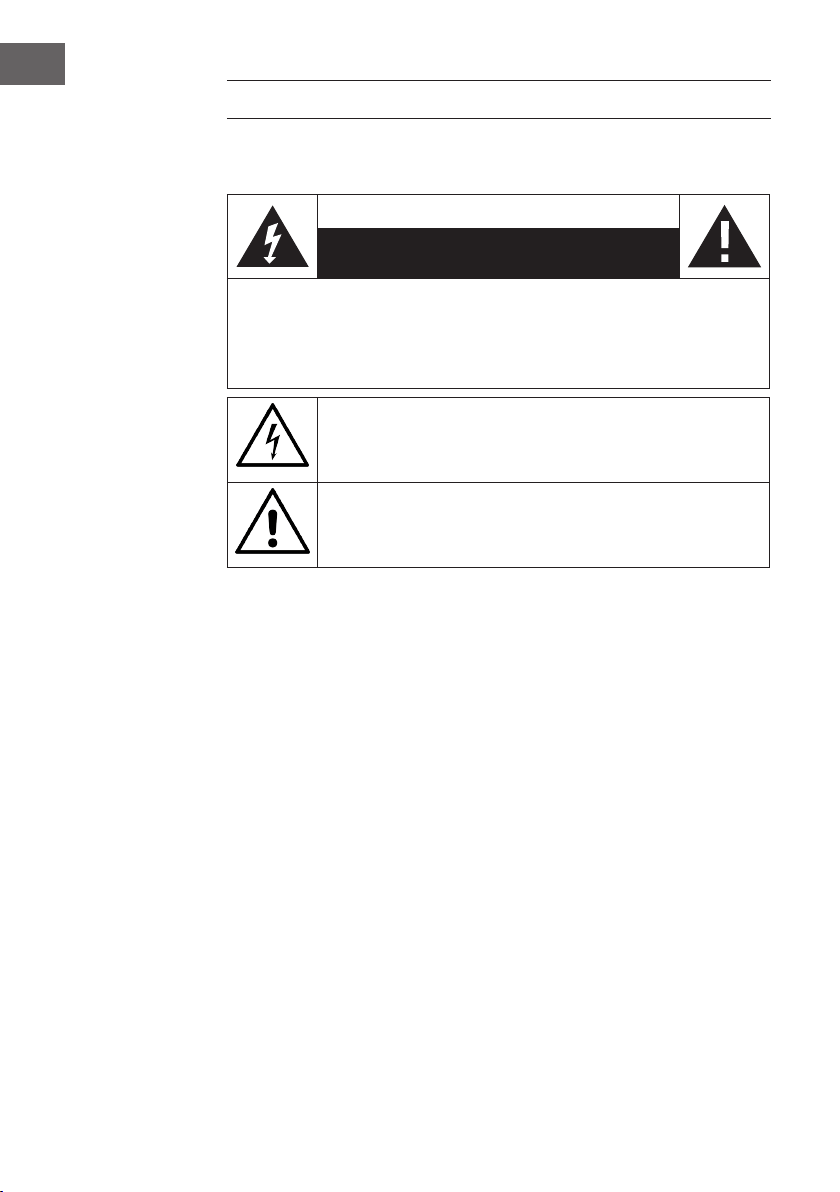

SAFETY INSTRUCTIONS
Explanation of the symbols on the appliance
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING: TO REDUCE THE RISK OF ELECTRIC SHOCK; DO NOT REMOVE THE COVER
OR BACK. NO USER-SERVICEABLE PARTS INSIDE: REFER SERVICING TO QUALIFIED
PERSONNEL.
The lightning symbol is intended to alert you to the presence of
uninsulated, dangerous voltage within this product‘s enclosure that
might be of suicient magnitude to constitute a risk of electric shock.
Do not open the product case.
The exclamation symbol is intended to inform you that important
operating and maintenance instructions are included in the literature
accompanying this product..
Care
• Keep the amplier dry. If it gets wet, wipe immediately.
• Use the amplier only in well-ventilated installations.
• Handle the amplier away from dust and dirt.
• Wipe occasionally with a damp cloth to keep it looking new.
• Do not use harsh chemical, solvents or detergents

13
EN
FEATURES AND CONTROLS
1 Power: Press this switch to turn on/o the unit.
2 USB Input: Connect your USB here.
3 SD CARD Input: Connect your SD card here.
4 Mode: Press this button to switch among all input modes.
5 Play/Pause: Press this button to play. Press again to pause.
6 Previous: Press this button to go back to previous track.
7 Next: Press this button to go to next track.
8 AUX In: Connect your mp3 here.
9 Headphone: Connect your headphone here.
10 Treble: Use this knob to adjust the treble of main output.
11 Bass: Use this knob to adjust the bass of main output.
12 Volume: Use this knob to adjust the volume of main output.
1 Line Input: Connect your CD player or other RCA signal source here.
2 Main Outputs: Connect your speakers here
1
1 2
2
3
4 5 6 7
89 10 11 12

14
EN

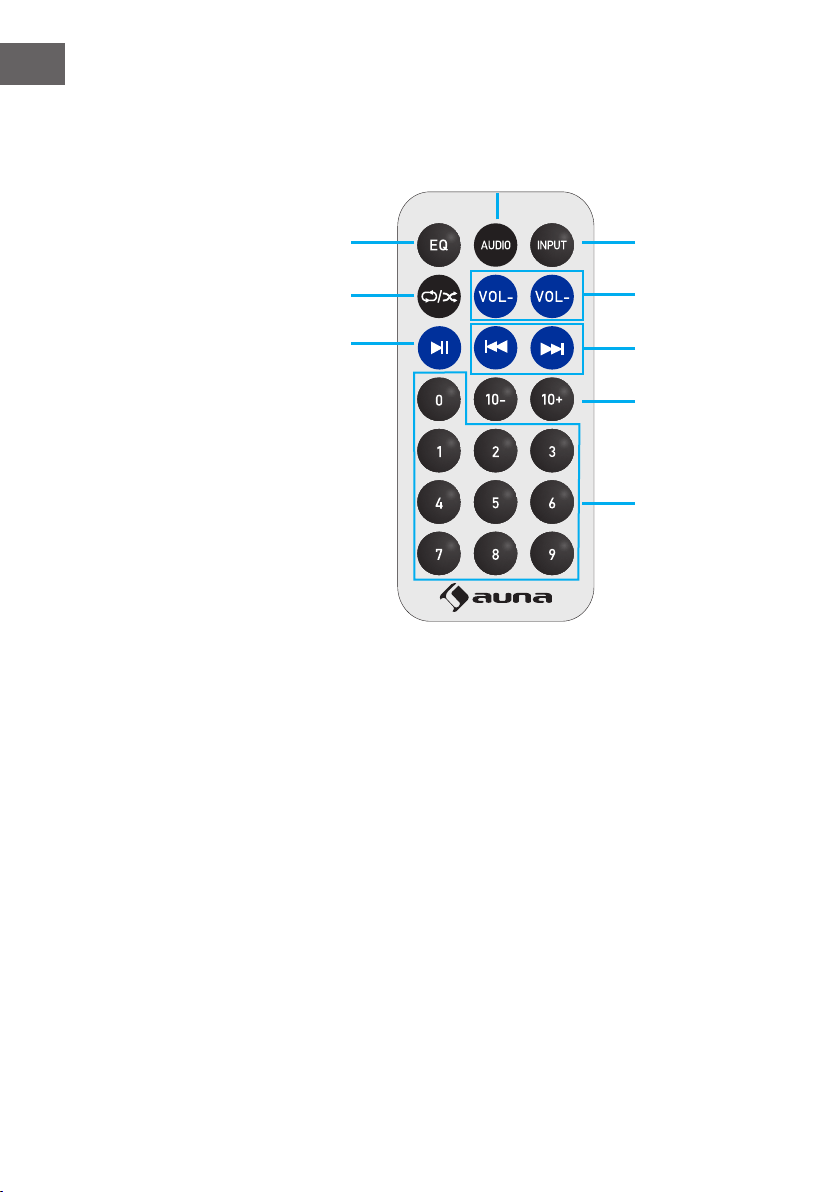

Remote Control
1 EQ: Press this key to switch among all preset
equalization modes.
2 Repeat/Random: Press this key to repeat
current track, all tracks or play random tracks.
3 Play/Pause: Press this button to play. Press
again to pause.
4 AUDIO:Null.
5 Input: Press this key to switch among all input
modes.
6 Volume Controls: Press either of these keys to
decrease or increase the volume of main output.
7 Previous: Press this button to go back to
previous track.
Next: Press this button to go to next track.
8 10-/10+ titles
9 Number keys: Use this key to enter the track
number and quickly go to that track.
1
2
5
4
6
7
3
8
9

15
EN
BT OPERATION
External devices which have a built-in BT feature can be connected to this
amplier wirelessly to play through the amplier‘s speakers. If your amp
is connected to speakers, you will hear audible tones which will help for
connecting.
1. At rst be sure that the amplier is powered on, and turn the volume to
low. Please remember to connect the BT Antenna at the back panel for
better receiving signal.
2. Press the BT/Line button switch in on the front panel, you will hear
the voice „POWER ON“ and also „PAIRING“, and then the unit is
automatically ready to pair with your external device.
3. Turn on the BT of your external device.
4. Search for available BT devices and make sure to be within range of your
amp, and wait for your device to select “AMP-4 BT SE” on the pairing
devices lists of BT networks.
5. Once connecting you will hear a voice say, “Your Device is Connected“,
then the BT pairing is successful and your have established a BT
connection.
6. You can now play music on your external device through the amplier.

16
EN

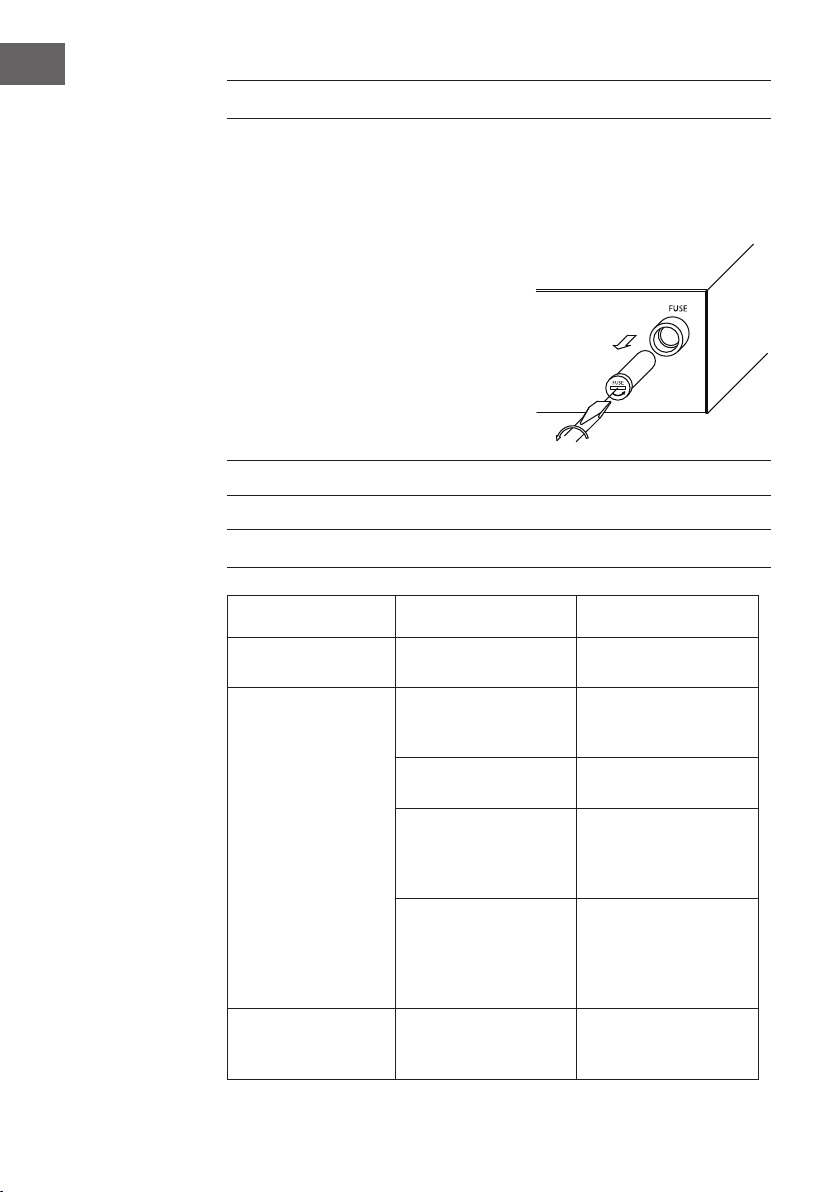

MAINTENANCE
Replacing a fuse
This amplier requires a fuse with the proper rating for protection from
power surges and short circuits. If the amplier suddenly turns o or will
not turn on. the fuse is properly blown.
• Let the amplier cool down and see
if it start again before you assume a
fuse needs to be replaced.
• Unplug the amplier from the AC
outlet.
• Turn the fuse holder cap and pull out
the cap.
• Remove the old fuse and replace it
with an identical one.
CAUTION : Never use a fuse with a higher rating.
TROUBLESHOOTING
Problem Possible Reason Solution
No power The fuse might be blown Check the amplier's fuse
and replace it if necessary.
No sound
Sound source or speakers
may not be connected
properly.
Check all connections.
Master volume control
may be set to a minimum.
Adjust the volume control
to a higher setting.
The speaker's wire might
be the wrong impedance.
Make sure that the
speakers that you have
connected to the amp are
matching in impedance.
The amplier is shutting
down or powering o
Turn the amplier o and
let it cool, make sure that
the amplier is properly
ventilated, and then turn
it back on..
Feedback
Microphone and speakers
are
to close together
Reposition the
microphone and speakers

17
EN
DISPOSAL CONSIDERATIONS
According to the European waste regulation 2012/19/EU this
symbol on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it
should be taken to the appropriate collection point for the
recycling of electrical and electronic equipment. By ensuring
this product is disposed of correctly, you will help prevent
potential negative consequences for the environment
and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more
detailed information about recycling of this product, please
contact your local council or your household waste disposal
service.
Your product contains batteries covered by the European
Directive. 2006/66/EC, which cannot be disposed of with
normal household waste. Please check local rules on
separate collection of batteries. The correct disposal of
batteries helps prevent potentially negative consequences
on the environment and human health.

18
EN
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2011/65/EU (RoHS)
2015/53/EU (RED)
The complete declaration of conformity of the
manufacturer can be found at the following
link.
Scan this QR code or enter the URL.
use.berlin/10034570
