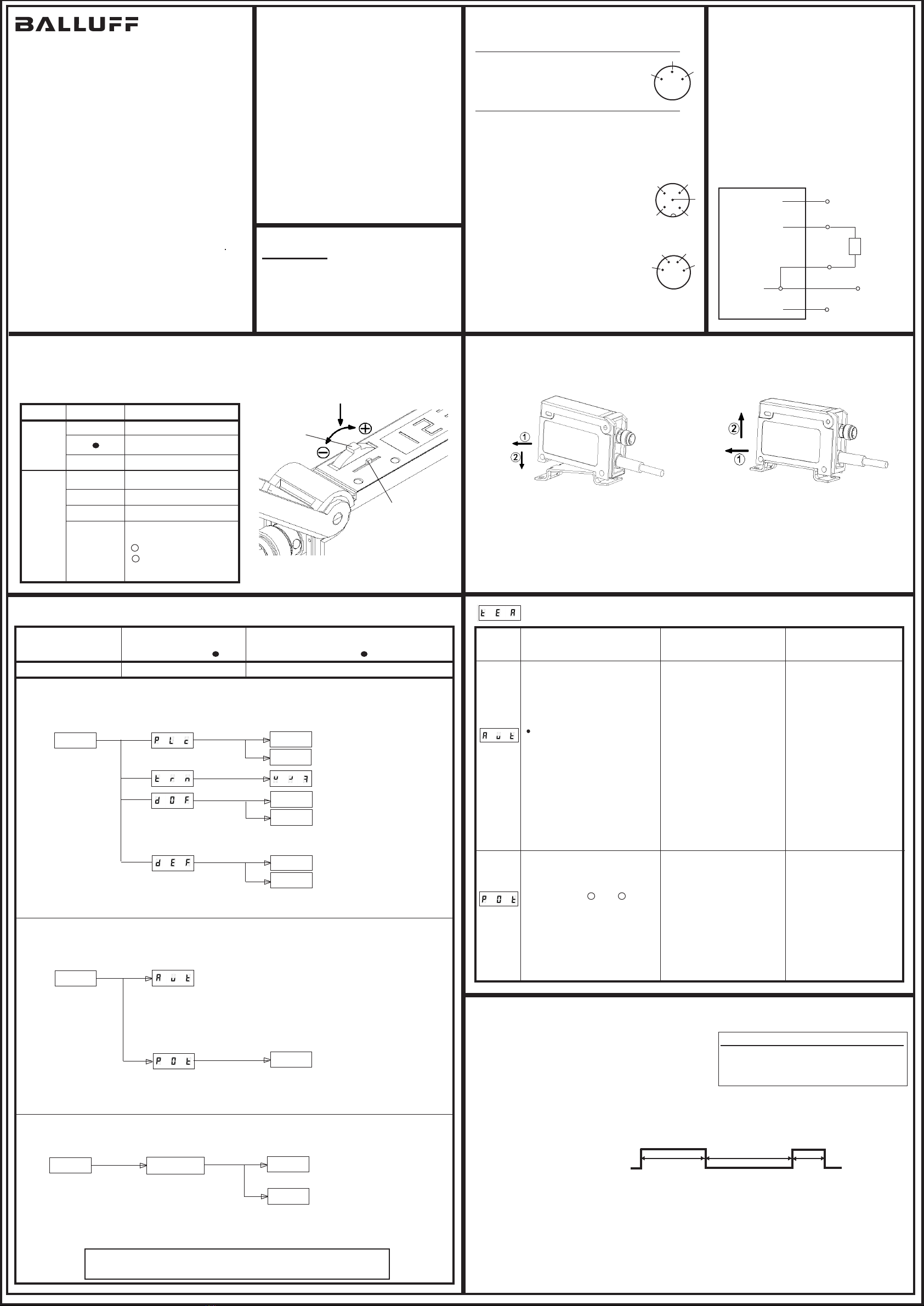

Bedienung
Die Einstellung der Betriebsmodi und Parameterwerte erfolgt
über einen Schiebe-Schalter mit vier Positionen, sowie einem
Jog-Switch mit Tasterfunktion.
* Schiebe-Schalter OUT entfällt bei der Version
mit 3 Positionen.
Einstellanweisung „Teach“
Teach-Prozess bestimmt die
maximale Verstärkung, um
den Einstellbereich bis zur
Sättigung möglichst vollstän-
dig auszunutzen
(0-10V bzw. 4-20mA).
Handhabung
Drücken des Jog-Switch startet
den Teachvorgang.
Wirkung Anwendungshinweis
Teachvorgang wird auto-
matisch abgeschlossen.
JOG-Switch in + oder - Rich-
tung bewegen.
Ferngesteuert einstellen (Remote-Teach)
Die Verstärkung des Geräts kann über die Teach-
Leitung (rosa/grau) auch von der Maschinen-
steuerung (SPS) ferngesteuert eingestellt werden
(Anmerkung: Nur im RUN-Mode!).
Der ferngesteuerte (externe)
Teachvorgang wird durch zwei
von der SPS an den Verstärker
gesandte Impulse gesteuert.
Die Dauer des zweiten Impulses
legt fest, wie der ermittelte Wert
für die Verstärkung gespeichert
wird.
1.) X = 2,0 - 4,5s: Dauerhafte Speicherung (maximal 100.000 mal)
2.) X = 0,1 - 1,5s: Nicht dauerhafte Speicherung (bis zum nächsten Abschalten)
8020224
Montage Demontage
Zunächst Stecker/Kabel abziehen.
Dann Verstärker wie gezeigt von der Hutschiene
abziehen.
ohne Funktion
- Anzeige Signalstärke
- eingestellte Parameter:
+ = Verstärkg. erhöhen
- = Verstärkg. reduzieren
- externer TEACH
Jog-Switch
Drücken in Neutralstellung
(= Bestätigung der Auswahl)
Wert erhöhen
Wert verringern
Schiebe-
Schalter
* OUT
OPT
TEA
RUN
- Betriebs-Modi
- Teach-Modi
+
-
Anschluss-Belegung
Ein-/Ausgänge
Sensor
3
1
4
M8-Steckverbinder, 3-polig 1 + Sender
4 GND/Schirmung
3 + Empfänger
braun + VDC
weiß Analog GND
blau - GND
schwarz Analog +
rosa externer Teach
2 m PVC-Kabel, 5 x 0,14 mm2
3
1
24
Menü Navigation
RUN
Schiebe-Schalter JOG-Switch JOG-Switch
Auswahl im Auswahl mit +/- Auswahl mit +/-
Hauptmenü Bestätigen mit Bestätigen mit
Aktuelle Einstellung leuchtet durchgehend => blinkender Wert kann
ausgewählt werden und wird durch Drücken des Jog-Switch bestätigt.
Option
Einstellung
sperren
Display
drehen
Display
AUS
Default
Auslieferungszustand
Y E S
n o
Teach
vollautom. Teach
Potentiometer
Betrieb
+ Remote TEACH
0....999 Aktuelle Verstärkung (0,8...99,9%)
+ stufenweise Erhöhung
Aktuelle Verstärkung (0,8...99,9%)
+ stufenweise Reduzierung
8...999
8...999
8...999
Signal
stärke
+
-
Ebene 0 Ebene 1 Ebene 2
TEA
OPT
Y E S
n o
Y E S
n o
JOG-switch
Drücken
Schiebe-Schalter
Erforderliche Spannungen PNP NPN
Eingangsspannung Signal „1“: >9V <3V
Eingangsspannung Signal „0“: <5V >6V
Eingangsstrom: <3mA <3mA
2,0 - 4,5 s
1
0
Signal von der Maschi-
nensteuerung
0,1 - 30 s
(Teachdauer)
X
Anschluss-Schemata
VDC
braun
Analog Ausgang
schwarz
Analog GND
weiß
GND
blau
RL
Manuelle Anpassung der Ver-
stärkung (0,8%...99,9%) von
Minimum bis zur Sättigungs-
schwelle.
ext. Teach
rosa / grau
www.ballu󰀨.com
Optoelektronische Sensoren
916403_AA_DE · B23
Änderungen vorbehalten. Ersetzt L14.
MICROmote®-Verstärker BAE
Analogverstärker für Sensorköpfe BOH
Bestellcode Analogverstärker Premium
BAE00RA BAE SA-OH-038-IC-S92G
BAE00R9 BAE SA-OH-038-IC-S75G-SA3 BAE SA-OH-038-IC-..
Grenzfrequenz 1 kHz
Betriebsanzeige LED grün (PWR)
Betriebsspannung 15 ... 30VDC (max.)
Ausgangssignal 4 - 20mA
(RLmax = 500 Ohm)
Eigenstromverbrauch 45mA / 180mA
Gewicht 65g
Gehäusematerial ABS
Einsatztemperatur -10°C bis +55°C
Schutzart IP54
Kennwerte
Vorsicht!
Sensor und Verstärker sind nur für die
Objekterkennung zugelassen. Verwen-
den Sie Verstärker und Sensor nicht im
Bereich der Personensicherheit!
5
4
1
3
2
1 (braun) + VDC
2 (weiß) Teacheingang
3 (blau) - GND
4 (schwarz) Analog Out
1 (braun) + VDC
2 (weiß) Analog GND
3 (blau) - GND
4 (schwarz) Analog Out
5 (grau) Teacheingang
M12-Steckverbinder, 5-polig
M8-Steckverbinder, 4-polig
Schalter Beschriftung Funktion
Gerät wie gezeigt auf die Hutschiene aufsetzen.
Dann Kabel entsprechend dem Anschluß-Schema
anschließen.

Slide-switch JOG-Switch JOG-Switch
selection of selection with +/- selection with +/-
main menu conrm with conrm with
* Slide-switch OUT is omitted in the version with
3 positions.
- signal strength display;
- selected parameters:
+ = increase amplication
- = decrease amplication
- external TEACH
Operation
The di󰀨erent operation modes and parameters are set by a
4-position slide-switch and a JOG-switch with push-button
functionality.
Teach instruction
Menu navigation
RUN
The actual setting is permanently lit up.
Flashing display means: indicated value can be selected. Conrm by pushing JOG-switch.
JOG-switch
push-button
(conrmation of selection)
increment
decrement
OPT
TEA
RUN
- operation modes
- teach-modes
+
-
Dismount
Mount
First unplug sensor cable connector.
Then take amplier o󰀨 the DIN rail clip as shown.
slide-switch
JOG-switch
Option
Parameter
lock
Turn display
Display
o󰀨
Default
factory setting
Y E S
n o
Teach
fully automatic teach
Potentiometer
Operation
+ RemoteTeach
0....999 Actual amplication (0,8...99,9%)
+ gradual increase
Actual amplication (0,8...99,9%)
+ gradual decrease
8...999
0...999
0...999
Signal
strength +
-
level 0 level 1 level 2
TEA
OPT
Y E S
n o
Y E S
n o
Push
Teach procedure determines
max. possible amplication
to use the full range upto
saturation level.
Manipulation
Push JOG-switch to start teach
procedure.
Action Notice
Teach procedure terminates
automatically.
Remote-Teach
The amplication level of the amplier can be
adjusted remotely through the PLC via the
teach-input (pink/grey).
(N.B.: only in RUN mode!).
The remote teach procedure is
actuated by two pulses from the
PLC to the amplier. The duration
of the second pulse denes the
storage of the determined am-
plifcation level.
1.) X = 2,0 - 4,5s: Permanent storage (100.000 times max.)
2.) X = 0,1 - 1,5s: Non permanent storage (until next power cuto󰀨)
Required voltages PNP NPN
Input voltage Signal „1“: >9V <3V
Input voltage Signal „0“: <5V >6V
Input current: <3mA <3mA
2,0 - 4,5 s
1
0
signal from PLC
0,1 - 30 s
( teach duration)
X
Wiring
VDC
brown
Analog +
black
Analog GND
white
GND
blue
RL
BAE SA-OH-038-IC-..
Remote teach
pink / grey
Push JOG-switch in + or -
direction
Manual adaptation of ampli-
cation (0,8%...99,9%)
from minimum to saturation
www.ballu󰀨.com
Photoelectric sensors
916403_AA_EN · B23
Subject to modication. Replaces L14.
MICROmote®-ampliers BAE
Analog ampliers for sensor heads BOH
Order code Analog Ampliers Premium
brown + VDC
white analog GND
blue - GND
black analog +
pink remote teach
2 m PVC-cable, 5 x 0,14 mm2
In- /Output
Connection
Sensor
M8 connector, 3pins 1 + emitter
4 GND/shielding
3 + receiver 3
1
4
Max. frequency response 1kHz
Power supply indicator LED green (PWR)
Operating voltage 15 ... 30VDC (max.)
Output signal 4 - 20mA
(RLmax = 500 Ohm)
Current consumption 45mA / 180mA
Weight 65g
Casing material ABS
Operating temperature -10°C bis +55°C
Protection class IP54
Caution!
Sensor and amplier are only intended
for object detection. Do not use amplier
and sensor for personnel safety applica-
tions!
3
1
24
5
4
1
3
2
1 (brown) + VDC
2 (white) remote teach
3 (blue) - GND
4 (black) analog +
1 (brown) + VDC
2 (white) analog GND
3 (blue) - GND
4 (black) analog +
5 (grey) remote teach
M12 connector, 5pins
M8 connector, 4pins
BAE00RA BAE SA-OH-038-IC-S92G
BAE00R9 BAE SA-OH-038-IC-S75G-SA3
* OUT
inoperable
slide-switch
Technical data
Put device onto DIN rail clip as shown.
Then, connect sensor cable.
Switch Inscription Function
