Balluff BOS R254K-UUI-LH10-S4 User manual

deutsch Betriebsanleitung
english User’s guide
français Notice d’utilisation
italiano Manuale d’uso
polski Instrukcja obsługi
BOS R254K-UUI-LH10-S4
BOS R254K-UUI-LK10-S4
BOS R254K-UUI-LH11-S4
BOS R254K-UUI-LS10-S4
BOS R254K-UUI-LE10-S4

www.balluff.com

BOS R254K-UUI-LH10-S4
BOS R254K-UUI-LK10-S4
BOS R254K-UUI-LH11-S4
BOS R254K-UUI-LS10-S4
BOS R254K-UUI-LE10-S4
Betriebsanleitung
deutsch

www.balluff.com

www.balluff.com 3deutsch
1 Zu dieser Anleitung 4
1.1 Gültigkeit 4
1.2 Mitgeltende Dokumente 4
1.3 Verwendete Symbole und Konventionen 4
1.4 Bedeutung der Warnhinweise 4
1.5 Verwendete Fachbegriffe und Abkürzungen 4
2 Sicherheitshinweise 5
2.1 Bestimmungsgemäße Verwendung 5
2.2 Vernünftigerweise vorhersehbare Fehlanwendung 5
2.3 Allgemeine Sicherheitshinweise 5
3 Lieferumfang, Transport und Lagerung 6
3.1 Lieferumfang 6
3.2 Transport 6
3.3 Lagerbedingungen 6
4 Produktbeschreibung 7
4.1 Funktion 7
4.2 Anzeigeelemente 7
4.3 Bedruckung 7
5 Einbau und Anschluss 8
5.1 Einbau 8
5.2 Elektrischer Anschluss 8
5.3 Schirmung und Kabelverlegung 8
6 Inbetriebnahme und Betrieb 9
6.1 Inbetriebnahme 9
6.2 Betrieb 9
6.3 Hinweise zum Betrieb 9
6.4 Reinigung 9
6.5 Wartung 9
7 IO-Link-Schnittstelle 10
8 Reparatur und Entsorgung 11
8.1 Reparatur 11
8.2 Entsorgung 11
9 Technische Daten 12
9.1 Allgemeine Merkmale 12
9.2 Umgebungsbedingungen 12
9.3 Erfassungsbereich/Messbereich 12
9.4 Elektrische Merkmale 13
9.5 Elektrischer Anschluss 13
9.6 Ausgang/Schnittstelle 13
9.7 Material 13
9.8 Mechanische Merkmale 13
9.9 Diagramme und Anfahrkurven 13
9.9.1 …-LH10/LH11-… 13
9.9.2 …-LK10-… 15
9.9.3 -…LS10/LE10-… 15
9.10 Zulassungen und Kennzeichnungen 16
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

4deutsch
1.1 Gültigkeit
Diese Anleitung stellt alle benötigten Informationen bereit
zum sicheren Gebrauch des Sensors BOS R254K-… mit
analoger Strom- sowie mit IO-Link-Schnittstelle.
Sie gilt für folgende Typen:
– BOS R254K-UUI-LH10-S4
Bestellcode: BOS0285
Lichttaster mit einstellbarer Hintergrundausblendung
– BOS R254K-UUI-LK10-S4
Bestellcode: BOS02C0
Reflexlichtschranke
– BOS R254K-UUI-LH11-S4
Bestellcode: BOS02C2
Lichttaster mit einstellbarer Hintergrundausblendung
– BOS R254K-UUI-LS10-S4
Bestellcode: BOS02C6
Einweglichtschranke Sender
– BOS R254K-UUI-LE10-S4
Bestellcode: BOS02C5
Einweglichtschranke Empfänger
Lesen Sie diese Anleitung und die mitgeltenden Doku-
mente vollständig, bevor Sie das Produkt installieren und
betreiben.
Originalbetriebsanleitung
Diese Anleitung wurde in Deutsch erstellt. Andere Sprach-
versionen sind Übersetzungen dieser Anleitung.
© Copyright 2022, Balluff GmbH
Alle Inhalte sind urheberrechtlich geschützt. Alle Rechte,
einschließlich der Vervielfältigung, Veröffentlichung, Bear-
beitung und Übersetzung, bleiben vorbehalten.
1.2 Mitgeltende Dokumente
Weitere Informationen zu diesem Produkt finden Sie unter
www.balluff.com auf der Produktseite z.B. in folgenden
Dokumenten:
– Datenblatt
– Konformitätserklärung
– Entsorgung
1.3 Verwendete Symbole und Konventionen
Einzelne Handlungsanweisungen werden durch ein
vorangestelltes Dreieck angezeigt.
►Handlungsanweisung1
Handlungsabfolgen werden nummeriert dargestellt:
1. Handlungsanweisung1
2. Handlungsanweisung2
Zahlen ohne weitere Kennzeichnung sind Dezimalzahlen
(z.B. 23). Hexadezimale Zahlen werden mit vorangestell-
tem 0x dargestellt (z.B. 0x12AB).
Hinweis, Tipp
Dieses Symbol kennzeichnet allgemeine Hinweise.
1.4 Bedeutung der Warnhinweise
Beachten Sie unbedingt die Warnhinweise in dieser
Anleitung und die beschriebenen Maßnahmen zur
Vermeidung von Gefahren.
Die verwendeten Warnhinweise enthalten verschiedene
Signalwörter und sind nach folgendem Schema aufgebaut:
SIGNALWORT
Art und Quelle der Gefahr
Folgen bei Nichtbeachtung der Gefahr
►Maßnahmen zur Gefahrenabwehr
Die Signalwörter bedeuten im Einzelnen:
VORSICHT
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort VORSICHT kennzeichnet eine Gefahr, die zu
leichten oder mittelschweren Verletzungen führen
kann.
GEFAHR
Das allgemeine Warnsymbol in Verbindung mit dem
Signalwort GEFAHR kennzeichnet eine Gefahr, die unmit-
telbar zum Tod oder zu schweren Verletzungen führt.
1.5 Verwendete Fachbegriffe und Abkürzungen
SIO Standard Input Output
1 Zu dieser Anleitung
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

www.balluff.com 5deutsch
2.1 Bestimmungsgemäße Verwendung
Der optoelektronische Sensor BOS bildet zusammen mit
einer Maschinensteuerung (z.B. SPS) ein Erkennungssys-
tem. Es wird zu seiner Verwendung in eine Maschine oder
Anlage eingebaut und ist für den Einsatz im Industriebe-
reich vorgesehen.
Die einwandfreie Funktion gemäß den Angaben in den
technischen Daten wird nur dann zugesichert, wenn das
Produkt ausschließlich wie in der Betriebsanleitung und
den mitgeltenden Dokumenten beschrieben sowie unter
Einhaltung der technischen Spezifikationen und Anforde-
rungen und nur mit geeignetem Original Balluff Zubehör
verwendet wird.
Andernfalls liegt eine nichtbestimmungsgemäße Verwen-
dung vor. Diese ist nicht zulässig und führt zum Verlust von
Gewährleistungs- und Haftungsansprüchen gegenüber
dem Hersteller.
2.2 Vernünftigerweise vorhersehbare
Fehlanwendung
Das Produkt ist für folgende Anwendungen und Bereiche
nicht bestimmt und darf dort nicht eingesetzt werden:
– in sicherheitsgerichteten Anwendungen, in denen die
Personensicherheit von der Gerätefunktion abhängt
– in explosionsgefährdeten Bereichen
2.3 Allgemeine Sicherheitshinweise
Tätigkeiten wie Einbau, Anschluss und Inbetriebnahme
dürfen nur durch geschulte Fachkräfte erfolgen.
Eine geschulte Fachkraft ist, wer aufgrund seiner fachli-
chen Ausbildung, seiner Kenntnisse und Erfahrungen
sowie seiner Kenntnisse der einschlägigen Bestimmungen
die ihm übertragenen Arbeiten beurteilen, mögliche Gefah-
ren erkennen und geeignete Sicherheitsmaßnahmen treffen
kann.
Der Betreiber hat die Verantwortung, dass die örtlich
geltenden Sicherheitsvorschriften eingehalten werden.
Insbesondere muss der Betreiber Maßnahmen treffen,
dass bei einem Defekt des Produkts keine Gefahren für
Personen und Sachen entstehen können.
Das Produkt darf nicht geöffnet, umgebaut oder verändert
werden. Bei Defekten und nichtbehebbaren Störungen des
Produkts ist dieses außer Betrieb zu nehmen und gegen
unbefugte Benutzung zu sichern.
Dies ist ein Produkt der Laserklasse 1 (gem. IEC60825-
1:2014), für das keine weiteren Schutzmaßnahmen erfor-
derlich sind. Trotzdem muss vermieden werden, direkt in
den Laserstrahl zu blicken, um vorübergehende Irritationen
der Augen zu vermeiden. Entspricht 21 CFR 1040.10 und
1040.11 mit Ausnahme der Konformität mit IEC 60825-1
Ed. 3, wie in der Laser Notice No. 56 vom 8. Mai 2019
beschrieben.
Die Verwendung von Bedienelementen oder die Durchfüh-
rung von Einstellungen oder Verfahren, die nicht in dieser
Anleitung beschrieben sind, kann zu einer gefährlichen
Strahlenbelastung führen.
2 Sicherheitshinweise
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

6deutsch
3.1 Lieferumfang
– Sensor
– Montageanleitung
Zubehör ist nicht im Lieferumfang enthalten und deshalb
getrennt zu bestellen.
Empfohlenes Zubehör finden Sie unter
www.balluff.com auf der Produktseite.
3.2 Transport
►Produkt in Originalverpackung bis zum Verwendungs-
ort transportieren.
3.3 Lagerbedingungen
►Produkt in Originalverpackung lagern.
►Umgebungsbedingungen beachten (siehe Umge-
bungsbedingungen auf Seite12).
3 Lieferumfang, Transport und Lagerung
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

www.balluff.com 7deutsch
4 Produktbeschreibung
10.1
4.7
5
14
3
37
Ø 4.4
49.5
4.3
9.8
11.3
6
5
14
3
37
Ø 4.4
49.5
4.3
9.8 LED 2 LED 1 LED 2 LED 1
M12x1
50.2
42.6
20.4
17.8
M12x1
51.5
43.13.2
1.9
20.4
A2 A2
A1
A1
17.8
X1
X1
X2
X2
BOS R254K-…-LH11/LK10/LE10/LS10-… BOS R254K-…-LH10-…
Typ A1 A2 X1 X2
LH10/LH11 Optische Achse Sender Optische Achse Empfänger 9,3 16,6
LK10 15,3 11
LS10 Optische Achse Sender und Empfänger – 32,1 –
LE10 30,3

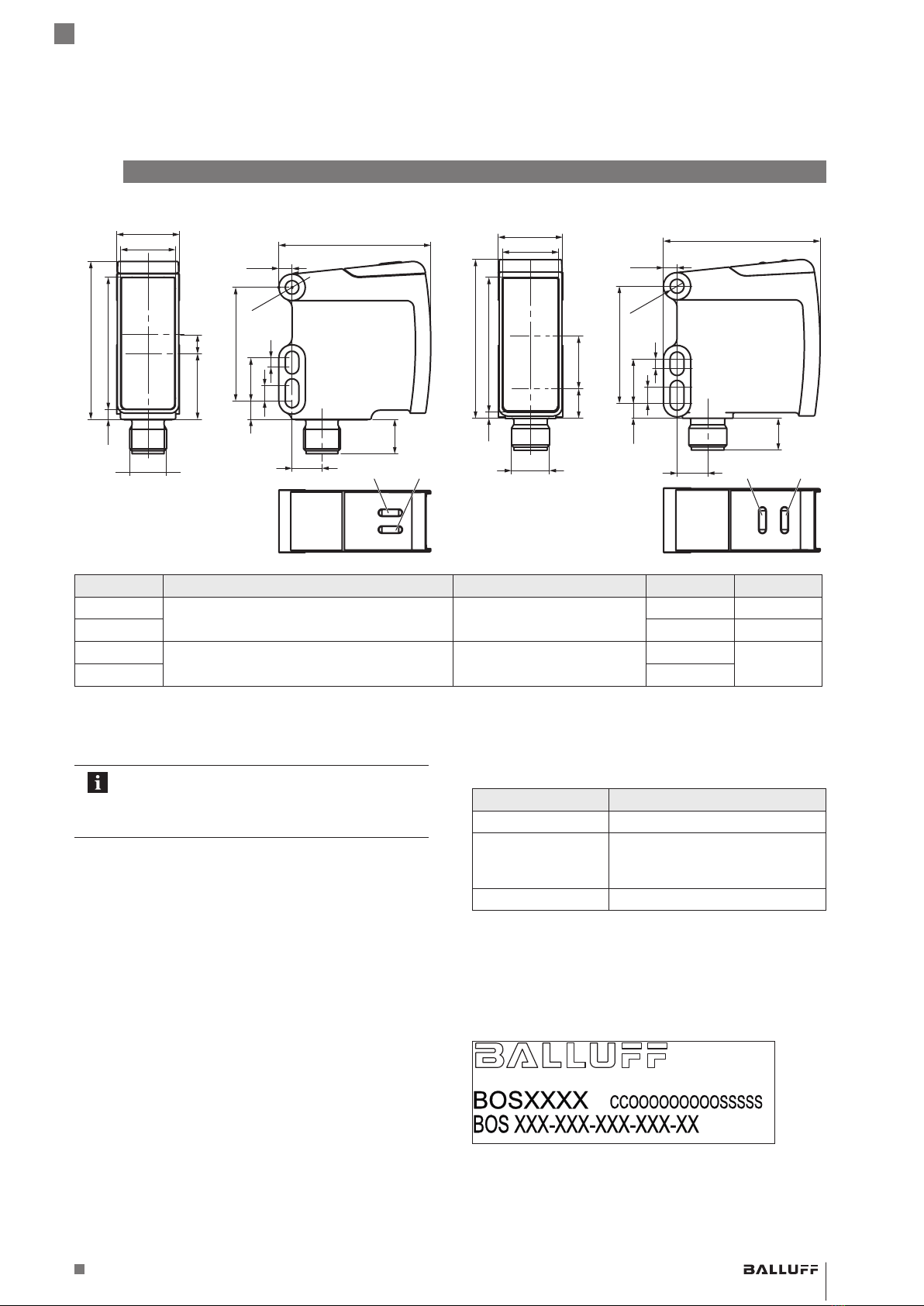

Bild 4-1: Abmessungen, Aufbau und Funktion
4.1 Funktion
Dieses Gerät unterstützt Condition-Monitoring-
Funktionen. Für Details siehe Dokument IO-Link-
Konfiguration unter www.balluff.com auf der
Produktseite.
BOS R254K-…-LH10/LH11-…
Bei einem Lichttaster mit einstellbarer Hintergrundausblen-
dung wird das Sendelicht vom Objekt reflektiert und im
Empfänger ausgewertet. Die Hintergrundausblendung
ermöglicht eine nahezu objektunabhängige Erkennung im
Erfassungsbereich.
BOS R254K-…-LK10-…
Bei einer Reflexionslichtschranke wird das Sendelicht über
einen Reflektor zum Sensor zurückreflektiert. Die Unterbre-
chung des Lichtstrahls durch ein Objekt führt zum Schalt-
vorgang.
BOS R254K-…-LS10/LE10-…
Einweglichtschranken sind Sensoren mit getrennten
Sender- und Empfängereinheiten, die zu beiden Seiten der
Taststrecke gegeneinander ausgerichtet sein müssen.
Wenn ein Objekt den Lichtstrahl unterbricht, schaltet der
Empfänger um, d.h., das Ausgangssignal ändert sich.
4.2 Anzeigeelemente
LED1 (Betriebszustand und Kommunikation)
Signal Bedeutung
Rot statisch Allgemeiner Fehler
Grün wechselnd mit
LED aus im Verhält-
nis 10:1, 1s Periode
IO-Link-Kommunikation ist aktiv.
Das Gerät ist bereit.
Grün statisch Das Gerät ist bereit.
Tab. 4-1: LED1
LED2 (Indikation/Warnung/Teach/Ping)
Siehe Dokument IO-Link-Konfiguration unter
www.balluff.com auf der Produktseite.
4.3 Bedruckung
1) 2)
3)
1) Bestellcode
2) Seriennummer
3) Typ
Bild 4-2: Bedruckung (Ausschnitt, Beispiel)
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

8deutsch
5.1 Einbau
Abmessungen siehe Bild 4-1 auf Seite7.
VORSICHT
Sichtbare Laserstrahlung
Beim Blick in den Laserstrahl ist eine vorübergehende
Blendung und Irritation der Augen möglich. Die Verwen-
dung von Bedienelementen oder die Durchführung von
Einstellungen oder Verfahren, die nicht in dieser Anlei-
tung beschrieben sind, kann zu einer gefährlichen
Strahlenbelastung führen.
►Sensor so montieren, dass auch während des Be-
triebs kein Blick in den Laserstrahl möglich ist.
►Vorgaben dieser Anleitung berücksichtigen.
Der Sensor kann mit zwei M4Schrauben befestigt werden.
Steckerabgangsrichtung:
Bild 5-1: Beispielbild bei Verwendung mit gewinkeltem Steckverbin-
der
5 Einbau und Anschluss
5.2 Elektrischer Anschluss
Bild 5-2:
4
3
1
2
Steckerbild (Draufsicht auf M12-Stecker am BOS)
Pin Signal
1 L+ (Betriebsspannung +, SIO10…30V,
IO-Link18…30V)
2…-LH10-…
I/Q (Digitaler Eingang / digitaler Ausgang / analo-
ger Ausgang)
…-LH11/LK10/LE10/LS10-…
I/Q (Digitaler Eingang / digitaler Ausgang)
3 L− (Betriebsspannung −)
4 C/Q (IO-Link-Kommunikation / digitaler Ausgang
im SIO-Mode)
Tab. 5-1: Pinbelegung
Werkseinstellung
– Modus: SIO-Mode
– Betriebsmodus Objekterkennung: Standard
– PIN2: Schaltausgang Gegentakt (push-pull)
– PIN4: Schaltausgang Gegentakt (push-pull)
Siehe auch Dokument IO-Link-Konfiguration unter
www.balluff.com auf der Produktseite.
5.3 Schirmung und Kabelverlegung
Kabellänge
Für den IO-Link-Betrieb beträgt die maximale Kabellänge
20m.
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

www.balluff.com 9deutsch
6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn der Sensor Teil eines
Regelsystems ist, dessen Parameter noch nicht
eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
►Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
►Inbetriebnahme nur durch geschultes Fachpersonal.
►Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
VORSICHT
Sichtbare Laserstrahlung
Beim Blick in den Laserstrahl ist eine vorübergehende
Blendung und Irritation der Augen möglich. Die Verwen-
dung von Bedienelementen oder die Durchführung von
Einstellungen oder Verfahren, die nicht in dieser Anlei-
tung beschrieben sind, kann zu einer gefährlichen
Strahlenbelastung führen.
►Nicht in den Laserstrahl blicken!
►Vorgaben dieser Anleitung berücksichtigen.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen und ggf.
den Sensor neu ausrichten und einstellen.
Insbesondere nach dem Austausch des Sensors
oder der Reparatur durch den Hersteller die
korrekten Werte prüfen.
6.2 Betrieb
VORSICHT
Sichtbare Laserstrahlung
Beim Blick in den Laserstrahl ist eine vorübergehende
Blendung und Irritation der Augen möglich. Die Verwen-
dung von Bedienelementen oder die Durchführung von
Einstellungen oder Verfahren, die nicht in dieser Anlei-
tung beschrieben sind, kann zu einer gefährlichen
Strahlenbelastung führen.
►Nicht in den Laserstrahl blicken!
►Vorgaben dieser Anleitung berücksichtigen.
Zum Betrieb sind keine weiteren Schutzmaßnahmen
erforderlich (Laserklasse 1 gem. IEC60825-1:2014).
Entspricht 21 CFR 1040.10 und 1040.11 mit Ausnahme
der Konformität mit IEC 60825-1 Ed. 3, wie in der Laser
Notice No. 56 vom 8. Mai 2019 beschrieben.
6.3 Hinweise zum Betrieb
– Funktion des Sensors und aller damit verbundenen
Komponenten regelmäßig prüfen.
– Bei Funktionsstörungen den Sensor außer Betrieb
nehmen.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.4 Reinigung
Die Scheibe möglichst frei von Verschmutzung (Staub,
etc.) halten und nicht berühren (Fingerabdrücke).
Verschmutzung entfernen
►Die Scheibe mit einem fusselfreien Tuch und Alkohol
(Ethanol, Isopropanol) abwischen.
6.5 Wartung
Das Produkt ist wartungsfrei.
6 Inbetriebnahme und Betrieb
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

10 deutsch
Das IO-Link-Gerät unterstützt die in diesem Kapitel aufge-
führten Funktionen.
Für weitere Informationen siehe Dokument IO-
Link-Konfiguration unter www.balluff.com auf
der Produktseite.
Primäre Funktionen
– Identifikation (Identification)
– Geräteerkennung (Device Discovery)
– Optisches Frontend (Optical Frontend)
(nicht bei BOS R254K-…-LS10-…)
– Schaltprofile (Switching Profiles)
(nicht bei BOS R254K-…-LS10-…)
– Transmitter Lebenszeit Information (Transmitter Lifetime
Info) (nicht bei BOS R254K-…-LE10-…)
– Sensor-Betriebsarten (Sensor Operating Modes)
(nicht bei BOS R254K-…-LS10-…)
– Teach-In 100-%-Referenz (Teach-In 100% Reference)
(nur BOS R254K-…-LE10/LK10-…)
– Automatische Schaltschwellennachführung (Automatic
Switching Threshold Adaption)
(nur BOS R254K-…-LE10/LK10-…)
– Schaltschwellenvoreinstellung (Switching Threshold
Presetting) (nur BOS R254K-…-LE10/LK10-…)
– Signalqualität (Signal Quality)
(nicht bei BOS R254K-…-LS10-…)
Sekundäre Funktionen
– Externe Signalausblendung (External Signal Blanking)
(nicht bei BOS R254K-…-LS10-…)
– Signalverzögerung (Signal Delay)
– Signalgeschwindigkeitsüberwachung (Signal Speed
Monitor)
– Schaltzähler (Switching Counter)
– Grundlegende Statistik (Basic Statistics)
– Logische Blöcke (Logic Blocks)
– Betriebsstundenzähler (Operating Hours Counter)
– Betriebsstartzähler (Boot Cycle Counter)
– Spannungs- und Stromüberwachung (Voltage and
Current Monitoring)
– Status extremer Umweltbedingung (Extreme Environ-
ment Status)
– Interne Temperatur (Internal Temperature)
– Neigungsdetektion und Einstellhilfe (Inclination and
Installation Aid)
– Vibrationsdetektion (Vibration)
– Feuchtigkeitsdetektion (Humidity)
– Speichernutzungsüberwachung (Storage Usage
Monitoring)
7 IO-Link-Schnittstelle
Systemfunktionen
– Gerätestatus und detailierter Gerätestatus (Device
Status and Detailed Device Status)
– Diagnoseunterdrückung (Diagnosis Suppression)
– Resetbefehle (Reset Commands)
– Variantenkonfiguration (Variant Configuration)
– Pinzuweisung (Pin Assignment)
– Bedeutung der LED-Zustände und Konfiguration (LED
Meaning and Configuration)
– Prozessdateninformation und -konfiguration (Process
Data Info and Configuration)
– Profilcharakteristik (Profile Characteristic)
– Gerätezugriffssperren (Device Access Locks)
– Parametermanager (Parameter Manager)
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

www.balluff.com 11deutsch
8.1 Reparatur
Reparaturen am Produkt dürfen nur von Balluff durchge-
führt werden.
Sollte das Produkt defekt sein, nehmen Sie Kontakt mit
unserem Service-Center auf.
8.2 Entsorgung
►Befolgen Sie die nationalen Vorschriften zur Entsor-
gung.
Weitere Informationen finden Sie unter
www.balluff.com auf der Produktseite.
8 Reparatur und Entsorgung
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

12 deutsch
Die Angaben sind typische Werte bei 24VDC und Raum-
temperatur.
Der Sensor ist sofort betriebsbereit, die volle Genauigkeit
wird nach der Warmlaufphase erreicht.
Weitere Daten finden Sie unter www.balluff.com
auf der Produktseite.
9.1 Allgemeine Merkmale
Lichtsender
(nicht bei …-LE10-…)
Laser (Rotlicht)
Wellenlänge
…-LH10-… 655nm
…-LK10/-LH11-/LS10-… 650nm
Strahlcharakteristik
…-LH10-… Fokus typisch bei 400mm
…-LK10/-LH11-/LS10-… kollimiert
Laserklasse nach
IEC60825-1:2014
(nicht bei …-LE10-…)
1
Mittlere LeistungPo
…-LH10-… ≤280μW
…-LH11-… ≤110μW
≤35μW (high distance
mode)
…-LK10-… ≤85μW
…-LS10-… ≤127μW
Pulsdauert
…-LH10-… ≤100μs
…-LH11-… ≤3,25μs
…-LK10/LS-… ≤4,6μs
Pulsfrequenz
…-LH10-… 500Hz
1000Hz (speed mode)
…-LH11-… 4545Hz
1270Hz (high distance
mode)
…-LK10-… 4545Hz
…-LS10-… 6250Hz
Referenzgeräte
Referenzreflektor
(für …-LK10-…)
BOS R-22
Referenzempfänger
(für …-LS10-…)
BOS R254K-UUI-LE10-S4
Referenzsender
(für …-LE10-…)
BOS R254K-UUI-LS10-S4
9.2 Umgebungsbedingungen
Umgebungstemperatur −40…+70°C
Lagertemperatur −40…+70°C
Schutzart nach IEC60529 (in
verschraubtem Zustand)
IP67, IP69K
Fremdlicht ≤10kLux
9.3 Erfassungsbereich/Messbereich
ReichweiteSn
…-LH10-… ≤250mm
…-LH11-… ≤500mm
…-LK10-… ≤8m
…-LS10/LE10-… ≤70m
Reichweite S einstellbar
Temperaturdrift (%vonSn) ≤10%
Lichtfleckgröße
…-LH10-… bei 200mm:
1,3×0,4mm
…-LK10/LH11/LS10-… bei 500mm:
2,5×2,0mm
bei 1m:
3,0×2,5mm
bei 10m:
7,0×6,0mm
9 Technische Daten
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

www.balluff.com 13deutsch
9.4 Elektrische Merkmale
Betriebsspannung
SIO 10…30VDC
IO-Link 18…30VDC
Bemessungsbetriebsspannung Ue24VDC
Bemessungsbetriebsstrom Ie100mA
Leerlaufstrom Iobei Ue≤30mA
Bemessungsisolationsspannung Ui75VDC
Bereitschaftsverzug tv300ms
Lastkapazität bei Ue≤100nF
Reststrom Ir≤500μA
Restwelligkeit (% von Ue) ≤10%
Schaltfrequenz
…-LH10-… 250Hz
500Hz (speed
mode)
…-LK10-/LH11-/LS10-/LE10-… 1000Hz
2000Hz (speed
mode)
Schutzklasse II
Spannungsfall Udbei Ie≤2,5V
Kurzschlussschutz ja
Vertauschmöglichkeit geschützt ja
Verpolungssicher ja
Gebrauchskategorie DC13
9.5 Elektrischer Anschluss
Anschluss Stecker M12x1
Anzahl Pins 4
9.6 Ausgang/Schnittstelle
Ausgang Pin4 (umschaltbar) Schaltausgang/IO-Link
Schaltausgang Pin4 Gegentakt
Ein-/Ausgang Pin2 (umschalt-
bar)
Schaltausgang/Analog-
ausgang Strom (nur bei
…-LH10-…)/digitaler
Eingang
Schaltausgang Pin2
(umschaltbar)
PNP/NPN/Gegentakt
Analogausgang Pin2 4…20mA
(nur bei …-LH10-…)
Schaltfunktion (umschaltbar) Schließer/Öffner (NO/NC)
Schnittstelle IO-Link
Version 1.1
Baud-Rate COM3 (230,4kBaud)
9Technische Daten (Fortsetzung)
9.7 Material
Aktive Fläche PAPACM12
Gehäusematerial PA12
Kontakte vergoldet
9.8 Mechanische Merkmale
Befestigung 2× Schraube M4
Abmessungen (B × H × L) siehe Produktbeschrei-
bung
9.9 Diagramme und Anfahrkurven
Bei den Diagrammen und Anfahrkurven handelt es
sich um typische Werte.

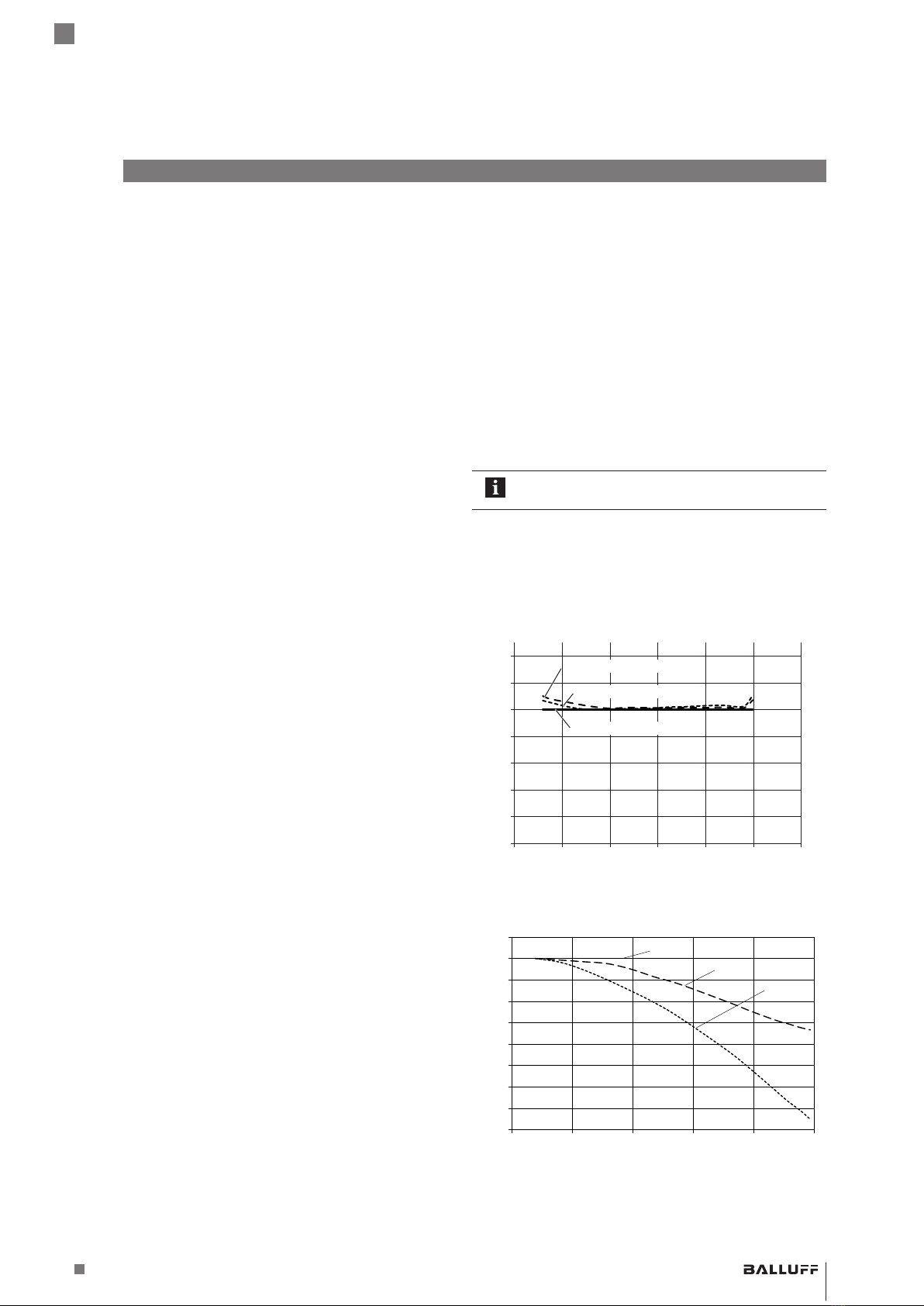

9.10 …-LH10/LH11-…
Schaltabstandsabweichung in Abhängigkeit vom
Objektabstand bei unterschiedlichen
Remissionsgraden
Bild 9-1:
-10
-8
-6
-4
-2
0
2
4
0 50 100 150 200 250 300
Objektabstand [mm]
Sr max. [%]
20 % Remission
5 % Remission
90 % Remission
Schaltabstandsabweichung (…-LH10-…)
Bild 9-2:
-40
-35
-30
-25
-20
-15
-10
-5
0
5
0100 200 300 400 500
90%
20%
6%
Sr max. [%]
Objektabstand [mm]
Schaltabstandsabweichung (…-LH11-…)
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

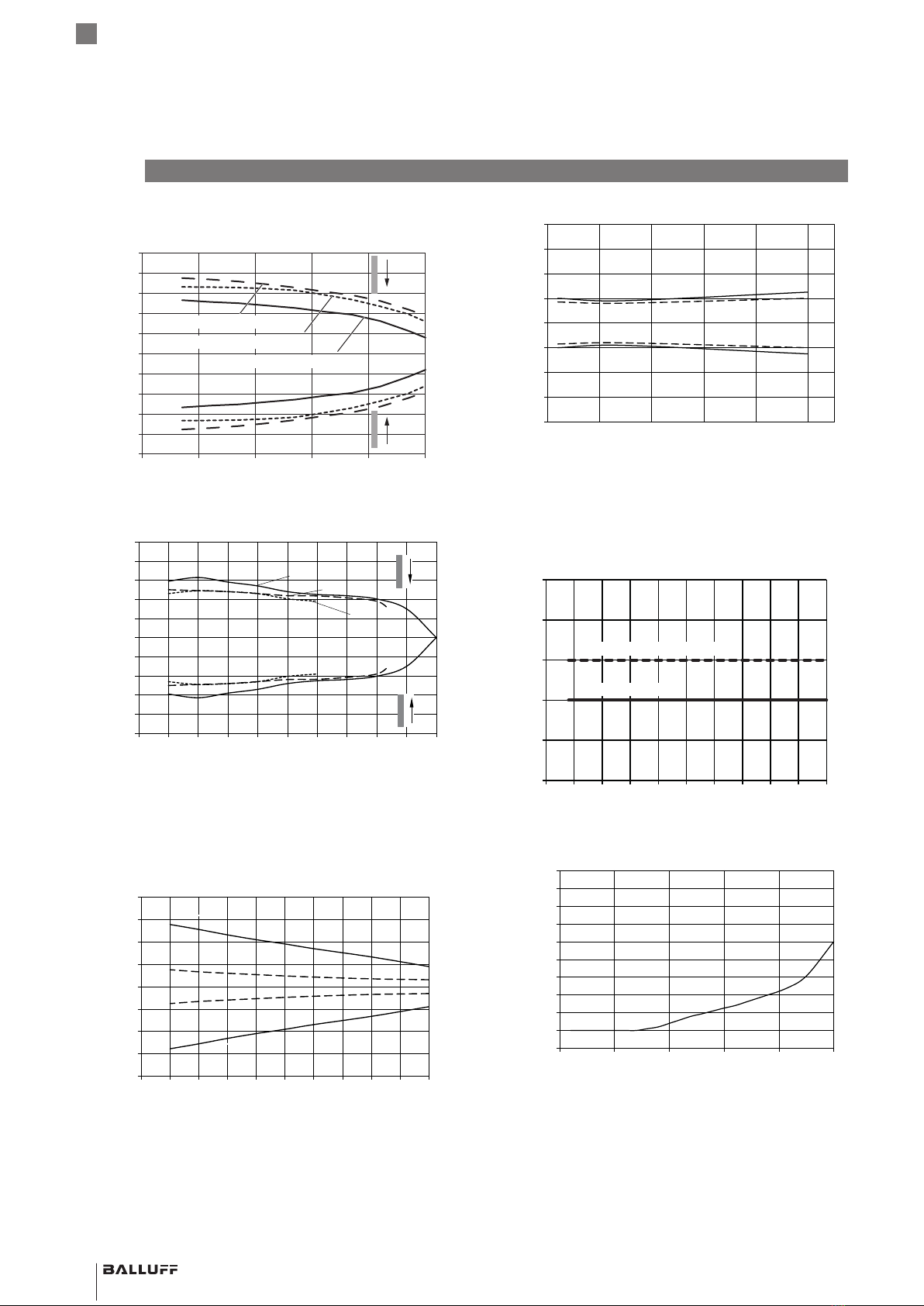

14 deutsch
9Technische Daten (Fortsetzung)
Seitlicher Schaltpunkt
Bild 9-3:
0 50 100 150 200 250
-2.5
-2.0
-1.5
-1.0
-0.5
0.0
0.5
1.0
1.5
2.0
2.5
Objektabstand [mm]
Seitlicher Schaltpunkt [mm]
20 % Remission
5 % Remission
90 % Remission
Seitlicher Schaltpunkt (…-LH10-…)
Bild 9-4:
-5.0
-4.0
-3.0
-2.0
-1.0
0.0
1.0
2.0
3.0
4.0
5.0
050 100 150 200 250 300 350 400 450 500
90%
20%
6%
Objektabstand [mm]
Schaltpunkt [mm]
Seitlicher Schaltpunkt (…-LH11-…)
Lichtfleckgröße in Abhängigkeit vom Objektabstand
Bild 9-5:
-2.0
-1.5
-1.0
-0.5
0.0
0.5
1.0
1.5
2.0
025 50 75 100 125 150 175 200 225 250
[mm]
[mm]
Lichtfleckgröße [mm]
Objektabstand [mm]
Lichtfleckgröße (…-LH10-…)
Bild 9-6:
-4.0
-3.0
-2.0
-1.0
0.0
1.0
2.0
3.0
4.0
0100 200 300 400 500
Lichtfleckgröße [mm]
Abstand [mm]
Lichtfleckgröße (…-LH11-…)
Kleinstes erkennbares Teil in Abhängigkeit vom
Objektabstand
Bild 9-7:
0.00
0.05
0.10
0.15
0.20
0.25
0 25 50 75 100 125 150 175 200 225 250
Objektabstand [mm]
Kleinteilgröße [mm]
Nylondraht (schwarz)
Kupferdraht
Kleinstes erkennbares Teil (…-LH10-…)
Bild 9-8:
0.00
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
0100 200 300 400 500
Objektabstand [mm]
Kleinteilgröße [mm]
Kleinstes erkennbares Teil (…-LH11-…)
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

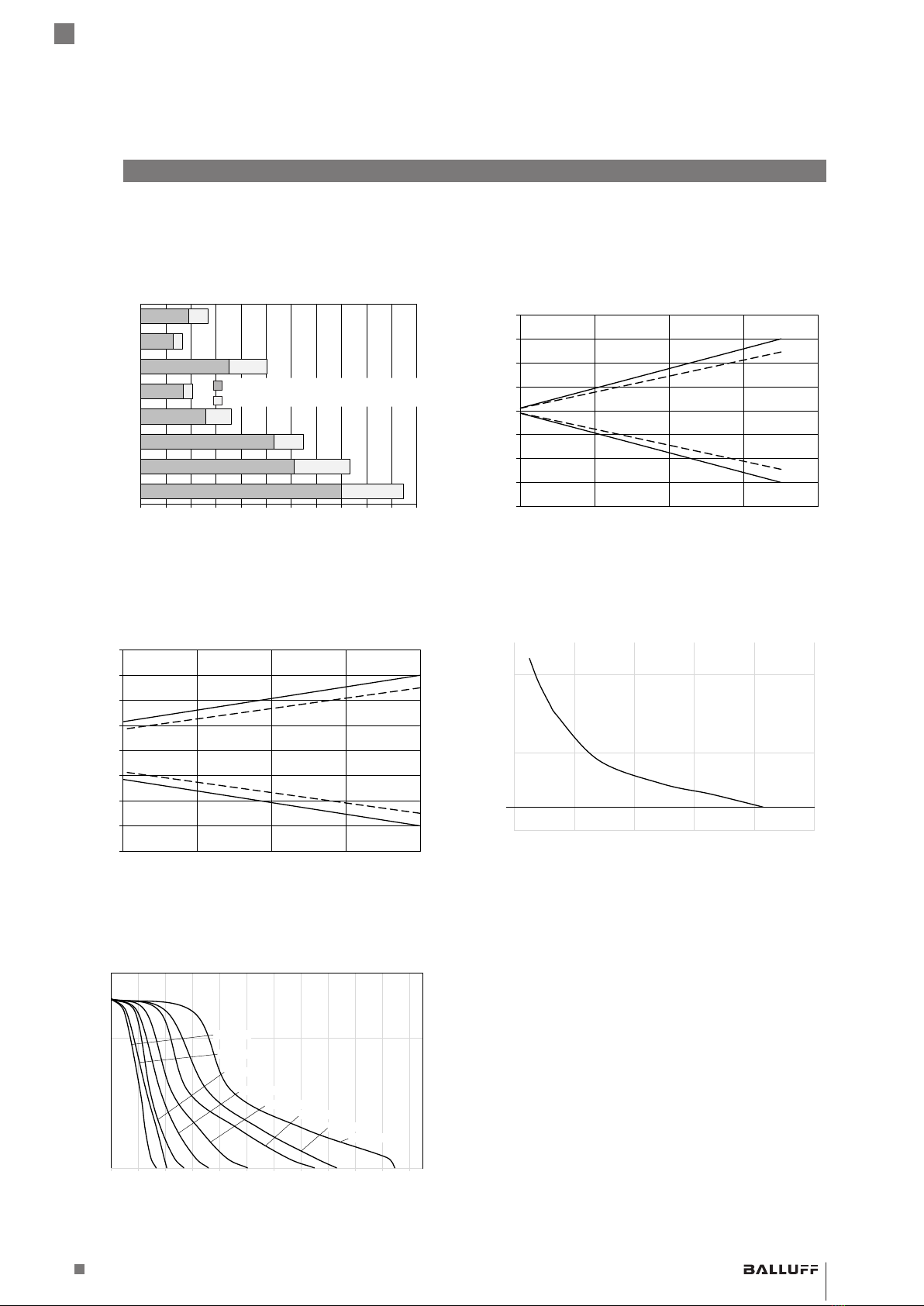

www.balluff.com 15deutsch
9Technische Daten (Fortsetzung)
9.10.1 …-LK10-…
Reichweiten
Bild 9-9:
012345678910 11
BOS R-22
BOS R-16
BOS R-40
BOS R-12
BOS R-38
BOS R-45
BOS R-55
BOS R-50
Abstand [m]
Betriebsreichweite teach auf 8 Meter
typ. max. Reichweite Standardmode
Reichweiten (…-LK10-…)
Lichtfleckgröße
Bild 9-10:
-4.0
-3.0
-2.0
-1.0
0.0
1.0
2.0
3.0
4.0
02468
Abstand [m]
Lichtfleckgröße [mm]
Lichtfleckgröße (…-LK10-…)
Funktionsreserve über den Abstand
Bild 9-11:
1
10
012345678910 11
BOS R-22
BOS R-16
BOS R-40
BOS R-45
BOS R-12
BOS R-50
BOS R-55
BOS R-38
Abstand [m]
Funktionsreserve
Funktionsreserve über den Abstand (…-LK10-…)
9.10.2 -…LS10/LE10-…
Lichtfleckgröße
Bild 9-12:
-40.0
-30.0
-20.0
-10.0
0.0
10.0
20.0
30.0
40.0
020 40 60 80
Abstand [mm]
Lichtfleckgröße [mm]
Lichtfleckgröße (…-LS10-…)
Funktionsreserve über den Abstand
Bild 9-13:
0.5
5
50
020 40 60 80 100
Abstand [m]
Funktionsreserve
Funktionsreserve über den Abstand (…-LS10-/LE10-…)
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

16 deutsch
9Technische Daten (Fortsetzung)
948192_AA ∙ DE ∙ I22; Änderungen vorbehalten.Ersetzt F21.
9.11 Zulassungen und Kennzeichnungen
Nur zur Verwendung in NFPA79-Anwen-
dungen.
Näherungsschalter dürfen nur mit einem
R/C-Kabel (CYJV2) mit geeigneten
Nennwerten angeschlossen werden.
Mit dem CE-Zeichen bestätigen wir,
dass unsere Produkte den
Anforderungen der aktuellen
EU-Richtlinie entsprechen.
Nähere Informationen zu Richtlinien, Zulassungen
und Normen finden Sie unter www.balluff.com
auf der Produktseite.
BOS R254K-UUI-L_1_-S4
Optoelektronische Sensoren

BOS R254K-UUI-LH10-S4
BOS R254K-UUI-LK10-S4
BOS R254K-UUI-LH11-S4
BOS R254K-UUI-LS10-S4
BOS R254K-UUI-LE10-S4
User’s guide
english

www.balluff.com
