Balluff BES M12MF2-PSC20B-BV02-EXE User manual

deutsch Betriebsanleitung
english User’s guide
français Notice d’utilisation
español Manual de instrucciones
português Manual de instruções
中文 使用说明书
русский Руководство по эксплуатации
BES M12MF2-PSC20B-BV02-EXE

Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
BA-S36069-D-2018-28
BA-S36069-D-2018-28 Seite 1
Seite 4
Induktiver Sensor
Bestellcode: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Betriebsanleitung
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Bestimmungsgemäße Verwendung
Der induktive Näherungsschalter dient in industriellen Steuerungsprozessen als
berührungsloser und verschleissfreier Grenztaster.
Er darf innerhalb gasexplosionsgefährdeter Bereiche, die Gerätekategorie 3G (Zone 2)
erfordern sowie innerhalb staubexplosionsgefährdeter Bereiche, die Gerätekategorie 3D
(Zone 22) erfordern, installiert werden.
Sofern zusätzliche bauartbedingte Installationsvorschriften existieren, müssen diese beach-
tet werden.
Sicherheitshinweise
• Installation und Betrieb nur durch qualiziertes Fachpersonal.
• Vor Installation Anlage spannungsfrei schalten.
• Vorgaben aus der Betriebsanleitung einhalten.
• Geltende nationale Vorschriften und Errichterbestimmungen, z. B. EN 60079-14, einhalten.
• Die besonderen Bedingungen unbedingt beachten.
Installation und Inbetriebnahme
• Anhand der Ex-Kennzeichnung sicher stellen, dass das Gerät für den Einsatz geeignet ist.
• An dem Gerät keine Veränderung vornehmen (z. B. Lackierung).
• Gehäuse des Näherungsschalters mit einem geerdeten metallischen Montagerahmen verbinden.
• Anschlusskabel entsprechend den gültigen Vorschriften verlegen und vor Beschädigungen schützen.
• Das Gerät erfüllt die EMV-Anforderungen für Näherungsschalter nach EN 60947-5-2:2007+A1:2012.
• Sensorleitungen ab 30 m können zusätzliche EMV-Maßnahmen erfordern.
Instandhaltung, Wartung und Störungsbeseitigung
•Das Gerät nicht verändern oder reparieren – die Zulassung erlischt. Im Fehlerfall
wenden sie sich an den Hersteller.
• Staubablagerungen auf dem Gerät vermeiden, ggf. regelmäßig mit einem feuchten Tuch reinigen.
• Datenblatt, EU-Baumusterprüfbescheinigung und MTTF-Werte bei Bedarf vom Hersteller anfordern.
Besondere Bedingungen
• Das Gerät vor direktem UV-Licht schützen.
• Kennzeichnungen, die sich nicht auf dem Gerät benden, der Betriebsanleitung entnehmen.
• Die freien Leitungsenden der Anschlüsse außerhalb des explosionsgefährdeten Bereichs oder in einem
geeigneten, für den Einsatz in explosionsgefährdeten Bereichen bescheinigten Klemmenkasten, verdrahten.
• Das Gerät ist beständig gegen eine niedrige mechanische Gefährdung von 4 J. Es ist vor einer höheren
mechanischen Gefährdung zu schützen.
Folgende Normen wurden angewandt:
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012

Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
BA-S36069-D-2018-28
BA-S36069-D-2018-28 Seite 3
Seite 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
BES...-EXE
IECEx-Zertikat IECEx EPS 18.0030X
Zündschutzart (ATEX): Gas-Ex II 3G Ex ec IIC T6 Gc
Staub-Ex II 3D Ex tc IIIC T70°C Dc
Zündschutzart (IECEx): Gas-Ex Ex ec IIC T6 Gc
Staub-Ex Ex tc IIIC T70°C Dc
Temperaturbereich in T6 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich in T5 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich in T4 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich in T3 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich Staub-Ex (Zone 22) –20 °C ≤ Ta ≤ +60 °C
Oberächentemperatur (Zone 22) 70 °C
Bemessungsspannung 30 V DC
Betriebsspannung 24 V DC ±10%
Bemessungsstrom 100 mA DC
Schaltstrom 100 mA DC
Elektrostatisch auadbare Kunststoffoberächen
Betrachtung nach Gruppe II (Gas): 87 mm²
Betrachtung nach Gruppe III (Staub): 299 mm²
Gehäusewerkstoffe Edelstahl 1.4571 / PPSU / LCP
Schaltausgang PNP-Schließer
Schaltabstand Sn 2 mm bündig
Arbeitspunkt 0,8 Sn
Hysterese <0,1 Sn
Schaltfrequenz 300 Hz
Prüfspannung 500 V / 50 Hz / 60 s
Schutzart EN 60529 IP 67
Elektrischer Anschluss 2 m PUR-Kabel, grau, 3x0,34 mm²
Zubehör 2x Mutter M12x1, Edelstahl 1.4401

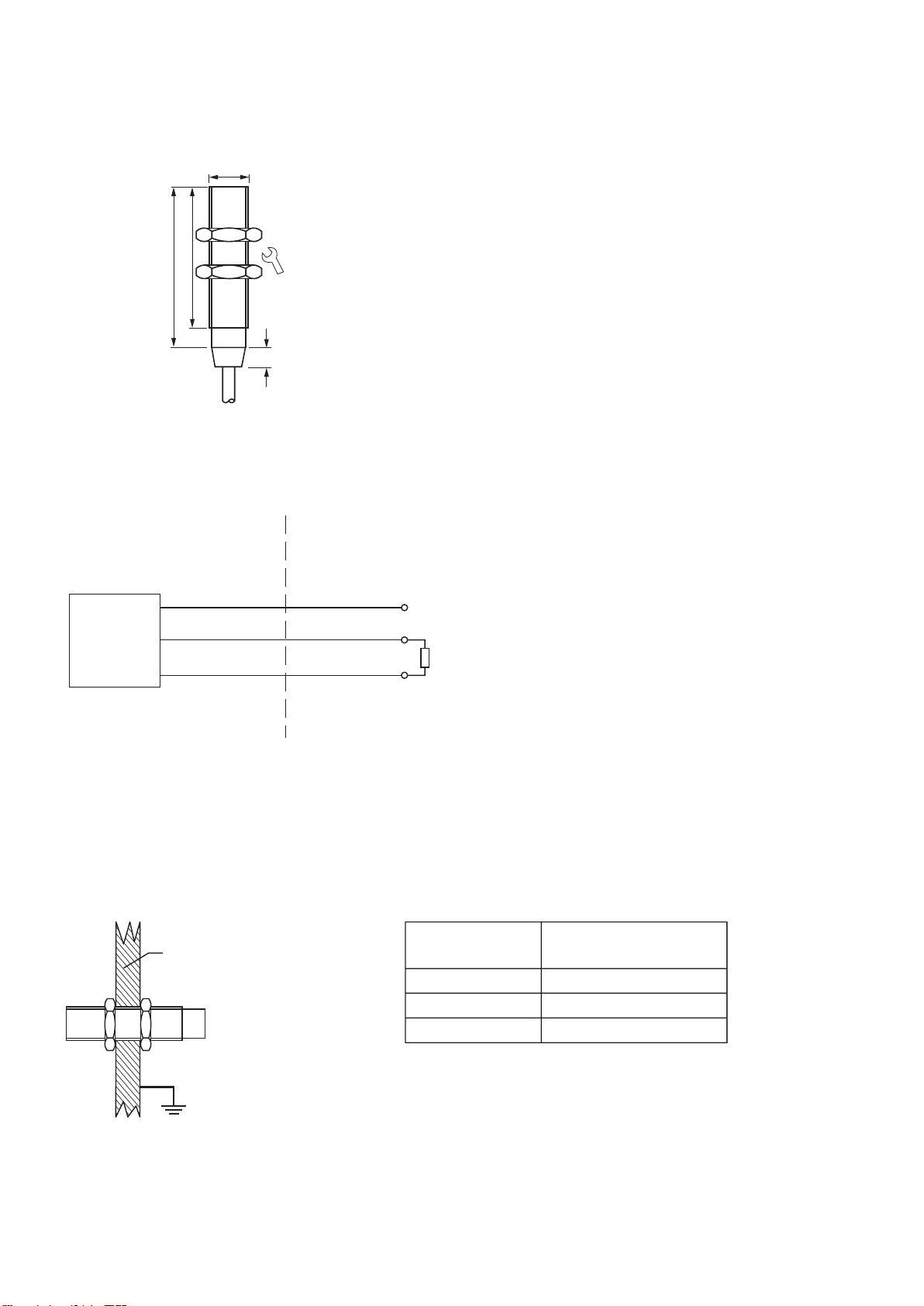

Abmessungen
Anschlussdiagramm
Technische Daten
Einbau
Farbcode BK: schwarz | BN: braun | BU: blau | GY: grau | WH: weiß
Fehlersuche
Lieferumfang, Transport und Entsorgung
• Überprüfen Sie Verpackung und Inhalt auf Beschädigungen.
• Überprüfen Sie die Lieferung auf Vollständigkeit.
• Entsorgungshinweis: nicht in den Hausmüll, einschlägige Gesetze und nationale Vorschriften beachten und einhalten.
Fehler Fehlerursache Abhilfe
Bei Betätigung des Näherungsschalters
leuchtet keine Funktionsanzeige
Keine oder zu geringe
Versorgungsspannung
Versorgungsspannung
prüfen
Keine Änderung des
Schaltsignals
Einsatz des Näherungsschalters
außerhalb der Spezikationen
Einsatzbereich des
Näherungsschalters prüfen

Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
BA-S36069-D-2018-28
BA-S36069-D-2018-28 Seite 3
Seite 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
BES...-EXE
IECEx-Zertikat IECEx EPS 18.0030X
Zündschutzart (ATEX): Gas-Ex II 3G Ex ec IIC T6 Gc
Staub-Ex II 3D Ex tc IIIC T70°C Dc
Zündschutzart (IECEx): Gas-Ex Ex ec IIC T6 Gc
Staub-Ex Ex tc IIIC T70°C Dc
Temperaturbereich in T6 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich in T5 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich in T4 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich in T3 (Zone 2) –20 °C ≤ Ta ≤ +60 °C
Temperaturbereich Staub-Ex (Zone 22) –20 °C ≤ Ta ≤ +60 °C
Oberächentemperatur (Zone 22) 70 °C
Bemessungsspannung 30 V DC
Betriebsspannung 24 V DC ±10%
Bemessungsstrom 100 mA DC
Schaltstrom 100 mA DC
Elektrostatisch auadbare Kunststoffoberächen
Betrachtung nach Gruppe II (Gas): 87 mm²
Betrachtung nach Gruppe III (Staub): 299 mm²
Gehäusewerkstoffe Edelstahl 1.4571 / PPSU / LCP
Schaltausgang PNP-Schließer
Schaltabstand Sn 2 mm bündig
Arbeitspunkt 0,8 Sn
Hysterese <0,1 Sn
Schaltfrequenz 300 Hz
Prüfspannung 500 V / 50 Hz / 60 s
Schutzart EN 60529 IP 67
Elektrischer Anschluss 2 m PUR-Kabel, grau, 3x0,34 mm²
Zubehör 2x Mutter M12x1, Edelstahl 1.4401
Abmessungen
Anschlussdiagramm
Technische Daten
Einbau
Farbcode BK: schwarz | BN: braun | BU: blau | GY: grau | WH: weiß
Fehlersuche
Lieferumfang, Transport und Entsorgung
• Überprüfen Sie Verpackung und Inhalt auf Beschädigungen.
• Überprüfen Sie die Lieferung auf Vollständigkeit.
• Entsorgungshinweis: nicht in den Hausmüll, einschlägige Gesetze und nationale Vorschriften beachten und einhalten.
Fehler Fehlerursache Abhilfe
Bei Betätigung des Näherungsschalters
leuchtet keine Funktionsanzeige
Keine oder zu geringe
Versorgungsspannung
Versorgungsspannung
prüfen
Keine Änderung des
Schaltsignals
Einsatz des Näherungsschalters
außerhalb der Spezikationen
Einsatzbereich des
Näherungsschalters prüfen

Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
Betriebsanleitung BES M12MF2-PSC20B-BV02-EXE
BA-S36069-D-2018-28
BA-S36069-D-2018-28 Seite 1
Seite 4
Induktiver Sensor
Bestellcode: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Betriebsanleitung
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Bestimmungsgemäße Verwendung
Der induktive Näherungsschalter dient in industriellen Steuerungsprozessen als
berührungsloser und verschleissfreier Grenztaster.
Er darf innerhalb gasexplosionsgefährdeter Bereiche, die Gerätekategorie 3G (Zone 2)
erfordern sowie innerhalb staubexplosionsgefährdeter Bereiche, die Gerätekategorie 3D
(Zone 22) erfordern, installiert werden.
Sofern zusätzliche bauartbedingte Installationsvorschriften existieren, müssen diese beach-
tet werden.
Sicherheitshinweise
• Installation und Betrieb nur durch qualiziertes Fachpersonal.
• Vor Installation Anlage spannungsfrei schalten.
• Vorgaben aus der Betriebsanleitung einhalten.
• Geltende nationale Vorschriften und Errichterbestimmungen, z. B. EN 60079-14, einhalten.
• Die besonderen Bedingungen unbedingt beachten.
Installation und Inbetriebnahme
• Anhand der Ex-Kennzeichnung sicher stellen, dass das Gerät für den Einsatz geeignet ist.
• An dem Gerät keine Veränderung vornehmen (z. B. Lackierung).
• Gehäuse des Näherungsschalters mit einem geerdeten metallischen Montagerahmen verbinden.
• Anschlusskabel entsprechend den gültigen Vorschriften verlegen und vor Beschädigungen schützen.
• Das Gerät erfüllt die EMV-Anforderungen für Näherungsschalter nach EN 60947-5-2:2007+A1:2012.
• Sensorleitungen ab 30 m können zusätzliche EMV-Maßnahmen erfordern.
Instandhaltung, Wartung und Störungsbeseitigung
•Das Gerät nicht verändern oder reparieren – die Zulassung erlischt. Im Fehlerfall
wenden sie sich an den Hersteller.
• Staubablagerungen auf dem Gerät vermeiden, ggf. regelmäßig mit einem feuchten Tuch reinigen.
• Datenblatt, EU-Baumusterprüfbescheinigung und MTTF-Werte bei Bedarf vom Hersteller anfordern.
Besondere Bedingungen
• Das Gerät vor direktem UV-Licht schützen.
• Kennzeichnungen, die sich nicht auf dem Gerät benden, der Betriebsanleitung entnehmen.
• Die freien Leitungsenden der Anschlüsse außerhalb des explosionsgefährdeten Bereichs oder in einem
geeigneten, für den Einsatz in explosionsgefährdeten Bereichen bescheinigten Klemmenkasten, verdrahten.
• Das Gerät ist beständig gegen eine niedrige mechanische Gefährdung von 4 J. Es ist vor einer höheren
mechanischen Gefährdung zu schützen.
Folgende Normen wurden angewandt:
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012

Instruction manual BES M12MF2-PSC20B-BV02-EXE
Instruction manual BES M12MF2-PSC20B-BV02-EXE
BA-S36069-GB-2018-28
BA-S36069-GB-2018-28 Page 1
Page 4
Inductive Sensor
Order Code: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Instruction manual
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Intended use
The inductive proximity switch is for use as contactless wearout-free limit switch in
industrial control systems.
It can be mounted inside gas-hazardous areas that require equipment of category 3G
(zone 2) or dust-hazardous areas that require equipment of category 3D (zone 22).
If there are additional regulations for the particular design regarding the installation, they
must be observed as well.
Safety instructions
• Onlyprofessionalswithsufcientknowledgeareallowedtoinstallandoperatethedevice.
• Priortoinstallationdisconnectthesystemfrompowersupply.
• Complywiththeprovisionsoftheinstructionmanual.
• Complywiththenationalregulationsandinstallationprovisions(e.g.EN60079-14).
• Absolutelyabidebythespecicconditions.
Installation and operation
• MakesurethatthedeviceisusedonlyintheareaofapplicationcorrespondingtoitsExmarking.
• Donotmodifythedevice(e.g.painting).
• Makesurethatthehousingoftheproximityswitchhaselectricalcontacttoagroundedmetalstructure.
• Installcablesaccordingtotheapplicableregulationsandprotectthemfromdamage.
• ThedevicecomplieswiththeEMCrequirementsforproximityswitchesaccordingto
 EN60947-5-2:2007+A1:2012.
• Cableslongerthan30mcanrequireadditionalEMCmeasures.
Maintenance, repairs and trouble-shooting
• Donotmodifyorrepairthedevice–itsapprovalwillexpire.Contactthemanufacturerforanyproblems.
• Preventdustfromcoveringthedevice,i.ebyregularycleaningwithadampcloth.
• Datasheet,EUtypeexaminationcerticateandMTTFvaluesareavailableonrequest.
Specific conditions
• ProtectthedevicefromUVlight.
• Markingsthatarenotonthedevicewillbefoundintheinstructionmanual.
• Connecttheopencableendingsoutsidethehazardousareaoruseaterminalboxwhichiscertied
for hazardous areas.
• Thedeviceisresistantagainsttheriskoflowmechanicaldangerof4J.Protectitfromhigher
mechanical danger.
Thefollowingstandardshavebeenapplied:
EN60079-0:2012+A11:2013
EN60079-7:2015
EN60079-31:2014
EN60947-5-2:2007+A1:2012
EN50581:2012

Instruction manual BES M12MF2-PSC20B-BV02-EXE
Instruction manual BES M12MF2-PSC20B-BV02-EXE
BA-S36069-GB-2018-28
BA-S36069-GB-2018-28 Page 3
Page 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
BES...-EXE
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
IECExCerticate  IECExEPS18.0030X
Ignitionprotectiontype(ATEX): Gas-Ex II3GExecIICT6Gc
 Dust-Ex II3DExtcIIICT70°CDc
Ignitionprotectiontype(IECEx): Gas-Ex ExecIICT6Gc
 Dust-Ex ExtcIIICT70°CDc
TemperaturerangeinT6(Zone2) –20°C≤Ta≤+60°C
TemperaturerangeinT5(Zone2) –20°C≤Ta≤+60°C
TemperaturerangeinT4(Zone2) –20°C≤Ta≤+60°C
TemperaturerangeinT3(Zone2) –20°C≤Ta≤+60°C
Temperaturerangedust-Ex(Zone22) –20°C≤Ta≤+60°C
Maximumsurfacetemperature(Zone22) 70°C
RatedVoltage  30VDC
Supplyvoltage  24VDC±10%
Ratedcurrent  100mADC
Switchingcurrent  100mADC
Electrostaticchargeableplastichousing
WithreferencetogroupII(gas): 87mm²
WithreferencetogroupIII(dust): 299mm²
Housing material AISI316Ti/PPSU/LCP
Switching output PNP-Normally open
SwitchingdistanceSn 2mmush
Operatingpoint 0.8Sn
Hysteresis <0.1 Sn
Switching frequency 300 Hz
Testvoltage 500V/50Hz/60s
Degreeofprotection[EN60529] IP 67
Electricalconnection 2mPUR-cable,grey3x0.34mm²
Accessories 2xnutM12x1,AISI316
Dimensions
Connection diagram
Technical data
Installation
ColourcodeBK:black|BN:brown|BU:blue|GY:grey|WH:white
Trouble shooting
Scope of delivery, transportation and disposal
• Inspectpackagingandcontentfordamage.
• Checkthedeliveryforcompleteness.
• Disposalnote:Donotdisposethedeviceinthedomesticwaste,complywithrelevantlawsandnationalregulations.
Failure Cause of failure Remedy
The functioning indicator does not light
up when the proximity switch is actuated
Supply voltage too low or
not connected
Checkpowersupply
No change of
switching signal
Operationoftheproximity
switchoutsideofspecication
Checkrangeofapplication
of the proximity switch

Instruction manual BES M12MF2-PSC20B-BV02-EXE
Instruction manual BES M12MF2-PSC20B-BV02-EXE
BA-S36069-GB-2018-28
BA-S36069-GB-2018-28 Page 3
Page 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
BES...-EXE
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
IECExCerticate  IECExEPS18.0030X
Ignitionprotectiontype(ATEX): Gas-Ex II3GExecIICT6Gc
 Dust-Ex II3DExtcIIICT70°CDc
Ignitionprotectiontype(IECEx): Gas-Ex ExecIICT6Gc
 Dust-Ex ExtcIIICT70°CDc
TemperaturerangeinT6(Zone2) –20°C≤Ta≤+60°C
TemperaturerangeinT5(Zone2) –20°C≤Ta≤+60°C
TemperaturerangeinT4(Zone2) –20°C≤Ta≤+60°C
TemperaturerangeinT3(Zone2) –20°C≤Ta≤+60°C
Temperaturerangedust-Ex(Zone22) –20°C≤Ta≤+60°C
Maximumsurfacetemperature(Zone22) 70°C
RatedVoltage  30VDC
Supplyvoltage  24VDC±10%
Ratedcurrent  100mADC
Switchingcurrent  100mADC
Electrostaticchargeableplastichousing
WithreferencetogroupII(gas): 87mm²
WithreferencetogroupIII(dust): 299mm²
Housing material AISI316Ti/PPSU/LCP
Switching output PNP-Normally open
SwitchingdistanceSn 2mmush
Operatingpoint 0.8Sn
Hysteresis <0.1 Sn
Switching frequency 300 Hz
Testvoltage 500V/50Hz/60s
Degreeofprotection[EN60529] IP 67
Electricalconnection 2mPUR-cable,grey3x0.34mm²
Accessories 2xnutM12x1,AISI316
Dimensions
Connection diagram
Technical data
Installation
ColourcodeBK:black|BN:brown|BU:blue|GY:grey|WH:white
Trouble shooting
Scope of delivery, transportation and disposal
• Inspectpackagingandcontentfordamage.
• Checkthedeliveryforcompleteness.
• Disposalnote:Donotdisposethedeviceinthedomesticwaste,complywithrelevantlawsandnationalregulations.
Failure Cause of failure Remedy
The functioning indicator does not light
up when the proximity switch is actuated
Supply voltage too low or
not connected
Checkpowersupply
No change of
switching signal
Operationoftheproximity
switchoutsideofspecication
Checkrangeofapplication
of the proximity switch

Instruction manual BES M12MF2-PSC20B-BV02-EXE
Instruction manual BES M12MF2-PSC20B-BV02-EXE
BA-S36069-GB-2018-28
BA-S36069-GB-2018-28 Page 1
Page 4
Inductive Sensor
Order Code: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Instruction manual
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Intended use
The inductive proximity switch is for use as contactless wearout-free limit switch in
industrial control systems.
It can be mounted inside gas-hazardous areas that require equipment of category 3G
(zone 2) or dust-hazardous areas that require equipment of category 3D (zone 22).
If there are additional regulations for the particular design regarding the installation, they
must be observed as well.
Safety instructions
• Onlyprofessionalswithsufcientknowledgeareallowedtoinstallandoperatethedevice.
• Priortoinstallationdisconnectthesystemfrompowersupply.
• Complywiththeprovisionsoftheinstructionmanual.
• Complywiththenationalregulationsandinstallationprovisions(e.g.EN60079-14).
• Absolutelyabidebythespecicconditions.
Installation and operation
• MakesurethatthedeviceisusedonlyintheareaofapplicationcorrespondingtoitsExmarking.
• Donotmodifythedevice(e.g.painting).
• Makesurethatthehousingoftheproximityswitchhaselectricalcontacttoagroundedmetalstructure.
• Installcablesaccordingtotheapplicableregulationsandprotectthemfromdamage.
• ThedevicecomplieswiththeEMCrequirementsforproximityswitchesaccordingto
 EN60947-5-2:2007+A1:2012.
• Cableslongerthan30mcanrequireadditionalEMCmeasures.
Maintenance, repairs and trouble-shooting
• Donotmodifyorrepairthedevice–itsapprovalwillexpire.Contactthemanufacturerforanyproblems.
• Preventdustfromcoveringthedevice,i.ebyregularycleaningwithadampcloth.
• Datasheet,EUtypeexaminationcerticateandMTTFvaluesareavailableonrequest.
Specific conditions
• ProtectthedevicefromUVlight.
• Markingsthatarenotonthedevicewillbefoundintheinstructionmanual.
• Connecttheopencableendingsoutsidethehazardousareaoruseaterminalboxwhichiscertied
for hazardous areas.
• Thedeviceisresistantagainsttheriskoflowmechanicaldangerof4J.Protectitfromhigher
mechanical danger.
Thefollowingstandardshavebeenapplied:
EN60079-0:2012+A11:2013
EN60079-7:2015
EN60079-31:2014
EN60947-5-2:2007+A1:2012
EN50581:2012

Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
BA-S36069-FR-2018-28
BA-S36069-FR-2018-28 Page 1
Page 4
Capteur inductif
Code de commande : BES05L6
BES M12MF2-PSC20B-BV02-EXE
Mode d’emploi
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tél. : [phone]
Fax. : [phone]
www.balluff.com
[email protected]
Utilisation conforme à l’usage prévu
Dans le cadre de processus de pilotage industriels, le détecteur de proximité inductif sert de
détecteur de n de course sans contact et sans usure.
Il peut être installé dans des zones exposées à un risque d’explosion qui exigent la catégorie
d’appareil 3G (zone 2) ainsi que dans des zones exposées à un risque d’explosion de poussières
exigeant la catégorie d’appareil 3D (zone 22).
Dans la mesure où il existe des prescriptions d’installation complémentaires, inhérentes à la
conception, il convient d’en tenir compte.
Consignes de sécurité
• L’installation et l’utilisation peuvent uniquement être effectuées par du personnel qualié.
• Avant le montage, il faut mettre l’installation hors tension.
• Il faut respecter les directives émanant du mode d’emploi.
• Il convient de respecter les prescriptions et les dispositions d’installation nationales applicables, par exemple,
la norme EN 60079-14.
• Il convient impérativement de tenir compte des conditions particulières.
Installation et mise en service
• S’assurer que l’appareil est utilisé uniquement dans une zone correspondant à son marquage Ex.
• Ne pas procéder à des modications sur l’appareil, par exemple, le peindre.
• Assurez-vous que le boîtier du capteur de proximité soit relié électriquement à une structure métallique mise à la terre.
• Installer les câbles conformément aux prescriptions applicables et les protéger contre des dommages.
• L’appareil répond aux exigences CEM applicables à des détecteurs de proximité, conformément à la norme
EN 60947-5-2:2007+A1:2012.
• Des câbles dépassant une longueur de 30 m peuvent exiger l’application de mesures CEM supplémentaires.
Maintenance, entretien et élimination de pannes
• Ne pas modier ou réparer l’appareil - ceci annule son homologation. En cas de dysfonctionnement veuillez vous
adresser au fabricant.
• Évitez des dépôts de poussière sur l’appareil et, le cas échéant, c.à.d. nettoyez-le régulièrement avec un chiffon humide.
• La che de données (datasheet), le certicat d’examen de type UE et les valeurs MTTF sont disponibles sur demande.
Conditions particulières
• Protéger l’appareil d’une lumière directe UV.
• On trouvera les marquages qui ne sont pas apposés sur l’appareil dans le mode d’emploi.
• Connecter les terminaisons de câbles inutilisées à l’extérieur de la zone dangereuse ou utiliser une boîte à bornes
certiée pour les zones dangereuses.
• L’appareil est résistant contre les risques mécaniques faibles de niveau 4 J. Il convient de le protéger contre les dangers
mécaniques plus élevés.
Les normes suivantes ont été appliquées :
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012

Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
BA-S36069-FR-2018-28
BA-S36069-FR-2018-28 Page 3
Page 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
BES...-EXE
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
Certicat IECEx IECEx EPS 18.0030X
Mode de protection ex (ATEX) :
Ex gaz II 3G Ex ec IIC T6 Gc
Ex poussières II 3D Ex tc IIIC T70°C Dc
Mode de protection ex (IECEx) :
Ex gaz Ex ec IIC T6 Gc
Ex poussières Ex tc IIIC T70°C Dc
Plage de température dans T6 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température dans T5 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température dans T4 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température dans T3 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température ex poussières (zone 22) –20 °C ≤ Ta ≤ +60 °C
Température de surface (zone 22) 70 °C
Tension nominale 30 V DC
Tension de service 24 V DC ±10%
Courant nominal 100 mA DC
Courant de commutation 100 mA DC
Surfaces en matières synthétiques susceptibles
d’être chargées d’électricité statique
Considération conformément au groupe II (gaz) : 87 mm²
Considération conformément au groupe III (poussière) : 299 mm²
Matériaux du boîtier acier inoxydable 1.4571 / PPSU / LCP
Sortie de commutation PNP contact à fermeture
Distance de commutation Sn 2 mm afeuré
Point de fonctionnement 0,8 Sn
Hystérèse < 0,1 Sn
Fréquence de commutation 300 Hz
Tension de contrôle 500 V / 50 Hz / 60 s
Mode de protection EN 60529 IP 67
Raccord électrique 2 m câble PUR, gris, 3x0,34 mm²
Accessoires 2 x écrou M12x1, acier inoxydable 1.4401
Dimensions
Schéma de raccordement
Spécifications techniques
Montage
Code couleur BK : noir | BN : brun | BU : bleu | GY : gris | WH : blanc
Recherche d’erreurs
Contenu de la livraison, transport et élimination
• Vériez que l’emballage et le contenu ne soient pas endommagés.
• Vériez que la livraison soit complète.
• Remarque relative à l’élimination : ne pas éliminer avec les ordures ménagères, tenir compte et respecter les
lois applicables et les prescriptions nationales.
Erreur Cause de l'erreur Solution
Lors de l'actionnement du détecteur de
proximité, aucun indicateur de fonction
ne clignote
Aucune ou trop faible
tension d'alimentation
Vérier la
tension d’alimentation
Pas de modication du signal de
commutation
Utilisation du détecteur
de proximité en dehors
des spécications
Vérier la zone d’intervention
Contrôler le détecteur de proximité
zone exposée à un risque
d’explosion (gaz ou poussière)
zone non exposée à un
risque d‘explosion
cadre de montage métallique
mis à la terre de manière
standard
type couple de tension
max.

Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
BA-S36069-FR-2018-28
BA-S36069-FR-2018-28 Page 3
Page 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
BES...-EXE
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
Certicat IECEx IECEx EPS 18.0030X
Mode de protection ex (ATEX) :
Ex gaz II 3G Ex ec IIC T6 Gc
Ex poussières II 3D Ex tc IIIC T70°C Dc
Mode de protection ex (IECEx) :
Ex gaz Ex ec IIC T6 Gc
Ex poussières Ex tc IIIC T70°C Dc
Plage de température dans T6 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température dans T5 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température dans T4 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température dans T3 (zone 2) –20 °C ≤ Ta ≤ +60 °C
Plage de température ex poussières (zone 22) –20 °C ≤ Ta ≤ +60 °C
Température de surface (zone 22) 70 °C
Tension nominale 30 V DC
Tension de service 24 V DC ±10%
Courant nominal 100 mA DC
Courant de commutation 100 mA DC
Surfaces en matières synthétiques susceptibles
d’être chargées d’électricité statique
Considération conformément au groupe II (gaz) : 87 mm²
Considération conformément au groupe III (poussière) : 299 mm²
Matériaux du boîtier acier inoxydable 1.4571 / PPSU / LCP
Sortie de commutation PNP contact à fermeture
Distance de commutation Sn 2 mm afeuré
Point de fonctionnement 0,8 Sn
Hystérèse < 0,1 Sn
Fréquence de commutation 300 Hz
Tension de contrôle 500 V / 50 Hz / 60 s
Mode de protection EN 60529 IP 67
Raccord électrique 2 m câble PUR, gris, 3x0,34 mm²
Accessoires 2 x écrou M12x1, acier inoxydable 1.4401
Dimensions
Schéma de raccordement
Spécifications techniques
Montage
Code couleur BK : noir | BN : brun | BU : bleu | GY : gris | WH : blanc
Recherche d’erreurs
Contenu de la livraison, transport et élimination
• Vériez que l’emballage et le contenu ne soient pas endommagés.
• Vériez que la livraison soit complète.
• Remarque relative à l’élimination : ne pas éliminer avec les ordures ménagères, tenir compte et respecter les
lois applicables et les prescriptions nationales.
Erreur Cause de l'erreur Solution
Lors de l'actionnement du détecteur de
proximité, aucun indicateur de fonction
ne clignote
Aucune ou trop faible
tension d'alimentation
Vérier la
tension d’alimentation
Pas de modication du signal de
commutation
Utilisation du détecteur
de proximité en dehors
des spécications
Vérier la zone d’intervention
Contrôler le détecteur de proximité
zone exposée à un risque
d’explosion (gaz ou poussière)
zone non exposée à un
risque d‘explosion
cadre de montage métallique
mis à la terre de manière
standard
type couple de tension
max.

Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
Mode d’emploi BES M12MF2-PSC20B-BV02-EXE
BA-S36069-FR-2018-28
BA-S36069-FR-2018-28 Page 1
Page 4
Capteur inductif
Code de commande : BES05L6
BES M12MF2-PSC20B-BV02-EXE
Mode d’emploi
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tél. : [phone]
Fax. : [phone]
www.balluff.com
[email protected]
Utilisation conforme à l’usage prévu
Dans le cadre de processus de pilotage industriels, le détecteur de proximité inductif sert de
détecteur de n de course sans contact et sans usure.
Il peut être installé dans des zones exposées à un risque d’explosion qui exigent la catégorie
d’appareil 3G (zone 2) ainsi que dans des zones exposées à un risque d’explosion de poussières
exigeant la catégorie d’appareil 3D (zone 22).
Dans la mesure où il existe des prescriptions d’installation complémentaires, inhérentes à la
conception, il convient d’en tenir compte.
Consignes de sécurité
• L’installation et l’utilisation peuvent uniquement être effectuées par du personnel qualié.
• Avant le montage, il faut mettre l’installation hors tension.
• Il faut respecter les directives émanant du mode d’emploi.
• Il convient de respecter les prescriptions et les dispositions d’installation nationales applicables, par exemple,
la norme EN 60079-14.
• Il convient impérativement de tenir compte des conditions particulières.
Installation et mise en service
• S’assurer que l’appareil est utilisé uniquement dans une zone correspondant à son marquage Ex.
• Ne pas procéder à des modications sur l’appareil, par exemple, le peindre.
• Assurez-vous que le boîtier du capteur de proximité soit relié électriquement à une structure métallique mise à la terre.
• Installer les câbles conformément aux prescriptions applicables et les protéger contre des dommages.
• L’appareil répond aux exigences CEM applicables à des détecteurs de proximité, conformément à la norme
EN 60947-5-2:2007+A1:2012.
• Des câbles dépassant une longueur de 30 m peuvent exiger l’application de mesures CEM supplémentaires.
Maintenance, entretien et élimination de pannes
• Ne pas modier ou réparer l’appareil - ceci annule son homologation. En cas de dysfonctionnement veuillez vous
adresser au fabricant.
• Évitez des dépôts de poussière sur l’appareil et, le cas échéant, c.à.d. nettoyez-le régulièrement avec un chiffon humide.
• La che de données (datasheet), le certicat d’examen de type UE et les valeurs MTTF sont disponibles sur demande.
Conditions particulières
• Protéger l’appareil d’une lumière directe UV.
• On trouvera les marquages qui ne sont pas apposés sur l’appareil dans le mode d’emploi.
• Connecter les terminaisons de câbles inutilisées à l’extérieur de la zone dangereuse ou utiliser une boîte à bornes
certiée pour les zones dangereuses.
• L’appareil est résistant contre les risques mécaniques faibles de niveau 4 J. Il convient de le protéger contre les dangers
mécaniques plus élevés.
Les normes suivantes ont été appliquées :
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012

Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
BA-S36069-ESP-2018-28
BA-S36069-ESP-2018-28 Página 1
Página 4
Sensor inductivo
Código de pedido: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Manual de instrucciones
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Uso conforme a las especificaciones
El detector de proximidad inductivo sirve como un nal de carrera sin contacto y libre de
desgaste en los procesos de control industrial.
Puede instalarse en zonas potencialmente explosivas de gas que requieran la categoría
de equipo 3G (zona 2) y en zonas potencialmente explosivas de polvo que requieran la
categoría de equipo 3D (zona 22).
Si existen otras normas de instalación adicionales por motivos de diseño, deberán cum-
plirse.
Indicaciones de seguridad
• Instalación y funcionamiento solo a cargo de personal cualicado.
• Antes de la instalación desconecte el sistema de la fuente de alimentación.
• Observe las indicaciones del manual de instrucciones.
• Cumpla las normativas nacionales y las normas de instalación vigentes, p. ej., EN 60079-14.
• Observe las condiciones especiales sin excepción.
Instalación y puesta en funcionamiento
• Compruebe si el equipo es apto para el uso mediante la identicación Ex.
• No realice ningún cambio en el equipo (p. ej., pintura).
• Asegúrese de que la carcasa del sensor inductivo tenga contacto eléctrico con una estructura metálica
puesta a tierra.
• Coloque el cable de conexión según las normas vigentes y protéjalo de posibles daños.
• El dispositivo cumple los requisitos de compatibilidad electromagnética para detectores de proximidad de la
norma EN 60947-5-2:2007+A1:2012.
• Los cables de los sensores a partir de 30 m pueden requerir medidas CEM adicionales.
Mantenimiento, servicio técnico y solución de problemas
• No cambie ni repare el equipo: esto anula la garantía. En caso de fallo, póngase en contacto con el fabricante.
• Evite la acumulación de polvo en el equipo y límpiela regularmente con un paño húmedo si es necesario.
• Solicite al fabricante la hoja de datos, el certicado de examen de tipo de la UE y los valores MTTF si es necesario.
Condiciones especiales
• Proteja el equipo de la luz ultravioleta directa.
• Consulte el manual de instrucciones para las identicaciones que no se encuentran en el equipo.
• Conecte los extremos libres de los cables de las conexiones fuera de la zona con peligro de explosión o en una
caja de bornes adecuada y certicada para su aplicación en zonas con peligro de explosión.
• El equipo es resistente a un riesgo mecánico bajo de 4 J. Debe protegerse contra un riesgo mecánico mayor.
Se han aplicado las siguientes normas:
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012

Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
BA-S36069-ESP-2018-28
BA-S36069-ESP-2018-28 Página 3
Página 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
BES...-EXE
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
Certicado IECEx IECEx EPS 18.0030X
Tipo de protección contra ignición (ATEX):
Ex de gas II 3G Ex ec IIC T6 Gc
Ex de polvo II 3D Ex tc IIIC T70°C Dc
Tipo de protección contra ignición (IECEx):
Ex de gas Ex ec IIC T6 Gc
Ex de polvo Ex tc IIIC T70°C Dc
Rango de temperatura en T6 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en T5 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en T4 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en T3 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en Ex de polvo (zona 22) –20 °C ≤ Ta ≤ +60 °C
Temperatura de la supercie (zona 22) 70 °C
Tensión nominal 30 V CC
Tensión de servicio 24 V CC ±10%
Corriente nominal 100 mA CC
Corriente de conmutación 100 mA CC
Supercies plásticas electrostáticas de carga
Consideración por grupo II (gas): 87 mm²
Consideración por grupo II (polvo): 299 mm²
Materiales de la carcasa acero inoxidable 1.4571 / PPSU / LCP
Salida de conmutación PNP contacto de cierre
Distancia de detección Sn 2 mm enrasado
Punto de trabajo 0,8 Sn
Histéresis < 0,1 Sn
Frecuencia de conmutación 300 Hz
Tensión de prueba 500 V / 50 Hz / 60 s
Clase de protección EN 60529 IP 67
Conexión eléctrica 2 m cable de PUR, gris, 3x0,34 mm²
Accesorios 2x tuercas M12x1, acero inoxidable 1.4401
Dimensiones
Diagrama de conexiones
Datos técnicos
Montaje
Código de color BK: negro | BN: marrón | BU: azul | GY: gris | WH: blanco
Localización de fallos
Volumen de suministro, transporte y eliminación
• Compruebe que el embalaje y el contenido no estén dañados.
• Compruebe que la entrega esté completa.
• Instrucciones para la eliminación: no desechar en la basura doméstica, observar y cumplir con las leyes y
regulaciones nacionales aplicables.
Fallos Causa del fallo Solución
Al accionar el detector de proximidad, no
se enciende ningún indicador de función
Ninguna tensión de
suministro
Compruebe la tensión
de suministro
No cambia la señal
de conmutación
Aplicación del detector de
proximidad fuera de las
especicaciones
Compruebe el rango de
aplicación del detector de
proximidad
Zona con peligro de
explosión (gas o polvo)
Zona sin peligro de
explosión
Bastidor de montaje
metálico operativo con
conexión a tierra
Tipo máx. Torque

Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
BA-S36069-ESP-2018-28
BA-S36069-ESP-2018-28 Página 3
Página 2
nicht explosionsgefährdeter
Bereich
non hazardous area
explosionsgefährdeter
Bereich (Gas oder Staub)
hazardous area (gas or dust)
IGEX22c...
L+
S
L–
BN
BK
BU
BES...-EXE
52
44
LED
M12x1
7
17
betriebsmäßig geerdeter
metallischer Montagerahmen /
grounded metal frame
Bauform /
type
max. Drehmoment /
max. torque
M12x1
M18x1
M30x1,5
10 Nm
25 Nm
40 Nm
Certicado IECEx IECEx EPS 18.0030X
Tipo de protección contra ignición (ATEX):
Ex de gas II 3G Ex ec IIC T6 Gc
Ex de polvo II 3D Ex tc IIIC T70°C Dc
Tipo de protección contra ignición (IECEx):
Ex de gas Ex ec IIC T6 Gc
Ex de polvo Ex tc IIIC T70°C Dc
Rango de temperatura en T6 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en T5 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en T4 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en T3 (zona 2) –20 °C ≤ Ta ≤ +60 °C
Rango de temperatura en Ex de polvo (zona 22) –20 °C ≤ Ta ≤ +60 °C
Temperatura de la supercie (zona 22) 70 °C
Tensión nominal 30 V CC
Tensión de servicio 24 V CC ±10%
Corriente nominal 100 mA CC
Corriente de conmutación 100 mA CC
Supercies plásticas electrostáticas de carga
Consideración por grupo II (gas): 87 mm²
Consideración por grupo II (polvo): 299 mm²
Materiales de la carcasa acero inoxidable 1.4571 / PPSU / LCP
Salida de conmutación PNP contacto de cierre
Distancia de detección Sn 2 mm enrasado
Punto de trabajo 0,8 Sn
Histéresis < 0,1 Sn
Frecuencia de conmutación 300 Hz
Tensión de prueba 500 V / 50 Hz / 60 s
Clase de protección EN 60529 IP 67
Conexión eléctrica 2 m cable de PUR, gris, 3x0,34 mm²
Accesorios 2x tuercas M12x1, acero inoxidable 1.4401
Dimensiones
Diagrama de conexiones
Datos técnicos
Montaje
Código de color BK: negro | BN: marrón | BU: azul | GY: gris | WH: blanco
Localización de fallos
Volumen de suministro, transporte y eliminación
• Compruebe que el embalaje y el contenido no estén dañados.
• Compruebe que la entrega esté completa.
• Instrucciones para la eliminación: no desechar en la basura doméstica, observar y cumplir con las leyes y
regulaciones nacionales aplicables.
Fallos Causa del fallo Solución
Al accionar el detector de proximidad, no
se enciende ningún indicador de función
Ninguna tensión de
suministro
Compruebe la tensión
de suministro
No cambia la señal
de conmutación
Aplicación del detector de
proximidad fuera de las
especicaciones
Compruebe el rango de
aplicación del detector de
proximidad
Zona con peligro de
explosión (gas o polvo)
Zona sin peligro de
explosión
Bastidor de montaje
metálico operativo con
conexión a tierra
Tipo máx. Torque

Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
Manual de instrucciones BES M12MF2-PSC20B-BV02-EXE
BA-S36069-ESP-2018-28
BA-S36069-ESP-2018-28 Página 1
Página 4
Sensor inductivo
Código de pedido: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Manual de instrucciones
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Uso conforme a las especificaciones
El detector de proximidad inductivo sirve como un nal de carrera sin contacto y libre de
desgaste en los procesos de control industrial.
Puede instalarse en zonas potencialmente explosivas de gas que requieran la categoría
de equipo 3G (zona 2) y en zonas potencialmente explosivas de polvo que requieran la
categoría de equipo 3D (zona 22).
Si existen otras normas de instalación adicionales por motivos de diseño, deberán cum-
plirse.
Indicaciones de seguridad
• Instalación y funcionamiento solo a cargo de personal cualicado.
• Antes de la instalación desconecte el sistema de la fuente de alimentación.
• Observe las indicaciones del manual de instrucciones.
• Cumpla las normativas nacionales y las normas de instalación vigentes, p. ej., EN 60079-14.
• Observe las condiciones especiales sin excepción.
Instalación y puesta en funcionamiento
• Compruebe si el equipo es apto para el uso mediante la identicación Ex.
• No realice ningún cambio en el equipo (p. ej., pintura).
• Asegúrese de que la carcasa del sensor inductivo tenga contacto eléctrico con una estructura metálica
puesta a tierra.
• Coloque el cable de conexión según las normas vigentes y protéjalo de posibles daños.
• El dispositivo cumple los requisitos de compatibilidad electromagnética para detectores de proximidad de la
norma EN 60947-5-2:2007+A1:2012.
• Los cables de los sensores a partir de 30 m pueden requerir medidas CEM adicionales.
Mantenimiento, servicio técnico y solución de problemas
• No cambie ni repare el equipo: esto anula la garantía. En caso de fallo, póngase en contacto con el fabricante.
• Evite la acumulación de polvo en el equipo y límpiela regularmente con un paño húmedo si es necesario.
• Solicite al fabricante la hoja de datos, el certicado de examen de tipo de la UE y los valores MTTF si es necesario.
Condiciones especiales
• Proteja el equipo de la luz ultravioleta directa.
• Consulte el manual de instrucciones para las identicaciones que no se encuentran en el equipo.
• Conecte los extremos libres de los cables de las conexiones fuera de la zona con peligro de explosión o en una
caja de bornes adecuada y certicada para su aplicación en zonas con peligro de explosión.
• El equipo es resistente a un riesgo mecánico bajo de 4 J. Debe protegerse contra un riesgo mecánico mayor.
Se han aplicado las siguientes normas:
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012

Manual de instruções BES M12MF2-PSC20B-BV02-EXE
Manual de instruções BES M12MF2-PSC20B-BV02-EXE
BA-S36069-PT-2018-28
BA-S36069-PT-2018-28 Página 1
Página 4
Sensor indutivo
Código de pedido: BES05L6
BES M12MF2-PSC20B-BV02-EXE
Manual de instruções
Balluff GmbH
Schurwaldstr. 9
D-73765 Neuhausen a.d.F.
Tel. [phone]
Fax. [phone]
www.balluff.com
[email protected]
Utilização conforme às especificações
O sensor de proximidade funciona como interruptor de m de curso em processos industriais de
controle sem contato e sem desgaste.
É permitido instalar esse sensor tanto em áreas que apresentem perigo potencial de explosão
de gás que exigem aparelhos da categoria 3G (zona 2) quanto em áreas que apresentem perigo
potencial de explosão de poeira que exigem aparelhos da categoria 3D (zona 22).
Se houver normas de instalação adicionais previstas para a instalação, é necessário respeitá-las.
Indicações de segurança
• Garantir que a instalação seja realizada somente por pessoal qualicado.
• Antes da instalação, desligar a tensão da unidade.
• Cumprir as orientações fornecidas no manual de instruções.
• Cumprir as disposições nacionais e os regulamentos de construção vigentes, tais como EN 60079-14.
• Respeitar imprescindivelmente as condições especiais.
Instalação e entrada em funcionamento
• Através da marcação Ex, certicar-se de que o aparelho seja adequado para a utilização.
• Não realizar modicações no aparelho (por exemplo, acabamento de pintura).
• Ligar a carcaça do sensor a uma estrutura de montagem metálica aterrada.
• Instalar o cabo de conexão de acordo com as disposições válidas e proteger contra a possíveis danos.
• O aparelho cumpre os requisitos de CEM para sensores de proximidade em conformidade com a norma
EN 60947-5-2:2007+A1:2012.
• Utilizar cabos de sensor a partir de 30m pode exigir outras medidas de CEM.
Manutenção, reparos e solução de problemas
• Não modicar ou reparar o aparelho – Isso acarretará a extinção da certicação. Se houver falha,
dirija-se ao fabricante.
• Evitar a acumulação de poeira no aparelho; se necessário, limpar o aparelho regularmente com um pano úmido.
• Conforme necessário, exigir do fabricante a folha de dados, o certicado de exame UE de tipo e valores MTTF.
Condições especiais
• Proteger o aparelho contra a incidência direta de raios UV.
• Consultar as marcações que não estão situadas no aparelho no manual de instruções.
• Ligar as extremidades livres dos cabos de conexão situados fora de atmosferas potencialmente explosivas
ou em uma
caixa de terminais adequada e certicada para o uso em atmosferas potencialmente explosivas.
• O aparelho é resistente contra baixo risco mecânico de 4J. É necessário protegê-lo contra
um risco mecânico mais elevado.
Foram aplicadas as seguintes normas:
EN 60079-0:2012 + A11:2013
EN 60079-7:2015
EN 60079-31:2014
EN 60947-5-2:2007 + A1:2012
EN 50581:2012
