Bartscher HI-LIGHT SH2 Series User manual

Bartscher AG
Industrie Fänn Ost
Zugerstrasse 60
CH-6403 Küssnacht am Rigi
Tel.: [phone]
Fax: [phone]
[email protected]
www.bartscher.ch
Bedienungsanleitung
Mode d‘emploi
100.562 (SH20D)
100.563 (SH31D)
100.573 (ST31D)
100.573T (ST30D)
100.574 (ST41D)
100.574T (ST40D)

• it - MANUALE D’INSTALLAZIONE ED USO
• GB - INSTALLATION AND OPERATING INSTRUCTIONS
• FR - INSTRUCTIONS D’INSTALLATION ET D’EMPLOI
• DE - INSTALLATIONS UND BETRIEBSANLEITUNG
• ES - MANUAL DE INSTALACIÓN Y FUNCIONAMIENTO
SH2....
SH3....SH4....
SFH3....SHP3....
SHP4....ST3....ST4....
SALAMANDREELETTRICHE
ELECTRICSALAMANDERS
SALAMANDRESELECTRIQUES
ELEKTRISCHESALAMANDER
SALAMANDRASELÉCTRICAS
Rev. 10-2014
HILITE/HITOUCH

32
ITA ITA
LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITA’ PER I DANNI
DOVUTI A INSTALLAZIONE ERRATA, MANOMISSIONE DELL’ APPARECCHIO,
USO IMPROPRIO, CATTIVA MANUTENZIONE, INOSSERVANZA DELLE
NORMATIVEVIGENTIEIMPERIZIAD’USO.
ILCOSTRUTTORESIRISERVAILDIRITTODIMODIFICARESENZAPREAVVISO,
LE CARATTERISTICHE DELLE APPARECCHIATURE PRESENTATE IN QUESTA
PUBBLICAZIONE.
INDICE
1. INSTALLAZIONE
1.1 AVVERTENZE IMPORTANTI
Leggere attentamente il presente libretto in quanto fornisce importanti indicazioni
riguardanti la sicurezza d’installazione, d’uso e di manutenzione dell’apparecchio.
Conservare con cura questo libretto per ogni ulteriore consultazione dei vari operatori.
          

 L’apparecchiatura deve essere utilizzata solo da personale addestrato all’uso
della stessa.
 Impedire ai bambini di avvicinars all’apparecchiatura
 Il funzionamento della apparecchiatura deve essere presidiato.
 Disattivare l’apparecchiatura in caso di guasto o di cattivo funzionamento. Per
l’eventuale riparazione rivolgersi solamente ad un centro d’assistenza tecnica
autorizzato dal costruttore ed esigere parti di ricambio originali.
 Durante il funzionamento l’apparecchiatura raggiunge alte temperature. Prestare
attenzione, PERICOLO DI USTIONI!
 Il mancato rispetto di quanto sopra può compromettere la sicurezza
dell’apparecchiatura.
L’apparecchiatura è conforme alle seguenti normative:
 direttiva comunitaria CEE2006/95 bassa tensione,
 compatibilità elettromagnetica E.M.C. direttiva CEE89/336 relativa alla limitazione
dei disturbi;
 prescrizioni vigenti antinfortunistiche e antincendio;
 norme per l’installazione degli impianti elettrici;
 norme igieniche.
1.2 POSIZIONAMENTO

Prima di installare l’apparecchio, rimuovere le due viti che bloccano
l’involucro riscaldante posizionate sulla schiena dello stesso (Fig. 1)
Sistemare l’apparecchiatura nel luogo d’utilizzazione avendo
l’accortezza di non posizionarla contro muri, rivestimenti in materiale
      
sotto una cappa di aspirazione per garantire la totale aspirazione
dei vapori che si formano durante la cottura. Evitare di installare la
salamandra nelle immediate vicinanze di piano caldi.
Procedere alla messa in piano e alla regolazione in altezza agendo
sui piedini livellatori.
Togliere dai pannelli esterni la pellicola protettiva staccandola lentamente per evitare
che restino tracce di collante.
Nonostruireleapertureolefessurediaspirazioneodismaltimentodelcalore.
1. INSTALLAZIONE 3
1.1 AVVERTENZE IMPORTANTI 3
1.2 POSIZIONAMENTO 3
1.3 ALLACCIAMENTO ALLA RETE 4
2. ISTRUZIONID’USOMODELLIHI-LITE 5
2.1 MESSA IN FUNZIONE 5
2.2 IMPOSTAZIONE 5
3. ISTRUZIONID’USOMODELLI(conpresenzapiatto) 6
3.1 MESSA IN FUNZIONE 6
3.2 IMPOSTAZIONE 7
4. ISTRUZIONID’USOHITOUCH(conpresenzapiatto) 9
4.1 MESSA IN FUNZIONE 9
4.2 IMPOSTAZIONE 9
4.3 INTERFACCIA UTENTE 10
4.4 MODO D’USO MANUALE 10
5. PULIZIAEMANUTENZIONE 11
5.1 MANUTENZIONE ORDINARIA 11
6. TABELLATECNICA 52
7. SCHEMIELETTRICI 53-60
Fig. 1

54
ITA ITA
Nel caso in cui l’apparecchio venga sistemato su un
tavolo, la distanza minima che bisogna mantenere dalla
schiena alla parete posteriore deve essere di almeno
50mm (Fig.2).
Qualora si voglia posizionare la salamandra a muro ,

unicamente con viti e tasselli metallici adeguati alla
tipologia della parete e al peso dell’apparecchio.
Fig.2
1.3 ALLACCIAMENTO ALLA RETE
 Accertarsi, prima di eseguire il
collegamento elettrico, che la tensione e la frequenza riportate sulla targhetta
tecnica corrispondano a quelle dell’impianto di alimentazione presente.
 L’apparecchio viene consegnato predisposto per il funzionamento indicato sulla

 Per l’allacciamento è necessario accedere alla morsettiera di alimentazione posta

dimensionato (vedi tabella pag. 52), attraverso il foro passacavo del retro della
macchina e quindi collegarlo alla morsettiera secondo lo schema elettrico. Dopo di

al carico assorbito e collegarla ad una adeguata presa di corrente accertandosi

normativa in vigore.
 Per un collegamento diretto alla rete di alimentazione, è necessario interporre tra
l’apparecchiatura e la rete un interruttore onnipolare dimensionato al carico i cui
contatti, abbiano una distanza minima di apertura di 3mm.
 La tensione di alimentazione, a macchina funzionante, non deve discostarsi dal
valore della tensione nominale di ± 10%.
 L’apparecchiatura deve inoltre essere inclusa in un sistema equipotenziale la cui
      
normativa in vigore.
Fig. 3
2. ISTRUZIONI D’USO MODELLI HI-LITE
L’apparecchiatura dovrà essere destinata solo all’uso per la quale è stata espressamente
concepita. Ogni altro uso è da ritenersi improprio.
Durante il funzionamento sorvegliare l’apparecchiatura.
2.1 MESSA IN FUNZIONE
L’apparecchio è stato progettato per cuocere, riscaldare e grigliare
derrate alimentare tramite i raggi infrarossi ad una temperatura
molto alta emessi da una sorgente di calore contenuta nella parte
superiore dell’apparecchiatura. Con il posizionamento diverso del
coperchio), si ottiene una regolazione dell’intensità del calore sui
cibi da cuocere. Più grande è la distanza tra il cibo e la fonte di
irraggiamento, minore è l’intensità di penetrazione del calore.
Prima di mettere in funzione la salamandra per la prima volta è
necessario rimuovere tutto il materiale d’imballo e procedere con
una pulizia accurata dai grassi industriali di protezione operando
come segue:
 
detersivo neutro;
 Risciacquare la griglia con acqua pulita.
2.2 IMPOSTAZIONE
Legenda Fig. 4
1. Selezione elementi riscaldanti:
Salamandre a due resistenze: con led L1 acceso le due resistenze funzionano
a piena potenza, con led L2 acceso le due resistenze ciclano.
Salamandre a tre e quattro resistenze: con led L1 acceso funzionano solo le
resistenze centrali, con led L2 acceso la macchina funziona a piena potenza e
le resistenze centrali ciclano.
2. TastodiavvioSTART
3. TastodiarrestoSTOP. Serve inoltre per interrompere il segnale sonoro
4. Displaytempoimpostato
5. Timer
6. Interruttoreprincipale (salamandre senza mantenimento):0= OFF ; 1= ON
Interruttoreprincipale(salamandre con mantenimento):
0= OFF ; 1= Preriscaldamento / Mantenimento ; 2= ON
SALAMANDRACON3ELEMENTIRISCALDANTI
ACCENSIONE
 Inserire l’interruttore principale a monte dell’apparecchio.
 Girare la manopola 6 nella posizione desiderata.
 Selezionare il tempo di cottura (15 sec.-20 min.) girando la manopola 5. Il tempo
verrà visualizzato nel display 4
Fig. 4
L1 L2
2
0
1
Fig. 6
Fig. 7

76
ITA ITA
 Selezionare la fonte di calore premendo il tasto 1.
Nella salamandra a 3 elementi riscaldanti, nel caso venga selezionata la spia 2, durante
la cottura, la resistenza mediana si accende e si spegne a intervalli regolari.
Nella salamandra a 4 elementi riscaldanti, nel caso venga selezionata la spia 2, durante
la cottura le due resistenze centrali si accendono e si spengono a intervalli regolari.
Questo sistema di attacco/stacco delle resistenze centrali permette una uniforme

 Premere il tasto 2 per dare inizio alla cottura.
 Scaduto il tempo di cottura impostato, la salamandra si spegnerà automaticamente
ed azionerà un cicalino che si può spegnere premendo il tasto 3.
ATTENZIONE:
 Ripremendo il tasto 2, la salamandra darà inizio ad un altro ciclo uguale a quello
precedentemente impostato.
 Se si preme il tasto 3 durante il funzionamento, la salamandra si spegne senza
attivare nessun segnale acustico.
SPEGNIMENTO
 Premere il tasto 3.
 Girare la manopola 6 sulla posizione 0.
 Disinserire l’interruttore posto a monte della salamandra
ModalitàMANTENIMENTO:
Il movimento della salamandra deve essere all’altezza massima sopra il livello del piano
di cottura (Fig. 6).
Tramite il funzionamento ad intermittenza delle resistenze laterali, il cibo presente sul
vassoio manterrà nel tempo la temperatura di cottura raggiunta nel precedente ciclo
di cottura.
3.2 IMPOSTAZIONE
Prima di mettere in funzione la salamandra per la prima volta è necessario rimuovere
tutto il materiale d’imballo e procedere con una pulizia accurata dai grassi industriali di
protezione operando come segue:
 
 risciacquare la griglia con acqua pulita.

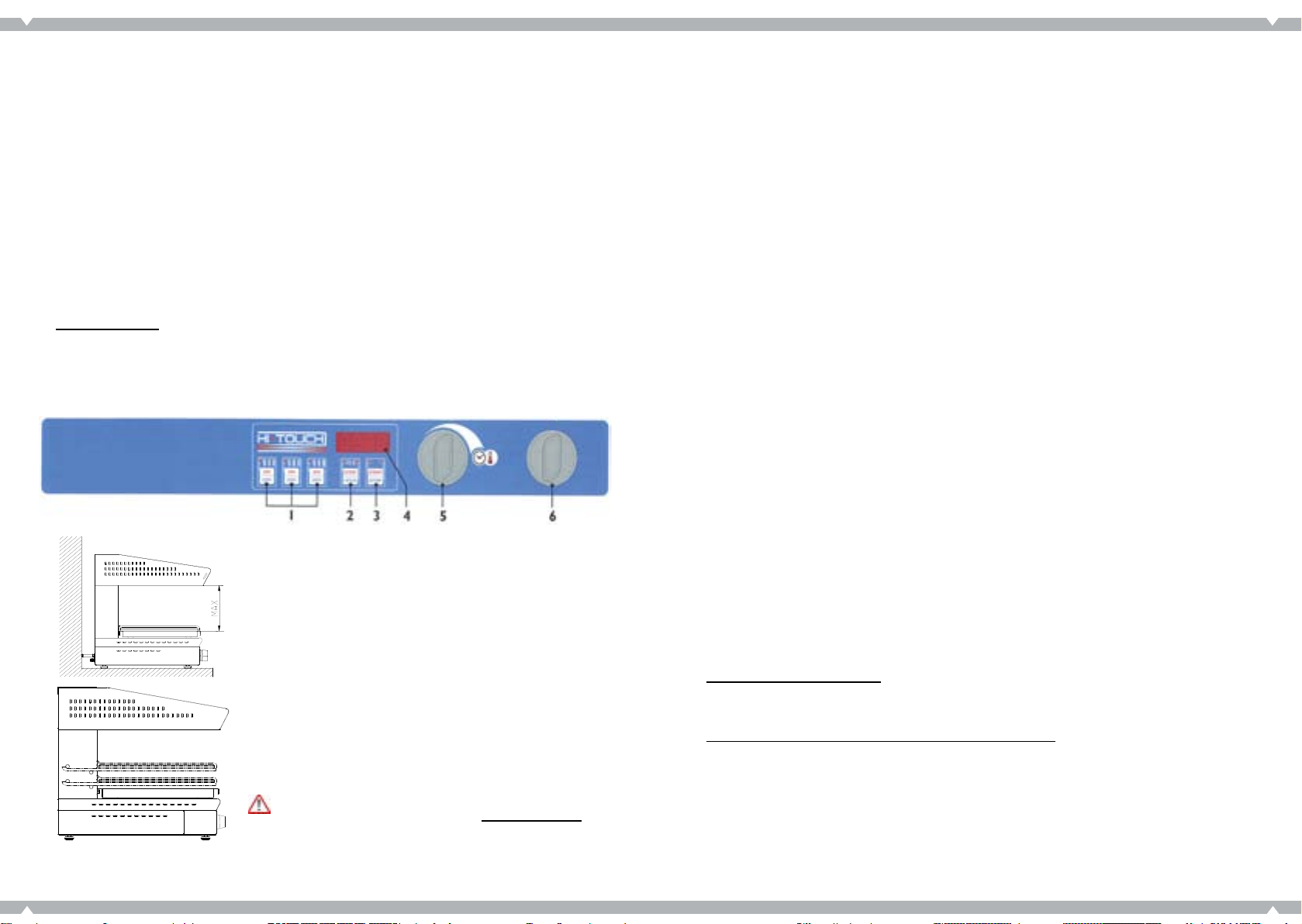

Legenda Fig. 5
1a.Selezione elemento riscaldante sinistro
1b.Selezione elemento/i riscaldante/i centrale/i
1c.Selezione elemento riscaldante destra
2. 
3. Tasto di avvio START e di arresto STOP
4. Display
5. Encoder per impostazione tempo di cottura o programma di mantenimento
6. Interruttore generale
MODALITA’COTTURA
ACCENSIONE:
 Attivare l’interruttore principale a monte dell’apparecchio.
 Girare la manopola (6) nella posizione 1.
 Il display (4) lampeggerà visualizzando l’ultimo dato impostato precedentemente.
 Attivare la funzione cottura COOK premendo il tasto (2) , si accenderà il led di
riferimento.
 Impostare la durata della cottura ruotando l’encoder (5), il tempo verrà visualizzato
sul display (4).
 Attivare gli elementi riscaldanti che si desiderano utilizzare premendo i tasti
corrispondenti (1). L’elemento è attivato quando il Led di riferimento è acceso.
Nel caso vengano selezionati tutte le tre resistenze (o quattro resistenze), quella
centrale modula automaticamente ad intervalli regolari permettendo un’uniforme

 Per attivare il ciclo si può procedere in due modi:
ATTIVAZIONEMANUALE:
premere il tasto (3) attivando la funzione START (si accenderà il Led corrispondente).
ATTIVAZIONEAUTOMATICA(PRESENZAPIATTO):
posizionare il vassoio con le pietanze da cuocere sul piano di cottura verso l’interno
facendo scattare il meccanismo di trasduzione posto sopra il livello del piano-griglia.
Automaticamente la macchina si metterà in stato di START e il ciclo di cottura partirà.
SPEGNIMENTO:
 Il ciclo di cottura terminerà automaticamente emettendo un segnale acustico allo
scadere del tempo impostato.
3. ISTRUZIONI D’USO MODELLI CON PRESENZA PIATTO
L’apparecchiatura dovrà essere destinata solo all’uso
per la quale è stata espressamente concepita. Ogni
altro uso è da ritenersi improprio.
Durante il funzionamento sorvegliare l’apparecchiatura.
3.1 MESSA IN FUNZIONE
ModalitàCOTTURA:
mediante la regolazione dell’altezza del modulo di
riscaldamento, si ottiene una regolazione dell’intensità
del calore sui cibi da cuocere. Più grande è la distanza
tra il cibo e la fonte d’irraggiamento, minore è l’intensità
di penetrazione del calore.
Nelle apparecchiature con modulo di riscaldamento
       
posizionameto della griglia sui diversi livelli come in Fig. 7 .
ATTENZIONE:lagrigliapotrebbeesseremol-
tocaldaeprovocareustioni.Usarecautela!
1
0
a b c
Fig. 5
Fig. 6
Fig. 7

98
ITA ITA
Se non si ha impostato il tempo il sistema si manterrà nella condizione di START

(3) accendendo il Led corrispondente allo STOP.
 Girare la manopola (6) sulla posizione 0.
 Disattivare l’interruttore posto a monte della salamandra.
Nota: in un qualsiasi momento l’operatore può comunque intervenire nel sistema
            
resistenze per mezzo dei pulsanti sul pannello (1) o agendo sull’encoder (5) per la
regolazione del tempo di cottura.
MODALITA’MANTENIMENTO
ACCENSIONE:
 Attivare l’interruttore principale a monte dell’apparecchio.
 Girare la manopola (6) nella posizione 1.
 Il display (4) lampeggerà visualizzando l’ultimo dato impostato precedentemente.
        
riferimento.
 Impostare la potenza (da 1 a 8) ruotando l’encoder (5), il valore verrà visualizzato
sul display (4).
Per attivare il ciclo si può procedere in due modi:
ATTIVAZIONEMANUALE:
premere il tasto (3) attivando la funzione START (si accenderà il Led corrispondente).
ATTIVAZIONEAUTOMATICA(PRESENZAPIATTO):
posizionare il vassoio con le pietanze da cuocere sul piano di cottura verso l’interno
facendo scattare il meccanismo di trasduzione posto sopra il livello del piano-griglia.
Automaticamente la macchina si metterà in stato di START e il ciclo di mantenimento
partirà.
SPEGNIMENTO:
 Il ciclo mantenimento termina nel momento in cui viene tolto il vassoio dal piano di
cottura o si preme il tasto (3) accendendo il Led corrispondente allo STOP.
 Girare la manopola (6) sulla posizione 0.
 Disattivare l’interruttore posto a monte della salamandra.
4. ISTRUZIONI D’USO HI TOUCH (con presenza piatto)
L’apparecchiatura dovrà essere destinata solo all’uso per la quale è stata espressamente
concepita. Ogni altro uso è da ritenersi improprio.
Durante il funzionamento sorvegliare l’apparecchiatura.
Fig. 6
4.1 MESSA IN FUNZIONE
ModalitàCOTTURA:
mediante la regolazione dell’altezza del modulo
di riscaldamento, si ottiene una regolazione
dell’intensità del calore sui cibi da cuocere.
Più grande è la distanza tra il cibo e la fonte
d’irraggiamento, minore è l’intensità di
penetrazione del calore.
ModalitàMANTENIMENTO:
il movimento della salamandra deve essere all’altezza massima sopra il livello del piano
di cottura (Fig. 6).
Tramite il funzionamento ad intermittenza delle resistenze laterali, il cibo presente sul
vassoio manterrà nel tempo la temperatura di cottura raggiunta nel precedente ciclo
di cottura.
4.2 IMPOSTAZIONE
Prima di mettere in funzione la salamandra per la prima volta è necessario rimuovere
tutto il materiale d’imballo e procedere con una pulizia accurata dai grassi industriali di
protezione operando come segue:
 
 risciacquare la griglia con acqua pulita.

1110
ITA ITA
4.3 INTERFACCIA UTENTE

le potenze sono spente

mantenimento;
Con questo tasto si sceglie tra funzione cottura e funzione mantenimento in

impostazione della cottura alla impostazione di mantenimento e viceversa;
Con questi tasti si incrementa o decrementa il tempo di cottura e/o la potenza
del mantenimento
Con questo tasto si determina se la cottura avviene attraverso le resistenze
della sola zona centrale oppure con tutte le resistenze;
Questi tasti non sono attivi in modalità Start; quindi le indicazioni seguenti si
riferiscono tutte a macchina ON e in STOP
Premendo brevemente uno dei 3 tasti si seleziona il programma relativo
        

programma , si salvano le impostazioni correnti e si torna al funzionamento
normale
4.4 MODO D’USO MANUALE
Accendere la salamandra con il tasto ON/OFF
Selezionare, con il tasto MODE SELECT il tipo di funzionamento (cottura o mantenimento
si accende il led corrispondente sopra il display).
Impostare il tempo o la potenza e quindi premere START oppure appoggiare il piatto

tempo impostato (si attiverà un buzzer), il mantenimento si interromperà premendo
START/STOP oppure togliendo il piatto (diseccitando il dispositivo di presenza).
MODOD’USOCONPROGRAMMA
 Accendere la salamandra con il tasto ON/OFF
 Scegliere il programma desiderato con i tasti P1 o P2 o P3
 Premere start o appoggiare il piatto come per il funzionamento in manuale.
IMPOSTAZIONEDIUNPROGRAMMA
Accendere la macchina con il tasto ON/OFF

a lampeggiare
Impostare con il tasto SELECT/MODE se cottura o mantenimento, quindi impostare il
tempo con i tasti + e –
Nel caso in cui sia stata selezionata la funzione cottura è possibile fare seguire
automaticamente una fase di mantenimento premendo, dopo impostazione del tempo,
il tasto SELECT/MODE, e quindi impostando una potenza da 1 a 8. Premendo il tasto
del programma un’altra volta il programma viene salvato. Se il tasto programma
viene premuto senza prima impostare una fase di mantenimento il programma verrà
memorizzato per la sola cottura.
SPEGNIMENTO

elettrica disinserendo l’interruttore onnipolare posto a monte.
5. PULIZIA E MANUTENZIONE
5.1 MANUTENZIONE ORDINARIA
            
motivi d’igiene che per evitare guasti di funzionamento. Prima di procedere togliere
l’alimentazione all’apparecchio.
Pulire le parti in acciaio inox con acqua tiepida saponata, quindi risciacquare
abbondantemente ed asciugare con cura. Non usare prodotti contenenti cloro.
Non pulire l’apparecchio con getti d’acqua diretti o ad alta pressione e non utilizzare
pagliette di ferro, spazzole o raschietti in acciaio comune. Eventualmente si può usare

Se l’apparecchiatura rimane inutilizzata per un periodo prolungato di tempo, si deve
applicare su tutte le pareti in acciaio inox un sottile strato protettivo con uno straccio
leggermente imbevuto di olio di vaselina; si deve inoltre aerare regolarmente l’ambiente
di installazione.
6. SMALTIMENTOAFINEVITA
         -
         
In ITALIA le apparecchiature RAEE devono essere consegante o ai centri di raccolta alle-
stiti dai Comuni o dalle Società di igiene urbana, o ai rivenditori presso i quali si acquista la
nuova apparecchiatura i quali sono obbligati a ritirale gratuitamente (ritiro uno cotro uno)

1312
ENG ENG
THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR DAMAGE DUE TO INCORRECT
INSTALLATION, TAMPERING, IMPROPER USE, FAULTY MAINTENANCE, FAILURE TO
OBSERVE THE CURRENT REGULATIONS AND INCOMPETENCE.
THE MANUFACTURER RESERVES THE RIGHT TO MODIFY WITHOUT NOTICE THE
APPLIANCE CHARACTERISTICS DESCRIBED IN THIS HANDBOOK.
CONTENTS
1. INSTALLATION
1.1 IMPORTANT INFORMATION
Read this handbook through carefully as it provides important information about safely
installing, using and servicing the unit. Keep the handbook in a safe place for future
reference by the various operators.
 
the manufacturer’s instructions.
 
 Do not leave the unit unattended during use.
 
 During operation the equipment reaches high temperatures. Be careful, BURN

 
carried out by an authorised repair centre using original parts.
 Failure to do so could compromise unit safety.

 
 E.M.C. directive 89/336/EEC concerning electromagnetic compatibility;
 
 current regulations on installation of electrical systems;
 hygiene standards.
1.2 POSITIONING
Remove the unit from the packaging and make sure it is in perfect condition.
         
heating element from the back (Fig. 1)


salamander under an exhaust hood to guarantee complete aspiration of

hot surfaces.
Level and adjust the height of the unit by means of the levelling feet.

are left.
1. INSTALLATION 13
1.1 IMPORTANT INFORMATION 13
1.2 POSITIONING 13
1.3  14
2. INSTRUCTIONSFORHI-LITEMODELS 15
2.1 STARTING 15
2.2 SETTING 15
3. INSTRUCTIONSFORMODELSWITHPLATE 16
3.1 STARTING 16
3.2 SETTING 17
4. INSTRUCTIONSFORHITOUCHMODELS 19
4.1 FUNCTIONING 19
4.2 SETTING 19
4.3 USER INTERFACE 20
4.4 MANUAL MODE 20
5. CLEANINGANDMAINTENANCE 21
5.1 ROUTINE MAINTENANCE 21
6. TECHNICALCHART 52
7. TECHNICALDRAWINGS 53-60
Fig. 1

1514
ENG ENG
Donotobstructtheaspirationorheatvents.
If you put the unit on a table, leave at least 50

(Fig. 2).
       


Fig.2
1.1 CONNECTING TO THE MAINS
 Before connecting the unit to the mains
check that both the voltage and frequency
on the rating plate are the same as those
of the electrical supply system you are
using.
 The unit is delivered ready for use indicated on the rating plate located on the side
of the appliance.
 
right length) through the hole on the back of the appliance and connect to the


plug into a suitable socket after making sure that the socket is properly earthed in

 

minimum opening distance of 3 mm.
 When the unit is running check that the supply voltage is ± 10% of the rated
voltage value.
 

2. INSTRUCTIONS FOR HI-LITE MODELS
The unit should only be used for the designated purpose. Any other use is improper. Do

2.1 STARTING

         
heat source located in the top of the unit. By adjusting the grill
hood height, it is possible to regulate the heat on the food to



the packaging material and clean the unit thoroughly, removing

 
 
Fig. 4
L1 L2
2
0
1
SALAMANDERWITHTHREEHEATINGELEMENTS
SWITCHINGON:
 
 Turn knob (6) to position 1.
 

 Select the heating element by pressing button (1).


Fig. 6
Fig. 7
2.2 SETTING Key Fig. 4
1. Heatingelementsselection:
           




the central resistances operate alternately.
2. StARt button
3. STOP button. It can also be used to stop the buzzer.
4. Settimedisplay
5. Timer
6. Mainswitch
Mainswitch

1716
ENG ENG


           
distribution over the entire appliance surface.
 Press button (2) to start the cooking session.
 

N.B.:
 
like the one previously set.
 
cooking session.
SWITCHINGOFF
 Press button (3).
 Set knob (6) to position 0.
 
Fig. 5
1
a b c
0
3. INSTRUCTIONSFORMODELSWITHPLATE(ttedwithplate)
3.1 STARTING
Fig. 6
HOLDmode:
movement of the salamander must be at maximum height
above hob level (Fig. 6).
               
maintain the cooking temperature reached during the previous cooking cycle.
3.2 SEttiNG


 
 
Key Fig. 5
1a Left heating element selection
1b Central heating element/s selection
1c Right heating element selection
2
3START button and STOP button
4Display
5Encoder for setting cooking time or hold mode
6 
COOKINGMODE
SWITCHINGON:
 
 Turn knob (6) to position 1.
 
 
 
             


intervals to ensure even distribution of heat all over tray surface.
 
MANUALLY:

AUTOMATICALLY(WITHTHEPLATE):
       
detection mechanism.

The unit should only be used for the designated
purpose. Any other use is improper. Do not leave

Fig. 7
COOKINGmode:
By adjusting the grill hood height, it is possible to
regulate the heat on the food to be cooked. The greater


     
intensity of the heat through the positioning of the tray

ATTENTION:Thegrillmaybehot!Becareful
whilehandlingit.

1918
ENG ENG
SWITCHINGOFF:
 


LED to come on.
 Turn knob (6) to position 0.
 
N.B.:
any time by pressing buttons on the panel (1) or by using the encoder (5) to set the
cooking time.
HOLDMODE
SWITCHINGON:
 
 Turn knob (6) to position 1.
 
 
on.
 
on display (4).
 
MANUALLY:

AUTOMATICALLY(WITHTHEPLATE):
       
detection mechanism.

SWITCHINGOFF:
 
pressed causing the corresponding STOP LED to come on.
 Turn knob (6) to position 0.
 
4. INSTRUCTIONS FOR HI TOUCH MODELS
(ttedwithplate)
The unit should only be used for the designated purpose. Any other use is improper. Do

4.1 FUNCTIONING
COOKINGmode:
By adjusting the grill hood height, it is possible to
regulate the heat on the food to be cooked. The
       

HOLDmode:
The grill hood must be at the maximum height above hob level (Fig. 7). The alternating
side heating elements keep food on the tray at the cooking temperature reached during
the cooking cycle.
4.2 SEttiNG


 
 
Fig. 6

2120
ENG ENG
4.3 USERINTERFACE
           


     
manual cooking; in case of program selection you can pass from cooking
mode to hold mode and viceversa;
These buttons increase or decrease cooking time and/or heat intensity of
the hold mode

the central resistances;



  

same button again;
4 MANUALMODE

Press the MODE SELECT button to select the type of mode (cooking or hold – the

Set time and intensity and then press START or place the plate on the plate detection



AUTOMATICMODE

Select the desired program by pressing the P1 or P2 or P3 button
Press START or place the plate on the plate detection device as in the manual mode.
SETTINGAPROGRAM


Set the cooking or hold mode by pressing the SELECT/MODE button, then set the time
using the + and - buttons
If the cooking mode has been selected it is possible to set a hold mode session at the
end of the cooking session by pressing the SELECT/MODE button immediately after
setting the time and then setting the heat intensity from 1 to 8. You can save the


SWITCHINGOFF

appliance.
5. CLEANING AND MAINTENANCE
5.1 ROUTINE MAINTENANCE


Disconnect the unit from the electricity supply before starting.

care. Do not use products containing chlorine (e.g. bleach).
                
cleaning pads, brushes or scrapers made of ordinary steel. If necessary, use stainless

If the unit is left unused for any length of time, apply a thin protective layer of Vaseline



2322
DEU DEU
DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE
DURCH EINE FALSCHE INSTALLATION, AM GERÄT DURCHGEFÜHRTE
VERÄNDERUNGEN, UNSACHGEMÄSSEN GEBRAUCH, UNZUREICHENDE
WARTUNG, NICHTBEACHTUNG DER GELTENDEN VORSCHRIFTEN UND
NACHLÄSSIGKEITENTSTANDENSIND.
DERHERSTELLERBEHÄLTSICH DASRECHTVOR,OHNEVORANKÜNDIGUNG
ÄNDERUNGEN AN DEN GERÄTEN DURCHZUFÜHREN, AUF DIE SICH DIE
VORLIEGENDEBEDIENUNGSANLEITUNGBEZIEHT.
INHALT
1. INSTALLATION
1.1 WICHTIGE HINWEISE
       
für die Sicherheit bei Installation, Gebrauch und Wartung des Geräts enthält. Die

zum Nachschlagen zur Verfügung steht.
         

 
 
 Lassen Sie Kinder nicht auf die Ausrüstung zugreifen.
 Bei Defekten oder Funktionsstörungen das Gerät ausschalten. Wenden Sie sich für

unbedingt Originalersatzteile.
 Während des Betriebs der Gerät erreicht hohe Temperaturen. Seien Sie vorsichtig,
!
 
beeinträchtigen.
Das Gerät entspricht folgenden Bestimmungen:
 Niederspannungsrichtlinie 2006/95/EWG;
 EMV-Richtlinie 89/336/EWG zur Elektromagnetischen Verträglichkeit und
Einschränkung von Störungen;
 geltende Unfall- und Brandschutzvorschriften;
 Normen für die Installation von Elektroanlagen;
 
1.2 AUFSTELLUNG
Das Gerät aus der Verpackung nehmen und auf Transportschäden überprüfen.
Vor der Installation vom Gerät die beiden Schrauben
entfernen, mit denen die Isolierung an der Geräterückseite
befestigt ist (Abb. 1).
Das Gerät am vorgesehenen Installationsort aufstellen.
Dabei darauf achten, dass es nicht an brennbare Wände oder

      
      
DasGerätnichtauf
heißenOberächeninstallieren.

Die Schutzfolie von den äußeren Verkleidungen abziehen. Die Folie langsam abziehen,

Abb. 1
1. INSTALLATION 23
1.1  23
1.2 AUFSTELLUNG 23
1.3  24
2. BEDIENUNGSANLEITUNGMODELLEHI-LITE 25
2.1  25
2.2 EINSTELLUNG 25
3. BEDIENUNGSANLEITUNGMODELLE(mitTeller) 26
3.1  26
3.2 EINSTELLUNG 27
4. BEDIENUNGSANLEITUNGHITOUCH 29
4.1  29
4.2 EINSTELLUNG 29
4.3 BEDIENBLENDE 30
4.4 BEDIENUNG 30
5. REINIGUNGUNDWARTUNG 31
5.1 REGELMÄSSIGE WARTUNG 31
6. TECHNISCHEDATEN 52
7. SCHALTPLÄNEN 53-60

2524
DEU DEU
Die Önungen und Schlitze zum Ansaugen
von Luft oder Ableiten der Wärme dürfen nicht
abgedecktwerden!
       

ein

2).

     
die ausschließlich mit den für die Wand und das


Abb. 2
1.3 STROMANSCHLUS
 Vor dem Stromanschluss sicherstellen, dass die auf dem Typenschild angegebenen

 Das Gerät ist bei Lieferung auf den Betrieb ausgelegt, der auf dem Typenschild an
der Gerätseite angegeben ist.
 Zur Durchführung vom Stromanschluss die Klemmleiste an der rechten Geräteseite


Dabei den Schaltplan beachten. Dann einen für die Stromaufnahme geeigneten,
genormten Stecker an das Stromkabel anschließen und diesen in eine geeignete
Steckdose stecken. Sicherstellen, dass die Steckdose laut den einschlägig gültigen

            


 Die Speisespannung darf bei laufendem Gerät nicht mehr als ±10% von der

 Das Gerät muss an eine Erdungsanlage angeschlossen ist, deren Wirksamkeit

Abb. 3
2. BEDIENUNGSANLEITUNG MODELLE HI-LITE


nicht unbeaufsichtigt betreiben.
Abb. 4
L1 L2
2
0
1
2.1 INBETRIEBNAHME
       
Warmhalten von Speisen mit Infrarotstrahlen mit sehr hoher
Temperatur gebaut, die von einer oben im Gerät installierten
     
Positionierung vom Deckel lässt sich die Temperatur an den

          
Speisen.
Vor Inbetriebnahme vom Salamander müssen das gesamte
Verpackungsmaterial und die industriellen Schutzfette gründliche

         

ist.
 Den Rost mit sauberem Wasser abspülen.
2.2 EINSTELLUNG
Legende Abb. 4
1. AuswahlderHeizelemente:
        
         

         

Kontrollleuchte eingeschaltet ist, funktioniert das Gerät mit voller Leistung und die

2. STARTTaste zum Einschalten vom Gerät.
3. STOPTaste zum Abschalten vom Gerät und vom Summer.
4. DisplayeingestellteZeit.
5. Timer.
6. Hauptschalter(Salamander ohne Warmhaltung): 0 = OFF, 1 = ON
Hauptschalter(Salamander mit Warmhaltung):


EINSCHALTEN:
 
 Den Knebel (6) auf Position 1 drehen.
Abb. 6
Abb. 7

2726
DEU DEU
 Die Garzeit einstellen (15 sec. bis 20 min) und dazu den Knebel 5 drehen. Die Zeit

 
 

und aus.
          
         
Abständen ein und aus.
 

 Die START Taste 2 drücken, um den Garzyklus zu starten.
 Nach Ablauf der eingestellten Garzeit schaltet sich der Salamander automatisch
            

ACHTUNG!
 
eingestellten Garzyklus.
             
Salamander ab, ohne dass der Summer ertönt.
AUSSCHALTEN:
 Die Taste 3 drücken.
 Den Knebel 6 auf Position 0 drehen.
 
WARMHALTEN:

6).

dem Tablett die beim vorhergehenden Garzyklus erreichte Temperatur lange Zeit bei.
3.2 EINSTELLUNG
Vor Inbetriebnahme vom Salamander müssen das gesamte Verpackungsmaterial und

 

 Den Rost mit sauberem Wasser abspülen.
Legende Abb. 5
1a. 
1b. 
1c. 
2. 
3. START und STOP Taste
4. Display
5. Knebel zur Einstellung von Garzeit oder Warmhalteprogramm
6. 
GAREN
EINSCHALTEN:
 
 Den Knebel (6) auf Position 1 drehen.
 Das Display (4) blinkt und zeigt den zuletzt eingestellten Wert an.
 Die Garfunktion COOK durch Drücken der Taste (2) einschalten. Die entsprechende
Kontrollleuchte schaltet sich ein.
 
angezeigt.
        
        

        
Abständen ein und aus, sodass sich die Wärme gleichmäßig auf der gesamten

 
EINSCHALTENVONHAND:
Die Taste (3) drücken, um die START Funktion zu aktivieren (die entsprechende
Kontrollleuchte schaltet sich ein.
AUTOMATISCHENEINSCHALTEN(TELLERVORHANDEN):
Das Tablett mit den Speisen auf das Kochfeld stellen und nach hinten schieben, sodass

Das Gerät schaltet automatisch auf START und der Garzyklus beginnt.
3. BEDIENUNGSANLEITUNG MODELLE MIT TELLER
3.1 INBETRIEBNAHME
Abb. 6          

ist unsachgemäß und damit verboten. Das Gerät nicht
unbeaufsichtigt betreiben.
Abb. 7
GAREN:
        





Bläche von Unten nach Oben. (Siehe Abb. 7).
ACHTUNG:dieRosteoderBläche,könnensehrheiß
seinundVerbrennungenverursachen.VORSICHT!
Abb. 5
1
a b c
0

2928
DEU DEU
AUSSCHALTEN:
 Der Garzyklus endet automatisch nach Ablauf der eingestellten Garzeit und der
Summer schaltet sich ein.
 


 Den Knebel (6) in Position 0 drehen.
 
Hinweis:Das Gerät kann jederzeit abgeschaltet (STOP) oder eingeschaltet (START)


WARMHALTEN
EINSCHALTEN:
 
 Den Knebel (6) auf Position 1 drehen.
 Das Display (4) blinkt und zeigt den zuletzt eingestellten Wert an.
          
entsprechende Kontrollleuchte schaltet sich ein.
 Die Leistungsstufe (von 1 bis 8) einstellen und dazu den Knebel (5) drehen. Die


EINSCHALTENVONHAND:
Die Taste (3) drücken, um die START Funktion zu aktivieren (die entsprechende
Kontrollleuchte schaltet sich ein.

Das Tablett mit den Speisen auf das Kochfeld stellen und nach hinten schieben, sodass

Das Gerät schaltet automatisch auf START und der Warmhaltezyklus beginnt.
AUSSCHALTEN:
 Der Warmhaltezyklus endet, sobald das Tablett vom Kochfeld genommen oder die

 Den Knebel (6) in Position 0 drehen.
 
Abb. 6
4. BEDIENUNGSANLEITUNG HI TOUCH (mit Teller)


Das Gerät nicht unbeaufsichtigt betreiben.
4.1 INBETRIEBNAHME
GAREN:

sich die Temperatur an den Speisen regulieren.


an den Speisen
WARMHALTEN:

7).

dem Tablett die beim vorhergehenden Garzyklus erreichte Temperatur lange Zeit bei.
4.2 EINSTELLUNG
Vor Inbetriebnahme vom Salamander müssen das gesamte Verpackungsmaterial und

 

 Den Rost mit sauberem Wasser abspülen.

3130
DEU DEU
4.3 BEDIENBLENDE
Ein/Aus-Taste Gerät. Wenn das Gerät ausgeschaltet ist, sind alle
Leistungsschaltkreise aus.
Start/Stopp-Taste zum Ein- und Ausschalten vom Garzyklus oder
Warmhaltezyklus.
       
Warmhaltefunktion mit manuellem Garen. Bei der Programmierung vom

und Warmhaltezyklus hin und her geschaltet.
         



         
eingeschaltet ist (START), sondern nur bei eingeschaltetem Gerät auf
STOPP. Durch kurzes Drücken einer der 3 Tasten kann das entsprechende

     
      
gespeichert und das Gerät kehrt in die normale Betriebsart zurück.
4.4 BEDIENUNG
Den Salamander an der ON/OFF-Taste einschalten.

Die entsprechende Kontrollleuchte über dem Display schaltet sich ein.
Die Garzeit oder die Wärmeleistung einstellen und dann die START Taste drücken oder
den Teller auf den Sensor stellen, um den Zyklus zu starten. Der Garzyklus endet nach
Ablauf der eingestellten Garzeit. Am Ende der Garzeit schaltet sich der Summer ein.


GEBRAUCHMITPROGRAMM
Den Salamander an der ON/OFF-Taste einschalten.

Die START Taste drücken oder den Teller auf den Sensor stellen, um den Zyklus zu
starten.
PROGRAMMIERUNG
Den Salamander an der ON/OFF-Taste einschalten.
           
blinkt.

und dann die Zeit mit den Tasten + und - einstellen.
        
         
Taste SELECT MODE drücken und dann eine Wärmeleistung von 1 bis 8 einstellen.
Die Taste vom Programm nochmals drücken, um die Einstellung zu speichern. Wenn


ABSCHALTEN
             
ausschalten und den Strom am Gerät am Trennschalter abschalten, der vor dem Gerät
installiert ist.
5. REINIGUNGUNDWARTUNG
5.1 REGELMÄSSIGE WARTUNG
Nach jedem Arbeitstag das Gerät aus hygienischen Gründen und zur Vermeidung
eventueller Betriebsstörungen gründlich reinigen. Vor der Reinigung muss das Gerät

        
gründlich abtrocknen.
       
         

         
getränkten Lappen gründlich abreiben, um eine Schutzschicht aufzutragen. Außerdem
den Installationsort regelmäßig lüften.

3332
FRA FRA
LEFABRICANTDECLINETOUTERESPONSABILITEPOURDOMMAGESDUSAUNE
INSTALLATIONINCORRECTE,DETERIORATIONDEL’APPAREILUTILISATION
IMPROPRE,MAUVAISENTRETIEN,INOBSERVANCEDELAREGLEMENTATION
ENVIGUEURETUTILISATIONINADÉQUATE.
LEFABRICANTSERESERVELEDROITDEMODIFIER,SANSAUCUNPREAVIS,LES
CARACTERISTIQUESDESAPPAREILSPRESENTESDANSCETTEPUBLICATION.
INDEX
1. INSTALLATION
1.1 RECOMMANDATIONS IMPORTANTES
          

de l’appareil. Veiller en outre à la conserver soigneusement de telle sorte que chaque

 

 

 
 
           
        

         
Attention, Risque de brûlure!
 

L’appareil est conforme aux normes suivantes:
 directive communautaire CEE2006/95 bas voltage ;
 

 
 
 normes d’hygiène.
1.2 POSITIONNEMENT

Avant d’installer l’appareil, enlever les deux vis qui bloquent

Installer l’appareil sur le lieu d’utilisation en veillant à ne pas le

        
une hotte d’aspiration pour garantir la totale aspiration des vapeurs
    
des surfaces chaudes.
            
niveleurs.
          

Nepasobstruerlesouverturesnilesfentesd’aspirationoudedissipationde
1. INSTALLATION 33
1.1 RECOMMANDATIONS IMPORTANTES 33
1.2 POSITIONNEMENT 33
1.3  34
2. INSTRUCTIONS POUR L’UTILISATION DES MODELES
HI-LITE
35
2.1 MISE EN SERVICE 35
2.2 PREPARATION 35
3. INSTRUCTIONES POUR L’UTILISATION DE
MODELES
36
3.1 MISE EN SERVICE 36
3.2 PREPARATION 37
4. INSTRUCTIONSPOURL’UTILISATIONHITOUCH 39
4.1 MISE EN SERVICE 39
4.2 PREPARATION 39
4.3 INTERFACE UTILISATEUR 40
4.4 MODALITE MANUELLE 40
5. NETTOYAGEETENTRETIEN 41
5.1 ENTRETIEN ORDINAIRE 41
6. FICHETECHNIQUE
7. SCHÉMASDECâBLAGE 53-60
Fig. 1

3534
FRA FRA
lachaleur.
        
table, la distance minimum à maintenir entre la

au moins de 50 mm (Fig.2).
Pour l’installation murale de la salamandre, il est
      

      

Fig.2
Fig. 3
1.1 BRANCHEMENT AU SECTEUR
 


 

 

           




normes en vigueur.
 
entre l’appareillage et le secteur d’alimentation, un interrupteur omnipolaire
          
d’ouverture de 3 mm minimum.
 
de la tension nominale de ± 10%.
 

2. INSTRUCTIONS POUR L’UTILISATION DES MODELES HI-LITE


Durant son fonctionnement, veiller à surveiller l’appareil.
Fig. 4
L1 L2
2
0
1

ALLUMAGE:
 Ouvrir l‘interrupteur principal en amont de l’appareil.
 
2.1 MISE EN SERVICE



       

sur les aliments à cuire. Plus la distance entre l’aliment et la




       
suit:
 

- rincer la grille avec de l’eau propre.
2.2 PREPARATION 
Fig. 6
Fig. 7
1. Sélectiondesélémentschauants:


s’enclenchent.



2. TouchedemiseenmarcheSTART
3. Touched’arrêtSTOP. Elle sert aussi à interrompre le signal sonore
4. Ecrantemps
5. Minuterie
6. Iterrupteurprincipal(salamandres sans maintein): 0 = OFF, 1 = ON
7. Interrupteurprincipal(salamandres avec maintein):


3736
FRA FRA
 

 
             
          

             


       
permet une distribution uniforme de la chaleur sur toute la surface de l’appareil.
 Presser la touche 2 pour faire partir la cuisson.
           

la touche 3.
ATTENTION:
 En pressant à nouveau la touche 2, la salamandre commencera un autre cycle

 
activer aucun signal sonore.
ARREt
 Presser la touche 3.
 
 
ModalitéMAINTIEN:

du plan de cuisson (Fig. 6).
         


3.2 PREPARATION



 
neutre;
 rincer la grille avec de l’eau propre.

1a. 
1b. 
1c. 
2. 
3. 
4. Ecran
5. 
6. 
MODALITEDECUISSON
ALLUMAGE:
 Placer l’interrupteur principal en amont de l’appareil sur la position ON.
 
             

 Activer la fonction de cuisson COOK en appuyant sur la touche (2): la led
correspondante doit s’allumer.
 

           
          
           


toute la surface du plateau.
 
ACTIVATIONMANUELLE:
appuyer sur la touche (3) pour activer la fonction START (la led correspondante doit
s’allumer).
ACTIVATIONAUTOMATIQUE(PRESENCEPLAT):


grille. L’appareil se met automatiquement en marche (condition START) et le cycle de

3. INSTRUCTIONES POUR L’UTILISATION DE MODELES EN PRESENCE DE PLAT
3.1 MISE EN SERVICE
Fig. 6 
        
comme impropre. Durant son fonctionnement, veiller à surveiller
l’appareil.
Fig. 7
ModalitéCUISSON:

 
plus la distance entre aliments et source de rayonnement est




ATTENTION : la grille pourrait être très chaude et
causerdesbrûlures.MANIERAVECPRÉCAUTION!
Fig. 5
1
a b c
0
