Baumer HUBNER BERLIN HOG 11 User manual

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2)
Montage- und Betriebsanleitung
Installation and operating instructions
HOG 11
Inkrementaler Drehgeber mit DNV-Zulassung
Version mit radialem Klemmenkasten
Incremental Encoder with DNV approval
Version with radial terminal box

Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
Inhaltsverzeichnis
Inhaltsverzeichnis
1Allgemeine Hinweise ...................................................................................................................................................1
2Sicherheitshinweise .....................................................................................................................................................3
3Vorbereitung ......................................................................................................................................................................5
3.1 Lieferumfang ........................................................................................................................................................5
3.2 Zur Montage erforderlich (nicht im Lieferumfang enthalten) .......................................................6
3.3 Zur Demontage erforderlich (nicht im Lieferumfang enthalten) ................................................7
3.4 Erforderliches Werkzeug (nicht im Lieferumfang enthalten) .......................................................7
4Montage ................................................................................................................................................................................8
4.1 Schritt 1 ...................................................................................................................................................................8
4.2 Schritt 2 ...................................................................................................................................................................8
4.3 Schritt .......................................................................................................................................................................9
4.4 Schritt 4 ................................................................................................................................................................ 10
4.5 Schritt 5 - Drehmomentstütze ...................................................................................................................11
4.6 Hinweis zur Vermeidung von Messfehlern ........................................................................................ 12
4.7 Schritt 6 ................................................................................................................................................................ 13
4.8 Anbauhinweis .................................................................................................................................................... 13
5Abmessung ..................................................................................................................................................................... 14
6Elektrischer Anschluss .......................................................................................................................................... 14
6.1 Kabelanschluss ................................................................................................................................................ 14
6.1.1 Schritt 1 ......................................................................................................................................................... 14
6.1.2 Schritt 2 ......................................................................................................................................................... 15
6.1.3 Schritt 3 ......................................................................................................................................................... 15
6.1.4 Schritt 4 ......................................................................................................................................................... 16
6.1.5 Schritt 5 ......................................................................................................................................................... 16
6.1.6 Schritt 6 ..........................................................................................................................................................17
6.2 Beschreibung der Anschlüsse ................................................................................................................. 18
6.3 Klemmenbelegung ......................................................................................................................................... 18
6.4 Ausgangssignale ............................................................................................................................................. 19
6.5 Sensorkabel HEK 8 (Zubehör) ................................................................................................................. 19
7Betrieb und Wartung ................................................................................................................................................ 20
7.1 Austausch der Kohlebürsten ..................................................................................................................... 20
8Demontage ...................................................................................................................................................................... 21

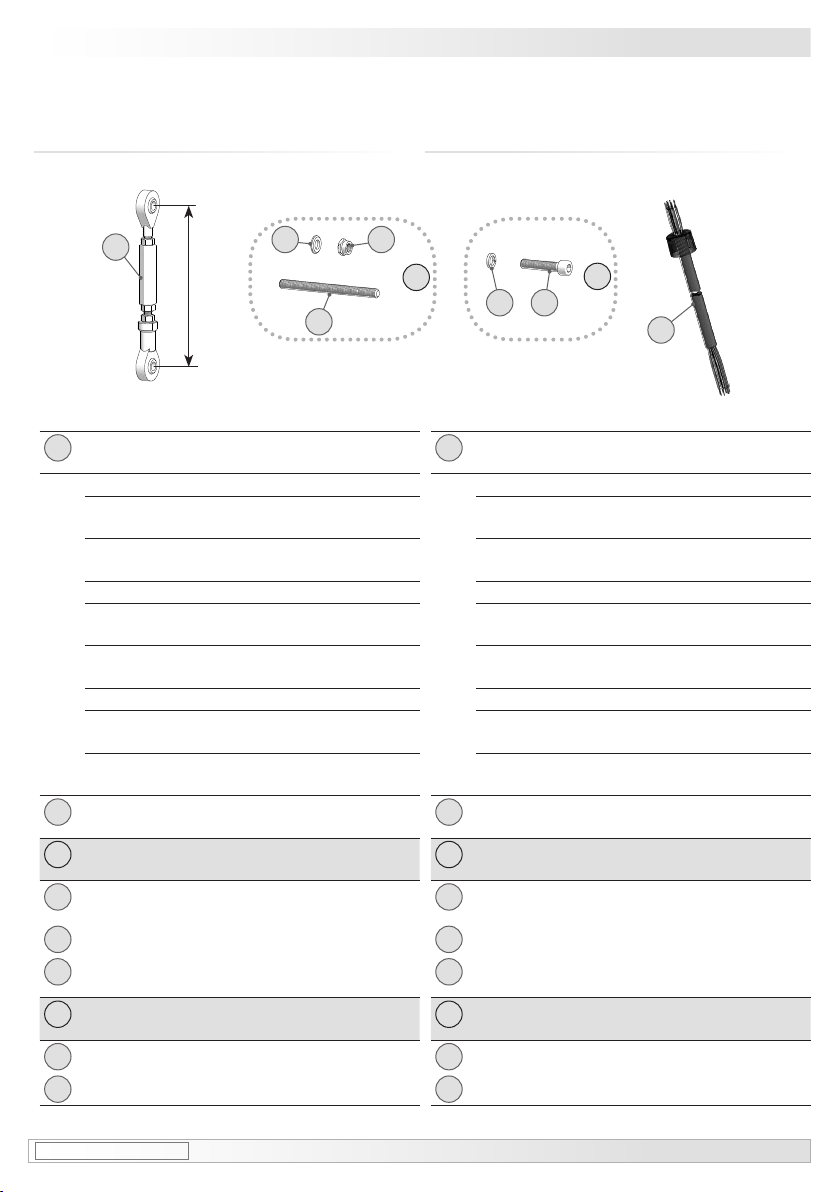

9Zubehör .............................................................................................................................................................................. 24
10 Technische Daten ....................................................................................................................................................... 25
10.1 Technische Daten - elektrisch .................................................................................................................. 25
10.2 Technische Daten - mechanisch ............................................................................................................ 25
11 Anhang 1: EU-Konformitätserklärung .......................................................................................................... 27
12 Anhang2:DNV-Zertikat....................................................................................................................................... 28

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2)
Table of contents
Table of contents
1General notes ...................................................................................................................................................................2
2Security indications .....................................................................................................................................................4
3Preparation .........................................................................................................................................................................5
3.1 Scope of delivery ...............................................................................................................................................5
3.2 Required for mounting (not included in scope of delivery) .......................................................... 6
3.3 Required for dismounting (not included in scope of delivery) ....................................................7
3.4 Required tools (not included in scope of delivery) ...........................................................................7
4Mounting ..............................................................................................................................................................................8
4.1 Step 1 .......................................................................................................................................................................8
4.2 Step 2 .......................................................................................................................................................................8
4.3 Step 3 .......................................................................................................................................................................9
4.4 Step 4 .................................................................................................................................................................... 10
4.5 Step 5 - Torque arm ........................................................................................................................................11
4.6 How to prevent measurement errors .................................................................................................... 12
4.7 Step 6 .................................................................................................................................................................... 13
4.8 Mounting instruction ...................................................................................................................................... 13
5Dimension ........................................................................................................................................................................ 14
6Electrical connection ................................................................................................................................................ 14
6.1 Cable connection ............................................................................................................................................ 14
6.1.1 Step 1 ............................................................................................................................................................. 14
6.1.2 Step 2 ............................................................................................................................................................. 15
6.1.3 Step 3 ............................................................................................................................................................. 15
6.1.4 Step 4 ............................................................................................................................................................. 16
6.1.5 Step 5 ............................................................................................................................................................. 16
6.1.6 Step 6 ............................................................................................................................................................. 17
6.2 Terminalsignicance.................................................................................................................................... 18
6.3 Terminal assignment ..................................................................................................................................... 18
6.4 Output signals ................................................................................................................................................... 19
6.5 Sensor cable HEK 8 (accessory) ........................................................................................................... 19
7Operation and maintenance ................................................................................................................................. 20
7.1 Replace of the carbon brushes ............................................................................................................... 20
8Dismounting ................................................................................................................................................................... 21
9Accessories .................................................................................................................................................................... 24
10 Technical data ............................................................................................................................................................... 26
10.1 Technical data - electrical ratings ........................................................................................................... 26
10.2 Technical data - mechanical design ...................................................................................................... 26
11 Appendix 1: EU Declaration of Conformity ............................................................................................... 27
12 Appendix2:DNVcerticate................................................................................................................................. 28

1 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
1Allgemeine Hinweise
Achtung!
Beschädigung des auf dem Gerät bendlichen Siegels führt zu Gewährleistungsverlust.
1Allgemeine Hinweise
1.1 Zeichenerklärung:
Gefahr
Warnung bei möglichen Gefahren
Hinweis zur Beachtung
Hinweis zur Gewährleistung eines einwandfreien Betriebes des Produkts
i
Information
Empfehlung für die Produkthandhabung
1.2
Der inkrementale Drehgeber HOG 11 ist ein opto-elektronisches Präzisionsmessgerät, das mit
Sorgfalt nur von technisch qualiziertem Per sonal gehandhabt werden darf.
1.3 Die zu erwartende Lebensdauer des Gerätes hängt von den Kugellagern ab, die mit einer
Dauerschmierung ausgestattet sind.
1.4 Erdungsbürsten haben eine zu erwartende Lebensdauer, die vom Stromdurchgang abhängt
und in der Regel der Kugellagerlebensdauer entspricht.
1.5 Der Lagertemperaturbereich des Gerätes liegt zwischen -15 °C bis +70 °C,
1.6 Der Betriebstemperaturbereich des Gerätes liegt zwischen -40 °C bis +100 °C,
am Gehäuse gemessen.
1.7 EU-Konformitätserklärung gemäß den europäischen Richtlinien.
1.8 Das Gerät ist zugelassen nach UL.
1.9 Wir gewähren 2 Jahre Gewährleistung im Rahmen der Bedingungen des Zentralverbandes der
Elektroindustrie (ZVEI).
1.10 Der Drehgeber darf nur wie in dieser Anleitung beschrieben geöffnet werden. Reparaturen
oder Wartungsarbeiten, die ein vollständiges Öffnen des Drehgebers erfordern, sind vom
Hersteller durchzuführen. Am Gerät dürfen keine Veränderungen vorgenommen werden.
1.11 Bei Rückfragen bzw. Nachlieferungen sind die auf dem Typenschild des Gerätes angege-
benen Daten, insbesondere Typ und Seriennummer, unbedingt anzugeben.
1.12 Alle Bestandteile des Drehgebers sind nach länderspezischenVorschriften zu entsorgen.
i

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 2
General notes 1
1General notes
1.1 Symbol guide:
Danger
Warnings of possible danger
General information for attention
Informations to ensure correct product operation
i
Information
Recommendation for product handling
1.2 The incremental encoder HOG 11 is an opto electronic precision measurement device which
must be handled with care by skilled personnel only.
1.3 The expected operating life of the device depends on the ball bearings, which are equipped with
a permanent lubrication.
1.4 The expected operating life of the earthing brush depends on the electrical current and is
usually consistent with the operating life of the ball bearings.
1.5 The storage temperature range of the device is between -15 °C and +70 °C,
1.6 The operating temperature range of the device is between -40 °C and +100 °C,
measured at the housing.
1.7 EU-Declaration of Conformity meeting to the European Directives.
1.8 The device is UL approved.
1.9 We grant a 2-year warranty in accordance with the regulations of the ZVEI (Central Association
of the German Electrical Industry).
1.10 The encoder may be only opened as described in this instruction. Repair or mainte-
nance work that requires opening the encoder completely must be carried out by the
manufacturer. Alterations of the device are not permitted.
1.11 In the event of queries or subsequent deliveries, the data on the device type label must be
quoted, especially the type designation and the serial number.
1.12 Encoder components are to be disposed of according to the regulations prevailing in the re-
spective country.
Warning!
Damaging the seal on the device invalidates warranty.
i

3 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
2Sicherheitshinweise
2Sicherheitshinweise
2.1 Verletzungsgefahr durch rotierende Wellen
Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden.
• Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen.
2.2 ZerstörungsgefahrdurchelektrostatischeAuadung
Die elektronischen Bauteile im Drehgeber sind empndlich gegen hohe Spannungen.
• Steckkontakte und elektronische Komponenten nicht berühren.
• Ausgangsklemmen vor Fremdspannungen schützen.
• Max. Betriebsspannung nicht überschreiten.
2.3 Zerstörungsgefahr durch mechanische Überlastung
Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen.
• Die Beweglichkeit des Drehgebers niemals einschränken. Unbedingt die Montagehinweise
beachten.
• Die vorgegebenen Abstände und/oder Winkel unbedingt einhalten.
2.4 Zerstörungsgefahr durch mechanischen Schock
Starke Erschütterungen, z. B. Hammerschläge, können zur Zerstörung der Abtastung führen.
• Niemals Gewalt anwenden. Bei sachgemäßer Montage lässt sich alles leichtgängig zusam-
menfügen.
• Für die Demontage geeignetes Abziehwerkzeug benutzen.
2.5 Zerstörungsgefahr durch Verschmutzung
Schmutz kann im Drehgeber zu Kurzschlüssen und zur Beschädigung der optischen Abtastung
führen.
• Während aller Arbeiten am geöffneten Klemmenkasten auf absolute Sauberkeit achten.
• Bei der Demontage niemals Öl oder Fett in das Innere des Drehgebers gelangen lassen.
2.6 Zerstörungsgefahr durch klebende Flüssigkeiten
Klebende Flüssigkeiten können die optische Abtastung und die Lager beschädigen. Die Demon-
tage eines mit der Achse verklebten Drehgebers kann zu dessen Zerstörung führen.
2.7 Explosionsgefahr
Den Drehgeber nicht in Bereichen mit explosionsgefährdeten bzw. leicht entzündlichen Materi-
alien verwenden. Durch eventuelle Funkenbildung können diese leicht Feuer fangen und/oder
explodieren.

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 4
Security indications 3
2Security indications
2.1 Risk of injury due to rotating shafts
Hair and clothes may become tangled in rotating shafts.
• Before all work switch off all operating voltages and ensure machinery is stationary.
2.2 Risk of destruction due to electrostatic charge
Electronic parts contained in the encoder are sensitive to high voltages.
• Do not touch plug contacts or electronic components.
• Protect output terminals against external voltages.
• Do not exceed max. operating voltage.
2.3 Risk of destruction due to mechanical overload
Rigid mounting may give rise to constraining forces.
• Never restrict the freedom of movement of the encoder. The installation instructions must be
followed.
• Itisessentialthatthespeciedclearancesand/oranglesareobserved.
2.4 Risk of destruction due to mechanical shock
Violent shocks, e. g. due to hammer impacts, can lead to the destruction of the optical sensing system.
• Never use force. Assembly is simple when correct procedure is followed.
• Use suitable puller for disassembly.
2.5 Risk of destruction due to contamination
Dirt penetrating inside the encoder can cause short circuits and damage the optical sensing sys-
tem.
• Absolute cleanliness must be maintained when carrying out any work on the open terminal box.
• When dismantling, never allow lubricants to penetrate the encoder.
2.6 Riskofdestructionduetoadhesiveuids
 Adhesiveuidscandamage theopticalsensing system and thebearings.Dismounting an en-
coder, secured to a shaft by adhesive may lead to the destruction of the unit.
2.7 Explosion risk
 Donotusetheencoderinareaswith explosiveand/orhighlyinammablematerials.Theymay
explodeand/orcatchrebypossiblesparkformation.

5 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
3Vorbereitung/Preparation
1Gehäuse
2Einseitig offene Hohlwelle mit Schlüsseläche
SW 17 mm
3Spannelement
4
Erdungsbolzen
5Stützblech für Drehmomentstütze
6Sechskantschraube M6x18 mm,
ISO 4017 (A2), SW 10 mm
7Scheibe B6,4, ISO 7090 (A2)
8Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
9Abdeckhaube mit O-Ring
10 Ejot-Innensechskantschraube M4x14 mm
11 Kohlebürstenhalterung mit Kohlebürste
12 Kohlebürste, auch als Zubehör erhältlich,
Bestellnummer: 11058991
13 Klemmenkastendeckel
14 Kombi-Torx-Schraube M4x32 mm
15 Kabelverschraubung M20x1,5
für Kabel ø5-13 mm
16 Anschlussplatine,
siehe Abschnitt 6.1.4 und 6.3.
17 Kombi-Torx-Schraube M3x10 mm
18 Stecker D-SUB am Drehgebergehäuse
1Housing
2Blindhollowshaftwithspannerat
17mma/f
3Clamping element
4Earthing bolt
5Support plate for torque arm
6Hexagon screw M6x18 mm,
ISO4017(A2),10mma/f
7Washer B6.4, ISO 7090 (A2)
8Self-locking nut M6,
ISO10511(A2),10mma/f
9Cover with o-ring
10 Ejot hexagon socket screw M4x14 mm
11 Holder for carbon brush with carbon brush
12 Carbon brush, also available as accessory,
order number: 11058991
13 Terminal box cover
14 Screw with torx and slotted drive M4x32 mm
15 Cable gland M20x1.5
for cable ø5-13 mm
16 Connecting board,
see section 6.1.4 and 6.3.
17 Screw with torx and slotted drive M3x10 mm
18
Connectors D-SUB (male) on the encoder housing
3Vorbereitung
3.1 Lieferumfang
3Preparation
3.1 Scope of delivery
1
34
5
131617 14
15
8
6
7
18
11 9
12 2
10

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 6
Vorbereitung/Preparation 3
3.2 Zur Montage erforderlich
(nicht im Lieferumfang enthalten)
3.2 Required for mounting
(not included in scope of delivery)
19
21a
21c21b
22a 22a
20
3x 3x 21 22
L
19 Drehmomentstütze, als Zubehör erhältlich,
Bestellnummer (Länge L, Version):
11043628 (67-70 mm, Standard)
11004078 (125 (±5) mm, Standard,
kürzbar auf ≥71 mm)
11002915 (440 (+20/-15) mm, Standard,
kürzbar auf ≥131 mm)
11054917 (67-70 mm, isoliert)
11072795 (125 (±5) mm, isoliert,
kürzbar auf ≥71 mm)
11082677 (440 (+20/-15) mm, isoliert,
kürzbar auf ≥131 mm)
11054918 (67-70 mm, rostfreier Stahl)
11072787 (125 (±5) mm, rostfreier Stahl,
kürzbar auf ≥71 mm)
11072737 (440 (+20/-15) mm
, rostfreier Stahl,
kürzbar auf ≥131 mm)
20 Sensorkabel HEK 8,
als Zubehör erhältlich, siehe Abschnitt 6.5.
21 Montageset als Zubehör erhältlich,
Bestellnummer 11071904, bestehend aus:
21a
Gewindestange M6 (1.4104), Länge variabel
(≤210 mm)
21b
Scheibe B6,4, ISO 7090 (A2)
21c
Selbstsichernde Mutter M6,
ISO 10511 (A2), SW 10 mm
22
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
22a
Federring 6, DIN 7980
22b
Zylinderschraube M6x30, ISO 4762 (A2)
19 Torque arm, available as accessory,
order number (length L, version):
11043628 (67-70 mm, standard)
11004078 (125 (±5) mm, standard,
 canbeshortenedto≥71mm)
11002915 (440 (+20/-15) mm, standard,
 canbeshortenedto≥131mm)
11054917 (67-70 mm, insulated)
11072795 (125 (±5) mm, insulated,
 canbeshortenedto≥71mm)
11082677 (440 (+20/-15) mm, insulated,
 canbeshortenedto≥131mm)
11054918 (67-70 mm, stainless steel)
11072787 (125 (±5) mm, stainless steel,
 canbeshortenedto≥71mm)
11072737 (440 (+20/-15) mm
, stainless steel,
 canbeshortenedto≥131mm)
20 Sensor cable HEK 8,
available as accessory, see section 6.5.
21 Mounting kit available as accessory,
order number 11071904, including:
21a
Thread rod M6 (1.4104), length variabel
(≤210mm)
21b
Washer B6.4, ISO 7090 (A2)
21c
Self-locking nut M6,
ISO10511(A2),10mma/f
22
Mounting/dismountingkitavailableasaccessory,
order number 11077087, including:
22a
Spring washer 6, DIN 7980
22b
Cylinder screw M6x30, ISO 4762 (A2)

7 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
3Vorbereitung/Preparation
22
Montage-/Demontageset als Zubehör erhältlich,
Bestellnummer 11077087, bestehend aus:
22c
Gewindestift M6x10, ISO 7436 (5,8 Vzk)
22d
Zylinderschraube M8x45, ISO 4762 (A2)
22
Mounting/dismountingkitavailableasaccessory,
order number 11077087, including:
22c
Setscrew M6x10, ISO 7436 (5.8 Vzk)
22d
Cylinder screw M8x45, ISO 4762 (A2)
3.3 Zur Demontage erforderlich
(nicht im Lieferumfang enthalten)
3.3 Required for dismounting
(not included in scope of delivery)
3.4 Erforderliches Werkzeug
(nicht im Lieferumfang enthalten)
3.4 Required tools
(not included in scope of delivery)
22
22c 22d
23 Werkzeugset als Zubehör erhältlich,
Bestellnummer: 11068265 23 Tool kit available as accessory, order number: 11068265
3, 5 und 6 mm
0,8x4 mm
10 (2x), 17 und 22 mm
TX 10, TX 20
3, 5 und 6 mm
0.8x4 mm
10 (2x), 17 and 22 mm
TX 10, TX 20

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 8
Montage / Mounting 4
4.2 Schritt 2 4.2 Step 2
4Montage
4.1 Schritt 1
4Mounting
4.1 Step 1
*
*
*
*
*
910 **
* Siehe Seite 5 oder 6
See page 5 or 6
6
19
7
5
8
10 mm
10 mm
3 mm

4Montage / Mounting
9 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
4.3 Schritt 4.3 Step 3
Motorwelle einfetten! Lubricate motor shaft!
Die Antriebswelle sollte einen mög-
lichst kleinen Rundlauffehler aufwei-
sen, da dieser zu einem Winkelfehler
führen kann (siehe Abschnitt 4.6).
Außerdem verursachen Rundlauffeh-
ler Vibrationen, die die Lebensdauer
des Drehgebers verkürzen können.
The drive shaft should have as less
runout as possible because this can
otherwise result in an angle error
(see section 4.6). In addition, any ra-
dial deviation can cause vibrations,
which can shorten the lifetime of the
encoder.
ø16h6
Zentrierbohrung
Center hole
DIN 332-D, M6x16 mm
3*
M6
≥ ø20 mm
ø16h6
52 mm (40-52 mm)
52 mm
(40-52 mm)
53 mm
16 mm
3
2
*
*
* Siehe Seite 5
See page 5

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 10
Montage / Mounting 4
4.4 Schritt 4 4.4 Step 4
Zul. Anzugsmoment:
Max. tightening torque:
Mt= 6 Nm
22b22a
21a
21b 21b
19
21b
21c21b
**
*
**
*
*
**
* Siehe Seite 6
See page 6
21c
*
17 mm
5 mm
10 mm

4Montage / Mounting
11 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
4.5 Schritt 5 - Drehmomentstütze 4.5 Step 5 - Torque arm
15°
15°
9°
9°
9°
9°
L1
L2 (≥L1)
Die Montage der Drehmomentstütze sollte
spielfrei erfolgen. Ein Spiel von beispiels-
weise ±0,03 mm entspricht einem Rund-
lauffehler des Drehgebers von 0,06 mm,
was zu einem großen Winkelfehler führen
kann (siehe Abschnitt 4.6).
The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the encoder of 0.06 mm. That
may lead to a large angle error (see
section 4.6).

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 12
Montage / Mounting 4
4.6 Hinweis zur Vermeidung von Messfehlern
Für einen einwandfreien Betrieb des
Drehgebers ist ein korrekter Anbau, ins-
besondere auch der Drehmomentstütze,
notwendig, wie beschrieben in Abschnitt
4.1 bis 4.5.
Die Rundlaufabweichung der Motorwelle
sollte möglichst nicht mehr als 0,2 mm
(0,03 mm empfohlen) betragen, da hier-
durch Winkelfehler verursacht werden.
Solche Winkelfehler können durch einen
größeren Abstand L1 reduziert werden1).
Dabei ist zu beachten, dass die Länge L2
der Drehmomentstütze (siehe Abschnitt
4.5) mindestens gleich L1 sein sollte2).
Der Winkelfehler kann wie folgt berechnet
werden:
Δρmech = ± 90°/π · R/L1
mit R: Rundlaufabweichung in mm
L1: Abstand der Drehmomentstütze
zum Drehgebermittelpunkt in mm
Berechnungsbeispiel:
Für R= 0,06 mm und L1 = 69,5 mm ergibt
sich ein Winkelfehler Δρmech von ± 0,025°.
1) Auf Anfrage sind hierzu verschiedene Befes-
tigungsbleche für die Stützen erhältlich.
2) wenn L2 < L1 muss mit der Länge L2 gerechnet
werden
Weitere Informationen erhalten Sie
unter der Telefon-Hotline
[phone]
i
4.6 How to prevent measurement errors
To ensure that the encoder operates cor-
rectly, it is necessary to mount it accurately
as described in section 4.1 to 4.5, which in-
cludes correct mounting of the torque arm.
The radial runout of the motor shaft
should not exceed 0.2 mm (0.03 mm
recommended), if at all possible, to prevent
an angle error.
An angle error may be reduced by in-
creasing the length of L11). Make sure
that the length L2 of the torque arm
(see section 4.5) is at least equal to L12).
The angle error can be calculated as fol-
lows:
Δρmech=±90°/π·R/L1
with R: Radial runout in mm
L1: Distance of the torque arm to the
center point of the encoder in mm
Example:
For R= 0.06 mm and L1 = 69.5 mm the re-
sulting angle error Δρmech equals ± 0.025°.
1) For this different braces for the torque arm are
available on request.
2) If L2 < L1, L2 must be used in the calculation
formula
For more information,
call the telephone hotline at
[phone]
i

4Montage / Mounting
13 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
4.8 Anbauhinweis 4.8 Mounting instruction
4.7 Schritt 6 4.7 Step 6
910 **
* Siehe Seite 5
See page 5
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
3 mm
Wir empfehlen, den Drehgeber so zu
montieren, dass der Kabelanschluss
keinem direkten Wassereintritt aus-
gesetzt ist.
i
i
It is recommended to mount the en-
coder with cable connection facing
downward and being not exposed to
water.

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 14
Abmessung - Elektrischer Anschluss/Dimension-Electricalconnection 5-6
TX 20
22 mm
5Abmessung
(74568)
5Dimension
(74568)
Positive Drehrichtung
Positive rotating direction
Um 90° versetzt gezeichnet
Drawing 90° rotated
Zubehör
Accessory
17 mm
All dimensions in millimeters (unless otherwise stated)
6Elektrischer Anschluss
6.1 Kabelanschluss
6.1.1 Schritt 1
6Electrical connection
6.1 Cable connection
6.1.1 Step 1
* Siehe Seite 5
See page 5
1413 **
15 *

15 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
6Elektrischer Anschluss/Electricalconnection
* Siehe Seite 5 oder 6
See page 5 or 6
~75 mm
19 *
15 *
6.1 Kabelanschluss
6.1.2 Schritt 2
6.1.3 Schritt 3
6.1 Cable connection
6.1.2 Step 2
6.1.3 Step 3
16
17
*
*
TX 10
Buchse D-SUB
zum Anschluss an
Drehgebergehäuse,
siehe Abschnitt 6.1.6.
Connector D-SUB (female)
for connecting to
encoder housing,
see section 6.1.6.
Zur Gewährleistung der angegebenen
Schutzart sind nur geeignete Kabel-
durchmesser zu verwenden.
To ensure the specied protection
class of the device the correct cable
diameter must be used.
ø5-13 mm

MB072c - 11141929 Baumer_HOG11-DNV_II_DE-EN (16A2) 16
Elektrischer Anschluss/Electricalconnection 6
Kabelschirm
Cable shield
Ansicht X
siehe Abschnitt 6.3.
View X
see section 6.3.
* Siehe Seite 5
See page 5
15 *
6.1.4 Schritt 4
6.1.5 Schritt 5
6.1.4 Step 4
6.1.5 Step 5
16
17
*
*
TX 10
22 mm

17 Baumer_HOG11-DNV_II_DE-EN (16A2) MB072c - 11141929
6Elektrischer Anschluss/Electricalconnection
Großer, um 180° wendbarer Klemmenkasten.
Big terminal box, turn by 180°.
* Siehe Seite 5
See page 5
13 14
* *
14
13 *
*
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
Zul. Anzugsmoment
Max. tightening torque
Mt= 2-3 Nm
TX 20
TX 20
6.1.6 Schritt 6 6.1.6 Step 6
