Becker Centronic SunWindControl SWC245-II User manual

Centronic SunWindControl
SWC245-II
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com
4033 630 254 009.05.2017
de Montage- und Betriebsanleitung
5-Kanal-Handsender für Wind-Steuerung
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
en Assembly and Operating Instructions
5-channel hand-held transmitter for wind control unit
Important information for:
• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.
fr Notice de montage et d’utilisation
Télécommande 5 canaux pour commande vent
Informations importantes pour:
• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.
nl Montage- en gebruiksaanwijzing
5-kanaals handzender voor windbesturing
Belangrijke informatie voor:
• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

Inhaltsverzeichnis
Allgemeines............................................................................................. 3
Gewährleistung........................................................................................ 3
Sicherheitshinweise ................................................................................. 4
Bestimmungsgemäße Verwendung ........................................................... 5
Anzeigen- und Tastenerklärung................................................................. 6
Funktionserklärung .................................................................................. 6
Werkseinstellung...................................................................................... 8
Einlernen des Funks ................................................................................. 9
Montage Wandhalterung .........................................................................10
Batteriewechsel......................................................................................10
Reinigung...............................................................................................10
Technische Daten ...................................................................................11
Was tun wenn...?.....................................................................................11
Vereinfachte EU-Konformitätserklärung....................................................12
2-de

Allgemeines
Mit diesem Sender können Sie bis zu 5 Sonnenschutzanlagen über zugewie-
sene Kanäle einzeln oder alle zusammen steuern und den Schwellwert für Win-
düberwachung mit der beiliegenden Einstellhilfe einstellen. Der eingestellte
Schwellwert gilt für alle Kanäle.
Eine einfache Bedienung zeichnet dieses Gerät aus.
Beachten Sie bitte bei der Installation sowie bei der Einstellung des Gerätes
die vorliegende Montage- und Betriebsanleitung.
Erklärung Piktogramme
VORSICHT VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.
ACHTUNG ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.
Bezeichnet Anwendungstipps und andere
nützliche Informationen.
Gewährleistung
Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun-
gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu-
stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie-
genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver-
wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.
3-de

Sicherheitshinweise
Allgemeine Hinweise
•Bitte bewahren Sie die Anleitung auf!
•Nur in trockenen Räumen verwenden.
•Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.
•Halten Sie Kinder von Steuerungen fern.
•Beachten Sie Ihre landesspezifischen Bestimmungen.
•Verbrauchte Batterie fachgerecht entsorgen. Batterie nur durch identi-
schen Typ (siehe Technische Daten) ersetzen.
VORSICHT
•Halten Sie Personen aus dem Fahrbereich der Anlagen
fern.
•Wird die Anlage durch einen oder mehrere Sender ge-
steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.
•Gerät enthält verschluckbare Kleinteile.
4-de

Bestimmungsgemäße Verwendung
Der Sender in der vorliegenden Anleitung darf ausschließlich im Innenbereich
für die Ansteuerung von Centronic kompatiblen Funk-Antrieben und Funk-
Steuerungen für Sonnenschutzanlagen verwendet werden.
ACHTUNG
Der Schwellwertregler ist mit einer sicherheitsrelevanten
Funktion versehen. Eine falsche Einstellung des Schwellwer-
tes kann zu Schäden an der Sonnenschutzanlage führen. Da-
her sollte die Einstellung des Schwellwertes zur Sicherheit
Ihrer Sonnenschutzanlage nur von einem Fachhändler oder
unter dessen Anleitung erfolgen.
•Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä-
fen).
•Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei-
ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso-
nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher-
heitseinrichtungen abgedeckt ist.
•Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern-
meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).
•Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An-
lagen verbinden.
•Achten Sie darauf, dass die Steuerung nicht im Bereich
metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.
•Funkanlagen, die auf der gleichen Frequenz senden, kön-
nen zur Störung des Empfangs führen.
•Es ist zu beachten, dass die Reichweite des Funksignals
durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.
5-de

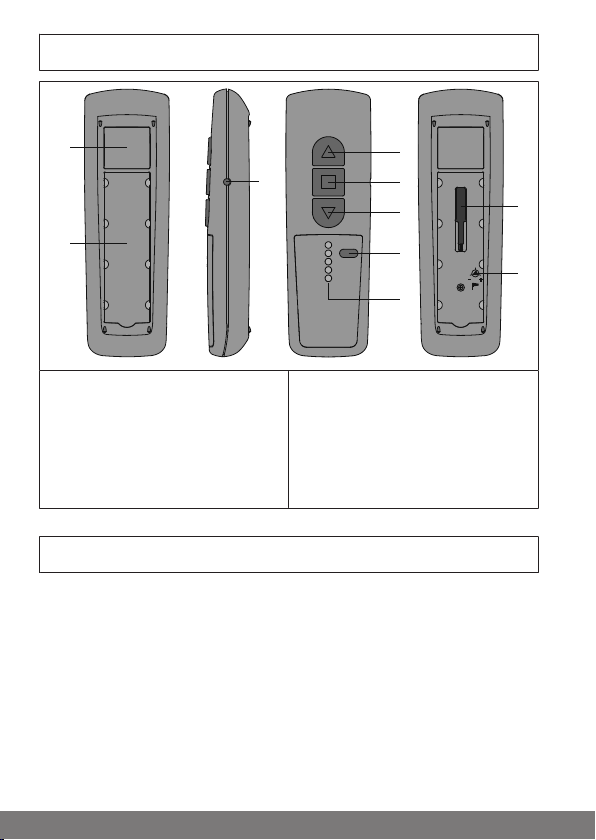

Anzeigen- und Tastenerklärung
8
1
2
10
9
3
4
5
6
7
1. Einstellhilfe
2. Windschwellwertregler
3. EINFAHR-Taste
4. STOPP-Taste
5. AUSFAHR-Taste
6. Kanalwahltaste
7. Kanalkontrollleuchten
8. Einlerntaste
9. Beschriftungsfeld
10. Typenschild
Funktionserklärung
Kanal
Der Kanal eines Senders kann in einen oder mehrere Empfänger eingelernt
werden. Die Ansteuerung eines Empfängers ist ein Individualbefehl, die meh-
rerer Empfänger ein Gruppenbefehl.
Zentralbefehl
Wählt man alle Kanäle des Senders an kann man alle zugeordneten Empfän-
ger/-gruppen gleichzeitig ansteuern.
6-de

Kanalwahltaste
Mit der Kanalwahltaste können bis zu 5 Kanäle ausgewählt werden. Angezeigt
werden die einzelnen Kanäle durch das Aufleuchten der zugehörigen Kanal-
kontrollleuchte. Leuchten alle Kanalkontrollleuchten gleichzeitig, kann der
Zentralbefehl eingelernt bzw. abgesetzt werden.
Den eingelernten Kanal können Sie auf dem Beschriftungs-
feld unter der Klarsichtfolie notieren.
Kanalkontrollleuchten
Ein Funksignal wird durch das Aufleuchten der zugehörigen Kanalkontroll-
leuchte signalisiert. Lässt die Batterieleistung nach, blinkt die jeweilige Kanal-
kontrollleuchte beim Senden. Die Sendeleistung bzw. die Funkreichweite wird
durch Abnahme der Batterieleistung reduziert. Leuchtet die Kanalkontroll-
leuchte bei Tastendruck nicht mehr, muss die Batterie gewechselt werden.
Einstellhilfe
Der Steg am Griff der Einstellhilfe dient bei ordnungsgemäßer Verwendung als
Orientierung zur Einstellung des Schwellwertes.
Steg
1. Stecken Sie die Einstellhilfe in den Schwellwertregler.
2. Drehen Sie den Schwellwertregler gegen den linken Anschlag.
3. Ziehen Sie die Einstellhilfe heraus.
4. Stecken Sie die Einstellhilfe so ein, dass der Steg in Richtung Minus (-)
zeigt.
5. Drehen Sie nun die Einstellhilfe soweit in Richtung Plus (+), bis der ge-
wünschte Schwellwert erreicht ist.
7-de

Windschwellwertregler (in Verbindung mit einem
geeigneten Sensor des Steuerungsherstellers)
Mit diesem Regler stellen Sie die Windschwellwerte ein (ca. 2m/s bis 22 m/s).
Der Windschwellwert lässt sich in 11 Stufen einstellen. Beim langsamen Dre-
hen des Reglers werden Ihnen die Stufen durch das Klacken des Rohrantrie-
bes angezeigt.
- Linksanschlag Stufe 1, Einfahren bei wenig Wind
+ Rechtsanschlag Stufe 11, Einfahren bei sehr starkem Wind
Bei Änderung der Schwellwerte werden diese sofort übertragen.
Achten Sie darauf, dass beim Einstellen des Schwellwertes
keine Taste gedrückt ist. Wird der eingestellte Windschwell-
wert überschritten, fährt die Sonnenschutzanlage ein und
bleibt geschlossen. Ein Ausfahren der Sonnenschutzanlage
ist erst nach ca. 15 Minuten dauerhaft unterschrittenem
Windschwellwert möglich.
Der eingestellte Schwellwert gilt für alle Kanäle.
TEST-Modus
Der TEST-Modus wird aktiviert durch Verstellen des Schwellwertes. Dieser
wird automatisch beendet nach ca. 15 Minuten. Im TEST-Modus wird die Zeit
der Windüberwachung verkürzt.
Werkseinstellung
Windschwellwert Linksanschlag (ca. 2 m/s)
8-de

Einlernen des Funks
VORSICHT
Überprüfen Sie vor dem Einlernen des Funks, ob der Schwell-
wertregler in der Werkseinstellung steht. Achten Sie darauf
das Sie sich beim Einlernen des Funks nicht im Fahrbereich
der Sonnenschutzanlage befinden.
1) Mastersender einlernen
a) Empfänger in Lernbereitschaft bringen
Unter Mastersender versteht man den ersten in einen Emp-
fänger eingelernten Sender. Im Gegensatz zu weiteren hin-
zugelernten Sendern ermöglicht der Mastersender u.a. das
Einstellen der Endlagen (bei Antrieben mit integr. Funkemp-
fänger) und das Hinzulernen oder Löschen weiterer Sender.
Mastersender können alle Sender sein, die eine separate
AUF-, STOPP-, AB-Taste und eine Einlerntaste haben.
Beachten Sie die Montage- und Betriebsanleitung des Emp-
fängers.
Bedienen Sie die Einlerntaste am Sender mit einem geeigne-
ten zylindrischen Werkzeug (z. B. Kugelschreiber).
•Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.
oder
•Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.
Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.
b) Mastersender einlernen
Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lernbereit-
schaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.
2) weitere Sender einlernen
1. Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.
2. Drücken Sie nun die Einlerntaste des neuen Senders, bis der Empfänger
quittiert.
3. Jetzt drücken Sie die Einlerntaste des neu einzulernenden Senders noch
einmal.
4. Der Empfänger quittiert das erfolgreiche Einlernen.
9-de

Montage Wandhalterung
Entriegelung
Wandhalter-
befestigungs-
platte
Wandhalter
26
•Prüfen Sie vor der Montage an
der gewünschten Montagepo-
sition die einwandfreie Funktion
von Sender und Empfänger.
•Befestigen Sie die Halterung
mit den zwei beigelegten
Schrauben an der Wand.
Batteriewechsel
Den entsprechenden Batterietyp entnehmen Sie bitte aus
dem Kapitel „Technische Daten“.
Reinigung
Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.
10-de

Technische Daten
Nennspannung 3 V DC
Batterietyp CR 2430
Schutzart IP 20
Zulässige Umgebungstemperatur -10 bis +55 °C
Abgestrahlte maximale Sendeleistung ≤ 25 mW
Funkfrequenz 868,3 MHz
Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.
Was tun wenn...?
Problem Abhilfe
Antrieb läuft nicht. Neue Batterie einlegen.
Batterie richtig einlegen.
Entfernung zum Empfänger verrin-
gern.
Sender ist nicht im Empfänger einge-
lernt.
Sender einlernen.
Anlage fährt nicht manuell aus. Windschwellwert ist überschritten.
Abflauen des Windes abwarten.
Gewünschte Anlage fährt nicht aus. Richtigen Kanal anwählen.
11-de

Vereinfachte EU-Konformitätserklärung
Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In-
ternetadresse verfügbar:
www.becker-antriebe.de/ce
Technische Änderungen vorbehalten.
12-de

13-de

Table of contents
General..................................................................................................15
Warranty ................................................................................................15
Safety instructions ..................................................................................16
Intended use ..........................................................................................17
Explanation of displays and buttons..........................................................18
Explanation of functions ..........................................................................18
Factory default settings ...........................................................................20
Programming the transmitter ...................................................................21
Installing the wall bracket.........................................................................22
Changing batteries..................................................................................22
Cleaning.................................................................................................22
Technical data ........................................................................................23
What to do if...?.......................................................................................23
Simplified EU declaration of conformity.....................................................24
14-en

General
With this transmitter you are able to control up to 5 sun protection systems via
assigned channels, individually or together, and set the threshold value for
wind monitoring with the setting tool included. The set threshold applies to all
channels.
This device is exceptionally easy to use.
Please observe these Assembly and Operating Instructions when installing
and setting up the equipment.
Explanation of pictograms
CAUTION CAUTION indicates a hazardous situation
which, if not avoided, could result in in-
jury.
ATTENTION ATTENTION indicates measures that must
be taken to avoid damage to property.
Denotes user tips and other useful in-
formation.
Warranty
Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush-
ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten-
ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu-
facture, installation and customer advice.
15-en

Safety instructions
General information
•Please keep the instruction manual safe!
•Only use in dry rooms.
•Only use unmodified original parts from the control unit manufacturer.
•Keep children away from control units.
•Observe all pertinent country-specific regulations.
•Dispose of used batteries properly. Only replace the battery with one of
the same type (see Technical Data).
Caution
•Keep people out of the system’s range of travel.
•If the system is controlled by one or more transmitters,
the system’s range of travel must always be visible during
operation.
•Device contains small parts that can be swallowed.
16-en

Intended use
The transmitter described in these instructions must only be used indoors for
the operation of Centronic-compatible radio drives and radio control units for
sun protection systems.
Attention
A safety-relevant function has been provided for the
threshold controller. Setting the threshold value wrongly can
cause damage to the sun protection system. For that reason,
setting the threshold value for the safety of your sun protec-
tion system should only be done by – or under the instruction
of – a specialist retailer.
•Please note that radio-controlled systems may not be used in areas with
a high risk of interference (e.g. hospitals, airports).
•The remote control is intended solely for use with equipment and sys-
tems in which malfunctions in the transmitter or receiver would not pose
any risk to persons, animals or property, or which contain safety devices
to eliminate such risks.
•The operator is not protected from interference from other telecommu-
nications systems and terminal equipment (e.g. even from radio-con-
trolled systems which are properly operated in the same frequency
range).
•Only connect radio receivers to devices and systems approved by the
manufacturer.
•Ensure that the control unit is not installed or operated
close to metal surfaces or magnetic fields.
•Radio-controlled systems transmitting on the same fre-
quency may cause reception interference.
•Note that the range of the radio signal is limited by legis-
lation as well as by design.
17-en

Explanation of displays and buttons
8
1
2
10
9
3
4
5
6
7
1. Setting tool
2. Wind threshold regulator
3. RETRACT button
4. STOP button
5. EXTEND button
6. Channel selection button
7. Channel indicator lamps
8. Programming button
9. Labelling field
10. Type plate
Explanation of functions
Channel
The channel of a transmitter can be programmed into one or more receivers.
One receiver is operated through an individual command, several receivers
through a group command.
Central command
If all the channels of the transmitter are selected, it is possible to operate all of
the assigned receivers/groups simultaneously.
18-en

Channel selection button
Up to 5channels can be selected using the channel selection button. The indi-
vidual channels are indicated by the corresponding channel indicator lamp
lighting up. If all of the channel indicator lamps light up simultaneously, the
central command can be programmed or transmitted.
You can make a note of the programmed channel in the la-
belling field underneath the transparent film.
Channel indicator lamps
A radio signal is indicated by the corresponding channel indicator lamp light-
ing up. The respective channel indicator lamp flashes while transmitting if the
battery is getting weak. The transmission strength and the radio range de-
crease as battery power declines. If the channel indicator lamp no longer
lights up when a button is pressed, the battery must be replaced.
Setting tool
When used properly, the rib on the handle of the tool serves as an orientation
aid for setting the threshold value.
Rib
1. Insert the tool in the threshold regulator.
2. Turn the threshold regulator as far as the left stop.
3. Remove the tool.
4. Now insert the tool such that the rib points in the minus direction (-).
5. Turn the tool in the plus direction (+) until the desired threshold value is
reached.
19-en

Wind threshold regulator (in connection with a suitable
sensor from the controller manufacturer)
You set the wind threshold value with this regulator (between about 2 m/s and
22 m/s).
The wind threshold value can be adjusted in 11 steps. When slowly turning the
regulator, the tubular drive clicks to indicate the setting changes.
- Left stop Stage 1, retract at low wind
+ Right stop Stage 11, retract at very high wind
Changes made to the threshold value are transferred immediately.
When setting the threshold, ensure that no button is
pressed. When the wind speed exceeds the set wind
threshold value, the sun protection system retracts and re-
mains closed. The sun protection system can only be exten-
ded again after the wind speed has remained below the
threshold value for approx. 15 minutes.
The set threshold applies to all channels.
TEST mode
The TEST mode is activated by adjusting the threshold value. It automatically
ends after about 15 minutes. In TEST mode, the time for which the wind is
monitored is shortened.
Factory default settings
Wind threshold value Left stop (about 2 m/s)
20-en
