Beninca ONE2 WI User manual

L8542663
09/2010 rev 0
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI
ONE2 WI
ONE2 WB
ADVANTAGE
system

2
3
3


















�
�










P
LED
ONE2 WI

2
3
4
5



















�
�








ONE2 WB
4
5



















�
�









4
5
ITALIANO
Radioricevitori 433,92MHz mono/bicanale multicodica
compatibili con il sistema ADVANTAGE.
Disponibili con innesto molex (ONE2 WI) o in box plastico con
morsettiera (ONE2 WB). La memoria standard può contenere
un massimo di 512 codici. È disponibile una versione speciale
con una memoria che può contenere 2048 trasmettitori. Il
completamento della memoria viene indicato da 10 lampeggi
Arancio.
Nota: Il programmatore palmare Advantage, ed il relativo
software di gestione, consentono l’utilizzo di alcune funzionalità
avanzate, descritte nelle istruzioni speciche, a cui vi rimandiamo
per ulteriori informazioni.
IMPORTANTE:
ONE2 può funzionare con trasmettitori rolling-code, o in
alternativa a codice sso.
ll primo trasmettitore memorizzato congura il tipo di
codica del ricevitore. Se ad esempio il primo trasmettitore
è un rolling-code, il ricevitore potrà memorizzare
esclusivamente altri trasmettitori rolling-code.
La cancellazione completa della memoria, rimuove anche
questa congurazione iniziale.
Per avere una buona ricezione si consiglia di installare l’antenna
lontano da masse metalliche e di evitare il posizionamento
ravvicinato di più ricevitori. In assenza di antenna la ricezione
risulta notevolmente ridotta.
Memorizzazione trasmettitori - Procedura semplicata
Se si desidera semplicemente inserire uno o più trasmettitori
per l’attivazione del primo canale, seguire questa procedura
semplificata:
1 Premere il pulsante P della ricevente e rilasciare.
2 Si accende il LED Rosso per 3s, quindi si spegne per 1s e si
riaccende per 5s.
3 Premere, con il LED Rosso acceso, il pulsante del
trasmettitore che si vuole associare al canale 1.
4 Altri trasmettiori possono essere inseriti successivamente
premendo un tasto entro 5s dall’inserimento precedente.
5 Al termine attendere 5s, la ricevente esce dalla
programmazione.
Memorizzazione trasmettitori - Apprendimento remoto
Se si dispone di un trasmettitore già memorizzato nella
ricevente è possibile effettuare l’apprendimento radio remoto
(senza necessità di accedere al pulsante P della ricevente).
Procedere come segue:
1 Premere il tasto nascosto del trasmettitore già memorizzato.
2 Premere, entro 5s, il tasto del trasmettitore già memorizzato
corrispondente al canale da associare al nuovo
trasmettitore.
3 Premere, entro 5s, il tasto del nuovo trasmettitore da
associare al canale scelto al punto 2.
4 La ricevente memorizza il nuovo trasmettitore ed esce
immediatamente dalla programmazione.
Programmazione
La memorizzazione dei trasmettitori e l’impostazione della
modalità dei singoli canali si effettua utilizzando il pulsante “P”

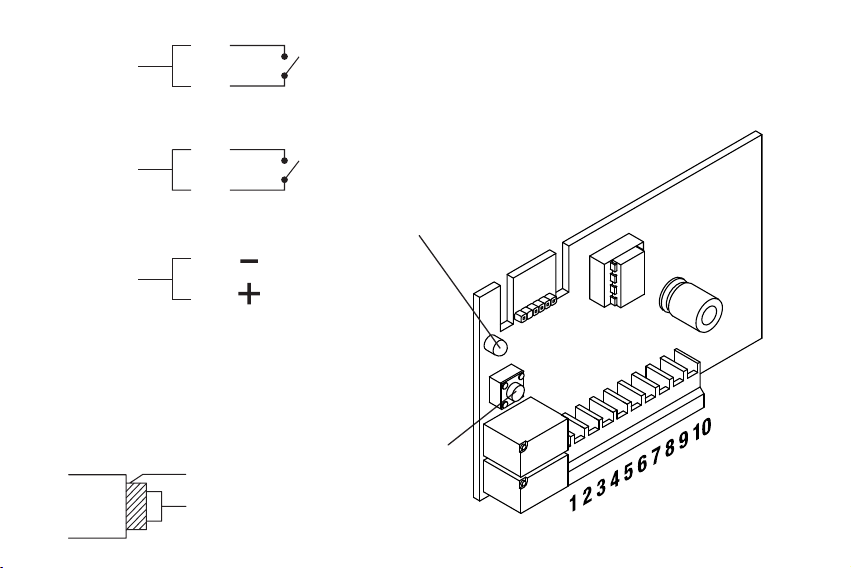

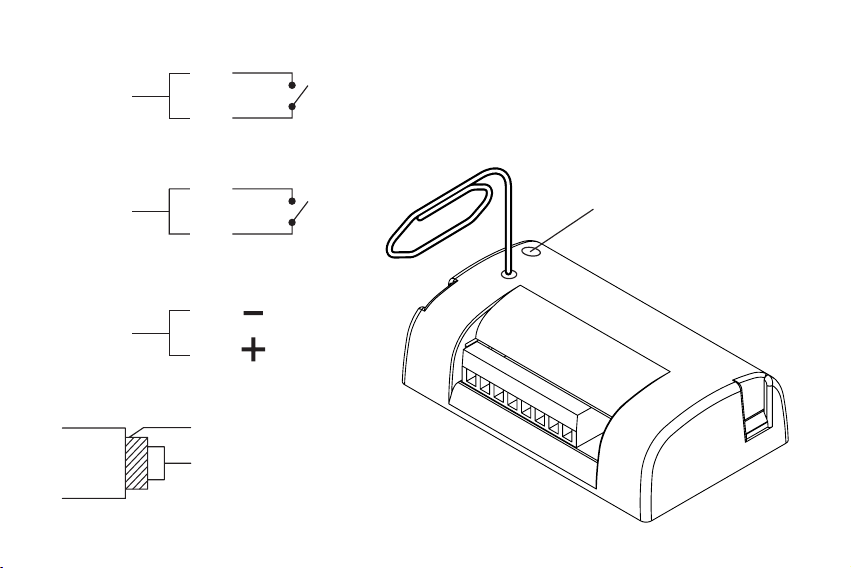

(vedi Fig.1/2). Per passare da una fase di programmazione alla
seguente premere il pulsante P senza lasciare passare più di 3s
tra una pressione e la successiva.
Selezionata la fase desiderata, attendere per circa 3/4s, una
segnalazione del LED indicherà l’ingresso nella programmazione
(vedi colonna “Operazioni”).
Nella Tabella 1 sono indicate le varie fasi di programmazione.

4
5
TABELLA1
Fase LED Funzione Operazioni
0 Spento Nessuna funzione Stato normale
Premere il pulsante P
1 Rosso Memorizzazione del
1° canale radio
Si accende il LED rosso, attendere 3s, il LED si spegne e si riaccende,
premere entro 5s il tasto del trasmettitore che si desidera associare al
canale 1.*
Premere entro 3s il pulsante P
2 Verde Memorizzazione del
2° canale radio
Si accende il LED verde, attendere 3s, il LED si spegne e si riaccende,
premere entro 5s il tasto del trasmettitore che si desidera associare al
canale 2.*
Premere entro 3s il pulsante P
3 Arancio Memorizzazione del
1° e 2° canale radio
Si accende il LED arancio, attendere 3s, il LED si spegne e si riaccende,
premere entro 5s il tasto del trasmettitore. Il tasto 1 verrà associato al
canale 1, il tasto 2 al canale 2.*
Premere entro 3s il pulsante P
4Rosso
lampeggiante
Settaggio tempi
del canale 1
Il LED emette 5 lampeggi veloci. Premendo il pulsante P durante questi
5 sencondi si passa alla fase successiva. Dopo i 5 lampeggi si entra nel
menu Tempi. Vedi paragrafo “Modalità Tempi”.
Premere entro 3s il pulsante P
5Verde
lampeggiante
Settaggio tempi
del canale 2
Il LED emette 5 lampeggi veloci. Premendo il pulsante P durante questi
5 sencondi si passa alla fase successiva. Dopo i 5 lampeggi si entra nel
menu Tempi. Vedi paragrafo “Modalità Tempi”.
Premere entro 3s il pulsante P
0 LED spento Nessuna funzione Stato normale

6
7
* Dopo la pressione del tasto del 1° trasmettitore, la ricevente
resta in attesa per 5s di un altro trasmettitore da memorizzare.
E’ pertanto possibile inserire in modo sequenziale tutti i
trasmettitori da associare al canale desiderato. Terminati i
5s di attesa la ricevente esce dalla fase di programmazione.
Nel caso di inserimenti sequenziali è consigliabile scollegare
momentaneamente l’antenna, si riduce così la portata della
ricevente e la possibilità di ricevere dei segnali di disturbo.
Nota: Una volta entrata in una qualsiasi fase di programmazione,
la ricevente non consente il passaggio alla fase successiva.
Nel caso si desideri programmare più di una funzione,
attendere il termine della programmazione in corso, segnalato
dallo spegnimento del LED, e procedere con una nuova
programmazione.
Modalità tempi
La programmazione di questa funzione è necessaria solo se si
vuole impostare uno dei due canali come temporizzato (da
1s a 10 min), oppure con funzionamento bistabile. Il modo
di funzionamento di default è impostato impulsivo (1s di
commutazione).
Per impostare la modalità tempi è necessario entrare nella fase
4 (per il canale 1) o nella fase 5 (per il canale 2) e attendere il
termine dei 5 lampeggi veloci.
TABELLA 2
Fase LED Funzione Operazioni
1
1
lampeggio
veloce
Impostazione
modalià impulsiva
Se non si preme il pulsante P. dopo 5s, il canale vien ripristinato alla moda-
lità di default: Impuslvo (1s di commutazione).
Premere il pulsante P per almeno 2s
2
2
lampeggi
veloci
Selezione del tempo di
commutazione
Se non si preme il pulsante P, dopo 5s il LED inzia a lampeggiare, con
frequenza di 1 lampeggio al secondo, in attesa della pressione del pulsante
P. Il numero di lampeggi effettuati prima della pressione del pulsante P
seleziona il tempo di commutaizione, come indicato nella tabella 3.
Premere il pulsante P per almeno 2s
3
3
lampeggi
veloci
Impostazione
modalità Bistabile
Se non si preme il pulsante P. dopo 5s, il canale vien ripristinato alla moda-
lità Bistabile: ad ogni impulso il relè cambia stato.
Premere il pulsante P per almeno 2s
4 Spento Nessuna funzione Stato normale

6
7
Si entra così nel sottomenu Tempi, descritto nella tabella 2.
Cancellazione completa della memoria
Togliere alimentazione alla ricevente. Premere e mantenere
premuto il pulsante P. Ridare alimentazione mantenendo
premuto il pulsante P sulla ricevente.
Il LED si accende con colore rosso, dopo 5s inizia a lampeggiare
velocemente con sequenza verde-rosso, rilasciare il pulsante.
Attendere lo spegnimento del LED. Ora la memoria è
completamente cancellata.
Vengono cancellate anche le impostazioni effettuate in modalità
tempi e la password inserita dal programmatore ADVANTAGE,
se presente.
TABELLA 3
N° lampeggi
LED
Tempo di
comm.
N° lampeggi
LED
Tempo di
comm.
N° lampeggi
LED
Tempo di
comm.
N° lampeggi
LED
Tempo di
comm.
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Caratteristiche Tecniche ONE2 WB/WI
Frequenza 433,92 MHz
Alimentazione 21÷28 Vac
12÷28 Vdc
Portata senza antenna 30m
con antenna 100m
Canali 2
Contatto relè 1A/24 Vdc
Temp. funzionamento -20/+70°C
Consumo a riposo 10 mA
Consumo con 1 canale attivo 42 mA
Consumo con 2 canali attivi 66 mA

8
9
ENGLISH
433,92MHz Radioreceiver 1/2 channels, multiple decoding,
compatible with ADVANTAGE system.
They are available with Molex (ONE2 WI) socket or in a plastic
box with terminal board (ONE2 WB). A special version is
available with a memory that can hold 2048 transmitters. A full
memory is indicated by 10 orange blinks.
N.B: The Advantage palm programmer and related management
software permit the use of certain advanced functions, please
consult the relevant instruction manual for more information.
IMPORTANT:
ONE2 can work with rolling code or programmable code
transmitters. The rst receiver memorized will x the
receiver decoding.
If for istance the rst transmitter is a rolling code, from then
on the receiver will work with rolling code transmitters only.
Erasing the receiver memory reset decoding type also.
To optimise reception install the antenna away from metal
bodies and avoid positioning several receivers next to each
other. If no antenna is used reception will be considerably
reduced.
Memorising transmitters – Simplied procedure
To merely record one or more transmitters to activate the first
channel, follow this simplified procedure:
1 Press and release the button P on the receiver.
2 The Red LED will light up for 3 secs, then go out for 1 sec and
then light up again for 5 secs.
3 While the red LED is on, press the button on the transmitter
to associate with channel 1.
4 Other transmitters can be then be recorded by pressing a
button within 5 secs from recording the previous transmitter.
5 To end wait 5 secs, the receiver will exit programming.
Memorising a transmitter – Remote self-learning
If a transmitter has already been memorised on the receiver the
remote radio self-learning feature can be used (without having
to use the receiver button P). Proceed as follows:
1 Press the hidden button on the memorised transmitter.
2 Press, within 5 secs., the button on the memorised
transmitter corresponding to the channel to associate with
the new transmitter.
3 Press, within 5 secs., the button on the new transmitter to
associate with the channel selected at point 2 above.
4 The receiver will memorise the new transmitter and promptly
exit programming.
Programming
Transmitters can be memorised and separate channel modes
can be set using the button “P” (see Fig.1/2). To go from one
programming mode to the next press the button P within
3 secs from one press and another. Once having selected
a programming mode, wait for about 3-4 secs and a LED
signal with indicate that programming has been entered (see
“Operations” column).
Table 1 lists the various programming modes.

8
9
TABLE 1
Mode LED Function Operations
0 Off No function Normal status.
Press the button P
1 Red Memorise channel 1
The red LED will light up, wait 3 secs, the LED will go out and light up
again, press within 5 secs the button on the transmitter to associate with
channel 1.*
Press within 3 secs the button P
2 Green Memorise channel 2
The green LED will light up, wait 3 secs, the LED will go out and light up
again, press within 5 secs the button of the transmitter to associate with
channel 2.*
Press within 3 secs the button P
3 Orange Memorise automatically
channels 1 and 2
The orange LED will light up, wait 3 secs, t he LED will go out and light
up again, press within 5 secs any button on the transmitter.
Button 1 will be associated with channel 1, button 2 with channel 2.*
Press within 3 secs the button P
4Red
Blinking Set channel 1 times
The LED will give 5 rapid blinks. If button P is pressed during these 5
blinks the next mode is entered. After the 5 rapid blinks the Times menu is
entered. See section “Times Mode”
Press within 3 secs the button P
5Green
Blinking
Set channel 2 times The LED will give 5 rapid blinks. If button P is pressed during these 5
blinks the next mode is entered. After the 5 rapid blinks the Times menu is
entered. See section “Times Mode”
Press within 3 secs the button P
0 LED Off No function Normal status.

10
11
* After pressing the button on the rst transmitter the receiver
will wait 5 secs to memorise another transmitter.
In this way all the transmitters being associated with one
channel can be recorded in sequence. After the 5 secs the
receivers exits the programming mode. When using this method
of recording in sequence it is best to temporarily remove the
antenna thereby reducing the receiver’s range and limiting
disturbance.
N.B.: Once a programming mode has been entered, other
modes cannot be accessed. When programming several
functions complete one programming sequence, indicated by
the LED going out, and restart with a new programming mode.
Times Mode
This function is only necessary when one of the two channels
has to be set to be timed (from 1 sec to 10 min) or with bistable
operation. The pulse operating mode is set by default (1 sec
switching). To set the times enter mode 4 (for channel 1) or
mode 5 (for channel 2) and wait until the end of the 5 rapid
blinks. The Times submenu is described in table 2.
TABLE 2
Mode LED Function Operazioni
11
rapid blink Set pulse mode If the P button is not pressed within 5 secs the channel is reset to the default pulse mode (1 sec switching).
Press the button P for at least 2 secs
22
rapid blinks
Select switching time
If the P button is not pressed within 5 secs the LED will start blinking at a
rate of 1 blink/sec until the button P is pressed.
The number of blinks counted before pressing the P button selects the
switching time, as shown in table 3.
Press the button P for at least 2 secs
33
rapid blinks
Set
Bistable mode If the P button is not pressed within 5 secs the channel is set to the bist-
able mode: the relay changes status on each pulse.
Press the button P for at least 2 secs
4 Off No function Normal status.

10
11
TABLE 3
LED
Blinks
Switching
Time
LED
Blinks
Switching
Time
LED
Blinks
Switching
Time
LED
Blinks
Switching
Time
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Technical Characteristics ONE2 WB/WI
Frequency 433,92 MHz
Power supply 21÷28 Vac
12÷28 Vdc
Range Without antenna 30m
with antenna 100m
Channels 2
Relay contact 1A/24 Vdc
Working temperature -20/+70°C
Consumption in standby 10 mA
Consum. ch. 1 or 2 actuated 42 mA
Consum.ch. 1 and 2 actuated 66 mA
Resetting the memory
Cut off the power to the receiver. Press and keep pressed the
button P. Restore the power keeping the button P pressed. The
LED will light up red, after 5 secs it will blink rapidly alternating
green-red, release the button. Wait for the LED to go out. The
memory is now completely erased.

12
13
DEUTSCH
Funkempfänger 433,92 Mhz Ein-/Zweikanal mit
Mehrfachcodierung, kompatibel mit dem System
ADVANTAGE
Verfügbar mit Molex-Verbindung (ONE2 WI) oder in Plastikbox
mit Klemmenleiste (ONE2 WB). Der Standardspeicher kann bis
zu maximal 512 Rolling-Code-Sender aufnehmen. Daneben
steht ein Sonderspeicher mit einer Kapazität von 2048
Sendern zur Verfügung. Das Vollsein des Speichers wird durch
10maliges orangefarbenes Blinken angezeigt.
NB: Das Handheld-Programmiergerät und die entsprechende
Betriebs-Software ermöglichen die Nutzung einiger
weiterführender Funktionen, die in den spezischen Anleitungen
beschrieben sind, auf die wir für weitere Informationen
verweisen.
WICHTIG:
Das zuerst gespeicherte Sendegerät bestimmt di
Codierungsart des Empfängers.
Wenn beispielsweise das erste Sendegerät mit im
Rolling-Code-Modus funktioniert, kann der Empfänger
ausschließlich Rolling-Code-Sendegeräte speichern.
Löscht man den Speicher vollständig, wird auch diese erste
Konguration gelöscht.
Für guten Empfang empfiehlt es sich, die Antenne fern von
Metallmassen zu installieren und auch nicht mehrere Empfänger
nahe einander zu positionieren. Ohne Antenne ist der Empfang
wesentlich schlechter.
Speichern der Sender - Schnellverfahren
Wenn lediglich ein oder mehrere Sender für die Aktivierung des
ersten Kanals eingegeben werden sollen, kann dies mit dem
nachstehenden Schnellverfahren geschehen:
1 Die Taste P des Empfängers drücken und loslassen.
2 Die rote LED schaltet sich für die Dauer von 3 s ein, geht 1
lang aus und schaltet sich für 5 s wieder ein.
3 Bei eingeschalteter roter LED die Taste des Senders drücken,
der dem Kanal 1 zugeordnet werden soll.
4 In der Folge können weitere Sender einspeichert werden,
indem innerhalb von 5 s nach der vorherigen Eingabe eine
Taste gedrückt wird.
5 Zum Schluss 5 s abwarten, bis der Empfänger die
Programmierung verlassen hat.
Speicherung der Sender – Fernprogammierung
Verfügt man über einen bereits im Empfänger gespeicherten
Sender, kann die Eingabe über Funk erfolgen (ohne die Taste P
des Empfängers zu betätigen). Dazu wie folgt vorgehen:
1 Die verborgene Taste des bereits gespeicherten Senders
drücken.
2 Innerhalb von 5 s die Taste des gespeicherten Senders
drücken, der dem Kanal entspricht, der dem neuen Sender
zugeordnet werden soll.
3 Innerhalb von 5 s die Taste des neuen Senders drücken, der
dem unter Punkt 2 gewählten Kanal zugeordnet werden soll.
4 Der Empfänger speichert den neuen Sender und verlässt
dann sofort die Programmierung.
Programmierung
Die Speicherung der Sender und die Einstellung des Modus der
einzelnen Kanäle erfolgt mit der Taste “P” (siehe Abb.1/2).
Um von der einen zur anderen Phase der Programmierung zu
wechseln, die Taste P mit Pausen von höchstens 3 s drücken.
Nachdem die gewünschte Phase gewählt wurde, ungefähr
3-4 s warten, bis ein Signal der LED den Zugriff auf die
Programmierung meldet (siehe Spalte “Operationen”).

12
13
TABELLE 1
Phase LED Funktion Operationen
0 Aus Keine Funktion Normaler Status.
Die Taste P drücken
1 Rot Speicherung des 1. Funk-
kanals
Die rote LED schaltet sich ein, 3 s warten, die LED schaltet sich aus und
wieder ein, innerhalb von 5 s die Taste des Senders drücken, der dem Kanal 1
zugeordnet werden soll.*
Innerhalb von 3 s die Taste P drücken
2 Grün Speicherung des 2. Funk-
kanals
Die grüne LED schaltet sich ein, 3 s warten, die LED schaltet sich aus und
wieder ein, innerhalb von 5 s die Taste des Senders drücken, der dem Kanal 2
zugeordnet werden soll.*
Innerhalb von 3 s die Taste P drücken
3 Orange Automatische Speicherung
des 1. und 2. Funkkanals
Die orange LED schaltet sich ein, 3 s warten, die LED schaltet sich aus und
wieder ein, innerhalb von 5 s eine beliebige Taste des Senders drücken.
Die Taste 1 wird dem Kanal 1, die Taste 2 dem Kanal 2 zugeordnet.*
Innerhalb von 3 s die Taste P drücken
4Rot
blinkend Zeiteingabe des Kanals 1
Die LED blinkt 5 Mal schnell. Wird während dieser 5 Blinksignale die Taste
P gedrückt, wird zur folgenden Phase übergegangen. Nach den 5 schnellen
Blinksignalen erfolgt der Zugriff auf das Zeit-Menü. Siehe Absatz “Zeit-Modus”
Innerhalb von 3 s die Taste P drücken
5Grün
blinkend Zeiteingabe des Kanals 2
Die LED blinkt 5 Mal schnell. Wird während dieser 5 Blinksignale die Taste
P gedrückt, wird zur folgenden Phase übergegangen. Nach den 5 schnellen
Blinksignalen erfolgt der Zugriff auf das Zeit-Menü. Siehe Absatz “Zeit-Modus”
Innerhalb von 3 s die Taste P drücken
0 LED aus Keine Funktion Normaler Status.

14
15
In der Tabelle 1sind die verschiedenen Phasen der Program-
mierung beschrieben.
* Nachdem die Taste des 1. Senders gedrückt wurde, wartet
der Empfänger 5 s auf einen weiteren zu speichernden Sender.
Auf diese Weise können nacheinander alle dem gewünschten
Kanal zuzuordnenden Sender eingespeichert werden. Nach
Ablauf der 5 s Wartezeit verlässt der Empfänger die Phase der
Programmierung. Im Falle der sequentiellen Eingabe empehlt
es sich die Antenne momentan auszubauen, so dass die
Reichweite des Empfängers und die Möglichkeit des Empfangs
von Störsignalen vermindert werden.
NB: Sobald auf eine beliebige der Programmierungsphasen
zugegriffen wurde, lässt der Empfänger den Übergang auf die
folgende Phase nicht mehr zu.
Falls mehr als eine Funktion programmiert werden soll, das
Ende der laufenden Programmierung abwarten, das durch
das Verlöschen der LED angezeigt wird, und dann ein neue
Programmierung beginnen.
Zeit-Modus
Diese Funktion muss nur dann programmiert werden, wenn
einer der beiden Kanäle zeitgeregelt (von 1s bis 10 min) sein
soll, oder bei bistabiler Funktion. Der Default-Funktionsmodus
TABELLE 2
Phase LED Funktion Operationen
1
1
schnelles Blink-
signal
Eingabe
Impulsmodus
Wird die Taste P nicht gedrückt, wird der Kanal nach 5 s erneut auf De-
fault-Modus gestellt: Impulsmodus (1 s des Umschaltens).
Die Taste P mindestens 2 s lang drücken
22 schnelle
Blinksignale Wahl der Umschaltzeit
Wird die Taste P nicht gedrückt, beginnt die LED nach 5 s einmal pro
Sekunde zu blinken, bis die Taste P gedrückt wird.
Die Zahl der vor dem Drücken der Taste P erfolgten Blinksignale selektiert
die Umschaltzeit, wie aus der Tabelle 3 hervorgeht.
Die Taste P mindestens 2 s lang drücken
33 schnelle
Blinksignale
Eingabe des
bistabilen Modus
Wird die Taste P nicht gedrückt, wird der Kanal nach 5 s auf den bistabilen
Modus gestellt: bei jedem Impuls wechselt das Relais seinen Status.
Die Taste P mindestens 2 s lang drücken
4 Aus Keine Funktion Normaler Status.

14
15
ist als Impulsfunktion eingestellt (1 s Umschaltung).
Zur Eingabe des Zeit-Modus auf die Phase 4 (für Kanal 1)
oder die Phase 5 (für Kanal 2) zugreifen und warten, bis die 5
schnellen Blinksignale verlöscht sind.
Auf diese Weise wird das Untermenü Zeiten geöffnet, das in der
nachstehenden Tabelle 2 beschrieben ist.
Vollständiges Löschen des Speichers
Den Empfänger spannungslos machen. Die Taste P drücken
und gedrückt halten. Die Spannung wieder zuschalten, wobei
die Taste P am Empfänger weiterhin gedrückt gehalten wird.
Die LED leuchtet rot auf und beginnt nach 5 s ein schnelles
grün-rotes Blinken; die Taste loslassen. Das Verlöschen der LED
abwarten. Damit ist der Speicher vollständig gelöscht.
TABELLE 3
Zahl der Blink-
signale LED Umschaltzeit Zahl der Blink- signale LED Umschaltzeit Zahl der Blink- signale LED Umschaltzeit Zahl der Blink- signale LED Umschaltzeit
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Technische Charakteristiken ONE2 WB/WI
Frequenz 433,92 MHz
Versorgung 21÷28 Vac
12÷28 Vdc
Reichweite ohne Antenne 30 m
mit Antenne 100 m
Kanäle 2
Relaiskontakt 1A/24 Vdc
Betriebstemperatur -20/+70°C
Verbrauch in Standby 10 mA
Verbrauch 1-K oder 2-K erregt 42 mA
Verbrauch 1-K und 2-K erregt 66 mA

16
17
FRANÇAIS
Radio récepteurs 433,92MHz mono/bi canal multi-
codication compatibles avec le système ADVANTAGE
Disponibles avec connexion molex (ONE2 WI) ou dans boîtier
plastique avec bornier (ONE2 WB).. La mémoire standard peut
contenir un maximum de 512 émetteurs à code variable. Une
version spéciale est disponible avec une mémoire qui peut
contenir 2048 émetteurs. La saturation de la mémoire est
indiquée par 10 clignotements orange.
N.B. : Le programmateur portable Advantage et son logiciel
de gestion permettent l’utilisation de certaines fonctionnalités
avancées décrites dans les instructions spéciques auxquelles
nous vous renvoyons pour plus de détails.
IMPORTANT:
ONE2 peut fonctionner avec transmetteurs rolling-code, ou
en alternative, à code xe.
Le premier transmetteur mémorisé congure le type de
codication du récepteur.
Si, par exemple le premier transmetteur est un rolling-
code, le récepteur ne pourra mémoriser que d’autres
transmetteurs rolling-code.
L’effacement complet de la mémoire, efface aussi cette
conguration initiale.
Pour avoir une bonne réception, il est conseillé d’installer
l’antenne loin de masses métalliques et d’éviter le positionnement
rapproché de plusieurs récepteurs. En l’absence d’antenne, la
réception est considérablement réduite.
Mémorisation émetteurs – Procédure simpliée
1 Presser la touche P du récepteur et la relâcher.
2 La LED rouge s’allume pendant 3 s puis s’éteint pendant 1 s
et se rallume pendant 5 s.
3 Presser, avec la LED Rouge allumée, la touche de l’émetteur
que l’on veut associer au canal 1.
4 D’autres émetteurs peuvent être mémorisés ensuite en
pressant une touche dans les 5 s de la mémorisation
précédente.
5 À la fin, attendre 5 s, le récepteur sort de la programmation.
Mémorisation émetteurs – Apprentissage à distance
Si l’on dispose d’un émetteur déjà mémorisé dans le récepteur,
il est possible d’effectuer l’apprentissage radio à distance (sans
avoir besoin d’accéder à la touche P du récepteur).
Procéder comme suit :
1 Presser la touche cachée de l’émetteur déjà mémorisée.
2 Presser, dans les 5 s qui suivent, la touche de l’émetteur
déjà mémorisé correspondant au canal à associer au nouvel
émetteur.
3 Presser, dans les 5 s qui suivent, la touche du nouvel
émetteur à associer au canal choisi au point 2.
4 Le récepteur mémorise le nouvel émetteur et sort
immédiatement de la programmation.
Programmation
La mémorisation des émetteurs et le réglage du mode de
fonctionnement de chaque canal s’effectue en utilisant la
touche « P » (voir Fig.1/2).
Pour passer d’une phase de programmation à la suivante,
presser la touche P sans laisser passer plus de 3 s entre une
pression et la suivante.
Après avoir sélectionné la phase désirée, attendre environ 3-4 s,
une signalisation de la LED indiquera l’entrée en programmation
(voir colonne « Opérations »).
Le Tableau 1 indique les différentes phases de programmation.

16
17
TABLEAU 1
Phase LED Fonction Opérations
0 Éteinte. Aucune fonction État normal.
Presser la touche P
1 Rouge Mémorisation du 1er
canal radio
La LED Rouge s’allume, attendre 3 s, la LED s’éteint et se rallume, presser en-
core 5 s la touche de l’émetteur que l’on souhaite associer au canal 1.*
Presser dans les 3 s qui suivent la touche P
2 Verte Mémorisation du 2e
canal radio
La LED Verte s’allume, attendre 3 s, la LED s’éteint et se rallume, presser encore
5 s la touche de l’émetteur que l’on souhaite associer au canal 2.*
Presser dans les 3 s qui suivent la touche P
3 Orange
Mémorisation auto-
matique du 1er et du
2e canal radio
La LED Orange s’allume, attendre 3 s, la LED s’éteint et se rallume, presser
encore 5 s une touche quelconque de l’émetteur.
La touche 1 sera associée au canal 1, la touche 2 sera associée au canal 2.*
Presser dans les 3 s qui suivent la touche P
4Rouge
clignotante
Réglage temps du
canal 1
La LED émet 5 clignotements rapides. En pressant la touche P durant ces 5 cli-
gnotements, on passe à la phase successive. Après les 5 clignotements rapides,
on entre dans le menu Temps. Voir Paragraphe « Modalités temps »
Presser dans les 3 s qui suivent la touche P
5Verte
clignotante
Réglage temps du
canal 2
La LED émet 5 clignotements rapides. En pressant la touche P durant ces 5 cli-
gnotements, on passe à la phase successive. Après les 5 clignotements rapides,
on entre dans le menu Temps. Voir Paragraphe « Modalités temps »
Presser dans les 3 s qui suivent la touche P
0 LED éteinte Aucune fonction État normal.

18
19
* Après la pression de la touche du 1er émetteur, le récepteur
reste en attente pendant 5 s d’un autre émetteur à mémoriser.
Il est donc possible de mémoriser de manière séquentielle
tous les émetteurs à associer au canal désiré. À la n des 5
s d’attente, le récepteur sort de la phase de programmation.
Dans le cas de mémorisations séquentielles, il est conseillé
de déconnecter momentanément l’antenne, on réduit ainsi la
portée du récepteur et la possibilité de recevoir des signaux
parasites.
N.B. : Une fois que l’on est entré dans l’une des phases de
programmation, le récepteur ne permet pas le passage à la
phase successive.
Si l’on souhaite programmer plus d’une fonction, attendre la n
de la programmation en cours, signalée par l’extinction de la
LED, et procéder à une nouvelle programmation.
Modalité temps
La programmation de cette fonction n’est nécessaire que si l’on
veut programmer l’un des deux canaux comme étant temporisé
(d’1 s à 10 min), ou avec fonctionnement bistable. Le mode de
fonctionnement par défaut est programmé par impulsion (1 s
de commutation).
TABLEAU 2
Phase LED Fonction Opérations
11 clignotement
rapide
Paramétrage
mode par impulsions
Si on n’appuie pas sur la touche P, au bout de 5 s le canal est rétabli dans
le mode par défaut : Par impulsions (1 s de commutation).
Presser la touche P pendant au moins 2 s
22 clignotements
rapides
Sélection du temps de
commutation
Si on n’appuie pas sur la touche P, au bout de 5 s la LED commence à
clignoter à la fréquence d’1 clignotement à la seconde, en attente de la
pression de la touche P.
Le nombre de clignotements effectués avant la pression de la touche P
sélectionne le temps de commutation, comme l’indique le tableau 3.
Presser la touche P pendant au moins 2 s
33 clignotements
rapides
Paramétrage
Mode bistable
Si on n’appuie pas sur la touche P, au bout de 5 s le canal est réglé en
mode Bistable : à chaque impulsion le relais change d’état.
Presser la touche P pendant au moins 2 s
4 Éteinte. Aucune fonction État normal.

18
19
Pour régler la modalité temps il faut entrer dans la phase 4 (pour
le canal 1) ou dans la phase 5 (pour le canal 2) et attendre la fin
des 5 clignotements rapides.
On entre ainsi dans le sous-menu Temps, décrit dans le tableau
2 qui suit.
Effacement complet de la mémoire
Couper l’alimentation au récepteur. Presser et maintenir
enfoncée la touche P. Rétablir l’alimentation en maintenant
enfoncée la touche P sur le récepteur.
La LED s’allume avec couleur rouge, au bout de 5 s elle
commence à clignoter rapidement avec une séquence vert-
rouge, relâcher alors la touche. Attendre l’extinction de la
LED. Le contenu de la mémoire est maintenant complètement
effacé.
TABLEAU 3
Nb Clignote-
ments LED
Temps de
commutation
Nb Clignote-
ments LED
Temps de
commutation
Nb Clignote-
ments LED
Temps de
commutation
Nb Clignote-
ments LED
Temps de
commutation
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Caractéristiques techniques ONE2 WB/WI
Fréquence 433,92 MHz
Alimentation 21÷28 Vac
12÷28 Vdc
Portée sans antenne 30 m
avec antenne 100 m
Canaux 2
Contact relais 1A/24 Vdc
Temp. fonctionnement -20/+70°C
Consommation au repos 10 mA
Consom. 1 canal ou 2 canaux excités
42 mA
Consom. 1 canal et 2 canaux excités 66 mA

20
21
ESPAÑOL
Radioreceptoras 433,92MHz mono/bicanal multi-
codicación, compatibles con el sistema ADVANTAGE
Disponibles con acoplamiento molex (ONE2 WI) o con caja
de plástico con terminal de bornes (ONE2 WB). La memoria
estándar puede contener un máximo de 512 transmisores
rolling-code. Está disponible una versión especial con memoria
de hasta 2048 transmisores. Diez destellos anaranjados
señalan que la memoria se ha completado.
Nota: el ordenador de mano Advantage con el relativo software
de gestión, permite utilizar algunas funciones avanzadas
indicadas en las instrucciones especícas, a consultar para más
informaciones.
IMPORTANTE:
ONE2 puede funcionar con transmisores rolling-code o, en
alternativa, con código jo.
El primer transmisor memorizado congura el tipo de
codicación de la receptora.
Si por ejemplo el primer transmisor es un rolling-code,
la receptora podrá memorizar exclusivamente otros
transmisores rolling-code.
El borrado completo de la memoria elimina también esta
conguración inicial.
Para una buena recepción es conveniente instalar la antena
lejos de masas metálicas, así como evitar colocar varios
receptores a corta distancia unos de otros. Sin antena la
recepción se reduce considerablemente.
Memorización de los transmisores – Procedimiento simplicado
Si lo que se desea es simplemente insertar uno o varios
transmisores para activar el primer canal, hay que seguir este
procedimiento simplificado:
1 Pulsar el botón P del receptor y soltarlo.
2 Se enciende el LED rojo por 3 segundos, luego se apaga por
1 segundo y se enciende otra vez por 5 segundos.
3 Pulsar, con el LED rojo encendido, el botón del transmisor
que se desea asociar al canal 1.
4 Es posible insertar otros transmisores seguidamente, basta
pulsar una tecla antes de que se cumplan 5 segundos de la
inserción del transmisor anterior.
5 Al terminar, esperar 5 segundos, el receptor sale de la
programación.
Memorización de los transmisores – Aprendizaje remoto
Si se dispone de un transmisor ya memorizado en el receptor,
es posible efectuar el aprendizaje remoto por radio (sin tener
que acceder al pulsador P del receptor).
Para ello, hay que hacer lo siguiente:
1 Pulsar la tecla escondida del transmisor ya memorizado.
2 Pulsar dentro de 5 segs. la tecla del transmisor ya
memorizado, correspondiente al canal a asociar al nuevo
transmisor.
3 Pulsar dentro de 5 segs. la tecla del nuevo transmisor a
asociar al canal seleccionado en el punto 2.
4 El receptor memoriza el nuevo transmisor y sale
inmediatamente de la programación.
Programación
Tanto para guardar los transmisores como para programar la
modalidad de cada canal, hay que utilizar el botón “P” (véase
Fig.1/2). Para pasar de una fase de programación a la siguiente,
pulsar el botón P sin dejar pasar más de 3 segundos entre
presión y presión. Una vez seleccionada la fase deseada,
esperar por 3 ó 4 segundos, el LED indicará que se ha entrado
en la programación (véase la columna “Operaciones”).
