Beninca ONE2 WI User manual

L8542663
10/2016 rev 1
UNIONE NAZIONALE COSTRUTTORI
AUTOMATISMI PER CANCELLI, PORTE
SERRANDE ED AFFINI
ONE.2WI
ONE.2WB
ONE.2WO

2
ONE.2WI
P
LED
3
P
LED
RR.1WIV
RR.2WIV














�
�



*
*solo RR.2WIV
*only RR.2WBV
*nur RR.2WIV
*uniquement RR.2WIV
*sólo RR.2WIV
*tylko RR.2WIV
ONE.2WB
3
P
LED
RR.1WIV
RR.2WIV















�

�



*
*solo RR.2WIV
*only RR.2WBV
*nur RR.2WIV
*uniquement RR.2WIV
*sólo RR.2WIV
*tylko RR.2WIV

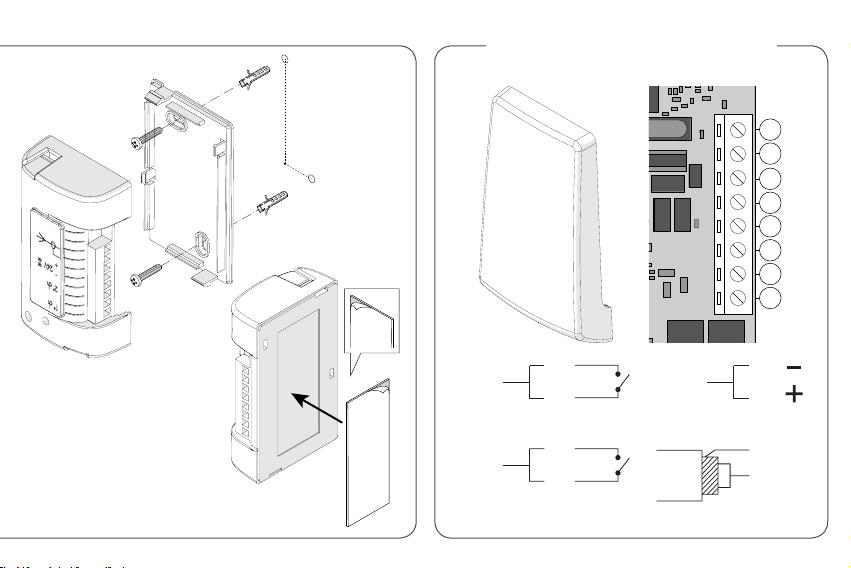

4
5
RR.1WBV
RR.2WBV
1 2 3 4 5 6 7 8
LED
P














�
�

*
*solo RR.2WBV
*only RR.2WBV
*nur RR.2WBV
*uniquement RR.2WBV
*sólo RR.2WBV
*tylko RR.2WBV
4
5
RR.1WBV
RR.2WBV
1 2 3 4 5 6 7 8
LED
P














�
�

*
*solo RR.2WBV
*only RR.2WBV
*nur RR.2WBV
*uniquement RR.2WBV
*sólo RR.2WBV
*tylko RR.2WBV
4
5
RR.1WBV
RR.2WBV
1 2 3 4 5 6 7 8
LED
P














�
�

*
*solo RR.2WBV
*only RR.2WBV
*nur RR.2WBV
*uniquement RR.2WBV
*sólo RR.2WBV
*tylko RR.2WBV
N/A

3
4
5
RR.1WBV
RR.2WBV
1 2 3 4 5 6 7 8
LED
P














�
�

*
*solo RR.2WBV
*only RR.2WBV
*nur RR.2WBV
*uniquement RR.2WBV
*sólo RR.2WBV
*tylko RR.2WBV
4
5
RR.1WBV
RR.2WBV
1 2 3 4 5 6 7 8
LED
P














�
�

*
*solo RR.2WBV
*only RR.2WBV
*nur RR.2WBV
*uniquement RR.2WBV
*sólo RR.2WBV
*tylko RR.2WBV
1
2
3
4
5
6
7
8
60
15
FRONT
BACK

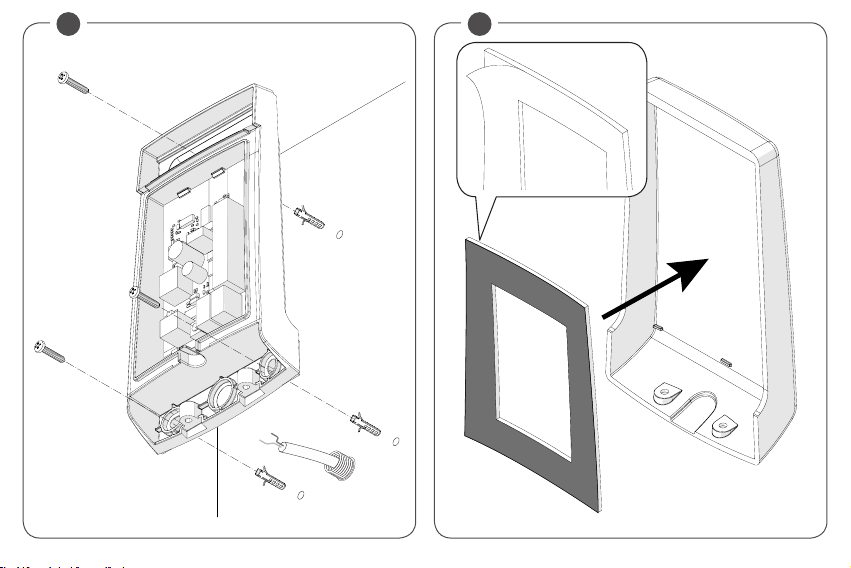

ONE.2WO

4
1 2
110 mm
53 mm
UP
3
BACK
BACK

5
4 5

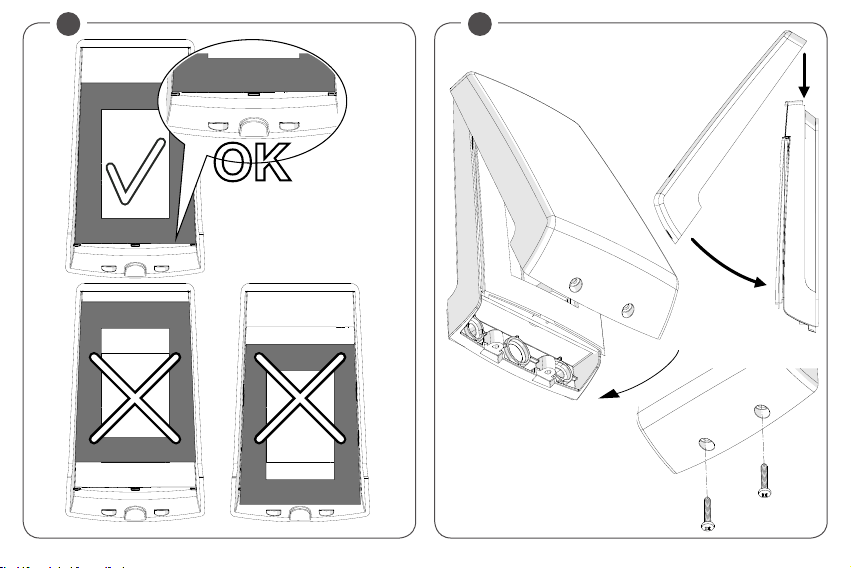

6
76
OK

7
ITALIANO
Radioricevitori 433,92MHz mono/bicanale multicodifica
compatibili con il sistema Advantouch.
Disponibili con innesto molex (ONE.2WI), o in box plastico con
morsettiera (ONE.2WB) o in box plastico da esterno (ONE.2WO).
La memoria standard può contenere un massimo di 512 codici.
È disponibile una versione speciale con una memoria che può
contenere 2048 trasmettitori. Il completamento della memoria
viene indicato da 10 lampeggi Arancio.
Nota: Il programmatore palmare Advantouch, ed il relativo
software di gestione, consentono l’utilizzo di alcune funzionalità
avanzate, descritte nelle istruzioni specifiche, a cui vi rimandiamo
per ulteriori informazioni.
IMPORTANTE:
Il ricevitore radio ONE.2 presente in questo prodotto è
compatibile con i nuovi trasmettitori ARC (Advanced Rolling
Code) i quali, grazie alla codifica a 128 bit, garantiscono una
superiore sicurezza anticopiatura.
La memorizzazione dei nuovi trasmettitori ARC è del tutto
analoga a quella dei normali trasmettitori Rolling Code con
codifica HCS, ma occorre tenere presente che:
1) Trasmettitori ARC e Rolling Code HCS non possono essere
memorizzati in una singola ricevente.
2) Il primo trasmettitore memorizzato stabilisce la tipologia di
trasmettitori da utilizzare in seguito. Se il primo trasmettitore
memorizzato è ARC, non sarà possibile memorizzare
trasmettitori Rolling Code HCS, e viceversa.
3) I trasmettitori a codice fisso possono essere utilizzati solo
in abbinamento ai trasmettitori Rolling Code HCS, portando la
logica (o il dip/switch) CVAR in OFF. Non sono quindi utilizzabili
in abbinamento ai trasmettitori ARC. Se il primo trasmettitore
Rolling Code memorizzato è un ARC la logica CVAR è inifluente.
4) Se si desidera cambiare tipologia di trasmettitori è necessario
procedere con un reset della ricevente (come indicato nel
manuale).
Per avere una buona ricezione si consiglia di installare l’antenna
lontano da masse metalliche e di evitare il posizionamento
ravvicinato di più ricevitori. In assenza di antenna la ricezione
risulta notevolmente ridotta.
Memorizzazione trasmettitori - Procedura semplificata
Se si desidera semplicemente inserire uno o più trasmettitori
per l’attivazione del primo canale, seguire questa procedura
semplificata:
1 Premere il pulsante P della ricevente e rilasciare.
2 Si accende il LED Rosso per 3s, quindi si spegne per 1s e si
riaccende per 5s.
3 Premere, con il LED Rosso acceso, il pulsante del
trasmettitore che si vuole associare al canale 1.
4 Altri trasmettiori possono essere inseriti successivamente
premendo un tasto entro 5s dall’inserimento precedente.
5 Al termine attendere 5s, la ricevente esce dalla
programmazione.

8
TABELLA1
Fase LED Funzione Operazioni
0 Spento Nessuna funzione Stato normale
Premere il pulsante P
1 Rosso Memorizzazione del
1° canale radio
Si accende il LED rosso, attendere 3s, il LED si spegne e si riaccende,
premere entro 5s il tasto del trasmettitore che si desidera associare al
canale 1.*
Premere entro 3s il pulsante P
2 Verde Memorizzazione del
2° canale radio
Si accende il LED verde, attendere 3s, il LED si spegne e si riaccende,
premere entro 5s il tasto del trasmettitore che si desidera associare al
canale 2.*
Premere entro 3s il pulsante P
3 Arancio Memorizzazione del
1° e 2° canale radio
Si accende il LED arancio, attendere 3s, il LED si spegne e si riaccende,
premere entro 5s il tasto del trasmettitore. Il tasto 1 verrà associato al
canale 1, il tasto 2 al canale 2.*
Premere entro 3s il pulsante P
4Rosso
lampeggiante
Settaggio tempi
del canale 1
Il LED emette 5 lampeggi veloci. Premendo il pulsante P durante questi
5 sencondi si passa alla fase successiva. Dopo i 5 lampeggi si entra nel
menu Tempi. Vedi paragrafo “Modalità Tempi”.
Premere entro 3s il pulsante P
5Verde
lampeggiante
Settaggio tempi
del canale 2
Il LED emette 5 lampeggi veloci. Premendo il pulsante P durante questi
5 sencondi si passa alla fase successiva. Dopo i 5 lampeggi si entra nel
menu Tempi. Vedi paragrafo “Modalità Tempi”.
Premere entro 3s il pulsante P
0 LED spento Nessuna funzione Stato normale

9
Memorizzazione trasmettitori - Apprendimento remoto
Se si dispone di un trasmettitore già memorizzato nella
ricevente è possibile effettuare l’apprendimento radio remoto
(senza necessità di accedere al pulsante P della ricevente).
Procedere come segue:
1 Premere il tasto nascosto del trasmettitore già memorizzato.
2 Premere, entro 5s, il tasto del trasmettitore già memorizzato
corrispondente al canale da associare al nuovo trasmettitore.
3 Premere, entro 5s, il tasto del nuovo trasmettitore da
associare al canale scelto al punto 2.
4 La ricevente memorizza il nuovo trasmettitore ed esce
immediatamente dalla programmazione.
Programmazione
La memorizzazione dei trasmettitori e l’impostazione della
modalità dei singoli canali si effettua utilizzando il pulsante “P”
(vedi Fig.1/2). Per passare da una fase di programmazione alla
seguente premere il pulsante P senza lasciare passare più di 3s
tra una pressione e la successiva.
Selezionata la fase desiderata, attendere per circa 3/4s, una
segnalazione del LED indicherà l’ingresso nella programmazione
(vedi colonna “Operazioni”).
TABELLA 2
Fase LED Funzione Operazioni
1
1
lampeggio
veloce
Impostazione
modalià impulsiva
Se non si preme il pulsante P. dopo 5s, il canale vien ripristinato alla moda-
lità di default: Impuslvo (1s di commutazione).
Premere il pulsante P per almeno 2s
2
2
lampeggi
veloci
Selezione del tempo di
commutazione
Se non si preme il pulsante P, dopo 5s il LED inzia a lampeggiare, con
frequenza di 1 lampeggio al secondo, in attesa della pressione del pulsante
P. Il numero di lampeggi effettuati prima della pressione del pulsante P
seleziona il tempo di commutaizione, come indicato nella tabella 3.
Premere il pulsante P per almeno 2s
3
3
lampeggi
veloci
Impostazione
modalità Bistabile
Se non si preme il pulsante P. dopo 5s, il canale vien ripristinato alla moda-
lità Bistabile: ad ogni impulso il relè cambia stato.
Premere il pulsante P per almeno 2s
4 Spento Nessuna funzione Stato normale

10
Nella Tabella 1 sono indicate le varie fasi di programmazione.
* Dopo la pressione del tasto del 1° trasmettitore, la ricevente
resta in attesa per 5s di un altro trasmettitore da memorizzare.
E’ pertanto possibile inserire in modo sequenziale tutti i
trasmettitori da associare al canale desiderato. Terminati i
5s di attesa la ricevente esce dalla fase di programmazione.
Nel caso di inserimenti sequenziali è consigliabile scollegare
momentaneamente l’antenna, si riduce così la portata della
ricevente e la possibilità di ricevere dei segnali di disturbo.
Nota: Una volta entrata in una qualsiasi fase di programmazione,
la ricevente non consente il passaggio alla fase successiva.
Nel caso si desideri programmare più di una funzione,
attendere il termine della programmazione in corso, segnalato
dallo spegnimento del LED, e procedere con una nuova
programmazione.
TABELLA 3
N° lampeggi
LED
Tempo di
comm.
N° lampeggi
LED
Tempo di
comm.
N° lampeggi
LED
Tempo di
comm.
N° lampeggi
LED
Tempo di
comm.
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Caratteristiche Tecniche ONE.2WB/WI/WO
Frequenza 433,92 MHz
Alimentazione 21÷28 Vac
12÷28 Vdc
Portata senza antenna 30m
con antenna 100m
Canali 2
Contatto relè 1A/24 Vdc
Temp. funzionamento -20/+70°C
Consumo a riposo 10 mA
Consumo con 1 canale attivo 42 mA
Consumo con 2 canali attivi 66 mA

11
Modalità tempi
La programmazione di questa funzione è necessaria solo se si
vuole impostare uno dei due canali come temporizzato (da
1s a 10 min), oppure con funzionamento bistabile. Il modo
di funzionamento di default è impostato impulsivo (1s di
commutazione).
Per impostare la modalità tempi è necessario entrare nella fase
4 (per il canale 1) o nella fase 5 (per il canale 2) e attendere il
termine dei 5 lampeggi veloci.
Si entra così nel sottomenu Tempi, descritto nella tabella 2.
Cancellazione completa della memoria
Togliere alimentazione alla ricevente. Premere e mantenere
premuto il pulsante P. Ridare alimentazione mantenendo
premuto il pulsante P sulla ricevente.
Il LED si accende con colore rosso, dopo 5s inizia a lampeggiare
velocemente con sequenza verde-rosso, rilasciare il pulsante.
Attendere lo spegnimento del LED. Ora la memoria è
completamente cancellata.
Vengono cancellate anche le impostazioni effettuate in modalità
tempi e la password inserita dal programmatore Advantouch,
se presente.

12
ENGLISH
433,92MHz Radioreceiver 1/2 channels, multiple decoding,
compatible with Advantouch system.
They are available with Molex (ONE.2WI) socket or in a plastic
box with terminal board (ONE.2WB) or in a plastic box for
external use (ONE.2WO). The standard memory can contain
512 rolling-code, 433.92MHz, transmitters maximum A
special version is available with a memory that can hold 2048
transmitters. A full memory is indicated by 10 orange blinks.
N.B: The Advantouch palm programmer and related
management software permit the use of certain advanced
functions, please consult the relevant instruction manual for
more information.
IMPORTANT:
The radio receiver ONE.2 is compatible with the new ARC
(Advanced Rolling Code) transmitters which, thanks to 128-bit
encryption ensure superior copy-security.
Storing new ARC transmitters is quite similar to that of normal
rolling code transmitters with HCS coding, but be aware that:
1) ARC transmitters and Rolling Code HCS can not be stored
in a single receiver.
2)
The first transmitter memorized determines the type of transmitters
to be used later. If the first transmitter memorized is ARC, you can
not store Rolling code HCS transmitters, and vice versa.
3) Fixed code transmitters may only be used in conjunction with
Rolling code HCS transmitters, bringing the logic (or dip / switch)
CVAR OFF. They are, therefore, not usable in combination with
the ARC transmitters. If the first rolling code transmitter stored
is an ARC CVAR the logic is inoperative.
4) If you want to change the type of transmitters it is necessary
to proceed with a receiver reset (as described in the manual).
To optimise reception install the antenna away from metal
bodies and avoid positioning several receivers next to each
other. If no antenna is used reception will be considerably
reduced.
Memorising transmitters – Simplified procedure
To merely record one or more transmitters to activate the first
channel, follow this simplified procedure:
1 Press and release the button P on the receiver.
2 The Red LED will light up for 3 secs, then go out for 1 sec and
then light up again for 5 secs.
3 While the red LED is on, press the button on the transmitter
to associate with channel 1.
4 Other transmitters can be then be recorded by pressing a
button within 5 secs from recording the previous transmitter.
5 To end wait 5 secs, the receiver will exit programming.
Memorising a transmitter – Remote self-learning
If a transmitter has already been memorised on the receiver the
remote radio self-learning feature can be used (without having
to use the receiver button P). Proceed as follows:
1 Press the hidden button on the memorised transmitter.
2 Press, within 5 secs., the button on the memorised
transmitter corresponding to the channel to associate with
the new transmitter.
3 Press, within 5 secs., the button on the new transmitter to
associate with the channel selected at point 2 above.
4 The receiver will memorise the new transmitter and promptly
exit programming.

13
TABLE 1
Mode LED Function Operations
0 Off No function Normal status.
Press the button P
1 Red Memorise channel 1
The red LED will light up, wait 3 secs, the LED will go out and light up
again, press within 5 secs the button on the transmitter to associate with
channel 1.*
Press within 3 secs the button P
2 Green Memorise channel 2
The green LED will light up, wait 3 secs, the LED will go out and light up
again, press within 5 secs the button of the transmitter to associate with
channel 2.*
Press within 3 secs the button P
3 Orange Memorise automatically
channels 1 and 2
The orange LED will light up, wait 3 secs, t he LED will go out and light
up again, press within 5 secs any button on the transmitter.
Button 1 will be associated with channel 1, button 2 with channel 2.*
Press within 3 secs the button P
4Red
Blinking Set channel 1 times
The LED will give 5 rapid blinks. If button P is pressed during these 5
blinks the next mode is entered. After the 5 rapid blinks the Times menu is
entered. See section “Times Mode”
Press within 3 secs the button P
5Green
Blinking
Set channel 2 times The LED will give 5 rapid blinks. If button P is pressed during these 5
blinks the next mode is entered. After the 5 rapid blinks the Times menu is
entered. See section “Times Mode”
Press within 3 secs the button P
0 LED Off No function Normal status.

14
Programming
Transmitters can be memorised and separate channel modes
can be set using the button “P” (see Fig.1/2). To go from one
programming mode to the next press the button P within
3 secs from one press and another. Once having selected
a programming mode, wait for about 3-4 secs and a LED
signal with indicate that programming has been entered (see
“Operations” column).
Table 1 lists the various programming modes.
* After pressing the button on the first transmitter the receiver
will wait 5 secs to memorise another transmitter.
In this way all the transmitters being associated with one channel
can be recorded in sequence. After the 5 secs the receivers exits
the programming mode. When using this method of recording in
sequence it is best to temporarily remove the antenna thereby
reducing the receiver’s range and limiting disturbance.
N.B.: Once a programming mode has been entered, other
modes cannot be accessed. When programming several
functions complete one programming sequence, indicated by
the LED going out, and restart with a new programming mode.
TABLE 2
Mode LED Function Operazioni
11
rapid blink Set pulse mode If the P button is not pressed within 5 secs the channel is reset to the default pulse mode (1 sec switching).
Press the button P for at least 2 secs
22
rapid blinks
Select switching time
If the P button is not pressed within 5 secs the LED will start blinking at a
rate of 1 blink/sec until the button P is pressed.
The number of blinks counted before pressing the P button selects the
switching time, as shown in table 3.
Press the button P for at least 2 secs
33
rapid blinks
Set
Bistable mode If the P button is not pressed within 5 secs the channel is set to the bista-
ble mode: the relay changes status on each pulse.
Press the button P for at least 2 secs
4 Off No function Normal status.

15
TABLE 3
LED
Blinks
Switching
Time
LED
Blinks
Switching
Time
LED
Blinks
Switching
Time
LED
Blinks
Switching
Time
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Technical Characteristics ONE.2WB/WI/WO
Frequency 433,92 MHz
Power supply 21÷28 Vac
12÷28 Vdc
Range Without antenna 30m
with antenna 100m
Channels 2
Relay contact 1A/24 Vdc
Working temperature -20/+70°C
Consumption in standby 10 mA
Consum. ch. 1 or 2 actuated 42 mA
Consum.ch. 1 and 2 actuated 66 mA
Times Mode
This function is only necessary when one of the two channels
has to be set to be timed (from 1 sec to 10 min) or with bistable
operation. The pulse operating mode is set by default (1 sec
switching). To set the times enter mode 4 (for channel 1) or
mode 5 (for channel 2) and wait until the end of the 5 rapid
blinks. The Times submenu is described in table 2.
Resetting the memory
Cut off the power to the receiver. Press and keep pressed the
button P. Restore the power keeping the button P pressed. The
LED will light up red, after 5 secs it will blink rapidly alternating
green-red, release the button. Wait for the LED to go out. The
memory is now completely erased.

16
DEUTSCH
Funkempfänger 433,92 Mhz Ein-/Zweikanal mit
Mehrfachcodierung, kompatibel mit dem System
Advantouch
Verfügbar mit Molex-Verbindung (ONE.2WI) oder in Plastikbox
mit Klemmenleiste (ONE.2WB) oder Kunststoff-Außenboxen
(ONE.2WO). Der Standardspeicher kann bis zu maximal
512 Rolling-Code-Sender aufnehmen. Daneben steht ein
Sonderspeicher mit einer Kapazität von 2048 Sendern zur
Verfügung. Das Vollsein des Speichers wird durch 10maliges
orangefarbenes Blinken angezeigt.
NB: Das Handheld-Programmiergerät und die entsprechende
Betriebs-Software ermöglichen die Nutzung einiger
weiterführender Funktionen, die in den spezifischen Anleitungen
beschrieben sind, auf die wir für weitere Informationen
verweisen.
WICHTIG:
Der Funkempfänger ONE.2 ist mit den neuen ARC-Sendern
(Advanced Rolling Code) kompatibel, die dank der Kodierung
mit128 Bit einen höheren Kopierschutz gewährleisten.
Die Speicherung der neuen ARC-Sender funktioniert genauso,
wie bei den normalen Rolling-Code-Sendern mit HCS-
Kodierung, zu beachten ist jedoch:
1) ARC-Sender und Rolling Code HCS-Sender können nicht in
einem Empfänger gleichzeitig gespeichert werden.
2) Der erste gespeicherte Sender bestimmt die Art der
Sender, die später verwendet werden können. Wenn der erste
gespeicherte Sender ein ARC-Sender ist, können keine Rolling
Code HCS-Sender verwendet werden und umgekehrt.
3) Sender mit festem Code können nur in Verbindung mit Rolling
Code HCS-Sendern verwendet werden, wobei die Logik (oder
der Dip/Switch) CVAR auf AUS stehen muss. Sie können daher
nicht in Verbindung mit ARC-Sendern eingesetzt werden. Wenn
es sich bei dem ersten gespeicherten Rolling Code Sender um
einen ARC-Sender handelt, hat die CVAR-Logik keinen Einfluss.
4) Wenn Sie die Art des Senders ändern möchten, müssen Sie
einen Reset des Empfängers durchführen (wie im Handbuch
beschrieben).
Für guten Empfang empfiehlt es sich, die Antenne fern von
Metallmassen zu installieren und auch nicht mehrere Empfänger
nahe einander zu positionieren. Ohne Antenne ist der Empfang
wesentlich schlechter.
Speichern der Sender - Schnellverfahren
Wenn lediglich ein oder mehrere Sender für die Aktivierung des
ersten Kanals eingegeben werden sollen, kann dies mit dem
nachstehenden Schnellverfahren geschehen:
1 Die Taste P des Empfängers drücken und loslassen.
2 Die rote LED schaltet sich für die Dauer von 3 s ein, geht 1
lang aus und schaltet sich für 5 s wieder ein.
3 Bei eingeschalteter roter LED die Taste des Senders drücken,
der dem Kanal 1 zugeordnet werden soll.
4 In der Folge können weitere Sender einspeichert werden,
indem innerhalb von 5 s nach der vorherigen Eingabe eine
Taste gedrückt wird.
5 Zum Schluss 5 s abwarten, bis der Empfänger die
Programmierung verlassen hat.

17
TABELLE 1
Phase LED Funktion Operationen
0 Aus Keine Funktion Normaler Status.
Die Taste P drücken
1 Rot Speicherung des 1. Funk-
kanals
Die rote LED schaltet sich ein, 3 s warten, die LED schaltet sich aus und
wieder ein, innerhalb von 5 s die Taste des Senders drücken, der dem Kanal 1
zugeordnet werden soll.*
Innerhalb von 3 s die Taste P drücken
2 Grün Speicherung des 2. Funk-
kanals
Die grüne LED schaltet sich ein, 3 s warten, die LED schaltet sich aus und
wieder ein, innerhalb von 5 s die Taste des Senders drücken, der dem Kanal 2
zugeordnet werden soll.*
Innerhalb von 3 s die Taste P drücken
3 Orange Automatische Speicherung
des 1. und 2. Funkkanals
Die orange LED schaltet sich ein, 3 s warten, die LED schaltet sich aus und
wieder ein, innerhalb von 5 s eine beliebige Taste des Senders drücken.
Die Taste 1 wird dem Kanal 1, die Taste 2 dem Kanal 2 zugeordnet.*
Innerhalb von 3 s die Taste P drücken
4Rot
blinkend Zeiteingabe des Kanals 1
Die LED blinkt 5 Mal schnell. Wird während dieser 5 Blinksignale die Taste
P gedrückt, wird zur folgenden Phase übergegangen. Nach den 5 schnellen
Blinksignalen erfolgt der Zugriff auf das Zeit-Menü. Siehe Absatz “Zeit-Modus”
Innerhalb von 3 s die Taste P drücken
5Grün
blinkend Zeiteingabe des Kanals 2
Die LED blinkt 5 Mal schnell. Wird während dieser 5 Blinksignale die Taste
P gedrückt, wird zur folgenden Phase übergegangen. Nach den 5 schnellen
Blinksignalen erfolgt der Zugriff auf das Zeit-Menü. Siehe Absatz “Zeit-Modus”
Innerhalb von 3 s die Taste P drücken
0 LED aus Keine Funktion Normaler Status.

18
Speicherung der Sender – Fernprogammierung
Verfügt man über einen bereits im Empfänger gespeicherten
Sender, kann die Eingabe über Funk erfolgen (ohne die Taste P
des Empfängers zu betätigen). Dazu wie folgt vorgehen:
1
Die verborgene Taste des bereits gespeicherten Senders drücken.
2 Innerhalb von 5 s die Taste des gespeicherten Senders
drücken, der dem Kanal entspricht, der dem neuen Sender
zugeordnet werden soll.
3 Innerhalb von 5 s die Taste des neuen Senders drücken, der
dem unter Punkt 2 gewählten Kanal zugeordnet werden soll.
4 Der Empfänger speichert den neuen Sender und verlässt
dann sofort die Programmierung.
Programmierung
Die Speicherung der Sender und die Einstellung des Modus der
einzelnen Kanäle erfolgt mit der Taste “P” (siehe Abb.1/2).
Um von der einen zur anderen Phase der Programmierung zu
wechseln, die Taste P mit Pausen von höchstens 3 s drücken.
Nachdem die gewünschte Phase gewählt wurde, ungefähr
3-4 s warten, bis ein Signal der LED den Zugriff auf die
Programmierung meldet (siehe Spalte “Operationen”).
In der Tabelle 1sind die verschiedenen Phasen der Program-
mierung beschrieben.
TABELLE 2
Phase LED Funktion Operationen
1
1
schnelles Blink-
signal
Eingabe
Impulsmodus
Wird die Taste P nicht gedrückt, wird der Kanal nach 5 s erneut auf Defau-
lt-Modus gestellt: Impulsmodus (1 s des Umschaltens).
Die Taste P mindestens 2 s lang drücken
22 schnelle
Blinksignale Wahl der Umschaltzeit
Wird die Taste P nicht gedrückt, beginnt die LED nach 5 s einmal pro
Sekunde zu blinken, bis die Taste P gedrückt wird.
Die Zahl der vor dem Drücken der Taste P erfolgten Blinksignale selektiert
die Umschaltzeit, wie aus der Tabelle 3 hervorgeht.
Die Taste P mindestens 2 s lang drücken
33 schnelle
Blinksignale
Eingabe des
bistabilen Modus
Wird die Taste P nicht gedrückt, wird der Kanal nach 5 s auf den bistabilen
Modus gestellt: bei jedem Impuls wechselt das Relais seinen Status.
Die Taste P mindestens 2 s lang drücken
4 Aus Keine Funktion Normaler Status.

19
* Nachdem die Taste des 1. Senders gedrückt wurde, wartet
der Empfänger 5 s auf einen weiteren zu speichernden Sender.
Auf diese Weise können nacheinander alle dem gewünschten
Kanal zuzuordnenden Sender eingespeichert werden. Nach
Ablauf der 5 s Wartezeit verlässt der Empfänger die Phase der
Programmierung. Im Falle der sequentiellen Eingabe empfiehlt
es sich die Antenne momentan auszubauen, so dass die
Reichweite des Empfängers und die Möglichkeit des Empfangs
von Störsignalen vermindert werden.
NB: Sobald auf eine beliebige der Programmierungsphasen
zugegriffen wurde, lässt der Empfänger den Übergang auf die
folgende Phase nicht mehr zu.
Falls mehr als eine Funktion programmiert werden soll, das
Ende der laufenden Programmierung abwarten, das durch
das Verlöschen der LED angezeigt wird, und dann ein neue
Programmierung beginnen.
TABELLE 3
Zahl der Blink-
signale LED Umschaltzeit Zahl der Blink- signale LED Umschaltzeit Zahl der Blink- signale LED Umschaltzeit Zahl der Blink- signale LED Umschaltzeit
1 1s 9 9s 17 3,5m 25 5m
2 2s 10 10s 18 4m 26 6m
3 3s 11 30s 19 4,5m 27 7m
4 4s 12 60s 20 5m 28 8m
5 5s 13 1,5m 21 1m 29 9m
6 6s 14 2m 22 2m 30 10m
7 7s 15 2,5m 23 3m
8 8s 16 3m 24 4m
Technische Charakteristiken ONE.2WB/WI/WO
Frequenz 433,92 MHz
Versorgung 21÷28 Vac
12÷28 Vdc
Reichweite ohne Antenne 30 m
mit Antenne 100 m
Kanäle 2
Relaiskontakt 1A/24 Vdc
Betriebstemperatur -20/+70°C
Verbrauch in Standby 10 mA
Verbrauch 1-K oder 2-K erregt 42 mA
Verbrauch 1-K und 2-K erregt 66 mA

20
Zeit-Modus
Diese Funktion muss nur dann programmiert werden, wenn
einer der beiden Kanäle zeitgeregelt (von 1s bis 10 min) sein
soll, oder bei bistabiler Funktion. Der Default-Funktionsmodus
ist als Impulsfunktion eingestellt (1 s Umschaltung).
Zur Eingabe des Zeit-Modus auf die Phase 4 (für Kanal 1)
oder die Phase 5 (für Kanal 2) zugreifen und warten, bis die 5
schnellen Blinksignale verlöscht sind.
Auf diese Weise wird das Untermenü Zeiten geöffnet, das in der
nachstehenden Tabelle 2 beschrieben ist.
Vollständiges Löschen des Speichers
Den Empfänger spannungslos machen. Die Taste P drücken
und gedrückt halten. Die Spannung wieder zuschalten, wobei
die Taste P am Empfänger weiterhin gedrückt gehalten wird.
Die LED leuchtet rot auf und beginnt nach 5 s ein schnelles
grün-rotes Blinken; die Taste loslassen. Das Verlöschen der LED
abwarten. Damit ist der Speicher vollständig gelöscht.
